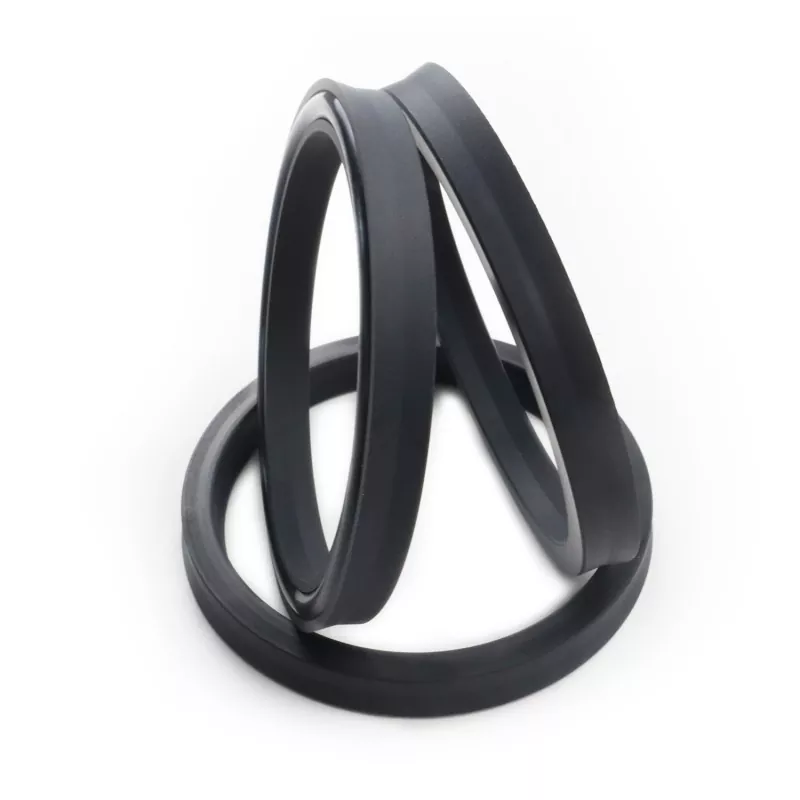

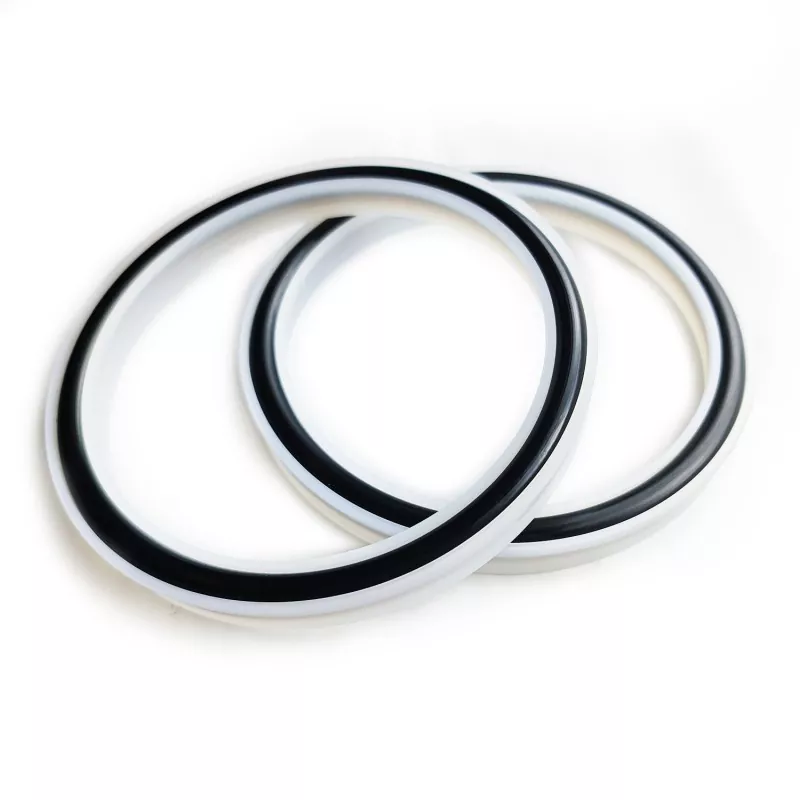

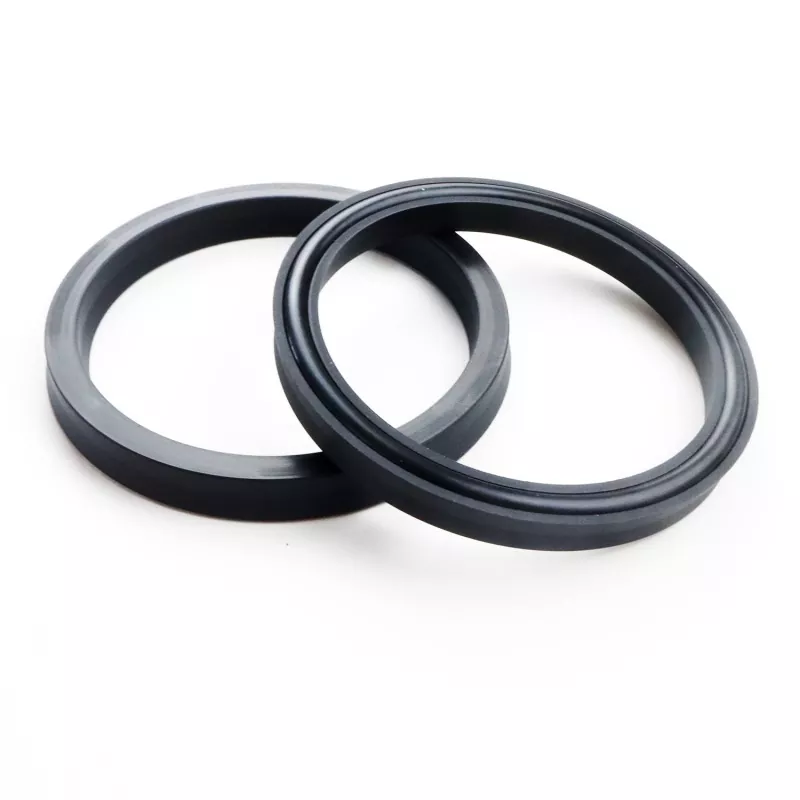

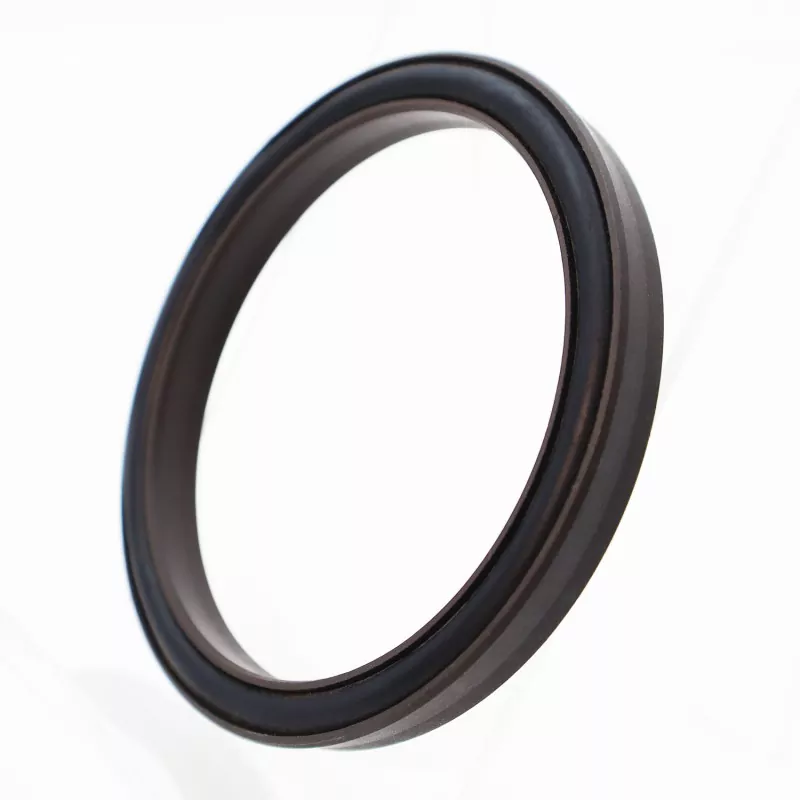

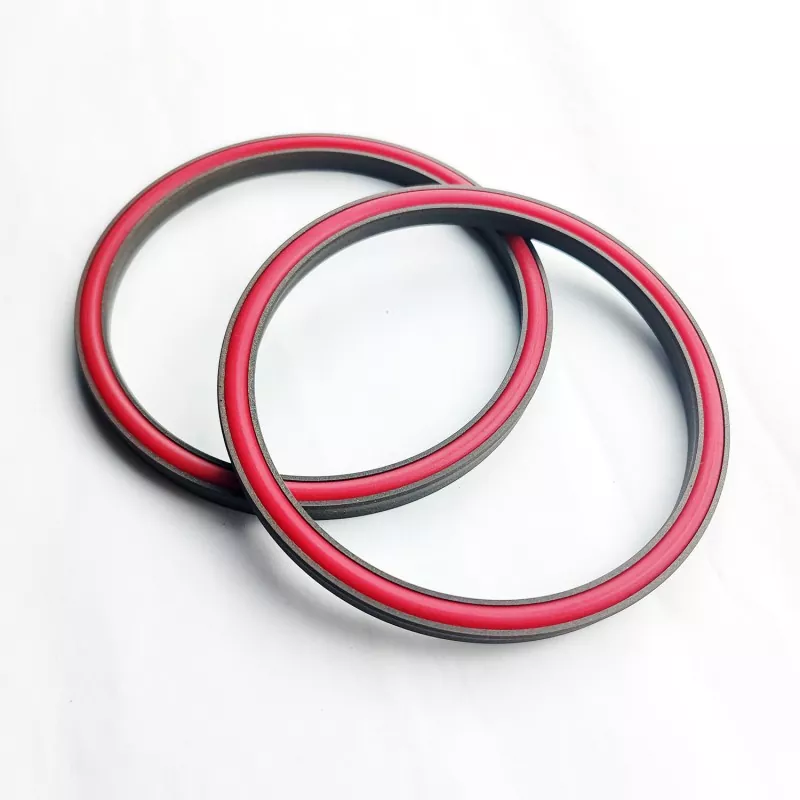

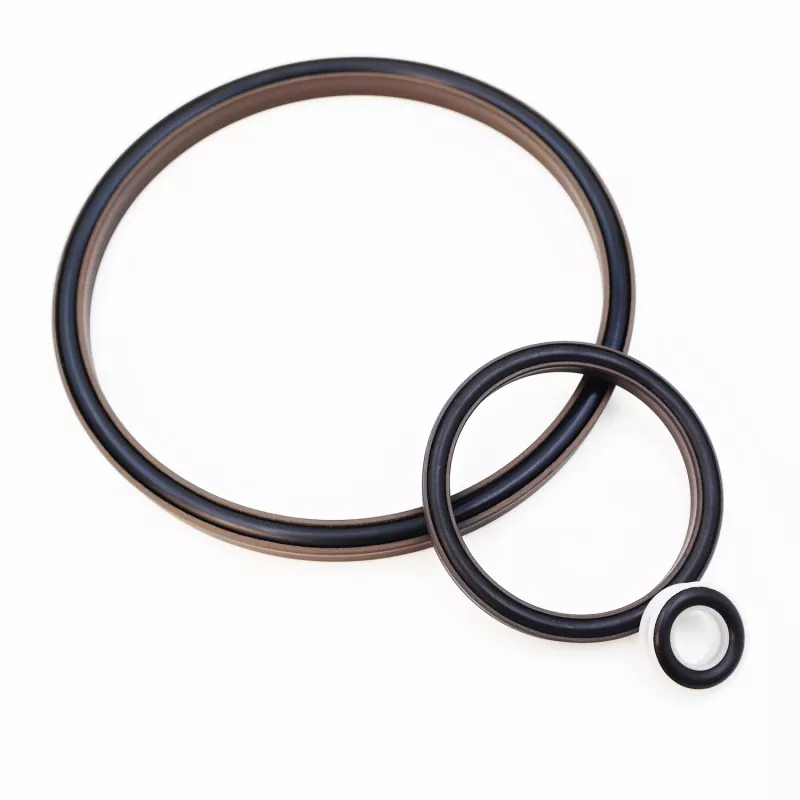

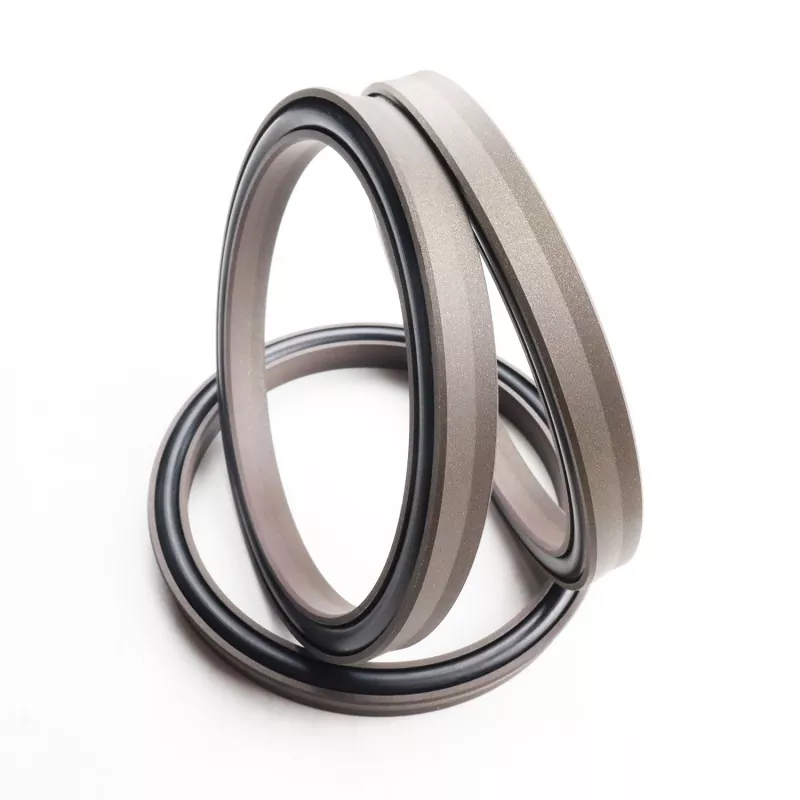

Y- قسم کی مشترکہ مہر (الٹرا ہائی پریشر/ہائیڈرولک پریشر سیل) PTFE اور اس کے جامع مواد سے بنی Y-شکل کی سگ ماہی کی انگوٹھی، اور ایک O-ring پر مشتمل ہے۔ یہ ہائیڈرولک ریپروکیٹنگ موشن میں یک طرفہ سگ ماہی کے لیے موزوں ہے۔
پیٹنٹ شدہ ڈھانچے اور Y کے سائز کی سگ ماہی کی انگوٹی کے بہتر موٹائی کے ڈیزائن کی وجہ سے، یہ پانی کے دباؤ یا دیگر کم وسکوسیٹی میڈیا میں بھی اچھی کارکردگی کا مظاہرہ کرتا ہے۔ سگ ماہی کی انگوٹی کا ساختی ڈیزائن اعلی اور انتہائی اعلی دباؤ کے خلاف مزاحمت کو بھی بہتر بناتا ہے۔ مہر رگڑ کے کم گتانک کے ساتھ کام کرتی ہے، رینگنے کو ختم کرتی ہے اور طویل مدتی تیل سے پاک چکنا کو فعال کرتی ہے۔
نوٹ: اس مہر کی ساخت کی حدود ہیں اور بند نالیوں میں استعمال کرنے کی سفارش نہیں کی جاتی ہے۔
1. کم رگڑ، کم شروع ہونے والی مزاحمت، ہموار آپریشن، مساوی متحرک اور جامد رگڑ، کوئی رینگنا نہیں۔
2. طویل سروس کی زندگی، تیل سے پاک چکنا سگ ماہی کے لئے موزوں ہے.
3. ہائی پریشر، الٹرا ہائی پریشر، اور کم واسکاسیٹی میڈیا جیسے پانی کو سیل کرنے کے لیے موزوں ہے۔
انتہائی قدریں بیک وقت نہیں ہونی چاہئیں۔ اگر دباؤ 260MPa سے زیادہ ہو تو براہ کرم ہماری کمپنی سے رابطہ کریں۔
|
پریشر (MPa) |
درجہ حرارت (°C) |
رفتار (m/s) |
میڈیا |
|
≤260 |
-35 سے +100 (NBR O-ring کے ساتھ) |
≤6 |
ہائیڈرولک تیل، آگ سے بچنے والے سیال (HFA/HFB)، گیس، وغیرہ۔ |
|
-20 سے +180 (FKM O-ring کے ساتھ) |
1. مماثل O-ring مواد: RO1 Nitrile Butadiene ربڑ (NBR)، RO2 Fluororubber (FKM)، وغیرہ۔
2. سگ ماہی رنگ کا مواد: معیاری مواد PTFE3، دیگر اختیاری مواد میں PTFE2، PTFE4، اور دیگر اعلی کارکردگی والے مواد شامل ہیں۔

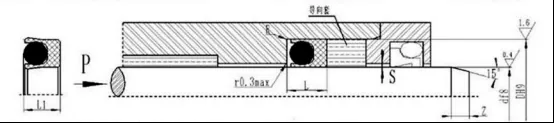

آرڈرنگ ماڈل RC10-40x52.4x9.2-PTFE3-R01
ماڈل - راڈ قطر x نالی قطر x نالی کی چوڑائی PTFE3 - ترمیم شدہ PTFE میٹریل کوڈ R01 - O-ring میٹریل کوڈ
