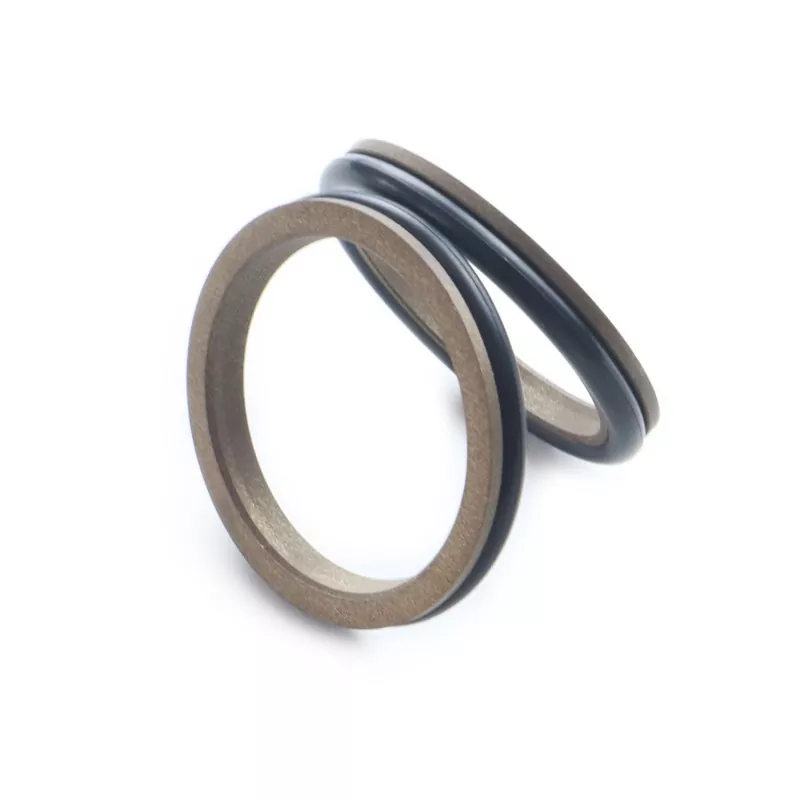

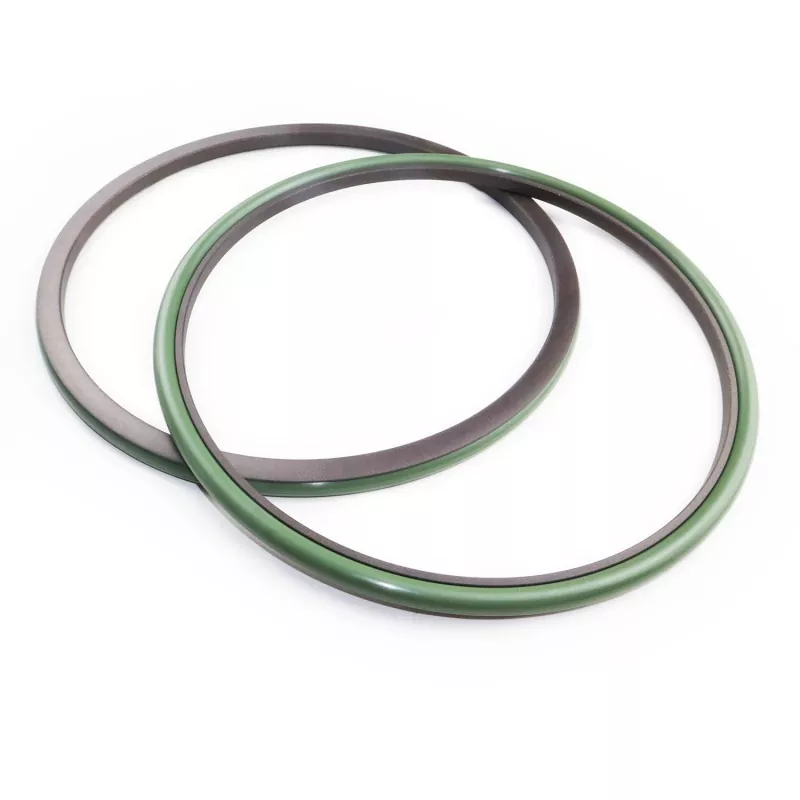

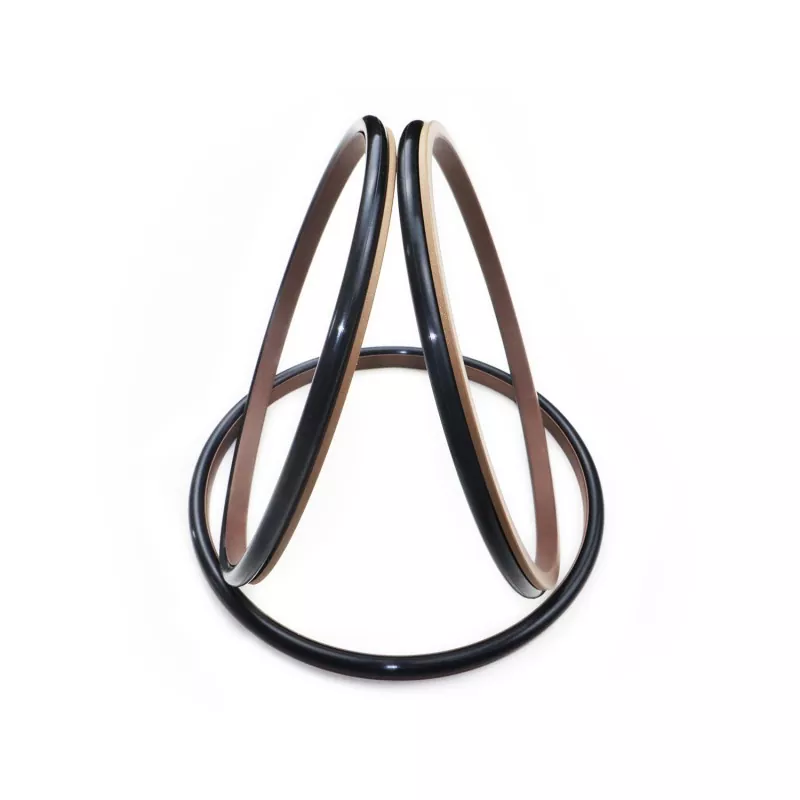

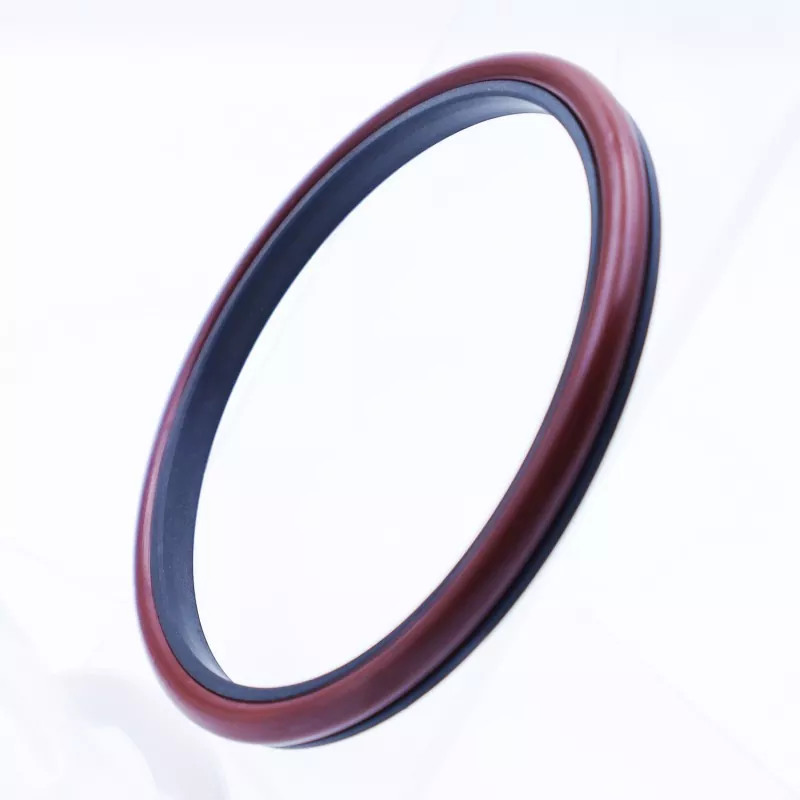

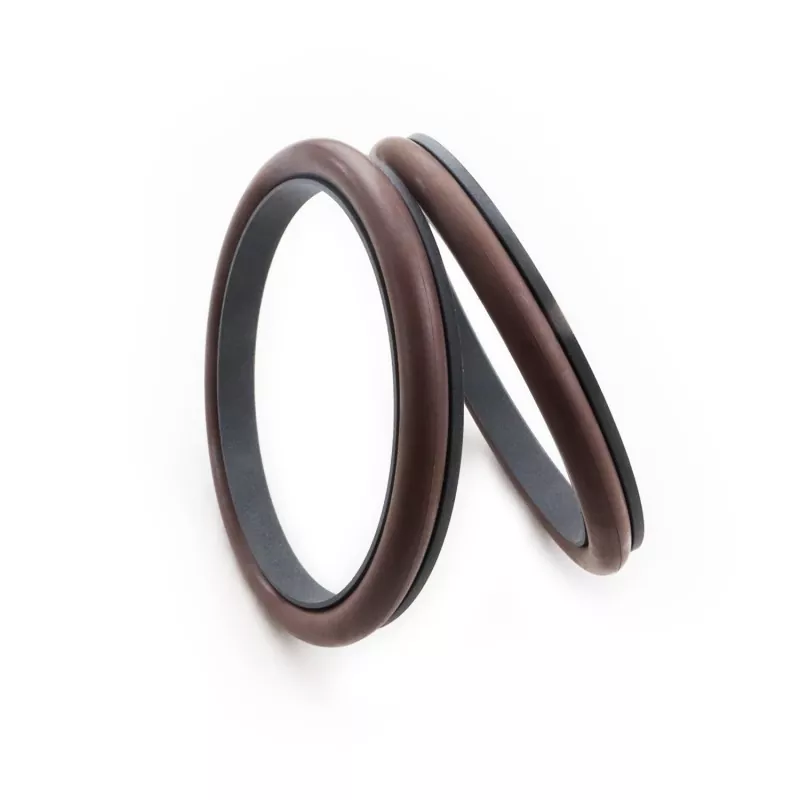

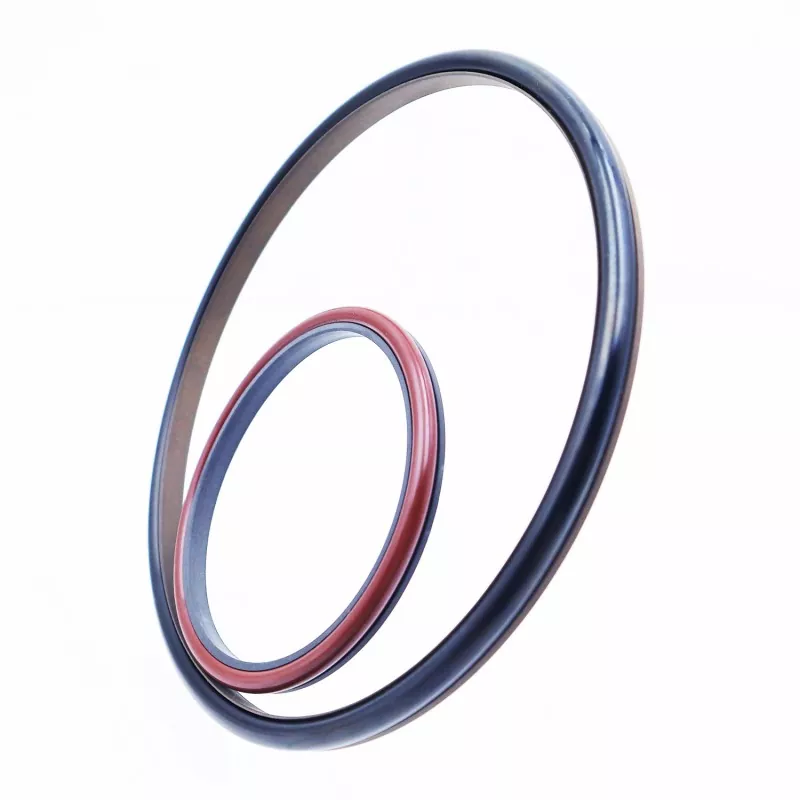

دائیں زاویہ کی مشترکہ مہر PTFE (یا PTFE جامع) سے بنی دائیں زاویہ والی سگ ماہی کی انگوٹھی اور ربڑ کی O-ring پر مشتمل ہوتی ہے۔ یہ ہائیڈرولک اور نیومیٹک ایپلی کیشنز میں یک طرفہ باہمی سگ ماہی کے لیے ڈیزائن کیا گیا ہے۔
مماثل O-ring (GB1235 سیریز کے ساتھ ہم آہنگ) کی بنیاد پر پروڈکٹ کو RC01 اور RC02 سیریز میں درجہ بندی کیا گیا ہے۔ دائیں زاویہ والی سگ ماہی کی انگوٹھی میں ایک پتلی ہونٹ کا ڈیزائن ہے جو بہترین فالو اپ معاوضہ پیش کرتا ہے، جس کے نتیجے میں سگ ماہی کی اعلی کارکردگی ہوتی ہے۔
1. ہائیڈرولک اور نیومیٹک ایپلی کیشنز دونوں کے لیے موزوں؛
2. ہائی اور کم پریشر دونوں حالات میں سگ ماہی کی بہترین کارکردگی؛
3. کم سے کم آغاز مزاحمت کے ساتھ کم رگڑ؛ مساوی متحرک اور جامد رگڑ کے ساتھ ہموار حرکت کو یقینی بناتا ہے، اسٹک سلپ (رینگنے) کو ختم کرتا ہے؛
4. طویل سروس کی زندگی؛ تیل سے پاک چکنا ایپلی کیشنز کے لیے موزوں؛
5. کمپیکٹ ساختی ڈیزائن؛ انسٹال اور برقرار رکھنے کے لئے آسان؛
نوٹ: حد کی اقدار ایک ساتھ نہیں ہونی چاہئیں۔
|
پریشر (MPa) |
درجہ حرارت (°C) |
رفتار (m/s) |
میڈیا |
|
≤70 |
-35 سے +100 (NBR O-ring کے ساتھ) |
≤6 |
ہائیڈرولک تیل، آگ سے بچنے والے سیال (HFA/HFB)، گیس، وغیرہ۔ |
|
-20 سے +180 (FKM O-ring کے ساتھ) |
1. ہم آہنگ O-ring مواد میں شامل ہیں: RO1 Nitrile ربڑ (NBR)، RO2 فلورو ربڑ (FKM) وغیرہ۔
2. سگ ماہی کی انگوٹی مواد: معیاری مواد PTFE3; دیگر دستیاب اختیارات میں PTFE2، PTFE4، اور دیگر اعلی کارکردگی والے مواد شامل ہیں۔

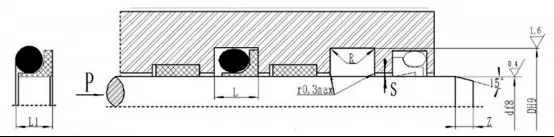

آرڈر ماڈل: RC01—80x89.6x7.8—PTFE3—R01
ماڈل - راڈ قطر × نالی قطر × نالی کی چوڑائی | PTFE3: ترمیم شدہ PTFE میٹریل کوڈ | R01: O-ring میٹریل کوڈ
