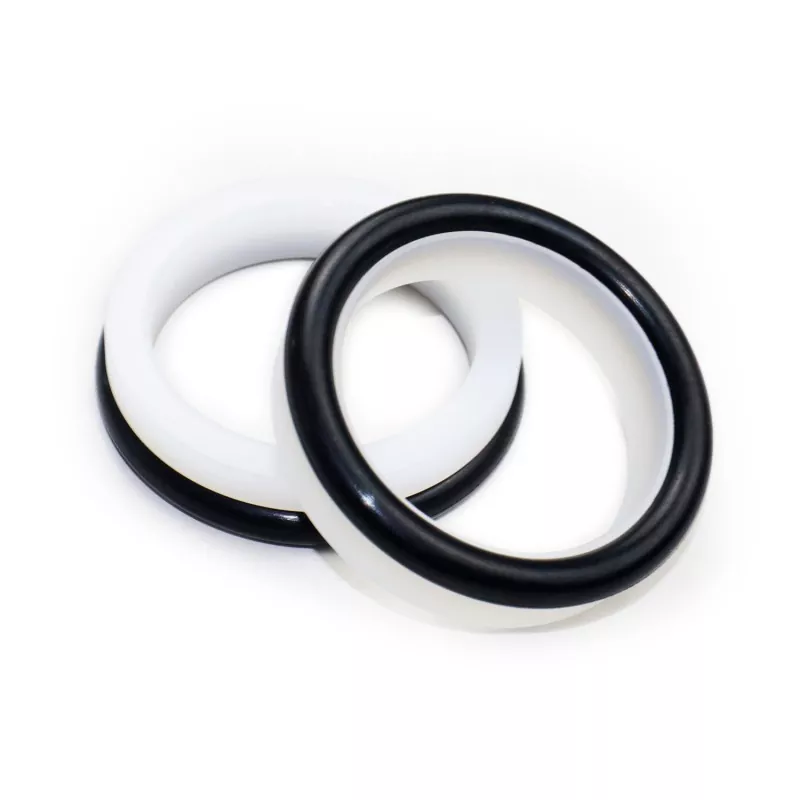

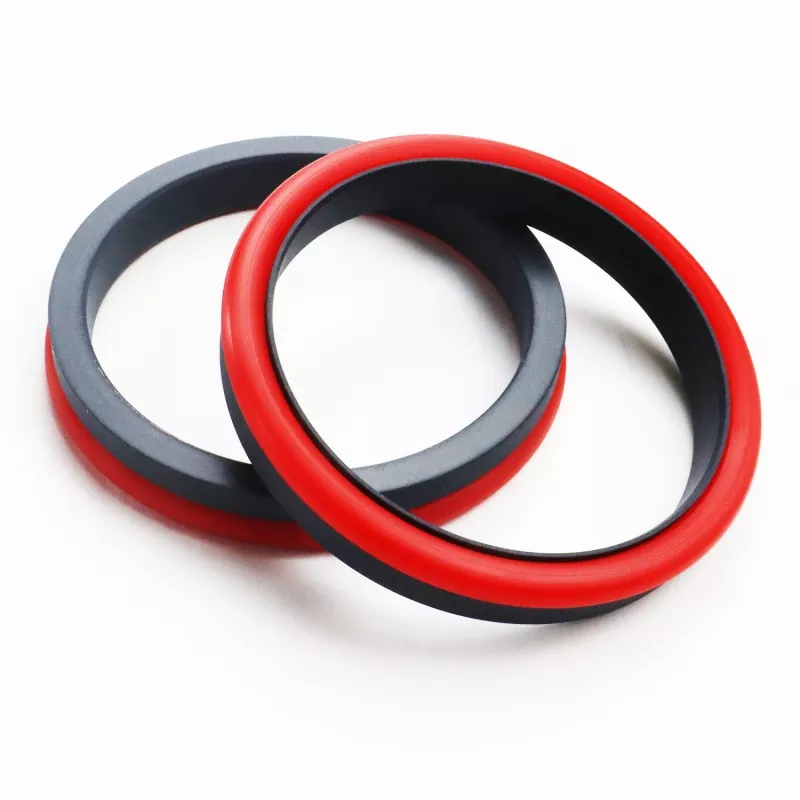

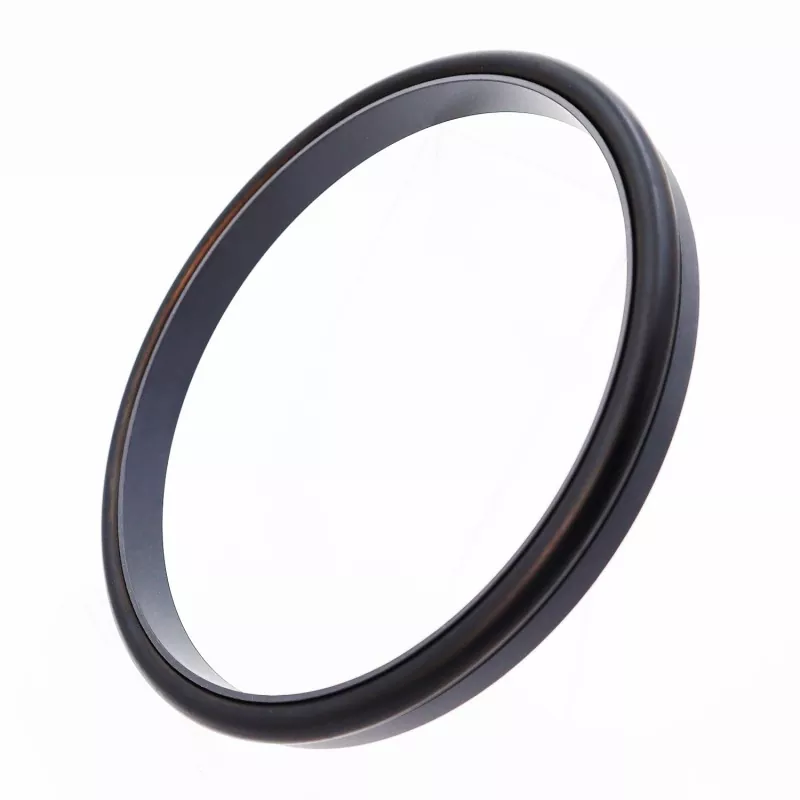

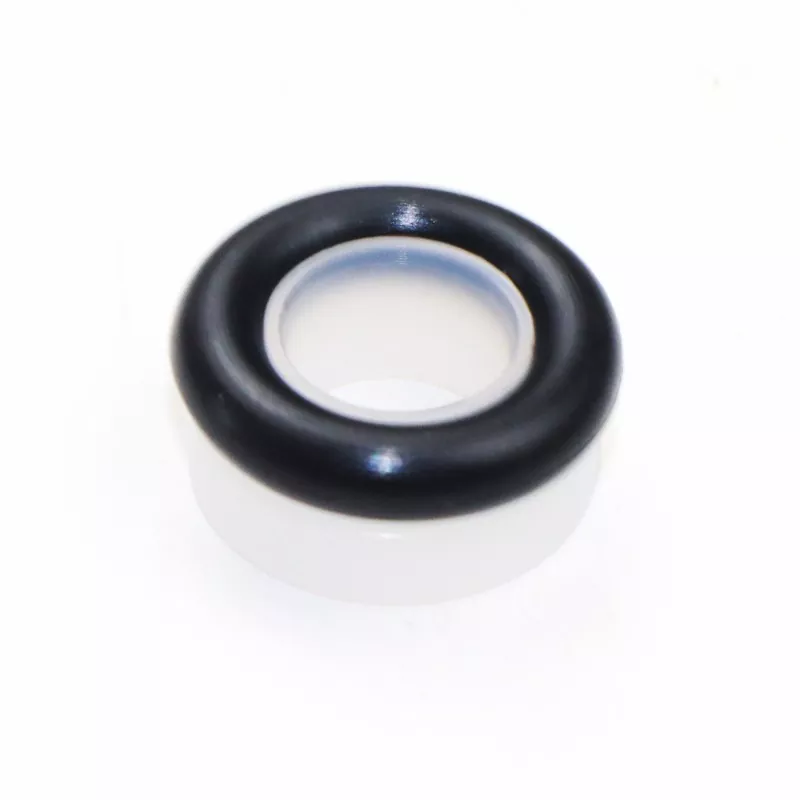

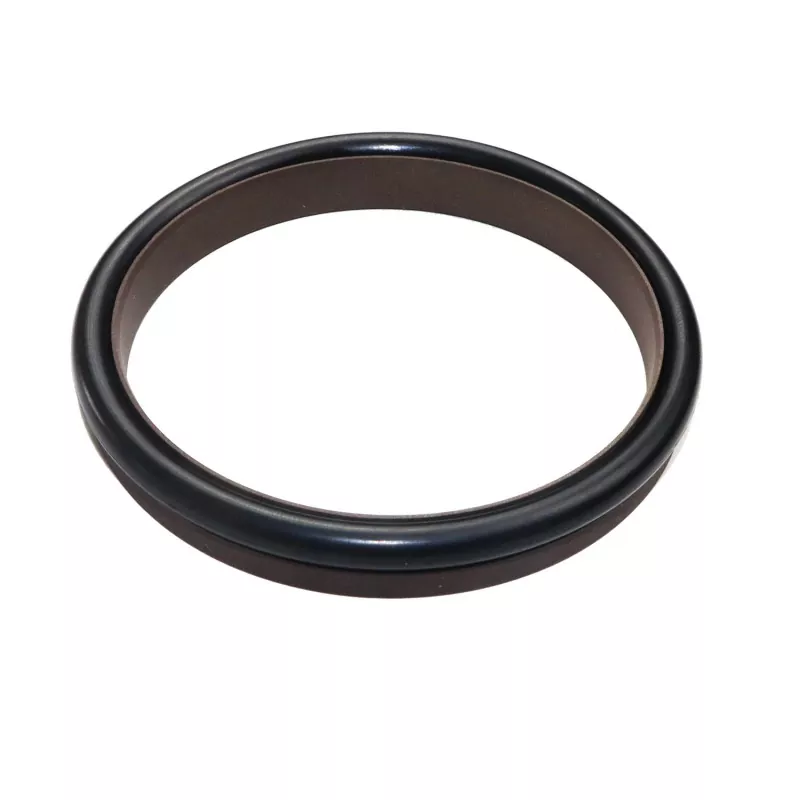

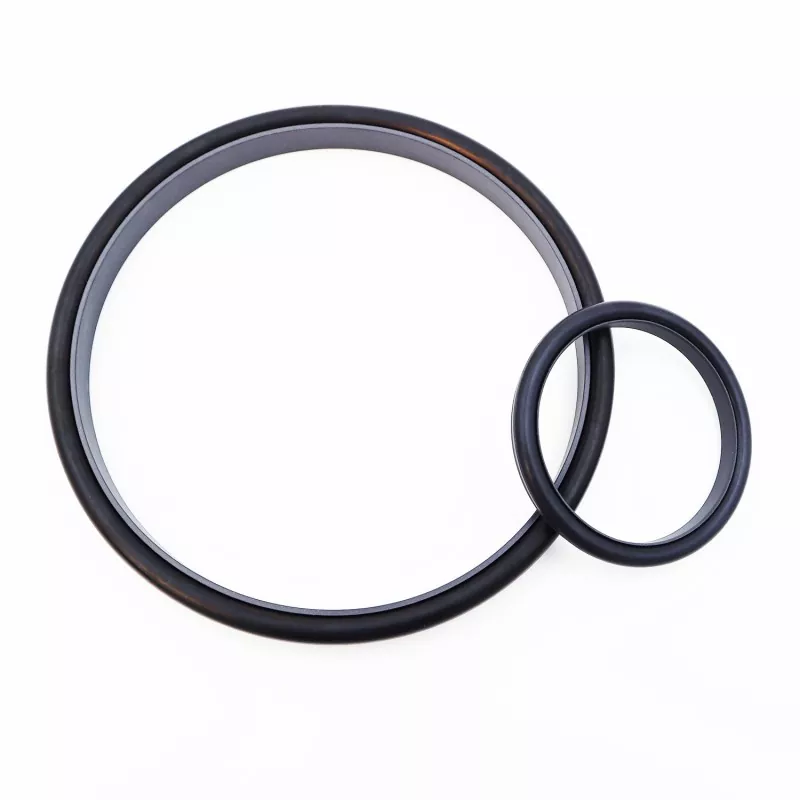

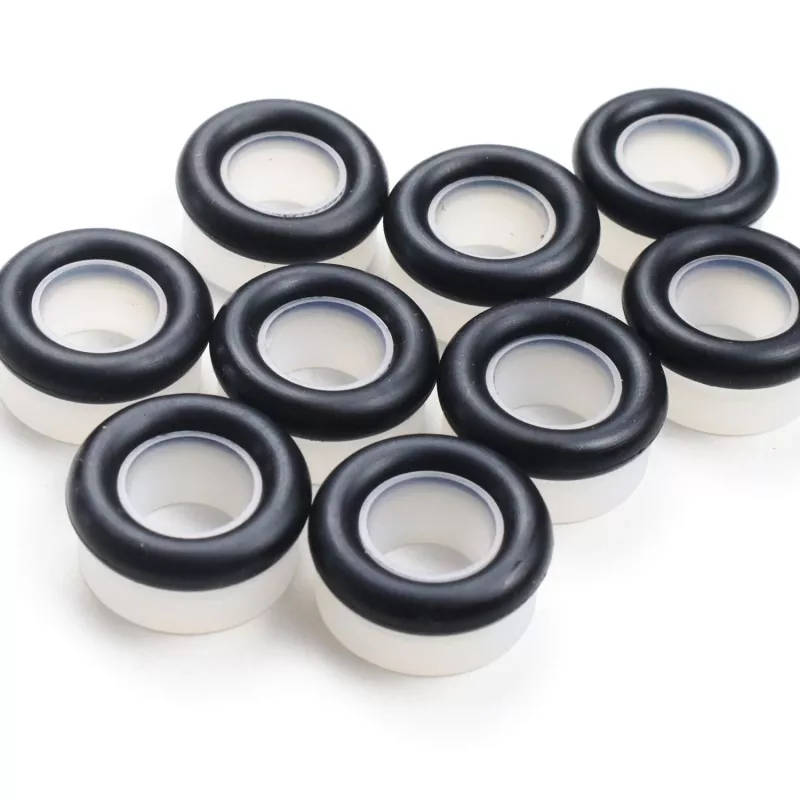

ریئنفورسڈ رائٹ اینگل کمبائنڈ سیل (الٹرا ہائی پریشر/ہائیڈرولک پریشر سیل) پی ٹی ایف ای اور اس کے جامع مواد سے بنی ایک مضبوط دائیں زاویہ کی سگ ماہی کی انگوٹھی اور ایک O-رنگ پر مشتمل ہے۔ یہ ہائیڈرولک ریپروکیٹنگ موشن میں یک طرفہ سگ ماہی کے لیے موزوں ہے۔
استعمال شدہ O-ring کی قسم پر منحصر ہے، یہ RC08 اور RC09 سیریز میں دستیاب ہے (GB1235 سیریز O-rings کے ساتھ ہم آہنگ)۔ سگ ماہی کی انگوٹی کے بہتر موٹائی کے ڈیزائن کی وجہ سے، یہ پانی کے دباؤ یا دیگر کم وسکوسیٹی میڈیا میں بھی اچھی کارکردگی کا مظاہرہ کرتا ہے۔
مضبوط سگ ماہی کی انگوٹی کا ساختی ڈیزائن اعلی اور انتہائی ہائی پریشر کے خلاف مہر کی مزاحمت کو بھی بہتر بناتا ہے۔ یہ عام طور پر بند نالیوں میں تنصیب کے لیے موزوں نہیں ہے۔
1. کم رگڑ، کم شروع ہونے والی مزاحمت، ہموار حرکت، مساوی متحرک اور جامد رگڑ، کوئی رینگنا نہیں۔
2. طویل سروس کی زندگی، تیل سے پاک چکنا سگ ماہی کے لئے موزوں ہے.
3. ہائی پریشر، الٹرا ہائی پریشر، اور کم واسکاسیٹی میڈیا جیسے پانی کو سیل کرنے کے لیے موزوں ہے۔
انتہائی قدریں بیک وقت نہیں ہونی چاہئیں۔
|
پریشر (MPa) |
درجہ حرارت (°C) |
رفتار (m/s) |
میڈیا |
|
≤200 |
-35 سے +100 (NBR O-ring کے ساتھ) |
≤6 |
ہائیڈرولک تیل، آگ سے بچنے والے سیال (HFA/HFB)، گیس، وغیرہ۔ |
|
-20 سے +200 (FKM O-ring کے ساتھ) |
1. میچنگ O-ring مواد: R01 Nitrile Butadiene ربڑ (NBR)، RO2 Fluororubber (FKM) وغیرہ۔
2. سگ ماہی رنگ کا مواد: معیاری مواد PTFE3، دیگر اختیاری مواد میں PTFE2، PTFE4، اور دیگر اعلی کارکردگی والے مواد شامل ہیں۔

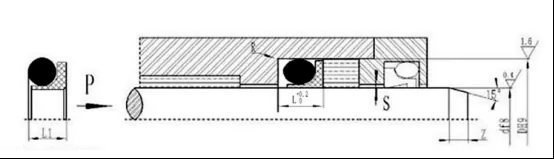

آرڈرنگ ماڈل RC08—80x90.2x11.2—PTFE3—R01 ماڈل-راڈ قطر x گروو قطر x گروو چوڑائی-مٹیریل کوڈ
RC08 وضاحتیں اور پیرامیٹرز ٹیبل
وضاحتی جدول میں درج کسی بھی سائز کی مصنوعات تیار کر سکتے ہیں۔
|
معیاری ڈی ایف 8 آر سی او 8 |
ہلکا بوجھ df8 RCO8-Q |
بھاری بوجھ df8 RC08-Z |
نالی کا قطر ڈی ایچ 9 |
نالی کی چوڑائی ایل+0.2 |
مہر کی اونچائی L1 |
گول کونے Rmax |
ریڈیل کلیئرنس Smax |
چمفر زمین |
O-رنگ تار قطر dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17.9 |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39.9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~108.9 |
5~17.9 |
d+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108.9 |
109~629 |
18~39.9 |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108.9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
نوٹ:1. اگر بند نالی کے نظام کی ضرورت ہو تو براہ کرم ہماری کمپنی سے رجوع کریں۔
2. پریشر > 60MPa، جڑ H8/f8 فٹ رواداری، الٹرا ہائی پریشر سیل Smax <0.05۔
