روٹری شافٹ ہونٹ سیلعام طور پر تیل کی مہر کے طور پر جانا جاتا ہے. وہ روٹری بیئرنگ ہاؤسنگ میں نصب ہوتے ہیں اور گھومنے والی شافٹ کے خلاف رشتہ دار حرکت سے گزرتے ہیں۔ دھاتی داخل کرنے سے ساختی مدد ملتی ہے، جب کہ گارٹر اسپرنگ سیلنگ ہونٹ پر ریڈیل پری لوڈ کا اطلاق کرتا ہے، چکنا کرنے والے مواد کے رساو کو روکتا ہے اور بیرونی آلودگیوں کے داخلے کو روکتا ہے۔

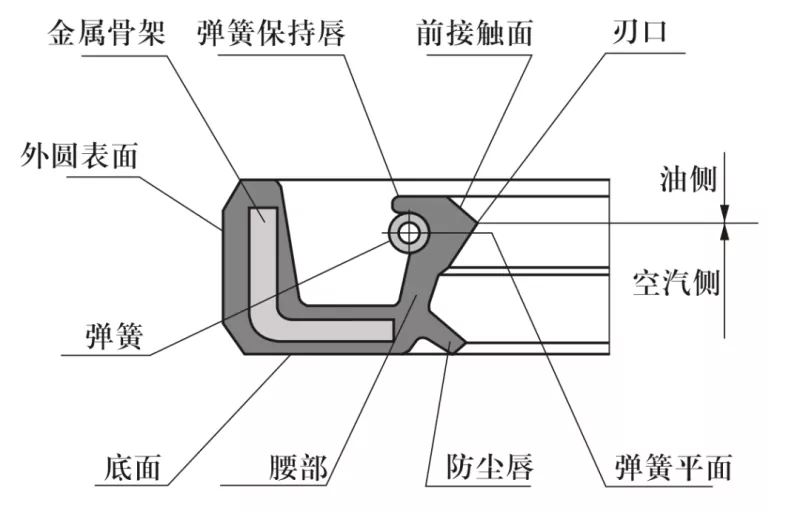

کامن آئل سیل کراس سیکشن کی اسکیمیٹک
1. شافٹ مواد: عام طور پر کاربن سٹیل یا سٹینلیس سٹیل. تیز رفتار ایپلی کیشنز کے لیے، HRC 40–45 کی سختی کے ساتھ، کروم پلیٹنگ کا استعمال کیا جاتا ہے۔
2. روٹری شافٹ اور ہاؤسنگ بور ڈیزائن: شافٹ کی سطح ہموار اور گڑ سے پاک ہونی چاہیے۔ سرپل مشینی نشانات ایک پمپنگ اثر پیدا کر سکتے ہیں جس کی وجہ سے رساو ہوتا ہے۔ لہذا، شافٹ کے علاقے کو پیسنے کی سفارش کی جاتی ہے جہاں مہر Ra 0.1–0.5 μm کی سطح کی کھردری پر نصب ہوتی ہے۔ گھومنے کی رفتار میں اضافے کے ساتھ ایک ہموار تکمیل کی ضرورت ہے۔
تنصیب اور ہٹانے کی سہولت کے لیے، شافٹ اور ہاؤسنگ بور کو چیمفرز یا گول کناروں کے ساتھ ڈیزائن کیا جانا چاہیے، جیسا کہ شکل 1 اور 2 میں دکھایا گیا ہے۔

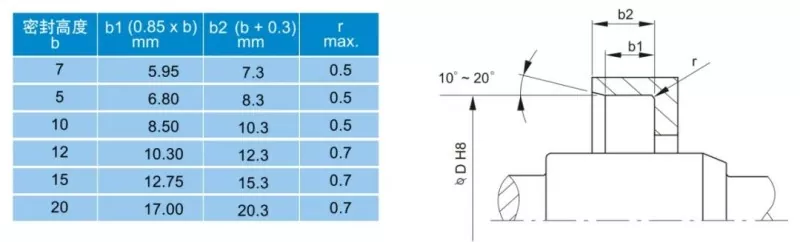

تصویر 1: ہاؤسنگ بور چیمفر ڈیزائن

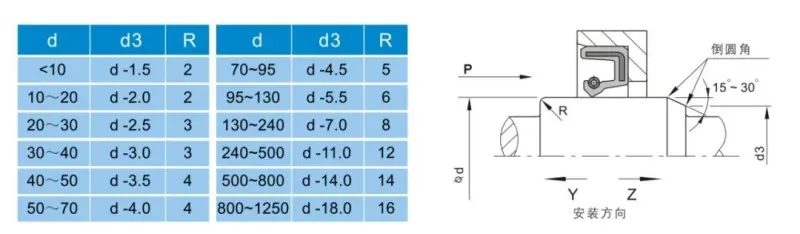

شکل 2: روٹری شافٹ چیمفر ڈیزائن

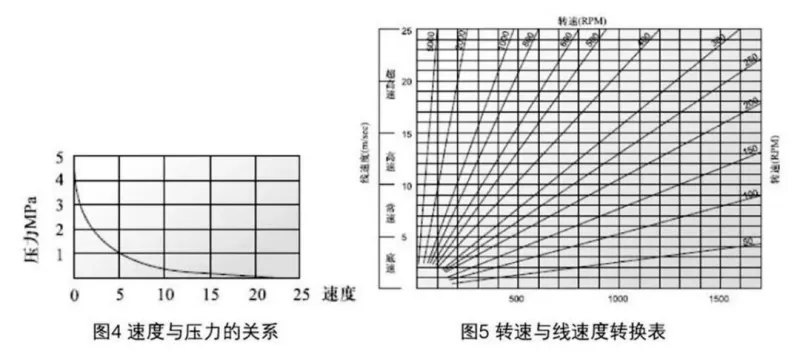

سگ ماہی کی کارکردگی کو متاثر کرنے والے متعدد عوامل ہیں۔ تیل کی مہر کے اپنے مواد اور ساخت سے ہٹ کر، درمیانے درجے، درجہ حرارت، دباؤ، چکنا، رفتار، اور سطح کی کھردری جیسے عوامل براہ راست کارکردگی کو متاثر کرتے ہیں- اور یہ عوامل اکثر ایک دوسرے کے ساتھ تعامل کرتے ہیں۔ مندرجہ ذیل چارٹ صارف کے حوالے کے لیے فراہم کیے گئے ہیں۔

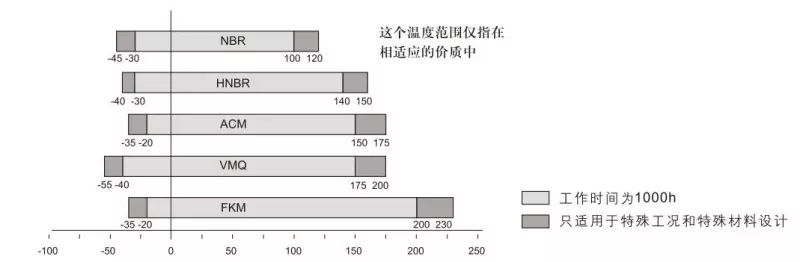

شکل 3: تیل کی مہروں پر درجہ حرارت کا اثر

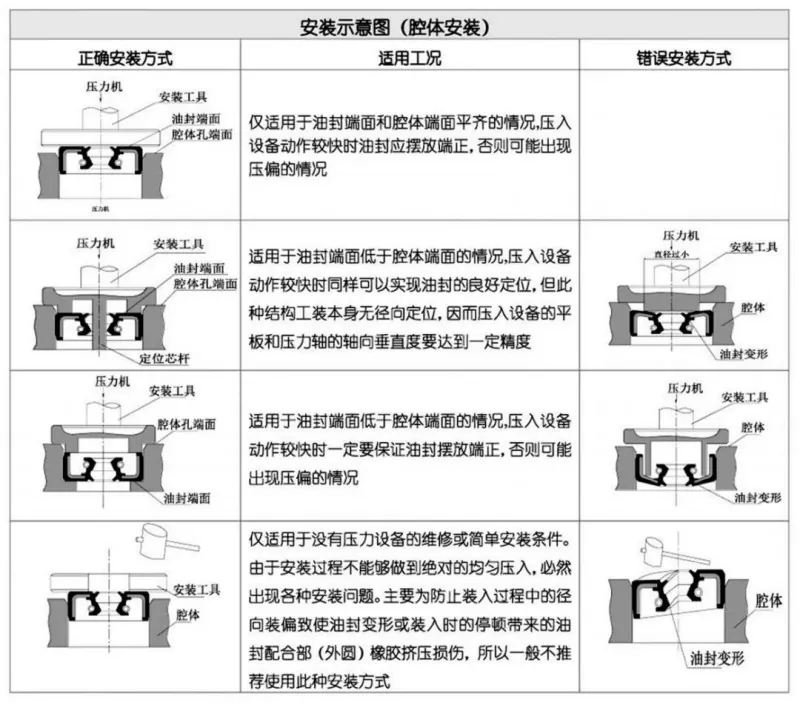

تیل کی مہر کے مناسب کام کے لیے احتیاط سے تنصیب ایک شرط ہے۔
