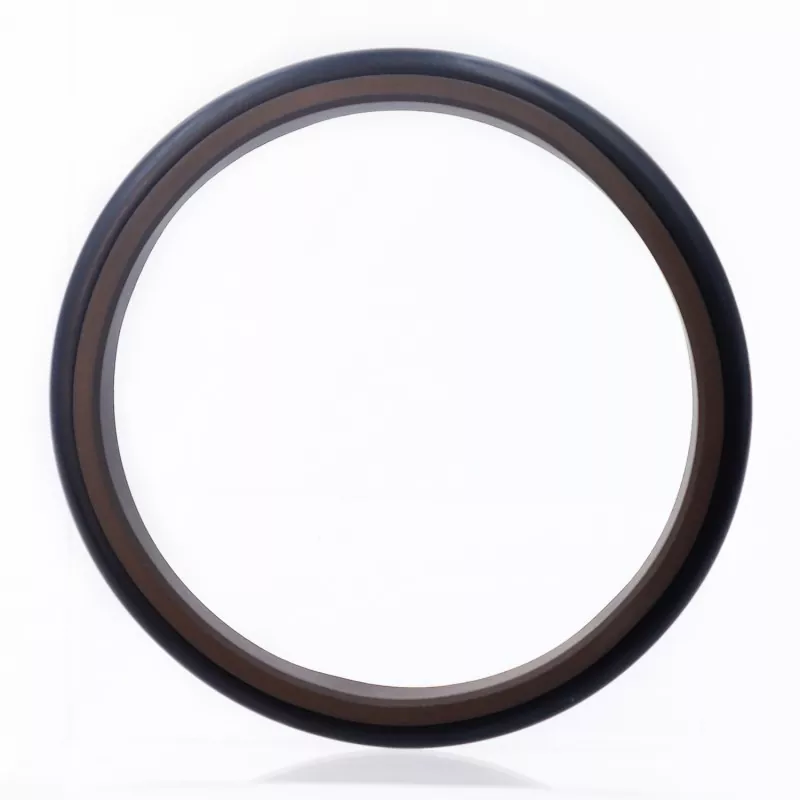

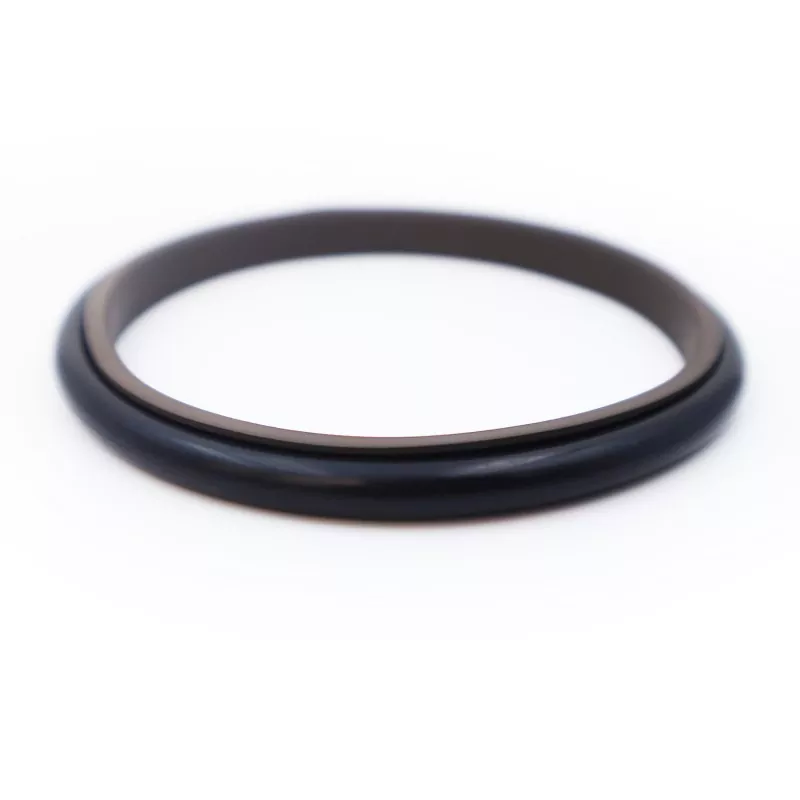

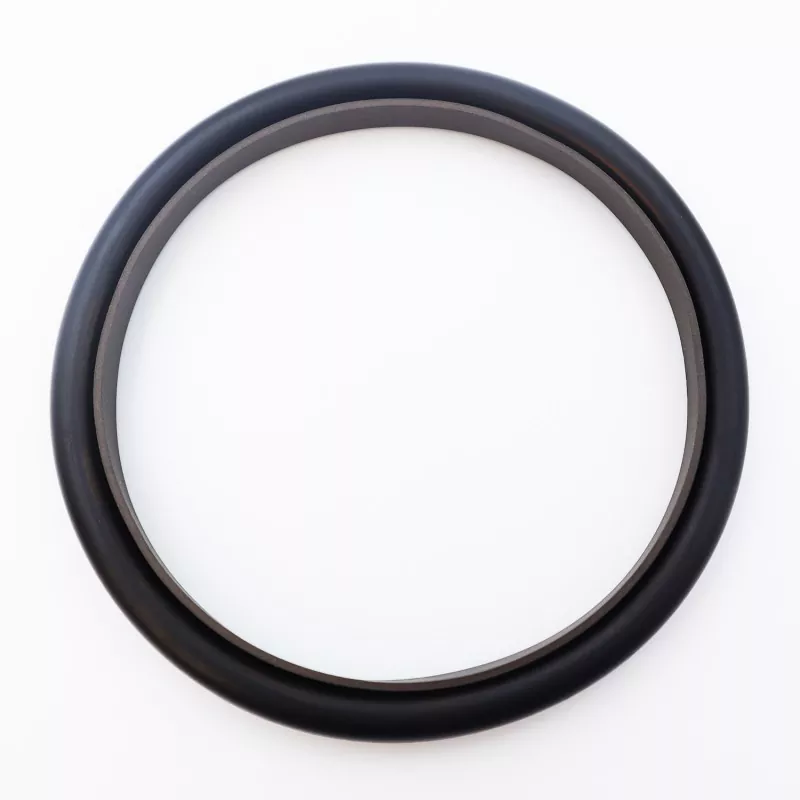

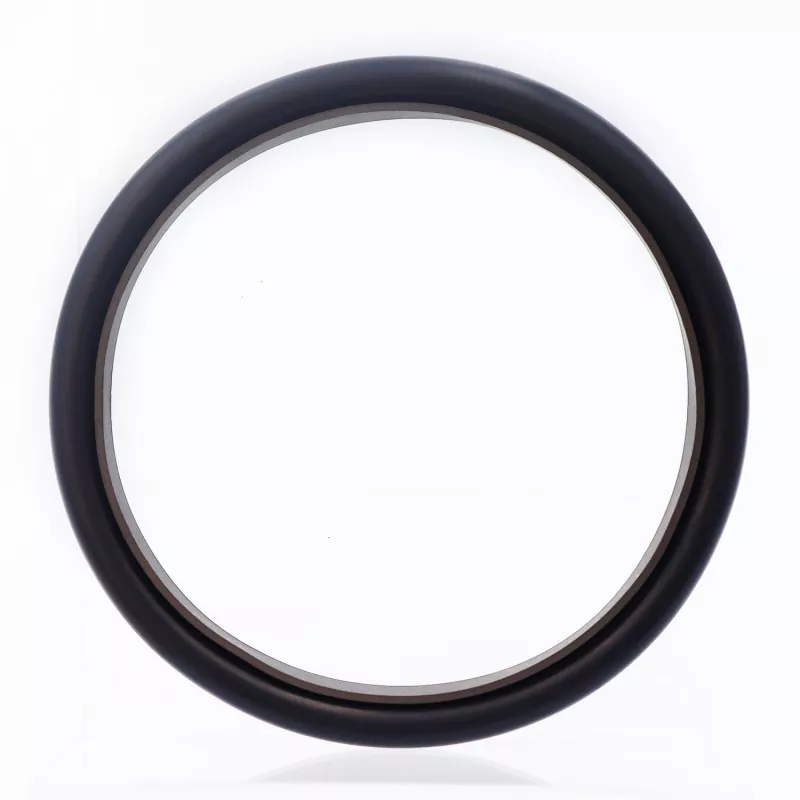

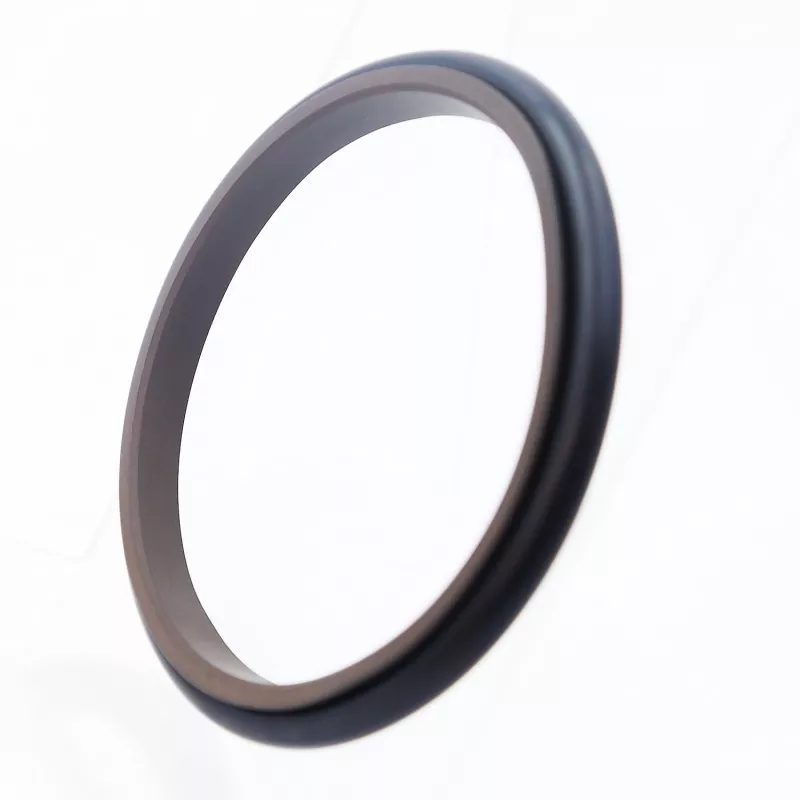

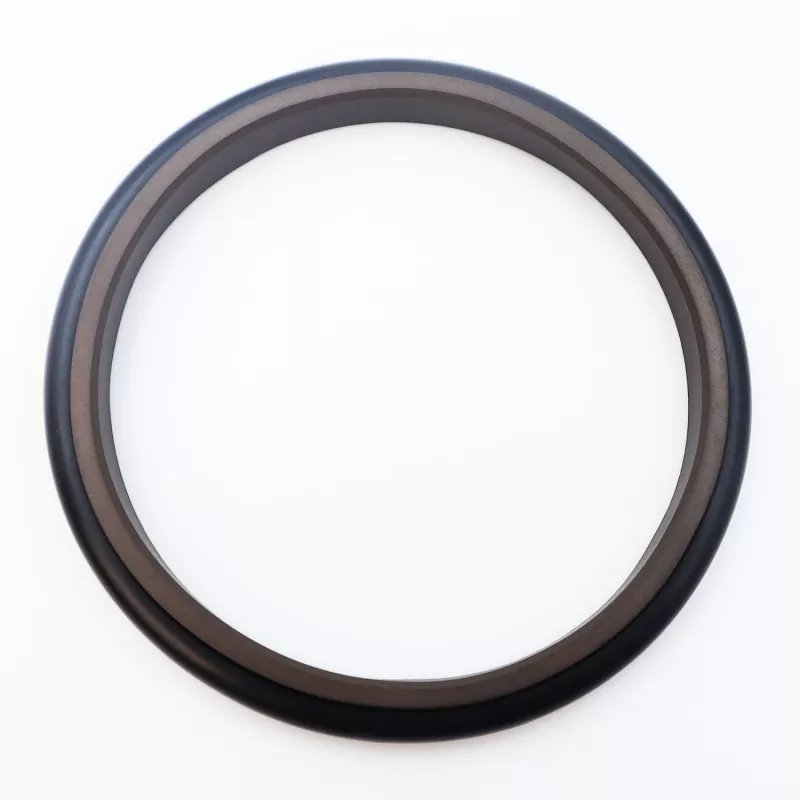

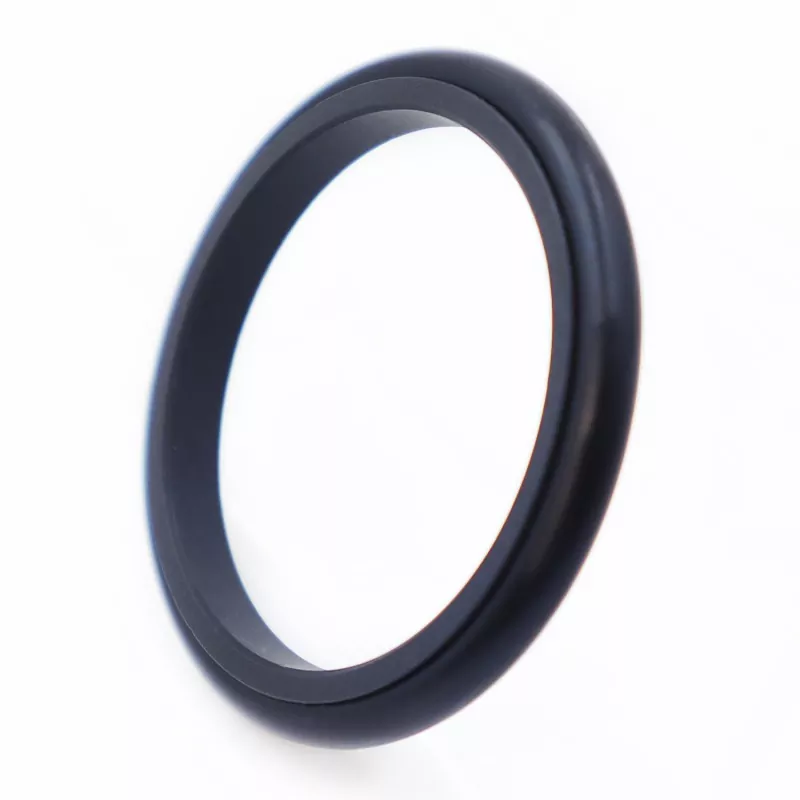

مثلث امتزاج کی مہر ایک مثلث PTFE سگ ماہی کی انگوٹی اور ربڑ کی O-ring پر مشتمل ہے۔ یہ ہائیڈرولک اور نیومیٹک ریسیپروکیٹنگ ایپلی کیشنز میں سنگل ایکٹنگ پریشر سیلنگ کے لیے ڈیزائن کیا گیا ہے۔ O-ring ریڈیل فورس فراہم کرتا ہے اور سگ ماہی کی انگوٹی پر پہننے کی تلافی کرتا ہے۔ سگ ماہی کی انگوٹی کے پتلے ہونٹ کے ڈیزائن کی بدولت، یہ بہترین فالو اپ معاوضہ اور سگ ماہی کی کارکردگی پیش کرتا ہے۔ چھڑی کے قطر 30 ملی میٹر سے کم کے لیے، اسپلٹ (اوپن قسم) نالی کا ڈیزائن استعمال کیا جانا چاہیے۔
1. ہائیڈرولک اور نیومیٹک ایپلی کیشنز دونوں کے لیے موزوں؛
2. کم رگڑ، کم ٹوٹ پھوٹ کی مزاحمت، ہموار حرکت، مساوی متحرک اور جامد رگڑ، اور کوئی اسٹک سلپ نہیں؛
3. طویل سروس کی زندگی؛ تیل سے پاک چکنا ایپلی کیشنز کے لیے موزوں؛
4. کومپیکٹ ڈیزائن؛ انسٹال اور برقرار رکھنے کے لئے آسان؛
حد کی اقدار ایک ساتھ نہیں ہونی چاہئیں۔
|
پریشر (MPa) |
درجہ حرارت (°C) |
رفتار m/s |
میڈیا |
|
≤20 |
-35 سے +100 (NBR O-ring کے ساتھ) |
≤6 |
معدنیات پر مبنی ہائیڈرولک تیل، آگ سے بچنے والے سیال (HFA/HFB)، گیسیں وغیرہ۔ |
|
-20 سے +180 (FKM O-ring کے ساتھ) |
1. ہم آہنگ O-ring مواد میں شامل ہیں: R01 Nitrile ربڑ (NBR)، R02 Fluororubber (FKM)، وغیرہ۔
2. سگ ماہی کی انگوٹی مواد: معیاری مواد PTFE3; متبادل مواد میں PTFE1، PTFE2، اور PTFE4 شامل ہیں۔
آرڈر ماڈل: RC14—80—PTFE3—R01
RC14 - ماڈل 80 - شافٹ قطر d - PTFE (مٹیریل کوڈ R01) - O-ring میٹریل کوڈ
مصنوعات کو تصریحات کے جدول میں درج کسی بھی سائز میں تیار کیا جا سکتا ہے۔
|

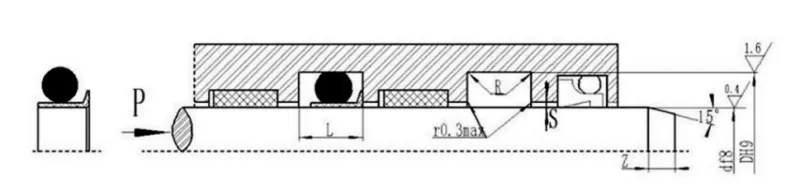

شافٹ قطر کی حد d f8 |
نالی کا قطر ڈی ایچ 9 |
نالی کی چوڑائی L+0.2 |
کونے کا رداس Rmax |
ریڈیل کلیئرنس S |
چمفر Z |
O-رنگ تار قطر کرو |
|
8~17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
نوٹ: شافٹ قطر ≤30 ملی میٹر کے لیے، کھلی نالیوں کے استعمال کی سفارش کی جاتی ہے۔
