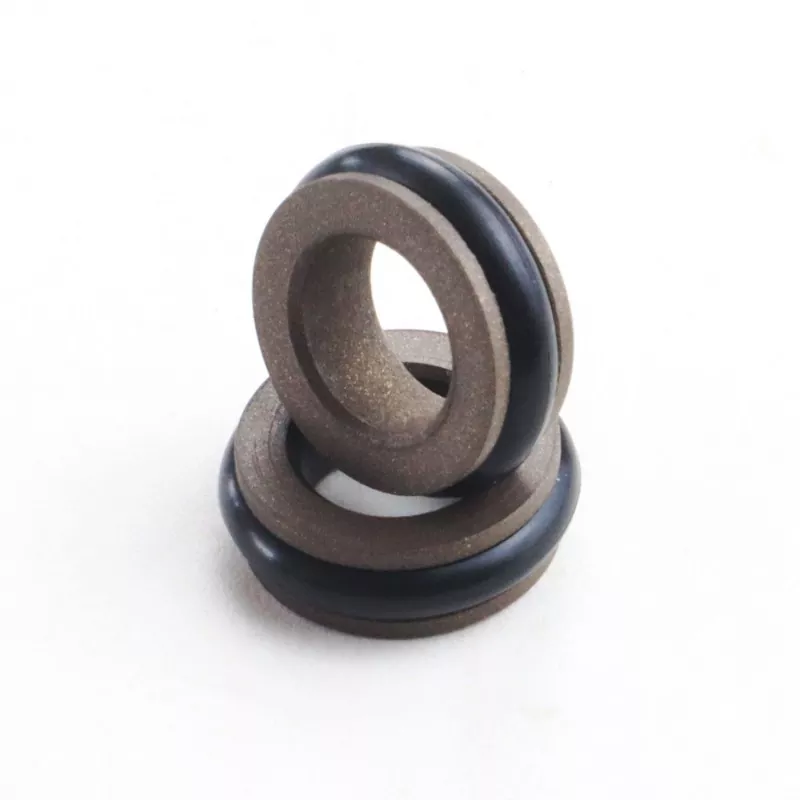

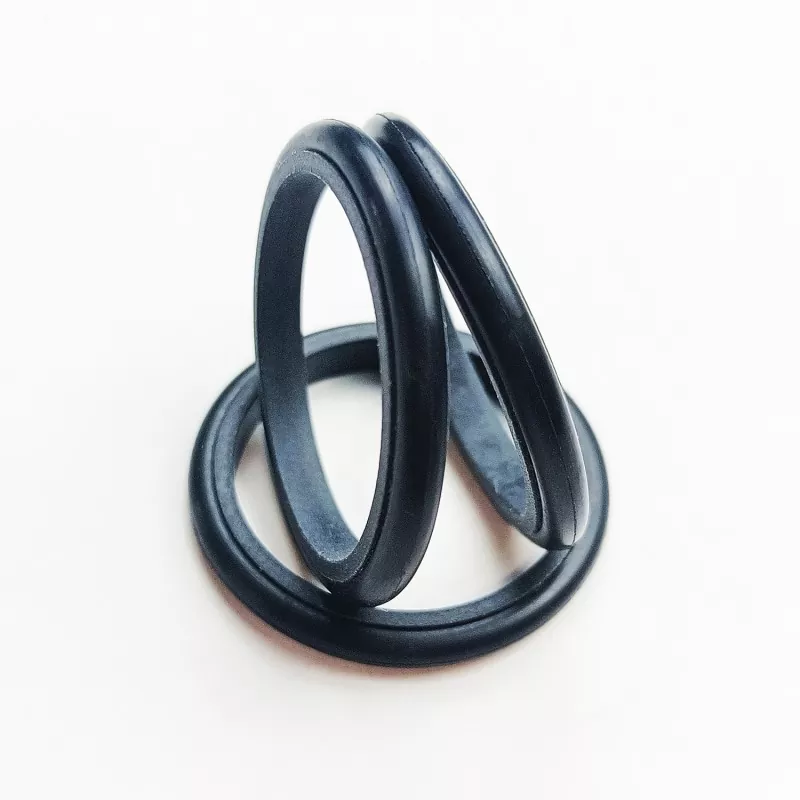

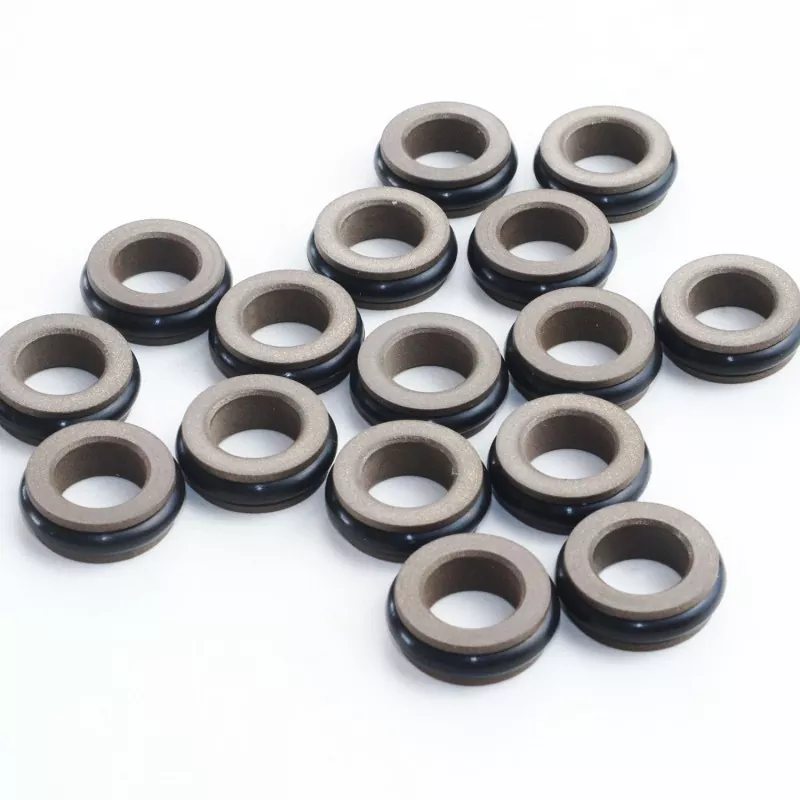

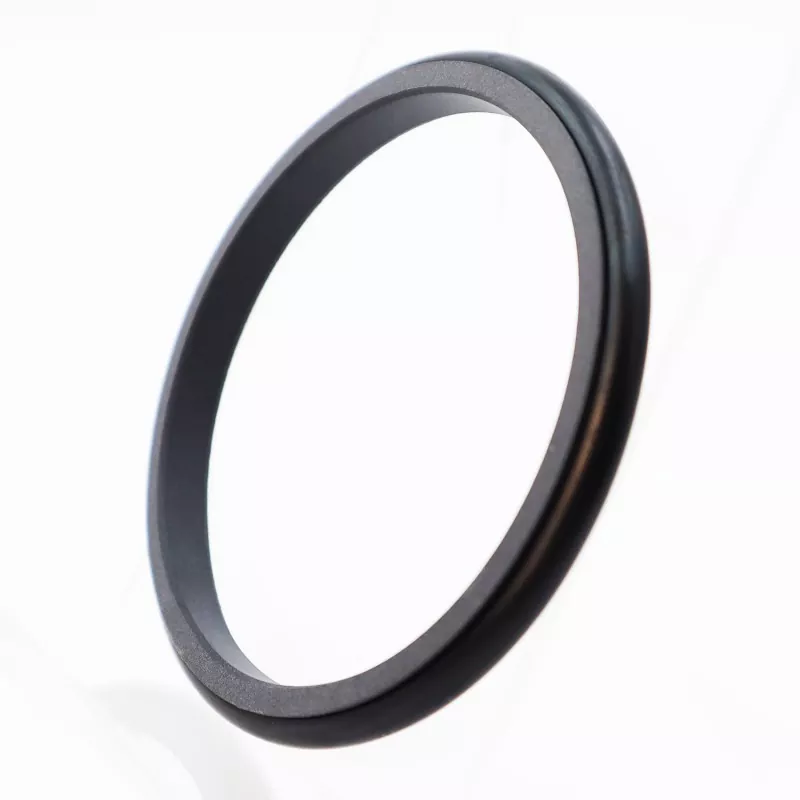

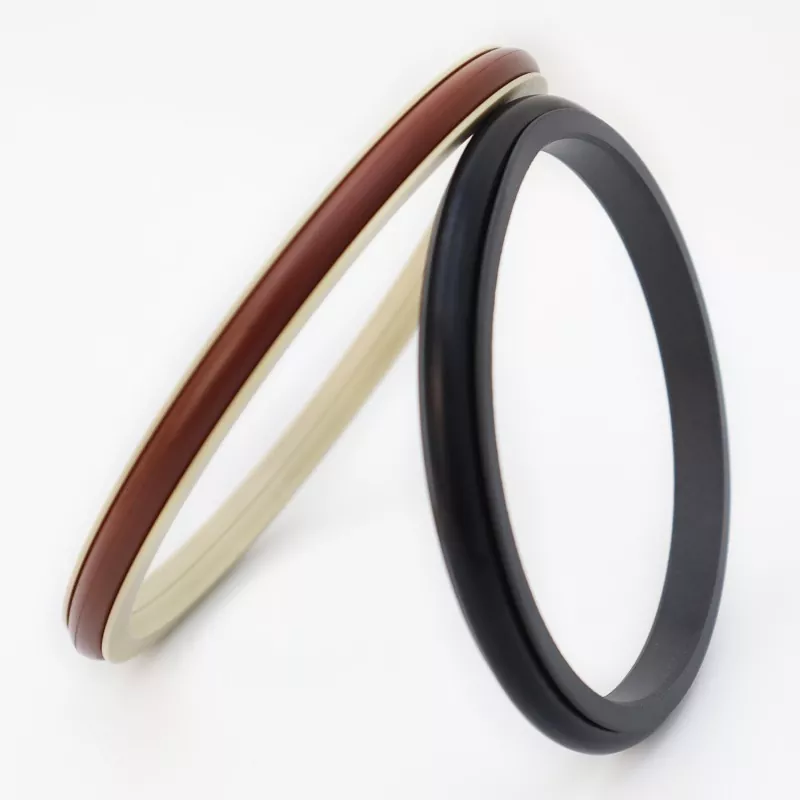

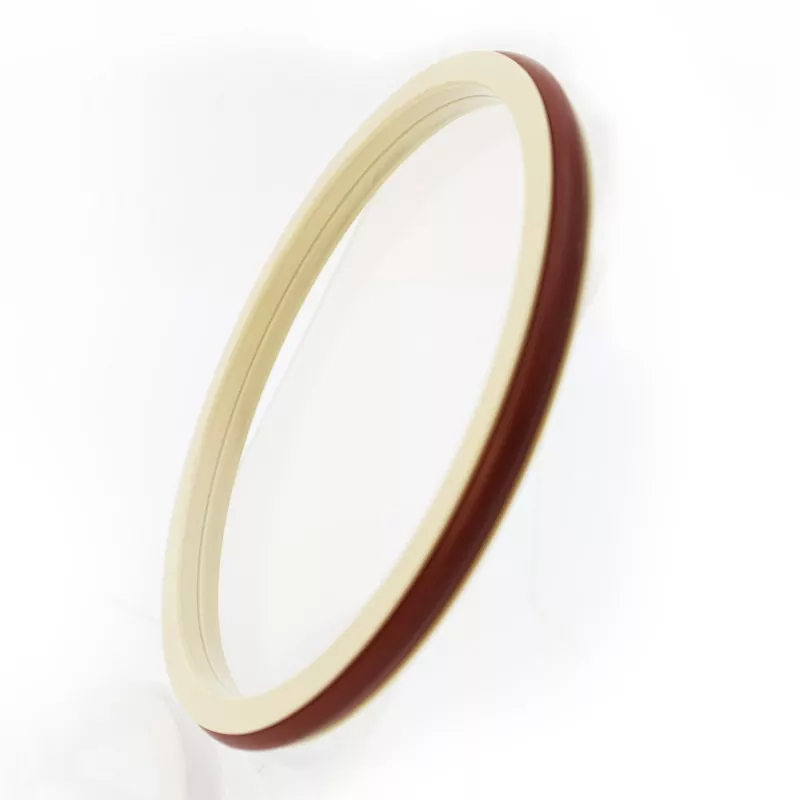

سی قسم کی مشترکہ مہر پی ٹی ایف ای اور اس کے مرکب مواد سے بنی سی کی شکل کی سگ ماہی کی انگوٹھی، اور ایک O-رنگ پر مشتمل ہے۔ یہ ہائیڈرولک اور نیومیٹک باہمی نقل و حرکت دونوں میں دو طرفہ دباؤ سگ ماہی کے لئے موزوں ہے۔ یہ RC06 اور RC07 سیریز میں دستیاب ہے (GB1235 سیریز O-rings کے ساتھ مطابقت رکھتا ہے) مماثل O-ring پر منحصر ہے۔ سگ ماہی کی انگوٹی کے پتلے ہونٹوں کے ڈیزائن کی وجہ سے، اس میں اچھی پیروی معاوضہ کی صلاحیت ہے، جس کے نتیجے میں سگ ماہی کی بہترین کارکردگی ہوتی ہے۔ سی قسم کی مہر کا ہم آہنگ ڈھانچہ دو طرفہ دباؤ کے تحت سیل کرنے کی اجازت دیتا ہے۔
1. ہائیڈرولک اور نیومیٹک ایپلی کیشنز دونوں کے لیے موزوں ہے۔
2. ہائی اور کم پریشر ایپلی کیشنز دونوں کے لئے بہترین سگ ماہی کی کارکردگی.
3. کم رگڑ، کم شروع ہونے والی مزاحمت، ہموار آپریشن، مساوی متحرک اور جامد رگڑ، اور کوئی رینگنا نہیں۔
4. طویل سروس کی زندگی؛ تیل سے پاک چکنا سگ ماہی کے لئے موزوں ہے۔
5. دو طرفہ دباؤ سگ ماہی کے لئے موزوں ہے.
انتہائی قدریں بیک وقت نہیں ہونی چاہئیں۔
|
پریشر (MPa) |
درجہ حرارت (°C) |
رفتار (m/s) |
میڈیا |
|
≤100 |
-35 سے +100 (NBR O-ring کے ساتھ) |
≤6 |
ہائیڈرولک تیل، آگ سے بچنے والے سیال (HFA/HFB)، گیس، وغیرہ۔ |
|
-20 سے +180 (FKM O-ring کے ساتھ) |
1. مماثل O-ring مواد: RO1 Nitrile Butadiene ربڑ (NBR)، RO2 Fluororubber (FKM)، وغیرہ۔
2. سگ ماہی رنگ کا مواد: معیاری مواد PTFE3، دیگر اختیاری مواد میں PTFE2، PTFE4، اور دیگر اعلی کارکردگی والے مواد شامل ہیں۔
آرڈرنگ ماڈل RC06-80x89.9x9.2-PTFE3—R01
ماڈل-راڈ قطر x نالی قطر x نالی کی چوڑائی PTFE3 - ترمیم شدہ PTFE میٹریل کوڈ R01 O-ring میٹریل
وضاحتی جدول میں درج کسی بھی سائز کی مصنوعات تیار کر سکتے ہیں۔
|
d f8 سٹینڈرڈ RC06 |
d f8 لائٹ ڈیوٹی RC06-Q |
d f8 ہیوی ڈیوٹی RC06-Z |
ڈی ایچ 9 |
L+0.2 |
L1 |
Rmax |
سمیکس |
زمین |
d0 |
|
|
~20MPA |
~40MPA |
|||||||||
|
-- |
4~17.9 |
-- |
d+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39.9 |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~106.9 |
4~17.9 |
d+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106.9 |
107~630.9 |
18~39.9 |
d+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
631~999 |
40~106.9 |
d+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630.9 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
نوٹ: 1. شافٹ قطر ≤ 70mm کے لئے، کھلی نالی سیل کی سفارش کی جاتی ہے. انٹیگرل (بند) نالی مہروں کی تنصیب کے لیے، براہ کرم انسٹالیشن گائیڈ سے رجوع کریں۔
2. دباؤ> 40MPa کے لیے، مہر کے جڑ کے علاقے Smax کو H8/f8 فٹ رواداری کا استعمال کرنا چاہیے۔
میچنگ O-ring GB1235 تصریح جدول میں درج کسی بھی سائز کی مصنوعات تیار کر سکتا ہے۔
|

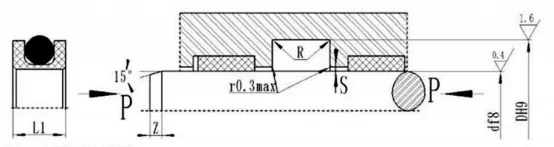

شافٹ قطر کی حد d f8 |
نالی کا قطر ڈی ایچ 9 |
خندق کی چوڑائی L+0.2 |
مہر کی اونچائی L1 |
گول کونے Rmax |
ریڈیل کلیئرنس Smax |
چمفر زمین |
O-رنگ تار قطر d0 |
|
|
~20MPA |
~40MPA |
|||||||
|
5~21 |
d+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
ترتیب دینے کی مثال RC07—80*90.4*9.8-PTFE3-R01
