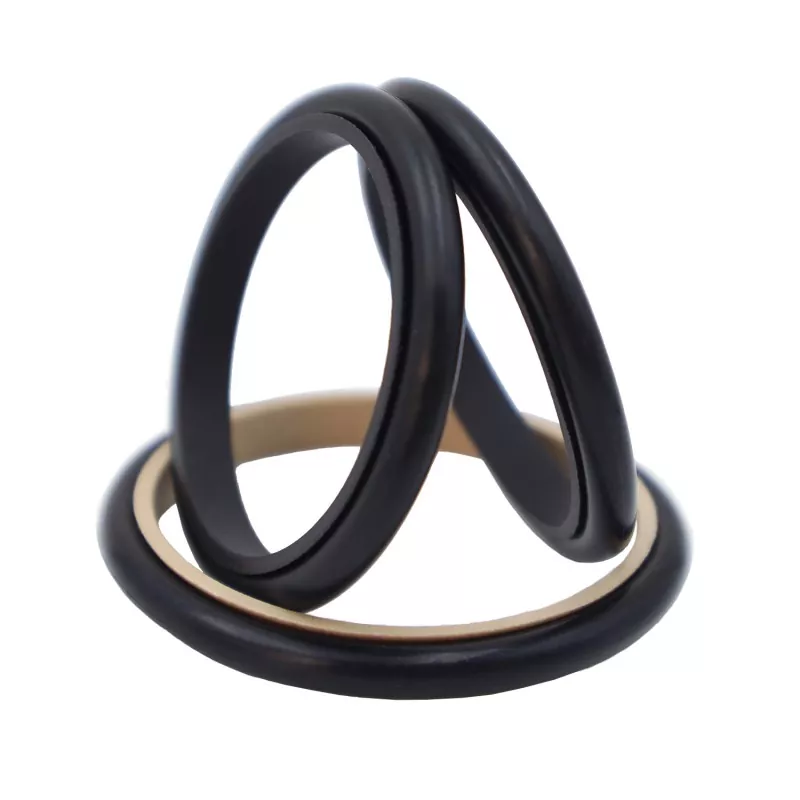

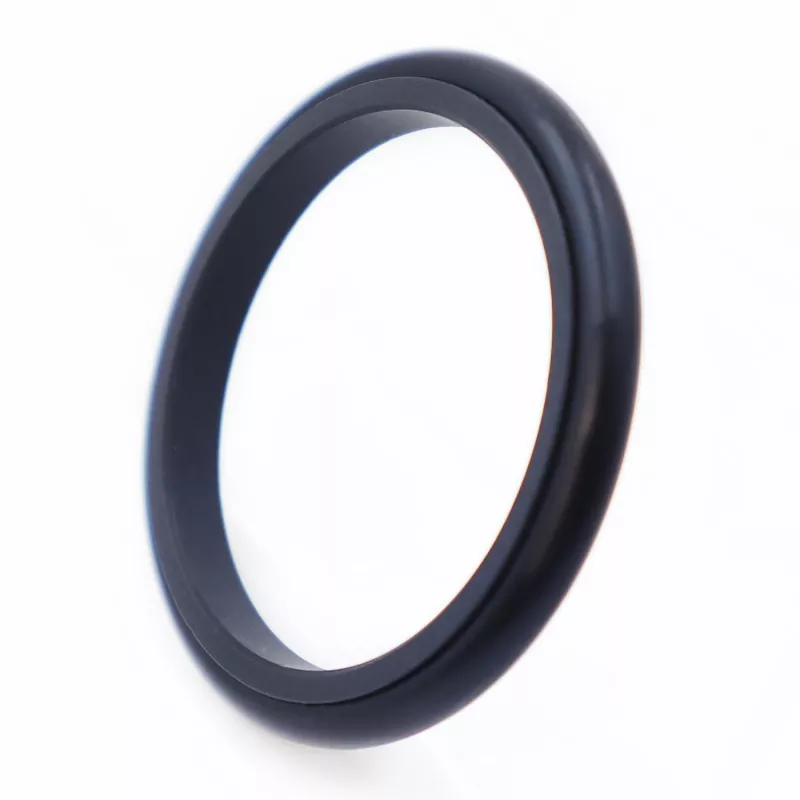

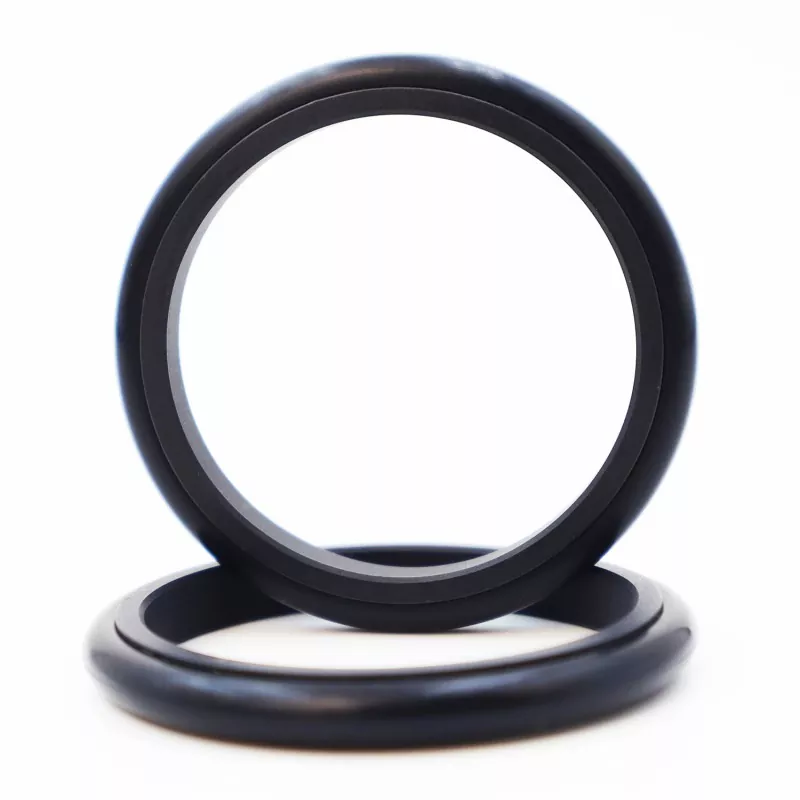

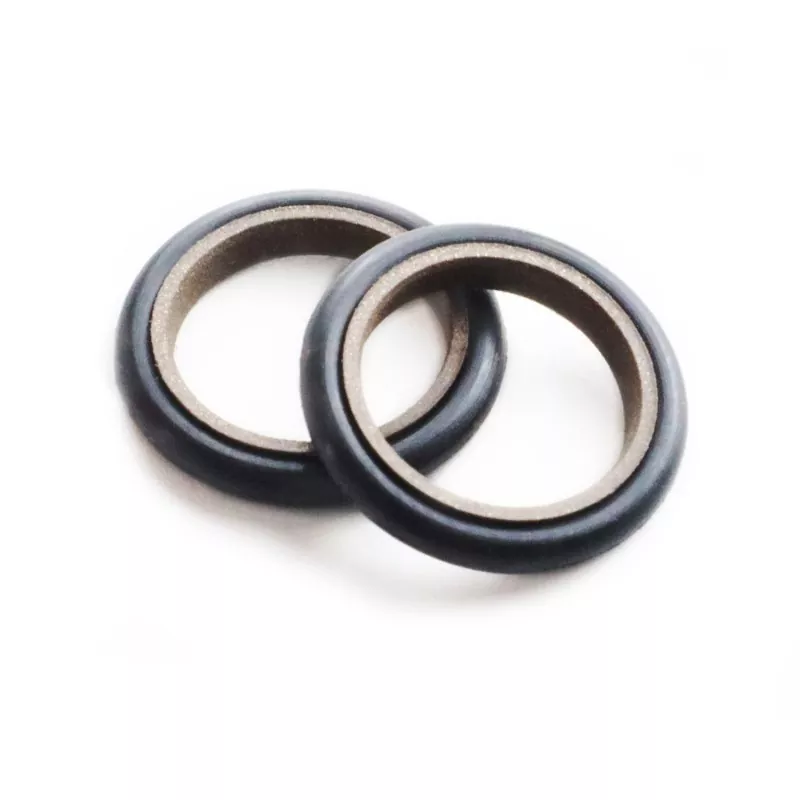

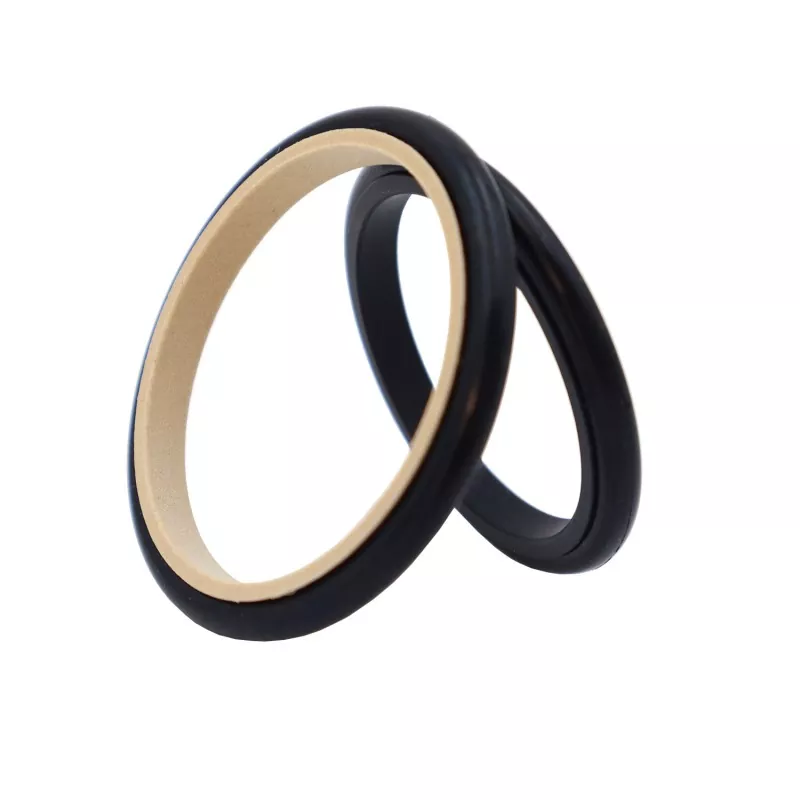

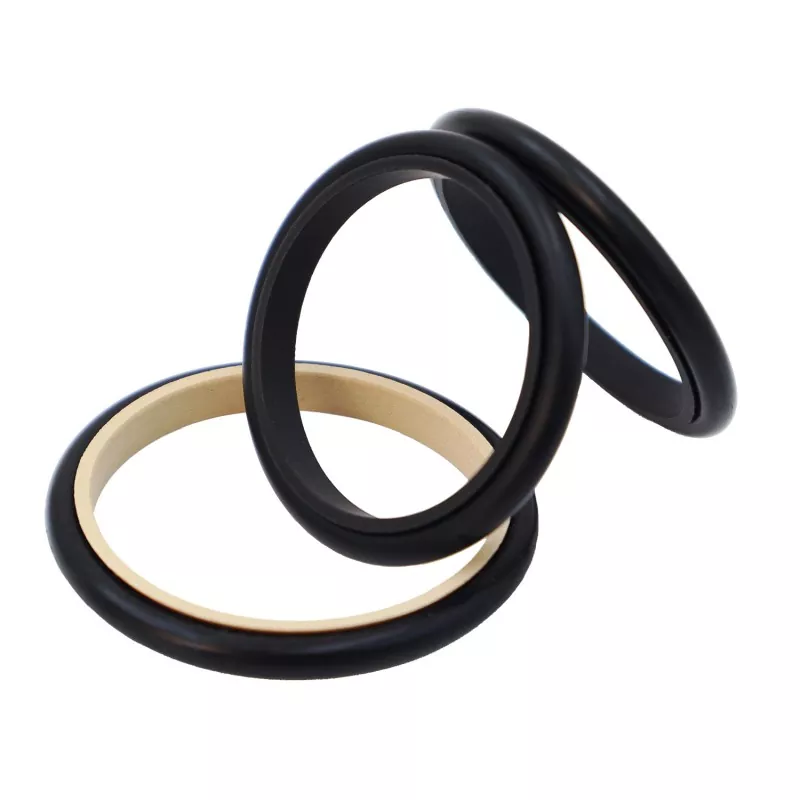

کیپ کمبی نیشن سیل ایک PTFE ٹوپی کی شکل والی مہر کی انگوٹھی اور ربڑ کی O-رنگ پر مشتمل ہے، جو ہائیڈرولک اور نیومیٹک ریسیپروکیٹنگ ایپلی کیشنز میں دو طرفہ دباؤ سیلنگ کے لیے ڈیزائن کیا گیا ہے۔ O-رنگ ریڈیل فورس فراہم کرتا ہے اور مہر کی انگوٹی پر پہننے کی تلافی کرتا ہے۔ مہر کی انگوٹھی میں ایک پتلی ہونٹ کا ڈیزائن ہے جو بہترین فالو اپ معاوضے کی صلاحیتوں کو پیش کرتا ہے، جس کے نتیجے میں سگ ماہی کی اعلی کارکردگی ہوتی ہے۔ یہ معیاری GB1235 O-ring grooves کے ساتھ مطابقت رکھتا ہے۔ چھڑی کے قطر 30 ملی میٹر سے چھوٹے کے لیے، اسپلٹ ٹائپ (کھلی) نالی کا ڈیزائن استعمال کیا جانا چاہیے۔
یہ مہر ہائیڈرولک اور نیومیٹک آپریٹنگ حالات دونوں کے لیے موزوں ہے اور دو طرفہ دباؤ کی سگ ماہی کی حمایت کرتی ہے۔ یہ فوائد پیش کرتا ہے جیسے کم رگڑ، کم سے کم ٹوٹ پھوٹ کے خلاف مزاحمت، بغیر اسٹک سلپ کے ہموار آپریشن، تیل سے پاک چکنا کے لیے موزوں، اور طویل سروس لائف۔ اس کے لیے کم سے کم تنصیب کی جگہ درکار ہوتی ہے اور یہ آسانی سے جدا کرنے اور دیکھ بھال کی اجازت دیتا ہے۔
سلیکشن نوٹ: 30 ملی میٹر یا اس سے کم راڈ ڈایا میٹر والی ایپلی کیشنز کے لیے، انسٹالیشن کے لیے اسپلٹ ٹائپ (کھلی) نالی کے استعمال کی سفارش کی جاتی ہے۔
1. ہائیڈرولک اور نیومیٹک ایپلی کیشنز دونوں کے لیے موزوں؛ دو طرفہ دباؤ سگ ماہی کی حمایت کرتا ہے.
2. کم رگڑ، کم سے کم ٹوٹ پھوٹ کی مزاحمت، اور ہموار حرکت؛ مساوی متحرک اور جامد رگڑ؛ کوئی چھڑی پرچی نہیں.
3. طویل سروس کی زندگی؛ تیل سے پاک چکنا ایپلی کیشنز کے لیے موزوں ہے۔
4. کومپیکٹ ڈیزائن؛ آسان تنصیب اور دیکھ بھال.
حد کی اقدار ایک ساتھ نہیں ہونی چاہئیں۔
|
پریشر (MPa) |
درجہ حرارت (°C) |
رفتار (m/s) |
میڈیا |
|
≤20 |
-35 سے +100 (NBR O-ring کے ساتھ) |
≤6 |
معدنیات پر مبنی ہائیڈرولک تیل، آگ سے بچنے والے سیال (HFA/HFB)، گیسیں وغیرہ۔ |
|
-20 سے +180 (FKM O-ring کے ساتھ) |
1. ساتھ والے O-ring کے لیے مواد میں شامل ہیں: R01 Nitrile ربڑ (NBR)، R02 Fluororubber (FKM) وغیرہ۔
2. سگ ماہی کی انگوٹی مواد: معیاری مواد PTFE3; متبادل مواد میں PTFE1، PTFE2، اور PTFE4 شامل ہیں۔
آرڈر ماڈل: RC13—80-PTFE3—R01 یا SPNC-80-PTFE3—R01
RC13/SPNC - ماڈل 80 - شافٹ قطر dPTFE3 - PTFE میٹریل کوڈ R01 - O-ring میٹریل کوڈ
مصنوعات کو تصریحات کے جدول میں درج کسی بھی سائز میں تیار کیا جا سکتا ہے۔
|

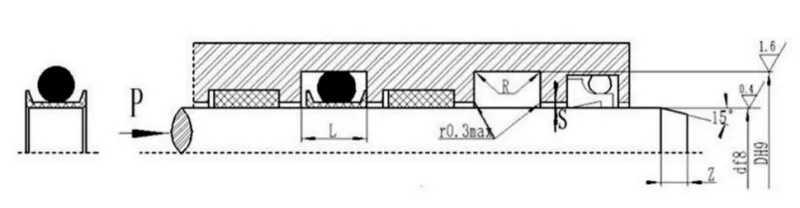

شافٹ قطر کی حد d f8 |
نالی کا قطر D H9 |
نالی کی چوڑائی L+0.2 |
کونے کا رداس Rmax |
ریڈیل کلیئرنس سمیکس |
چمفر زمین |
O-رنگ تار قطر d0 |
|
|
ہائیڈرولک ایپلی کیشنز کے لیے |
کم رگڑ نیومیٹک اور ہائیڈرولک ایپلی کیشنز کے لیے |
||||||
|
3~10 |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
