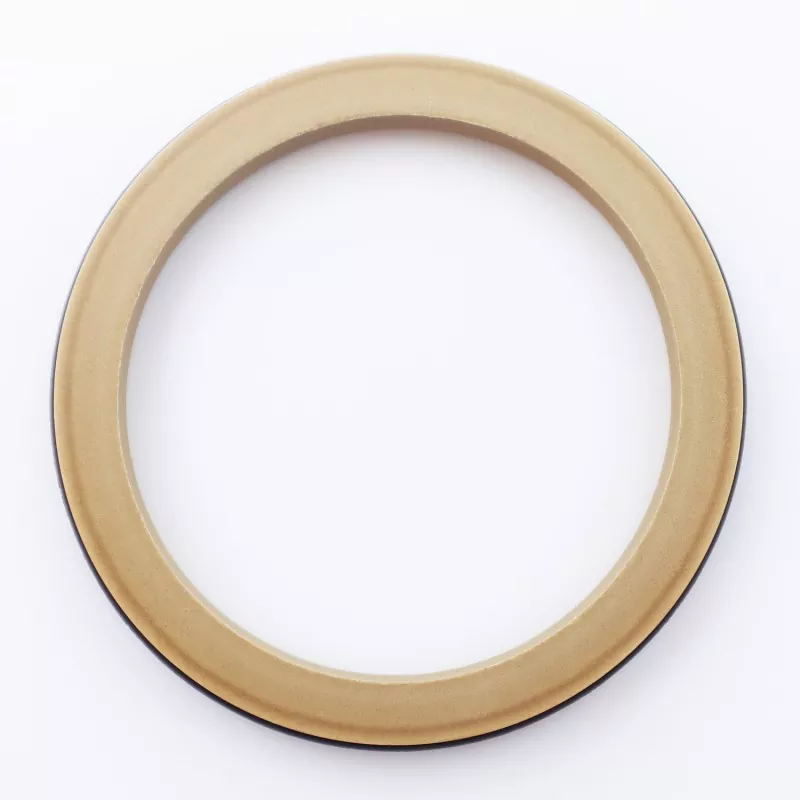

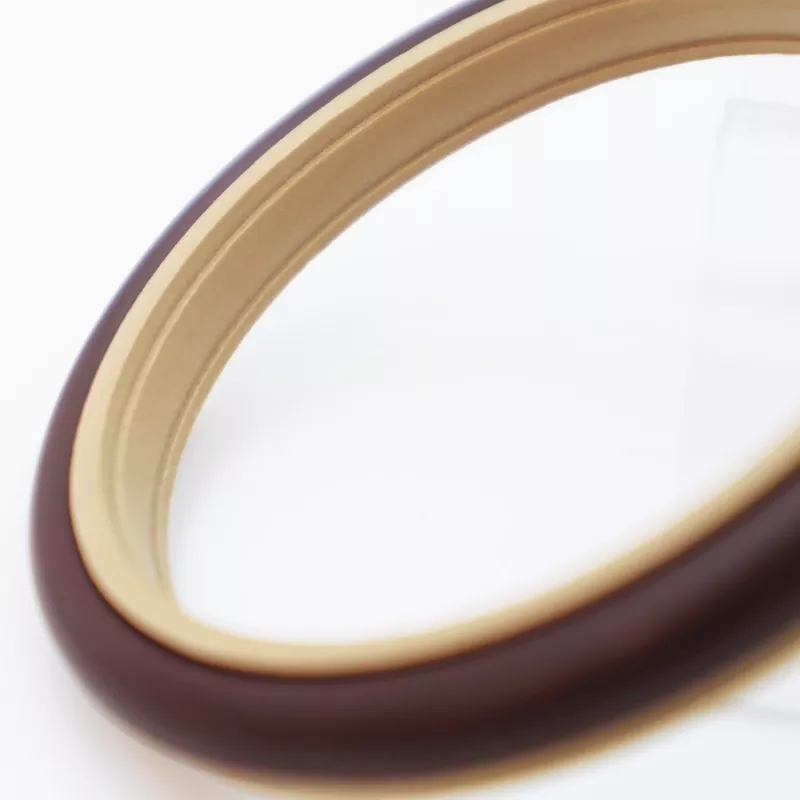

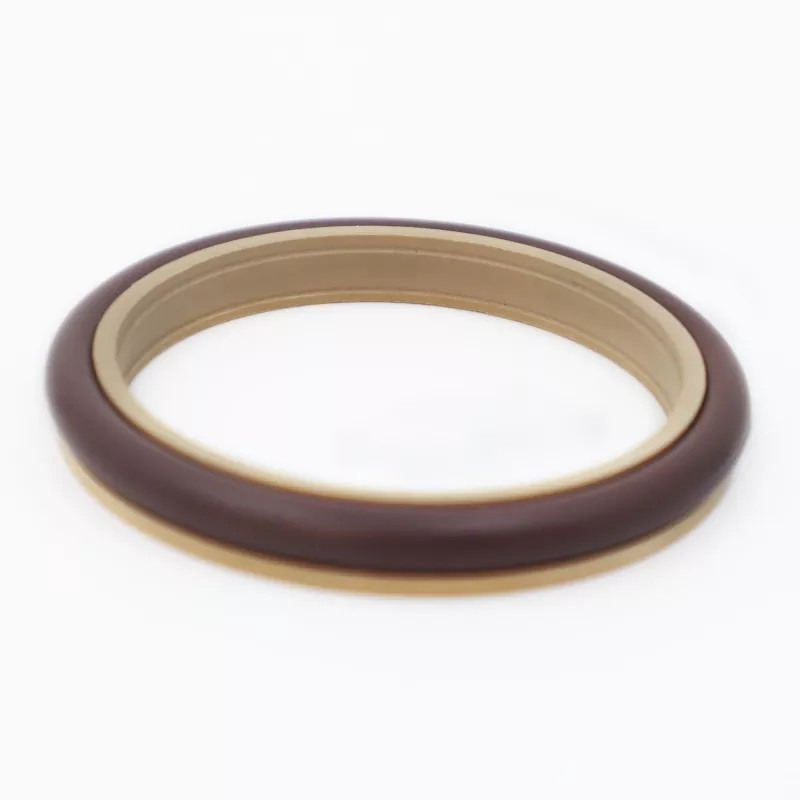

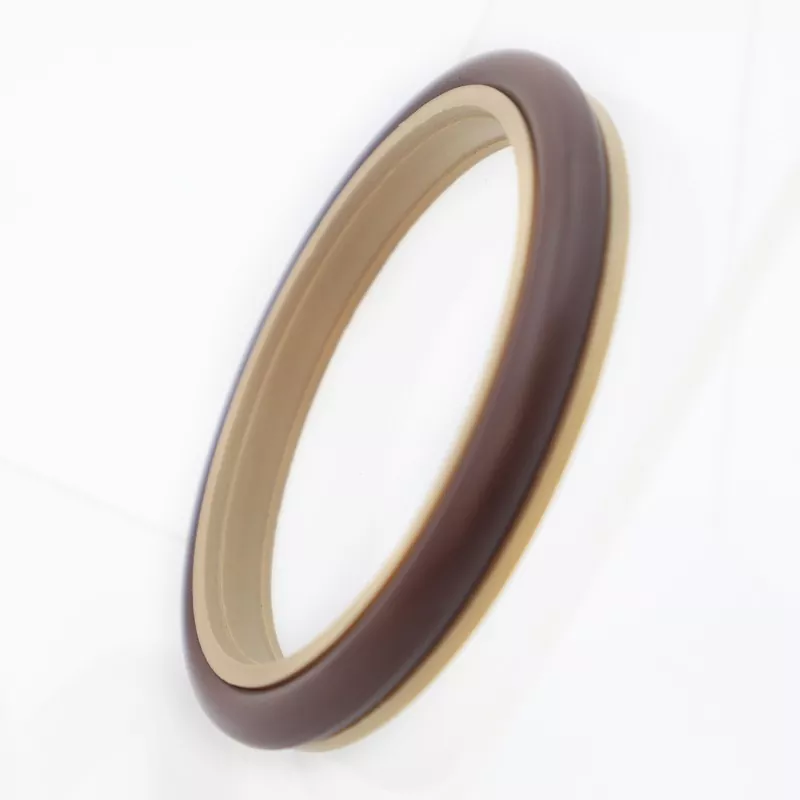

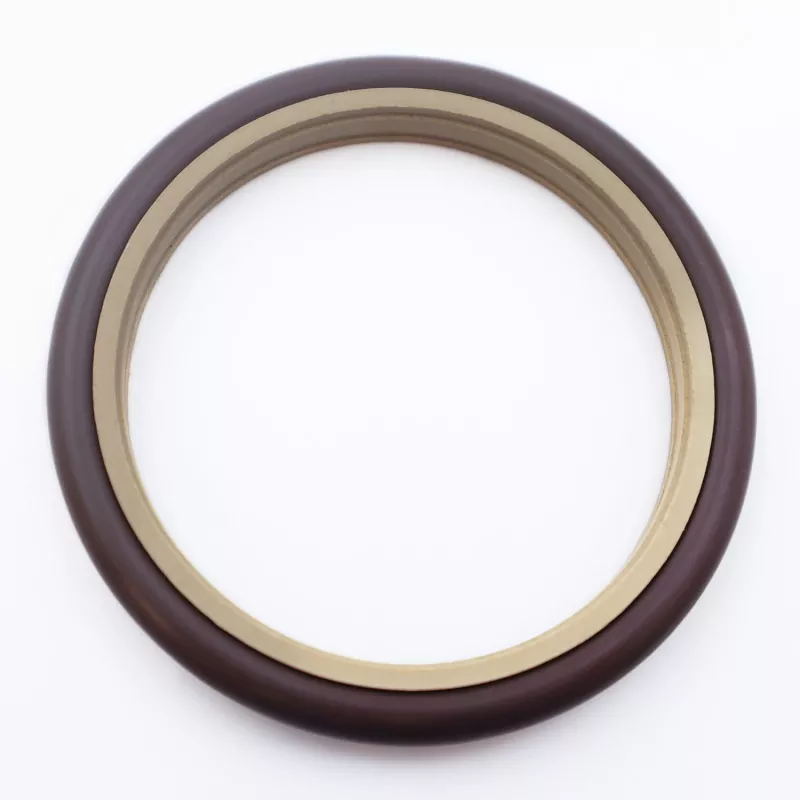

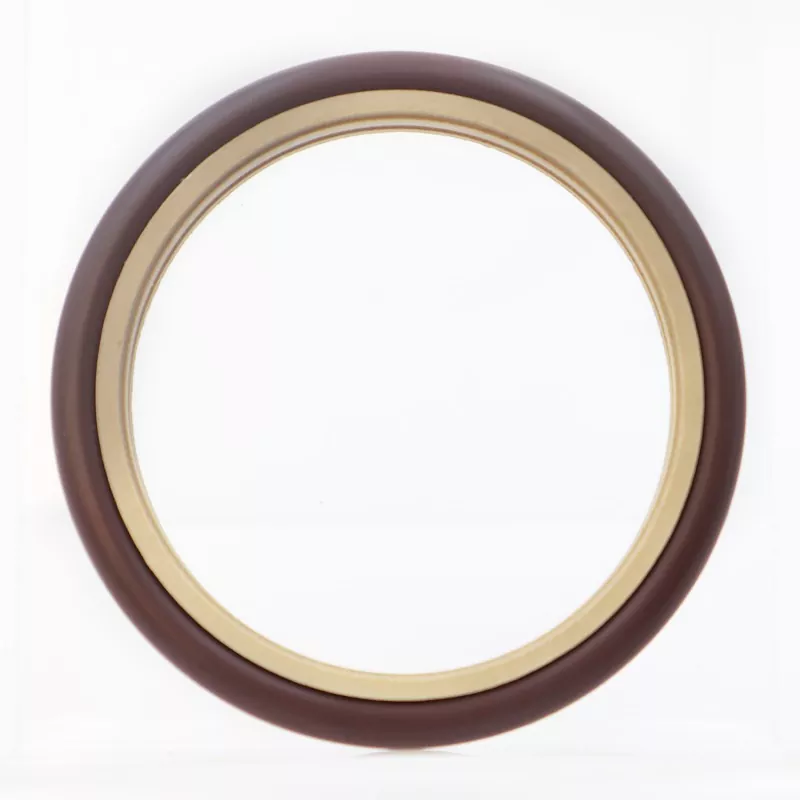

RC2051-B/G ٹوتھڈ کمبی نیشن روٹری شافٹ سیل بھرے ہوئے PTFE اور ربڑ کی O-ring سے بنی ٹوتھڈ سیلنگ انگوٹھی پر مشتمل ہے۔ یہ ہائیڈرولک اور نیومیٹک ایپلی کیشنز میں یک طرفہ سگ ماہی کے لیے ڈیزائن کیا گیا ہے جس میں باہمی اور روٹری حرکت دونوں شامل ہیں۔ اہم خصوصیات میں طویل سروس لائف، کم رگڑ، بہترین سگ ماہی کارکردگی، اور ایک کمپیکٹ ڈیزائن شامل ہیں۔ یہ واٹر ہائیڈرولک روٹری سیلنگ ایپلی کیشنز میں شاندار سگ ماہی کے نتائج اور کم سے کم رگڑ مزاحمت بھی فراہم کرتا ہے۔
یہ پانی ہائیڈرولک روٹری آپریٹنگ حالات میں بھی قابل اعتماد سگ ماہی کارکردگی کو برقرار رکھتا ہے، مؤثر طریقے سے شافٹ کی سطح کے لباس کو کم کرتا ہے اور سامان کے رساو کے خطرے کو کم کرتا ہے۔ ہم OEM کلائنٹس سے مصنوعات کے انتخاب، موازنہ اور بلک خریداری کے حوالے سے پوچھ گچھ کا خیرمقدم کرتے ہیں۔
حد کی اقدار ایک ساتھ نہیں ہونی چاہئیں۔
|
پریشر (MPa) |
درجہ حرارت (°C) |
حوالہ PV قدر (MPa·m/s) |
حوالہ کی رفتار (m/s) |
درمیانہ |
|
≤70 (معیاری قسم) |
-35 سے +100 (NBR O-ring) |
≤10 |
<2 |
ہائیڈرولک تیل، ایملشن، پانی، ہوا، وغیرہ |
|
≤30 (تیز رفتار کی قسم) |
-20 سے +200 (FKM O-ring) |
<6 |
1. ہم آہنگ O-ring مواد میں شامل ہیں: RO1 Nitrile ربڑ (NBR)، RO2 فلورو ربڑ (FKM) وغیرہ۔
2. سگ ماہی کی انگوٹی مواد: معیاری مواد PTFE4؛ دیگر دستیاب اختیارات میں PTFE1، PTFE2، PTFE3، اور PTFE5 شامل ہیں۔
آرڈر ماڈل: RC2051—80x91.7x7.6—PTFE3—R01
ماڈل - d x D x L - میٹریل کوڈ
مخصوص حدود میں نردجیکرن دستیاب ہیں۔
|

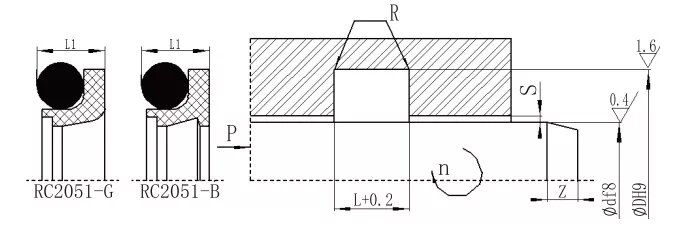

d f8 معیاری قسم RC2051 |
d f8 لائٹ ڈیوٹی RC2051-Q |
d f8 ہیوی ڈیوٹی RC2051-Z |
ڈی ایچ 9 |
L+0.2 |
L1 |
Rmax |
سمیکس |
زمین |
کرو |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
-- |
5~15.9 |
-- |
d+4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15.9 |
16~38.9 |
-- |
d+6.3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
39~107.9 |
5~15.9 |
d+8.2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
108~670.9 |
16~38.9 |
d+11.7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
671-999 |
39~107.9 |
d+15.5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671-999 |
1000-1599 |
108~670.9 |
d+19.4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671-999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
نوٹ: 1. شافٹ کے قطر ≤30 ملی میٹر کے لیے، ایک کھلی نالی کے ڈیزائن کی سفارش کی جاتی ہے۔
2. یہ سفارش کی جاتی ہے کہ گھومنے والی شافٹ کی سطح کی سختی HRC 58 سے زیادہ ہو۔
