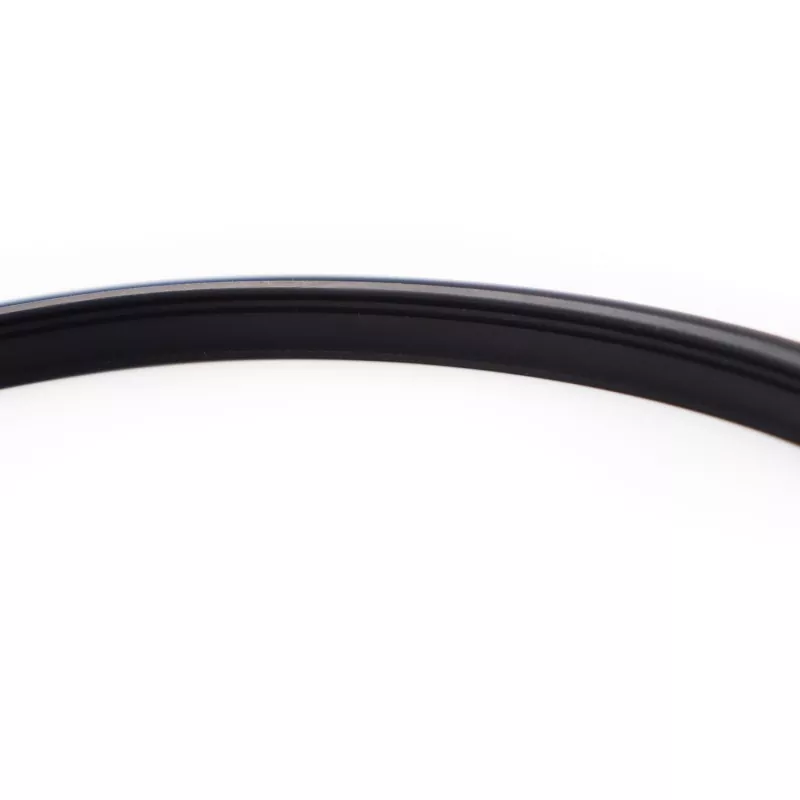

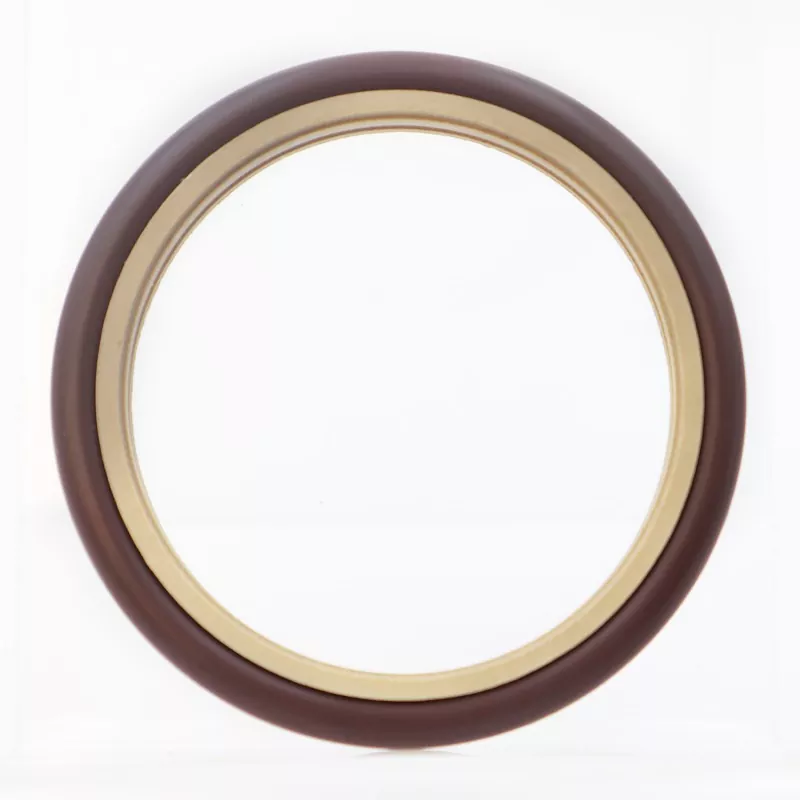

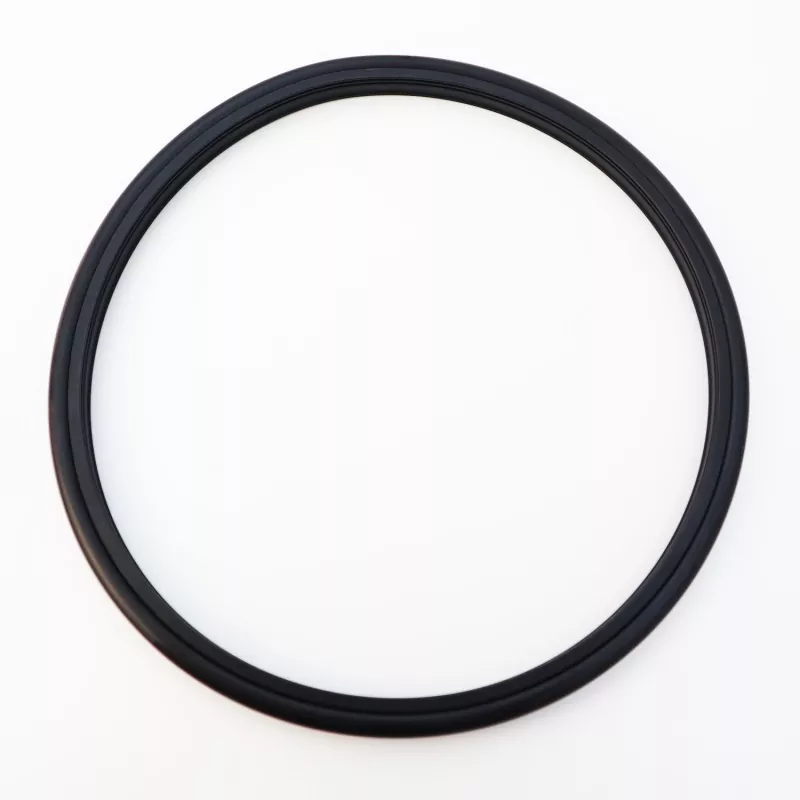

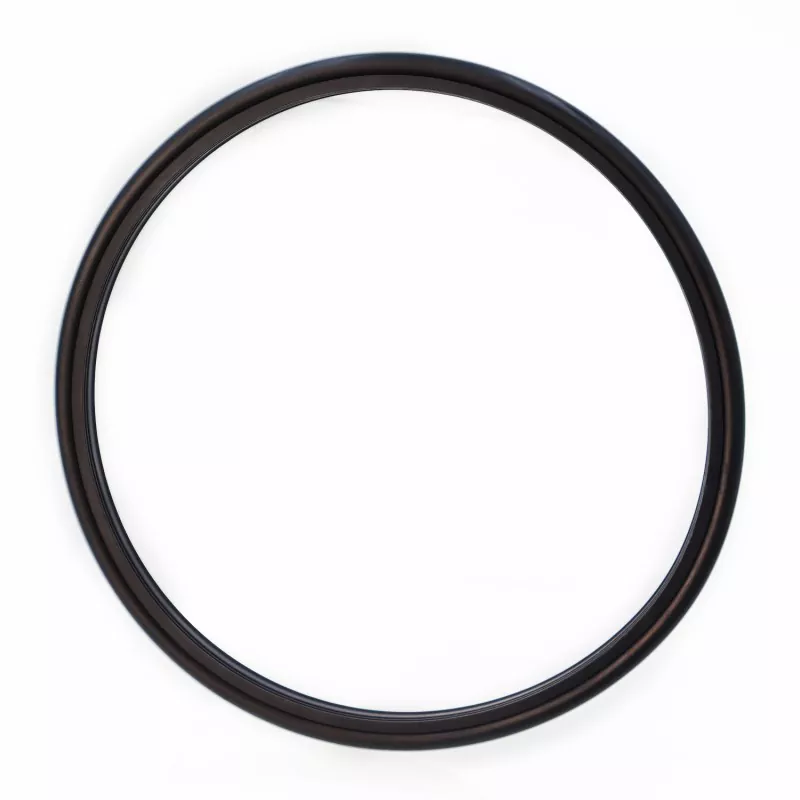

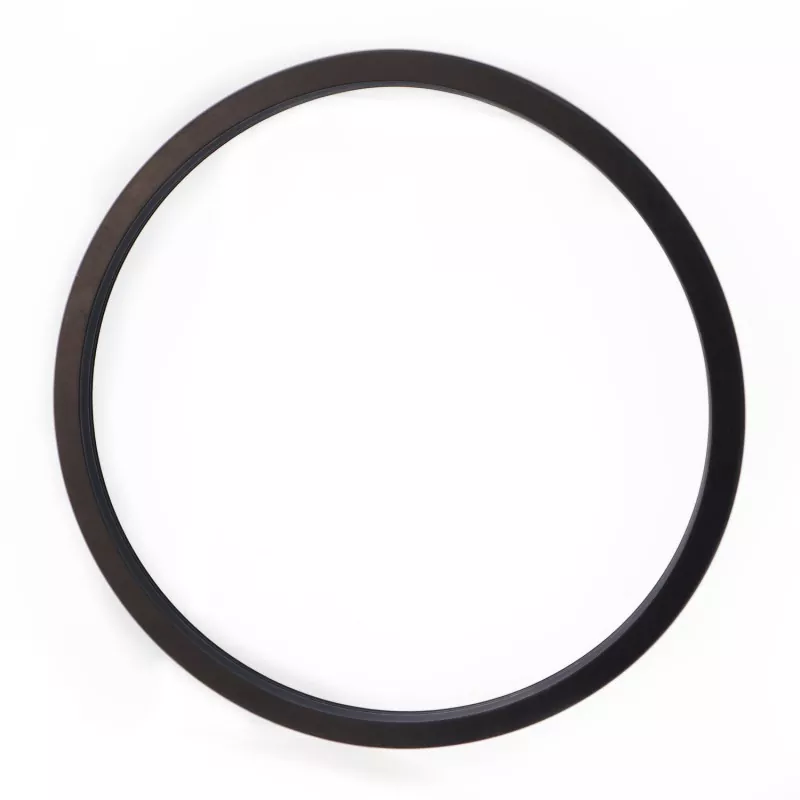

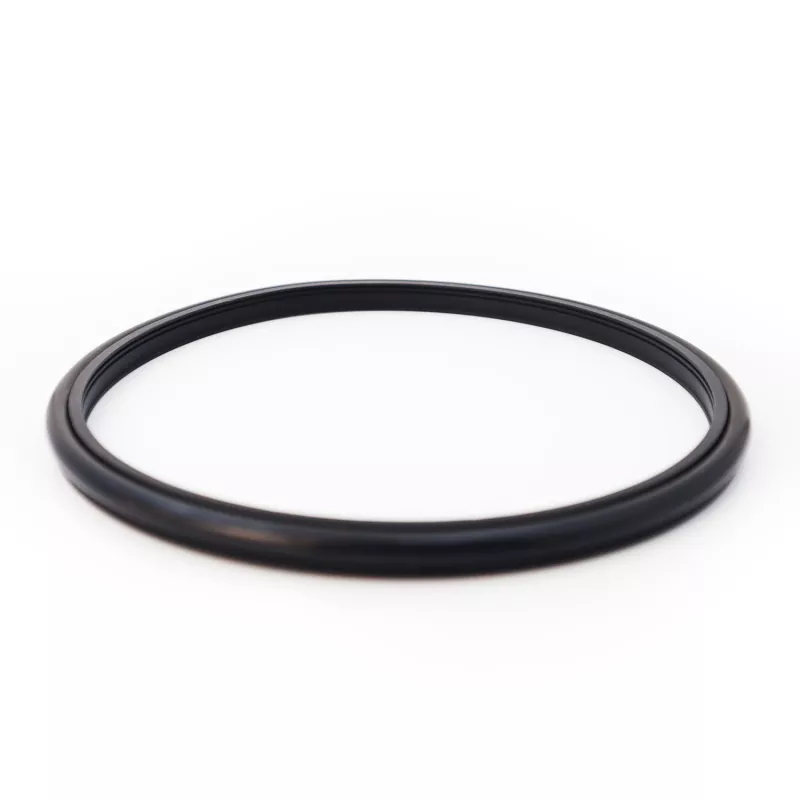

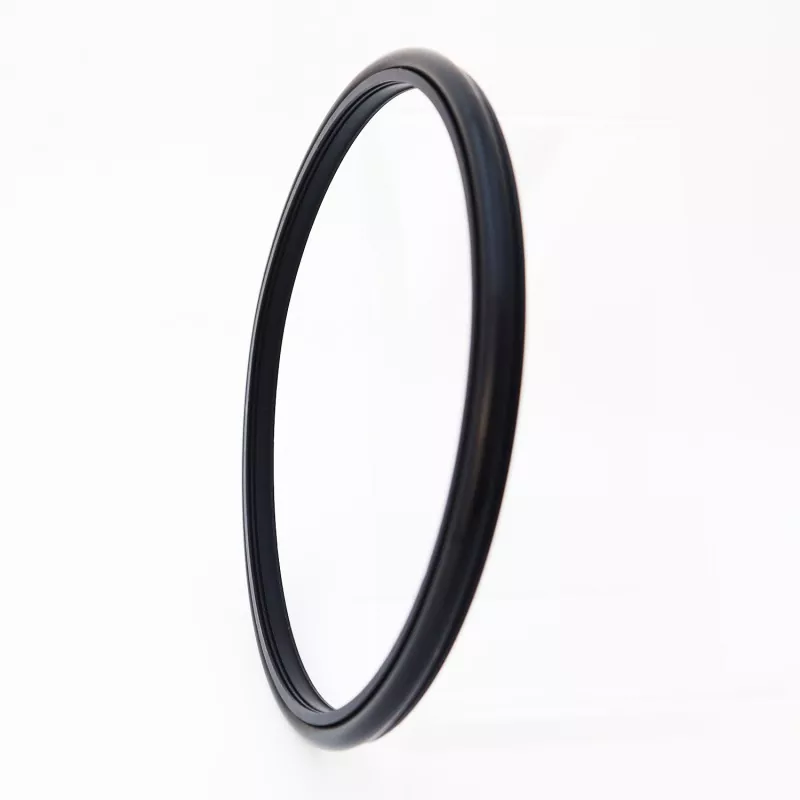

RC2061 Reinforced Toothed Combination Seal (سیمنٹ سلری سیلنگ کے لیے ڈیزائن کیا گیا ہے) ایک خاص طور پر ڈیزائن کردہ دانتوں والی سگ ماہی کی انگوٹھی پر مشتمل ہے جو اعلیٰ کارکردگی والے انجینئرنگ پلاسٹک اور ربڑ کی O-ring سے بنی ہے۔ یہ ہائیڈرولک ریکپروکیٹنگ اور روٹری ایپلی کیشنز میں یک طرفہ سگ ماہی کے لئے موزوں ہے۔ اس کی مرضی کے مطابق ہونٹ کی موٹائی سیمنٹ کی گندگی اور کیچڑ کی نجاست کے کٹاؤ کے خلاف مزاحمت کرتی ہے، قابل اعتماد سگ ماہی اور کم رگڑ کو یقینی بناتی ہے جبکہ تنصیب کی کم سے کم جگہ کی ضرورت ہوتی ہے۔ ڈیزائن آسان اسمبلی اور دیکھ بھال کی سہولت فراہم کرتا ہے اور درمیانے درجے میں ذرات کی وجہ سے مہر کی تیزی سے انحطاط کو مؤثر طریقے سے کم کرتا ہے۔
یہ بنیادی طور پر ایپلی کیشنز میں استعمال ہوتا ہے جیسے پلنجر پمپ، مٹی پمپ، سکرو ڈرلنگ ٹولز، ڈرلنگ رگ، تیل کی تلاش کا سامان، اور کنکریٹ مکسنگ پلانٹس۔ اہم خصوصیات میں طویل سروس لائف، کم رگڑ، بہترین سگ ماہی کارکردگی، ایک کمپیکٹ فٹ پرنٹ، اور تنصیب اور دیکھ بھال میں آسانی شامل ہیں۔
جب کیچڑ جیسے میڈیا کو سیل کرنے کے لیے استعمال کیا جاتا ہے، تو اسے دو (یا زیادہ) سگ ماہی عناصر کے درمیان چکنا کرنے والی چکنائی لگانے کی سفارش کی جاتی ہے۔
اقدار کو محدود کرنا ایک ساتھ نہیں ہونا چاہیے۔
|
پریشر (MPa) |
درجہ حرارت (°C) |
رفتار (m/s) |
درمیانہ |
|
|
باہمی حرکت |
گردشی حرکت |
|||
|
≤100 |
-35 سے +100 (NBR O-ring کے ساتھ) |
≤6 |
≤2 |
پانی، مٹی، خام تیل، ہائیڈرولک تیل، ایملشن |
|
-20 سے +200 (FKM O-ring کے ساتھ) |
||||
1. ہم آہنگ O-ring مواد میں شامل ہیں: RO1 Nitrile ربڑ (NBR)، RO2 Fluoroelastomer (FKM) وغیرہ۔
2. سگ ماہی کی انگوٹی مواد: معیاری مواد PTFE4؛ دیگر دستیاب مواد میں PTFE2، PTFE3، PTFE5، UPE، PK1، PK2، وغیرہ شامل ہیں۔
آرڈر ماڈل: RC2061-80*91.7*7.6-PTFE4-R01 (ماڈل - شافٹ قطر * نالی قطر * نالی کی چوڑائی - میٹریل کوڈ)
مخصوص رینج کے اندر کسی بھی سائز میں دستیاب ہے۔
|
شافٹ قطر کی حد معیاری قسم d f8 RC2061 |
شافٹ قطر کی حد ہیوی ڈیوٹی d f8 RC2061-Z |
نالی کا قطر ڈی ایچ 9 |
نالی کی چوڑائی L+0.2 |
مہر کی چوڑائی L1 |
کونے کا رداس Rmax |
ریڈیل کلیئرنس Smax |
چمفر زمین |
O-ring کراس سیکشن قطر |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |

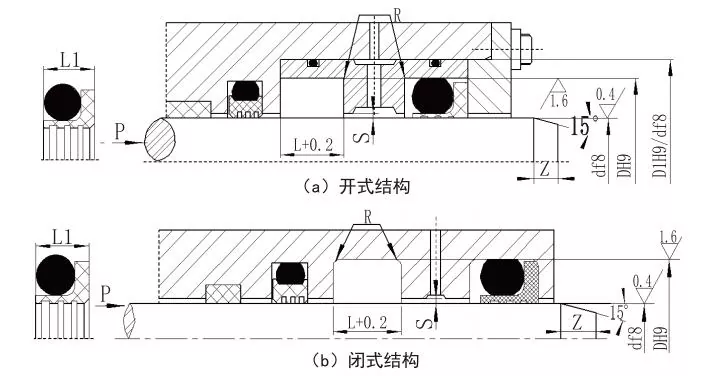

نوٹ: 1. شافٹ کے قطر ≤30 ملی میٹر کے لیے، ایک کھلی نالی کے ڈیزائن کی سفارش کی جاتی ہے۔
2. روٹری سیلنگ ایپلی کیشنز کے لیے، HRC ≥58 کی شافٹ سطح کی سختی کی سفارش کی جاتی ہے۔
3. 30 MPa سے زیادہ دباؤ کے لیے، اخراج کے فرق کے لیے H8/f8 فٹ کی سفارش کی جاتی ہے۔
