1. بہترین کیمیائی مزاحمت
2. وسیع آپریٹنگ درجہ حرارت کی حد
3. کم لمب اور تیل سے پاک چکنا کرنے کے لئے موزوں
4. کم سے کم بجلی کی کھپت کے ل low کم رگڑ
5. اعلی لکیری رفتار کے لئے موزوں
6. کوئی چھڑی پرچی اثر نہیں ، طویل وقت کے بعد کم شروعاتی مزاحمت
7. غیر منظم گھومنے والی شافٹ کے لئے موزوں (پی ٹی ایف ای ہونٹوں کے مہروں کے مناسب انتخاب کے ساتھ)
8. ہائی پریشر ایپلی کیشنز کے لئے موزوں
عام ایپلی کیشنز میں شامل ہیں: روٹری کمپریسرز ، سکرو کمپریسرز ، ٹرانسمیشن/گیئر باکسز ، بلورز ، انجن ، مشین ٹولز ، پمپ ، ہائیڈرولک موٹرز ، سنٹری فیوجس وغیرہ۔
ملن سطحوں کے لئے سختی کی ضروریات
تجویز کردہ سختی: HRC ≥ 58. مطلوبہ سختی بہت سے عوامل پر منحصر ہے۔ کم دباؤ اور کم رفتار ایپلی کیشنز کے ل sof ، نرم گھومنے والی شافٹ بھی مناسب ہیں۔ نرم دھاتوں کے لئے ، PTFE6 ہونٹ مہروں کی سفارش کی جاتی ہے۔
ملن سطحوں کے لئے معیار کی ضروریات RA = 0.2-0.63 UM RZ = 1-3UM RMAX = 1-4UM
|
کراس سیکشنل شکل |
ماڈل |
دباؤ |
درجہ حرارت |
رفتار |
میڈیم |
|
|
RCS-A. |
0.5 |
-35 ~+200 |
40 |
تیل ، گیس ، پانی ، وغیرہ۔ |
|
|
RCS-B |
2 |
-35 ~+200 |
20 |
تیل ، گیس ، پانی ، وغیرہ۔ |
|
|
آر سی ایس سی |
1 |
-35 ~+200 |
20 |
تیل ، گیس ، پانی ، وغیرہ۔ |
|
|
RCS-D |
2 |
-35 ~+200 |
20 |
تیل ، گیس ، پانی ، وغیرہ۔ |
سیال متحرک سرپل ریکرولیشن مہر: آر سی ایس-ڈی قسم سرپل ریکرولیشن پیٹرن کے ساتھ ایک ہونٹ مہر کا استعمال کرتی ہے ، جس سے سگ ماہی کی کارکردگی کو بہتر بنایا جاتا ہے۔ گھومنے والے شافٹ کو صرف ایک ہی سمت میں گھومنے کی اجازت ہے۔

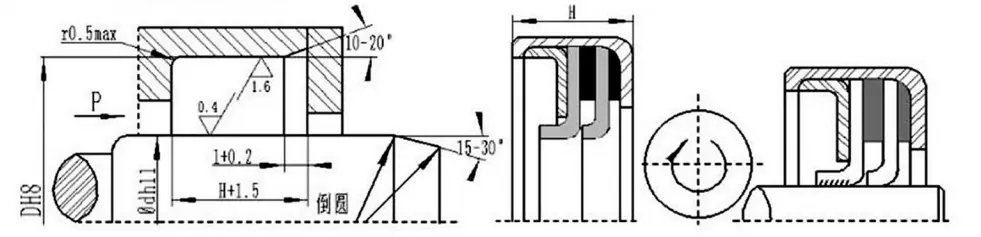

تنصیب کے مقام کی ضروریات
ترتیب دینے کی مثال: RCS-A-65 × 85 × 10 ماڈل-D × D × H
|
d*d*h |
d*d*h |
d*d*h |
d*d*h |
d*d*h |
d*d*h |
d*d*h |
d*d*h |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
براہ کرم ہماری کمپنی سے رابطہ کریں۔ RC2057 ماڈل 1600 ملی میٹر کی زیادہ سے زیادہ لمبائی والی مصنوعات کی پیش کش کرتا ہے۔
پی ٹی ایف ای آئل سیل انسٹالیشن گائیڈ
1. تیل کی مہر اور انسٹالیشن کے تمام حصوں کو صاف اور چکنا۔
2. تنصیب سے پہلے ، تیل کی مہر کو ہموار شافٹ پر اسی قطر کے ساتھ لگایا جانا چاہئے جس میں شافٹ زیادہ سخت اور تنصیب کی ناکامی کو روکتا ہے ، اور ابتدائی آپریشن کے دوران زیادہ گرمی سے بچنے کے لئے۔
3. تنصیب سے پہلے ، بیرونی قطر پر رساو کو روکنے کے لئے تیل مہر کے بیرونی طواف اور اختتامی چہرے پر سیلانٹ (جیسے لوکیٹائٹ 601 یا 641) لگائیں۔
4. جب پی ٹی ایف ای آئل سیل ہونٹ کو شافٹ پر فٹ کیا جائے تو ، پی ٹی ایف ای آئل سیل ہونٹ کو دھاگوں ، کی ویز وغیرہ سے سگ ماہی کے ہونٹ کو پہنچنے والے نقصان کو روکنے کے لئے محفوظ کیا جانا چاہئے۔
5۔ ہونٹوں کو نقصان سے بچانے کے لئے پی ٹی ایف ای آئل مہر انسٹال کرنے کے لئے ایک گائیڈ آستین کا استعمال کیا جانا چاہئے۔ گائیڈ آستین میں رہنمائی کے آخر میں 15 ڈگری ٹپر زاویہ ہوتا ہے ، اور دوسرے سرے کا اندرونی سوراخ شافٹ پر سلائڈنگ فٹ ہے۔ گائیڈ آستین کا بیرونی قطر شافٹ قطر + 1 ملی میٹر ہے ، جس میں ہموار سطح اور گول کناروں ہیں۔ پی ٹی ایف ای آئل مہر کی تنصیب کے لئے شکل 1 دیکھیں۔
6. گائیڈ آستین کے مواد کو سخت پلاسٹک ہونے کی سفارش کی جاتی ہے۔
7. تیل کی مہر انسٹال ہونے کے بعد ، اسے کلیمپنگ ڈیوائس کے ساتھ طے کرنا چاہئے اور بیرونی فریم اور اختتامی چہرے پر سیلنٹ کے ساتھ مہر لگانا چاہئے۔ پی ٹی ایف ای آئل مہر کو ٹھیک کرنے کے لئے شکل 2 دیکھیں۔

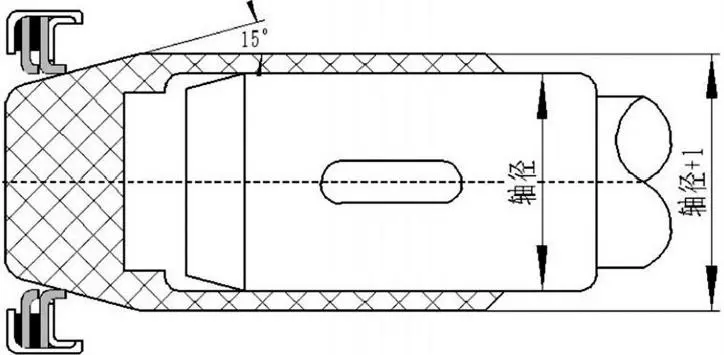

چترا 1۔ پی ٹی ایف ای آئل مہر کی تنصیب۔

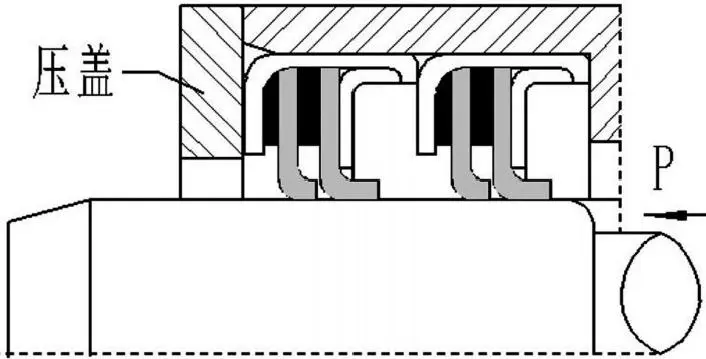

چترا 2۔ پی ٹی ایف ای آئل مہر کی فکسنگ۔
