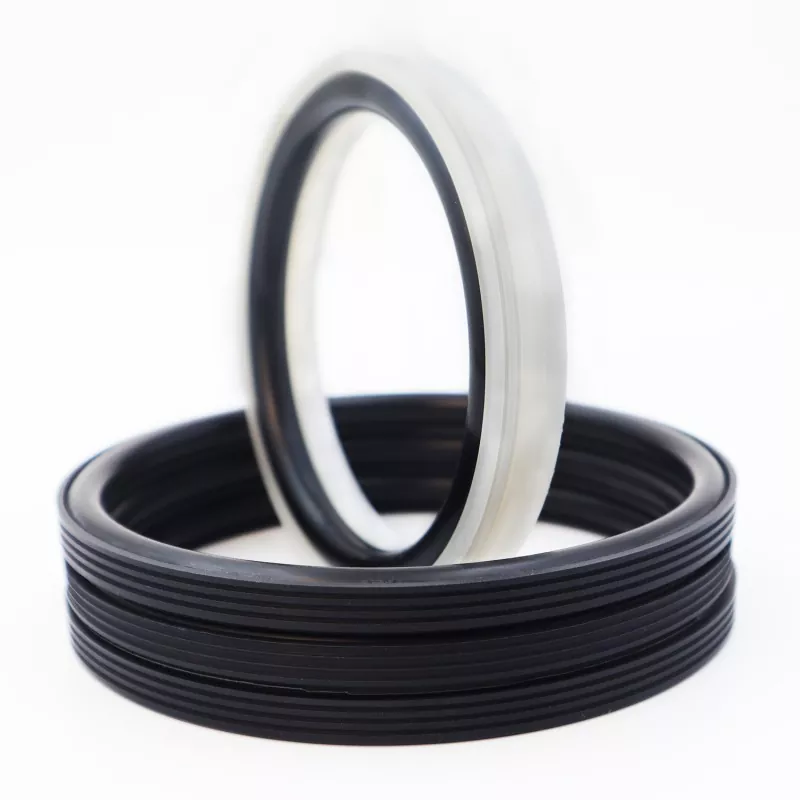

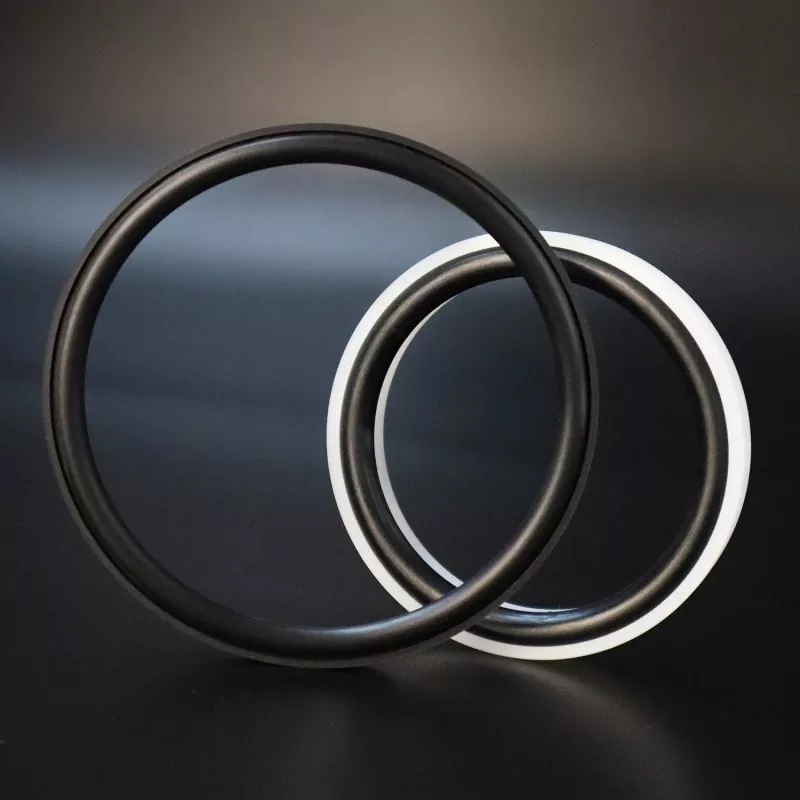

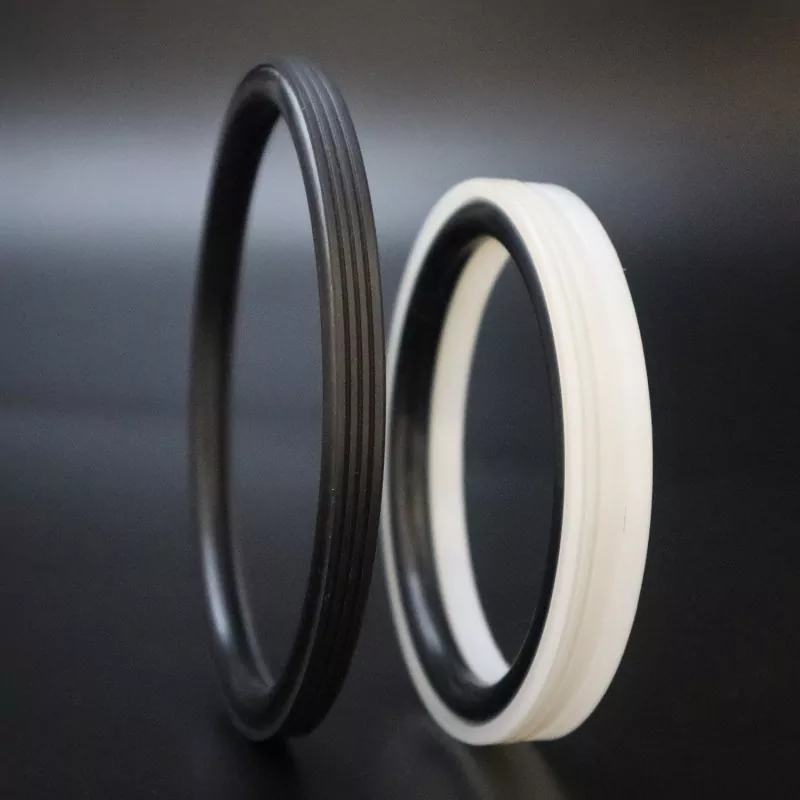

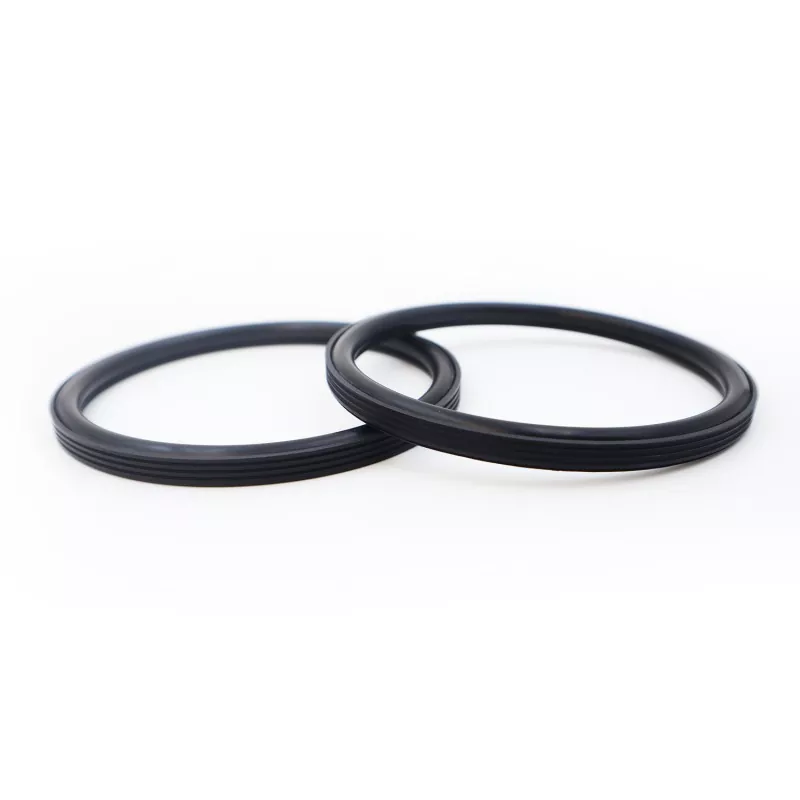

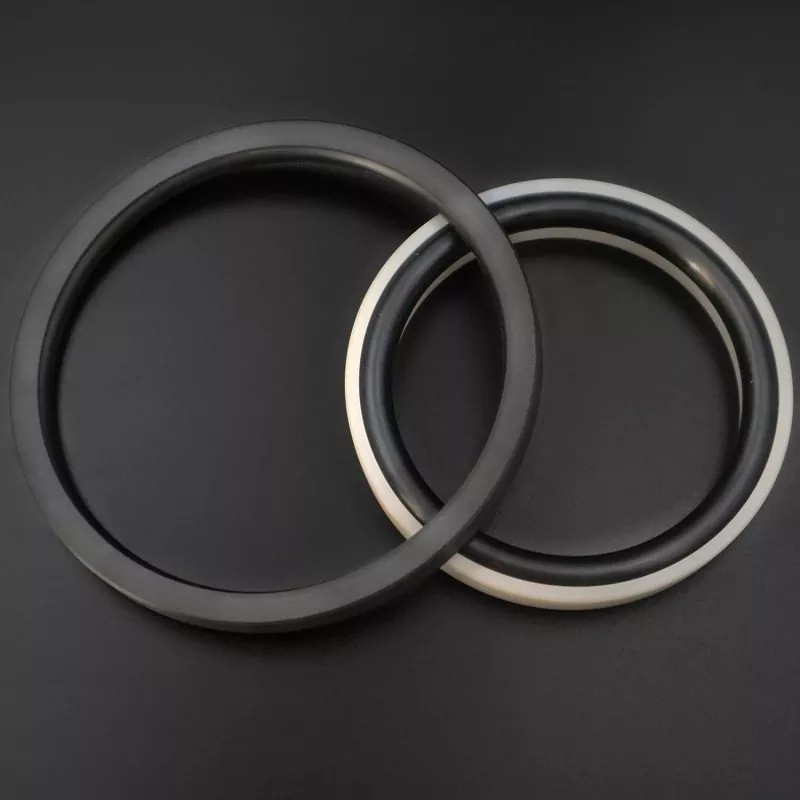

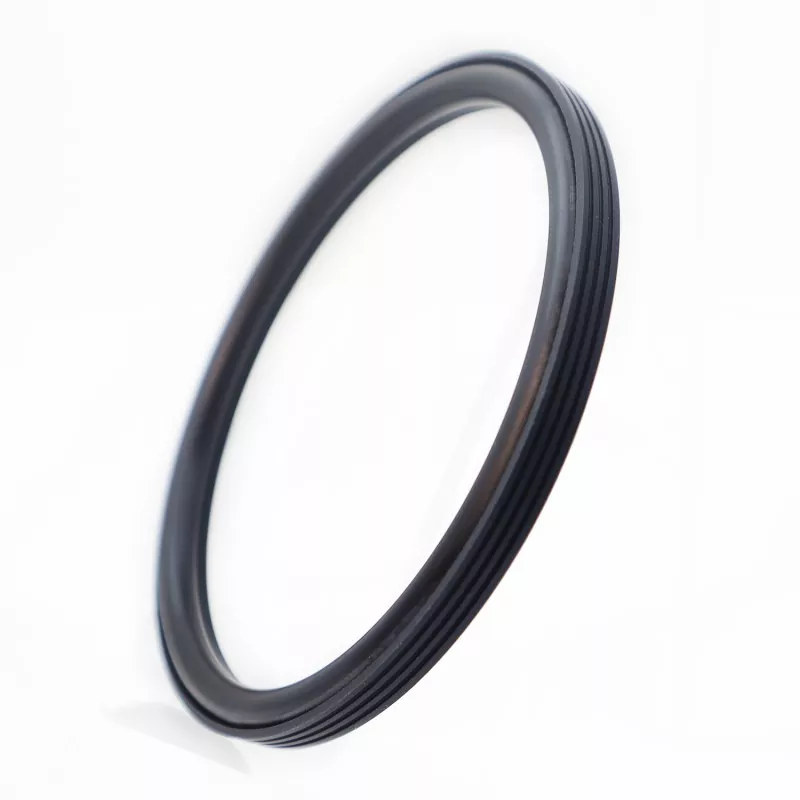

RC2062 Reinforced Toothed Piston Seal ایک خاص طور پر ڈیزائن کردہ دانتوں والی سگ ماہی کی انگوٹھی پر مشتمل ہے جو اعلیٰ کارکردگی والے انجینئرنگ پلاسٹک اور ربڑ کی O-ring سے بنی ہے۔ یہ ہائیڈرولک ریکپروکیٹنگ اور روٹری ایپلی کیشنز میں یک طرفہ سگ ماہی کے لئے موزوں ہے۔
اس میں لمبی سروس لائف، کم رگڑ، بہترین سگ ماہی کارکردگی، ایک کمپیکٹ فٹ پرنٹ، اور تنصیب اور دیکھ بھال میں آسانی ہے۔ سگ ماہی کے ہونٹ اور موٹائی کا بہترین ڈیزائن سیمنٹ سلری جیسے سخت میڈیا کے سامنے آنے پر بھی مؤثر سگ ماہی کو یقینی بناتا ہے۔
اس کے کمپیکٹ مجموعی ڈھانچے کے ساتھ، یہ تنصیب کی جگہ کی ضروریات کو کم کرتا ہے اور سائٹ پر آسان اسمبلی اور بعد میں دیکھ بھال کی سہولت فراہم کرتا ہے۔ یہ سلیری ہینڈلنگ ایپلی کیشنز میں پسٹن چیمبرز کے لیے ایک قابل اعتماد سگ ماہی حل کے طور پر کام کرتا ہے۔ ہم صنعتی آلات کے مینوفیکچررز کو اس پروڈکٹ کا جائزہ لینے، موازنہ کرنے اور بلک آرڈر دینے کی دعوت دیتے ہیں۔
اقدار کو محدود کرنا ایک ساتھ نہیں ہونا چاہیے۔
|
پریشر (MPa) |
درجہ حرارت (°C)
|
رفتار (m/s) |
درمیانہ |
|
|
باہمی حرکت |
گردشی حرکت |
|||
|
≤100 |
-35 سے +100 (NBR O-ring کے ساتھ) |
≤6 |
≤2 |
پانی، مٹی، خام تیل، ہائیڈرولک تیل، ایملشن |
|
-20 سے +200 (FKM O-ring کے ساتھ) |
||||
1. ہم آہنگ O-ring مواد میں شامل ہیں: RO1 Nitrile ربڑ (NBR)، RO2 Fluoroelastomer (FKM) وغیرہ۔
2. سگ ماہی کی انگوٹی مواد: معیاری مواد PTFE4؛ دیگر دستیاب مواد میں PTFE2، PTFE3، PTFE5، UPE، PK1، PK2، وغیرہ شامل ہیں۔
آرڈر ماڈل: RC2062-80*68.3*7.6-PTFE4-R01
ماڈل - بور قطر * نالی قطر * نالی کی چوڑائی - میٹریل کوڈ
پیرامیٹرز کے اندر کوئی بھی سائز دستیاب ہے۔
|

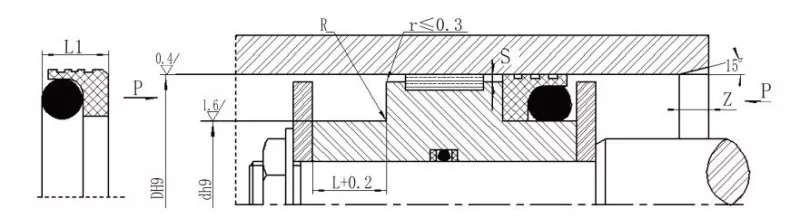

بور سائز کی حد معیاری قسم ڈی ایچ 9 RC2062 |
بور کی حد ہیوی ڈیوٹی ڈی ایچ 9 RC2062-Z |
نالی کا قطر d h9 |
نالی کی چوڑائی L+0.2 |
مہر کی چوڑائی L1 |
کونے کا رداس Rmax |
ریڈیل کلیئرنس Smax |
چمفر زمین |
O-ring کراس سیکشن قطر |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
نوٹ: 1. بور کے قطر ≤30 ملی میٹر کے لیے، ایک کھلی نالی کے ڈیزائن کی سفارش کی جاتی ہے۔
2. 30 MPa سے زیادہ دباؤ کے لیے، اخراج کے فرق کے لیے H8/f8 فٹ کی سفارش کی جاتی ہے۔
