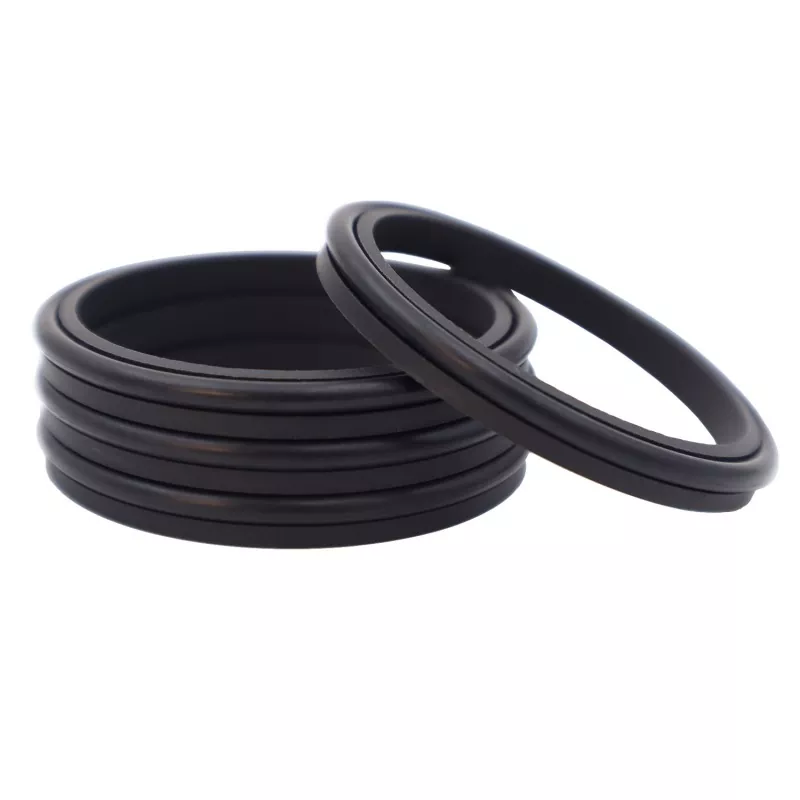

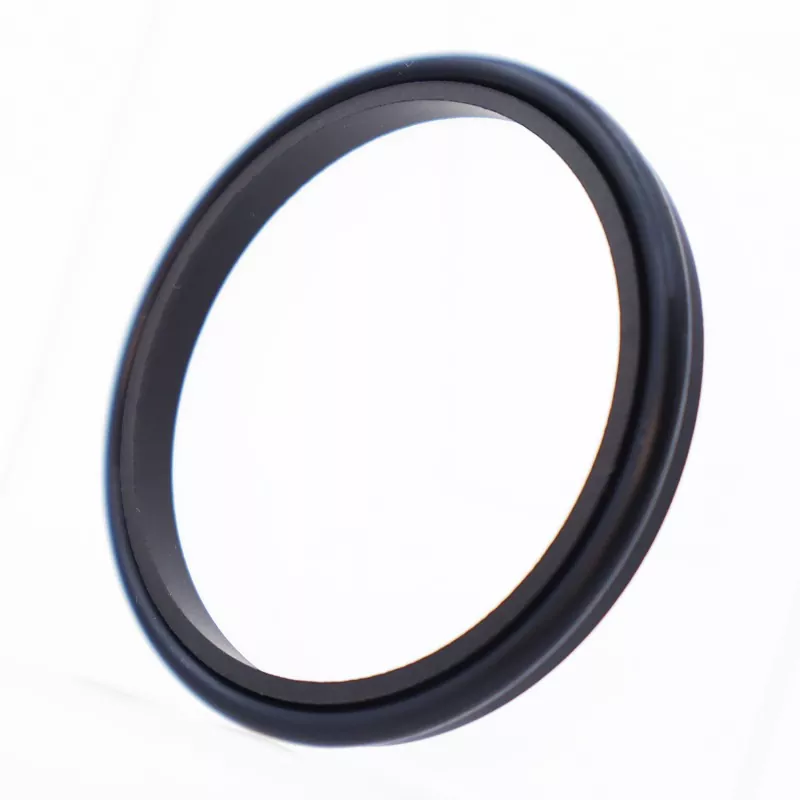

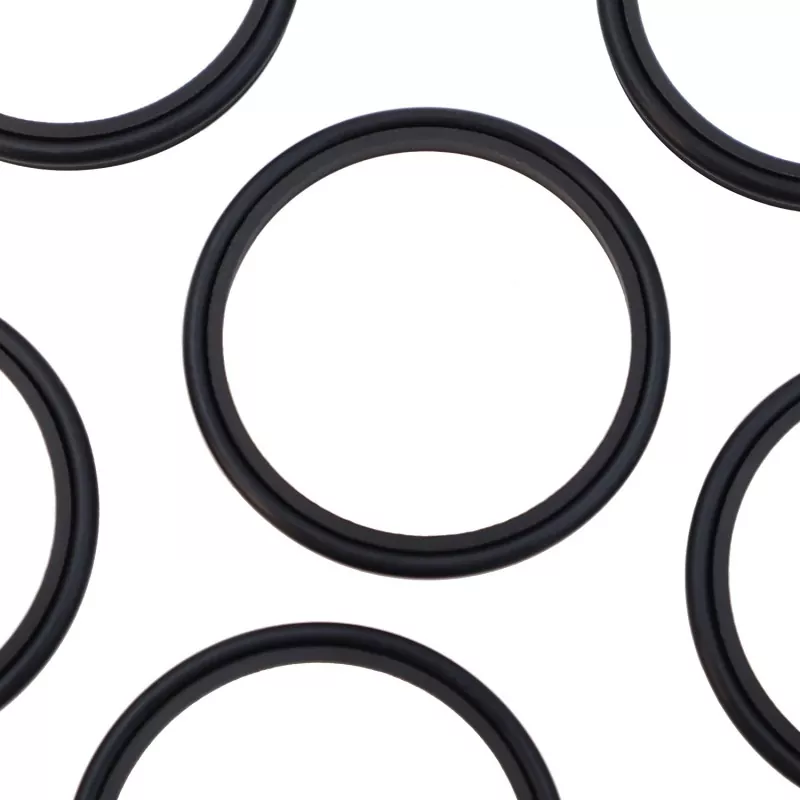

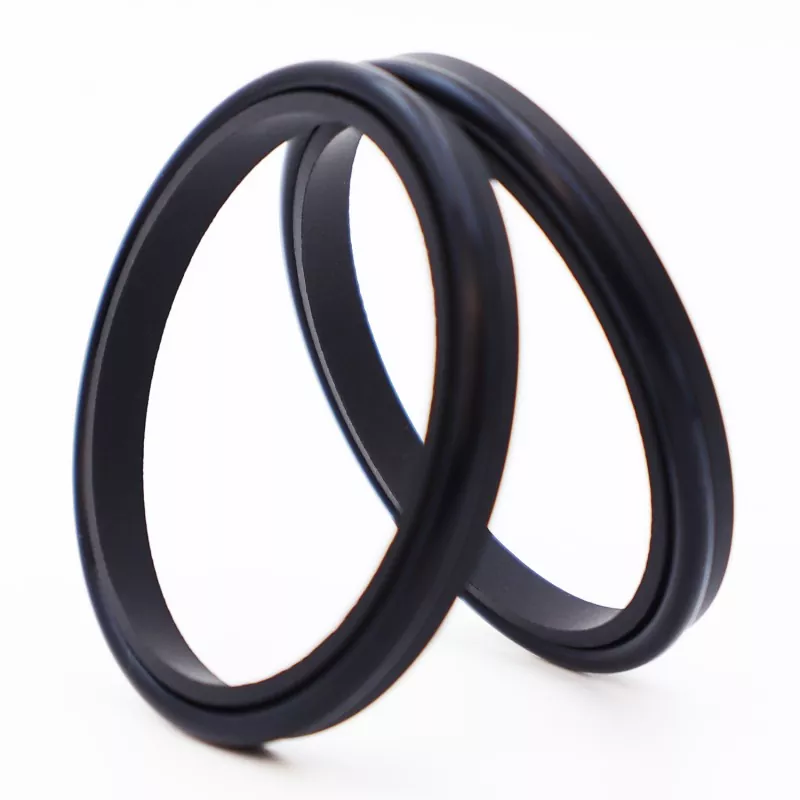

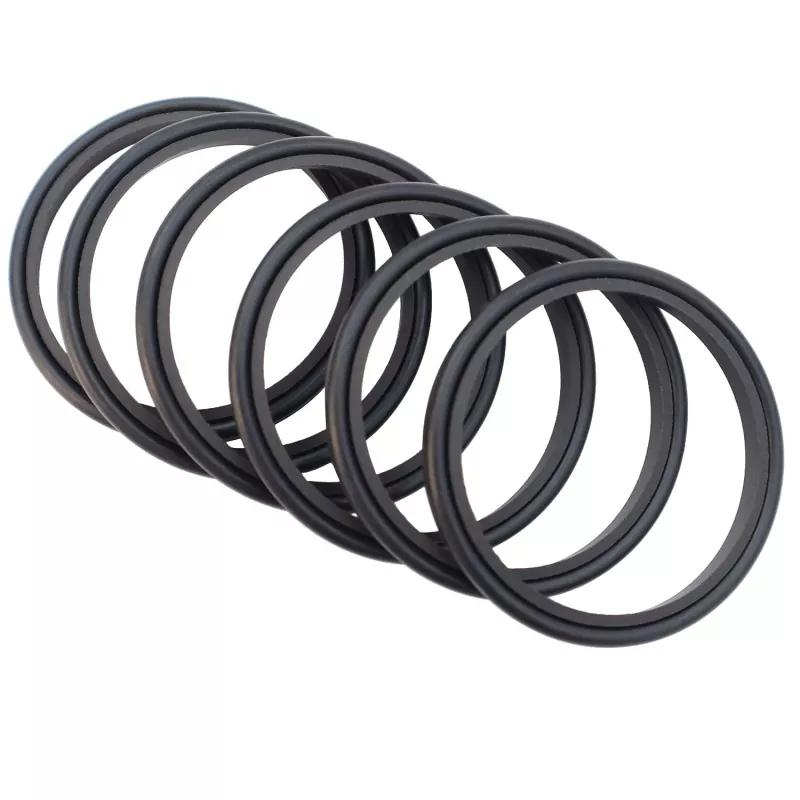

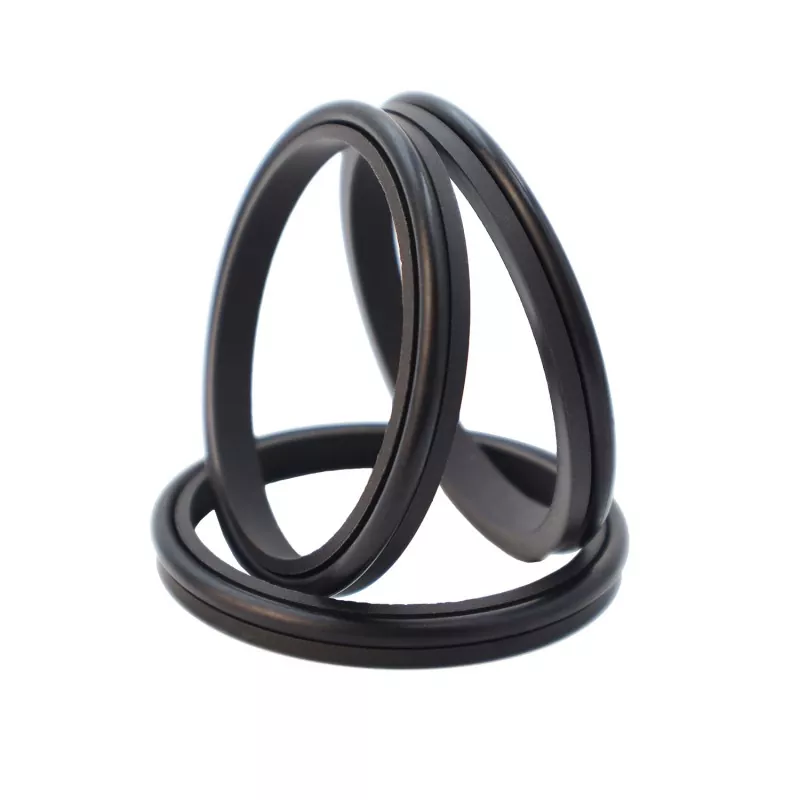

سنگل لپ کمبائنڈ وائپر سیل ایک واحد ایکٹنگ وائپر مہر ہے جو بھرے ہوئے PTFE سنگل لپ وائپر رنگ اور ربڑ کی O-ring پر مشتمل ہے۔ یہ دھول کو دور کرنے اور نظام کی آلودگی کو روکنے کے لیے کام کرتا ہے۔ یہ دو طرفہ، oscillating، یا ہیلیکل موشن ایپلی کیشنز کے لیے موزوں ہے۔
|
پریشر (MPa) |
درجہ حرارت (°C) |
رفتار m/s |
میڈیا |
|
- |
-35 سے +100 (NBR O-ring کے ساتھ) |
6 |
ہائیڈرولک تیل، ایملشن، پانی، وغیرہ |
|
-20 سے +200 (FKM O-ring کے ساتھ) |
آرڈر ماڈل: RCF03—80-PTFE3—R01
RCF03 - ماڈل | 80 – شافٹ قطر | PTFE3 - عمومی مقصد میں ترمیم شدہ PTFE | R01 - ربڑ کے اجزاء کے لیے میٹریل کوڈ
نائٹریل ربڑ (NBR) – R01 | فلورروبر (FKM) – R02
مصنوعات کو مخصوص پیرامیٹر کی حد کے اندر کسی بھی سائز میں فراہم کیا جا سکتا ہے۔
|

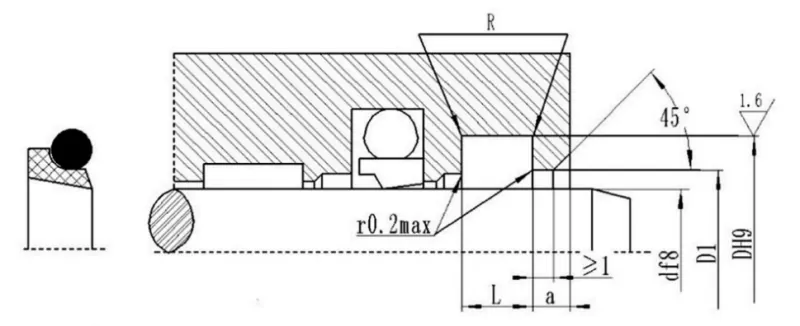

شافٹ قطر کی حد d f8 |
نالی کا قطر ڈی ایچ 9 |
نالی کی چوڑائی L+0.2 |
کلیئرنس سوراخ قطر D1 H11 |
کھلنے کی چوڑائی صاف کریں۔ a ≥ |
کونے کا رداس R≤ |
O-ring کراس سیکشن قطر کرو |
|
4~11 |
d+4.8 |
3.7 |
d+1.5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6.8 |
5.0 |
d+1.5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8.8 |
6.0 |
d+1.5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20.0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
