ہائی پریشر سیمنٹ سلورری کے لئے شافٹ مہر: اعلی عمر ، کم رگڑ ، عمدہ سگ ماہی کی کارکردگی ، کمپیکٹ ڈیزائن ، اور آسان تنصیب ، استعمال اور بحالی۔ اس کا خصوصی سگ ماہی ہونٹ اور بہتر موٹائی کا ڈیزائن سخت میڈیا جیسے سیمنٹ سلوری میں بھی اچھی سگ ماہی فراہم کرتا ہے۔ جب کیچڑ جیسے میڈیا کو سیل کرنے کے لئے استعمال کیا جاتا ہے تو ، ہم دو (یا اس سے زیادہ) مہروں کے درمیان چکنائی کی چکنا کرنے کی سفارش کرتے ہیں۔
قابل اطلاق آپریٹنگ شرائط (اقدار کو محدود کرنا بیک وقت نہیں ہونا چاہئے)
|
دباؤ/ایم پی اے |
درجہ حرارت / ° C |
اسپیڈ / ایم / ایس |
میڈیم |
|
|
باہمی حرکت |
گھومنے والی حرکت |
|||
|
≤100 |
-35 ~+100 (ملاپ کے ساتھ این بی آر او رنگز) |
≤6 |
≤2 |
پانی ، کیچڑ ، خام تیل ، ہائیڈرولک آئل ، ایملشن |
|
-20 ~+200 (مماثل O- رنگ FKM کے ساتھ) |
||||
جب آپ کو اپنی مصنوعات کے استعمال کے دوران کسی بھی سوال یا ہنگامی صورتحال کا سامنا کرنا پڑتا ہے تو ، آپ کسی بھی وقت روچین سے رابطہ کرسکتے ہیں۔ ہم فوری تکنیکی مسائل سے نمٹنے کے لئے 7 x 24 گھنٹے تکنیکی مشاورت کی ہاٹ لائن فراہم کرتے ہیں۔
مہر لیک ہونے ، غیر معمولی لباس یا کارکردگی کی ناکامی کی صورت میں ، ہماری تکنیکی معاون ٹیم فون کال یا ای میل کے ساتھ فوری طور پر ردعمل کا عمل شروع کرے گی۔ ہم ریموٹ ویڈیو تشخیص ، تصویری تجزیہ اور دیگر طریقوں کے ذریعے ابتدائی فیصلے اور حل فراہم کرسکتے ہیں۔ پیچیدہ پریشانیوں کے ل we ، ہم وعدہ کرتے ہیں کہ 48 گھنٹوں کے اندر ابتدائی تجزیہ کی رپورٹ دینے کا وعدہ کریں ، اور اگر ضروری ہو تو ، انجینئرز کو تکنیکی مدد فراہم کرنے کے لئے سائٹ پر بھیجیں ، اور مشترکہ طور پر آپ کے ساتھ اس مسئلے کی تحقیقات کریں جب تک کہ مسئلہ مکمل طور پر حل نہ ہوجائے۔
مواد کا انتخاب
1. مناسب او رنگ کے مواد میں شامل ہیں: R01 نائٹریل بٹادین ربڑ (این بی آر) ، R02 فلوروربر (ایف کے ایم) ، وغیرہ۔
2. سیلنگ رنگ مواد: معیاری مواد PTFE4 ، دیگر اختیاری مواد میں PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 ، وغیرہ شامل ہیں۔
ترتیب دینے کی مثال
آرڈر ماڈل RC2061-80 * 91.7 * 7.6-PTFE4-R01 ماڈل-شافٹ قطر * گروو قطر * گروو چوڑائی-مادی کوڈ

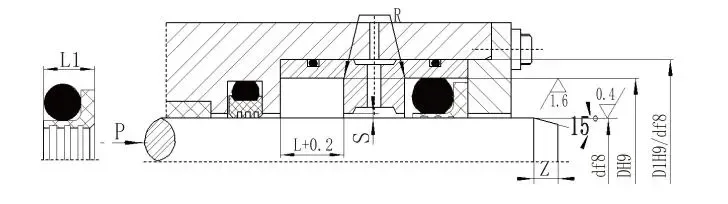

(a) کھلی ساخت

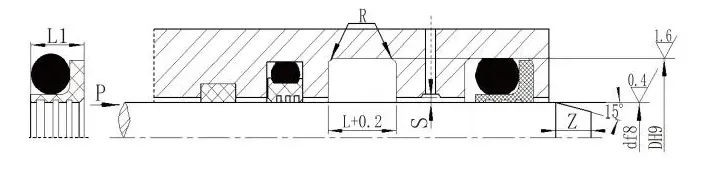

(b) بند ڈھانچہ
نردجیکرن (مخصوص حد میں کوئی بھی سائز دستیاب ہے)
|
شافٹ قطر کی حد معیاری قسم D f8 RC2061 |
شافٹ قطر کی حد بھاری بوجھ کی قسم D f8 RC2061-Z |
نالی قطر ڈی ایچ 9 |
نالی کی چوڑائی L+0.2 |
مہر کی چوڑائی L1 |
گول کونے rmax |
شعاعی کلیئرنس سمیکس |
چیمفر زیمین |
او رنگ تار قطر |
||
|
<10MPA |
<20mpa |
<40mpa |
||||||||
|
5 ~ 15.9 |
- |
D+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16 ~ 38.9 |
5 ~ 15.9 |
D+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
D+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39 ~ 107.9 |
D+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671 ~ 1600 |
108-670.9 |
D+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
نوٹ: 1. شافٹ قطر ≤ 30 ملی میٹر کے لئے ، ایک کھلا نالی ڈیزائن کی سفارش کی جاتی ہے۔
2. جب روٹری مہروں کے لئے استعمال کیا جاتا ہے تو ، گھومنے والے شافٹ کے لئے HRC ≥ 58 کی سطح کی سختی کی سفارش کی جاتی ہے۔
3. 30MPA سے زیادہ دباؤ کے ل ext ، اخراج کے فرق کے لئے ایک H8/8 فٹ کی سفارش کی جاتی ہے۔
