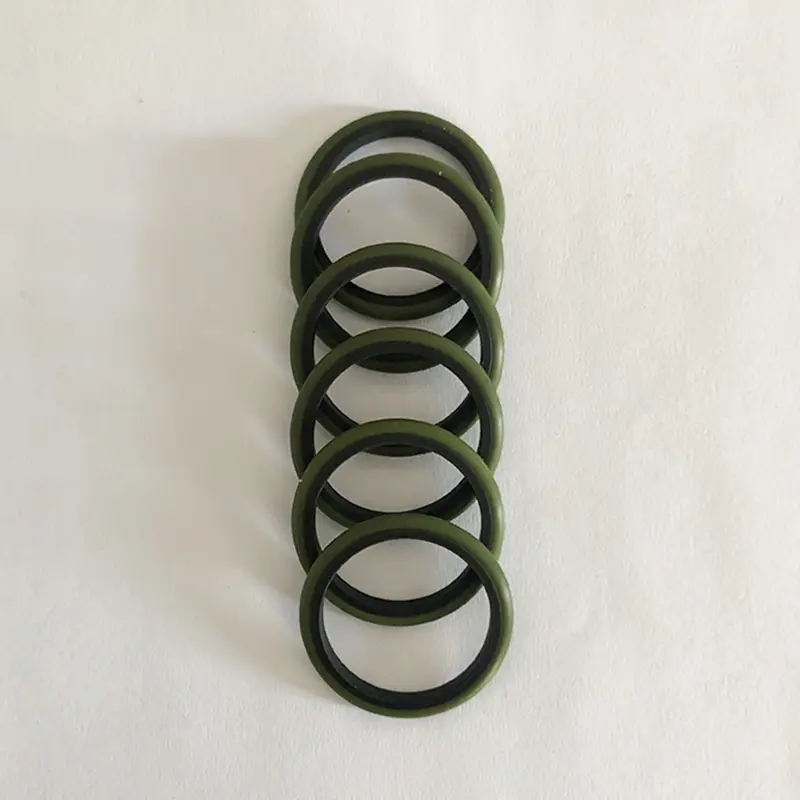

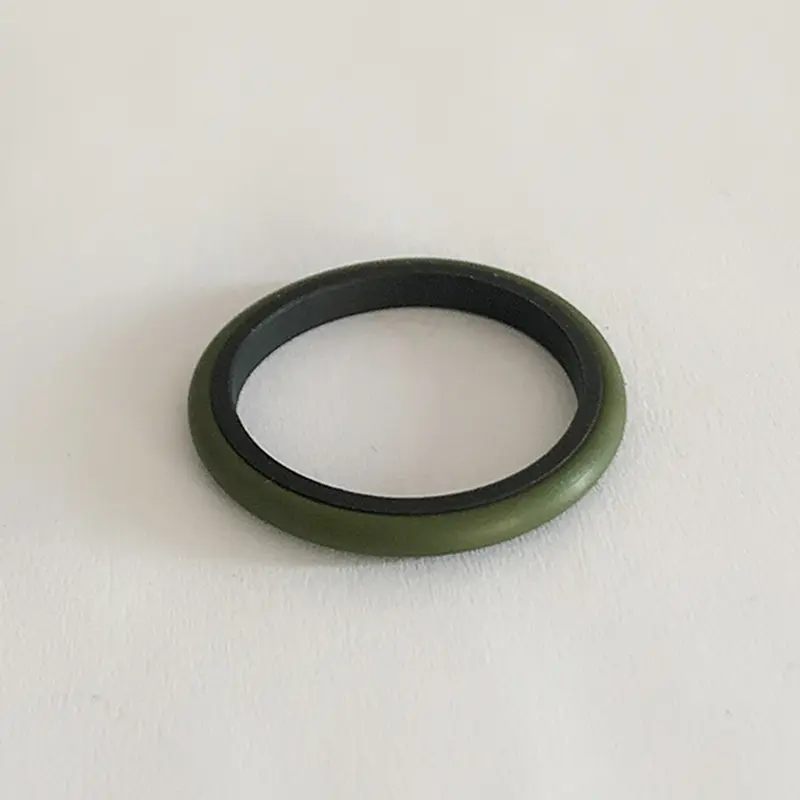

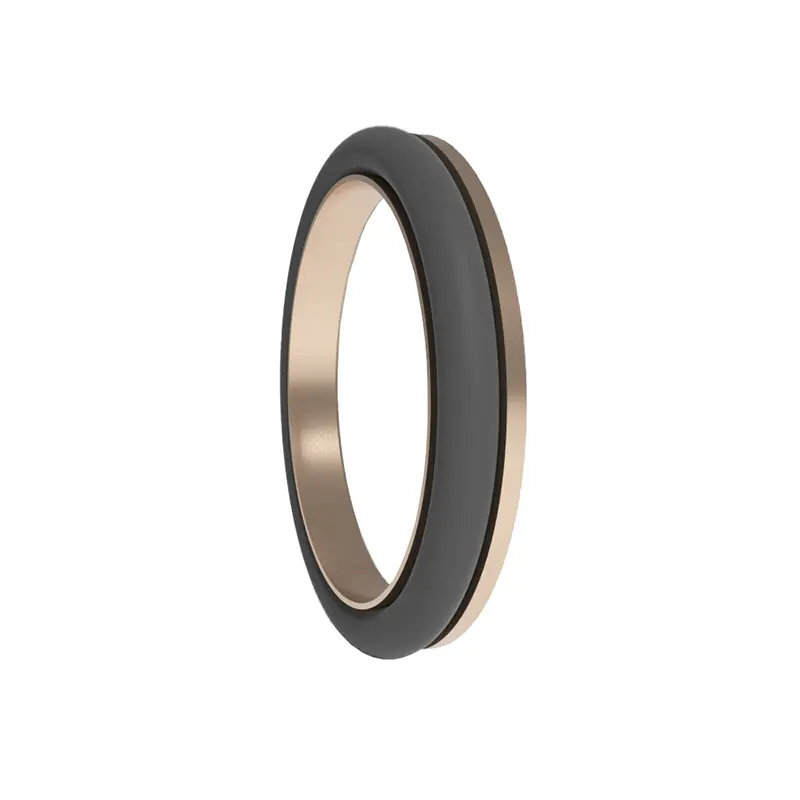

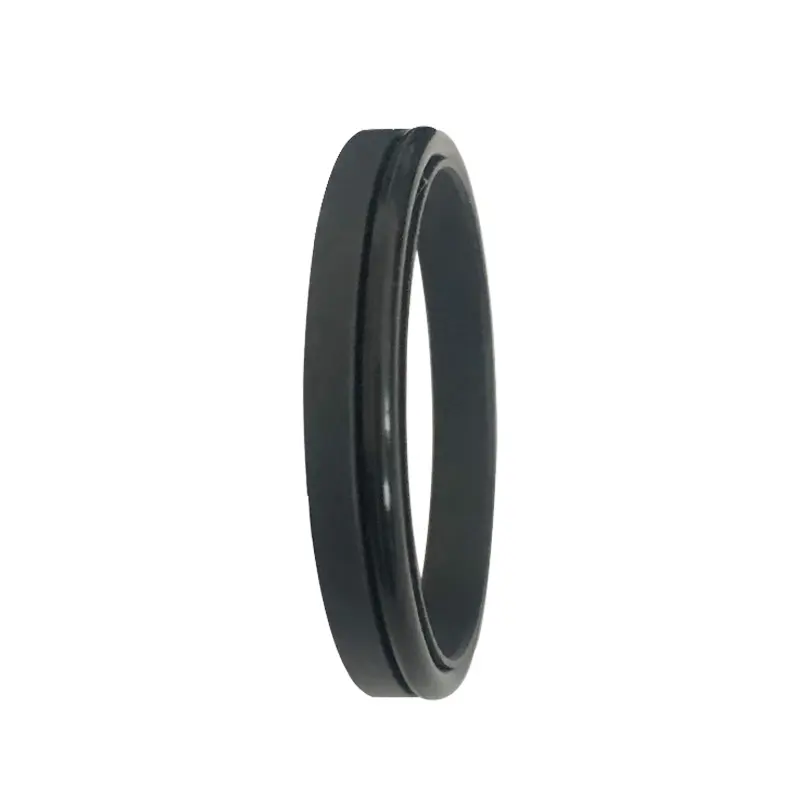

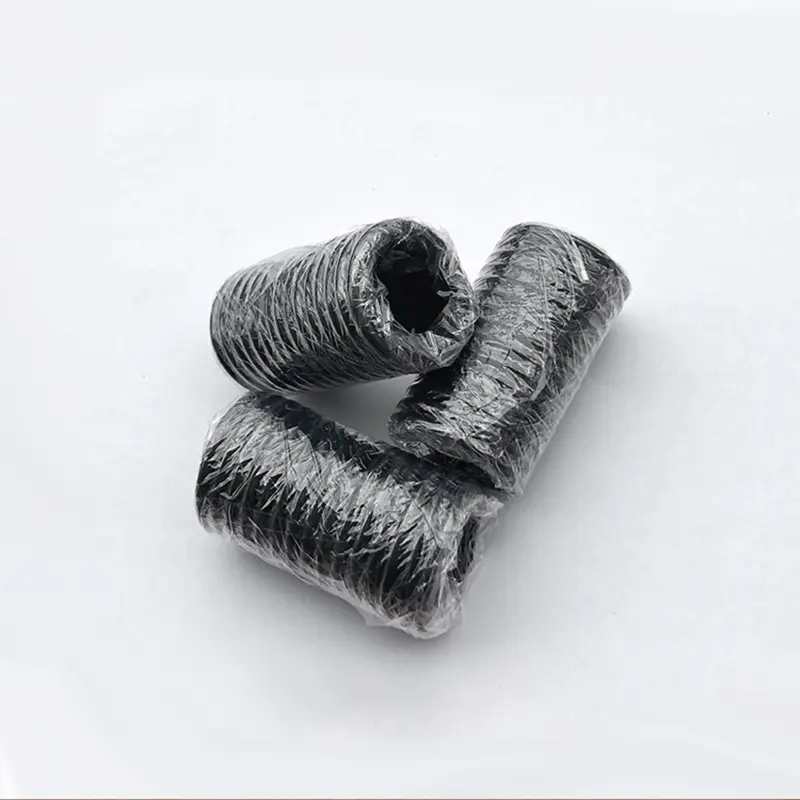

ہائی پریشر پسٹن راڈ مہر

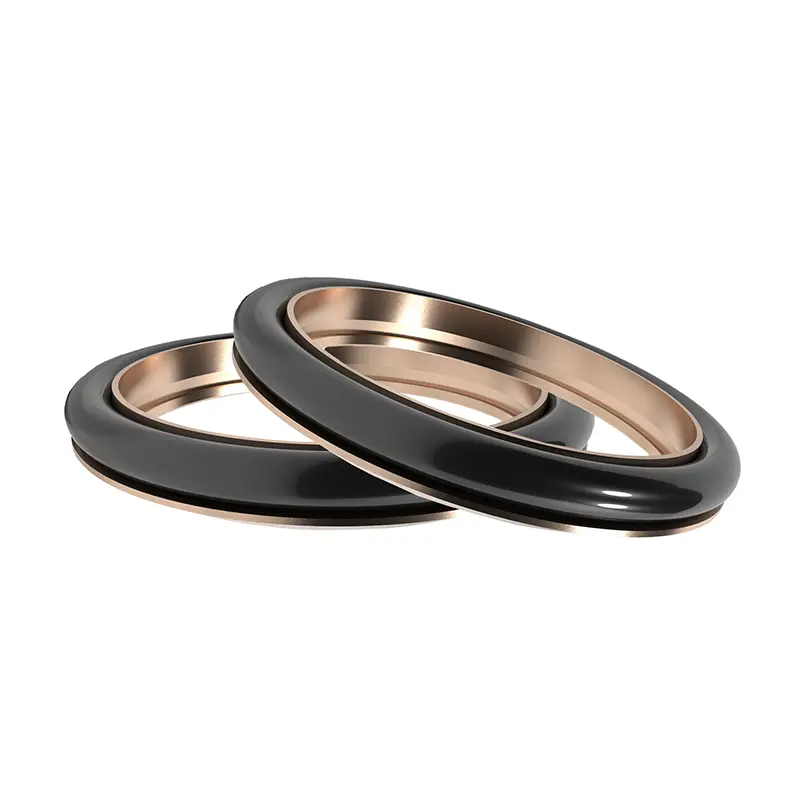

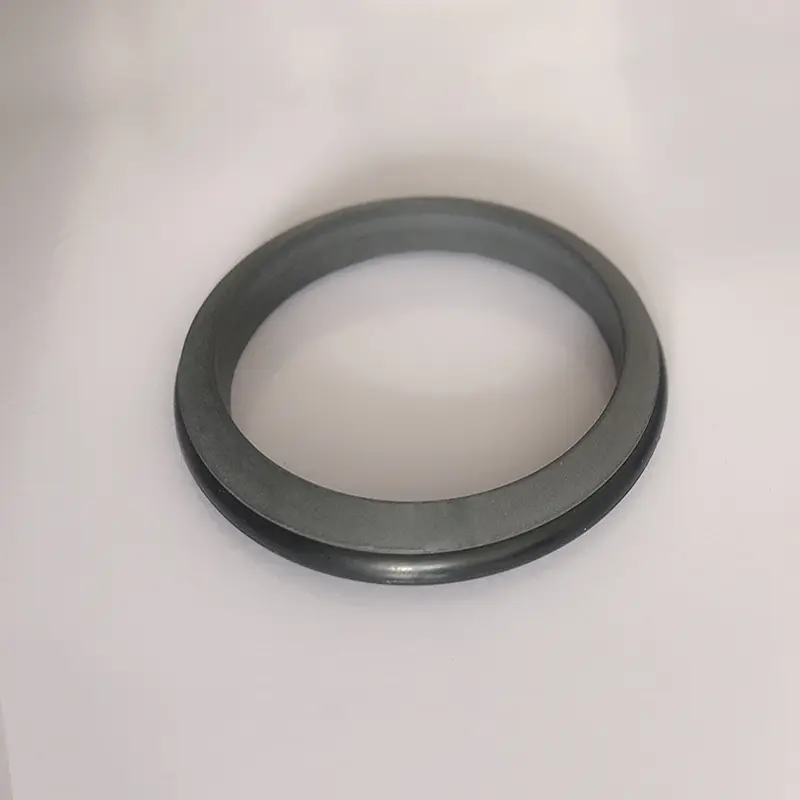

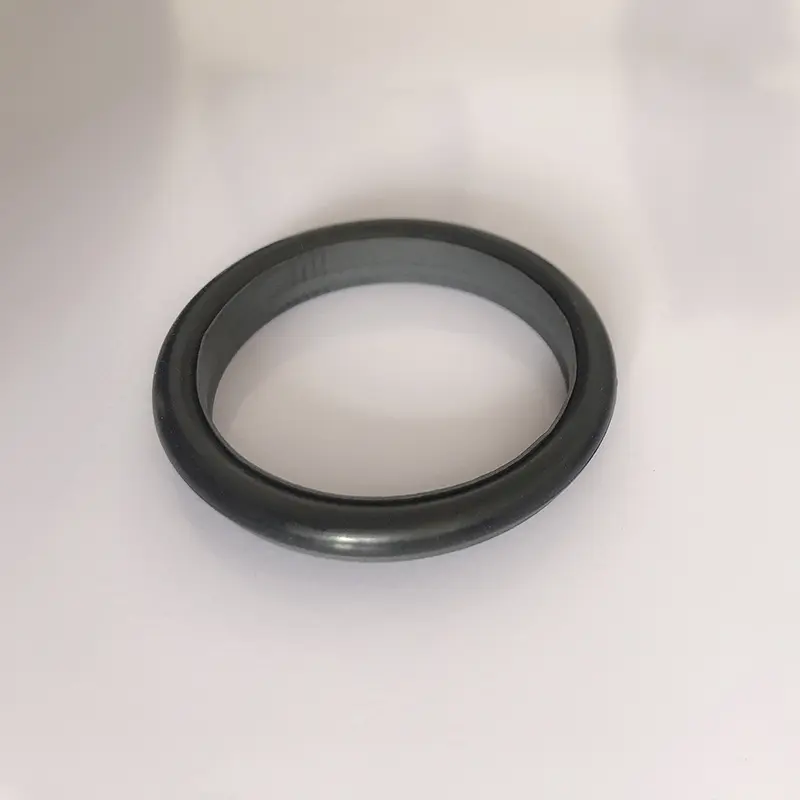

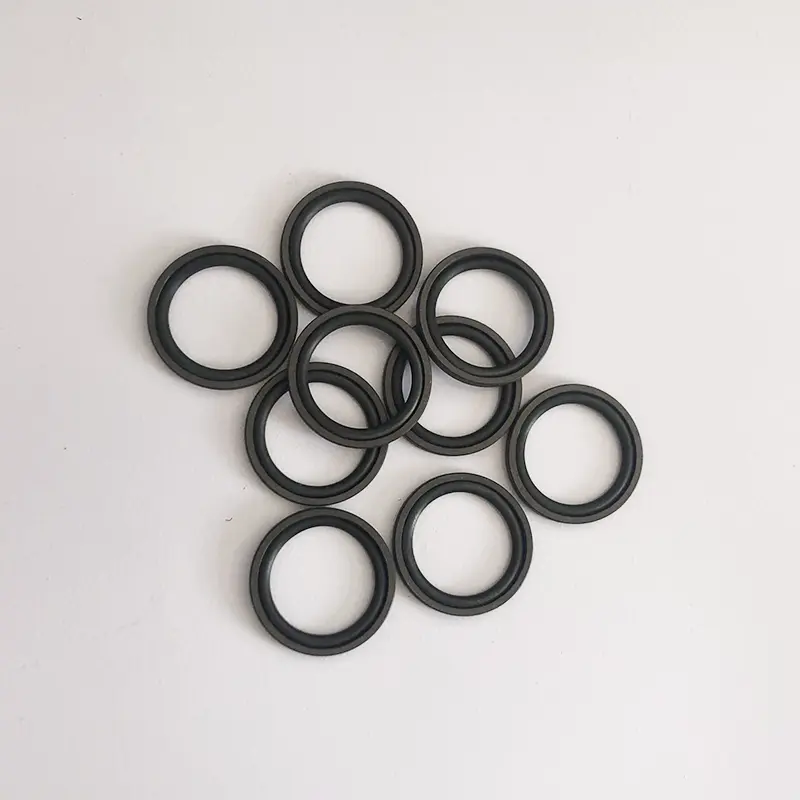

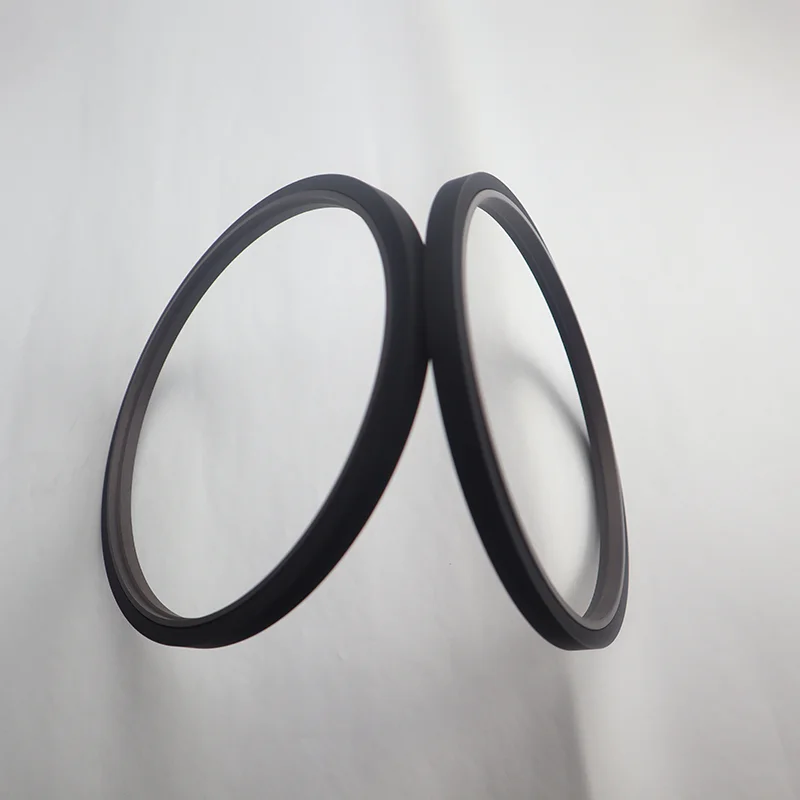

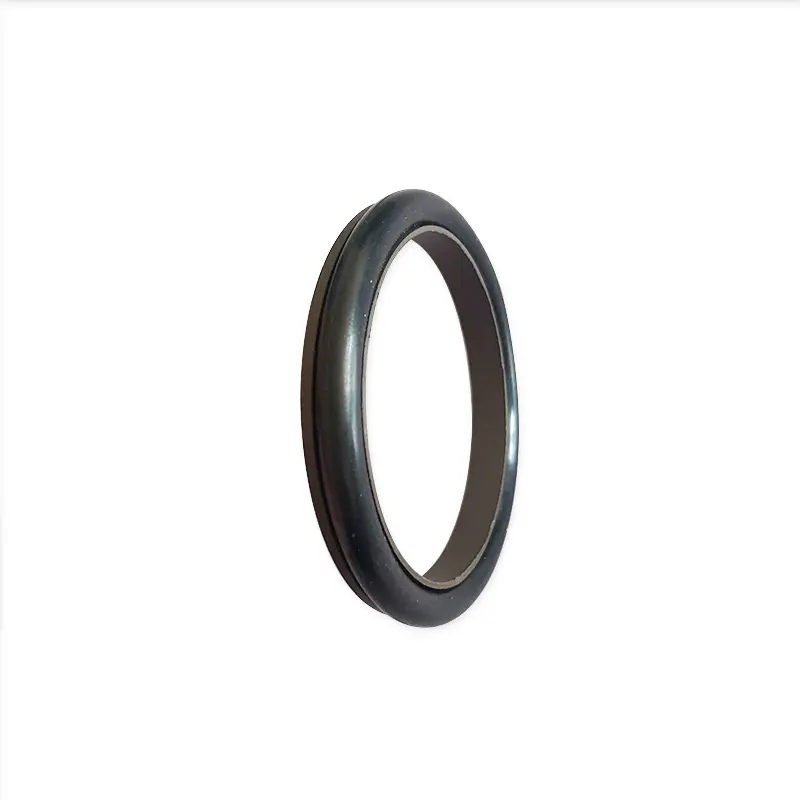

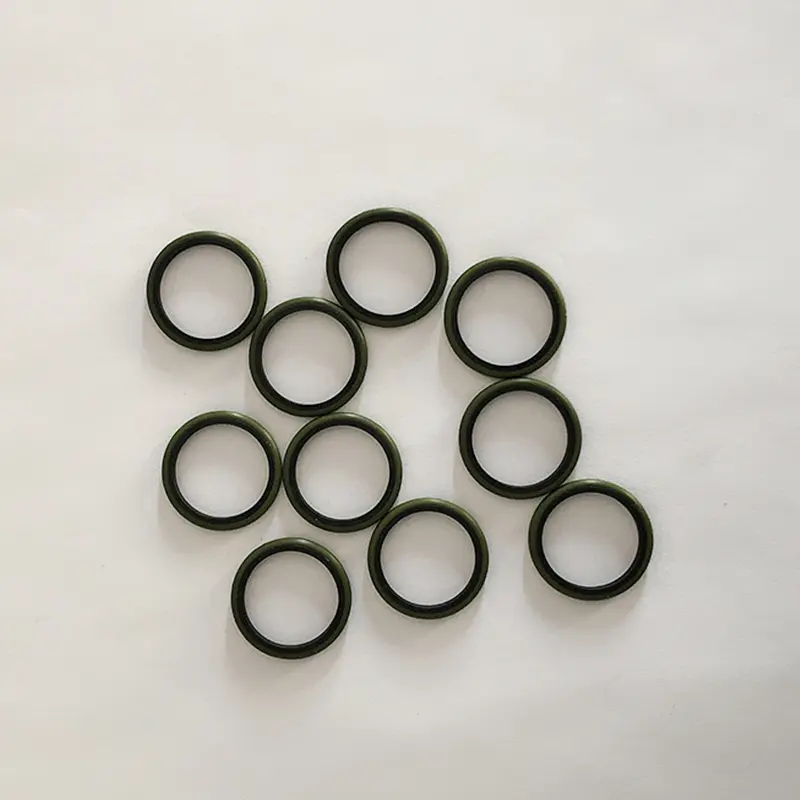

ہائی پریشر پسٹن راڈ مہریں روچین مہروں کی ایک ہائی پریشر سگ ماہی کی مصنوعات ہے۔ ہم ایک پیشہ ور مہر بنانے والا اور سپلائر ہیں۔ یہ پروڈکٹ پی ٹی ایف ای سگ ماہی کی انگوٹھی اور او سائز کی ربڑ کی انگوٹھی پر مشتمل ہے ، جو ہائیڈرولک ریپروکیٹنگ موشن ون وے سیلنگ کے لئے موزوں ہے۔ ہم آپ کو مزید مصنوعات کی معلومات اور کوٹیشن فراہم کرنے کے لئے بہت راضی ہیں ، براہ کرم ہم سے رابطہ کریں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

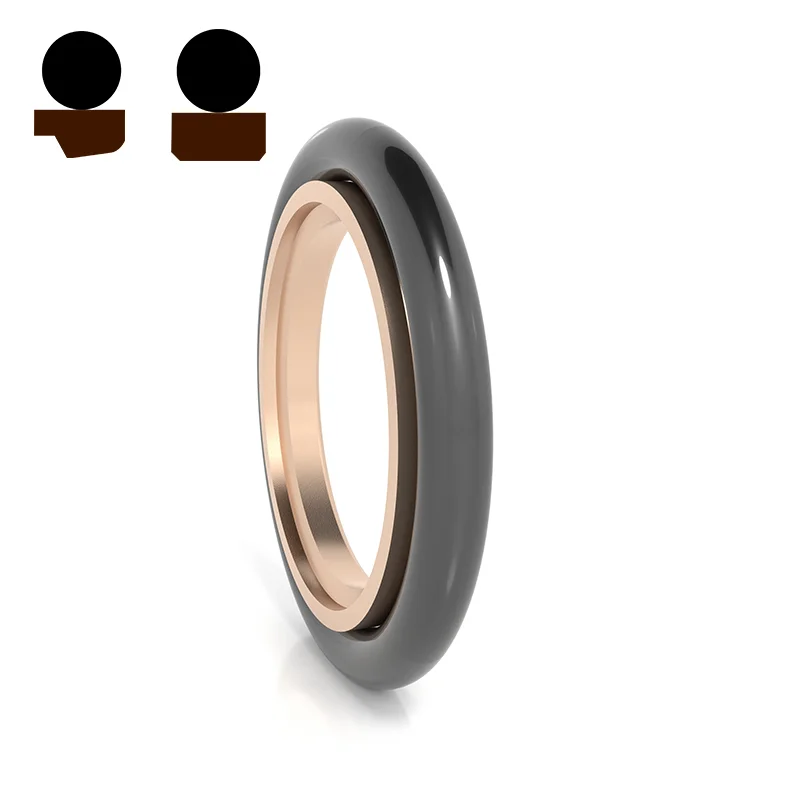

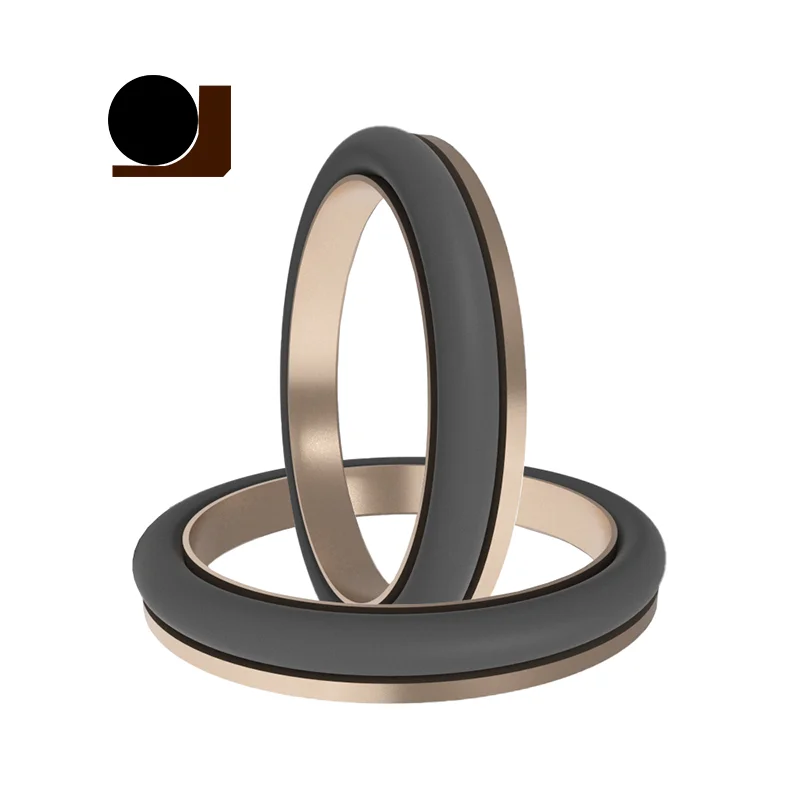

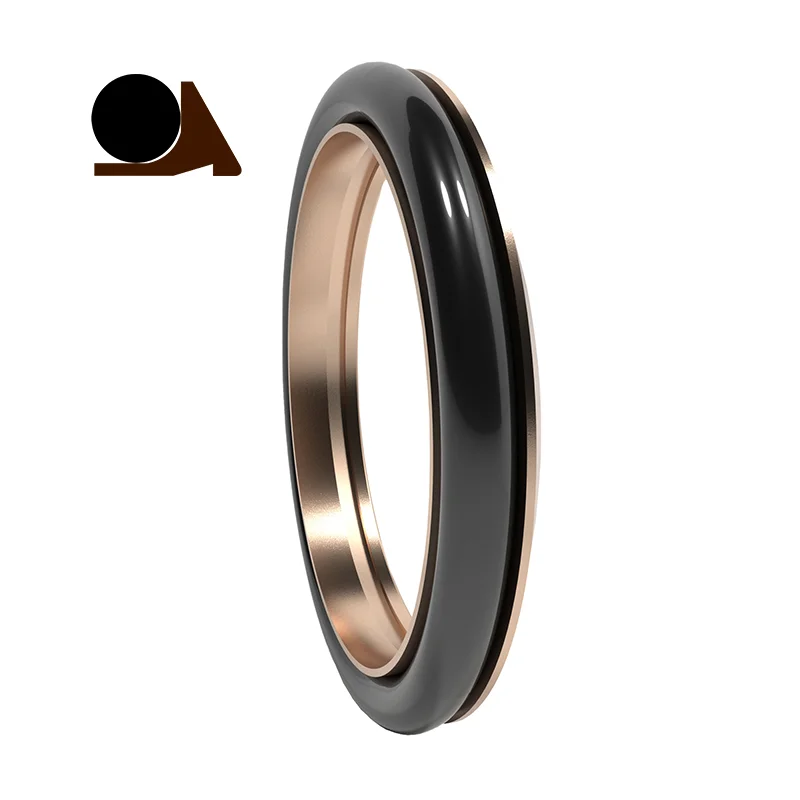

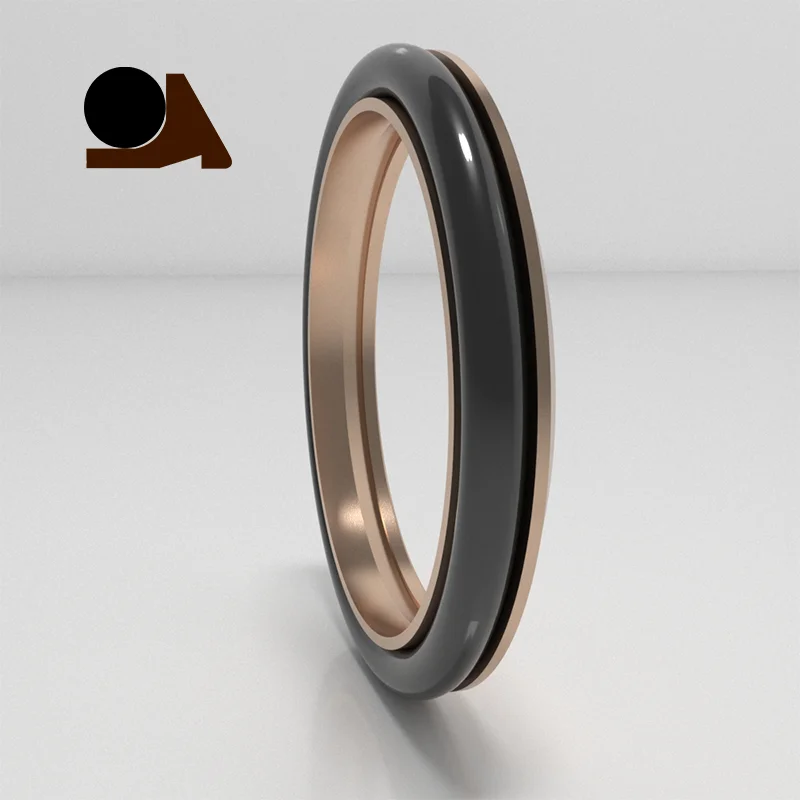

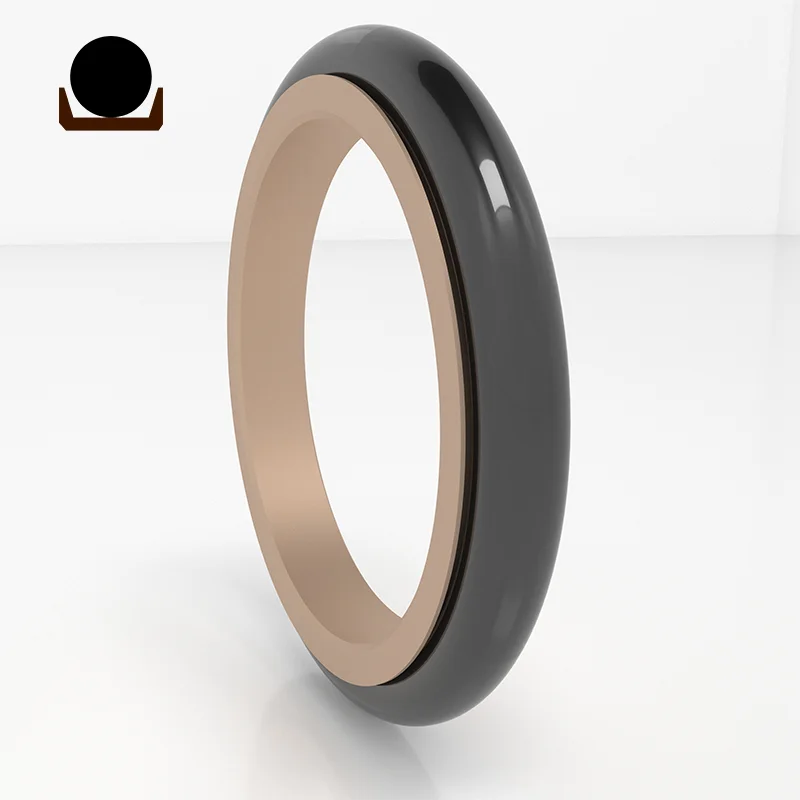

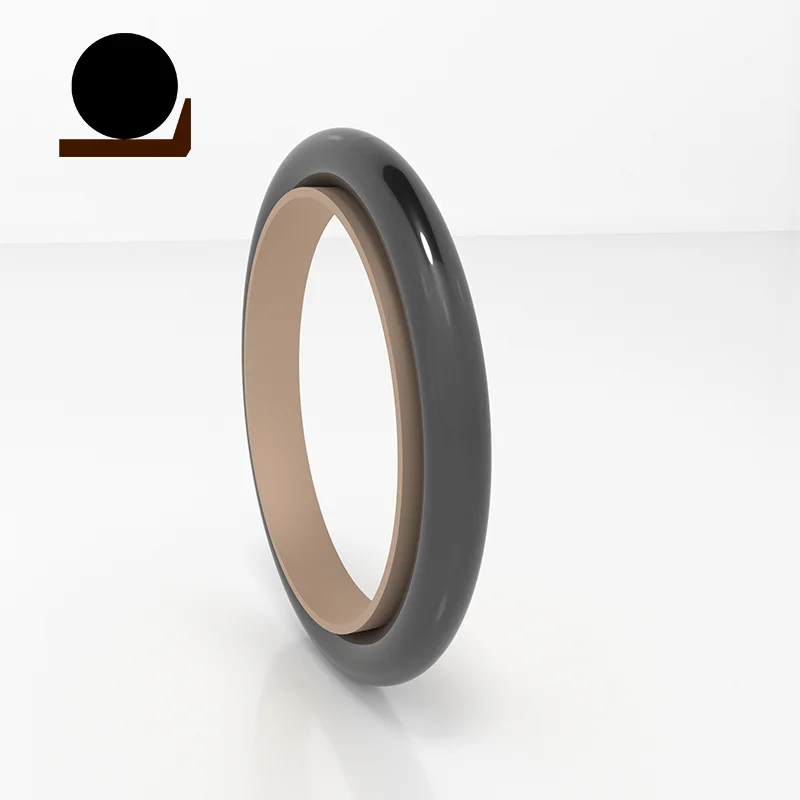

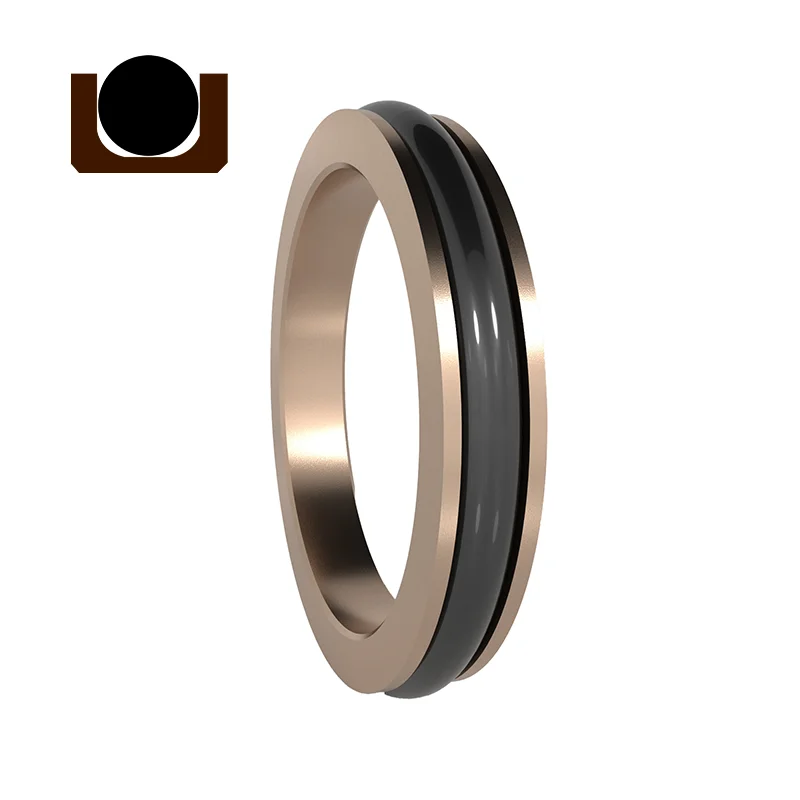

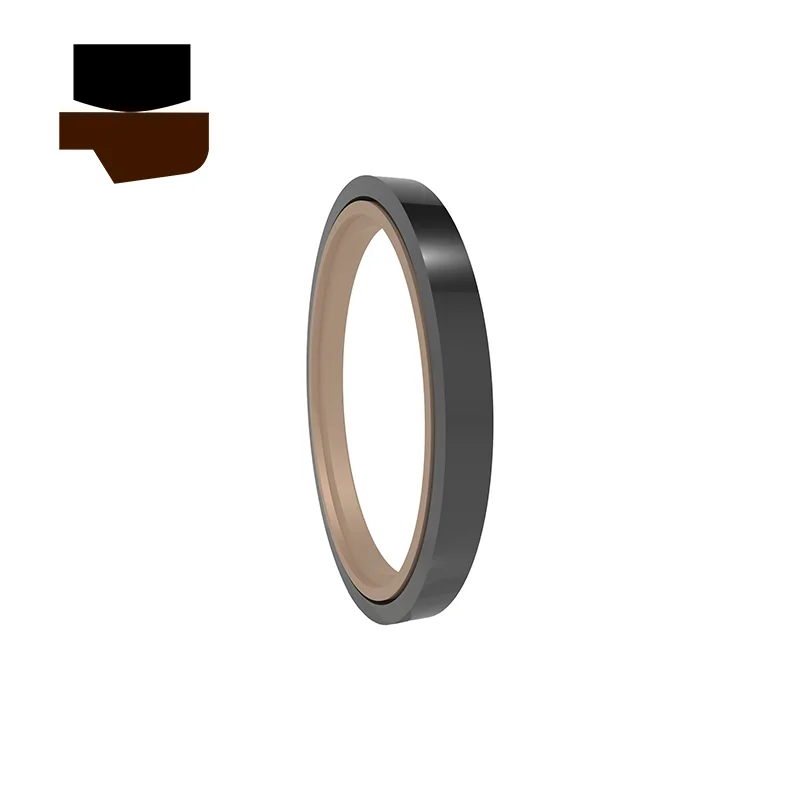

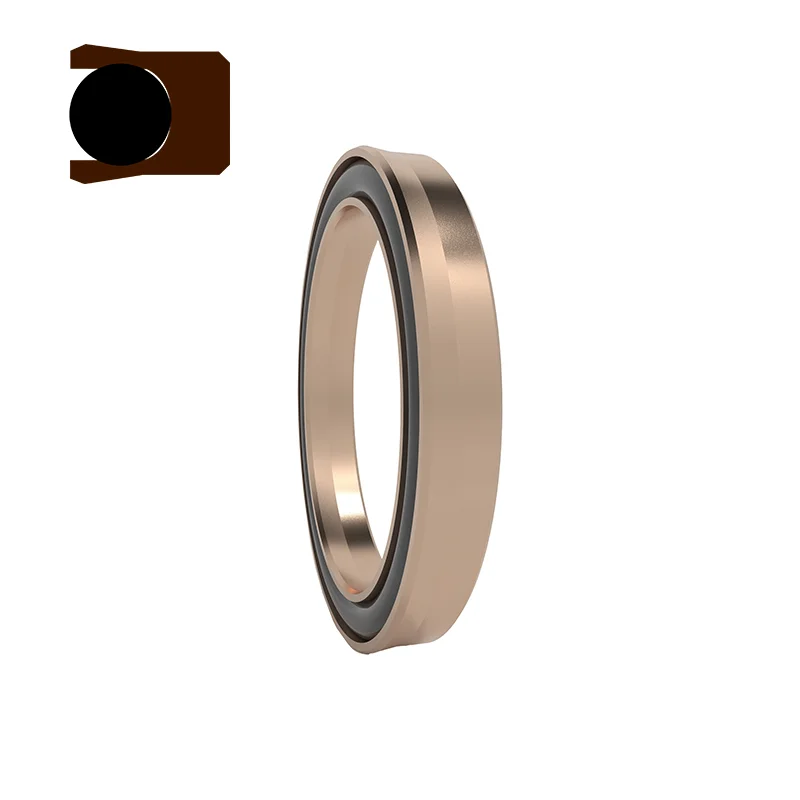

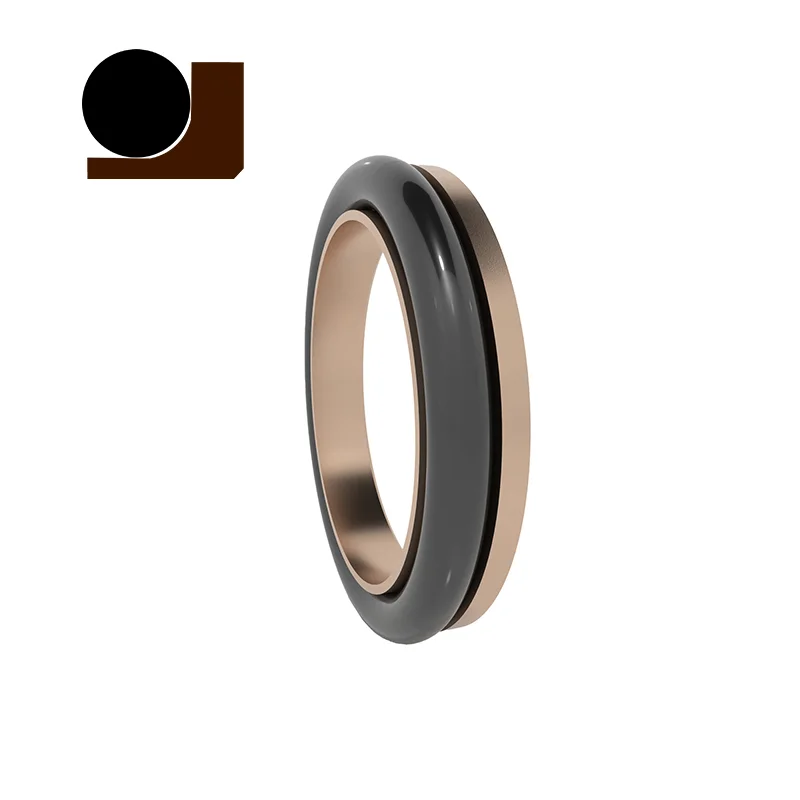

روچن کے ذریعہ فراہم کردہ ہائی پریشر پسٹن چھڑی کے مہریں پی ٹی ایف ای سگ ماہی کی انگوٹھیوں اور او سائز کے ربڑ کی انگوٹھیوں پر مشتمل ہیں ، جو ہائیڈرولک ریپروکیٹنگ تحریک کی یکطرفہ سگ ماہی کے لئے خاص طور پر استعمال ہوتی ہیں۔ وہ مماثل O-rings کے مطابق RC01-RC14 سیریز میں تقسیم ہیں۔ کام کرتے وقت ، او رنگ سگ ماہی کی انگوٹھی کے لباس کی تلافی کے لئے شعاعی قوت مہیا کرتا ہے ، اور سگ ماہی کی انگوٹھی کے پتلی ہونٹوں کے ڈیزائن میں اچھی فٹ ہے۔ ایک اچھا سگ ماہی اثر پیدا کرنے کے لئے دونوں مل کر کام کرتے ہیں۔

ہمارے ہائی پریشر پسٹن چھڑی کے مہروں کو صنعتی ہائیڈرولک سسٹمز میں انجیکشن مولڈنگ مشینوں اور ڈائی کاسٹنگ مشینوں ، انجینئرنگ مشینری میں کھدائی کرنے والے اور لوڈرز ، آٹوموبائل مینوفیکچرنگ اور بحالی میں ہائیڈرولک حصوں ، ایرو اسپیس میں لینڈنگ گیئر اور ایکٹیویٹرز ، اور جہاز سازی میں ہائیڈرولک اسٹیئرنگ گیئرز اور ونڈ کلاسوں میں بڑے پیمانے پر استعمال کیا جاتا ہے۔ وہ ہائیڈرولک سسٹم کے مستحکم آپریشن کو مؤثر طریقے سے یقینی بناسکتے ہیں اور رساو سے بچ سکتے ہیں۔

مصنوعات کی خصوصیات اور ایپلی کیشنز:

خصوصیات:

1۔ ہائی پریشر پسٹن راڈ مہر ہائیڈرولک اور نیومیٹک دونوں ایپلی کیشنز کے لئے استعمال کی جاسکتی ہے۔

2. سگ ماہی کی کارکردگی ہمیشہ اچھی ہوتی ہے چاہے وہ زیادہ ہوں یا کم دباؤ سیل کرنے کی شرائط۔

3. کم رگڑ ، چھوٹی شروعات مزاحمت ، ہموار حرکت ، مساوی متحرک اور جامد رگڑ ، کوئی رینگنا نہیں۔

4. مہر کی لمبی عمر ہے ، جو تیل سے پاک چکنا کرنے کے لئے موزوں ہے۔

5. چھوٹی سا ساختی جگہ اور آسان تنصیب اور بحالی۔

قابل عمل کام کے حالات:

ہائی پریشر پسٹن راڈ مہروں کے قابل عمل کام کے حالات (ایک ہی وقت میں حد کی قدریں ظاہر نہیں ہونی چاہئیں)

پروفائل	ماڈل	دباؤ (ایم پی اے)	درجہ حرارت (℃)	رفتار (میسرز)	میڈیا
	RC01/RC02	≤70	-35 ~+100 (مماثل O- رنگ NBR)	≤6	ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، گیس ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)
	RC03/RC04	≤100	-35 ~+100 (مماثل O- رنگ NBR)	≤6	ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، گیس ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)
	RC05	≤200	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، پانی ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)
	RC06/RC07	≤100	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، گیس ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)
	RC08/RC09	≤200	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، پانی ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)
	آر سی 10	≤260	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، پانی ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)
	RC11	≤60	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، پانی ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)
	RC11-B	≤60	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، پانی ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)
	آر سی 12	≤60	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، پانی ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)
	آر سی 13	≤20	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، گیس ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)
	آر سی 14	≤20	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، گیس ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)

مواد کا انتخاب:

1. مماثل O- رنگ کے مواد کو منتخب کیا جاسکتا ہے: R01 نائٹریل ربڑ (NBR) ، RO2 فلوروربر (FKM) ، وغیرہ۔

2. سیلنگ رنگ مواد: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، PU ، وغیرہ۔

ترتیب دینے کی مثال: (صرف کچھ ماڈل دکھائے گئے ہیں ، براہ کرم مخصوص آرڈرنگ ماڈلز کے لئے ہم سے رابطہ کریں)

آرڈر ماڈل RC01-80X89.6x7.8-PTFE3-R01

ماڈل-راڈ قطر x گروو قطر x گروو چوڑائی ptfe3-modified ptfe میٹریل کوڈ R01 O-ring میٹریل کوڈ

آرڈر ماڈل RC03—80X89X10-PTFE3-R01
ماڈل-راڈ قطر X گروو قطر X گروو چوڑائی PTFE3-modified PTFE میٹریل کوڈ R01-O- رنگ مواد کا کوڈ

آرڈر ماڈل RC06—80x89.9x9.2-PTFE3-R01
ماڈل-راڈ قطر x گروو قطر x گروو چوڑائی ptfe3-modified ptfe میٹریل کوڈ R01 O-ring میٹریل کوڈ

آرڈر ماڈل RC08-80x90.2x11.2-PTFE3-R01 ماڈل راڈ قطر X گروو قطر X گروو چوڑائی مادی کوڈ

وضاحتیں:

(صرف کچھ ماڈل دکھائے گئے ہیں ، براہ کرم مخصوص آرڈر ماڈلز کے لئے ہم سے رابطہ کریں)

4.1 RC01 نردجیکرن (تصریح جدول میں کسی بھی سائز کی مصنوعات تیار کی جاسکتی ہیں)
DF8 معیاری قسم RC01	DF8 ہلکا بوجھ RC01-Q	DF8 بھاری بوجھ RC01-Z	D H9	L⁺⁰^.²	L1	rزیادہ سے زیادہ	S_{زیادہ سے زیادہ}		Z_منٹ	d₀
DF8 معیاری قسم RC01	DF8 ہلکا بوجھ RC01-Q	DF8 بھاری بوجھ RC01-Z	D H9	L⁺⁰^.²	L1	rزیادہ سے زیادہ	<20mpa	<40mpa	Z_منٹ	d₀
-	5 ~ 17.9	-	D+3.5	3.2	2.8	0.3	0.2	0.15	3	1.8
5 ~ 17.9	18 ~ 39.9	-	D+5.0	4.2	3.8	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 108.9	5 ~ 17.9	D+6.6	5.2	4.7	0.4	0.25	0.2	5	3.55
40 ~ 108.9	109 ~ 629	18 ~ 39.9	D+9.6	7.8	7	0.5	0.3	0.2	7	5.3
109 ~ 629	630 ~ 999	40 ~ 108.9	D+12.5	9.8	8.8	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D+15.2	11.6	10.6	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D+17.8	14.8	13.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D+21.2	17.8	16.3	1	0.7	0.6	20	12.0
نوٹ: 1. ≤30 ملی میٹر کے لئے ، کھلی نالی کو استعمال کرنے کی سفارش کی جاتی ہے۔
2. انٹیگرل (بند) نالی مہروں کی تنصیب کے لئے ، براہ کرم ہماری کمپنی کی انسٹالیشن گائیڈ سے رجوع کریں۔ 3. دباؤ> 40MPA کے لئے ، مہر کا جڑ علاقہ H8/F8 فٹ رواداری کا استعمال کرتا ہے۔

4.1 RC03 تفصیلات پیرامیٹر ٹیبل (تصریح ٹیبل میں کسی بھی سائز کی مصنوعات تیار کی جاسکتی ہیں)
D f8	D H9	L^+0.2	sزیادہ سے زیادہ		Z_منٹ	d₀
D f8	D H9	L^+0.2	<40mpa	<60mpa	Z_منٹ	d₀
5 ~ 17	D+4.7	5.2	0.25	0.15	4	2.65
18 ~ 39	D+6.2	6.6	0.25	0.2	5	3.55
40 ~ 108	D+9.0	10	0.3	0.2	7	5.3
109 ~ 670	D+12.0	13.2	0.35	0.25	10	7
671 ~ 999	D+14.6	15.8	0.5	0.3	12	8.6
1000 ~ 1600	D+18	17.4	0.6	0.4	15	10
> 1600	D+21.2	22	0.7	0.6	20	12
نوٹ: 1. دباؤ کے لئے> 60MPA ، مہر کی جڑ کا علاقہ H8/F8 فٹ رواداری کا استعمال کرتا ہے ، اور الٹرا ہائی پریشر مہر smax <0.05۔
2۔ براہ کرم ہماری کمپنی سے مشورہ کریں جب بند نالی کا ڈھانچہ استعمال کرنا ضروری ہے۔

4.1 RC06 نردجیکرن (تصریح جدول میں کسی بھی سائز کی مصنوعات تیار کی جاسکتی ہیں)
D f8 معیاری قسم RC06	D f8 ہلکا بوجھ RC06-Q	D f8 بھاری بوجھ RC06-Z	D H9	L⁺⁰^.²	L1	rزیادہ سے زیادہ	S_{زیادہ سے زیادہ}		Z_منٹ	d₀
D f8 معیاری قسم RC06	D f8 ہلکا بوجھ RC06-Q	D f8 بھاری بوجھ RC06-Z	D H9	L⁺⁰^.²	L1	rزیادہ سے زیادہ	<20mpa	<40mpa	Z_منٹ	d₀
-	4 ~ 17.9	-	D+3.6	4	3.6	0.3	0.2	0.15	3	1.8
4 ~ 17.9	18 ~ 39.9	-	D+5.0	5	4.6	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 106.9	4 ~ 17.9	D+6.6	6.2	5.6	0.4	0.25	0.2	5	3.55
40 ~ 106.9	107 ~ 630.9	18 ~ 39.9	D+9.9	9.2	8.5	0.5	0.3	0.2	7	5.30
107 ~ 630.9	631 ~ 999	40 ~ 106.9	D+13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
631 ~ 999	1000 ~ 1600	107 ~ 630.9	D+15.2	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1600	≥1600	631 ~ 999	D+18.5	16	14.5	0.8	0.6	0.4	15	10
≥1600	-	1000 ~ 1600	D+22	19	17	1	0.7	0.6	20	12.0
نوٹ: 1. شافٹ قطر ≤70 ملی میٹر کے لئے ، کھلی نالی کو استعمال کرنے کی سفارش کی جاتی ہے۔ لازمی (بند) نالی مہروں کی تنصیب کے لئے ، براہ کرم انسٹالیشن گائیڈ سے رجوع کریں۔
2. دباؤ> 40MPA کے لئے ، مہر کا جڑ علاقہ H8/F8 فٹ رواداری کا استعمال کرتا ہے۔

4.1 RC08 نردجیکرن (تصریح جدول میں کسی بھی سائز کی مصنوعات تیار کی جاسکتی ہیں)
معیاری قسم DF8 RC08	لائٹ لوڈ DF8 RC08-Q	بھاری بوجھ DF8 RC08-Z	نالی قطر D H9	نالی کی چوڑائی L+0.2	مہر اونچائی L1	گول کونے rزیادہ سے زیادہ	شعاعی کلیئرنس s_{زیادہ سے زیادہ}		چیمفر Z_منٹ	او رنگ تار قطر ڈی₀
معیاری قسم DF8 RC08	لائٹ لوڈ DF8 RC08-Q	بھاری بوجھ DF8 RC08-Z	نالی قطر D H9	نالی کی چوڑائی L+0.2	مہر اونچائی L1	گول کونے rزیادہ سے زیادہ	<20mpa	<60mpa	چیمفر Z_منٹ	او رنگ تار قطر ڈی₀
-	5 ~ 17.9	-	D+3.6	4.7	4.2	0.3	0.2	0.15	3	1.8
5 ~ 17.9	18 ~ 39.9	-	D+5.2	6.1	5.5	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 108.9	5 ~ 17.9	D+6.8	8	7	0.4	0.25	0.2	5	3.55
40 ~ 108.9	109 ~ 629	18 ~ 39.9	D+10.2	11.2	10	0.5	0.3	0.2	7	5.30
109 ~ 629	630 ~ 999	40 ~ 108.9	D+13.4	14.2	12.7	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D+16.0	16.2	14.5	0.7	0.5	0.3	12	8.6
1000 ~ 159	≥1600	630 ~ 999	D+18.8	18.6	16.8	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D+22.8	21.8	19.8	1.0	0.7	0.6	20	12.0
نوٹ: 1۔ جب بند نالی کی ضرورت ہو تو براہ کرم ہماری کمپنی سے مشورہ کریں۔
2. دباؤ> 60MPA ، روٹ H8/F8 مماثل رواداری ، انتہائی ہائی پریشر مہر SMAX <0.05۔
