ہائی پریشر اینڈ فلانج مہریں

ہائی پریشر کے آخر میں فلانج مہریں قابل اعتماد حل ہیں جو روچن مہریں آپ کو فراہم کرسکتی ہیں۔ مہروں کی تیاری اور ترقی میں مہارت رکھنے والے ایک کارخانہ دار کی حیثیت سے ، ہماری مصنوعات کو پانی کے دباؤ کے مہروں کے لئے طویل زندگی ، اچھی سگ ماہی ، ہائی پریشر اور یہاں تک کہ انتہائی اعلی دباؤ کی مزاحمت ، کمپیکٹ ڈھانچہ اور چھوٹی جگہ کے پیشہ اور دیگر عام فوائد کے ساتھ استعمال کیا جاسکتا ہے۔ پروڈکٹ سب ڈویژن ماڈل متنوع ہیں ، آپ کے مطابق حل حاصل کرنے کے لئے ہم سے رابطہ کرنے میں خوش آمدید۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

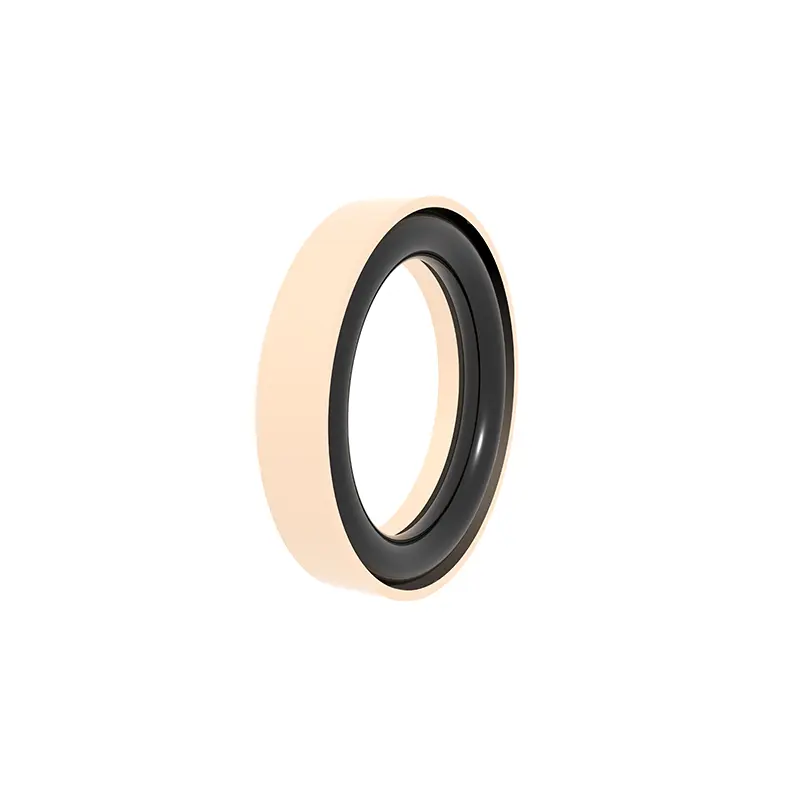

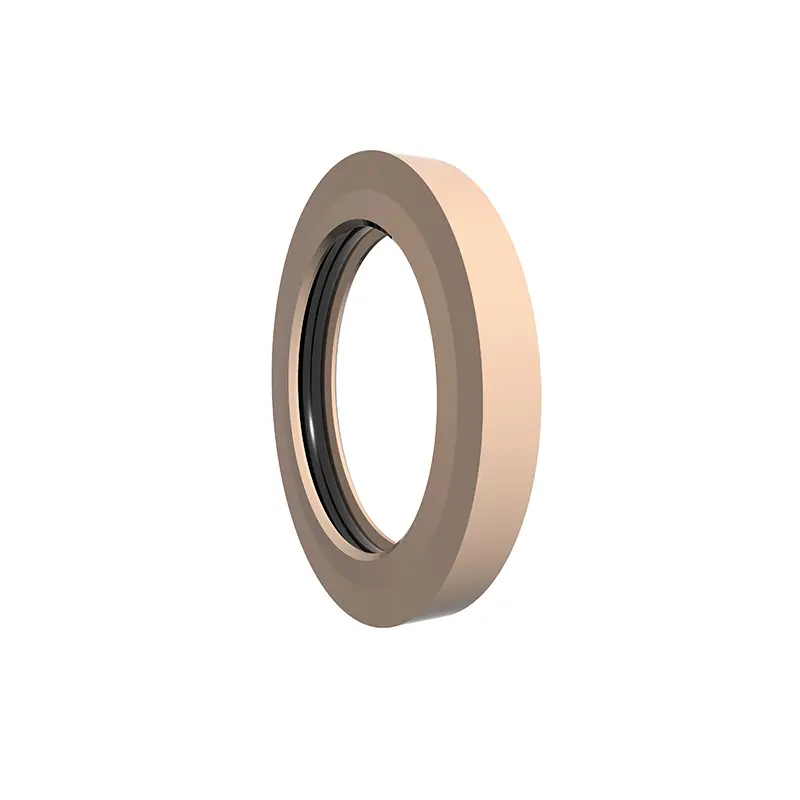

ہمارے روچین مہروں کے ہائی پریشر اینڈ فلانج مہریں بہتر مصنوعات کی کارکردگی فراہم کرنے کے لئے جدید ڈیزائن کو اپناتی ہیں۔ کور بھرا ہوا یا ترمیم شدہ پی ٹی ایف ای مواد خصوصی سائز کی سگ ماہی کی انگوٹی اور او سائز (ربڑ) کی انگوٹی کا ایک مجموعہ ہے ، جو محوری (اختتام) ، فلانج ون ون وے جامد (دباؤ) سیلنگ اور پانی کے دباؤ کی مہر کی ضروریات کے لئے موزوں ہے۔

ہائی پریشر کے آخر میں فلانج مہروں کے اہم فوائد ، لمبی زندگی ، کم بحالی کے اخراجات ، میڈیا کے رساو کو روکنے کے لئے بہترین سگ ماہی ، کام کرنے کے انتہائی حالات کو پورا کرنے کے لئے ہائی پریشر اور الٹرا ہائی پریشر مزاحمت ، اور آسان تنصیب کے لئے شاندار ڈھانچے کے لئے بہترین سگ ماہی ہے۔

مختلف کام کے حالات کے مطابق ، ہم نے آپ کے انتخاب کے ل suprid ذیلی تقسیم شدہ ماڈل بنائے ہیں: RC2871 سیریز (دائیں زاویہ سگ ماہی کی انگوٹی اور O- کے سائز کی ربڑ کی انگوٹھی) مختلف دباؤ کے منظرناموں سے نمٹنے کے لئے A اور B اقسام میں تقسیم ہے۔ آر سی 2872 سیریز (سی کے سائز کی سگ ماہی کی انگوٹی اور او سائز کی ربڑ کی انگوٹھی) جامد دباؤ کی مہر کے لئے موزوں ہے۔ آر سی 2873 (تقویت یافتہ دائیں زاویہ سگ ماہی کی انگوٹی اور او سائز کی ربڑ کی انگوٹھی) انتہائی دباؤ میں دباؤ میں مہارت حاصل کرتی ہے۔ RC2874 (Y- کے سائز کی سگ ماہی کی انگوٹی اور O- سائز کی ربڑ کی انگوٹھی) الٹرا ہائی پریشر سیلنگ کے استحکام کو یقینی بناتی ہے۔ آر سی 2875 سیریز (پیر کے سائز کی سگ ماہی کی انگوٹی اور او سائز کے ربڑ کی انگوٹھی) کو مختلف جامد سگ ماہی کی ضروریات کو پورا کرنے کے لئے A اور B اقسام میں تقسیم کیا گیا ہے۔

کچھ خاص امتزاج جھلکیاں سے بھرا ہوا ہے ، جیسے او رنگ کے ساتھ پیروں کے سائز کی ترمیم شدہ سگ ماہی کی انگوٹی ، جو اعلی دباؤ پر بہتر مہر لگانے اور اعلی اور الٹرا ہائی دباؤ کا مقابلہ کرنے کے لئے پری کمپریشن اور فلانج ڈھانچے کا استعمال کرتی ہے۔ سی شکل والے اور تقویت یافتہ دائیں زاویہ سگ ماہی کی انگوٹھیوں اور او رنگوں کے امتزاج کے لئے بھی یہی بات ہے ، جس سے تمام سمتوں میں ہائی پریشر کے اختتام (فلانج) سگ ماہی کے مسئلے کا ایک قابل اعتماد حل فراہم ہوتا ہے۔

مصنوعات کی خصوصیات اور ایپلی کیشنز:

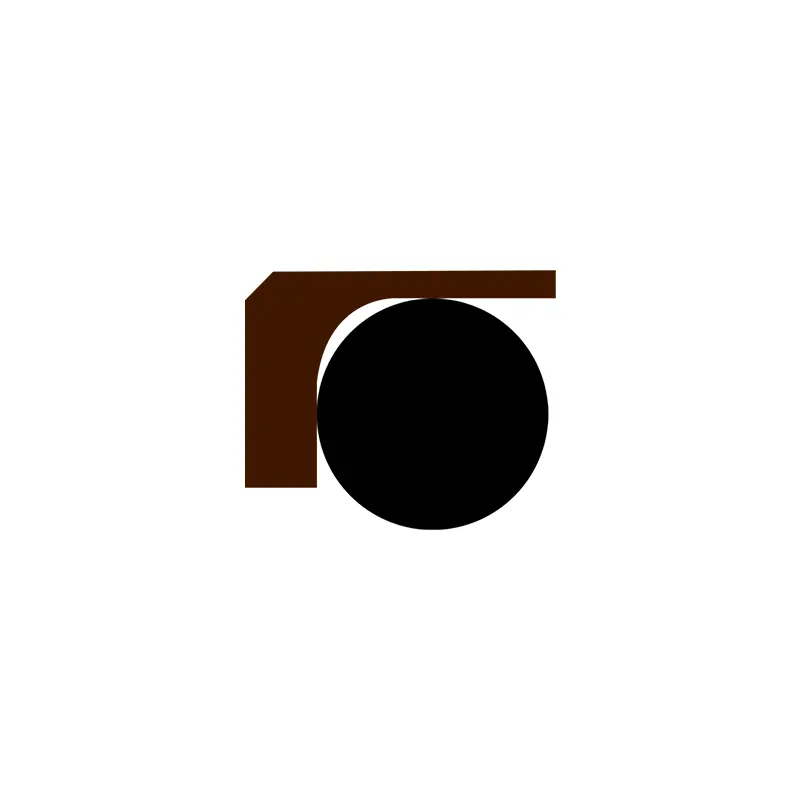

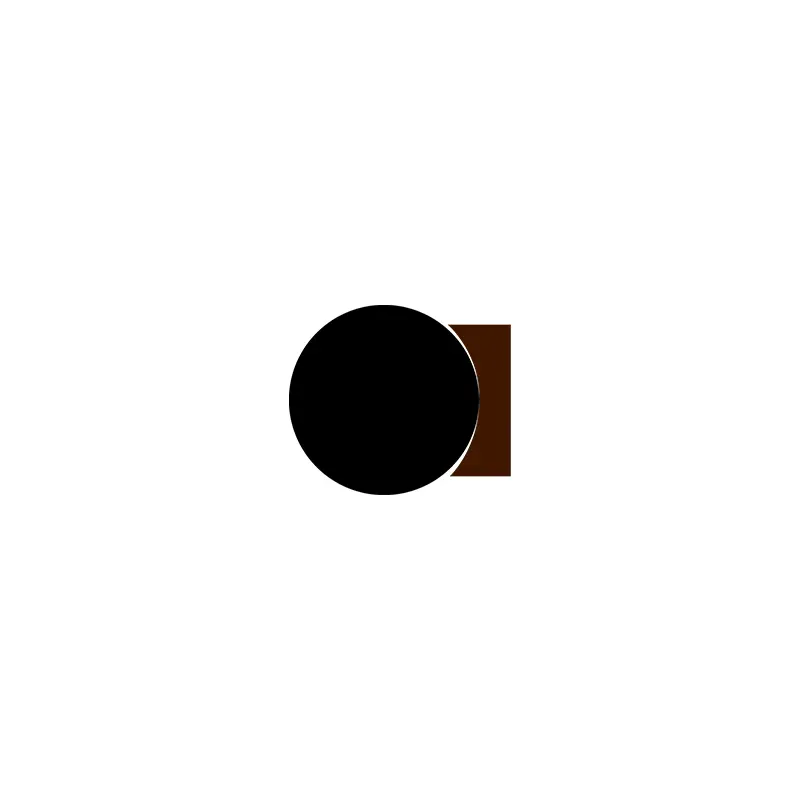

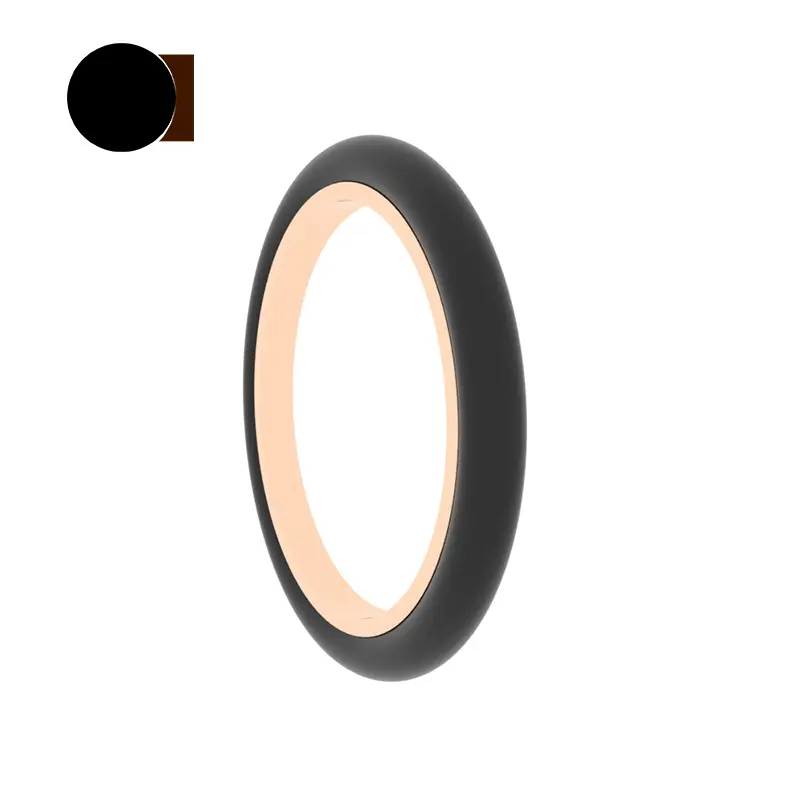

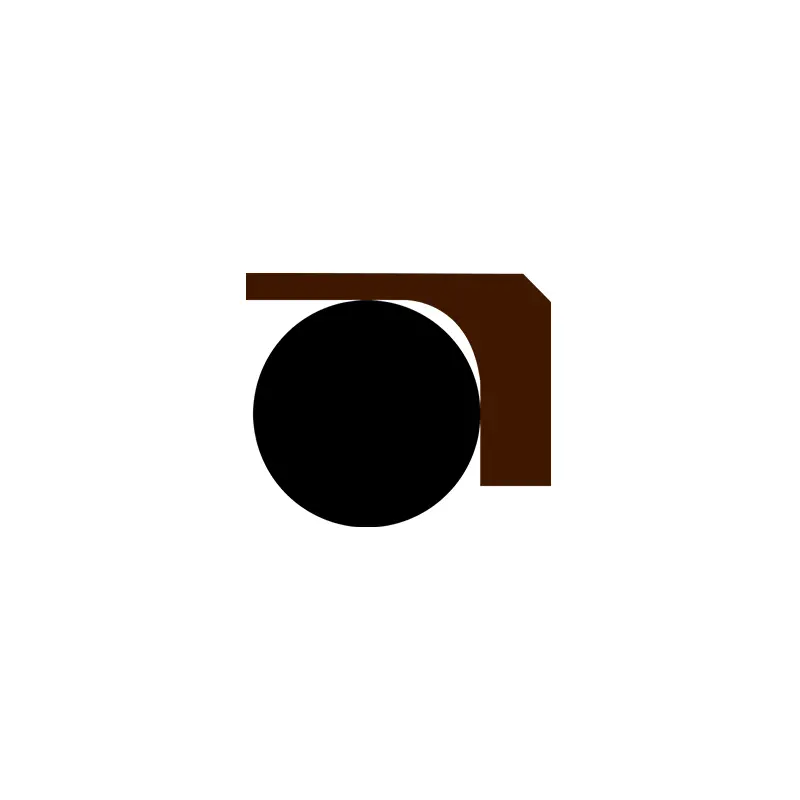

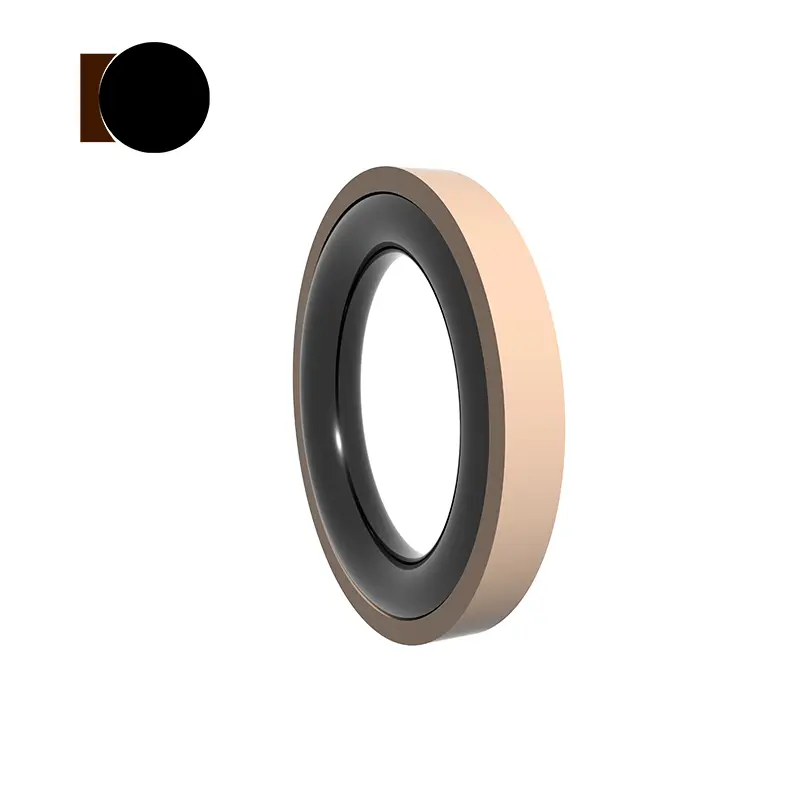

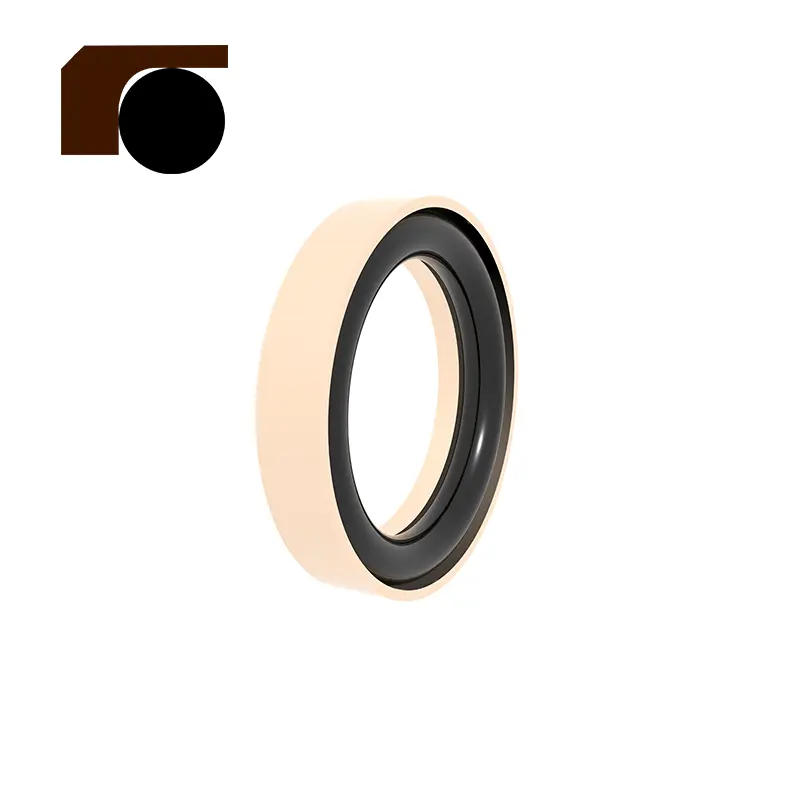

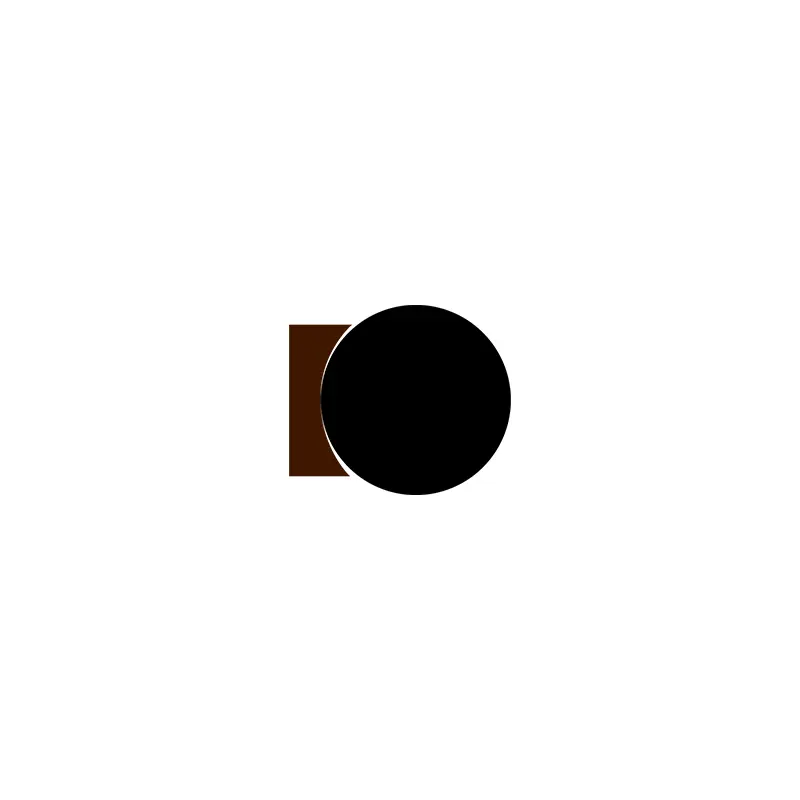

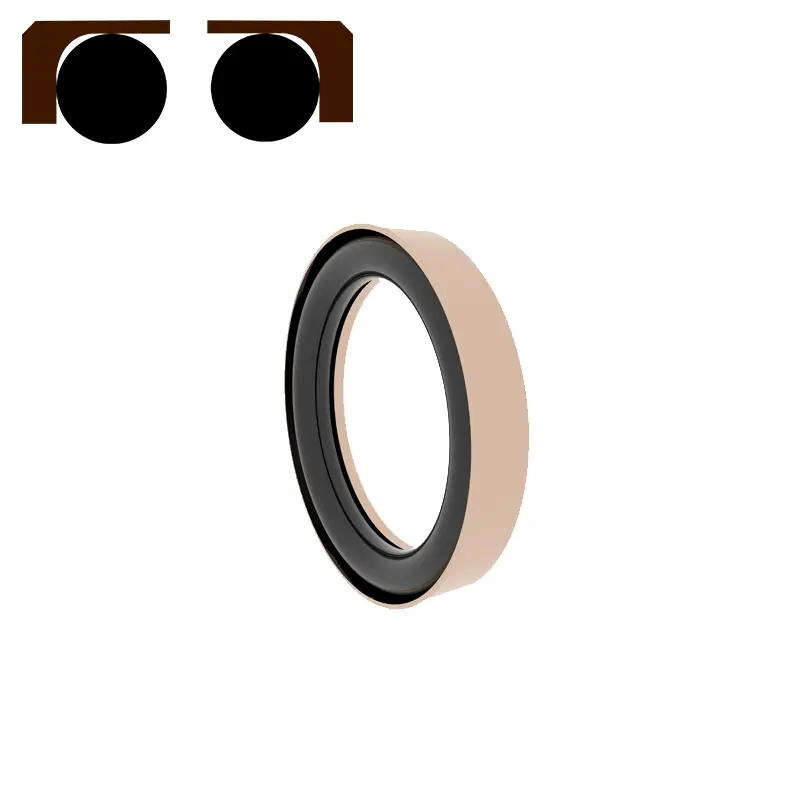

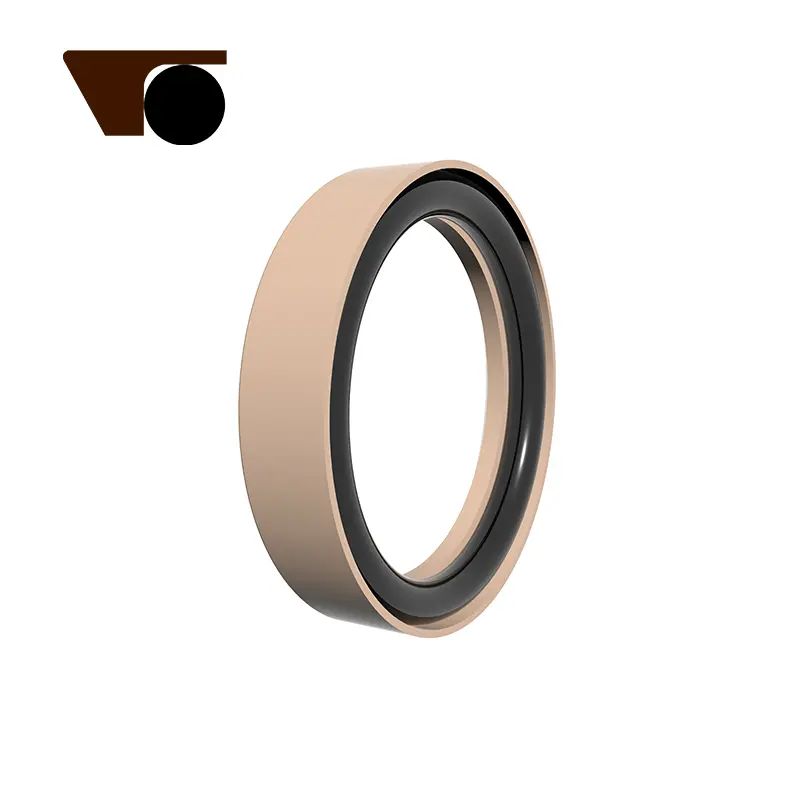

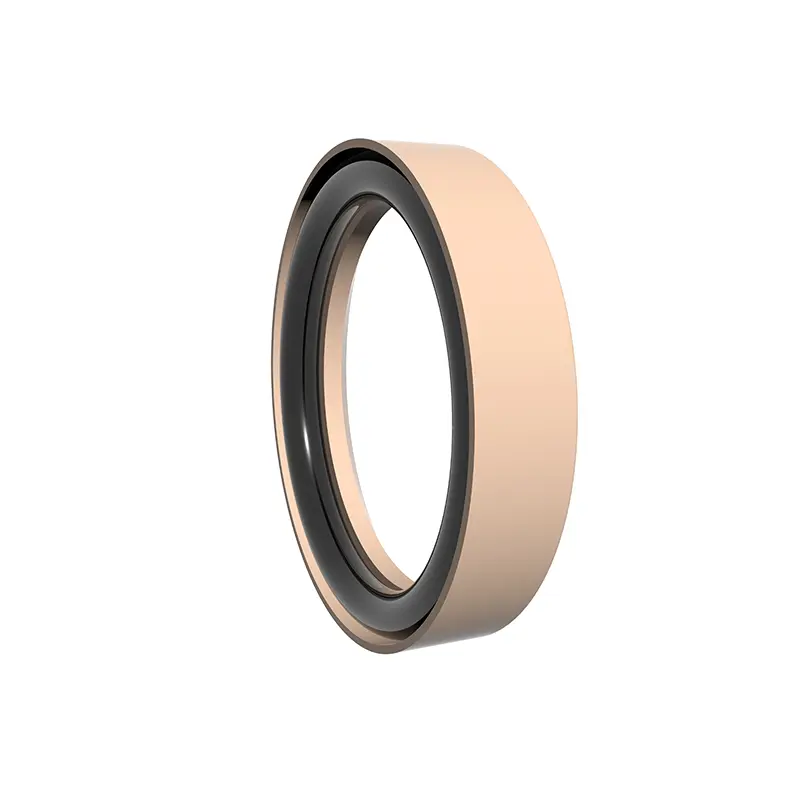

یہ مہر پی ٹی ایف ای اور او رنگ سے بنی دائیں زاویہ سگ ماہی کی انگوٹھی پر مشتمل ہے۔ سیلنگ کو حاصل کرنے کے لئے کلیمپنگ فورس تیار کرنے کے لئے او رنگ پہلے سے کمپریس کیا جاتا ہے۔ مہر کی کلیمپنگ فورس دباؤ کے تحت بڑھتی ہے ، یعنی دباؤ اتنا ہی زیادہ ، مہر لگانے سے بہتر ہے۔ چونکہ پرچی کی انگوٹھی سائیڈ پسلی کا ڈھانچہ اپناتی ہے ، لہذا او رنگ کو نچوڑ نہیں کیا جائے گا اور وہ ہائی پریشر کا مقابلہ کرسکتا ہے۔

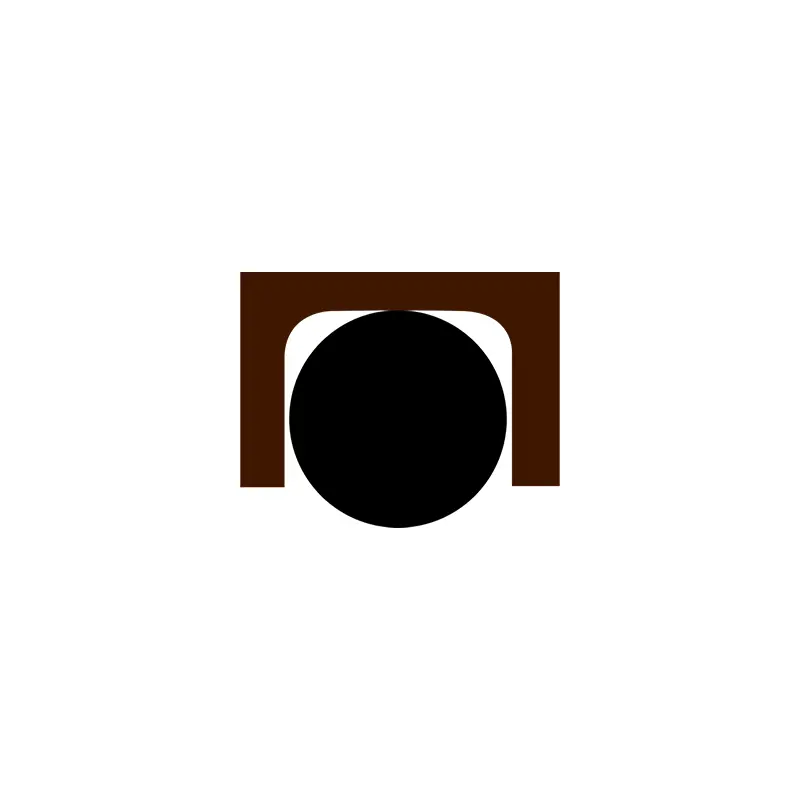

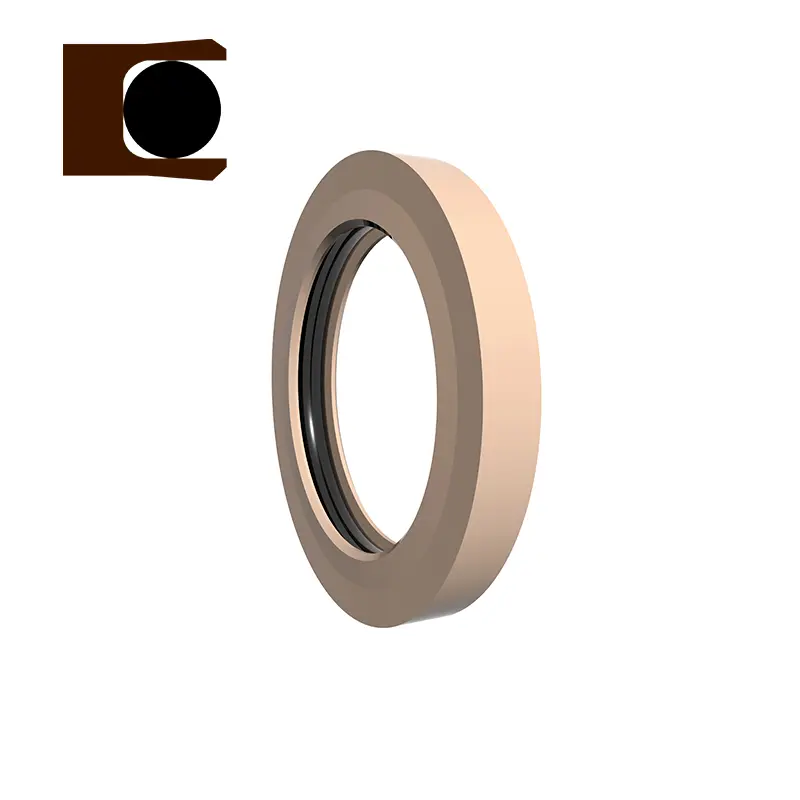

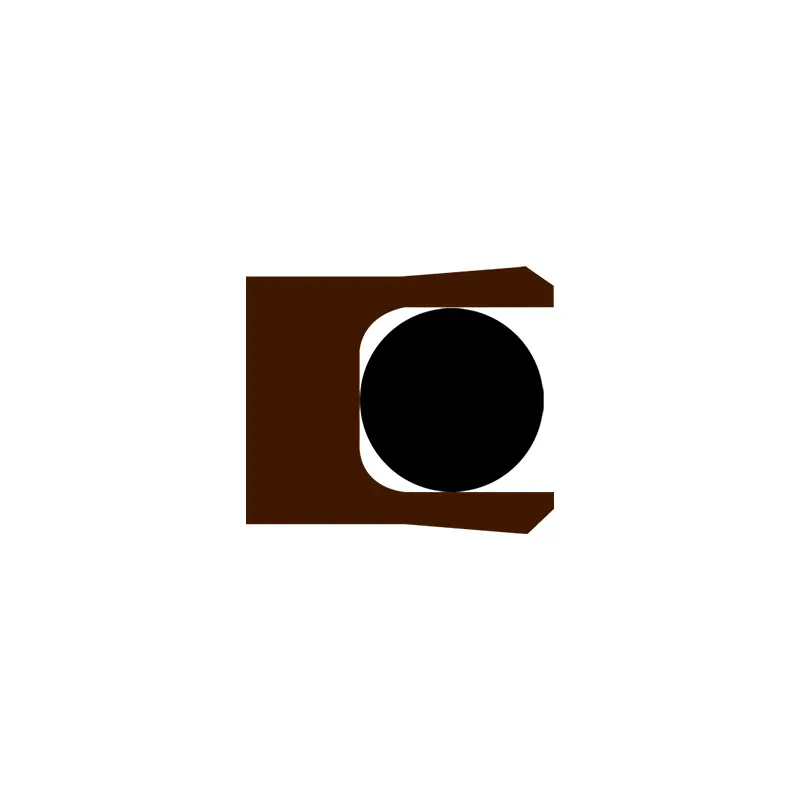

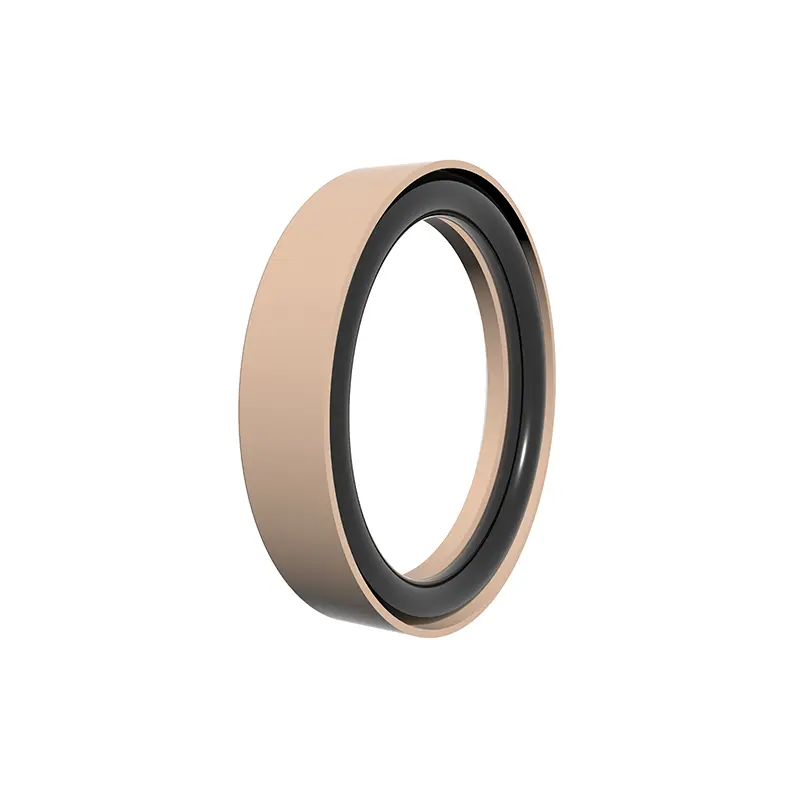

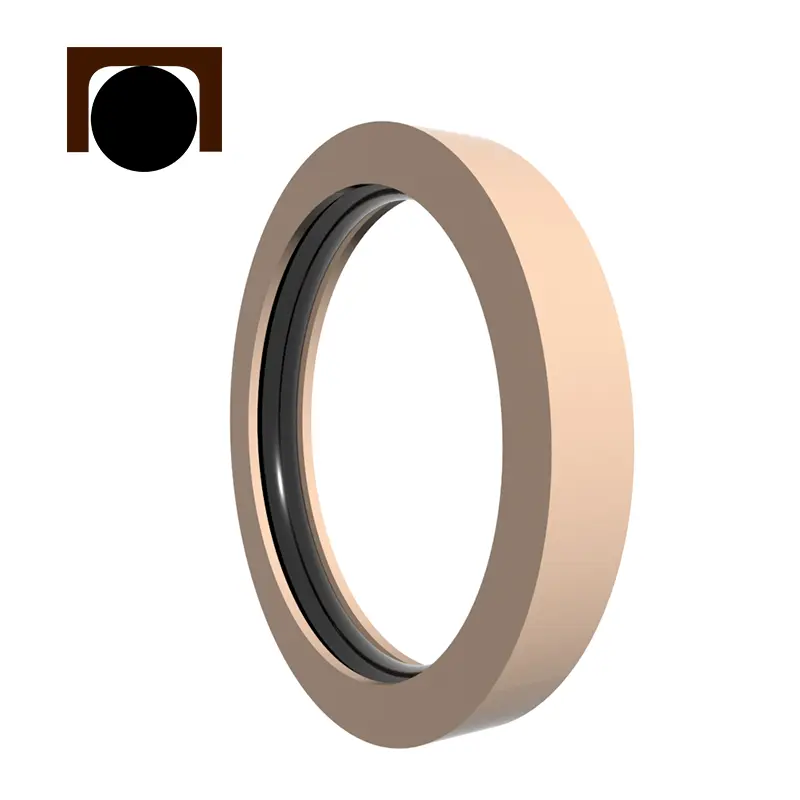

یہ مہر PTFE C کے سائز کی سگ ماہی کی انگوٹی اور O- رنگ پر مشتمل ہے۔ سیلنگ کو حاصل کرنے کے لئے کلیمپنگ فورس تیار کرنے کے لئے او رنگ پہلے سے کمپریس کیا جاتا ہے۔ مہر کی کلیمپنگ فورس دباؤ کے تحت بڑھتی ہے ، یعنی دباؤ اتنا ہی زیادہ ، مہر لگانے سے بہتر ہے۔ چونکہ پرچی کی انگوٹھی ڈبل رخا پسلی کا ڈھانچہ اپناتی ہے ، لہذا او رنگ کو نچوڑا نہیں ہوگا اور وہ ہائی پریشر کا مقابلہ کرسکتا ہے۔

RC2873

RC2874

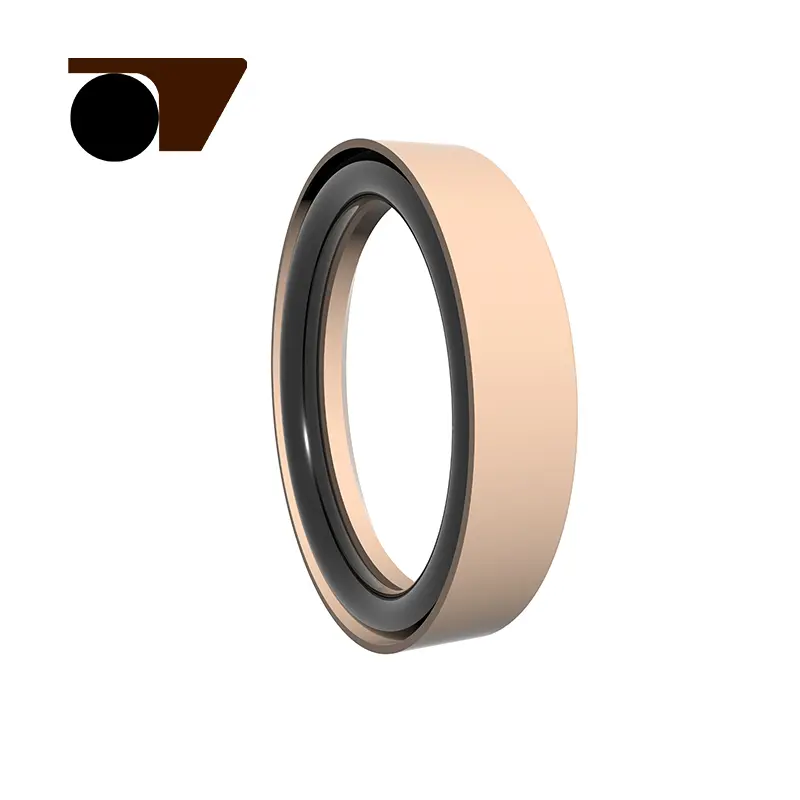

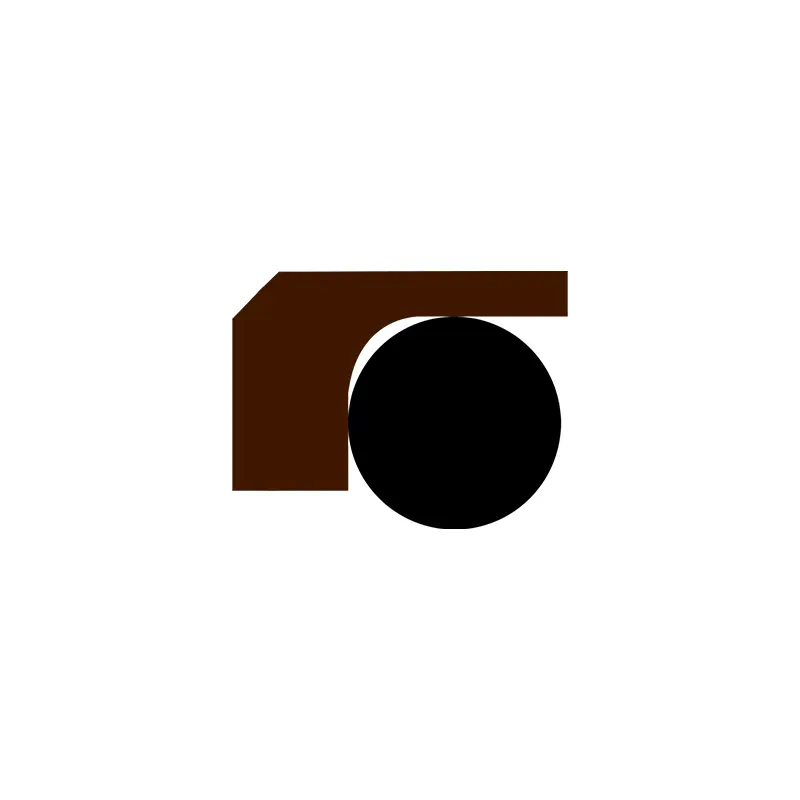

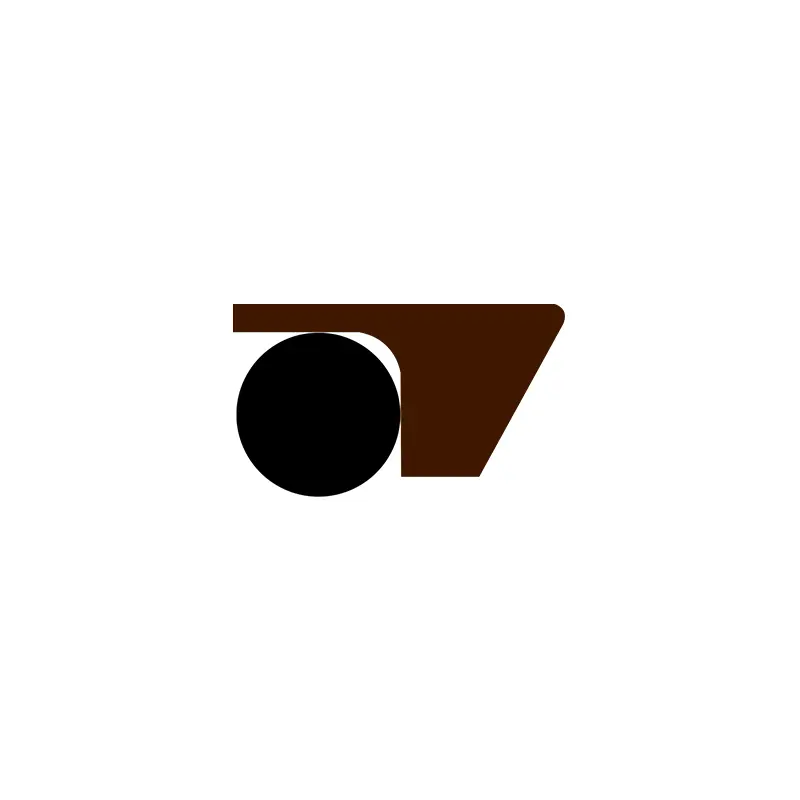

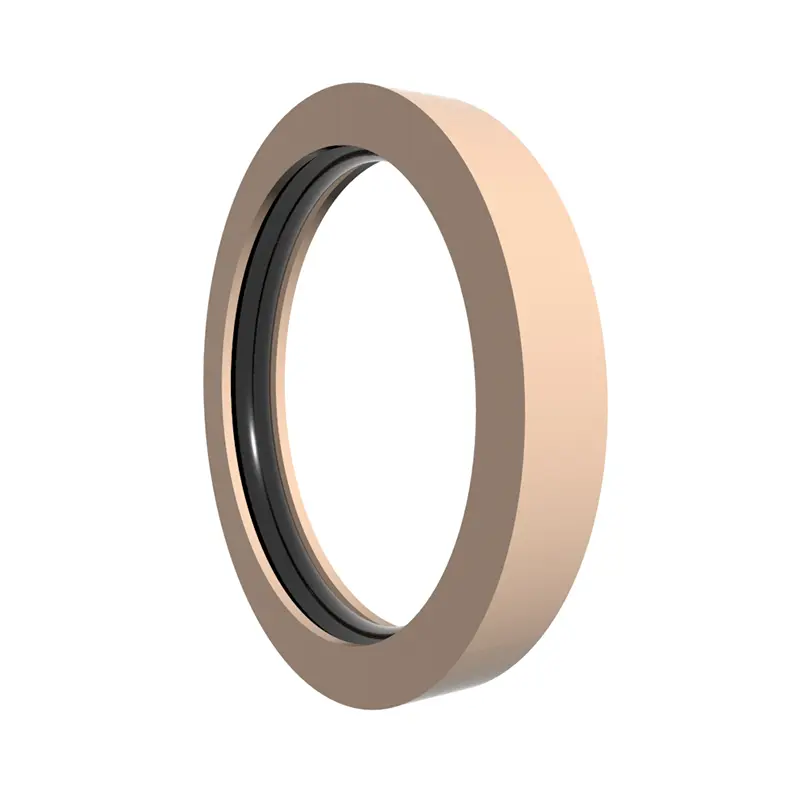

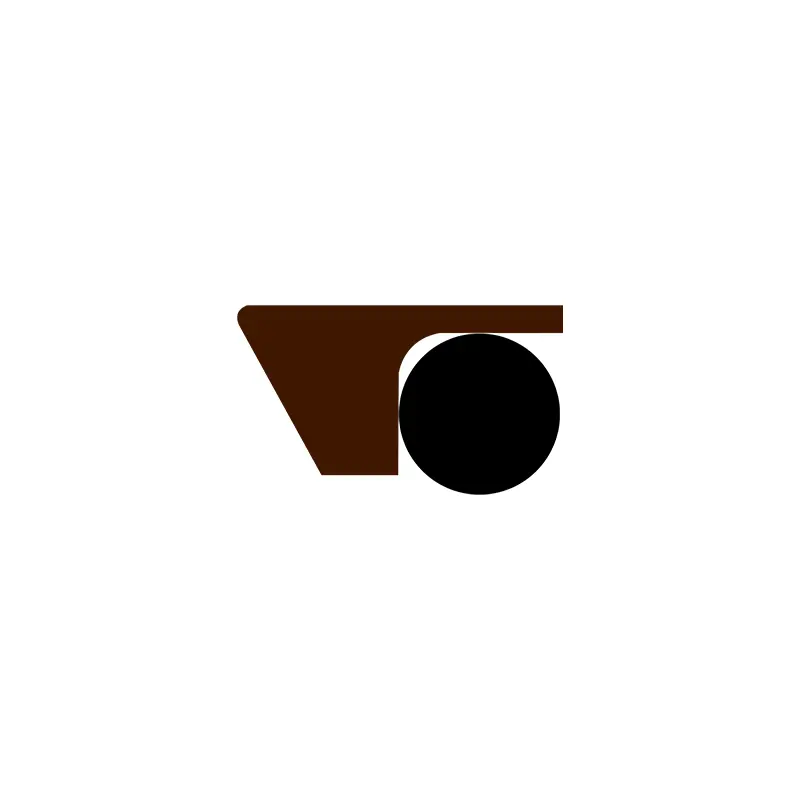

یہ مہر پیر کے سائز کی سگ ماہی کی انگوٹھی پر مشتمل ہے جو ترمیم شدہ پی ٹی ایف ای مواد اور او رنگ سے بنی ہے۔ سیلنگ کو حاصل کرنے کے لئے کلیمپنگ فورس تیار کرنے کے لئے او رنگ پہلے سے کمپریس کیا جاتا ہے۔ مہر کی کلیمپنگ فورس دباؤ کے تحت بڑھتی ہے ، یعنی دباؤ اتنا ہی زیادہ ، مہر لگانے سے بہتر ہے۔ چونکہ پرچی کی انگوٹھی سائیڈ پیر کے سائز کی پسلی کا ڈھانچہ اپناتی ہے ، لہذا او رنگ کو نچوڑ نہیں کیا جائے گا اور وہ اونچے اور الٹرا ہائی دباؤ کا مقابلہ کرسکتا ہے۔

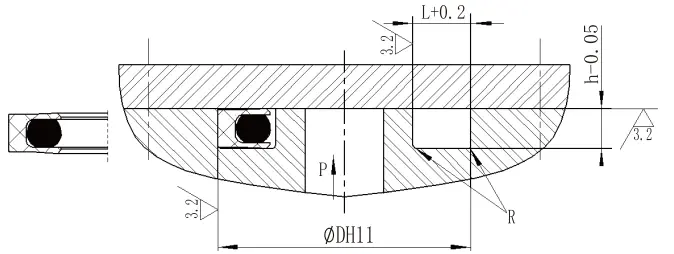

وضاحتیں:

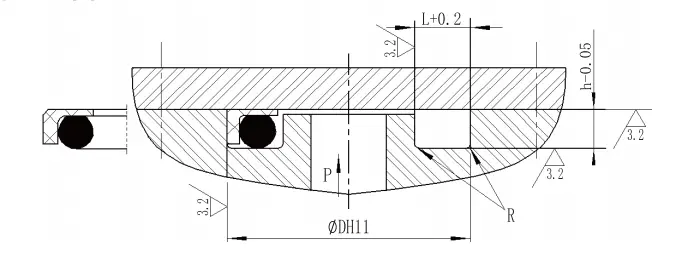

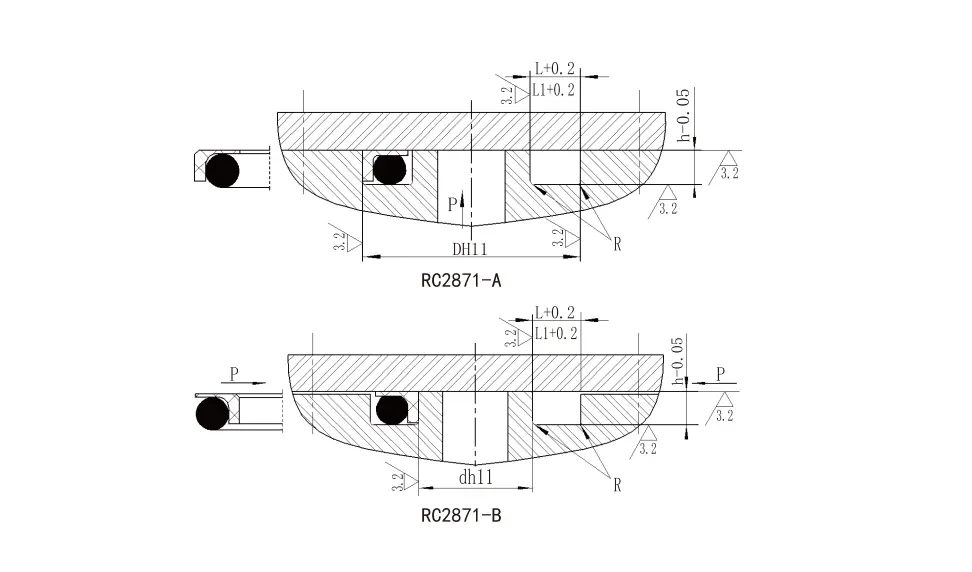

RC2871-A اندرونی دباؤ کی قسم کی وضاحتیں (پیرامیٹر رینج کے اندر موجود تمام وضاحتیں دستیاب ہیں)
بیرونی قطر کی حد D H11	نالی کی گہرائی h^-0.05	نالی کی چوڑائی L^+0.2	نالی کی چوڑائی L1+0.2 دباؤ> 80MPA	گول کونے rmax	او رنگ تار قطر d_O
12 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

RC2871-B بیرونی دباؤ کی قسم کی وضاحتیں (پیرامیٹر رینج کے اندر تمام وضاحتیں دستیاب ہیں)
بیرونی قطر کی حد DH11	نالی کی گہرائی h^-0.05	نالی کی چوڑائی L^+0.2	نالی چوڑائی L1+0.2 دباؤ> 80MPA	گول کونے rmax	او رنگ تار قطر d_O
5 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

RC2872-A اندرونی دباؤ کی قسم کی وضاحتیں (پیرامیٹر رینج کے اندر موجود تمام وضاحتیں دستیاب ہیں)
بیرونی قطر کی حد D H11	نالی کی گہرائی h^-0.05	نالی کی چوڑائی L^+0.2	گول کونے rmax	او رنگ تار قطر d_O
15 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

RC2872-B بیرونی دباؤ کی قسم کی وضاحتیں (پیرامیٹر رینج کے اندر موجود تمام وضاحتیں دستیاب ہیں)
بیرونی قطر کی حد D H11	نالی کی گہرائی h^-0.05	نالی کی چوڑائی L^+0.2	گول کونے R	او رنگ تار قطر d_O
5 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.50	13.6	0.7	8.60

RC2873

بیرونی قطر کی حد IE11	نالی کی گہرائی h^-0.05	نالی کی چوڑائی L^+0.2	گول کونے rmax	او رنگ تار قطر d_O
15 ~ 28	2.80	5.5	0.4	2.65
29 ~ 54	3.55	6.6	0.4	3.55
55 ~ 128	5.30	9.1	0.5	5.30
129 ~ 499	7.20	11.8	0.6	7.00
500 ~ 1600	8.50	13.8	0.7	8.60

RC2874

بیرونی قطر کی حد IE11	نالی کی گہرائی h^-⁰^.05	نالی کی چوڑائی L^+0.2	گول کونے rmax	او رنگ تار قطر d_O
15 ~ 26	3.4	5.5	0.4	2.65
27 ~ 50	4.2	6.6	0.4	3.55
51 ~ 127	6.1	9.1	0.5	5.30
128 ~ 499	8.0	11.8	0.6	7.00
500 ~ 1600	9.5	15.5	0.7	8.60

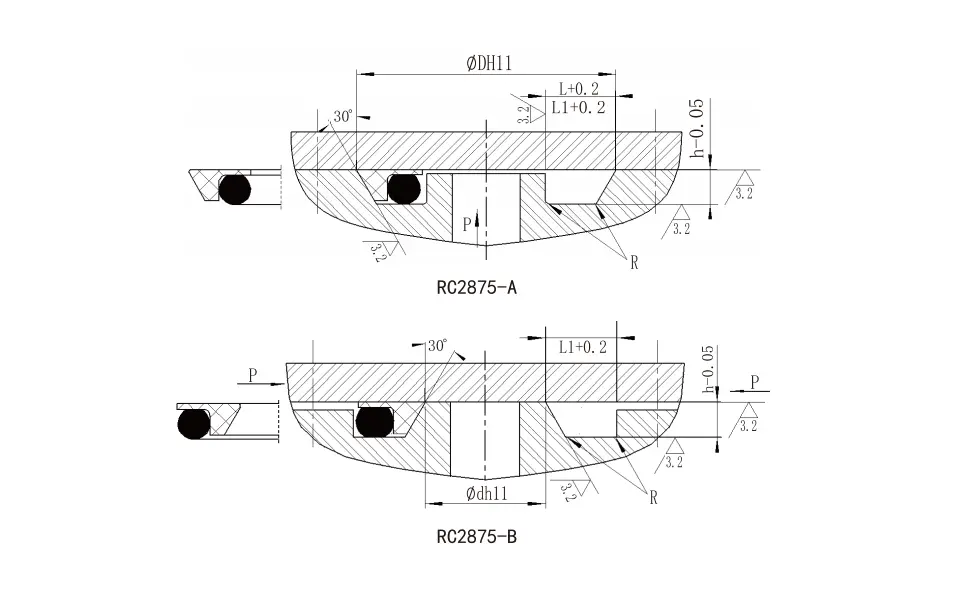

RC2875-A اندرونی دباؤ کی قسم کی وضاحتیں (پیرامیٹر کی حد کے اندر تمام وضاحتیں دستیاب ہیں)
بیرونی قطر کی حد D H11	نالی کی گہرائی h^-0.05	نالی کی چوڑائی L^+0.2	نالی چوڑائی L1+0.2 دباؤ> 100 ایم پی اے	گول کونے rmax	او رنگ تار قطر d_O
17 ~ 50	3.1	6.6	8.6	0.4	3.55
51 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

RC2875-B بیرونی دباؤ کی قسم کی وضاحتیں (پیرامیٹر رینج کے اندر موجود تمام وضاحتیں دستیاب ہیں)
بیرونی قطر کی حد D H11	نالی کی گہرائی h^-0.05	نالی کی چوڑائی L^+0.2	نالی چوڑائی L1+0.2 دباؤ> 100 ایم پی اے	گول کونے rmax	او رنگ تار قطر d_O
5 ~ 40	3.1	6.6	8.6	0.4	3.55
41 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

ہائی پریشر اینڈ فلانج مہروں کا اطلاق کام کرنے کے حالات
پروفائل	ماڈل	دباؤ (ایم پی اے)	درجہ حرارت (℃)	میڈیا
	rc2871-a	≤300	-35 ~+100 (مماثل O- رنگ NBR)	ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔
			-20 ~+200 (مماثل O- رنگ fkm)
	RC2871-B	≤300	-35 ~+100 (مماثل O- رنگ NBR)	ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔
			-20 ~+200 (مماثل O- رنگ fkm)
	rc2872-a	≤100	-35 ~+100 (مماثل O- رنگ NBR)	ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔
			-20 ~+200 (مماثل O- رنگ fkm)
	RC2872-B	≤100	-35 ~+100 (مماثل O- رنگ NBR)	ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔
			-20 ~+200 (مماثل O- رنگ fkm)
	RC2873	≤200	-35 ~+100 (مماثل O- رنگ NBR)	ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔
			-20 ~+200 (مماثل O- رنگ fkm)
	RC2874	≤300	-35 ~+100 (مماثل O- رنگ NBR)	ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔
			-20 ~+200 (مماثل O- رنگ fkm)
	RC2875-A	≤300	-35 ~+100 (مماثل O- رنگ NBR)	ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔
			-20 ~+200 (مماثل O- رنگ fkm)
	RC2875-B	≤300	-35 ~+100 (آئتاکار رنگ این بی آر سے ملاپ)	ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔
			-20 ~+200 (آئتاکار رنگ ایف کے ایم سے ملاپ)
	rc2879-a	105	-35 ~+100 (آئتاکار رنگ این بی آر سے ملاپ)	ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔
			-20 ~+200 (مماثل O- رنگ fkm)
	RC2875-B	105	-35 ~+100 (مماثل O- رنگ NBR) -20 ~+200 (مماثل O- رنگ fkm)	ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔
