پسٹن سوراخوں کے لئے ہائی پریشر مہریں

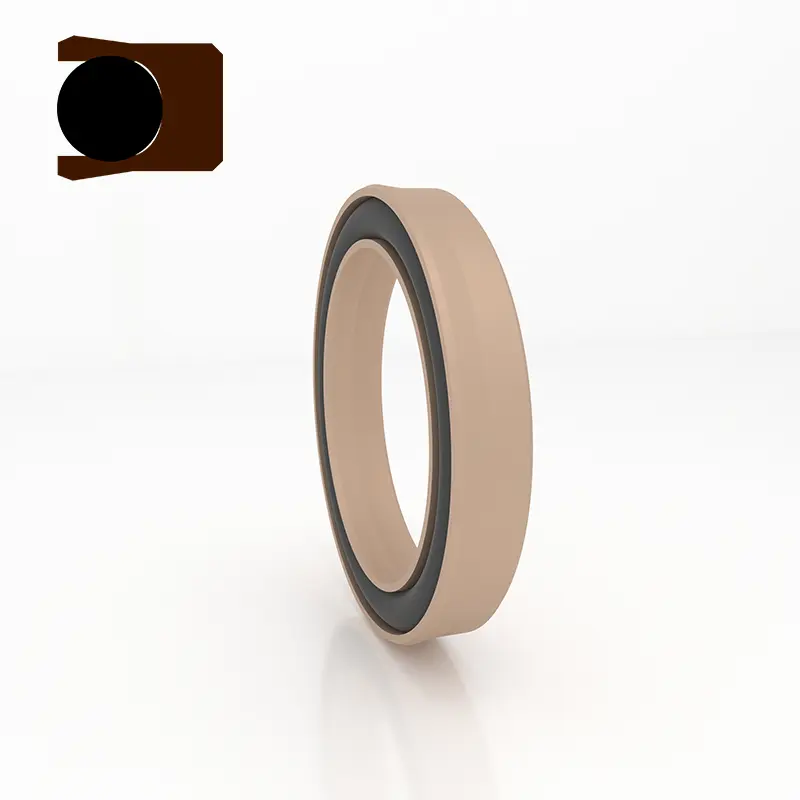

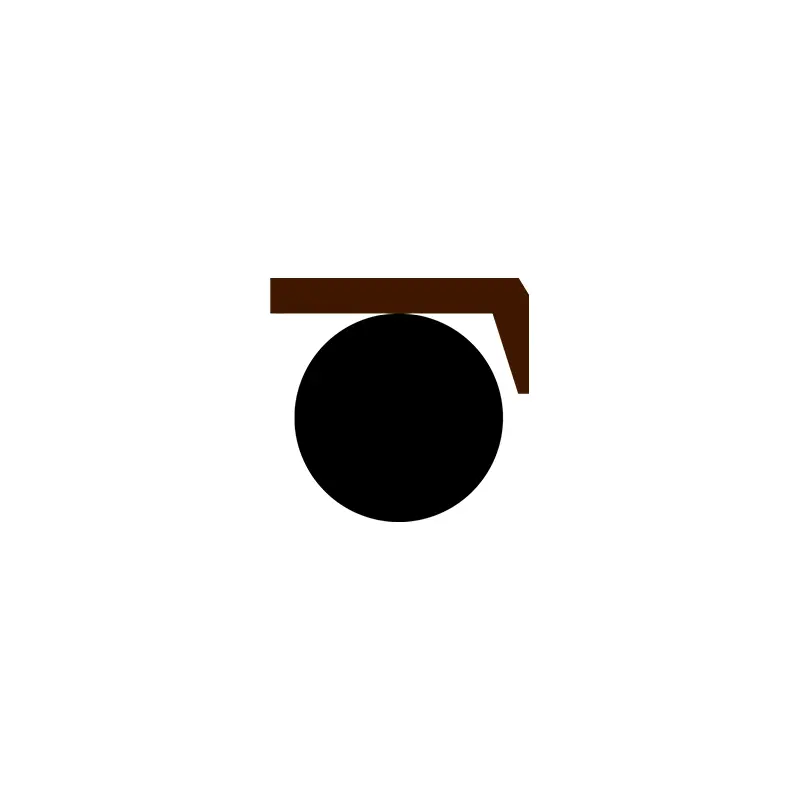

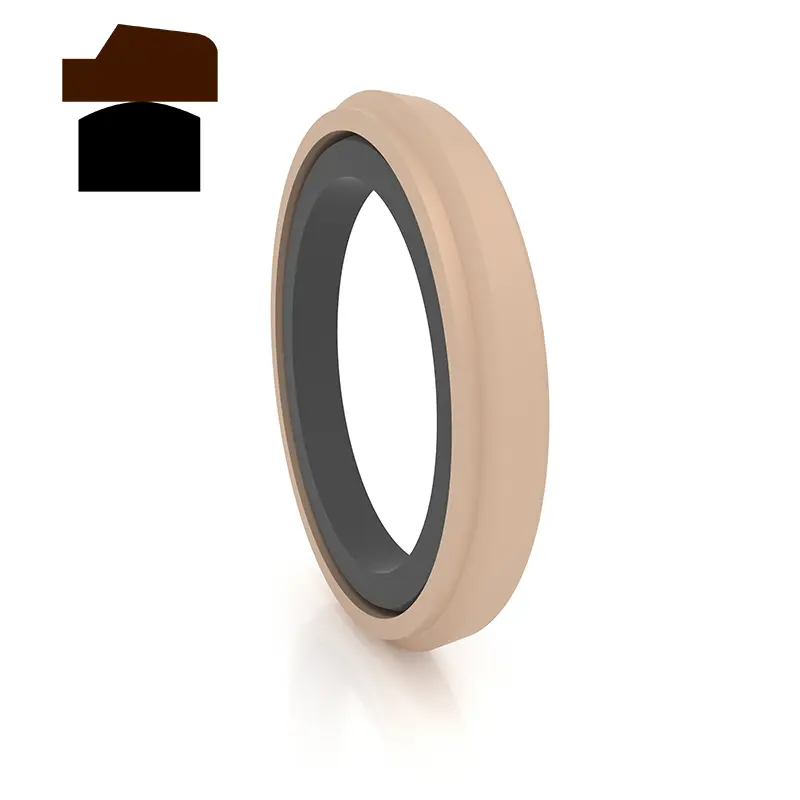

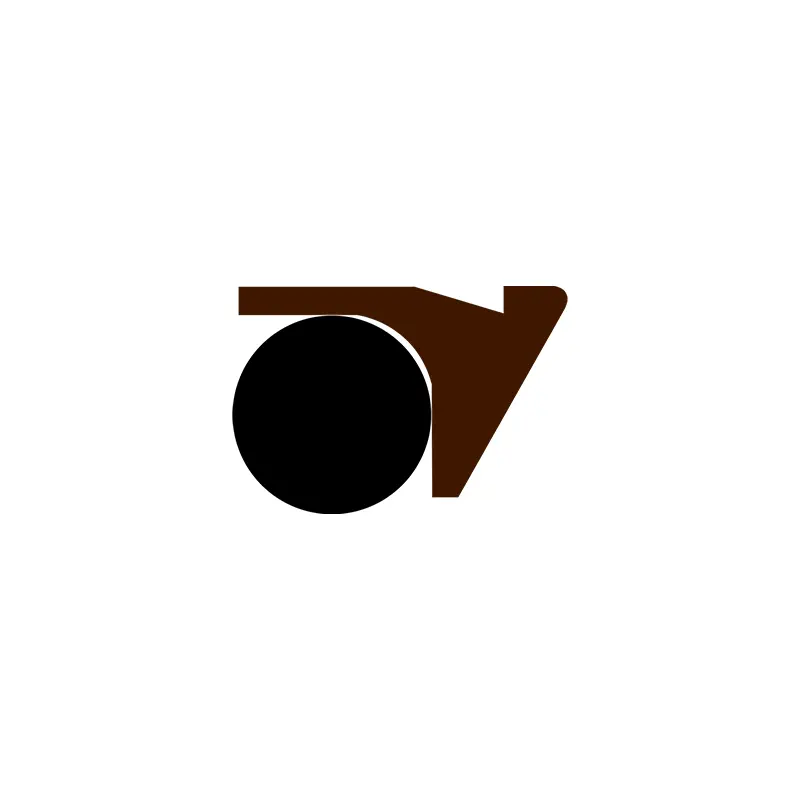

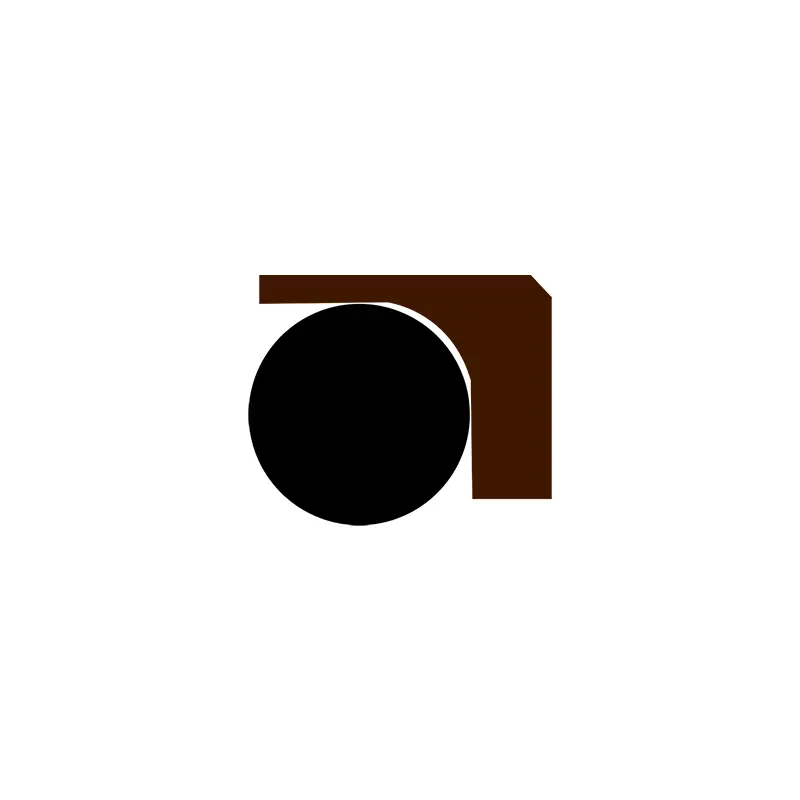

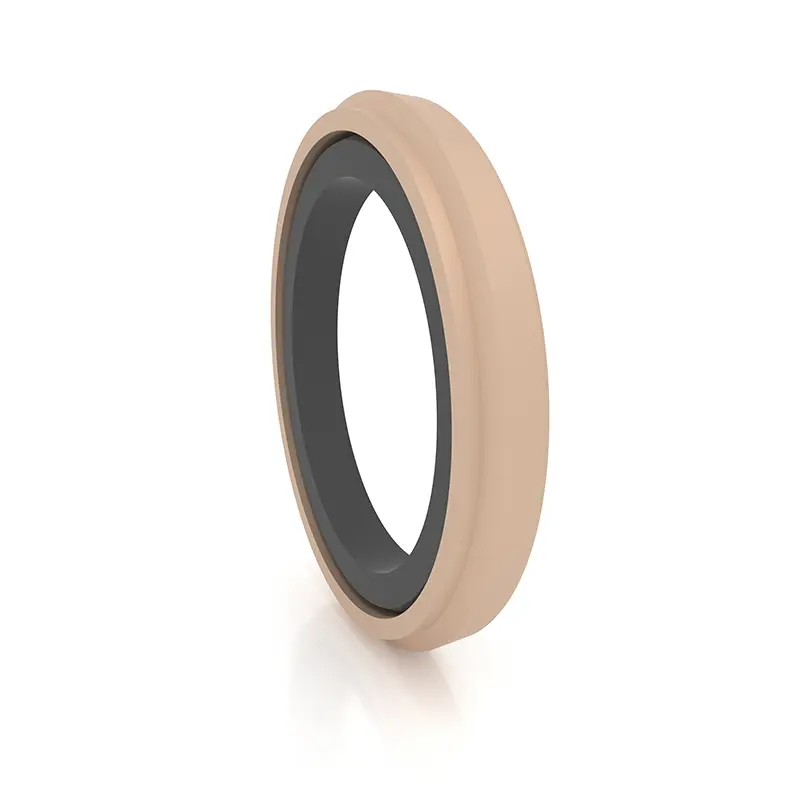

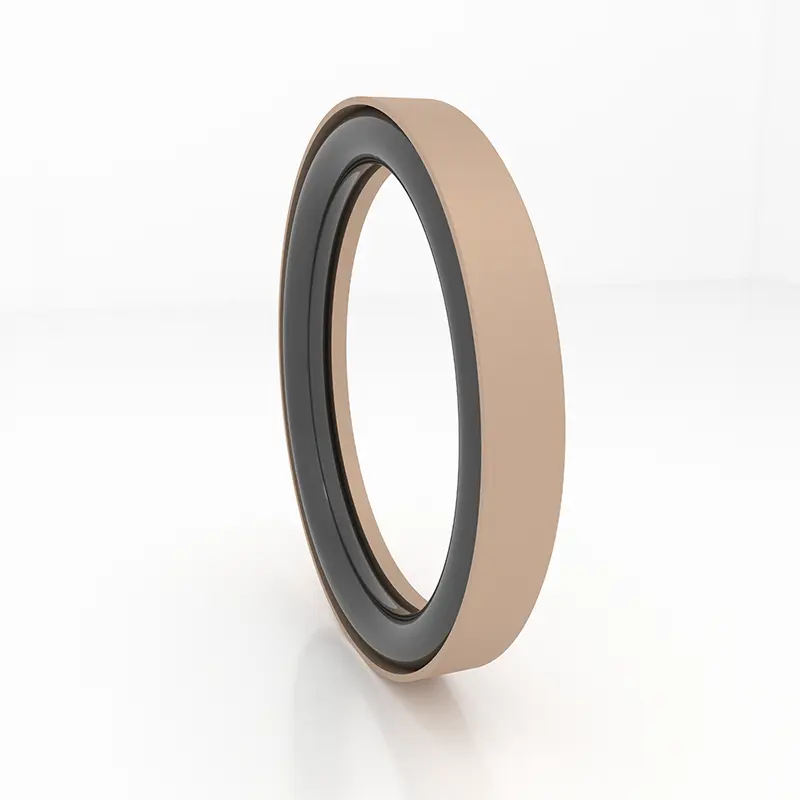

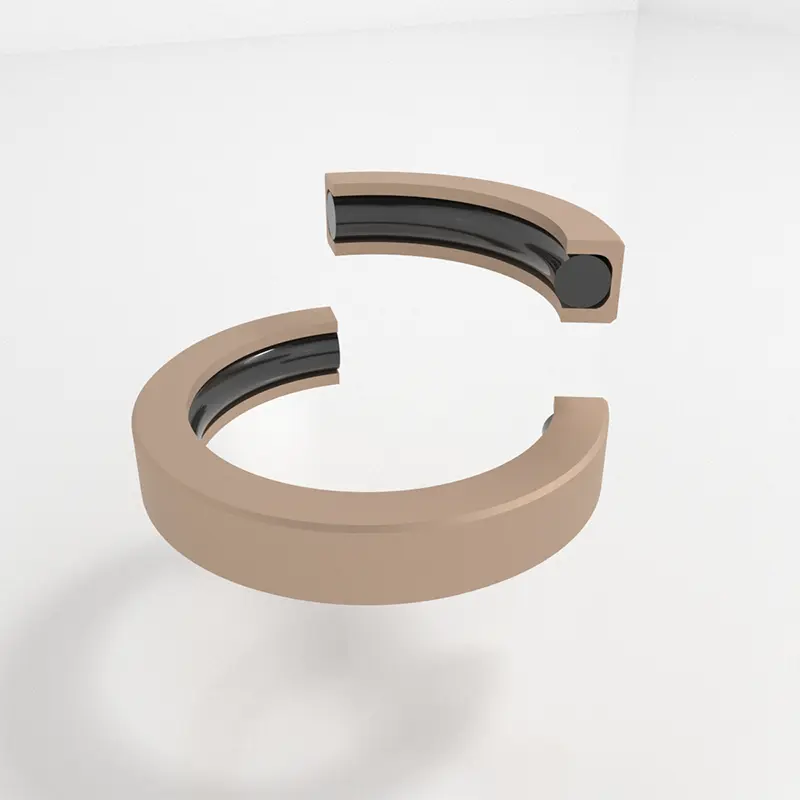

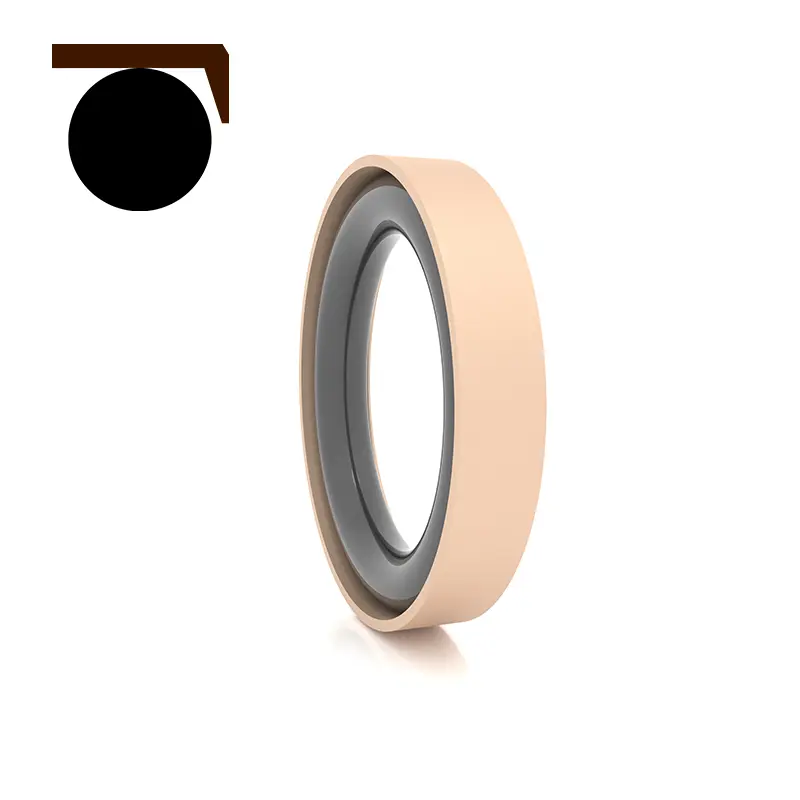

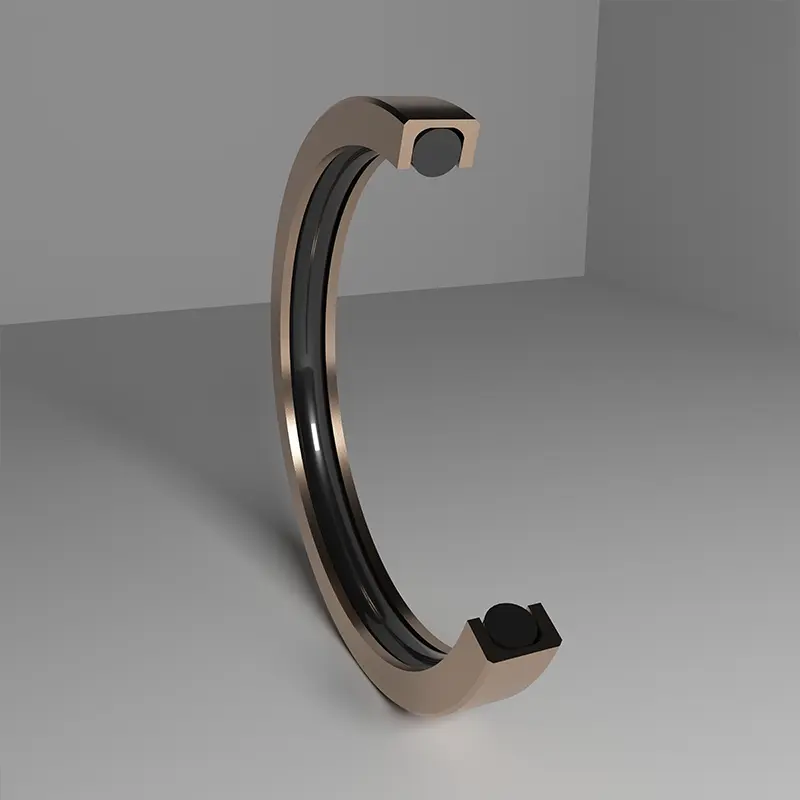

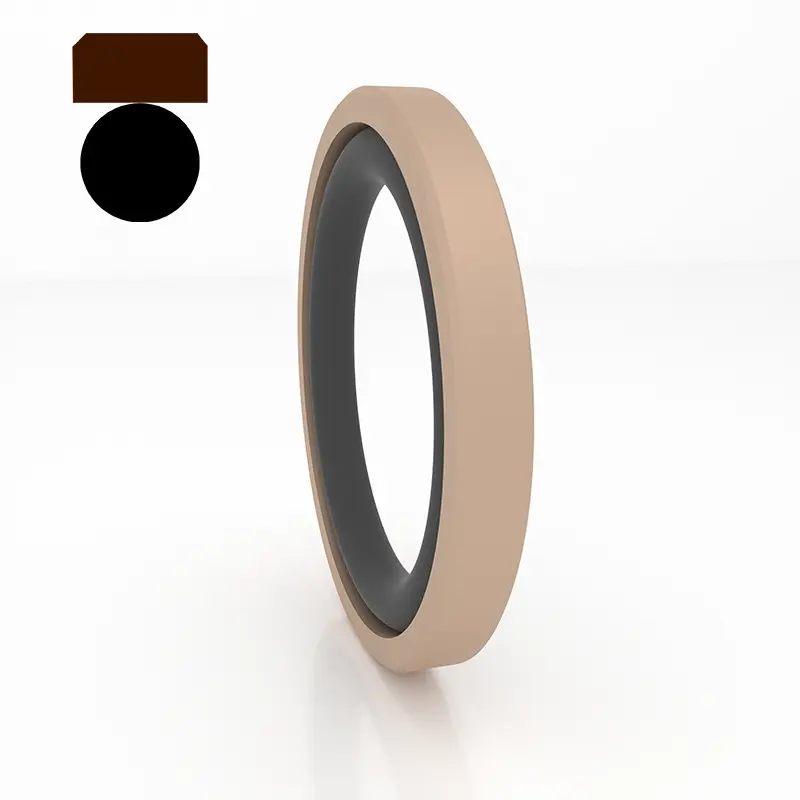

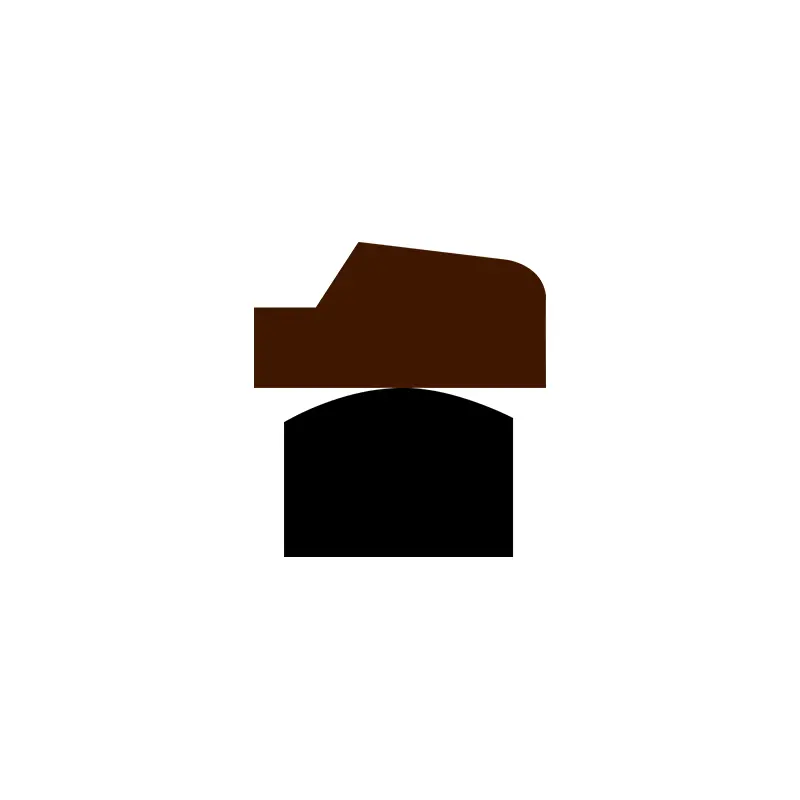

پسٹن سوراخوں کے لئے ہائی پریشر مہریں ان مہروں میں سے ایک ہے جو آپ کے لئے روچن مہریں فراہم کرسکتی ہیں۔ ہم چین میں ہائیڈرولک مہروں کے پیشہ ور کارخانہ دار ہیں۔ یہ مہر کی انگوٹھی آزادانہ طور پر تیار کی گئی ہے اور تیار کی گئی ہے جس میں پی ٹی ایف ای یا جامع مادے کی خصوصی شکل والی مہر رنگ اور او سائز کی ربڑ کی انگوٹھی پر مشتمل ہے۔ مخصوص مہر کی انگوٹی کے ڈھانچے کا ڈیزائن اعلی اور الٹرا ہائی دباؤ کا مقابلہ کرنے کی مہر کی صلاحیت کو بھی بہتر بناتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

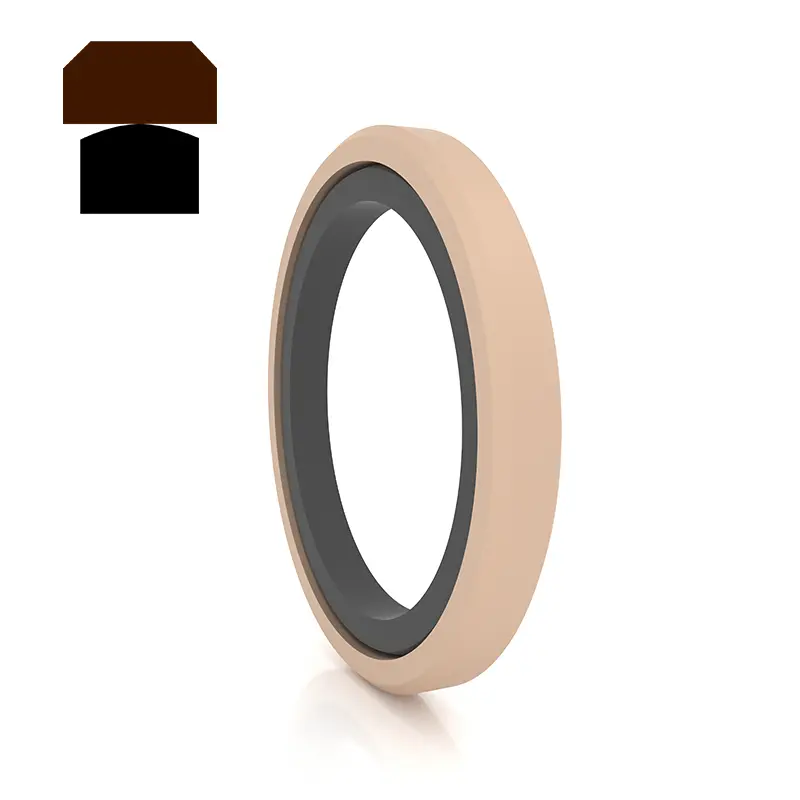

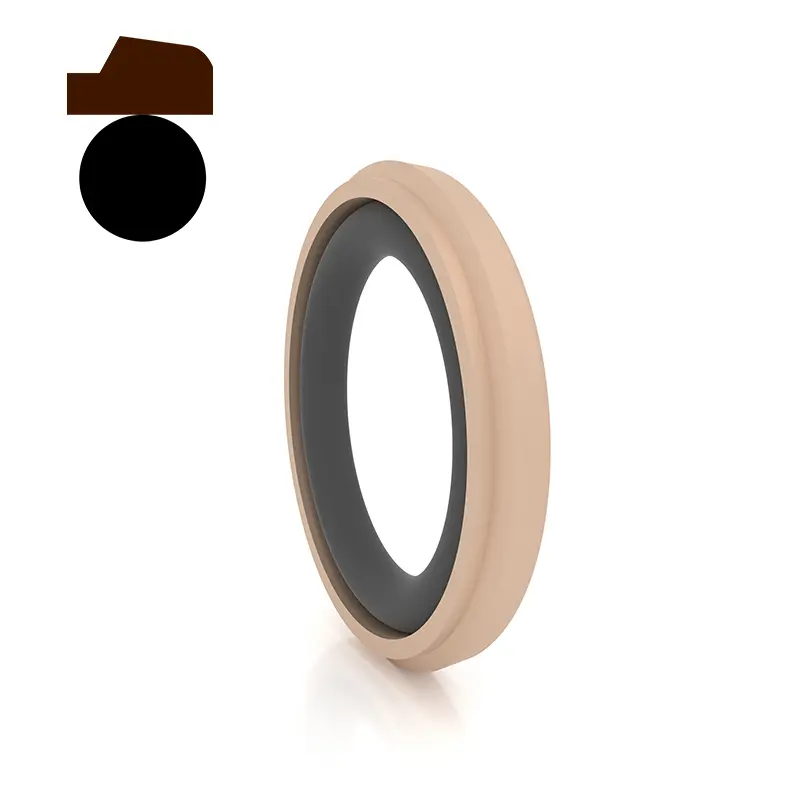

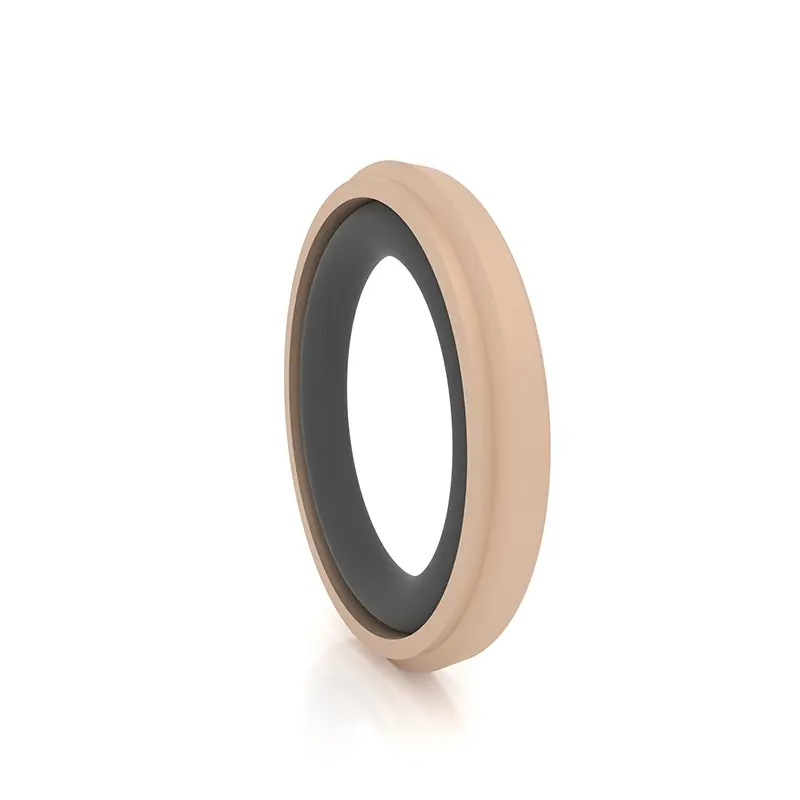

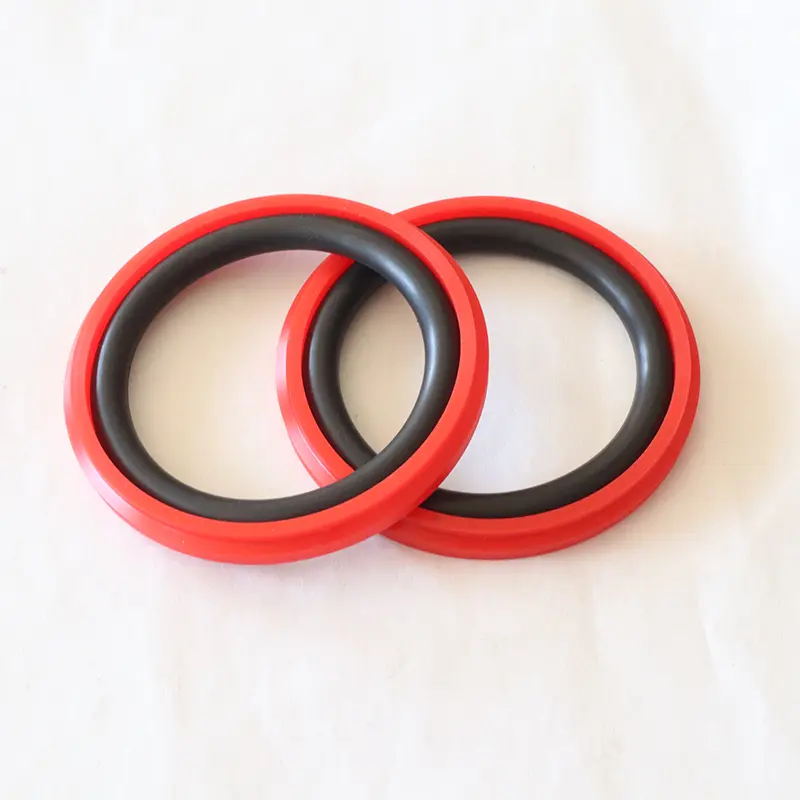

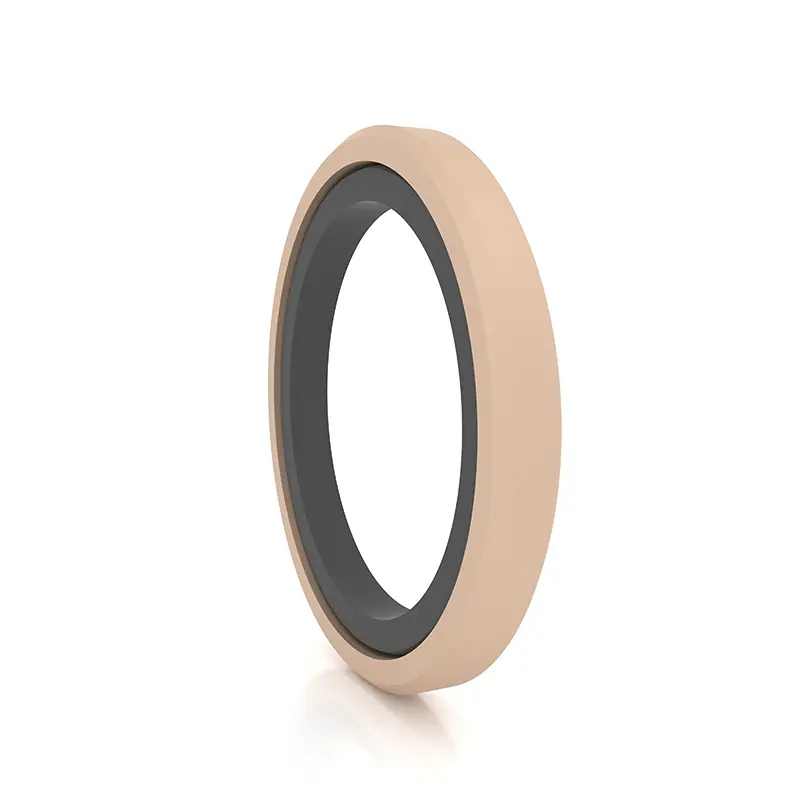

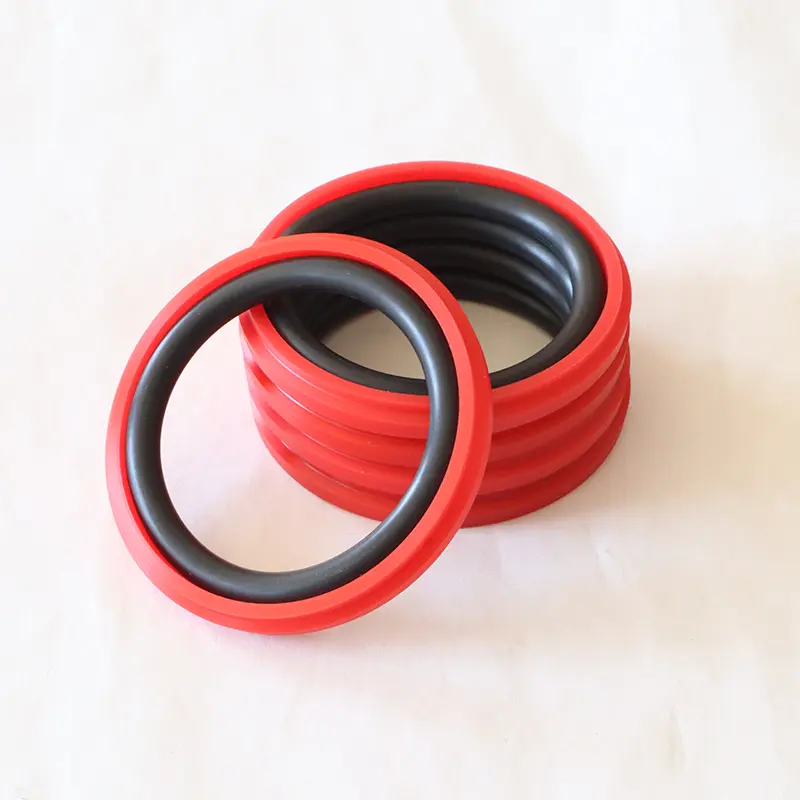

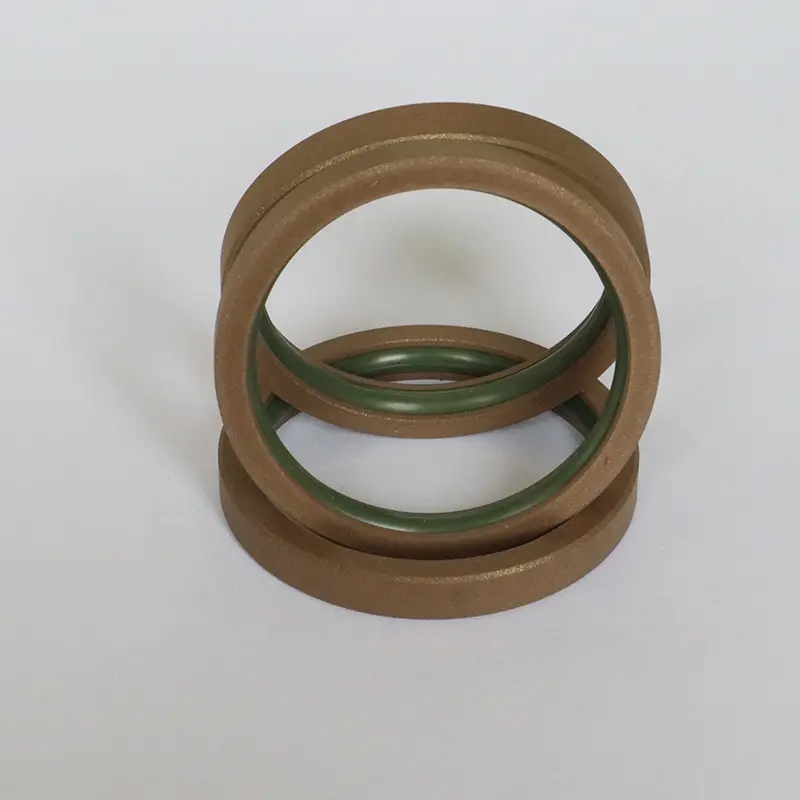

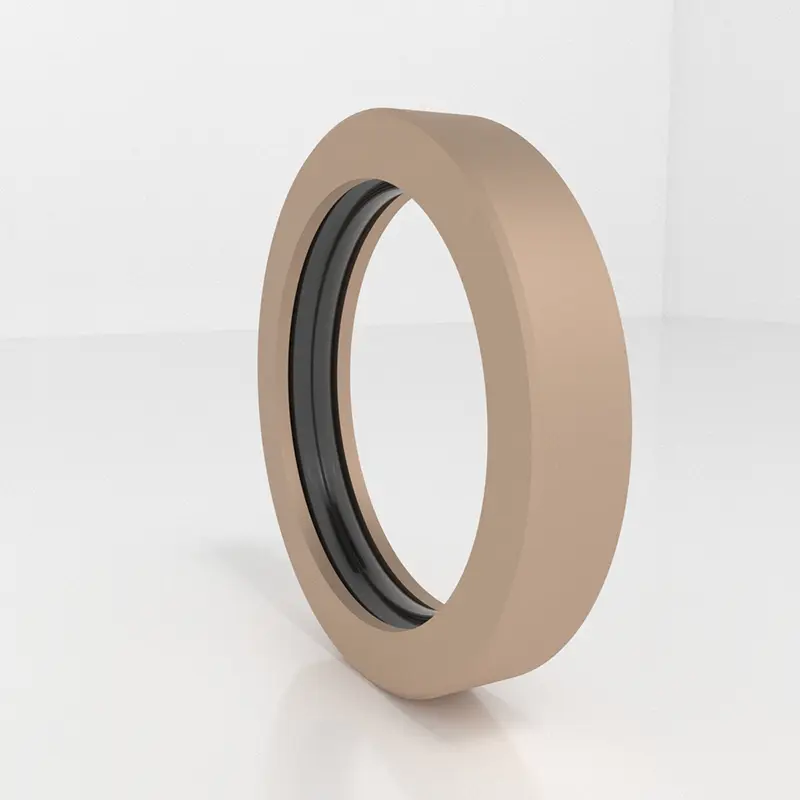

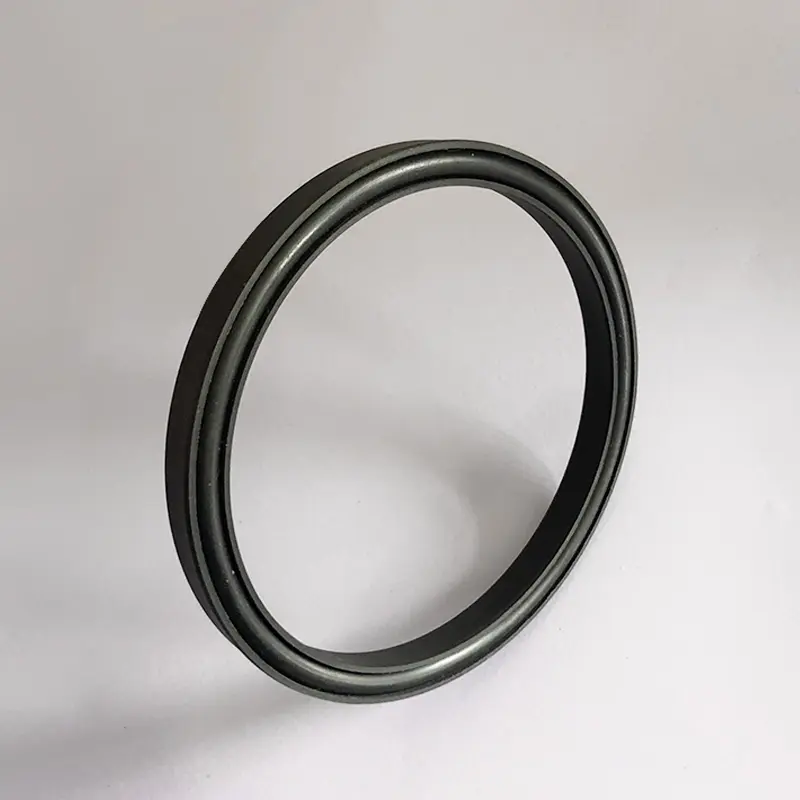

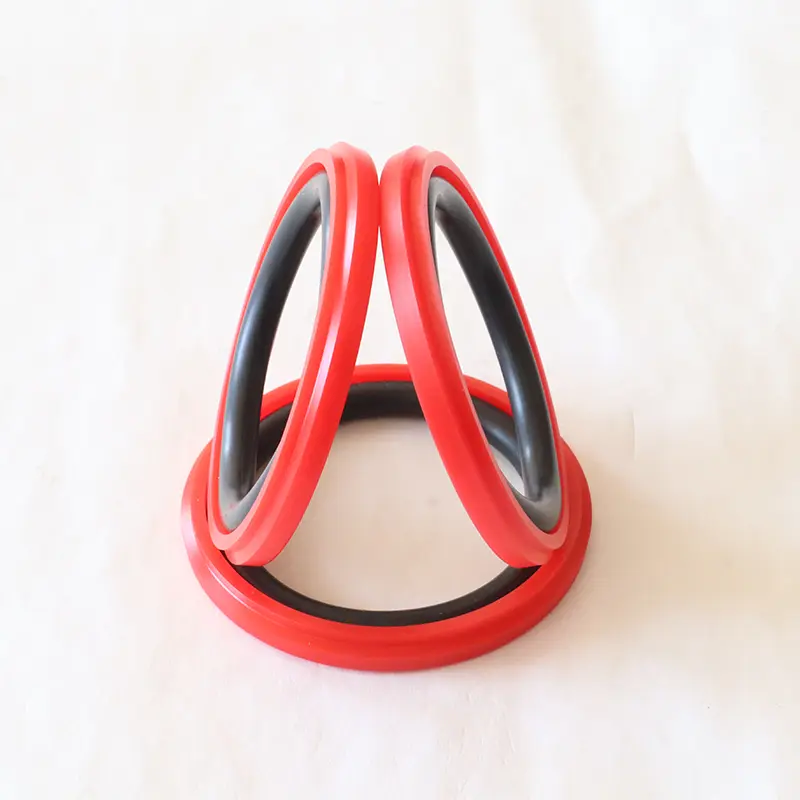

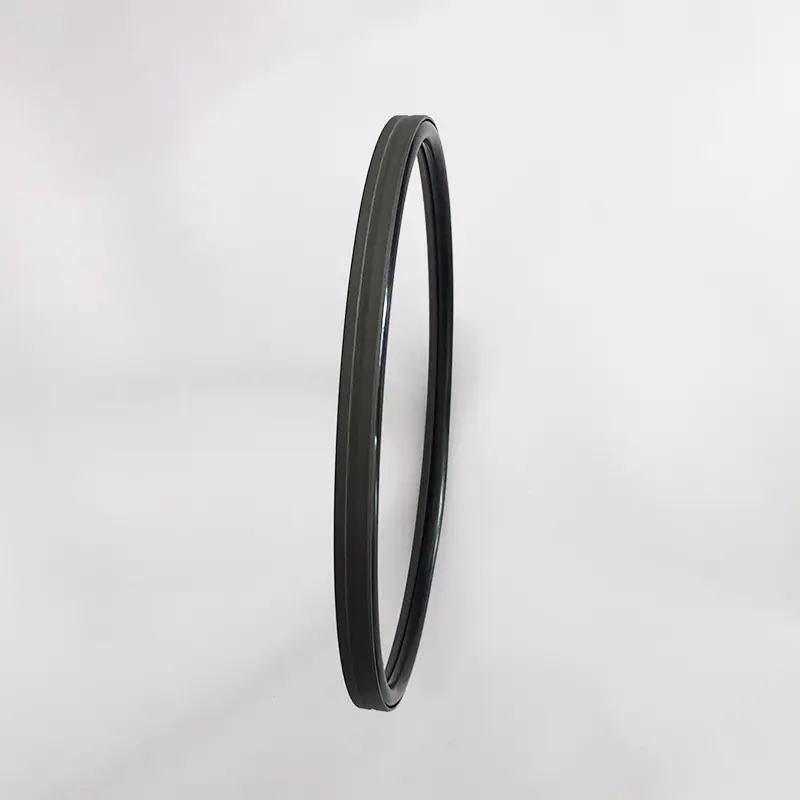

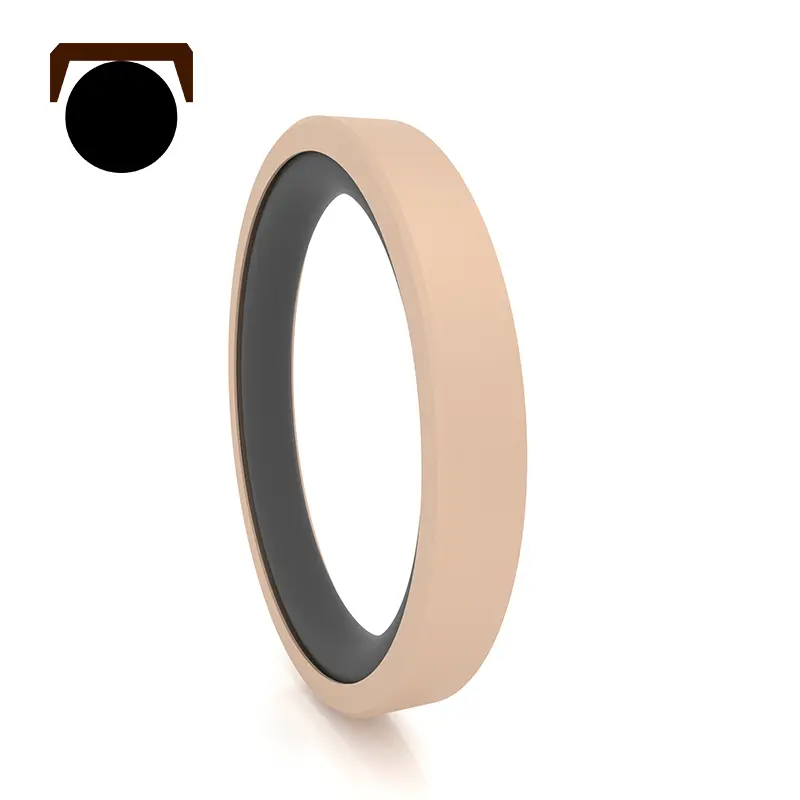

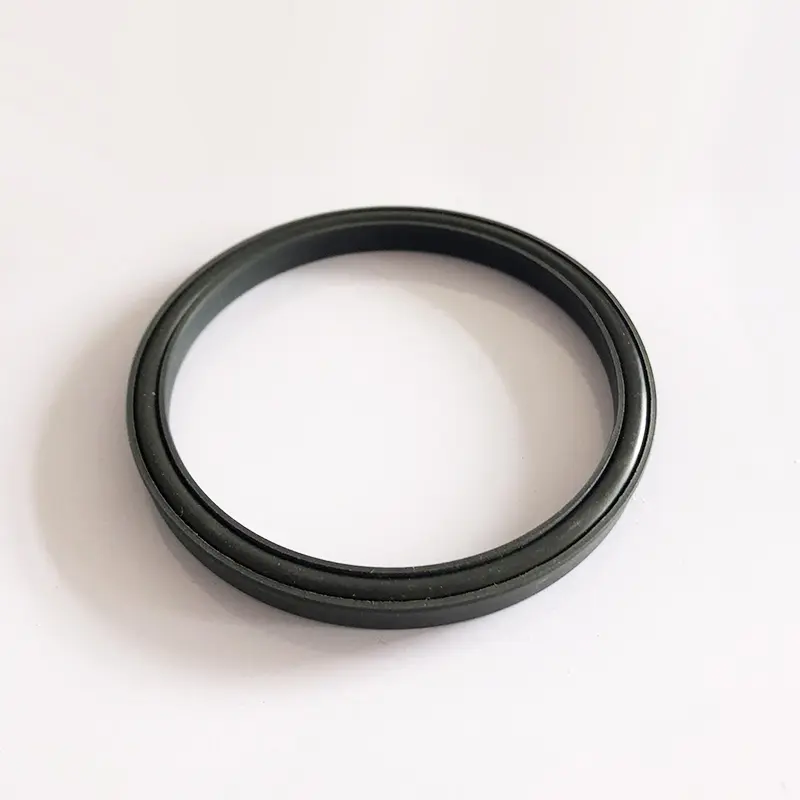

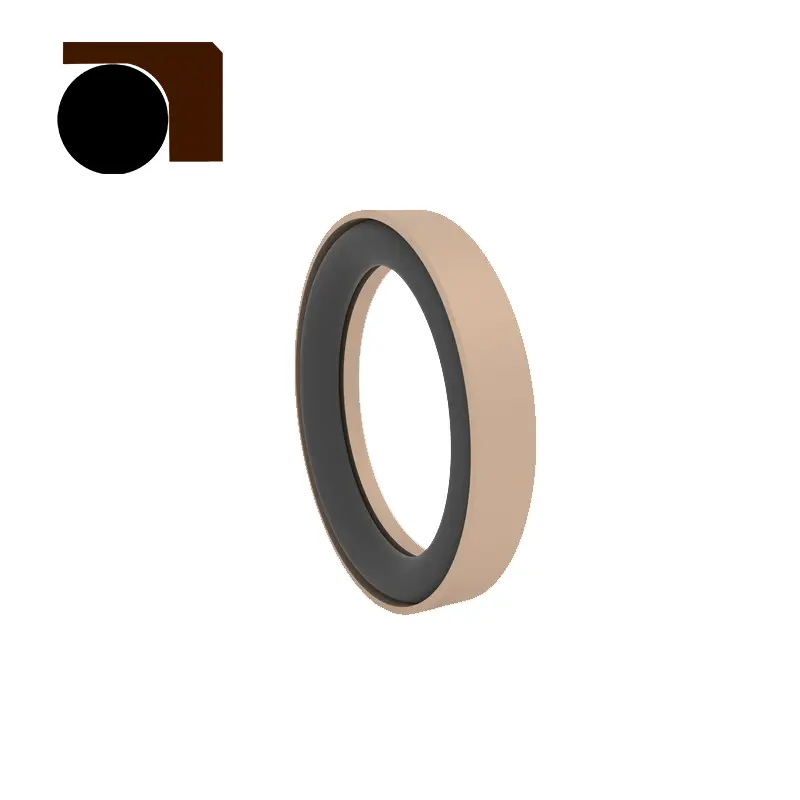

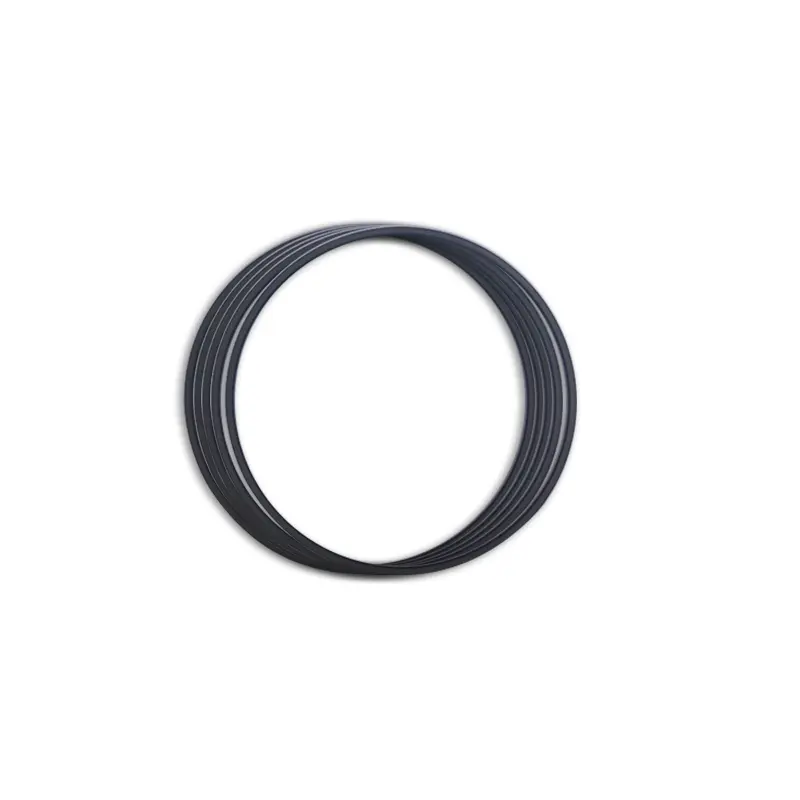

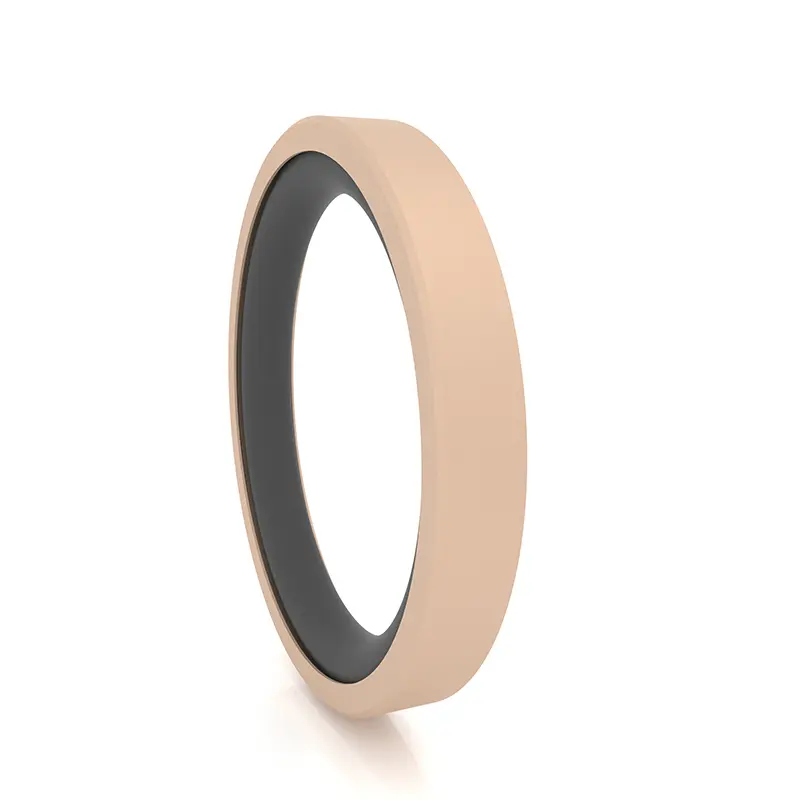

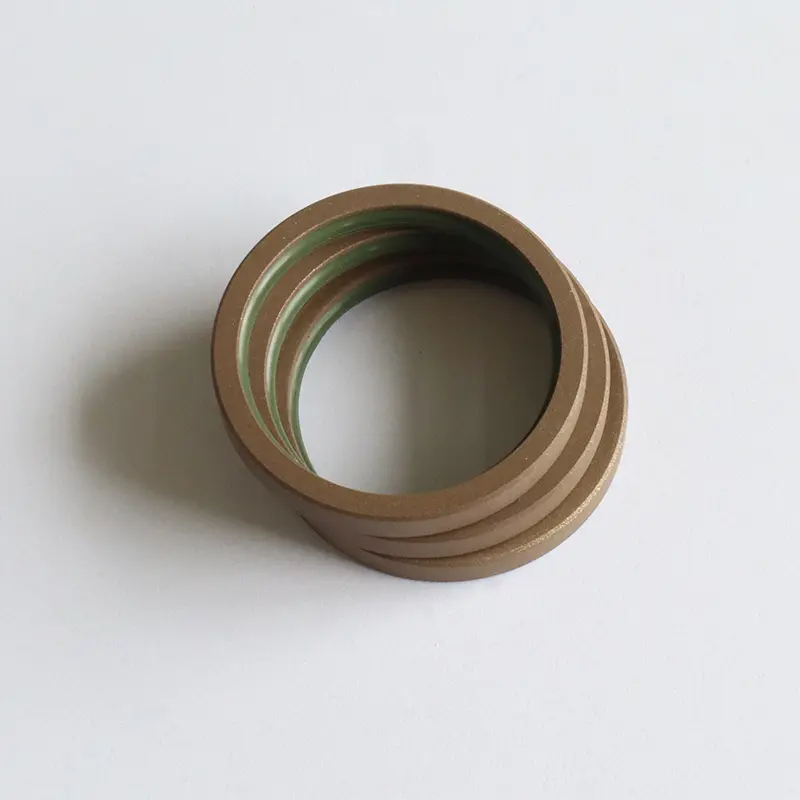

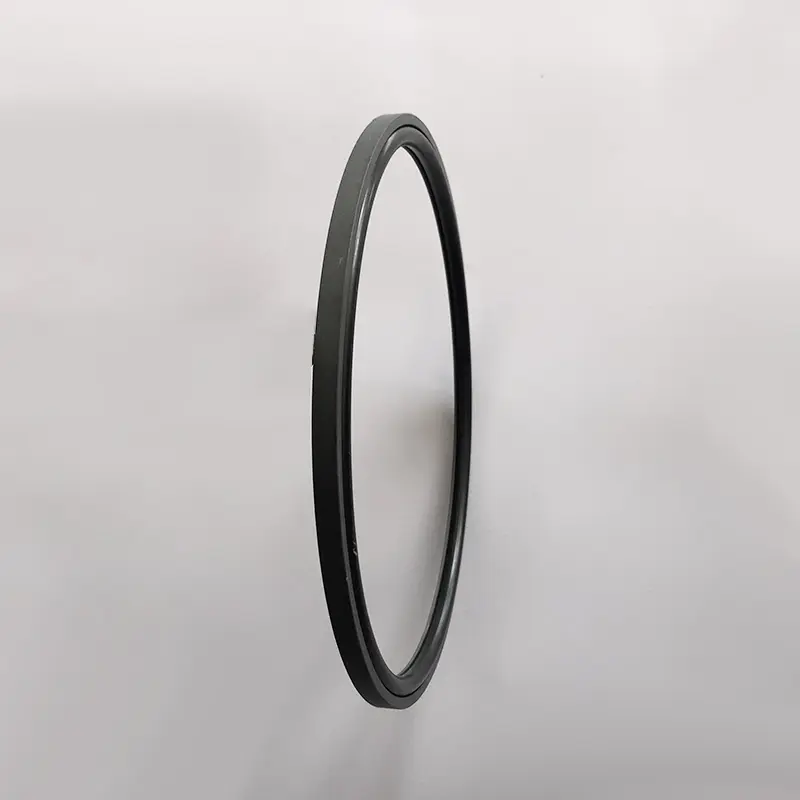

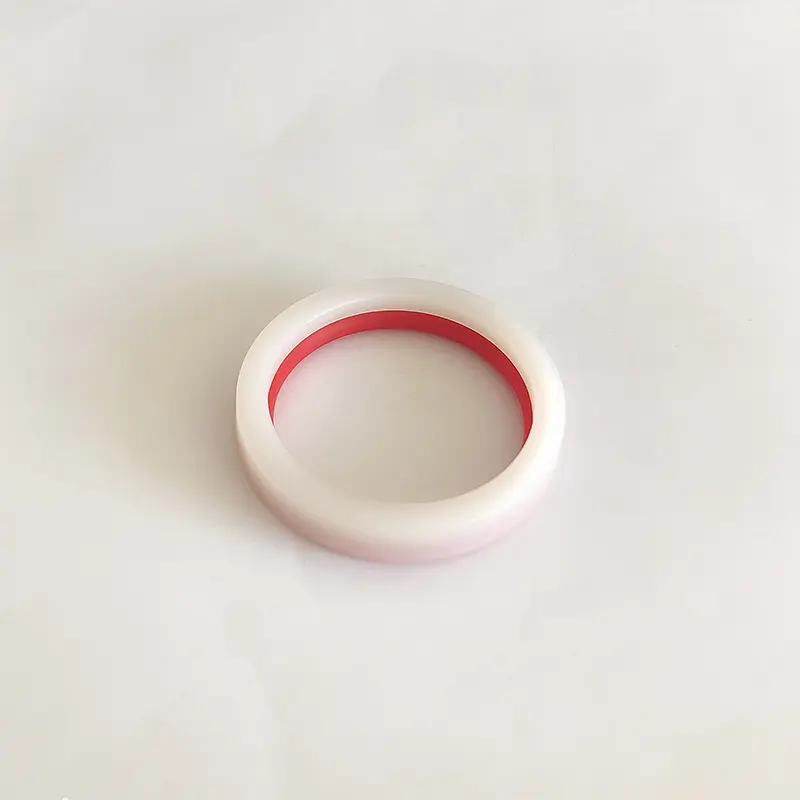

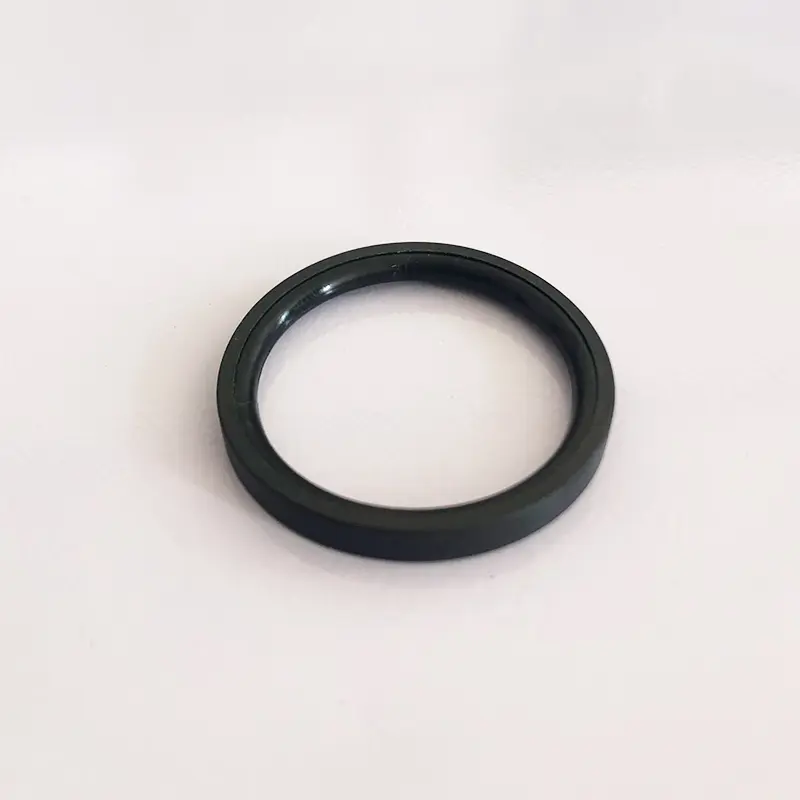

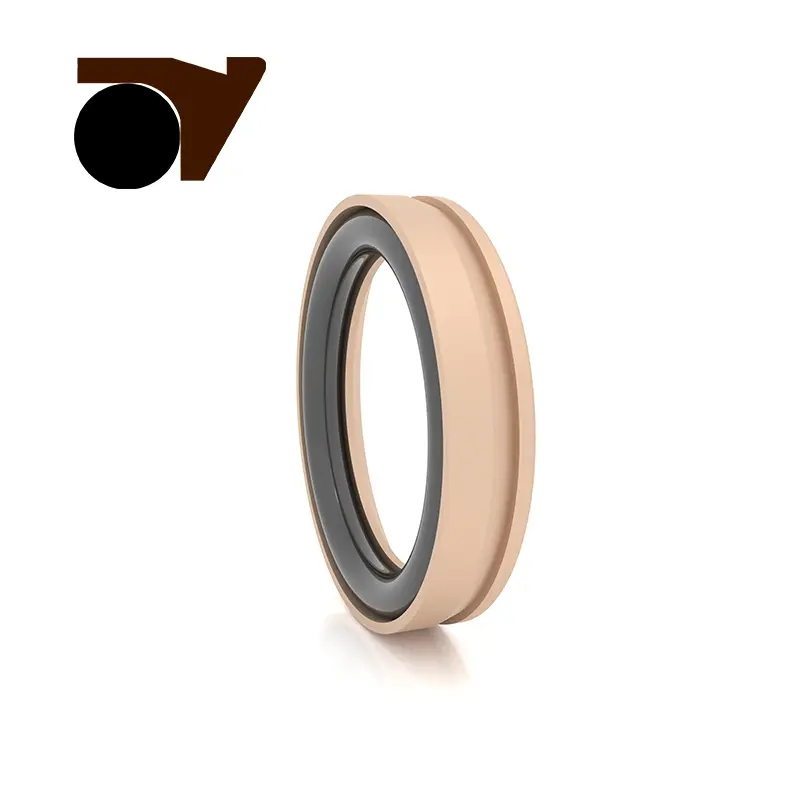

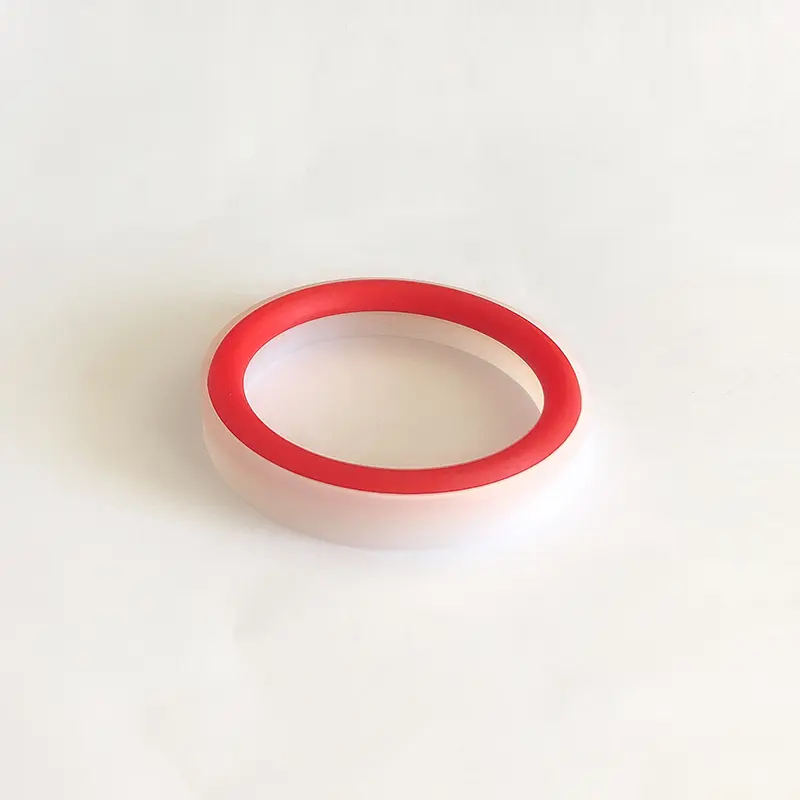

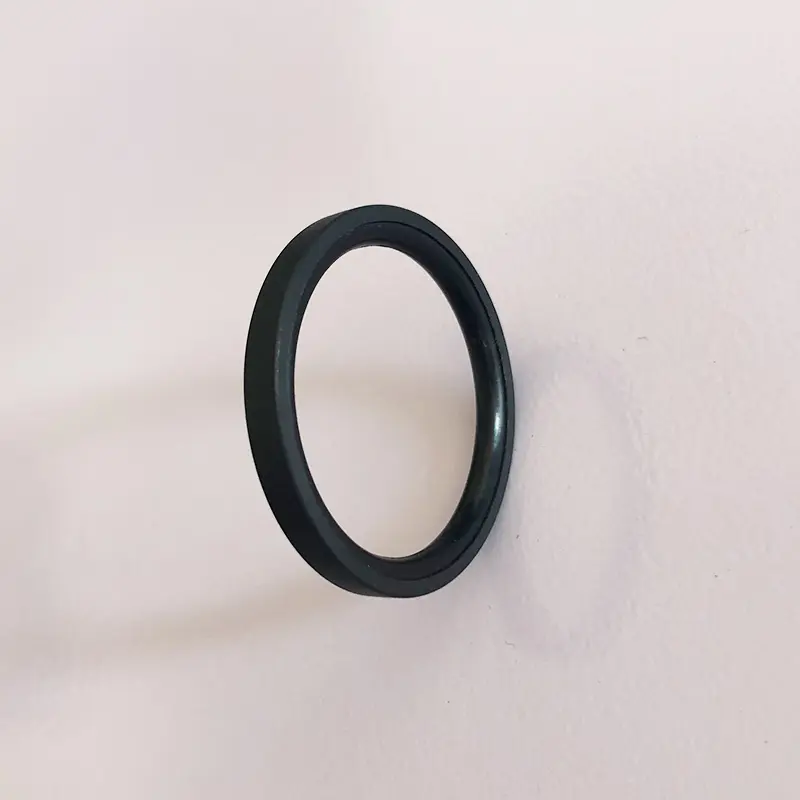

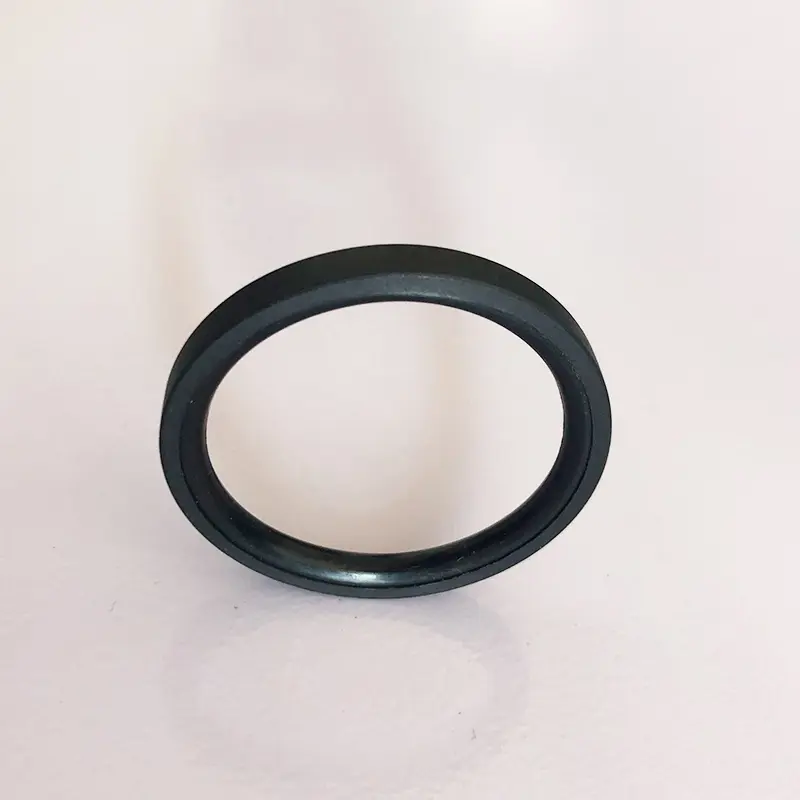

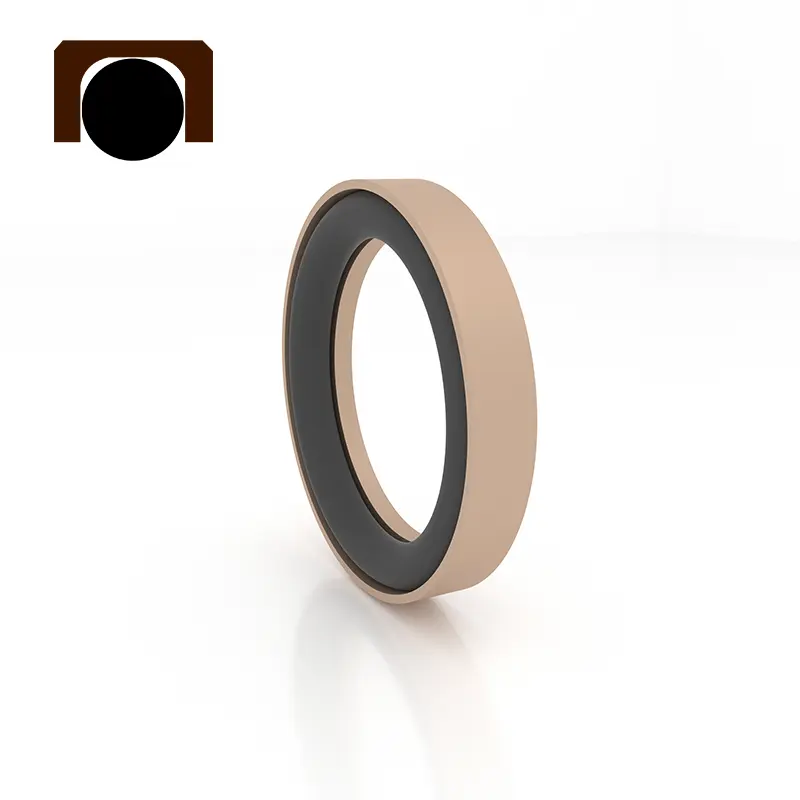

پسٹن کے سوراخوں کے لئے ہائی پریشر مہریں بہترین ہیں ، جس میں پی ٹی ایف ای یا خصوصی جامع مواد خصوصی سائز کے سگ ماہی کی انگوٹھی اور اعلی لچکدار او سائز کے ربڑ کی انگوٹھی شامل ہیں۔ مماثل او رِنگس کے مطابق ، وہ RC58-RC64 سیریز (GB1235 کے مطابق موافقت پذیر) میں تقسیم کردیئے گئے ہیں ، جو خاص طور پر ہائیڈرولک ریپروکیٹنگ موشن ون وے سیلنگ کے لئے استعمال ہوتے ہیں۔

پی ٹی ایف ای مواد میں مضبوط کیمیائی استحکام ، تیزاب اور الکالی سنکنرن مزاحمت ہے ، اور پیچیدہ کیمیائی ماحول کے مطابق ڈھال ہے۔ سگ ماہی کی انگوٹی اور ربڑ کی انگوٹھی بہترین سگ ماہی اثر کو حاصل کرنے کے لئے مل کر کام کرتی ہے۔

میرین انجینئرنگ میں ، پسٹن سوراخوں کے لئے ہائی پریشر مہریں گہری سمندری ڈٹیکٹروں کے ہائیڈرولک نظام کے لئے کلیدی تحفظ فراہم کرسکتی ہیں۔ گہرے سمندری پانی کا دباؤ زیادہ ہے اور سمندری پانی انتہائی سنکنرن ہے۔ اعلی دباؤ کی مزاحمت اور سنکنرن مزاحمت فراہم کرنے کے ل the مصنوع کا فائدہ مصنوعات کے لئے ایک شرط ہے۔

بھاری مشینری مینوفیکچرنگ میں ، بڑے کرین ہائیڈرولک دوربین ہتھیاروں سے بہت فائدہ ہوتا ہے۔ تعمیراتی سائٹ پیچیدہ ہے ، دوربین کے ہتھیاروں میں کثرت سے حرکت ہوتی ہے ، اور دباؤ مختلف ہوتا ہے۔ پی ٹی ایف ای مواد پہننے والا مزاحم ہے ، جس میں پتلی ہونٹ ڈیزائن ، لباس کے لئے اصل وقت کا معاوضہ ، سخت سگ ماہی ، اور ناکامی کے خطرات کو کم کیا جاتا ہے۔

نئی توانائی کی گاڑیوں کے میدان میں ، پسٹن سوراخوں کے لئے ہائی پریشر مہر بھی اہم ہیں۔ ای پی ایس ہائیڈرولک اجزاء میں ، مواد مستحکم ہے اور ہائیڈرولک تیل کے کٹاؤ اور درجہ حرارت میں تبدیلیوں کے چہرے پر درست طریقے سے مہر لگا سکتا ہے۔ بریک سسٹم میں ، ہائی پریشر کے اثر اور بریک فلوڈ سنکنرن کے لئے ، خصوصی ڈھانچہ اور موٹائی کی مہر لگانے کی رنگت کی انگوٹھی سختی سے رساو کو روکتی ہے اور حفاظت کو یقینی بناتی ہے۔

ہم تیار کرتے ہیں پسٹن کے سوراخوں کے لئے ہائی پریشر مہروں میں کچھ ماڈل ہوتے ہیں جن میں اچھے معاوضے اور عمدہ سگ ماہی کے ساتھ پتلی ہونٹ ڈیزائن ہوتا ہے۔ وہ پانی کے دباؤ اور کم واسکاسیٹی میڈیا کے لئے اچھی طرح سے بہتر ہیں۔ خصوصی ڈھانچہ ہائی پریشر کے خلاف مزاحم ہے اور اس میں عمدہ مادی معیار ہے۔ موثر سگ ماہی کھولنے کے لئے یہ بہترین انتخاب ہے۔

مصنوعات کی خصوصیات:

1. کم رگڑ ، چھوٹی شروعات مزاحمت ، ہموار حرکت ، مساوی متحرک اور جامد رگڑ ، کوئی رینگنے والا نہیں۔

2. لمبی زندگی ، تیل سے پاک چکنا کرنے والے مہروں کے لئے استعمال کیا جاسکتا ہے۔

3. ہائی پریشر ، الٹرا ہائی پریشر ، پانی اور دیگر کم واسکاسیٹی میڈیا پر مہر لگانے کے لئے استعمال کیا جاسکتا ہے۔

4. پانی کی مہر اور دیگر کم واسکاسیٹی میڈیا کے لئے استعمال کیا جاسکتا ہے

مواد کا انتخاب

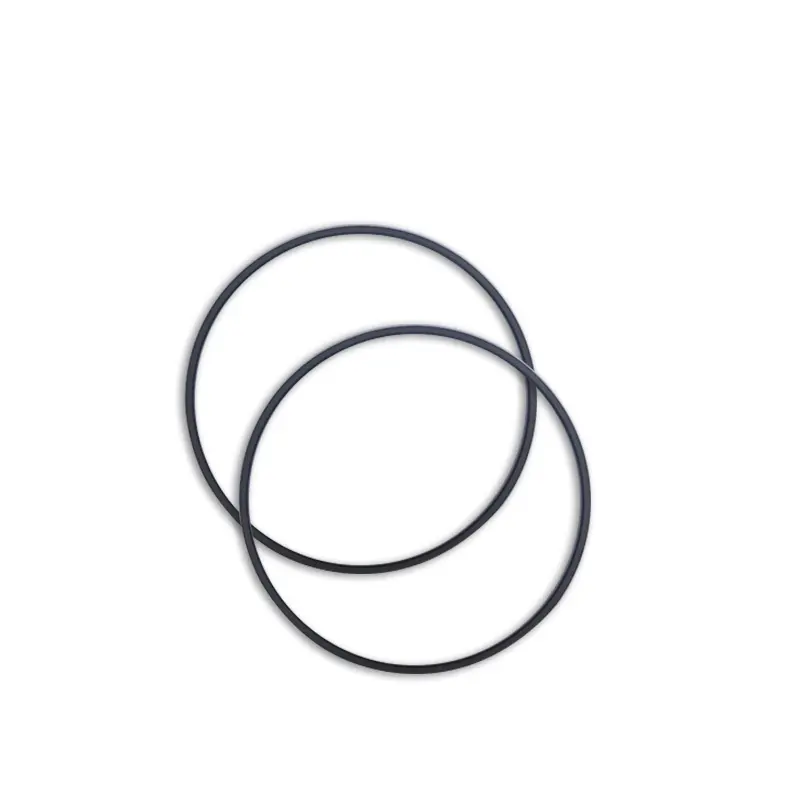

1. O-rings کے لئے مواد یہ ہیں: R01 نائٹریل ربڑ (NBR) ، R02 فلوروربر (FKM) ، وغیرہ۔

2. سیلنگ رنگ مواد: معیاری مواد PTFE3 ، دیگر اختیاری مواد PTFE1 ، PTFE2 ، PTFE4 ، جامع تھرمو پلاسٹک مواد۔

پسٹن سوراخوں کے لئے ہائی پریشر مہروں کے قابل عمل کام کے حالات (ایک ہی وقت میں حد کی قدریں ظاہر نہیں ہونی چاہئیں)
پروفائل	ماڈل	دباؤ (ایم پی اے)	درجہ حرارت (℃)	رفتار (میسرز)	میڈیا
	RC51/RC52	≤70	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، گیس ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)
	RC53/RC54	≤100	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، گیس ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)
	RC55	≤200	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، پانی ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)
	RC56/RC57	≤100	35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، گیس ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)
	RC58/RC59	≤200	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، پانی ، وغیرہ۔
			-20 ~+200 (مماثل O- رنگ fkm)
	RC60	≤260	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، پانی ، وغیرہ۔
			-20 ~+200 (مماثل O- رنگ fkm)
	RC61	≤60	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، پانی ، وغیرہ۔
			-20 ~+200 (مماثل O- رنگ fkm)
	RC61-B	≤60	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، پانی ، وغیرہ۔
			-20 ~+200 (مماثل O- رنگ fkm)
	RC62	≤60	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، پانی ، وغیرہ۔
			-20 ~+200 (مماثل O- رنگ fkm)
	RC63/SPGC	≤20	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، گیس ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)
	RC64	≤20	-35 ~+100 (مماثل O- رنگ NBR)	≤6	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، گیس ، وغیرہ۔
			-20 ~+180 (مماثل O- رنگ fkm)
	ٹھیک ہے	≤50	-35 ~+110 (مماثل O- رنگ NBR)	≤1	معدنیات پر مبنی ہائیڈرولک آئل ، شعلہ ریٹارڈنٹ سیال (HFA/HFB) ، وغیرہ۔

ترتیب دینے کی مثال:

آرڈر ماڈل RC51-80X70X7.6-PTFE3-R01

ماڈل سلنڈر قطر X گروو قطر X گروو چوڑائی PTFE3-modified PTFE میٹریل کوڈ R01 O-RING میٹریل کوڈ

آرڈر ماڈل RC53-80x69.6x9.8-PTFE3 -R01

ماڈل سلنڈر قطر X گروو قطر X گروو چوڑائی PTFE3-modified PTFE میٹریل کوڈ R01- O- رنگ مواد کا کوڈ

آرڈر ماڈل RC55-80X69.4x10.6-PTFE3-R01

ماڈل سلنڈر قطر X گروو قطر X گروو چوڑائی PTFE3-modified PTFE میٹریل کوڈ R01- O- رنگ مواد کا کوڈ

آرڈر ماڈل RC56-80X70X9.2-PTFE3 -R01

ماڈل سلنڈر قطر X گروو قطر X گروو چوڑائی PTFE3-modified PTFE میٹریل کوڈ R01- O- رنگ مواد کا کوڈ

آرڈر ماڈل Ok-80x59x8 سلنڈر قطر x گروو قطر x گروو چوڑائی

وضاحتیں

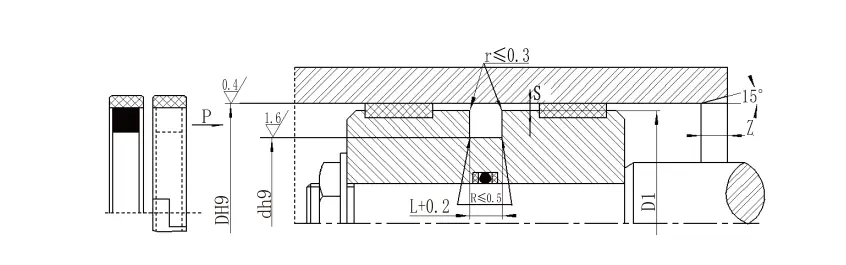

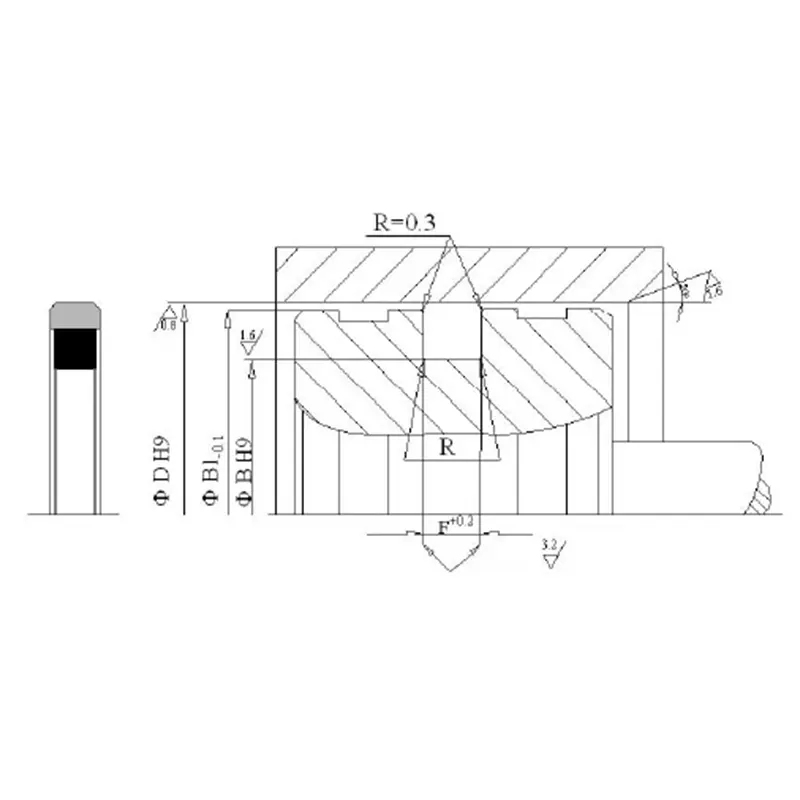

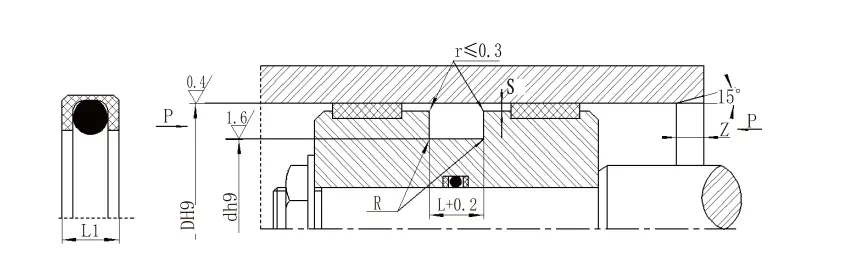

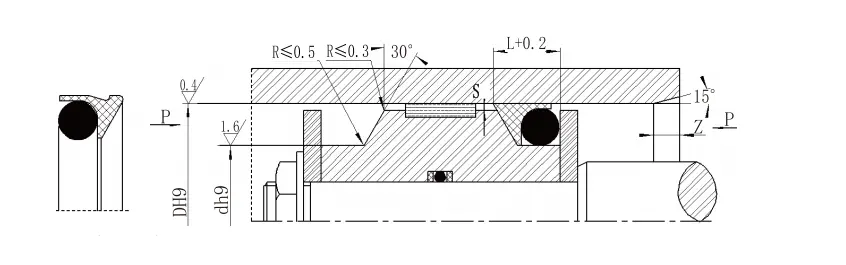

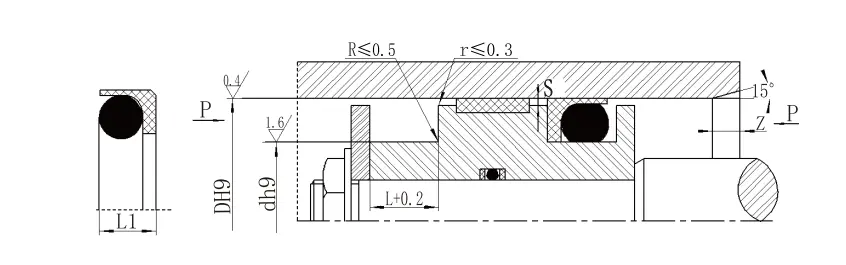

RC51 تفصیلات پیرامیٹر ٹیبل (پیرامیٹر کی حد میں کوئی بھی وضاحتیں دستیاب ہیں)

معیاری قسم DH9 RC51	ہلکا بوجھ DH9 RC51-Q	بھاری بوجھ DH9 RC51-Z	نالی قطر D H9	نالی کی چوڑائی L⁺⁰^.²	مہر اونچائی L1	شعاعی کلیئرنس s_{زیادہ سے زیادہ}		چیمفر Z_منٹ	او رنگ تار قطر d₀
معیاری قسم DH9 RC51	ہلکا بوجھ DH9 RC51-Q	بھاری بوجھ DH9 RC51-Z	نالی قطر D H9	نالی کی چوڑائی L⁺⁰^.²	مہر اونچائی L1	<20mpa	<40mpa	چیمفر Z_منٹ	او رنگ تار قطر d₀
8 ~ 12	12.9 ~ 23.9	-	D-3.5	3.2	2.8	0.2	0.15	3	1.8
12.9 ~ 23.9	24 ~ 49.9	-	D-5.3	4.2	3.8	0.25	0.15	4	2.65
24 ~ 49.9	50 ~ 121.9	12.9 ~ 23.9	D-6.8	5.2	4.7	0.25	0.2	5	3.55
50 ~ 121.9	122 ~ 690.9	24 ~ 49.9	D-10.0	7.6	7	0.3	0.2	7	5.30
122 ~ 690.9	691 ~ 999	50 ~ 121.9	D-13.0	9.6	8.8	0.35	0.25	10	7.00
691 ~ 999	1000 ~ 1599	122 ~ 690.9	D-15.9	11.6	10.5	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	691 ~ 999	D-17.8	14.8	13.5	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-21.2	17.8	16.3	0.7	0.6	20	12.0
نوٹ: 1۔ لائٹ بوجھ سیریز کا استعمال کرتے ہوئے بند نالیوں> 30 ملی میٹر میں انسٹال کرنا آسان ہے۔
2. براہ کرم بند نالی کی تنصیب کے لئے ہماری کمپنی سے مشورہ کریں۔
3. دباؤ> 40MPA کے لئے ، مہر کا جڑ علاقہ H8/F8 فٹ رواداری کا استعمال کرتا ہے۔

RC52 (مماثل O- رنگ GB1235) نردجیکرن (پیرامیٹر رینج کے اندر کوئی بھی وضاحتیں دستیاب ہیں)
یپرچر کی حد D H9	نالی قطر D H9	نالی کی چوڑائی L^+0.2	مہر کی اونچائی L1	شعاعی کلیئرنس S_{زیادہ سے زیادہ}	چیمفر Z_منٹ	او رنگ تار قطر d₀
12 ~ 55	D-6.8	5.2	4.7	0.3	5	3.5
56 ~ 169	D-10.8	8.2	7.5	0.4	7	5.7
170 ~ 1500	D-15.9	11.6	10.5	0.4	12	8.6
ترتیب مثال RC52—80x69.2x8.2-PTFE3-R01
ماڈل سلنڈر قطر x گروو قطر x گروو چوڑائی ptfe3- ترمیم شدہ PTFE میٹریل کوڈ R01- O- رنگ مادی کوڈ

آر سی 53 نردجیکرن (پیرامیٹر کی حد میں کوئی بھی وضاحتیں دستیاب ہیں)
یپرچر کی حد D H9	نالی قطر D H9	نالی کی چوڑائی L^+0.2	شعاعی کلیئرنس سمیکس		چیمفر Z_منٹ	او رنگ تار قطر d_O
یپرچر کی حد D H9	نالی قطر D H9	نالی کی چوڑائی L^+0.2	<40mpa	<60mpa	چیمفر Z_منٹ	او رنگ تار قطر d_O
13 ~ 24	D-5.4	5.2	0.25	0.15	4	2.65
25 ~ 49	D-7.2	6.6	0.25	0.2	5	3.55
50 ~ 121	D-10.4	9.8	0.3	0.2	7	5.30
122 ~ 1500	D-13.6	12.8	0.35	0.25	10	7.00
RC54 نردجیکرن (O- رنگ GB1235 سے ملاپ) (پیرامیٹر کی حد میں کوئی بھی وضاحتیں دستیاب ہیں)
یپرچر کی حد D H9	نالی قطر D H9	نالی کی چوڑائی l^+0.2	شعاعی کلیئرنس سمیکس		چیمفر زیڈ_منٹ	او رنگ تار قطر ڈی_O
یپرچر کی حد D H9	نالی قطر D H9	نالی کی چوڑائی l^+0.2	<40mpa	<60mpa	چیمفر زیڈ_منٹ	او رنگ تار قطر ڈی_O
12 ~ 49	D-7.0	6.6	0.25	0.2	5	3.5
50 ~ 169	D-11.0	10.5	0.3	0.2	7	5.7
170 ~ 1500	D-16.6	15.5	0.5	0.3	12	8.6
نوٹ: دباؤ> 60MPA کے لئے ، مہر کی جڑ کا علاقہ H8/F8 FIT رواداری ، اور الٹرا ہائی پریشر مہر SMAX <0.05 استعمال کرتا ہے۔

RC55 نردجیکرن (پیرامیٹر کی حد میں کوئی بھی وضاحتیں دستیاب ہیں)

یپرچر کی حد D H9	نالی قطر D H9	نالی کی چوڑائی l^+0.2	شعاعی کلیئرنس سمیکس		چیمفر زیڈ_منٹ	او رنگ تار قطر ڈی_O
یپرچر کی حد D H9	نالی قطر D H9	نالی کی چوڑائی l^+0.2	<40mpa	<60mpa	چیمفر زیڈ_منٹ	او رنگ تار قطر ڈی_O
12 ~ 49	D-7.2	8.6	0.25	0.2	5	3.55
50 ~ 121	D-10.6	10.6	0.3	0.2	7	5.3
122 ~ 1500	D-14	13.8	0.5	0.3	8	7
نوٹ: دباؤ> 60MPA کے لئے ، مہر کی جڑ کا علاقہ H8/F8 FIT رواداری ، اور الٹرا ہائی پریشر مہر SMAX <0.05 استعمال کرتا ہے۔

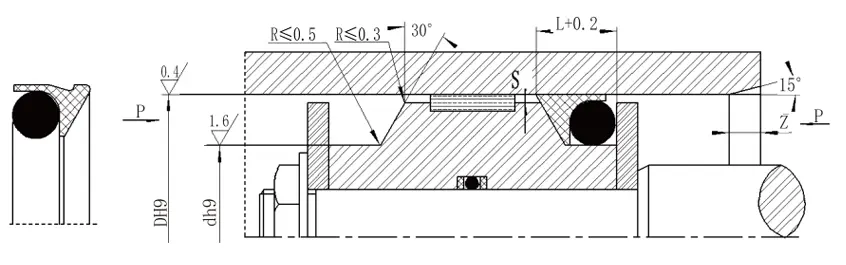

آر سی 56 نردجیکرن (پیرامیٹر رینج کے اندر کوئی بھی وضاحتیں دستیاب ہیں)
معیاری قسم DH9 RC56	ہلکا بوجھ DH9 RC56-Q	بھاری بوجھ DH9 RC56-Z	نالی قطر D H9	نالی کی چوڑائی L^+0.2	مہر اونچائی L1	گول کونے rزیادہ سے زیادہ	شعاعی کلیئرنس s_{زیادہ سے زیادہ}		چیمفر Z_منٹ	او رنگ تار قطر d_O
معیاری قسم DH9 RC56	ہلکا بوجھ DH9 RC56-Q	بھاری بوجھ DH9 RC56-Z	نالی قطر D H9	نالی کی چوڑائی L^+0.2	مہر اونچائی L1	گول کونے rزیادہ سے زیادہ	<20mpa	<40mpa	چیمفر Z_منٹ	او رنگ تار قطر d_O
8 ~ 12.9	13 ~ 23.9	--	D-3.8	4	3.6	0.3	0.2	0.15	3	1.8
13 ~ 23.9	24 ~ 49.9	8 ~ 12.9	D-5.2	4.7	4.3	0.4	0.25	0.2	4	2.65
24 ~ 49.9	50 ~ 121.9	13 ~ 23.9	D-6.8	6.2	5.6	0.4	0.3	0.2	5	3.55
50 ~ 121.9	122 ~ 629	24 ~ 49.9	D-10.0	9.2	8.5	0.5	0.35	0.25	7	5.3
122 ~ 629	630 ~ 999	50 ~ 121.9	D-13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	122 ~ 629	D-16	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D-18.5	16	14.5	0.8	0.6	0.4	15	10.0
≥1600	--	1000 ~ 1599	D-22	19	17	1.0	0.7	0.6	20	12.0
نوٹ: 1۔ دباؤ> 60MPA کے لئے ، مہر کی جڑ کا علاقہ H8/F8 مماثل رواداری ، اور الٹرا ہائی پریشر مہر سمیکس <0.05 استعمال کرتا ہے۔ 2. سلنڈر قطر کے قطر> 30 ملی میٹر کے لئے ، یہ بند نالیوں میں نصب کیا جاسکتا ہے۔ براہ کرم ہماری کمپنی سے مشورہ کریں۔

RC57 نردجیکرن (O- رنگ GB1235 سے ملاپ) (پیرامیٹر کی حد میں کوئی بھی وضاحتیں دستیاب ہیں)
یپرچر کی حد D H9	نالی قطر D H9	نالی کی چوڑائی l^+0.2	مہر کی اونچائی L1	گول کونے rزیادہ سے زیادہ	شعاعی کلیئرنس s_{زیادہ سے زیادہ}		چیمفر زیڈ_منٹ	او رنگ تار قطر ڈی_O
یپرچر کی حد D H9	نالی قطر D H9	نالی کی چوڑائی l^+0.2	مہر کی اونچائی L1	گول کونے rزیادہ سے زیادہ	<20mpa	<40mpa	چیمفر زیڈ_منٹ	او رنگ تار قطر ڈی_O
8 ~ 27	D-4.6	4.5	4	0.4	0.25	0.15	4	2.4
28 ~ 55	D-6.8	6.2	5.6	0.4	0.25	0.2	5	3.5
56 ~ 169	D-10.8	9.8	8.9	0.5	0.3	0.2	8	5.7
170 ~ 1500	D-16.0	13.6	12	0.7	0.5	0.3	12	8.6
ترتیب دینے کی مثال RC57—80x69.2x9.8-PTFE3-R01
ماڈل سلنڈر قطر X گروو قطر X گروو چوڑائی PTFE3 ، R01 میٹریل کوڈ
