ہائی پریشر سگ ماہی گائیڈ عنصر

ایک پیشہ ور صنعت کار کی حیثیت سے ، ہماری کمپنی کے پاس ہائی پریشر سگ ماہی گائیڈ عنصر سے متعلق مصنوعات کی ایک وسیع رینج ہے ، یہ سب ہمارے ذریعہ آزادانہ طور پر تیار کیا گیا ہے۔ وہ ہائیڈرولک سلنڈر پسٹن اور پسٹن سلاخوں کے لئے مدد ، رہنمائی اور دیگر کام فراہم کرسکتے ہیں۔ ہر مصنوع کے اپنے فوائد ہوتے ہیں۔ ان میں سے کچھ معیار میں بین الاقوامی اعلی درجے کی سطح پر پہنچ چکے ہیں ، انسٹال کرنا آسان ہیں ، اور ان میں نمایاں لباس مزاحمت ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ہمارے ہائی پریشر سگ ماہی گائیڈ عنصر میں مختلف قسم کی اقسام ہیں۔

سپورٹ رنگ ہائیڈرولک سلنڈر کا ایک اہم بنیادی جزو ہے۔ روچن سیل نے بین الاقوامی سلائیڈنگ رنگ مشترکہ مہر اور نرم سپورٹ ڈھانچے کی ترقی کی تعمیل کے لئے کپڑوں سے تقویت یافتہ فینولک سپورٹ رنگ (بیلٹ) کو کامیابی کے ساتھ تیار کیا ہے۔ برسوں کی مشق کے بعد ، معیار اسی طرح کی غیر ملکی مصنوعات سے زیادہ ہے اور صارفین کو اچھی طرح سے استقبال کیا گیا ہے۔ کارکردگی کی جدول کو حوالہ کے لئے استعمال کیا جاسکتا ہے۔

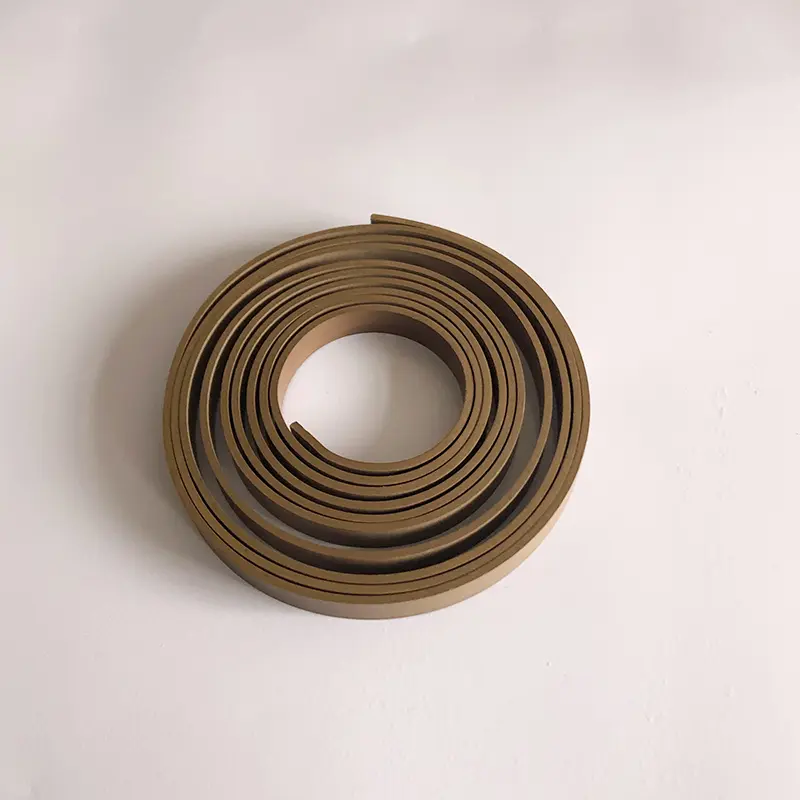

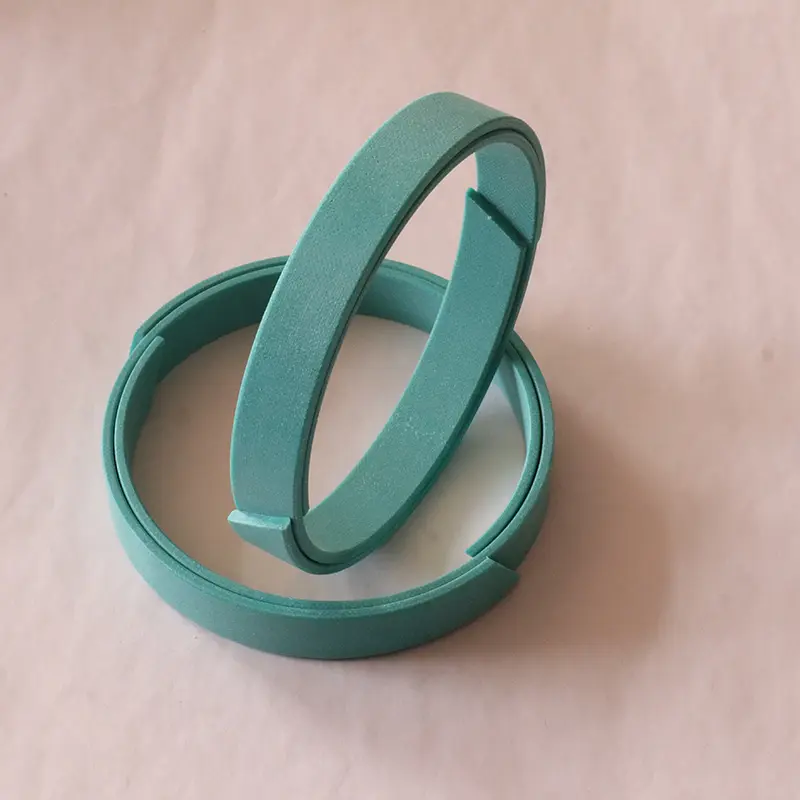

گائیڈ بیلٹ کے معاملے میں ، RC1081 پربلت پولی ٹیٹرایتھیلین گائیڈ بیلٹ پی ٹی ایف ای وغیرہ میں کانسی کا پاؤڈر شامل کرتا ہے ، جس میں زیادہ بوجھ اٹھانے والا ، کم لباس ، کم رگڑ اور کوئی رینگنے والی خصوصیات نہیں ہیں۔ آر سی 1082 کپڑا سے تقویت یافتہ فینولک گائیڈ بیلٹ فینولک کپڑوں سے تقویت یافتہ مواد کو اپناتا ہے ، اور اس کی شعاعی بوجھ اٹھانے کی صلاحیت پی ٹی ایف ای گائیڈ بیلٹ سے بہتر ہے۔ دونوں کو رولوں میں فراہم کیا جاتا ہے ، جو کاٹنا اور انسٹال کرنا آسان ہیں ، اور دھات سے رابطے سے بچ سکتے ہیں۔ آر سی ایس اور آر سی ٹی گائیڈ کی انگوٹھی بالترتیب پسٹن راڈ اور پسٹن کے لئے استعمال کی جاتی ہیں۔

لباس مزاحم حلقوں میں ہائیڈرولک سلنڈر میں پسٹن یا پسٹن چھڑی کو درست طریقے سے رہنمائی کرنے اور شعاعی قوت کو جذب کرنے کا کام ہوتا ہے ، جو دھات سے رابطے کو روک سکتا ہے۔ دھات کے پہننے کی انگوٹھیوں کے مقابلے میں ، غیر دھاتی لباس کی انگوٹھی پہننے کے خلاف مزاحمت ، دھات سے رابطے سے گریز کرنے ، کمپن کو دبانے ، بڑے شعاعی کلیئرنس ، سادہ نالیوں اور آسان تنصیب اور کم دیکھ بھال کے اخراجات کے فوائد رکھتے ہیں۔ وہ بڑے پیمانے پر استعمال ہوتے ہیں۔ ان میں سے ، کپڑے سے تقویت یافتہ فینولک اور پی ٹی ایف ای گائیڈ کی انگوٹھی سائٹ پر کاٹنے اور استعمال کے لئے تیار اقسام میں دستیاب ہیں۔

گائیڈ آستین کے معاملے میں ، GFAI پسٹن کی سلاخوں کے لئے استعمال کیا جاتا ہے ، جس میں مدد ، رہنمائی اور ڈسٹ پروف افعال ہوتے ہیں۔ جی ایف آئی کا استعمال پسٹن سلاخوں کے لئے بھی کیا جاتا ہے ، جس میں معاون اور رہنمائی کا کردار ادا کیا جاتا ہے۔ جی ایف اے کا استعمال پسٹنوں کے لئے کیا جاتا ہے ، جس سے معاونت اور رہنمائی ہوتی ہے۔ یہ مصنوعات ہائیڈرولک سلنڈروں کو تمام پہلوؤں میں مستحکم کام کرنے میں مدد کرتی ہیں۔

مصنوعات کی خصوصیات اور ایپلی کیشنز:

ترتیب دینے کی مثال:

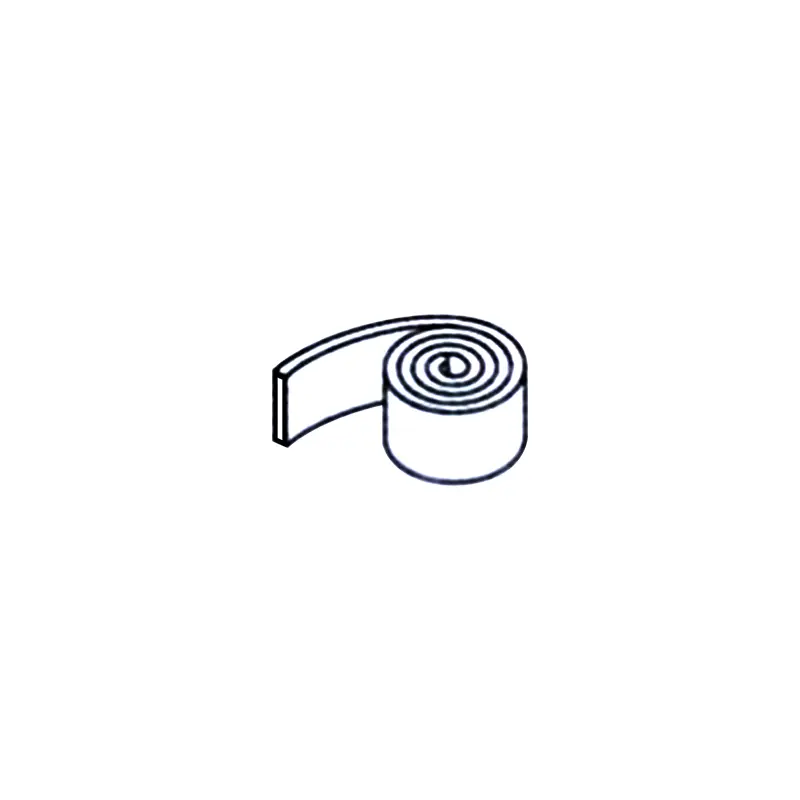

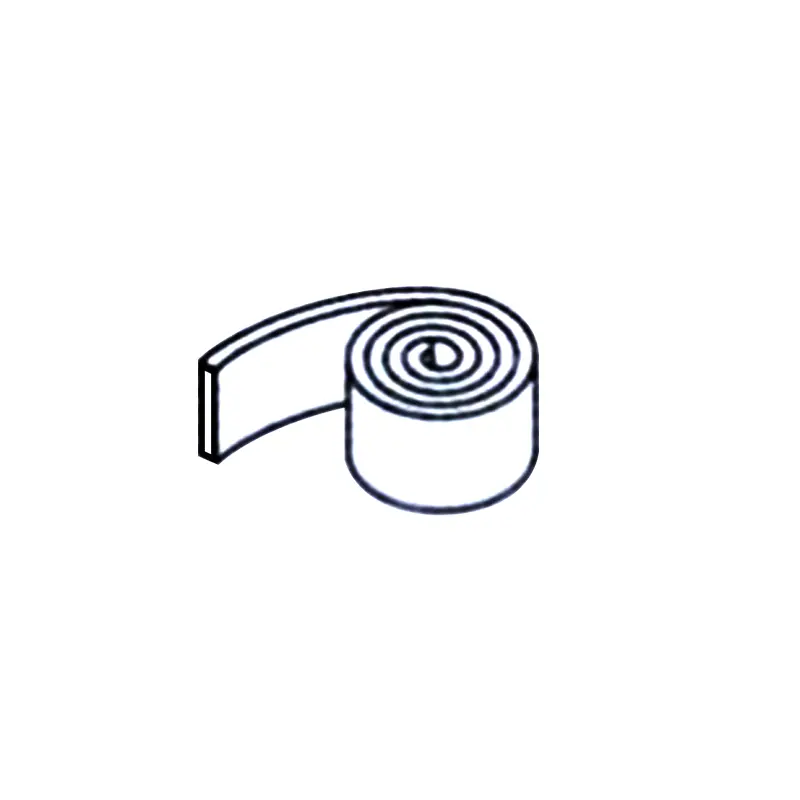

PTFE گائیڈ ٹیپ آرڈر کرنے کی مثال RC1081-9.7x2.5

فینولک کپڑا گائیڈ ٹیپ آرڈر کرنے کی مثال RC1082-9.7x2.5

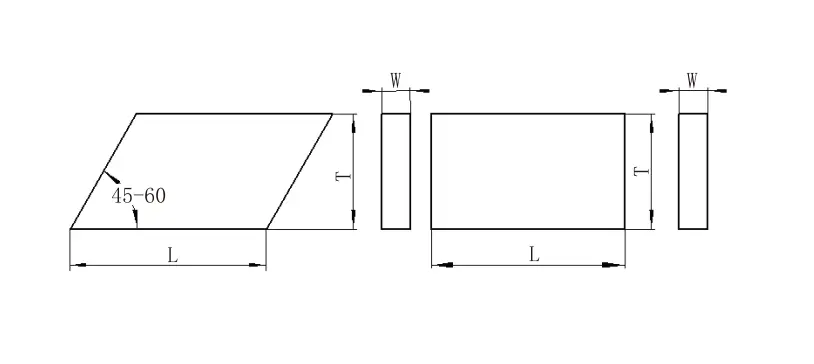

لمبائی کا حساب کتاب کرنا

شافٹ کے لئے: l = 3.1 (d+w) سوراخ کے لئے: l = 3.1 (d-w)

L --- رنگ کی لمبائی D --- شافٹ قطر D --- ہول قطر W --- رنگ کی موٹائی Z --- کلیئرنس کاٹ

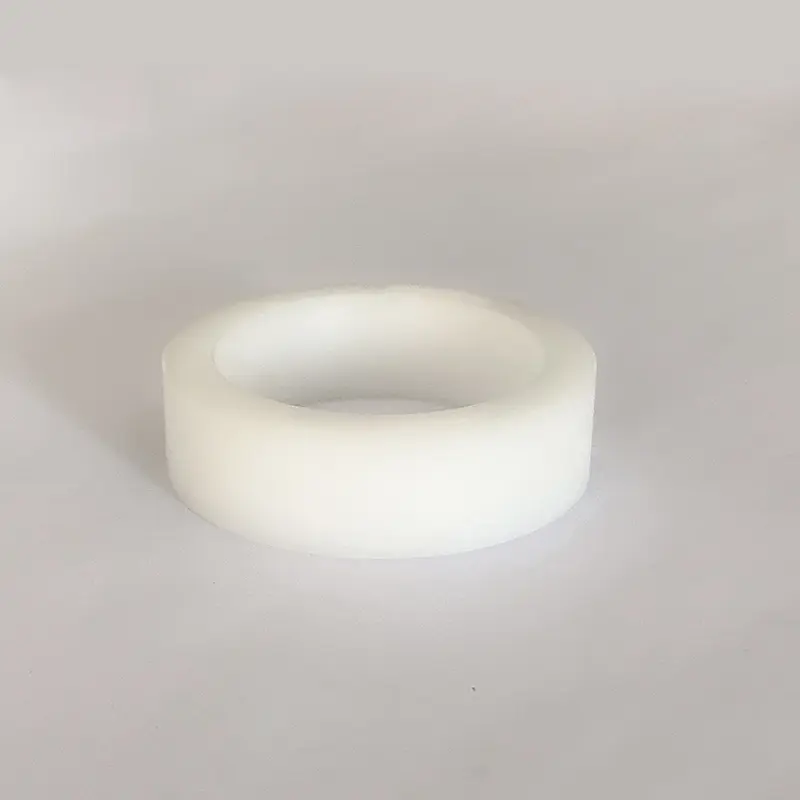

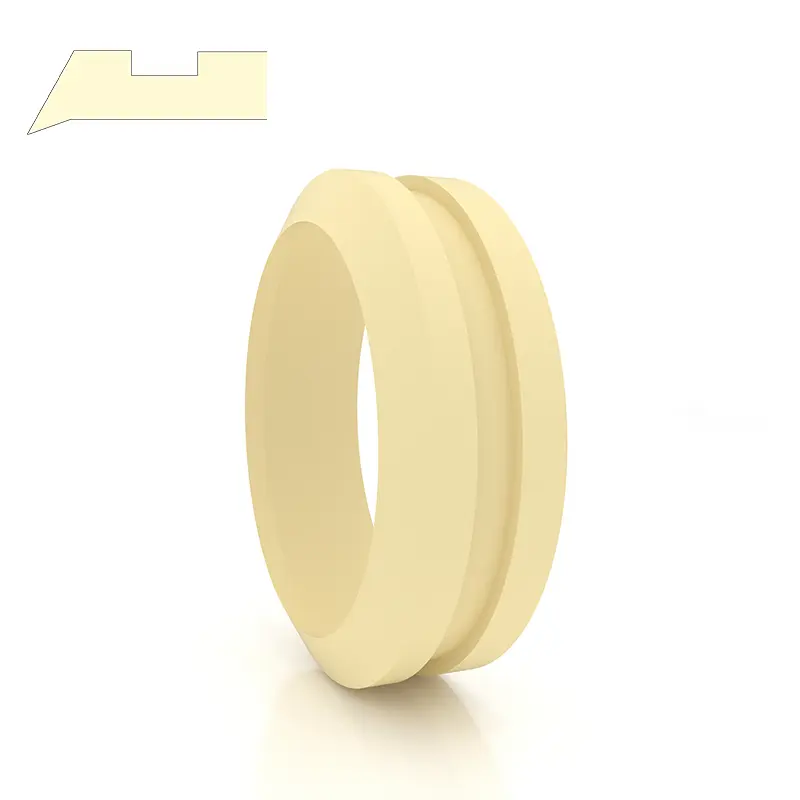

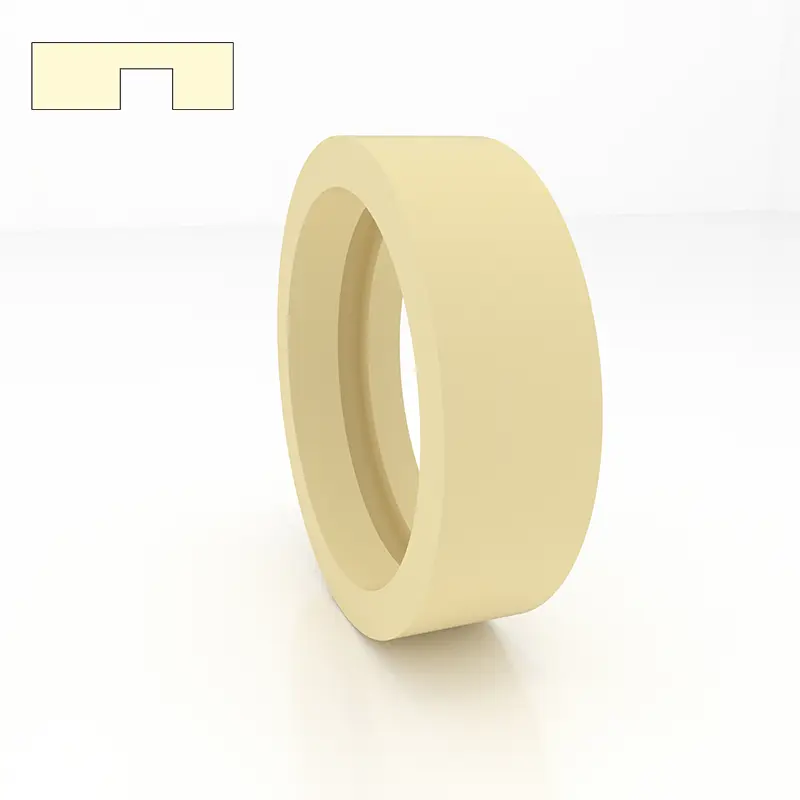

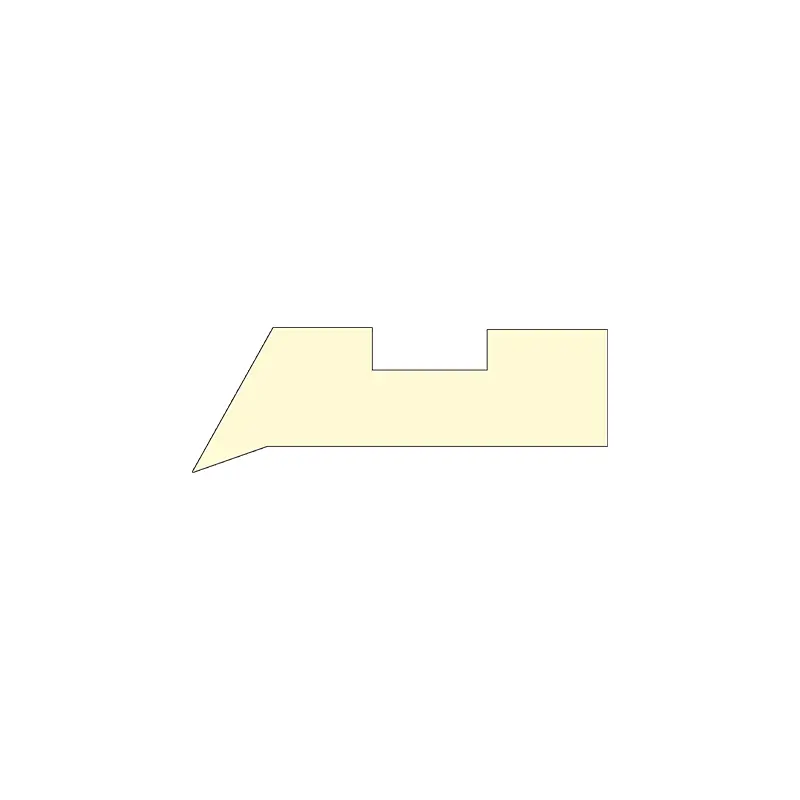

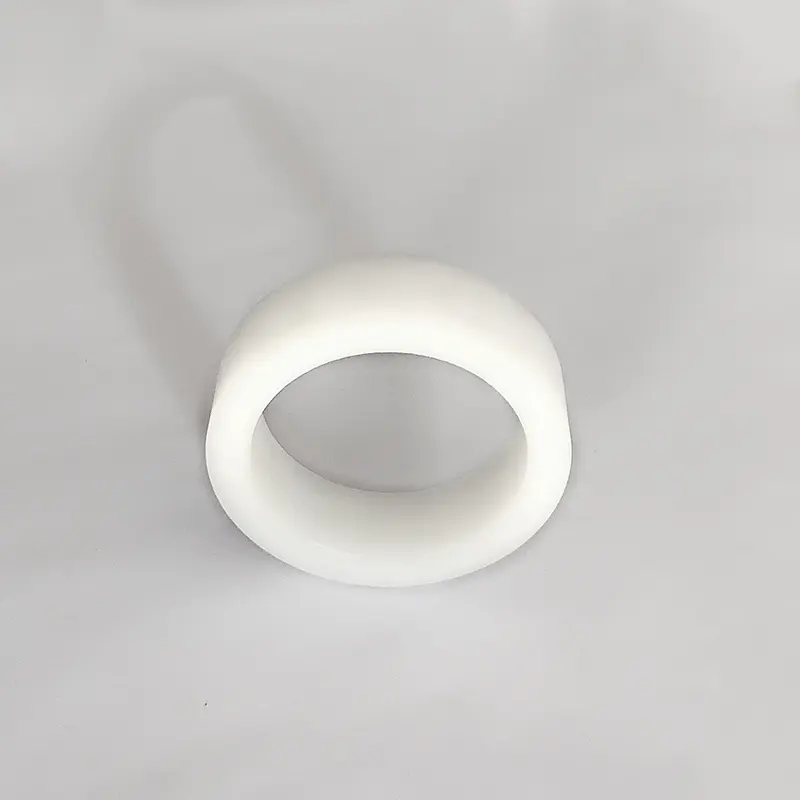

گائیڈ آستین گفائی

1. کارکردگی اور استعمال: گائیڈ آستین GFAI پسٹن راڈ کے لئے ایک گائیڈ آستین ہے ، جو پسٹن چھڑی کی حمایت اور رہنمائی کرتا ہے اور اس میں ڈسٹ پروف فنکشن ہے۔

2. مواد: نایلان PA ، پولی آکسیمیٹیلین POM اور polytetrafluoroethylene PTFE۔

3. کام کرنے کے حالات: کام کرنے کا درجہ حرارت: -55 ～+225 ℃ (PTFE 120 ℃ سے اوپر استعمال ہوتا ہے)۔

4. ڈیزائن کا معیار: جب ڈیزائننگ اور منتخب کرتے ہو تو ، بھوک کمپنی کی FAI سیریز کا حوالہ دیں۔

5. مارکنگ اور آرڈرنگ کا طریقہ: گائیڈ آستین GFAI کو آرڈر نمبر کے ساتھ نشان زد کیا گیا ہے ، مثال کے طور پر: GFAI-0600PTFE

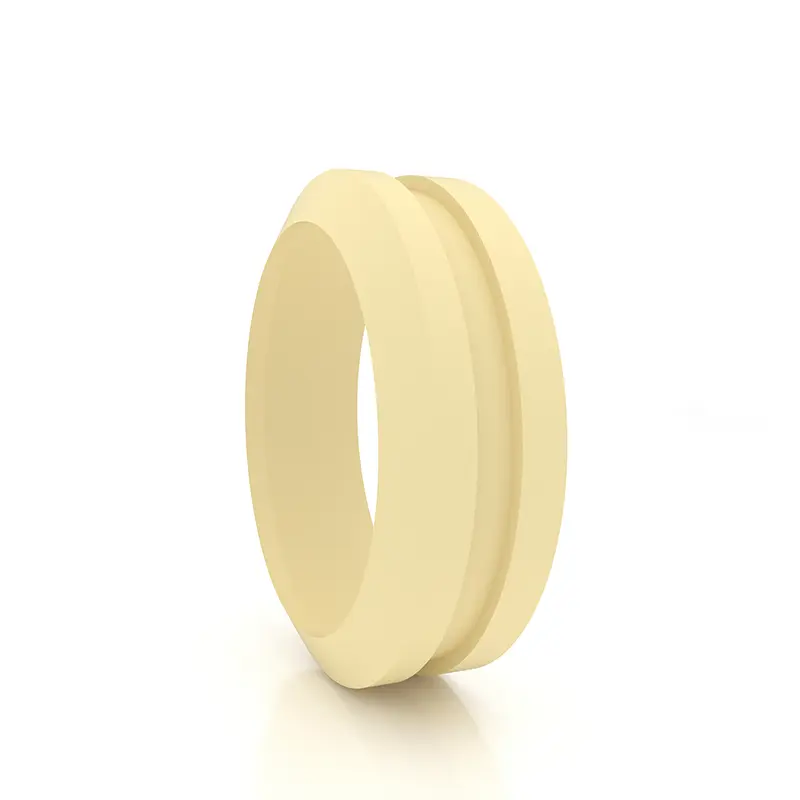

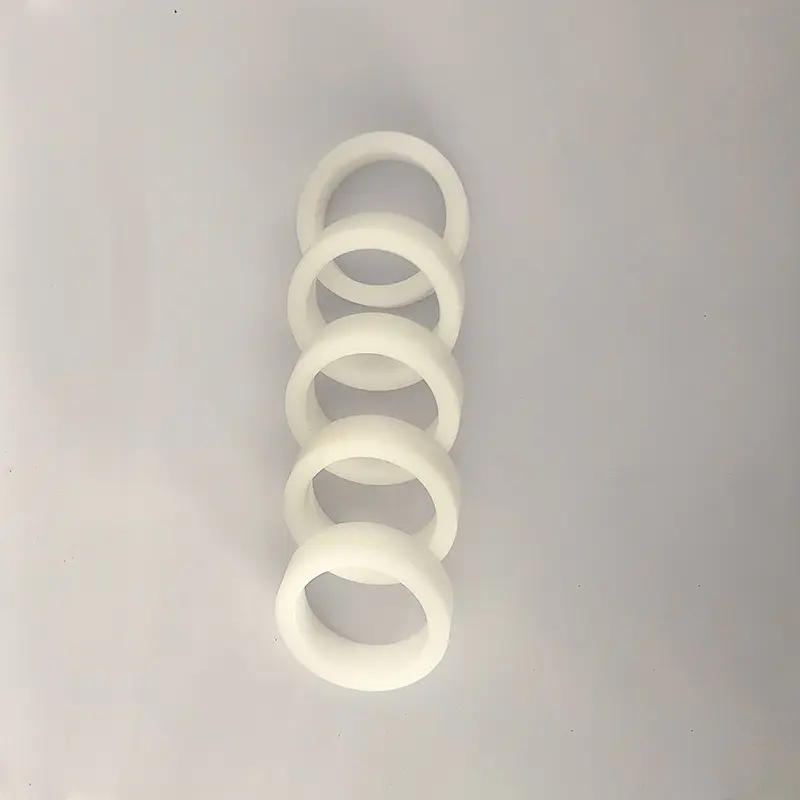

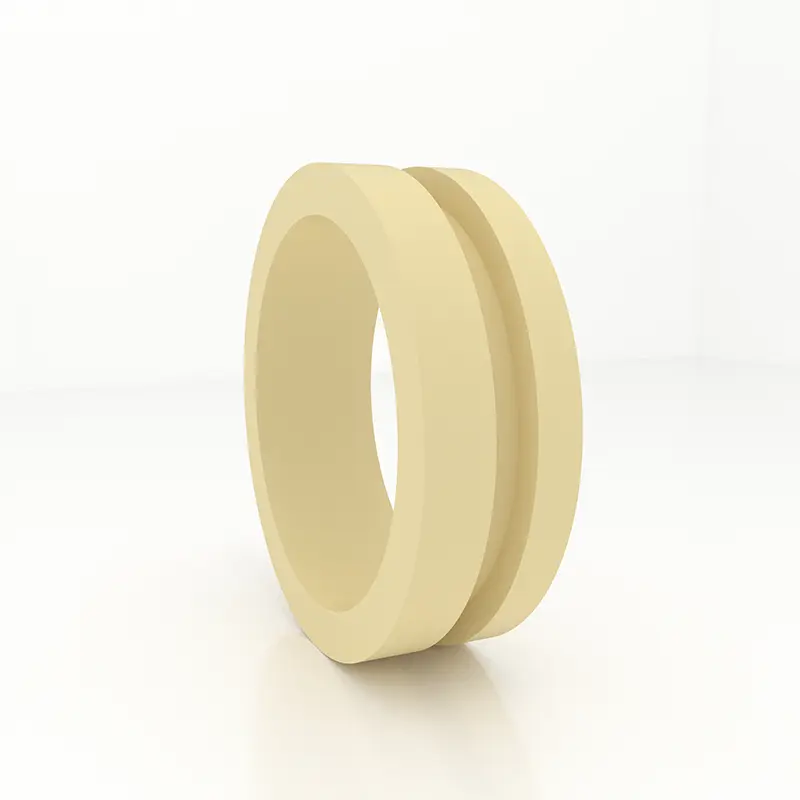

گائیڈ آستین GFI

1. کارکردگی اور استعمال: گائیڈ آستین GFI پسٹن راڈ کے لئے ایک گائیڈ آستین ہے ، جو پسٹن چھڑی کی حمایت اور رہنمائی کرتا ہے۔

2. مواد: نایلان PA ، پولی آکسیمیٹیلین POM اور polytetrafluoroethylene PTFE۔

3. کام کرنے کے حالات: کام کرنے کا درجہ حرارت: -55 ~+255 ℃ (PTFE 120 ℃ سے اوپر استعمال ہوتا ہے)

4. ڈیزائن کا معیار: جب ڈیزائننگ اور منتخب کرتے ہو تو ، ہنگر کی ایف آئی سیریز کا حوالہ دیں۔

5. مارکنگ اور آرڈرنگ کا طریقہ: گائیڈ آستین GFI کو آرڈر نمبر کے ساتھ نشان زد کیا گیا ہے ، مثال کے طور پر: GFI-0360PA

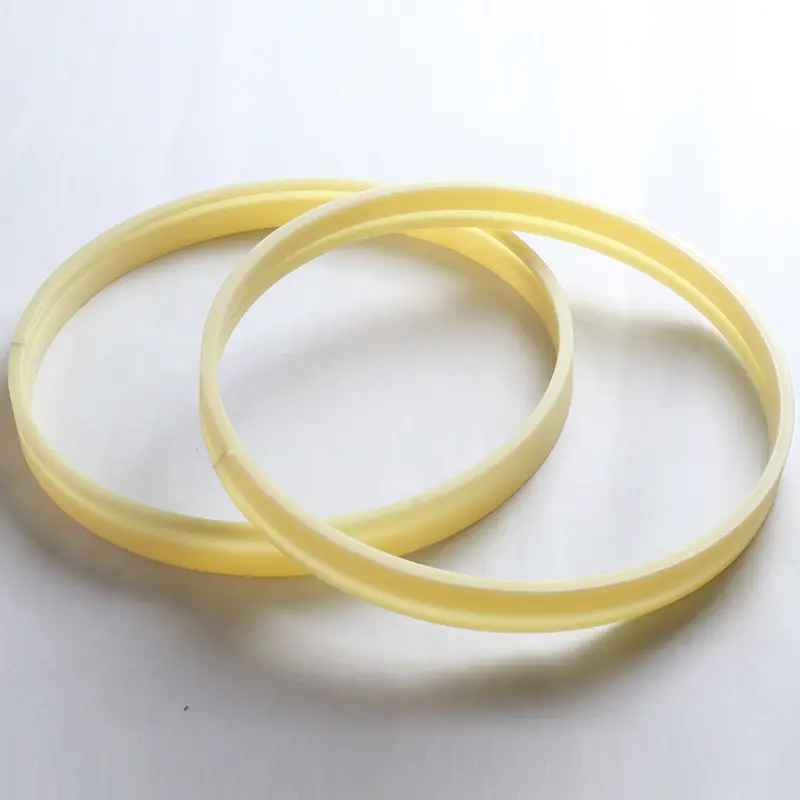

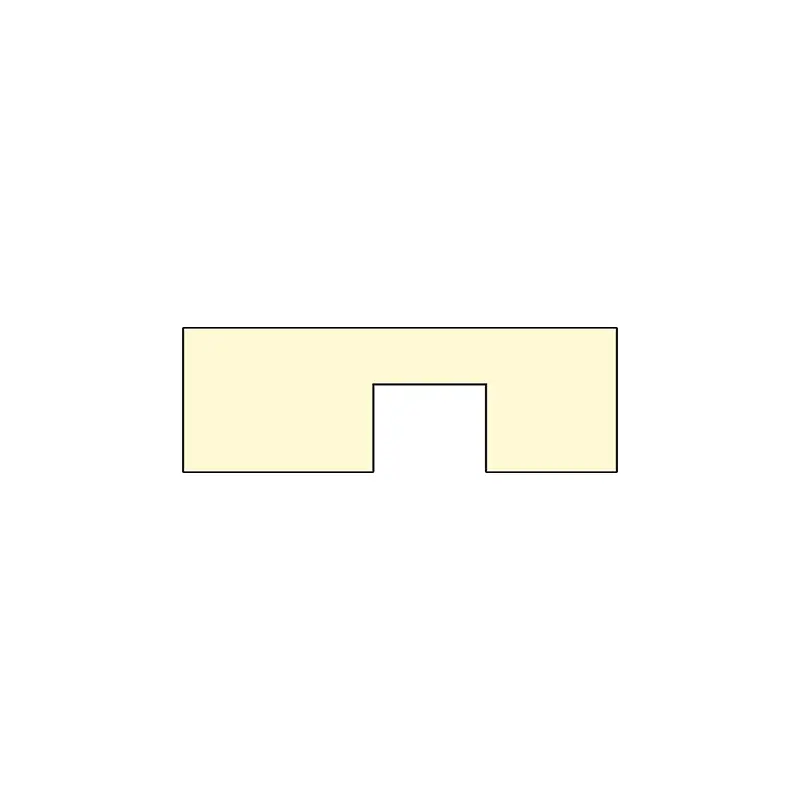

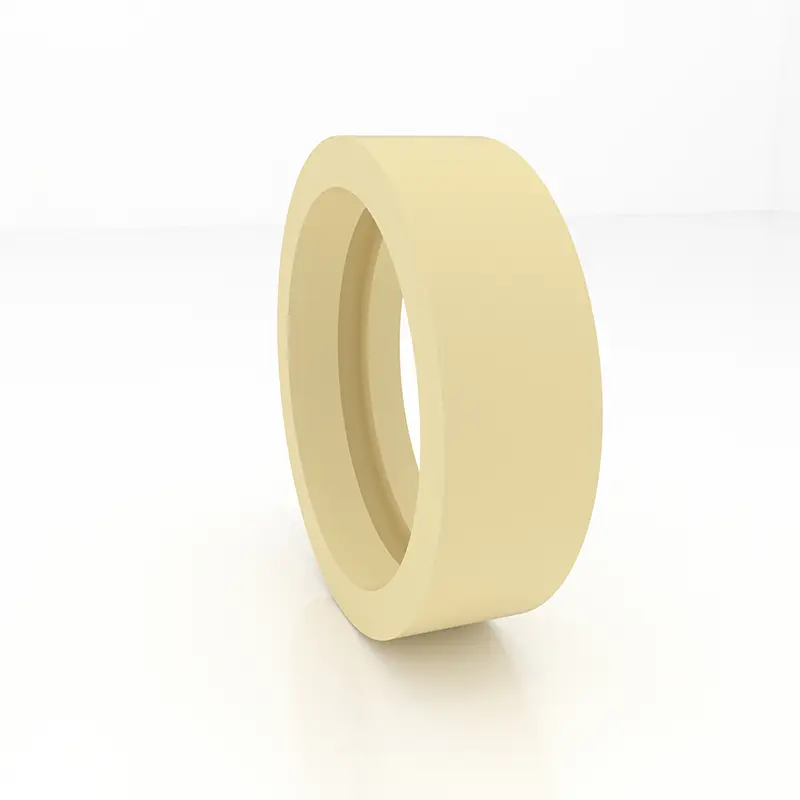

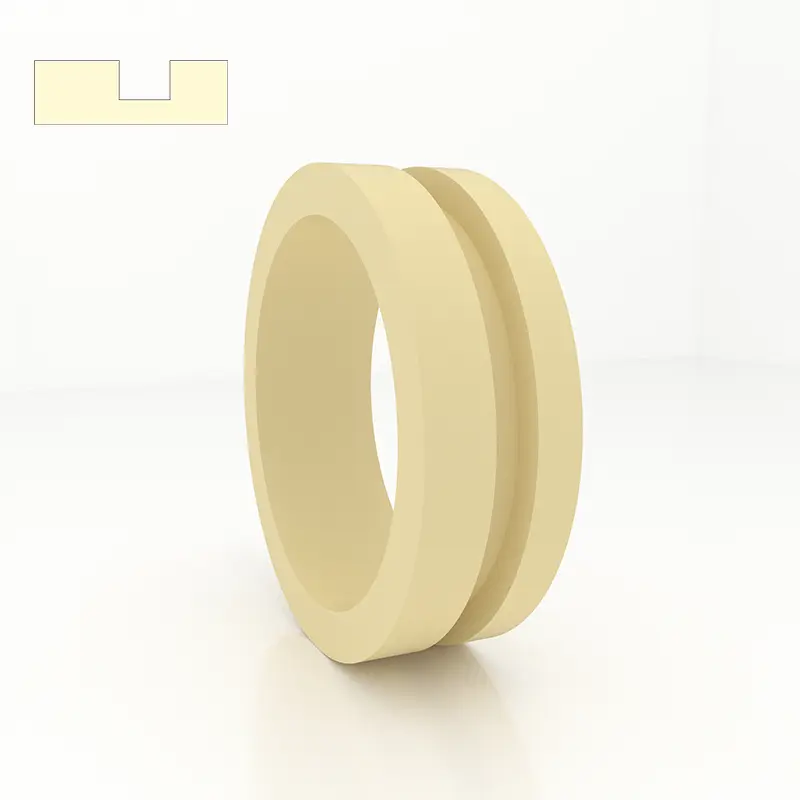

گائیڈ آستین جی ایف اے

1. کارکردگی اور استعمال: گائیڈ آستین جی ایف اے پسٹن کے لئے ایک گائیڈ آستین ہے ، جو پسٹن کی حمایت اور رہنمائی کرتا ہے۔

2. مواد: نایلان PA ، پولی آکسیمیٹیلین POM اور polytetrafluoroethylene PTFE۔

3. کام کرنے کے حالات: کام کرنے کا درجہ حرارت: -55 ~+255 ℃ (PTFE 120 ℃ سے اوپر استعمال ہوتا ہے)

4. ڈیزائن کا معیار: جب ڈیزائننگ اور منتخب کرتے ہو تو ، ہنگر کی ایف اے سیریز کا حوالہ دیں۔

5. مارکنگ اور آرڈرنگ کا طریقہ: گائیڈ آستین جی ایف اے کو آرڈر نمبر کے ساتھ نشان زد کیا گیا ہے ، مثال کے طور پر: GFA-0560PA

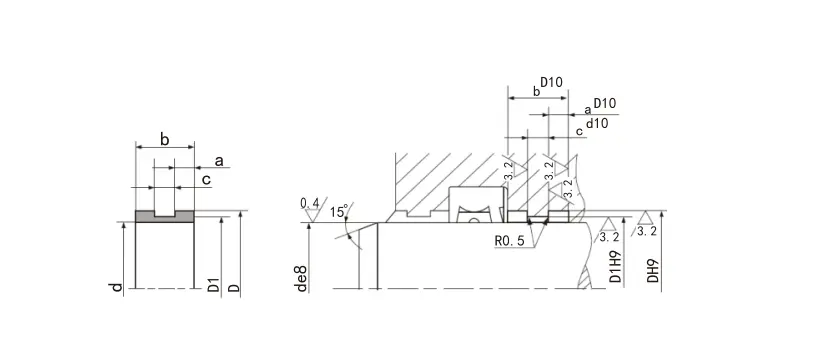

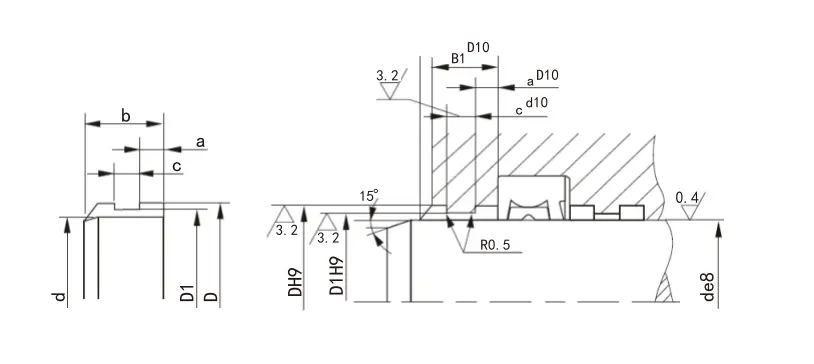

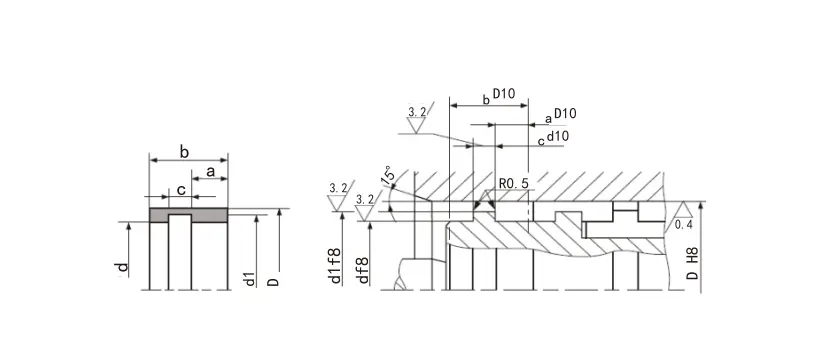

6. ساختی آلہ:

وضاحتیں:

ماڈل	نالی کی چوڑائی H+0.2	موٹائی T - 0.05	موٹائی ٹی T - 0.05	موٹائی T - 0.05	موٹائی T - 0.05	موٹائی T - 0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
نوٹ: بولڈفیس سیریز عام طور پر استعمال کی جاتی ہے۔ اگر مطلوبہ مصنوعات اس جدول میں نہیں ہے تو ، براہ کرم ہم سے رابطہ کریں۔

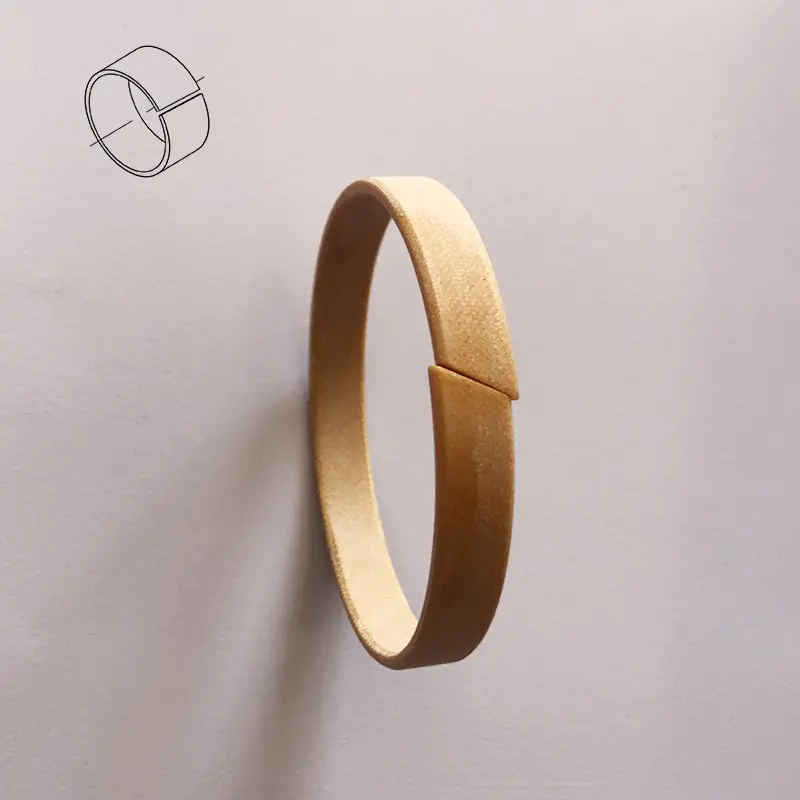

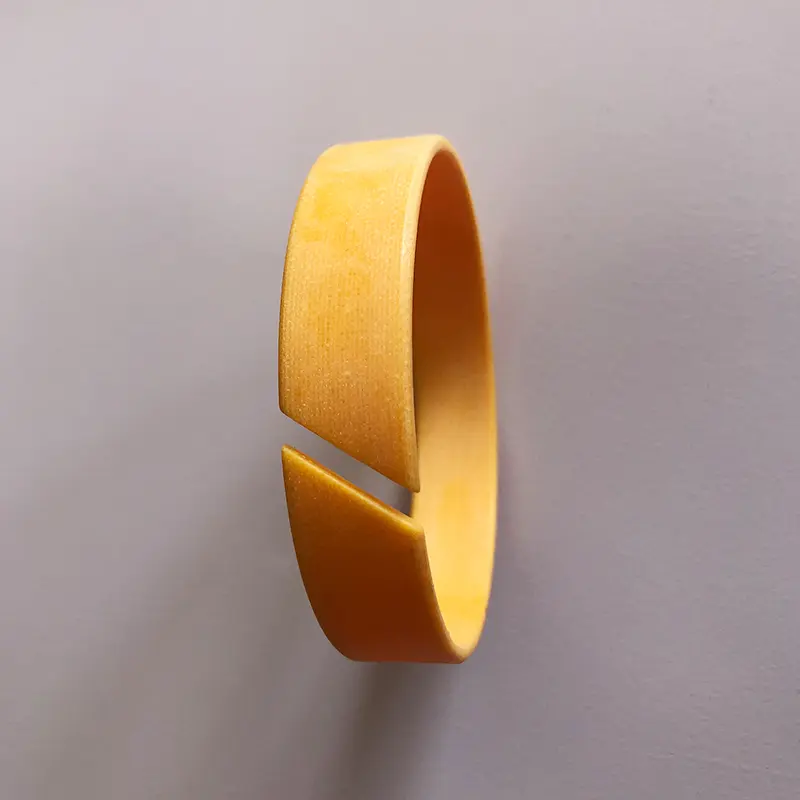

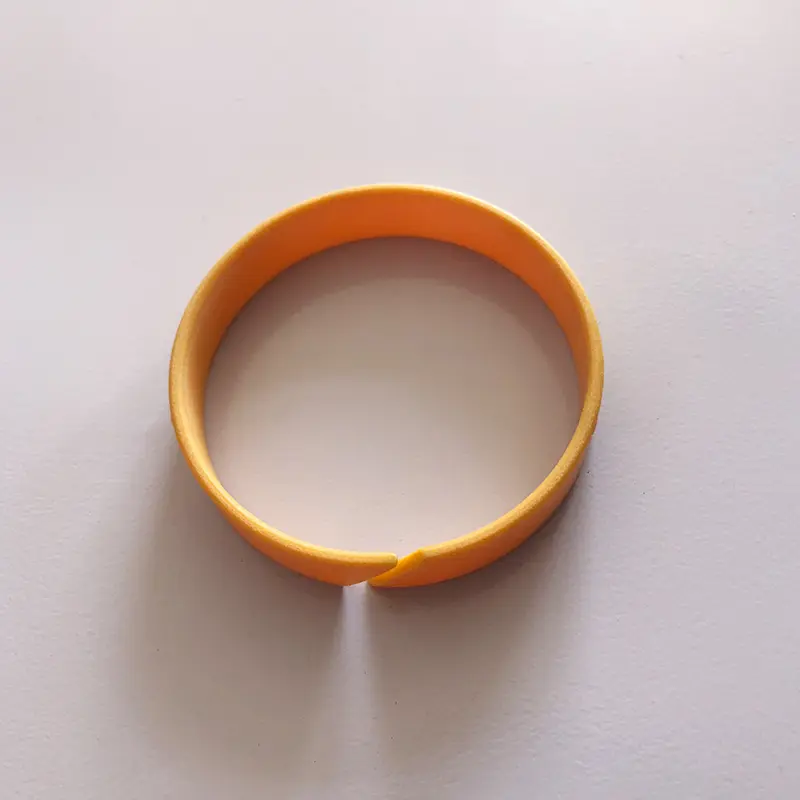

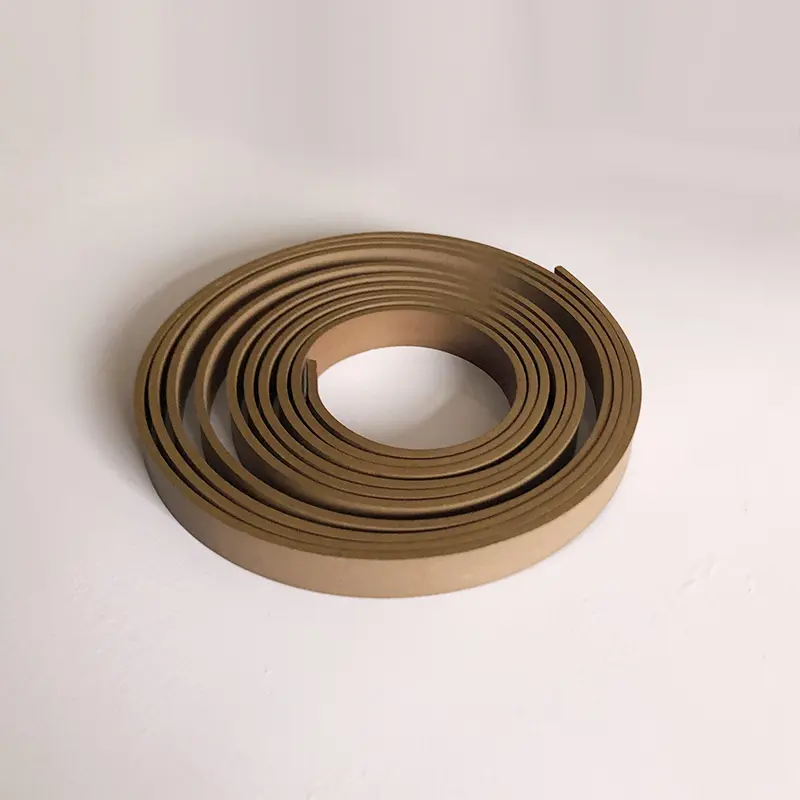

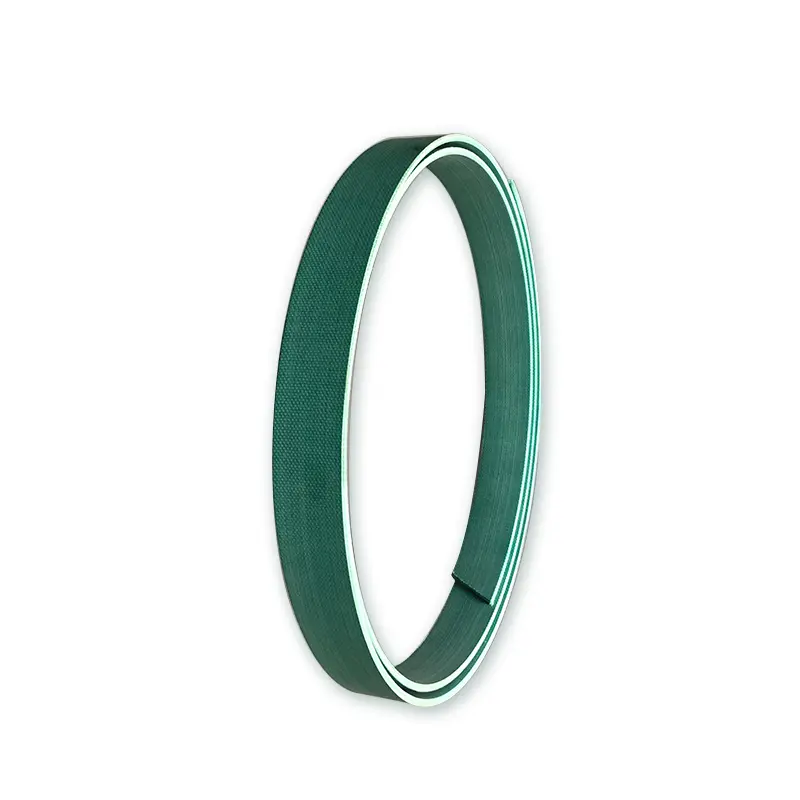

کپڑے سے تقویت یافتہ فینولک سپورٹ رنگ (بیلٹ)

سپورٹ رنگ ہائیڈرولک سلنڈر کا ایک اہم بنیادی جزو ہے۔ دنیا میں سلائیڈنگ رنگ مشترکہ مہروں اور نرم اثر کے ڈھانچے کی ترقی کو اپنانے کے ل our ، ہماری کمپنی نے کامیابی کے ساتھ کپڑے سے تقویت بخش فینولک سپورٹ رنگ (بیلٹ) تیار کی ہے۔ حقیقی استعمال کے سالوں سے یہ ظاہر ہوتا ہے کہ اس کی مصنوعات نے اسی طرح کی غیر ملکی مصنوعات کے معیار کی سطح تک پہنچ چکے ہیں یا اس سے تجاوز کیا ہے اور صارفین کے ذریعہ ان کی وسیع پیمانے پر تعریف کی گئی ہے۔ میزیں 1 سے 4 ہماری کمپنی کے ذریعہ تیار کردہ سپورٹ رنگ (بیلٹ) کی کارکردگی کی میزیں ہیں۔

ٹیبل 1 ہماری سپورٹ رنگ اور بسک+شمبا مصنوعات کی جسمانی خصوصیات کا موازنہ

نمونہ کا ماخذ	رنگ کی موٹائی کی حمایت کریں (ایم ایم)	کمپریسی طاقت (MPA)	تیل کے خلاف مزاحمت وزن میں تبدیلی کی شرح ہائیڈرولک تیل (70 ± 2 ℃*24h)	توڑنے کی طاقت (ایم پی اے)	انٹرلیئر آسنجن (KN/M)
فیشن+شمبا	2.48	338.9	2.83	35.6	1.2
ہماری مصنوعات	2.48	425	0.90	37.0	2.9
ہماری مصنوعات	2.48 (گریفائٹ کے ساتھ)	390	0.63	36.4	2.08

ٹیبل 2 ہائیڈرولک سلنڈر سپورٹ رنگ کا پرفارمنس انڈیکس

نمونہ کی قسم	ہماری مصنوعات		آرکوٹ ٹی ایل جی ①	duratec900 ①	ٹورکائٹ 47 ②	MT64/5B	نوکور (دن)	Pommodified polyoxymethylene	بلی (ہم)
	ماپا قیمت	مطلوبہ اشارے
کمپریسی طاقت (ایم پی اے)	≥350	≥330	≥350	80280	≥50	70270	≥150	≥80	≥217

نوٹ: busbusak+شمبا کمپنی mermerkel کمپنی ٹیبل 3 طاقت انڈیکس

نمونہ کی قسم	ہماری مصنوعات		آرکوٹ ٹی ایل جی ①	duratec900 ①	ٹورکائٹ 47 ②	MT64/5B	نوکور (دن)	Pommodified polyoxymethylene	بلی (ہم)
	ماپا قیمت	مطلوبہ اشارے
کمپریسی طاقت (ایم پی اے)	≥350	≥330	≥350	80280	≥50	70270	-	≥80	≥217

نوٹ: busbusak+شمبا کمپنی mermerkel کمپنی ٹیبل 4 رگڑ گتانک ہماری مصنوعات اور اورکوٹ TLG خشک رگڑ اور تیل ٹپکنے کے حالات کے تحت

فی یونٹ رابطے کی لمبائی لوڈ کریں ڈبلیو (این/ایم ایم)	ہرٹز سے ریلے سے رابطہ کریں (n/mm2)	رگڑ قابلیت
		خشک رگڑ کی حالت		آئل ڈرپ چکنا کی حالت
		ہماری مصنوعات	آرکوٹ ٹی ایل جی	ہماری مصنوعات	آرکوٹ ٹی ایل جی
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

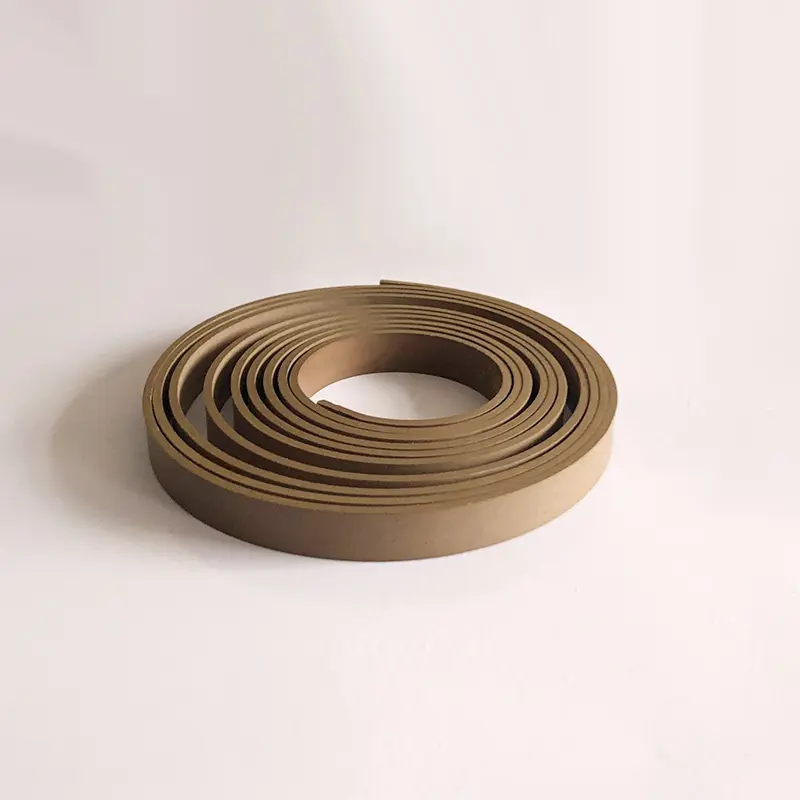

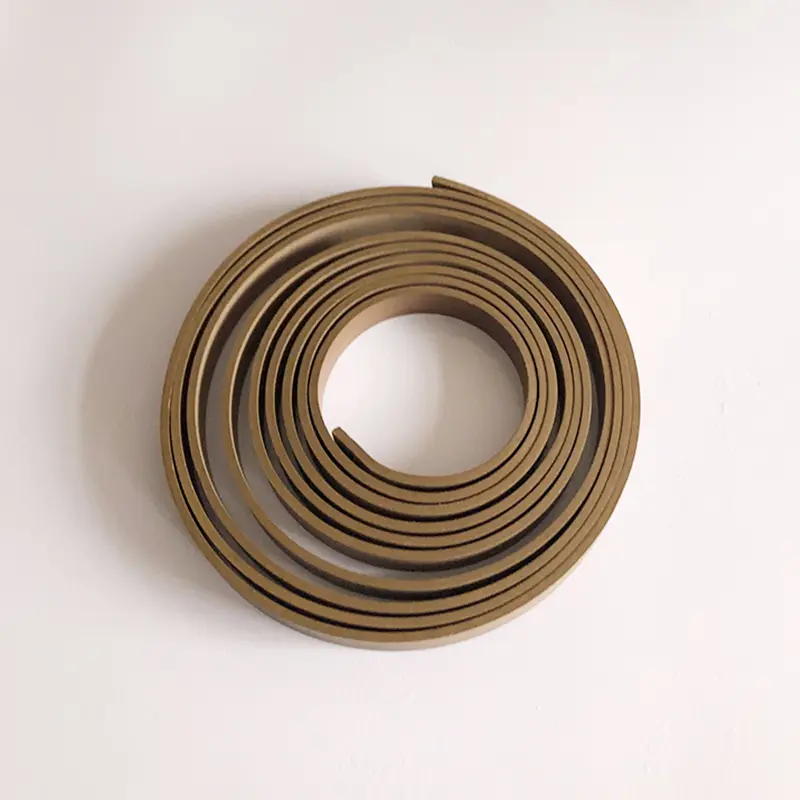

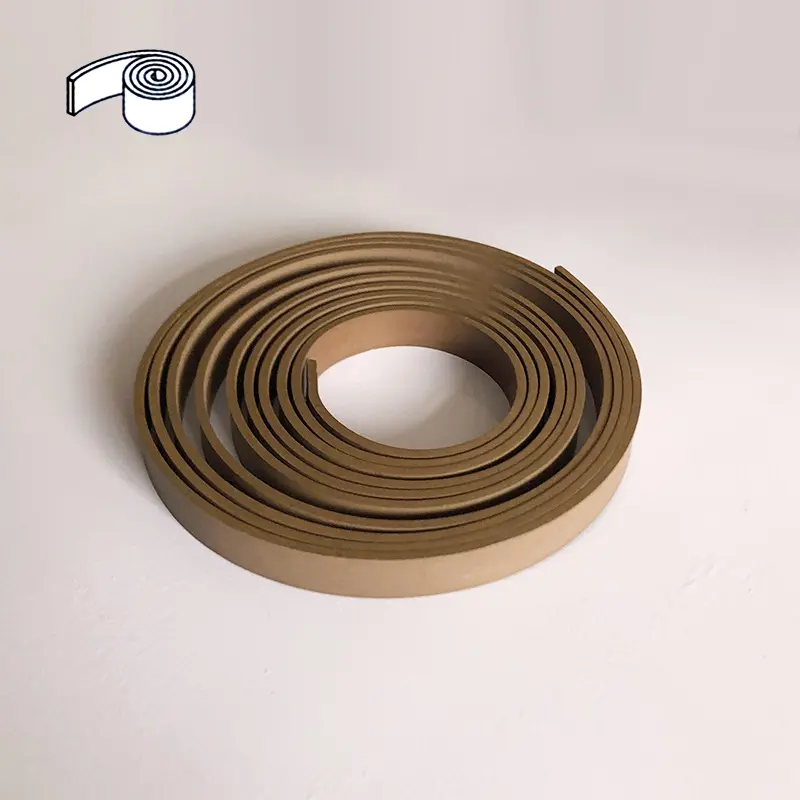

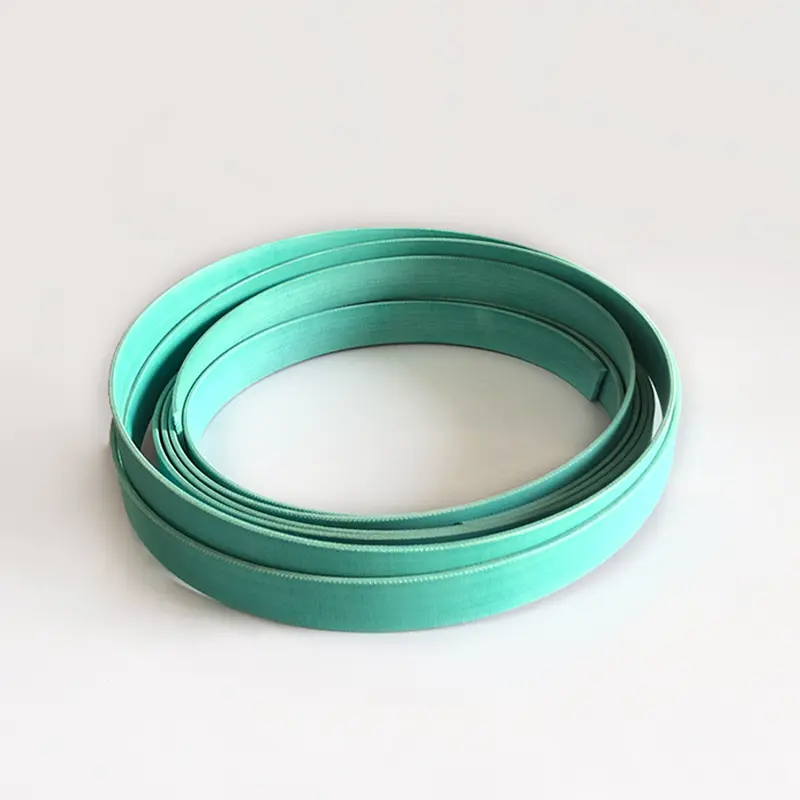

PTFE پہننے والا مزاحم بیلٹ (رنگ)

مواد	ptfe+کانسی

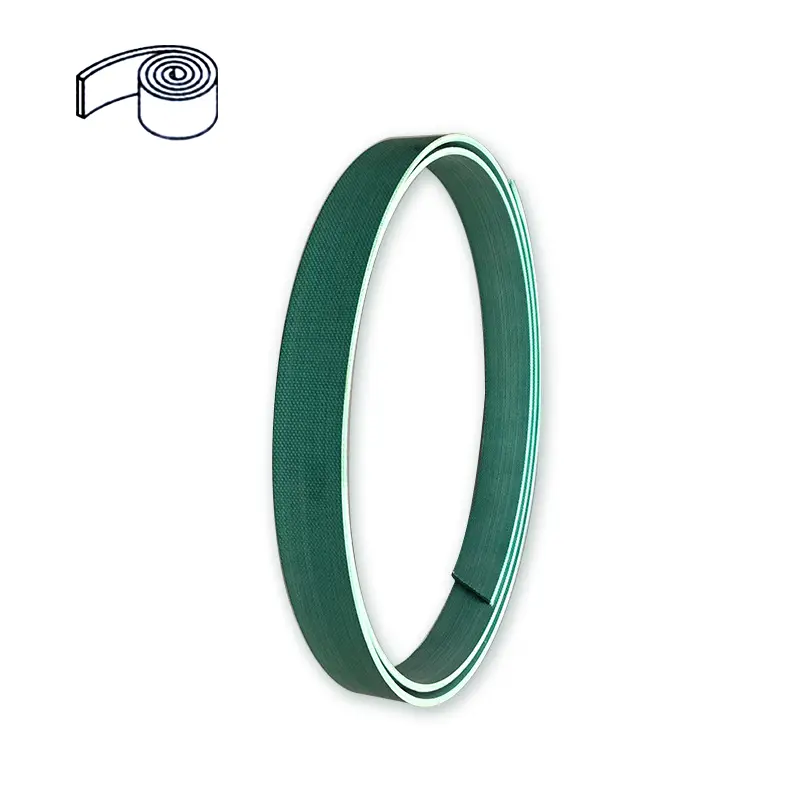

فراہمی	رول (عام طور پر تقریبا 20 میٹر/رول) یا مطلوبہ لمبائی کے لئے کاٹ دیں
فوائد	1. کم رگڑ ، کوئی رینگنے اور کاٹنے نہیں۔
	2. کافی چکنا کے بغیر بھی اچھی طرح سے کام کر سکتے ہیں۔
	3. متعدد میڈیا کے خلاف مزاحم ، بہترین کیمیائی استحکام ؛
	4. سلنڈر اور مہروں کو کھرچنے والی سخت چیزوں کو کم کرنے کے لئے لباس مزاحم رنگ میں سرایت شدہ سخت اشیاء کو ایڈجسٹ کرسکتے ہیں ، لہذا بھاری بوجھ کے حالات میں ، متعدد لباس مزاحم حلقوں کا استعمال کریں۔
	5. تیز رفتار اور ہلکے بوجھ کے حالات میں بھی اس میں لباس کی اچھی مزاحمت ہے ، لہذا یہ سب سے زیادہ استعمال شدہ لباس مزاحم رنگ ہے۔
	6. سائز کی کوئی پابندیاں نہیں ، بڑے قطر کے حالات میں استعمال نہیں کی جاسکتی ہیں۔
درجہ حرارت	-60 ~+200 ℃
زیادہ سے زیادہ رفتار	15m/s
زیادہ سے زیادہ اخراج کی طاقت	15N/MM2 (20 °)
	7.5n/mm2 (80 °)
	5n/mm2 (120 °)

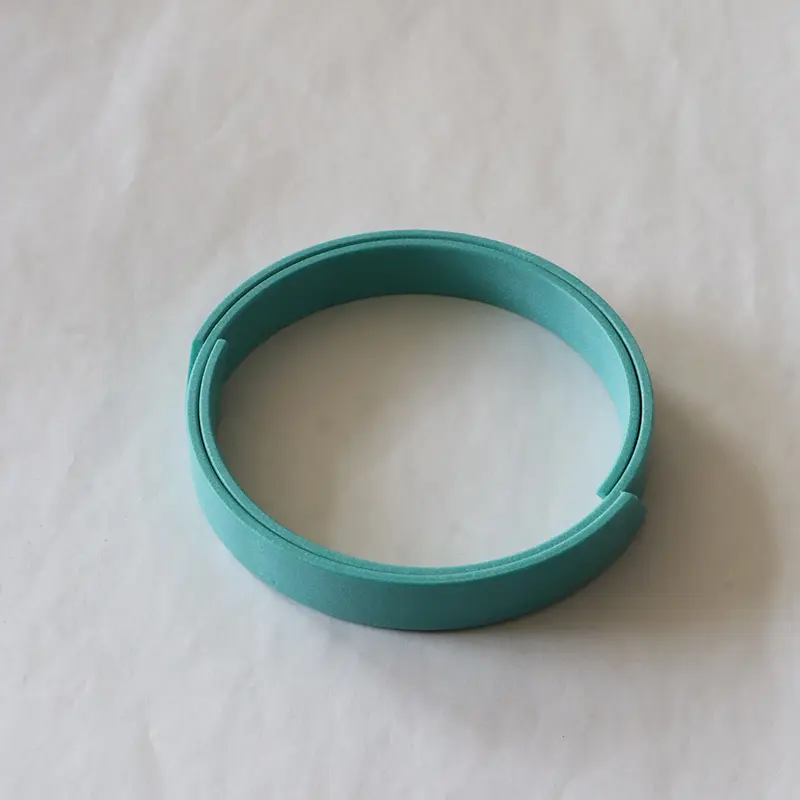

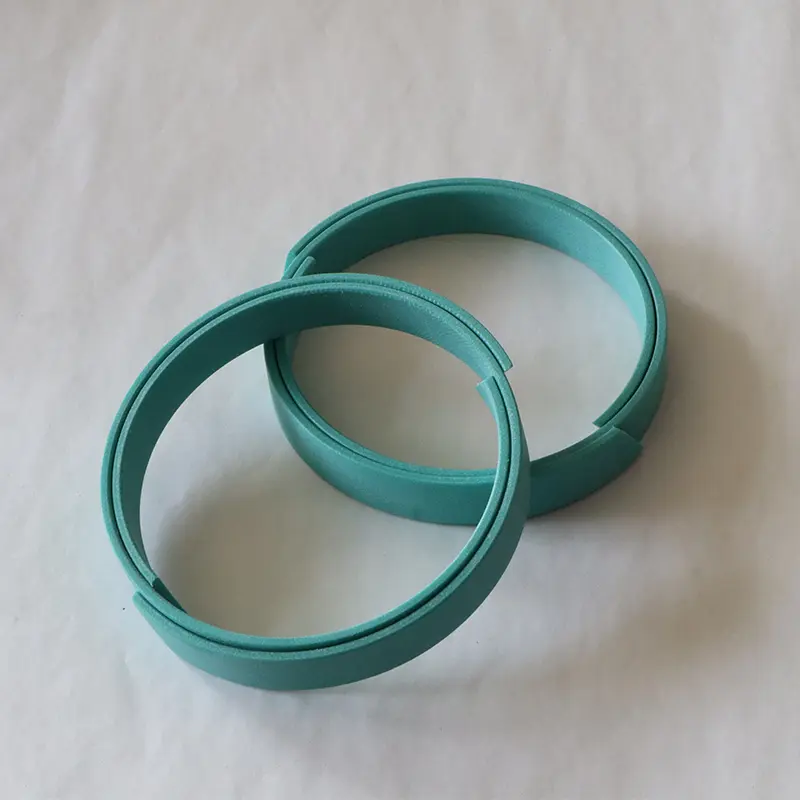

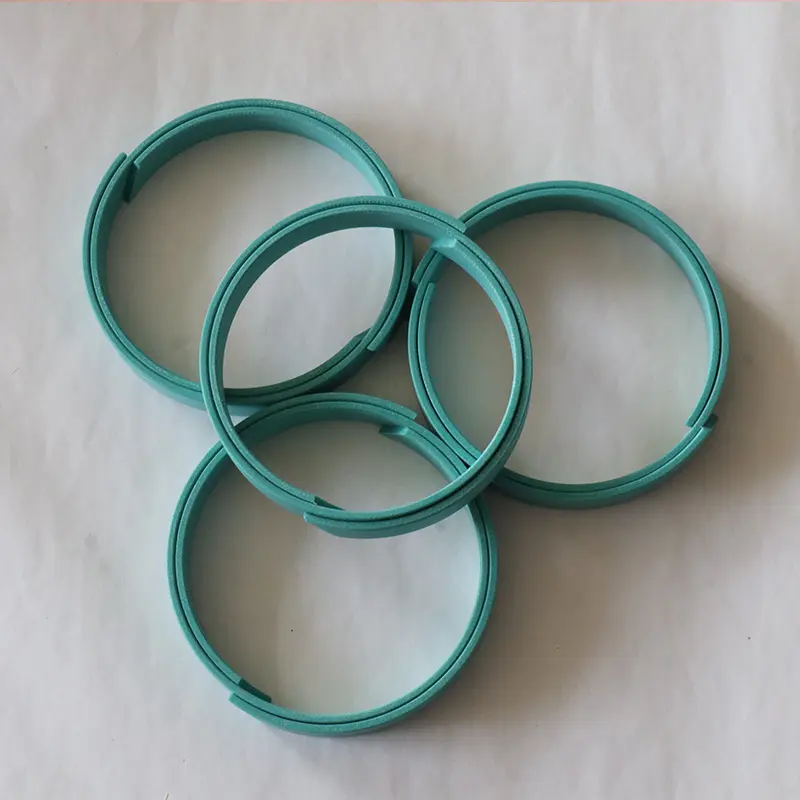

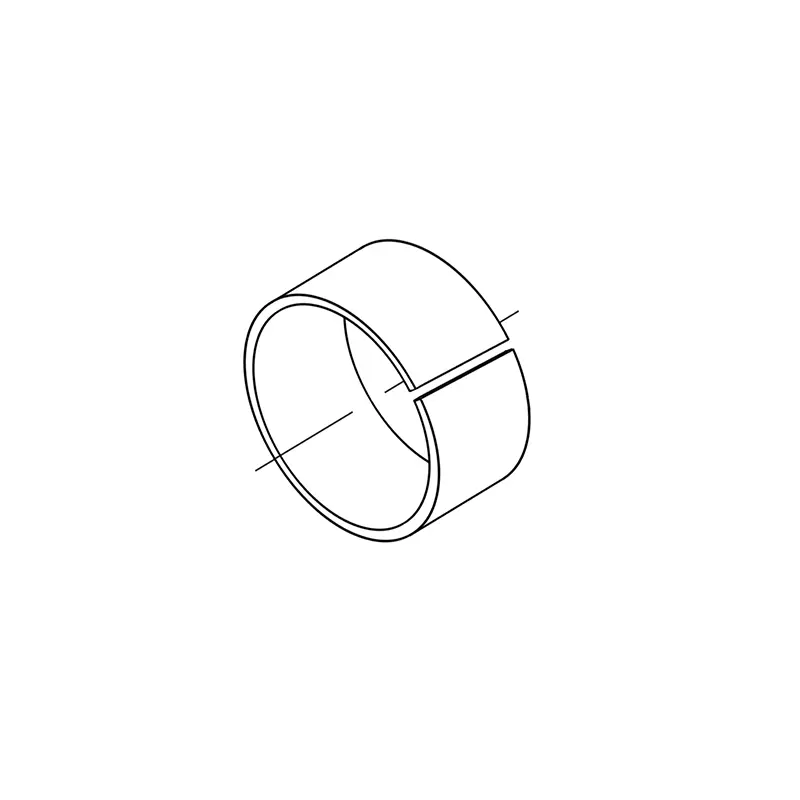

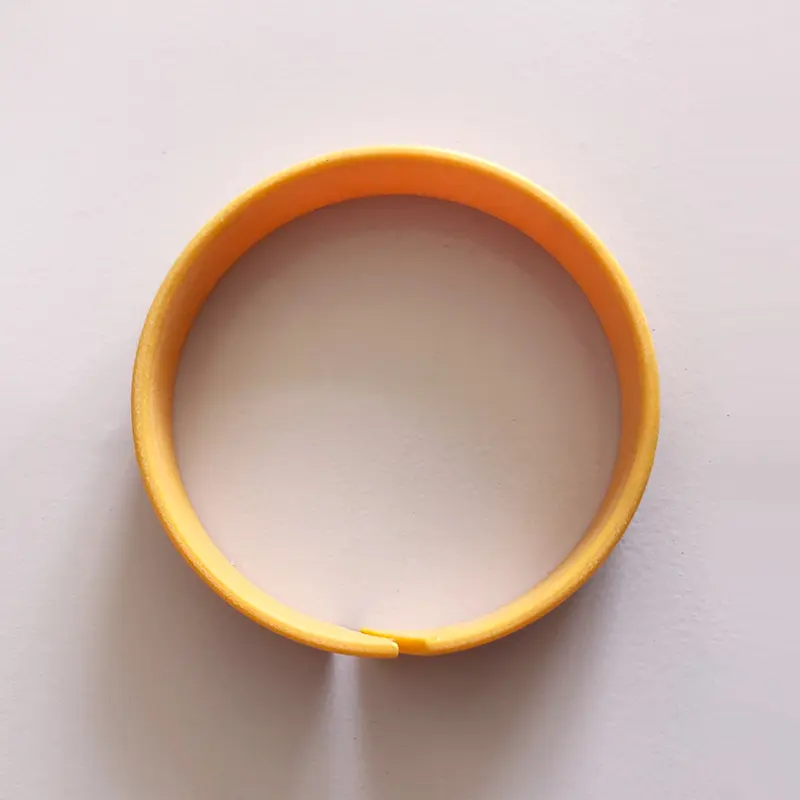

پسٹن راڈ کے لئے آر سی ایس غیر دھاتی گائیڈ رنگ

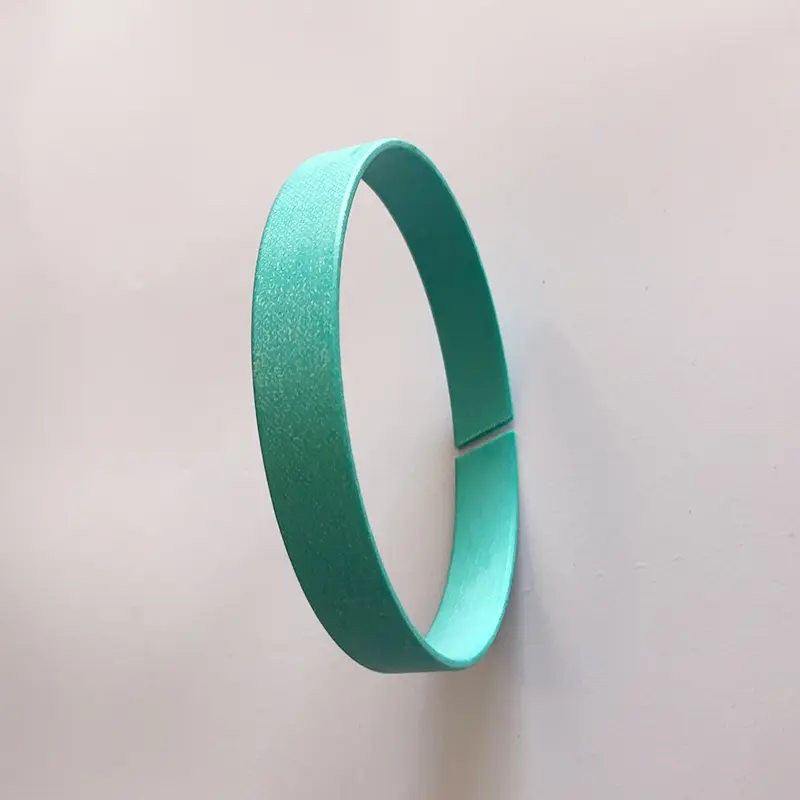

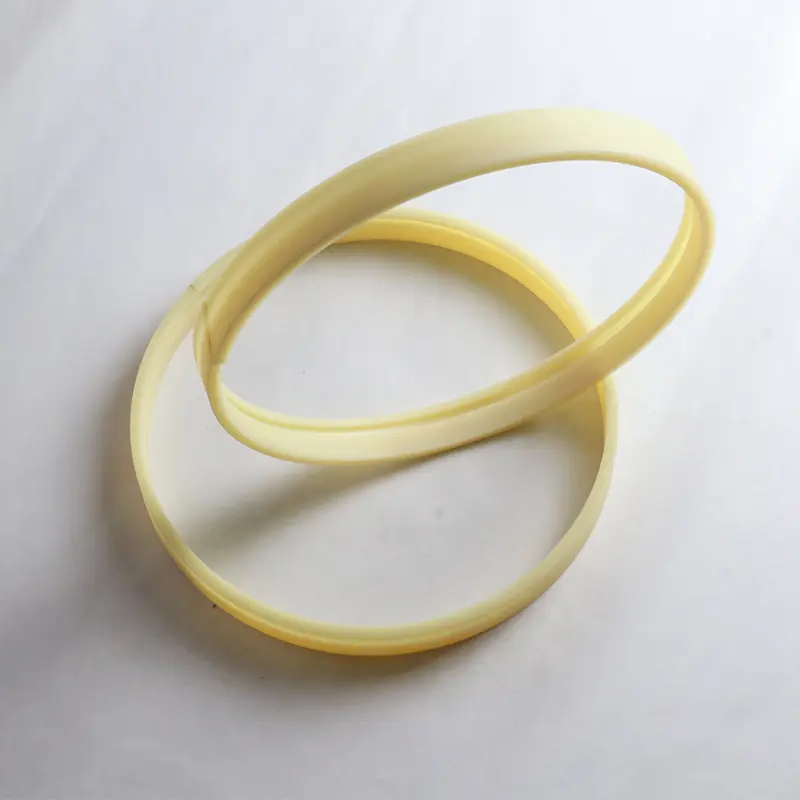

پسٹن کے لئے آر سی ٹی نان میٹالک گائیڈ رنگ

ہائیڈرولک سلنڈر میں چلنے والے پسٹن یا پسٹن کی چھڑی کے ل the ، لباس کی انگوٹھی کا عین مطابق رہنما اثر پڑتا ہے اور وہ شعاعی قوتوں کو جذب کرسکتا ہے۔ ایک ہی وقت میں ، پہننے کی انگوٹھی ہائیڈرولک سلنڈر میں سلائڈنگ حصوں کے دھات سے رابطے کو روک سکتی ہے۔ دھات کے لباس کی انگوٹھیوں کے مقابلے میں ، غیر دھاتی لباس کی انگوٹھیوں کے بہت سے فوائد ہیں۔ ان میں ، کپڑے سے تقویت یافتہ فینولک اور پی ٹی ایف ای گائیڈ کی انگوٹھی سائٹ پر کاٹنے کی قسم اور استعمال کے لئے تیار قسم میں دستیاب ہیں۔

1. اچھی طرح سے لباس مزاحمت

2. دھات سے دھات سے رابطے سے پرہیز کریں

3. مکینیکل کمپن کو دبا سکتے ہیں

4. لباس مزاحم رنگ کے مرکز کے اثر کی وجہ سے ، ایک بڑی شعاعی کلیئرنس کی اجازت ہے

5. نالی آسان اور انسٹال کرنا آسان ہے

6. کم دیکھ بھال کی لاگت مذکورہ فوائد کی بنیاد پر ، یہ بڑے پیمانے پر استعمال ہوتی ہے

مواد:

1. پولی ٹیٹرافلووروتھیلین پی ٹی ایف ای 3 (عام مواد) ، پی ٹی ایف ای 4 (کم واسکاسیٹی میڈیا جیسے پانی پر لاگو ہوتا ہے) ، پی ٹی ایف ای 1 (کم رگڑ کی ضروریات جیسے نیومیٹکس)

2. پولی آکسیمیٹیلین POM یا نایلان PA اور اس میں ترمیم شدہ مواد

3. فارملڈہائڈ رال + تقویت بخش فائبر پرف

مختلف مواد کی بوجھ اٹھانے کی صلاحیت کا موازنہ جدول (حوالہ)

مواد	لے جانے کی صلاحیت زیادہ سے زیادہ (n/mm2)
PTFE سے بھرا ہوا تانبے کا پاؤڈر	15 (20 ℃) ؛ 7.5 (80 ℃) 5 (120 ℃)
کپڑے کے ساتھ فینولک پاؤڈر	90 (60 ℃) ؛ 40 (80 ℃)
پولی آکسیمیٹیلین یا نایلان	25 (60 ℃) ؛ 15 (80 ℃)
پولی آکسیمیٹیلین یا نایلان بھرا ہوا	40 (60 ℃) ؛ 30 (80 ℃)

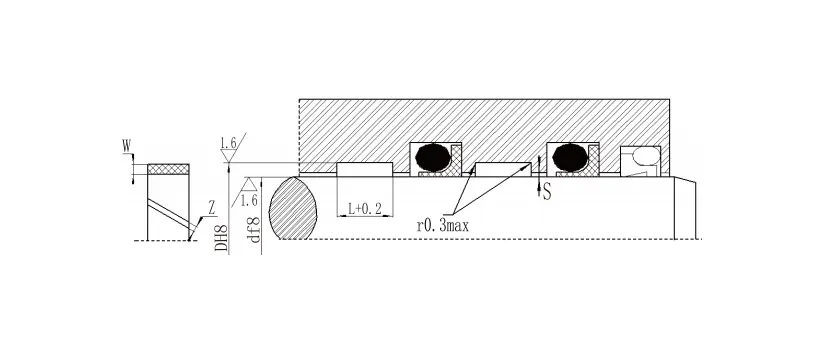

نالی کی سطح کا معیار

نرمی	rtmax (μm)	را (μm)
سلائیڈنگ سطح	.52.5	0.05-0.3
نالی نیچے	≤10	≤2
نالی کی طرف	≤15	≤3

پسٹن راڈ گائیڈ رنگ کی تصریح سیریز

راڈ قطر	نیچے قطر	نالی کی چوڑائی	موٹائی	گیپ	راڈ قطر	نیچے قطر	نالی کی چوڑائی	موٹائی	گیپ
D F8/H9	D H8	L⁺⁰^.²	W	Z	D F8/H9	D H8	L⁺⁰^.²	W	Z
8-20	D+3.1	2.5	1.55	1-2	200-999.9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3	1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5	280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9	1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15
