ہائیڈرولک پسٹن چھڑی مہر

روچین مہروں کو مہروں اور سگ ماہی کے مواد کی تیاری اور ترقی میں وسیع تجربہ ہے۔ ہمارے ہائیڈرولک پسٹن چھڑی مہروں میں مختلف قسم کے مختلف ماڈل شامل ہیں۔ آپ ذیل میں تفصیلی معلومات کی بنیاد پر ایک مناسب انتخاب بنا سکتے ہیں ، یا زیادہ مناسب اور اپنی مرضی کے مطابق سگ ماہی حل حاصل کرنے کے لئے ہم سے رابطہ کرسکتے ہیں۔

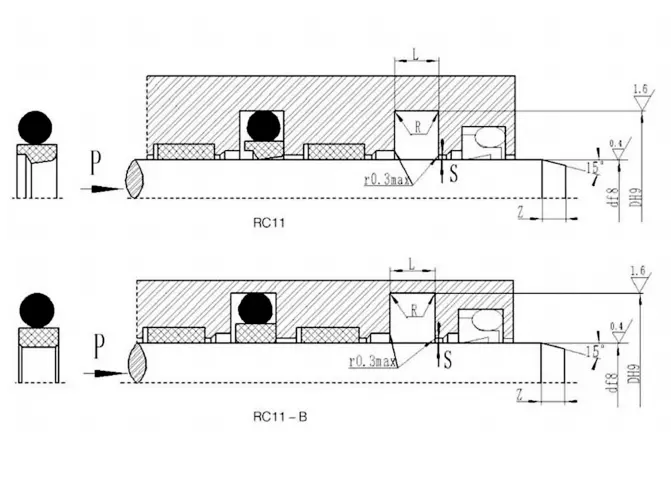

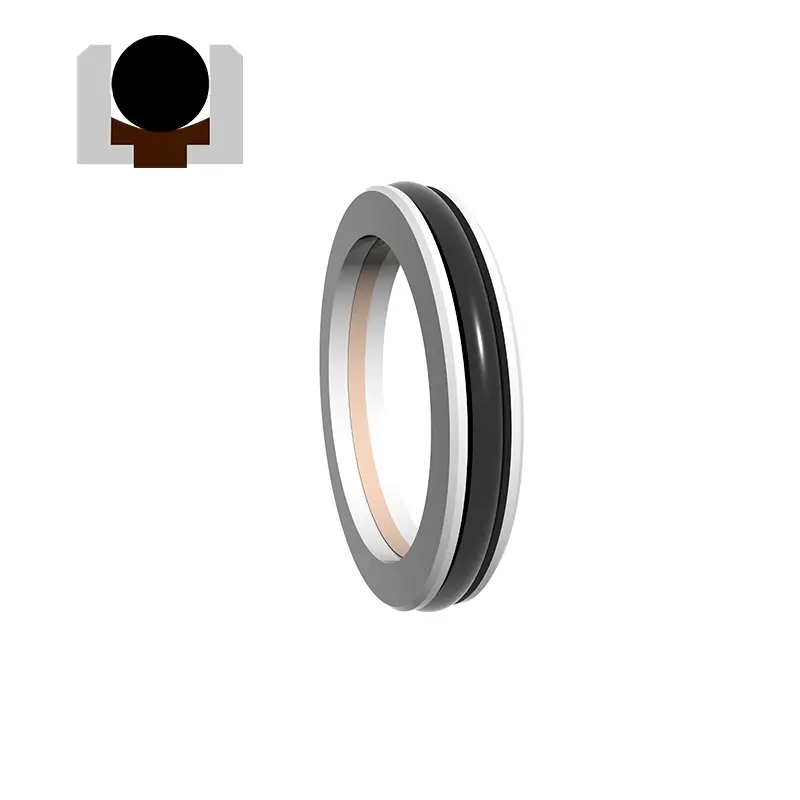

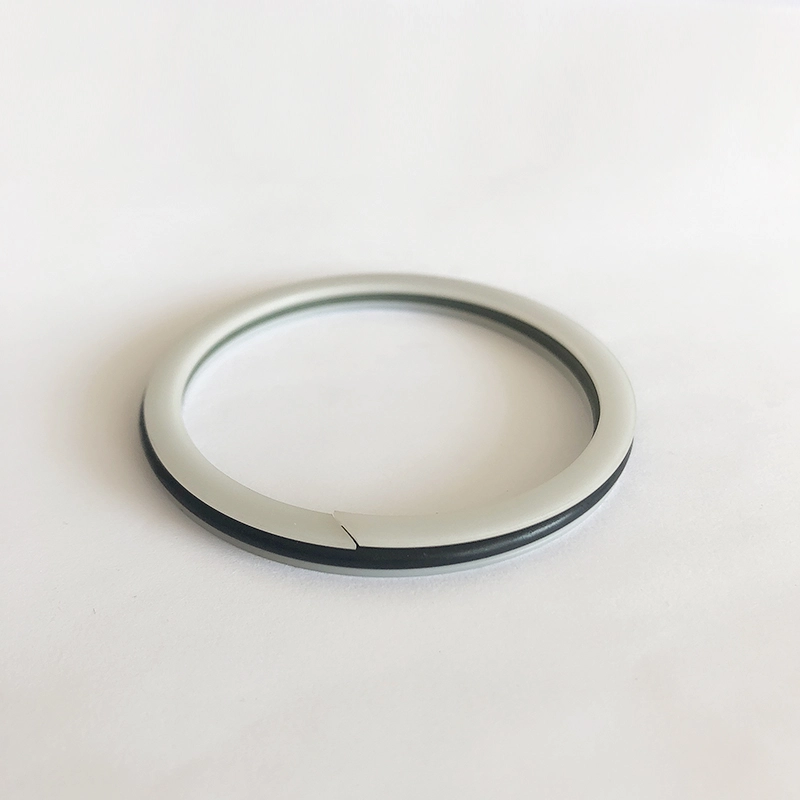

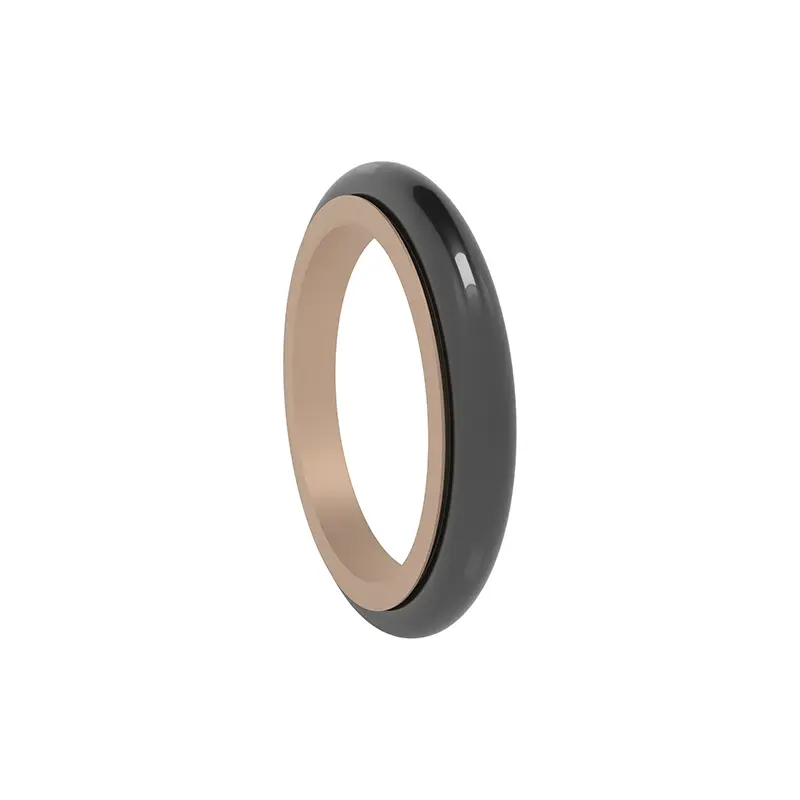

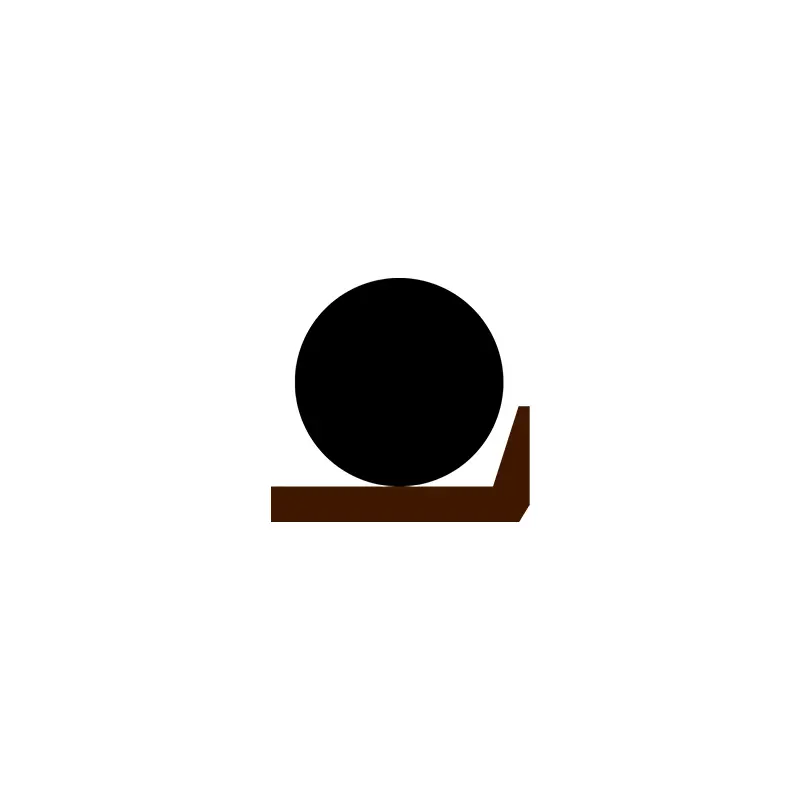

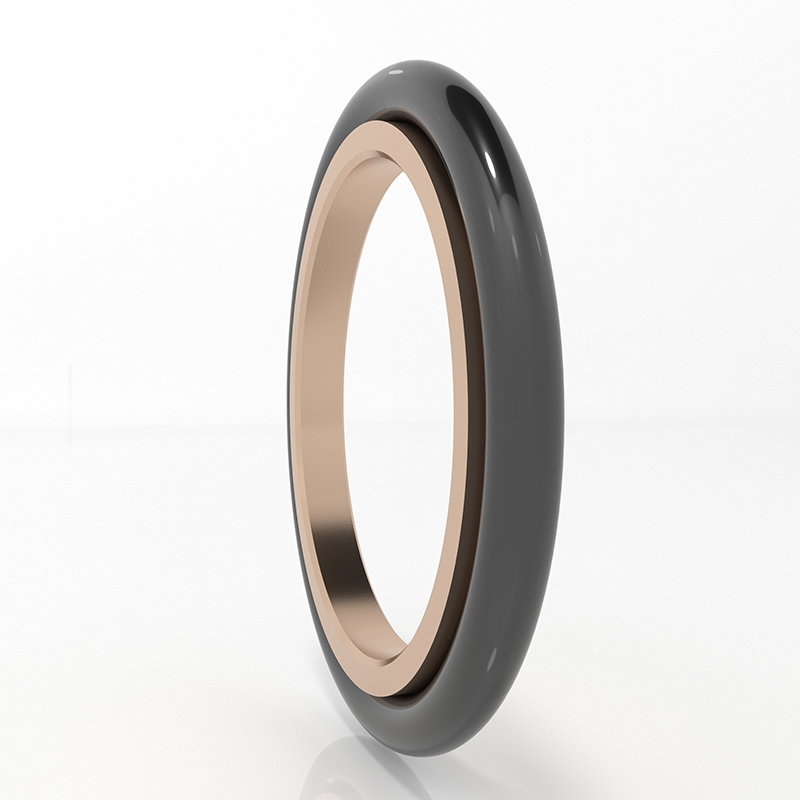

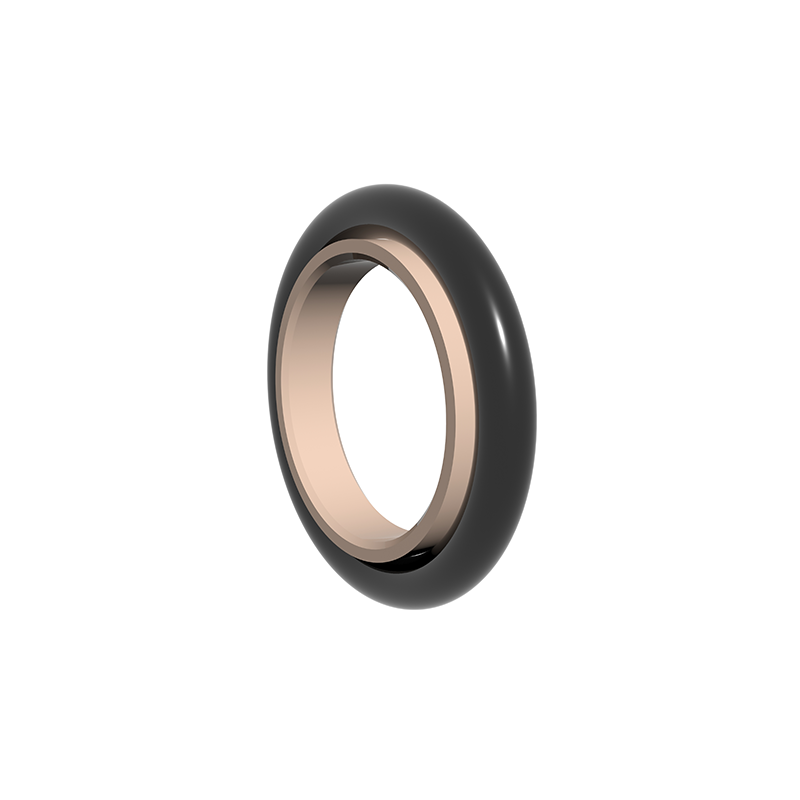

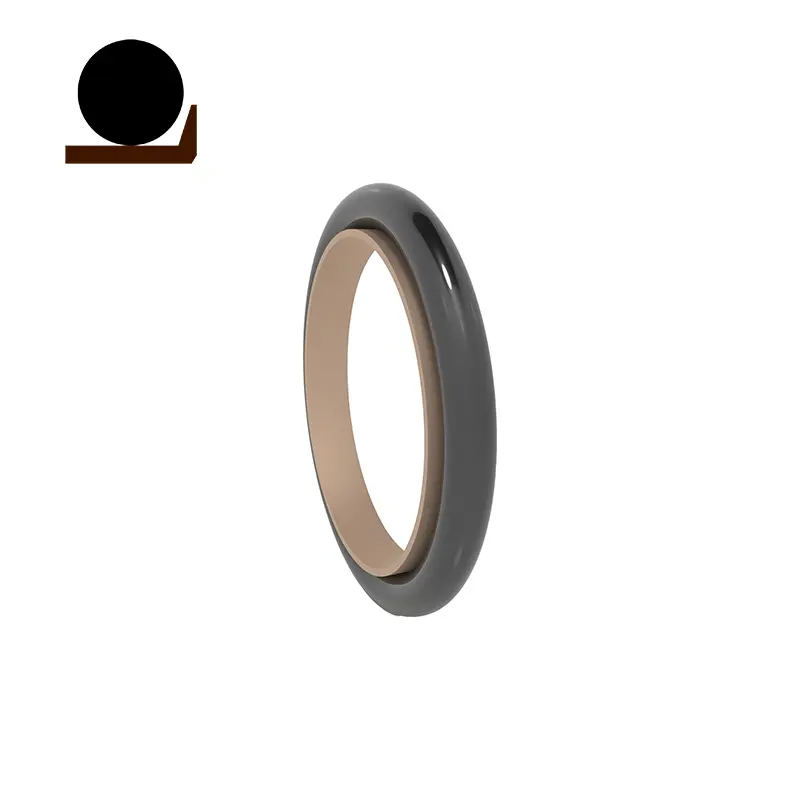

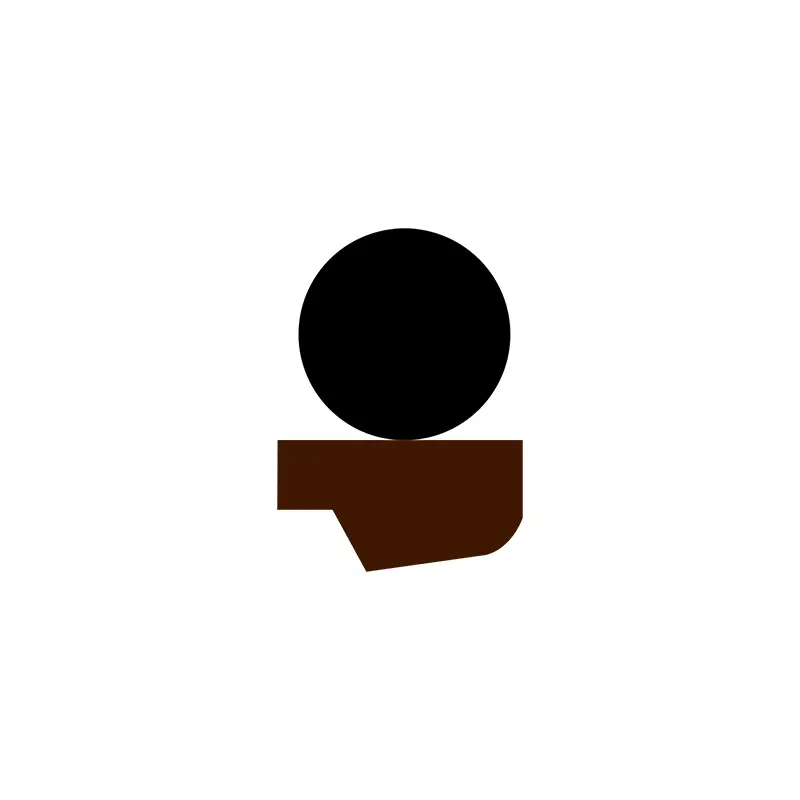

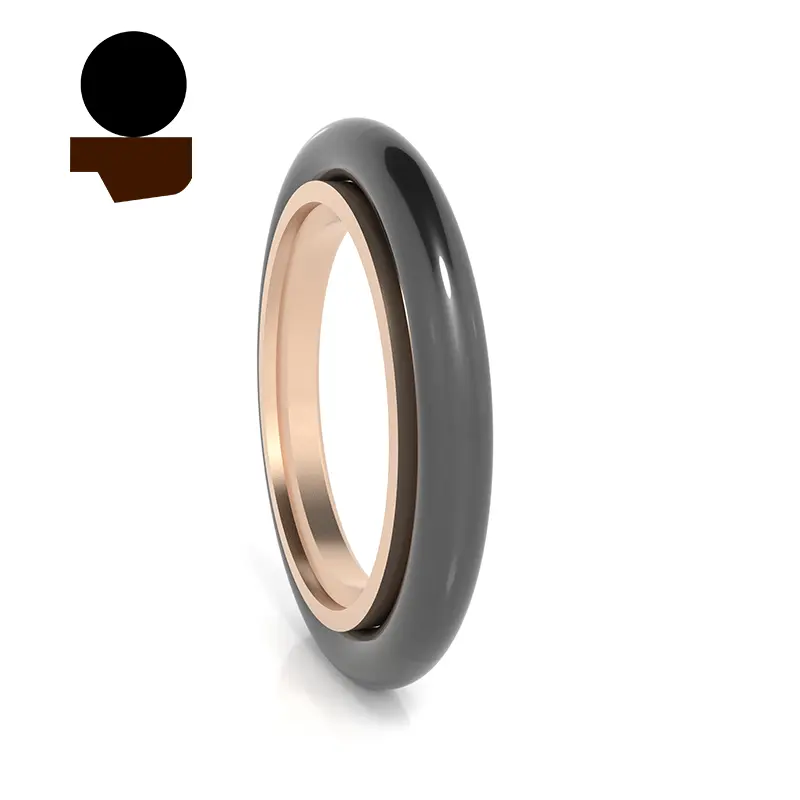

آر سی 11 ایک بھرے ہوئے پی ٹی ایف ای قدموں والی سگ ماہی کی انگوٹی اور او سائز کی ربڑ کی انگوٹھی پر مشتمل ہے ، جو ہائیڈرولک ریپروکیٹنگ موشن ون وے پریشر سگ ماہی کے لئے موزوں ہے۔

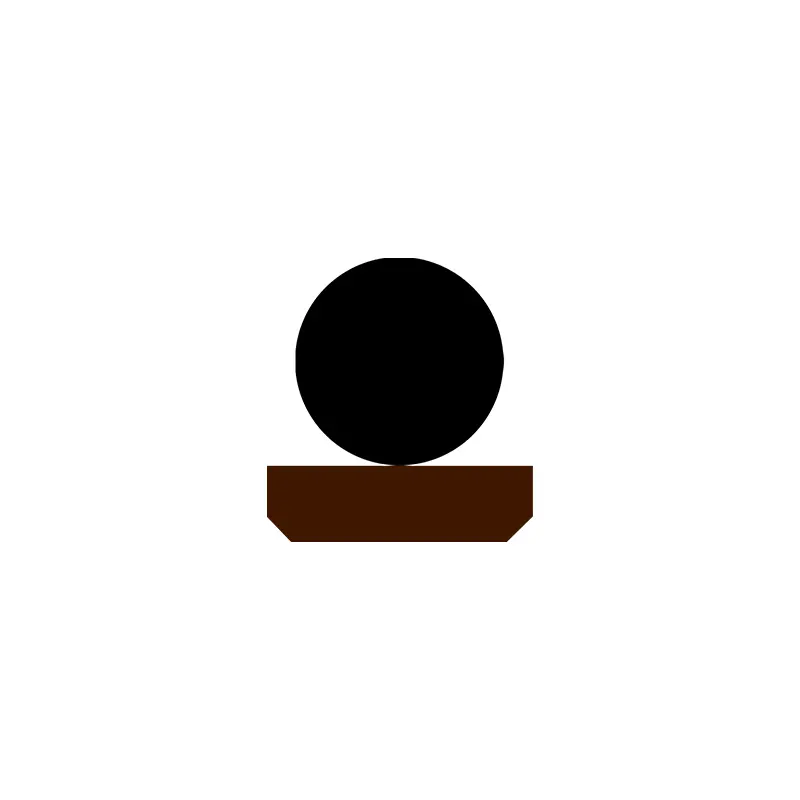

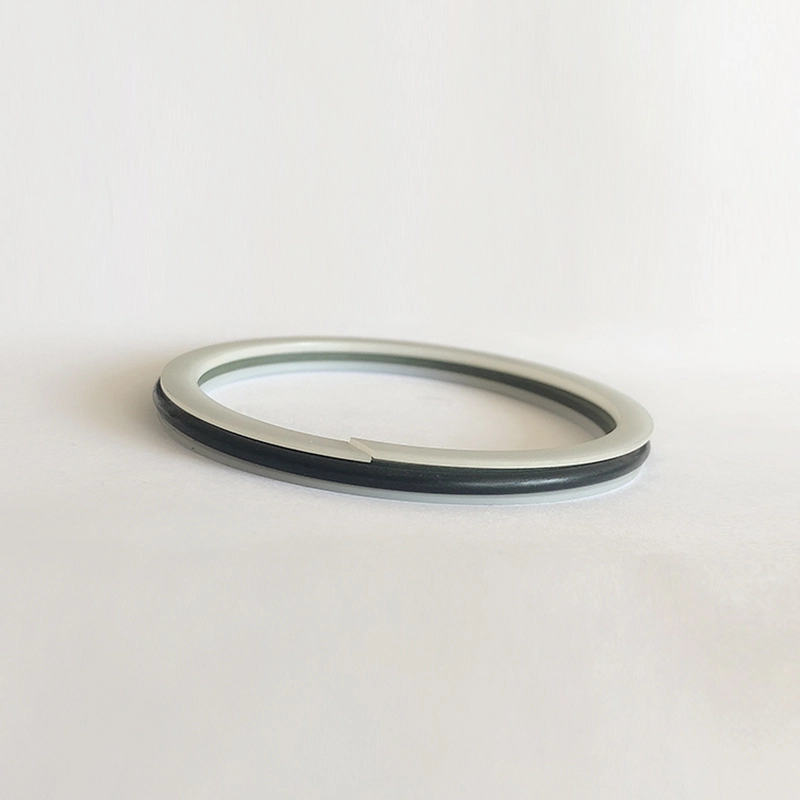

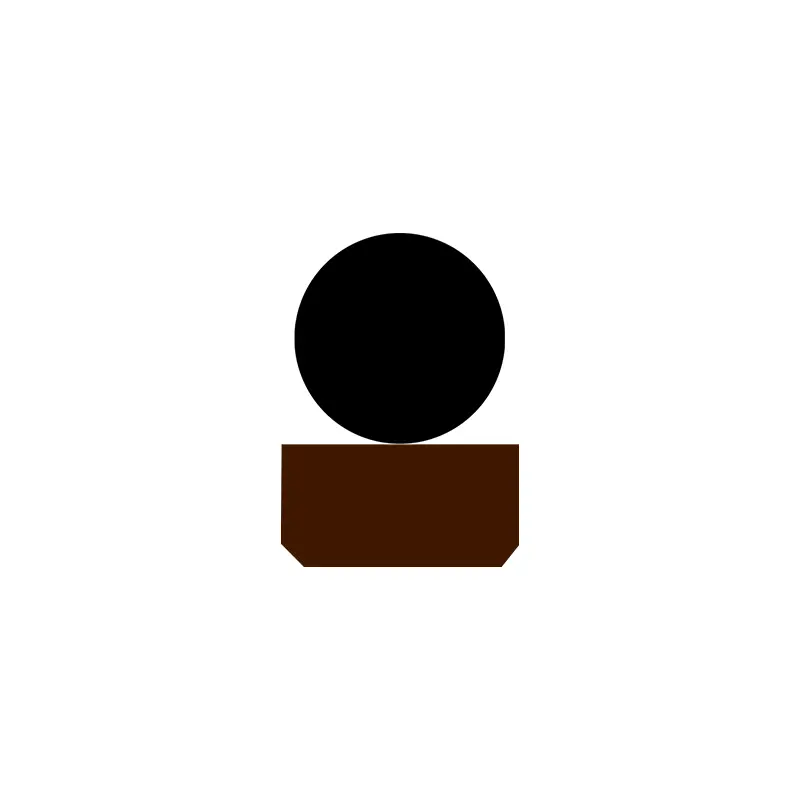

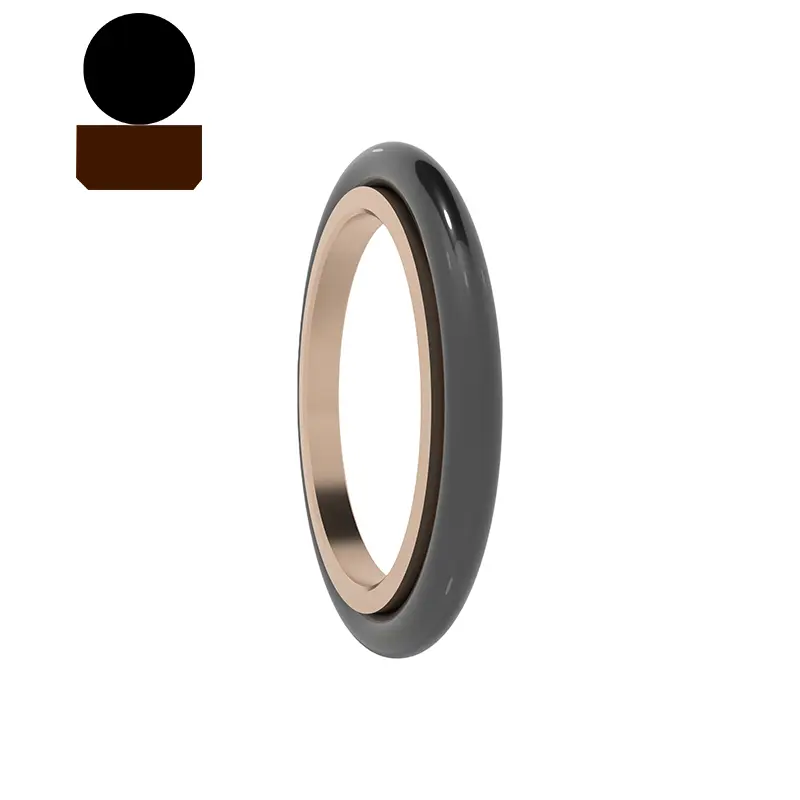

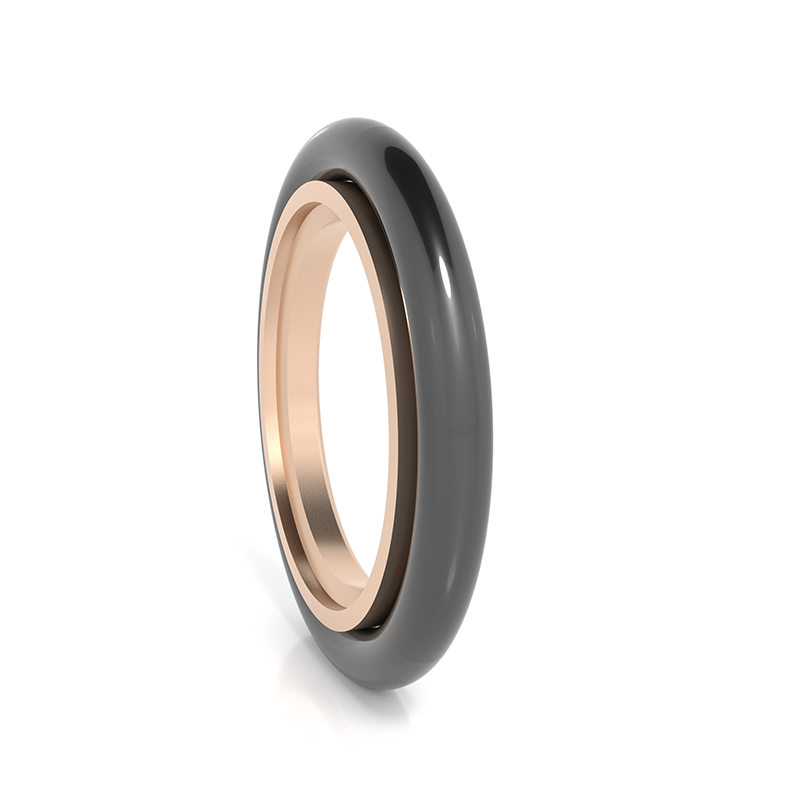

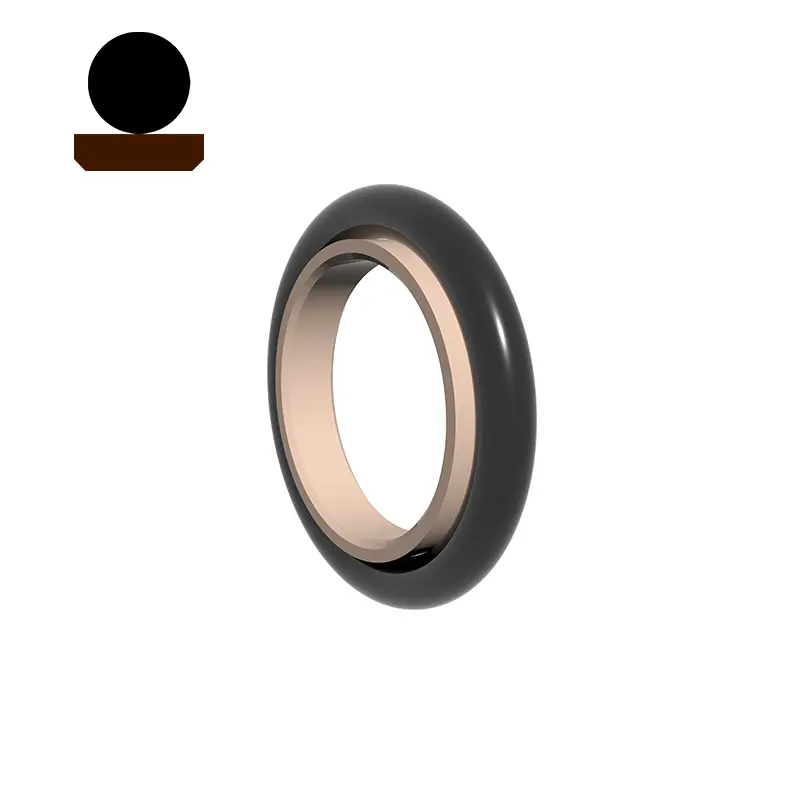

RC11-B بھرا ہوا PTFE آئتاکار سگ ماہی کی انگوٹی اور O- سائز کی ربڑ کی انگوٹھی پر مشتمل ہے ، جو ہائیڈرولک ریپروکیٹنگ موشن دو طرفہ دباؤ سگ ماہی کے لئے موزوں ہے۔ او رنگ ریڈیل فورس مہیا کرتا ہے اور سگ ماہی کی انگوٹھی کے لباس کی تلافی کرتا ہے۔ یہ عام طور پر گائیڈ رنگ کے ساتھ مل کر استعمال ہوتا ہے۔ اسپلٹ (کھلی) نالیوں کو 30 ملی میٹر سے کم چھڑی کے قطر کے لئے استعمال کیا جانا چاہئے۔ خصوصیات:

1. کم رگڑ ، چھوٹی شروعات مزاحمت ، ہموار حرکت ، مساوی متحرک اور جامد رگڑ ، کوئی رینگنے والا نہیں۔

2. دباؤ اور سخت حالات میں بہت زیادہ دباؤ استحکام ؛

3. اعلی زندگی ، تیل سے پاک چکنا کرنے والے مہروں کے لئے استعمال کیا جاسکتا ہے۔

4. پانی جیسے کم ویسکوسیٹی میڈیا پر مہر لگانے کے لئے استعمال کیا جاسکتا ہے۔

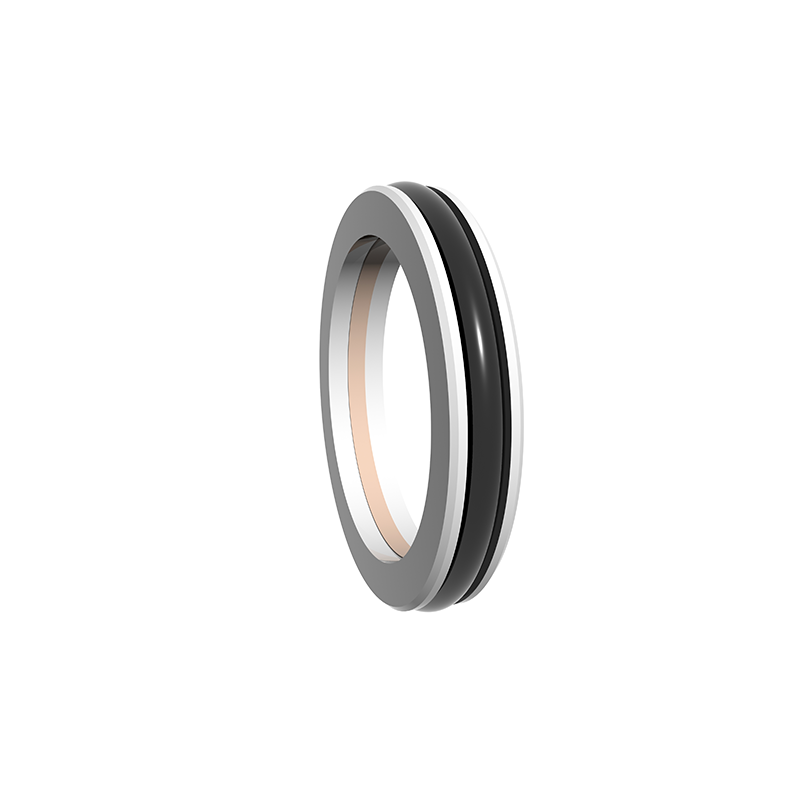

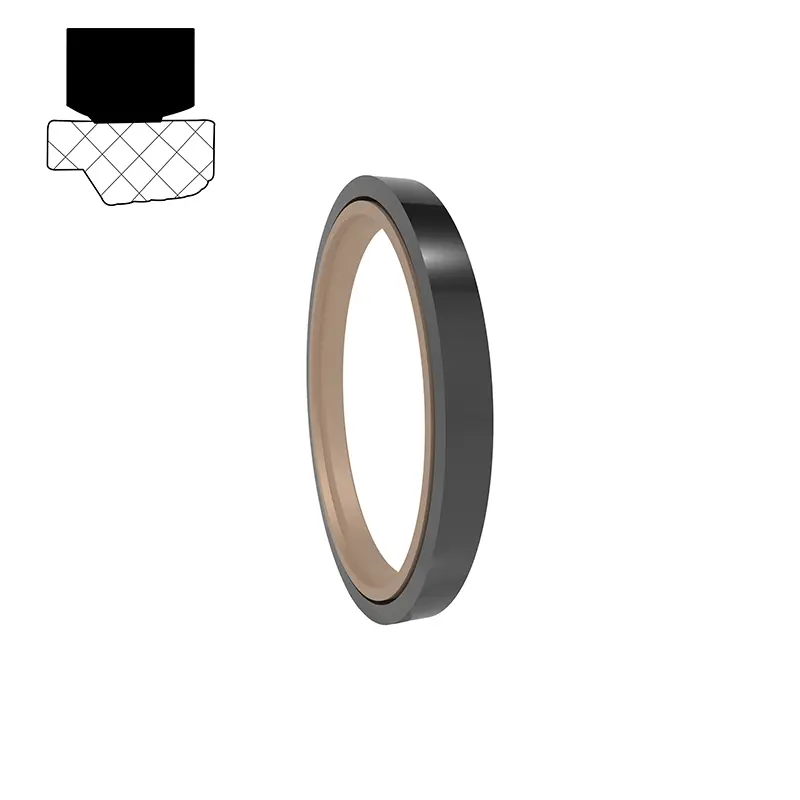

آر سی 12 ایک بھرے ہوئے پی ٹی ایف ای قدموں والی سگ ماہی کی انگوٹی اور آئتاکار ربڑ کی انگوٹھی پر مشتمل ہے ، جو ہائیڈرولک ریپروکیٹنگ موشن ون وے پریشر سگ ماہی کے لئے موزوں ہے۔ آئتاکار انگوٹھی شعاعی قوت مہیا کرتی ہے اور سگ ماہی کی انگوٹھی کے لباس کی تلافی کرتی ہے۔ یہ عام طور پر گائیڈ رنگ کے ساتھ مل کر استعمال ہوتا ہے۔ اسپلٹ (کھلی) نالیوں کو 30 ملی میٹر سے کم چھڑی کے قطر کے لئے استعمال کیا جانا چاہئے۔ یہ زیادہ تر بھاری ہائیڈرولک آلات میں استعمال ہوتا ہے۔

خصوصیات:

1. کم رگڑ ، چھوٹی شروعات مزاحمت ، ہموار حرکت ، مساوی متحرک اور جامد رگڑ ، کوئی رینگنے والا نہیں۔

2. دباؤ اور سخت حالات میں بہت زیادہ دباؤ استحکام ؛

3. اعلی زندگی ، تیل سے پاک چکنا کرنے والے مہروں کے لئے استعمال کیا جاسکتا ہے۔

4. پانی جیسے کم ویسکوسیٹی میڈیا پر مہر لگانے کے لئے استعمال کیا جاسکتا ہے۔

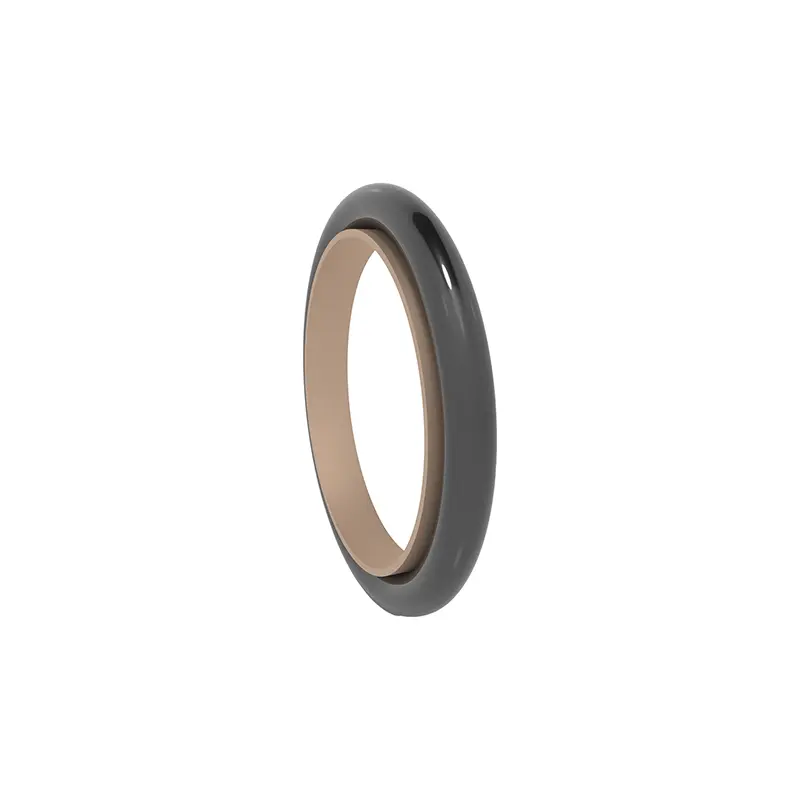

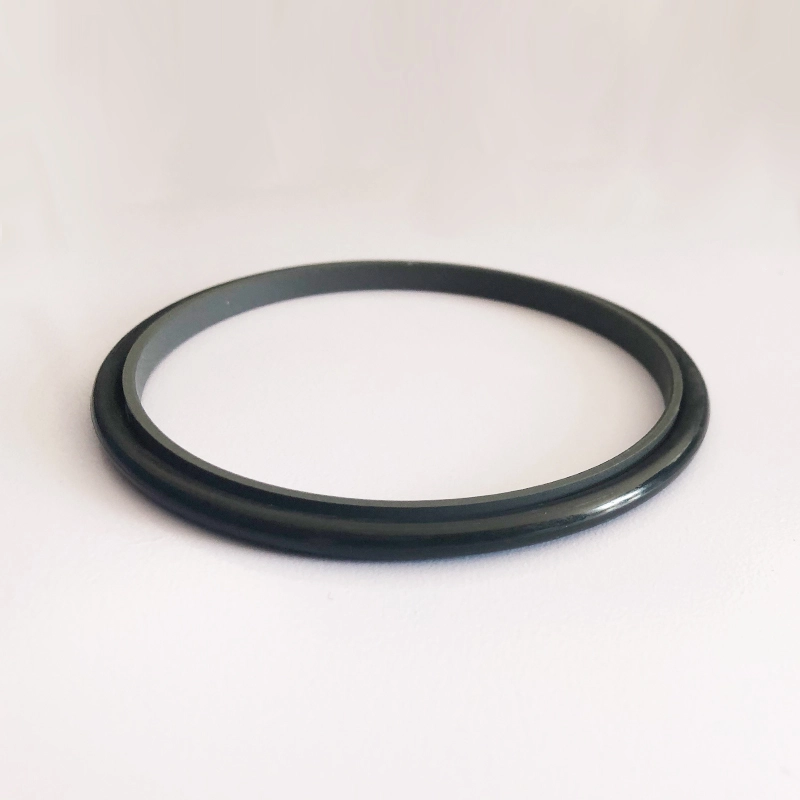

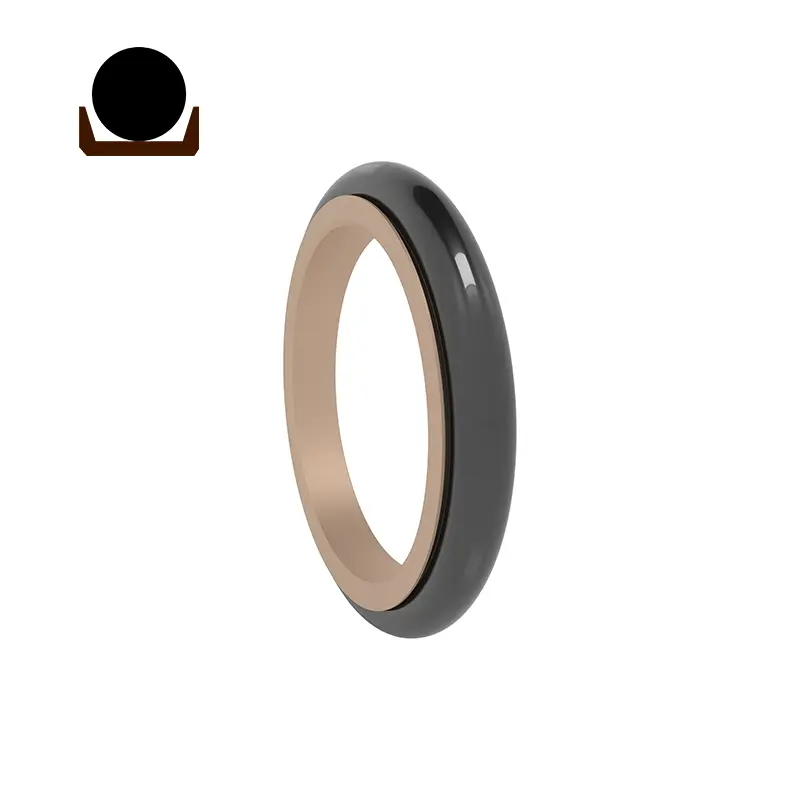

ایس پی این سی/آر سی 13 ایک پی ٹی ایف ای کیپ کے سائز کی سگ ماہی کی انگوٹی اور او سائز کی ربڑ کی انگوٹھی پر مشتمل ہے ، جو ہائیڈرولک اور نیومیٹک باہمی تعاون کے لئے موزوں ہے۔ O- شکل کی انگوٹھی شعاعی قوت فراہم کرتی ہے اور سگ ماہی کی انگوٹھی کے لباس کی تلافی کرتی ہے۔ سگ ماہی کی انگوٹھی ایک پتلی ہونٹ ڈیزائن کو اپناتی ہے ، جس میں فالو اپ معاوضے کی صلاحیت اچھی ہوتی ہے ، لہذا سگ ماہی کی کارکردگی اچھی ہے اور GB12350 رنگ نالی میں انسٹال کی جاسکتی ہے۔ اسپلٹ (کھلی) نالیوں کو 30 ملی میٹر سے کم چھڑی کے قطر کے لئے استعمال کیا جانا چاہئے۔ خصوصیات:

1. یہ ہائیڈرولک اور نیومیٹک دونوں کے لئے استعمال کیا جاسکتا ہے ، اور دو طرفہ دباؤ کی مہر کے لئے استعمال کیا جاسکتا ہے۔

2. کم رگڑ ، چھوٹی شروعات مزاحمت ، ہموار حرکت ، مساوی متحرک اور جامد رگڑ ، اور کوئی رینگنے والا نہیں۔

3. لمبی زندگی ، تیل سے پاک چکنا کرنے والے مہروں کے لئے استعمال کیا جاسکتا ہے۔

4. چھوٹی سا ساختی جگہ ، آسان تنصیب اور بحالی ؛

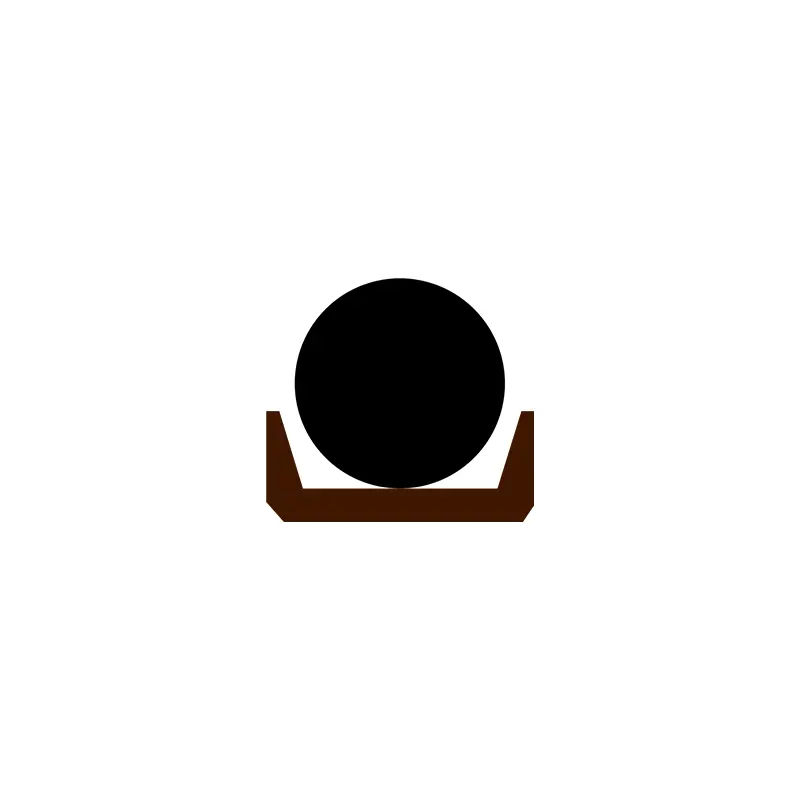

آر سی 14 ایک پی ٹی ایف ای ٹرائنگولر سگ ماہی کی انگوٹی اور ایک او سائز کی ربڑ کی انگوٹھی پر مشتمل ہے ، جو ہائیڈرولک اور نیومیٹک باہمی تعاون کے لئے ایک طرفہ دباؤ سیل کرنے کے لئے موزوں ہے۔ او رنگ ریڈیل فورس مہیا کرتا ہے اور سگ ماہی کی انگوٹھی کے لباس کی تلافی کرتا ہے۔ چونکہ سگ ماہی کی انگوٹھی ایک پتلی ہونٹ ڈیزائن کو اپناتی ہے ، لہذا فالو اپ معاوضے کی صلاحیت بہتر ہے ، لہذا سگ ماہی کی کارکردگی اچھی ہے۔ اسپلٹ (کھلی) نالی کو 30 ملی میٹر سے کم چھڑی کے قطر کے لئے استعمال کیا جانا چاہئے۔ خصوصیات:

1. یہ ہائیڈرولک اور نیومیٹک دونوں کے لئے استعمال کیا جاسکتا ہے۔

2 کم رگڑ ، چھوٹی شروعاتی مزاحمت ، ہموار حرکت ، مساوی متحرک اور جامد رگڑ ، کوئی رینگنا نہیں۔

3. لمبی زندگی ، تیل سے پاک چکنا کرنے والے مہروں کے لئے استعمال کیا جاسکتا ہے۔

4. چھوٹی سا ساختی جگہ ، آسان تنصیب اور بحالی ؛

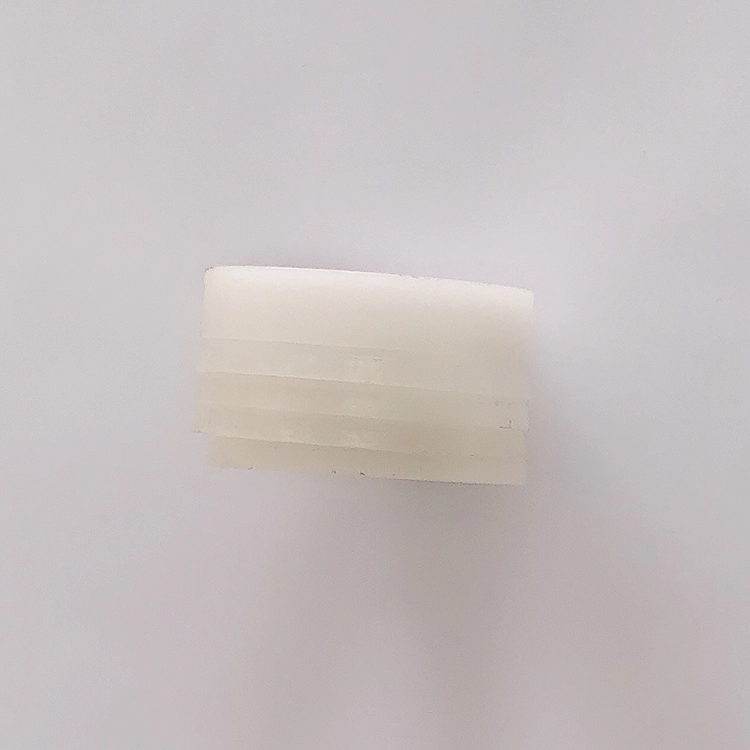

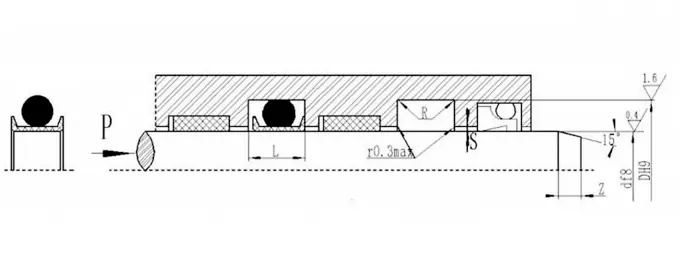

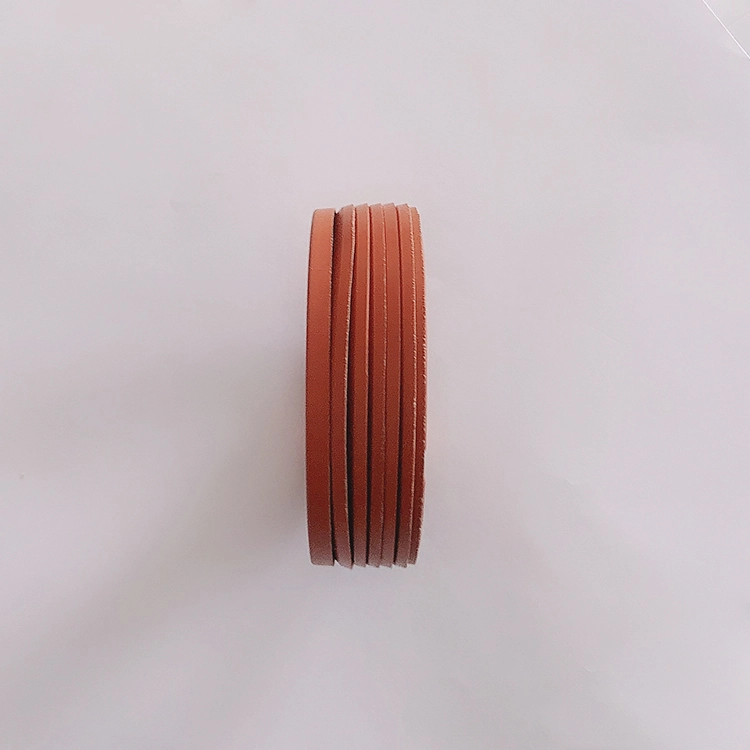

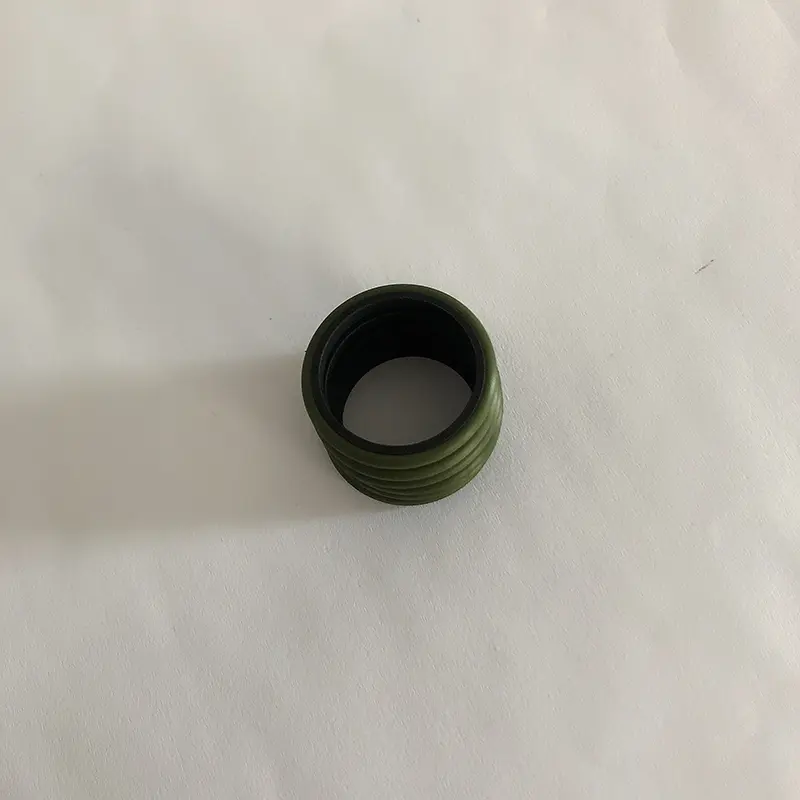

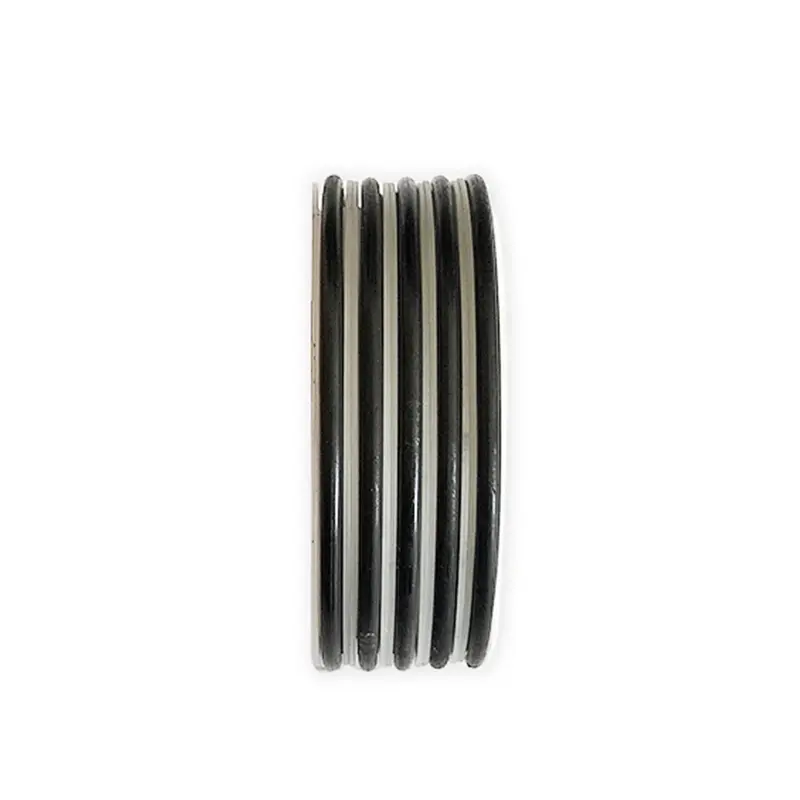

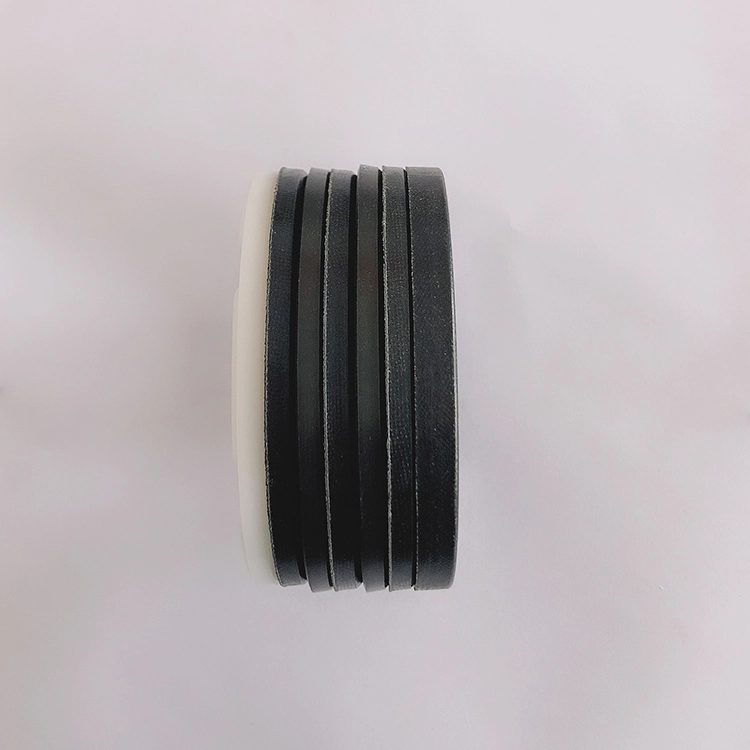

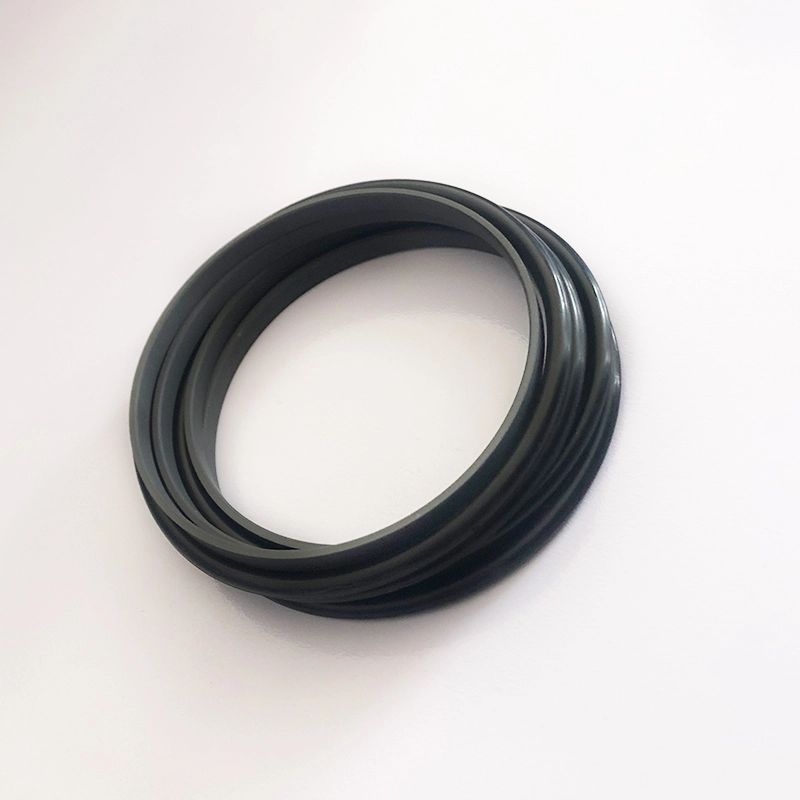

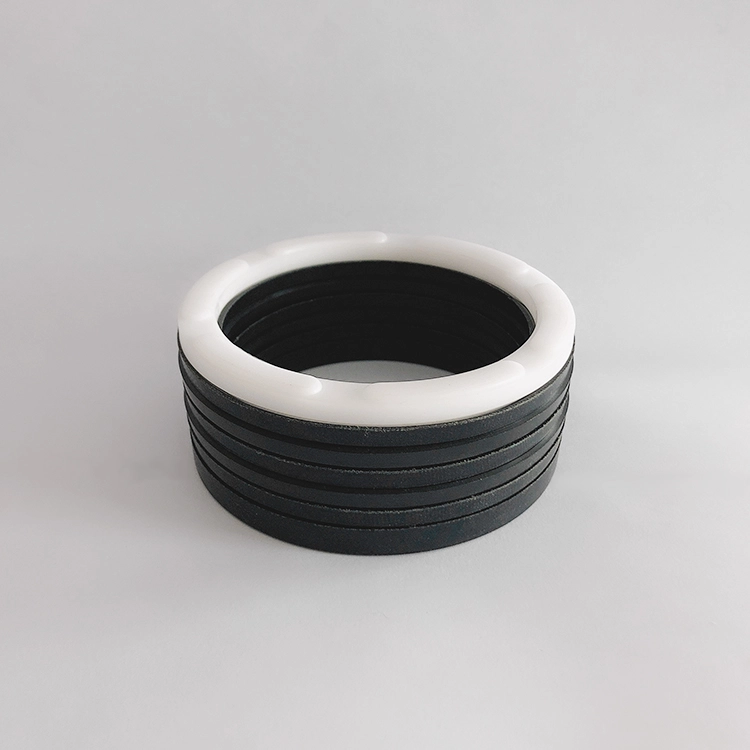

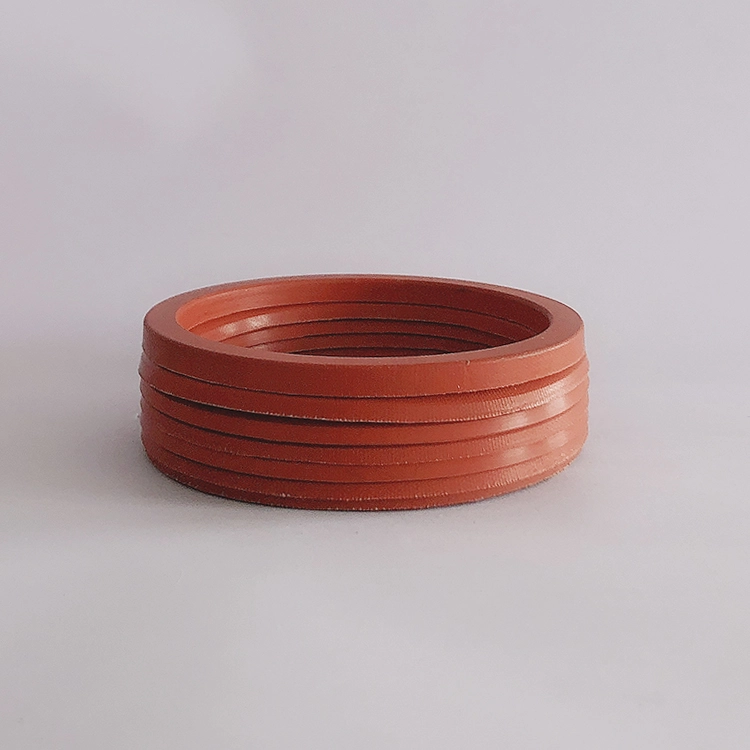

آر سی 15 ایک سیٹ (3 سے زیادہ) پر مشتمل ہے جس میں وی کے سائز والے سگ ماہی کی انگوٹھی ، ایک دباؤ کی انگوٹھی اور ایک سپورٹ رنگ ہے ، اور ہائیڈرولک ریپروکیٹنگ موشن ون وے پریشر سیلنگ کے لئے موزوں ہے۔ سگ ماہی کے مواد کے ساتھ ہم آہنگ چکنائی کی تنصیب کے دوران لاگو ہونا ضروری ہے۔ اسے لازمی (بند) نالی میں انسٹال نہیں کیا جاسکتا۔ خصوصیات:

1. مختلف قسم کے مواد دستیاب ہیں ، جو مختلف مقاصد کے مطابق بہتر طور پر ایڈجسٹ ہوسکتے ہیں۔

2. اسے سخت کام کے حالات میں استعمال کیا جاسکتا ہے اور یہ تقریبا all تمام میڈیا اور سخت حالات کے لئے موزوں ہے۔

3. اس کی طویل خدمت زندگی ہے اور اسے تیل سے پاک چکنا مہروں (معقول مادی انتخاب) کے لئے استعمال کیا جاسکتا ہے۔

4. گسکیٹ کو ایڈجسٹ کرکے سگ ماہی اور رگڑ کو ایڈجسٹ کیا جاسکتا ہے ، اور محوری سائز کو V کے سائز کی سگ ماہی کی انگوٹی کو شامل یا ہٹانے سے ایڈجسٹ کیا جاسکتا ہے۔

5. یہ مؤثر طریقے سے کام کرسکتا ہے یہاں تک کہ اگر سگ ماہی سطح کا معیار ناقص ہو۔

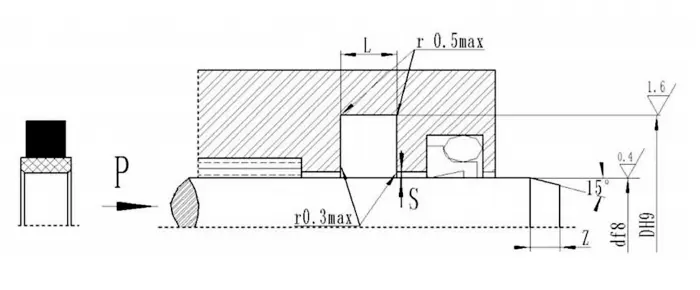

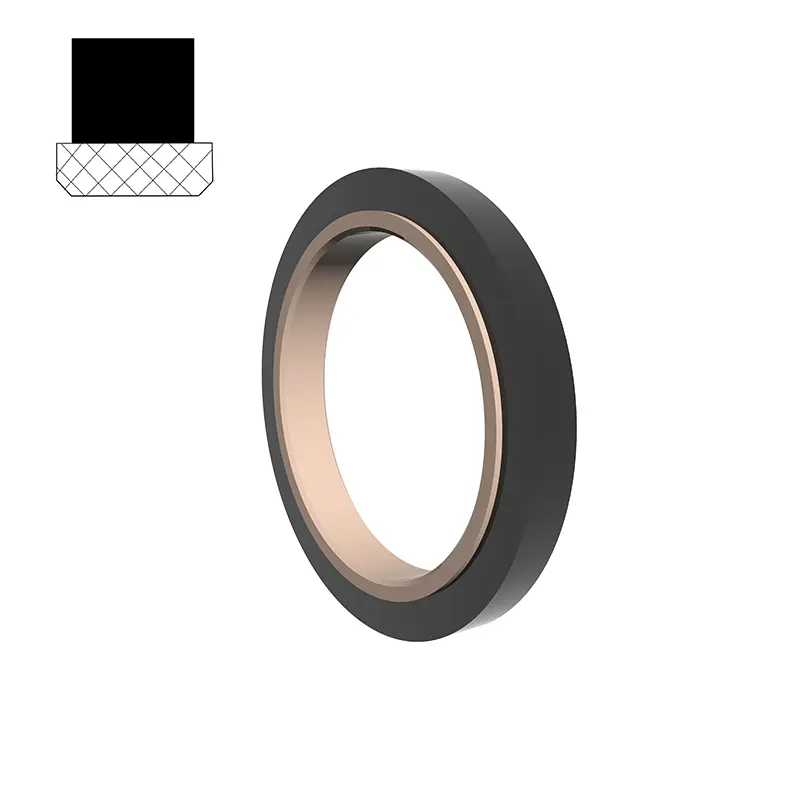

ایس پی این ایک بھرا ہوا پی ٹی ایف ای آئتاکار سگ ماہی کی انگوٹی اور ایک آئتاکار ربڑ کی انگوٹھی پر مشتمل ہے ، جو ہائیڈرولک اور نیومیٹک ریپروکیٹنگ موشن دو طرفہ دباؤ سگ ماہی کے لئے موزوں ہے۔ آئتاکار انگوٹھی شعاعی قوت مہیا کرتی ہے اور سگ ماہی کی انگوٹھی کے لباس کی تلافی کرتی ہے۔ اسپلٹ (کھلی) نالیوں کو 30 ملی میٹر سے کم چھڑی کے قطر کے لئے استعمال کیا جانا چاہئے۔

خصوصیات:

1. کم رگڑ ، چھوٹی شروعات مزاحمت ، ہموار حرکت ، مساوی متحرک اور جامد رگڑ ، کوئی رینگنے والا نہیں۔

2. ہائیڈرولک اور نیومیٹک دوہری استعمال والے مہروں کو دو طرفہ دباؤ کی مہر کے لئے استعمال کیا جاسکتا ہے۔

3. اعلی زندگی ، تیل سے پاک چکنا کرنے والے مہروں کے لئے استعمال کیا جاسکتا ہے۔

4. چھوٹی سا ساختی جگہ ، آسان تنصیب اور بحالی ؛

RC17 ہائیڈرولک اور نیومیٹک باہمی دباؤ ڈالنے کے لئے موزوں ہے۔ او رنگ ریڈیل فورس مہیا کرتا ہے اور سگ ماہی کی انگوٹھی کے لباس کی تلافی کرتا ہے۔ اسپلٹ (کھلی) نالیوں کو 30 ملی میٹر سے کم چھڑی کے قطر کے لئے استعمال کیا جانا چاہئے۔ خصوصیات:

1. کم رگڑ ، چھوٹی شروعات مزاحمت ، ہموار حرکت ، مساوی متحرک اور جامد رگڑ ، کوئی رینگنے والا نہیں۔

2. ہائیڈرولک اور نیومیٹک دوہری استعمال والے مہروں کو دو طرفہ دباؤ کی مہر کے لئے استعمال کیا جاسکتا ہے۔

3. لمبی زندگی ، تیل سے پاک چکنا کرنے والے مہروں کے لئے استعمال کیا جاسکتا ہے۔

4. چھوٹی سا ساختی جگہ ، آسان تنصیب اور بحالی:

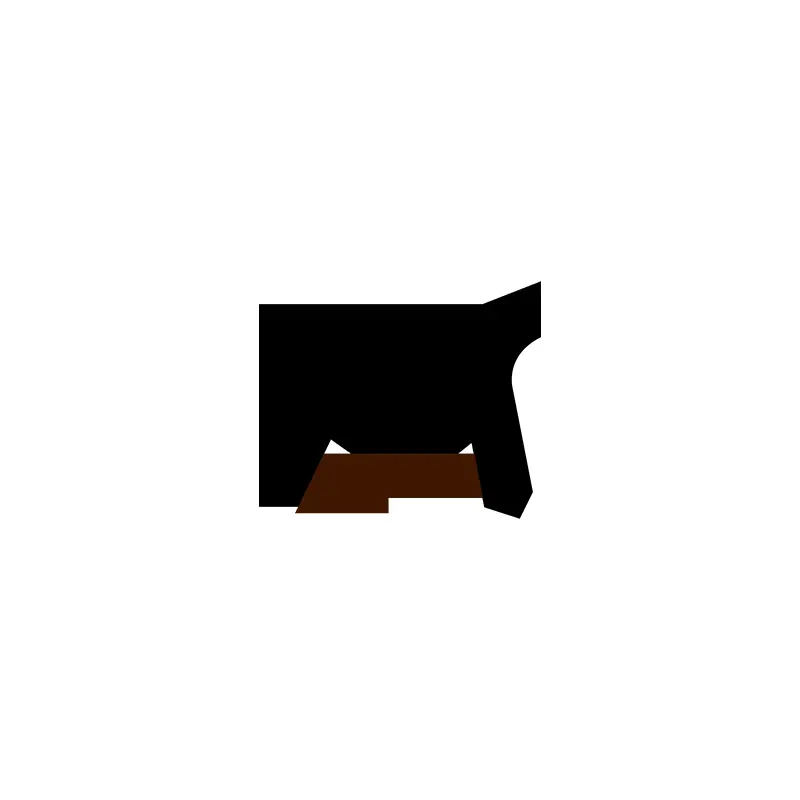

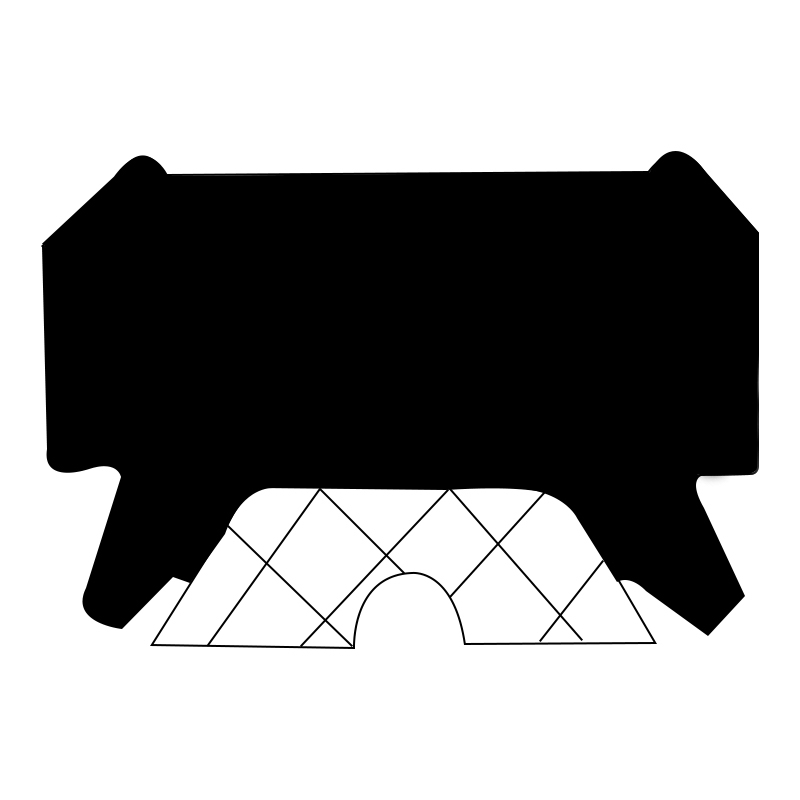

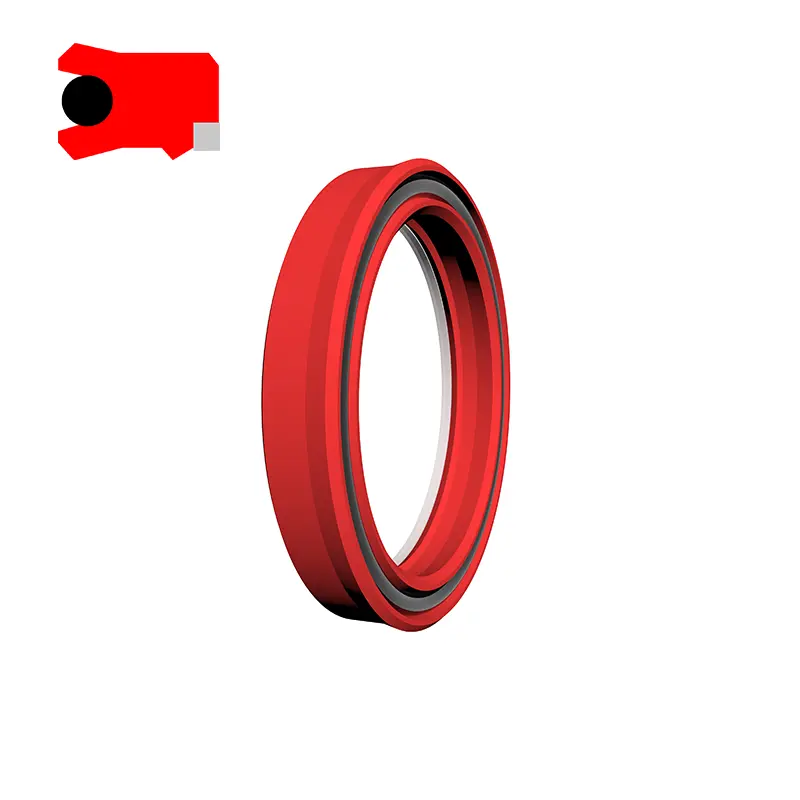

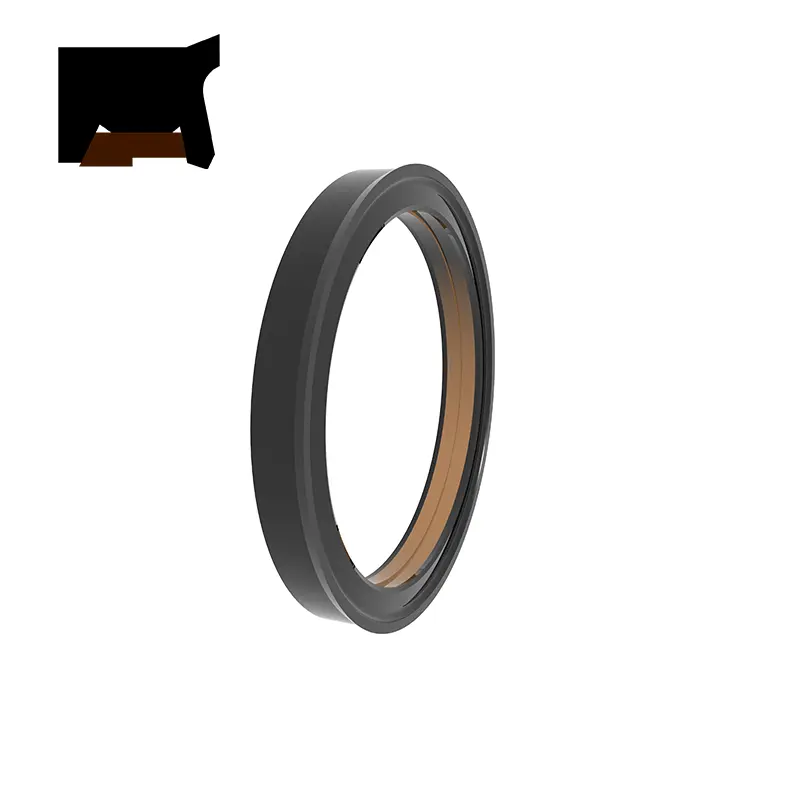

جی ٹی ڈی آئی ایک خاص سائز کے ربڑ (یا پولیوریتھین) ایلسٹومر اور ایک ترمیم شدہ پی ٹی ایف ای سگ ماہی کی انگوٹھی پر مشتمل ہے ، اور اس میں اچھی سگ ماہی ، لمبی زندگی ، کم رگڑ وغیرہ کی خصوصیات ہیں ، ٹی ڈی ایم آئی ایک خاص شکل والے ربڑ (یا پولیوریتھین) کی خصوصیات پر مشتمل ہے اور اس میں ترمیم شدہ پی ٹی ایف ای سیلنگ کی رنگت ہے ، اور اس میں ترمیم شدہ پی ٹی ایف ای سیلنگ کی خصوصیات ہے اور اس میں ترمیم شدہ پی ٹی ایف ای سیلنگ کی خصوصیات ہے۔ وغیرہ۔ جی جی ڈی آئی ایک پی ٹی ایف ای سے بھرے سگ ماہی کی انگوٹھی ، دو ایل کے سائز کے پلاسٹک سپورٹ کی انگوٹھی اور ایک لچکدار قوت او رنگ پر مشتمل ہے ، اور اس میں اچھی سگ ماہی ، لمبی زندگی ، کم رگڑ ، کوئی رینگنے وغیرہ کی خصوصیات ہیں۔

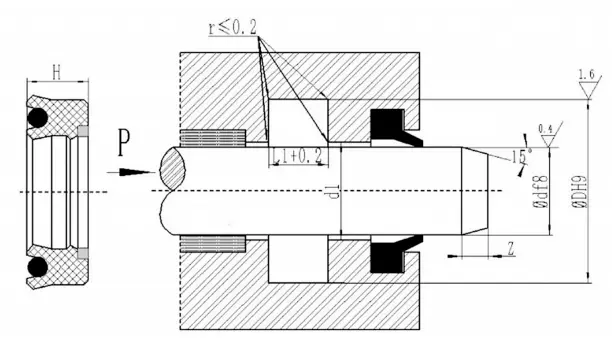

بی ڈی ٹائپ سگ ماہی کی انگوٹی ایک پسٹن چھڑی مہر ہے ، جو بنیادی طور پر پلنگرز ، پسٹن کی سلاخوں ، فورجنگ مشینیں اور چلنے کے سامان کے لئے ہائیڈرولک آلات کے لئے استعمال ہوتی ہے۔ خصوصیات:

1. کمپن بوجھ اور دباؤ کی چوٹیوں کے لئے غیر سنجیدہ

2. اچھ anty ی بے گناہی کی صلاحیت

3. بغیر بوجھ اور کم درجہ حرارت کے تحت بہتر سگ ماہی

4. سخت کام کے حالات کے لئے موزوں

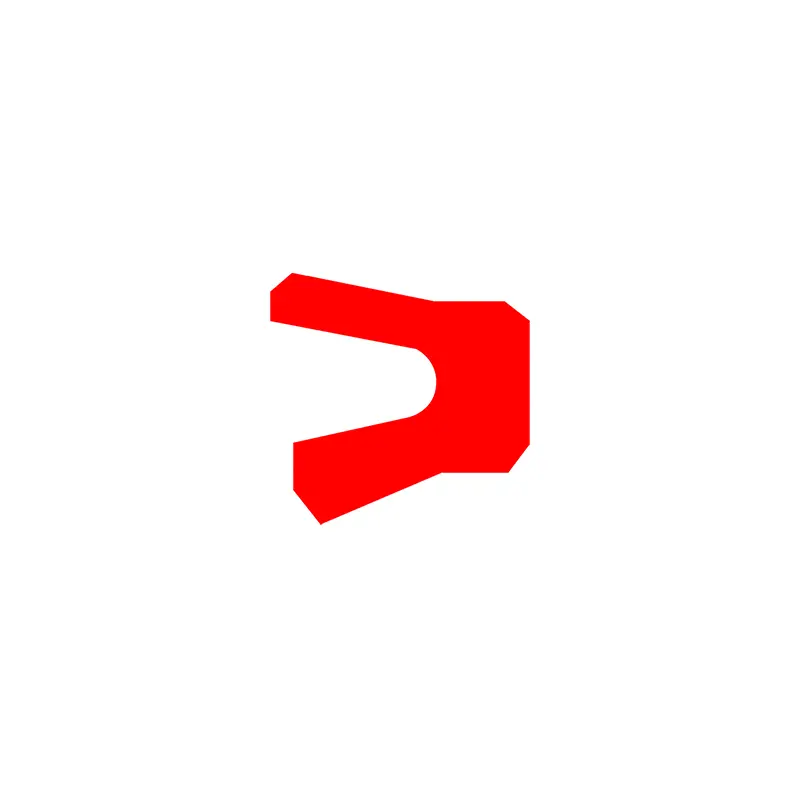

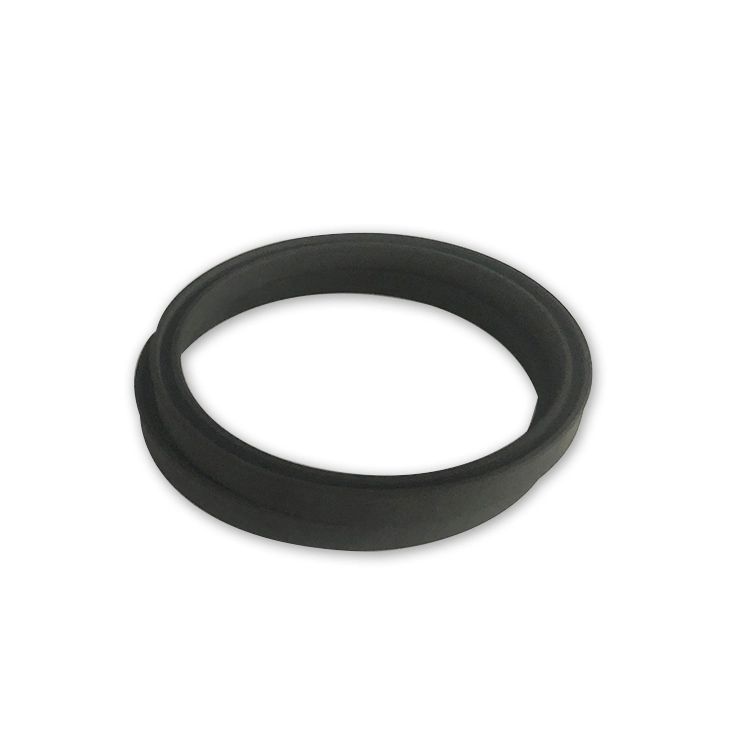

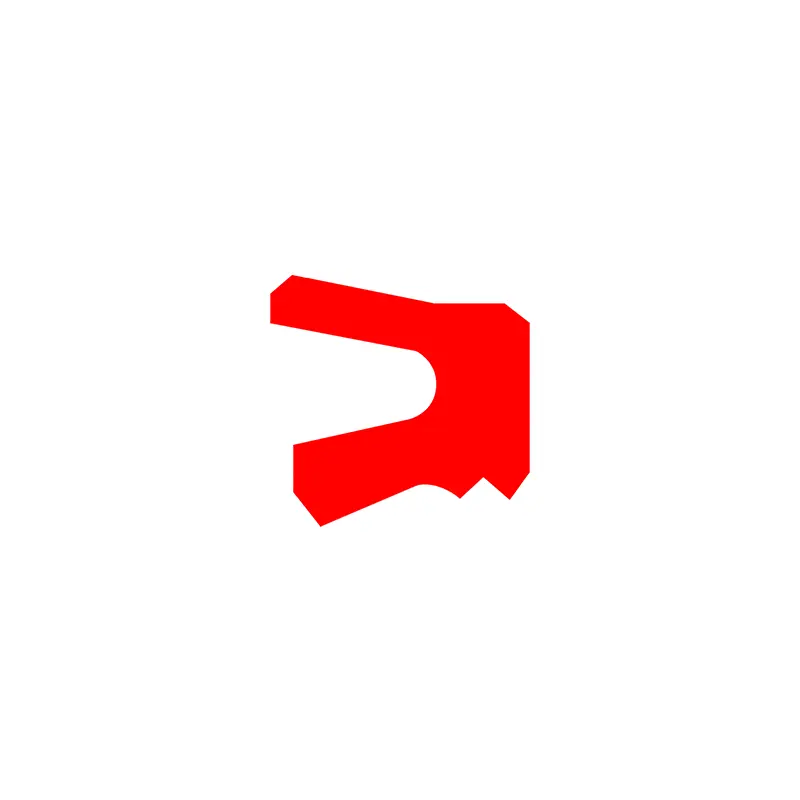

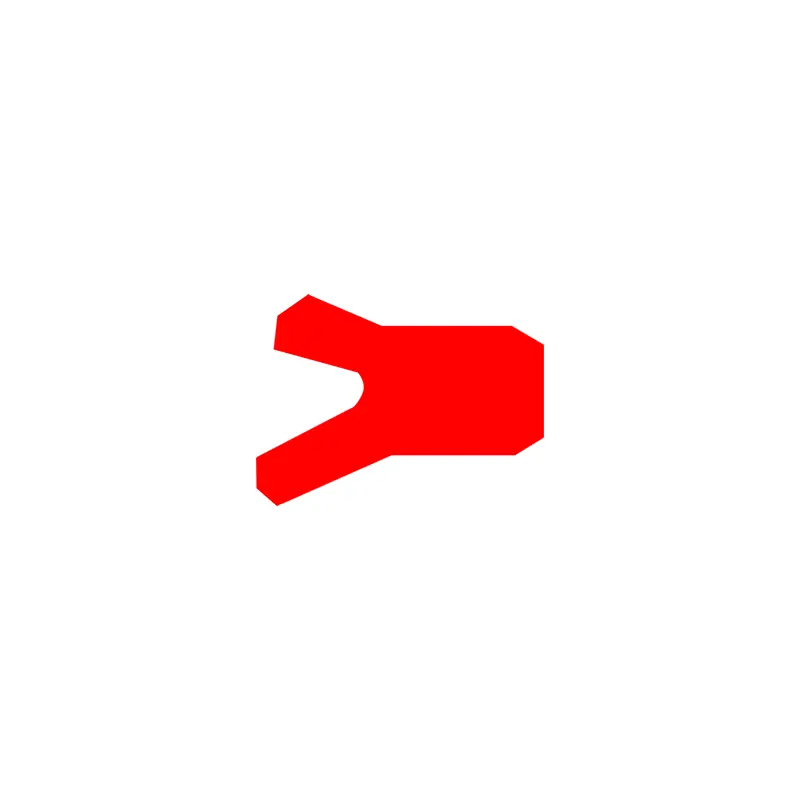

شافٹ کے لئے وائی ایکس ڈی ٹائپ مہر کی انگوٹھی ایک غیر متناسب مہر ہے جو خاص طور پر پسٹن چھڑی پر استعمال ہوتی ہے۔ یہ ہائیڈرولک ایکسیپروکیٹنگ موشن کی یکطرفہ سگ ماہی کے لئے موزوں ہے اور اس میں سگ ماہی کی اچھی کارکردگی ہے۔ جب 12 ~ 32MPA کے تحت استعمال ہوتا ہے تو ، ایڑی پر برقرار رکھنے والی انگوٹھی کی ضرورت ہوتی ہے۔ نالی JB/ZQ4265-97 معیار کے مطابق ہے۔ اس کی خصوصیات:

1. ہلکے بوجھ اور درمیانے درجے کے بوجھ پر لاگو ؛

2۔ ہائی پریشر اور کم دباؤ والے مہروں دونوں کے لئے سگ ماہی کی اچھی کارکردگی۔

3. مختلف قسم کے مواد دستیاب ہیں ، اور درمیانی مزاحمت کی کارکردگی زیادہ وسیع ہے۔

4. آسان ڈھانچہ اور آسان تنصیب اور بحالی۔

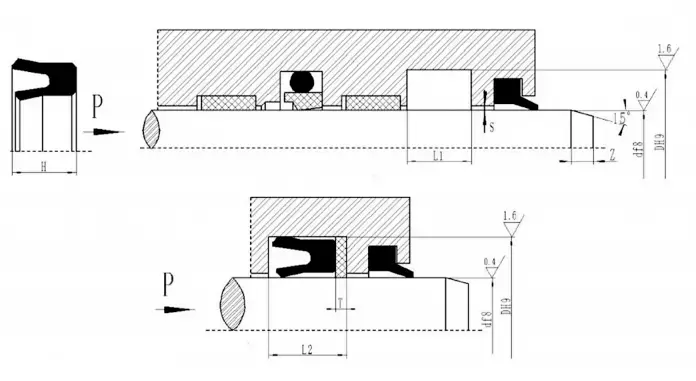

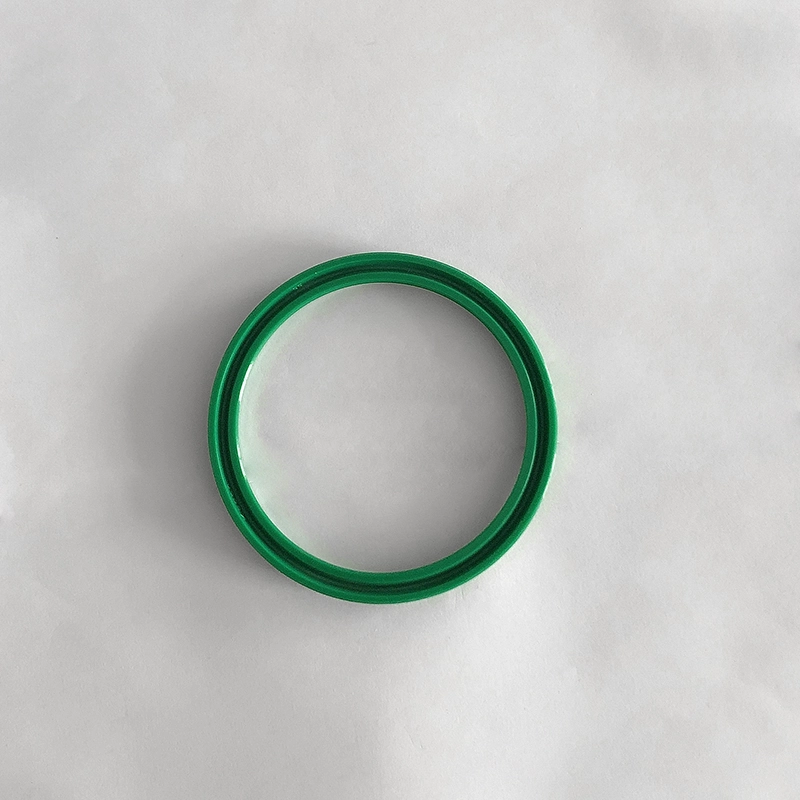

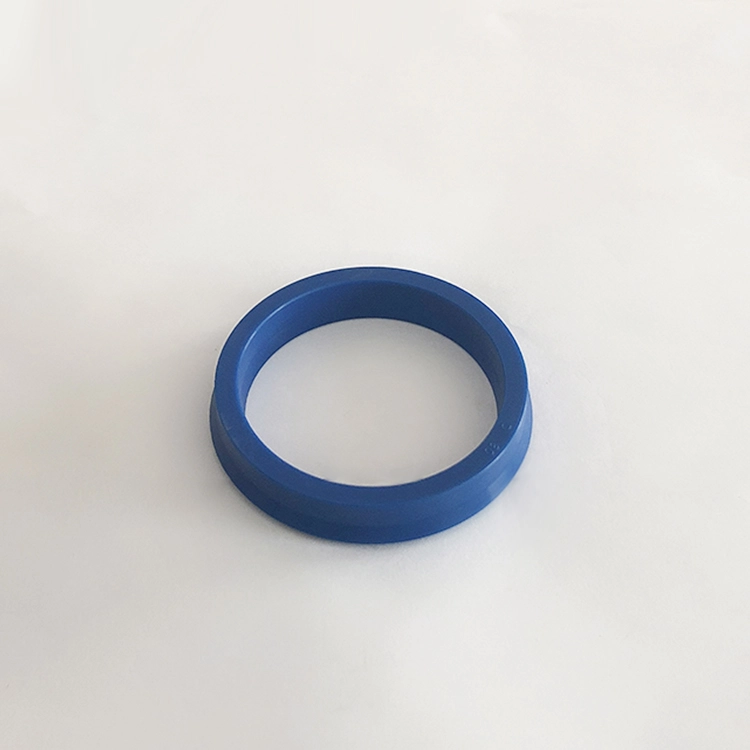

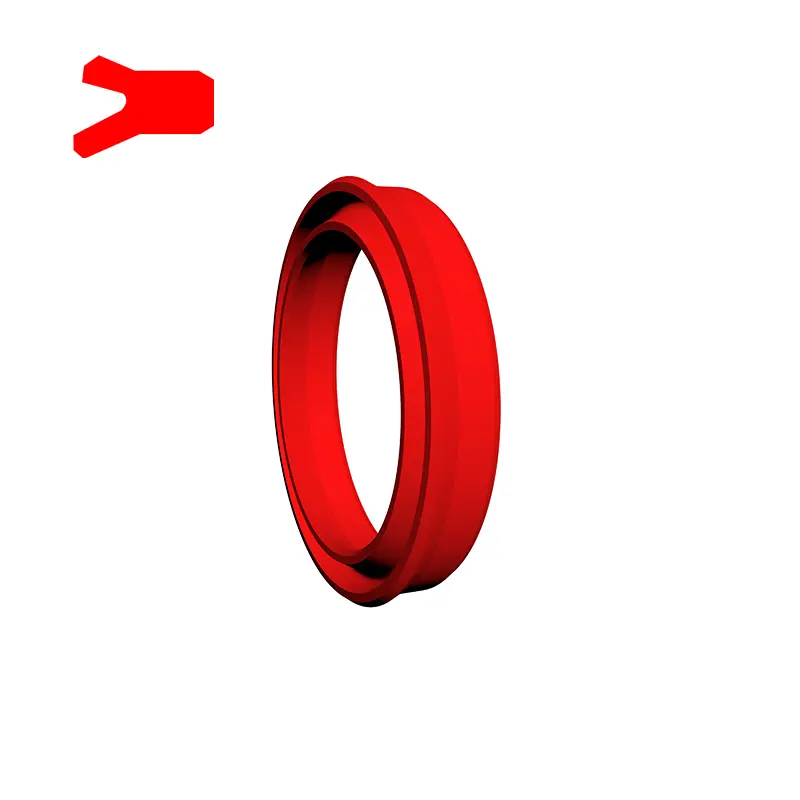

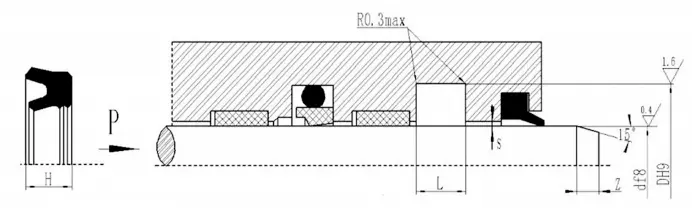

آر کیور سیل رنگ ایک غیر متناسب مہر ہے جو خاص طور پر پسٹن چھڑی پر استعمال ہوتا ہے ، جو اچھی سگ ماہی کی کارکردگی کے ساتھ ہائیڈرولک ریپروکیٹنگ موشن کی یکطرفہ سگ ماہی کے لئے موزوں ہے۔ نالی ISO5597 معیار کے مطابق ہے۔ یہ سگ ماہی کے نظام میں معاون مہر کے طور پر استعمال ہوتا ہے۔ اس کی خصوصیات:

1. اچھی جامد اور متحرک سگ ماہی کی کارکردگی ؛

2. متحرک حالات میں تیل کی بازیابی کی مضبوط صلاحیت ؛

3. آسان ڈھانچہ اور آسان تنصیب اور بحالی۔

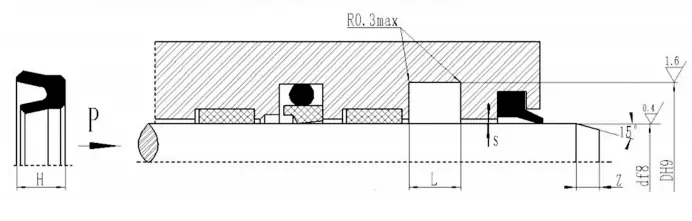

آر سی یو ایس آر سیل رنگ ایک غیر متناسب مہر ہے جو خاص طور پر پسٹن چھڑی پر استعمال ہوتا ہے ، جس میں مہر کی انگوٹھی کے اندرونی حصے میں معاون ہونٹ ہوتا ہے۔ یہ ہائیڈرولک ایکسیپروکیٹنگ موشن کی یکطرفہ سگ ماہی کے لئے موزوں ہے اور اس میں سگ ماہی کی اچھی کارکردگی ہے۔ نالی ISO5597 معیار کے مطابق ہے۔ اسے سگ ماہی نظام میں تنہا یا معاون مہر کے طور پر استعمال کیا جاسکتا ہے۔ اس کی خصوصیات:

1. اچھی جامد اور متحرک سگ ماہی کی کارکردگی ؛

2. کم رگڑ ، ہموار تحریک ، متحرک حالات میں تیل کی بازیابی کی مضبوط صلاحیت ؛

3. آسان ڈھانچہ اور آسان تنصیب اور بحالی۔

مصنوعات کی خصوصیات اور ایپلی کیشنز:

مواد کا انتخاب

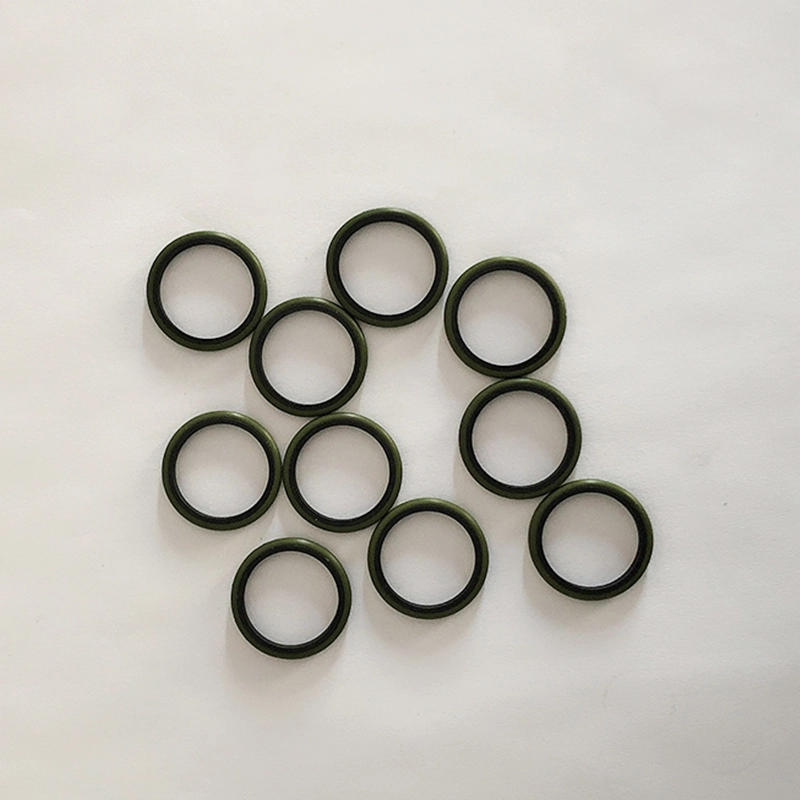

1. معاون O- رنگ کے مواد کو منتخب کیا جاسکتا ہے: R01 نائٹریل ربڑ (NBR) ، RO2 فلوروربر (FKM) ، وغیرہ۔

2. سیلنگ رنگ مواد: PTFE2 ، PTFE3 ، PTFE4 ، PU ، وغیرہ۔

RC15 مواد کا انتخاب

1. دباؤ کی انگوٹی کا مواد: پولی ٹیٹرافلووروتھیلین ، نائٹریل کپڑا ، فلوروربر کپڑا ، نایلان ، پولی آکسیمیٹیلین

2. وی رنگ کا مواد: پولی ٹیٹرافلووروتھیلین ، نائٹریل ربڑ ، نائٹریل کپڑا ، فلوروربر ، فلوروربر کپڑا ، پولیوریتھین

3. سپورٹ رنگ مواد: نائٹریل کپڑا ، فلوروربر کلاتھ ، نایلان ، پولی آکسیمیٹیلین ، پولی ٹیٹرافلووروتھیلین

RCUR میٹریل سلیکشن پولیوریتھین (PU)

ترتیب دینے کی مثال ：

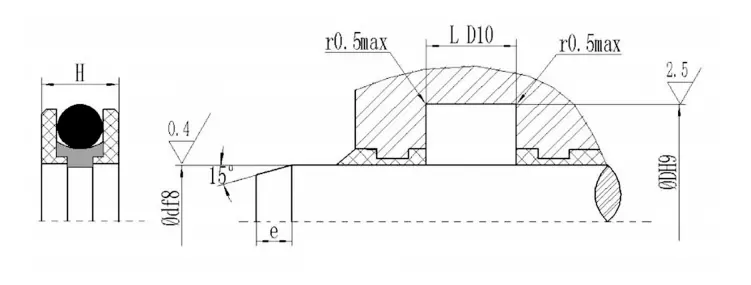

آرڈر ماڈل RC11-40X55.1x6.3-PTFE3-R01

آرڈر ماڈل RC11-B-40X55.1x6.3-PTFE3-R02

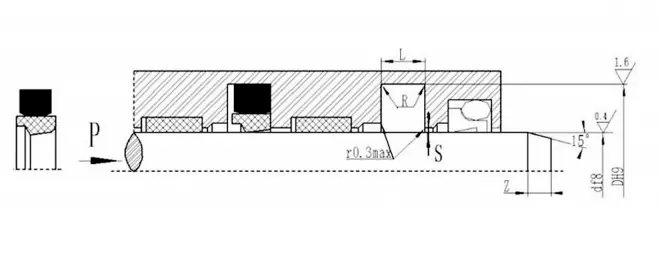

ماڈل-راڈ قطر x گروو قطر x گروو چوڑائی ptfe3-modified ptfe میٹریل کوڈ R01 ، R02-O-Ring میٹریل کوڈ

آرڈر ماڈل RC12-40X55X7.5-PTFE3-R01

ماڈل-راڈ قطر x گروو قطر x گروو چوڑائی ptfe3-modified tetrafluoroethylene مادی کوڈ R01-rectangular رنگ مواد کوڈ

آرڈر ماڈل RC13-80-PTFE3-R01 یا SPNC-80-PTFE3-R01

RC13/SPNC-Model 80 شافٹ ویاس D PTFE3-PTFE میٹریل کوڈ R01-O-Ring میٹریل کوڈ

آرڈر ماڈل RC14-80-PTFE3-R01

RC14-ماڈل 80 شافٹ ویاس D PTFE3-PTFE میٹریل کوڈ R01-O- رنگ میٹریل کوڈ

RC15

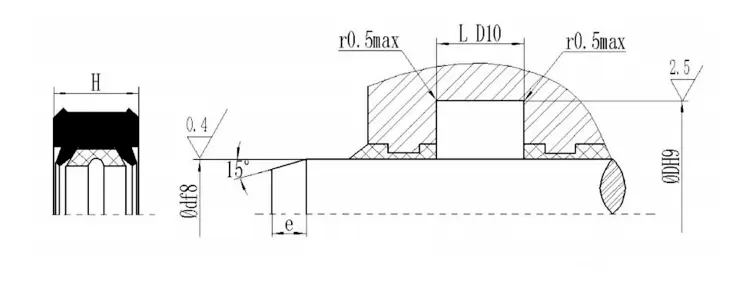

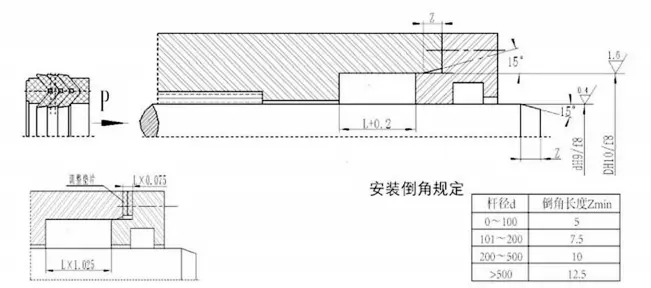

آرڈر کرنے کی مثال RC15-A-40X55X22.5RC15-A-Model DXDXL انسٹالیشن چیمفر کے ضوابط

وی کے سائز کا مشترکہ مہر گاسکیٹ کے محوری سائز کو ایڈجسٹ کرکے سگ ماہی اور رگڑ کی بہترین حالت حاصل کرسکتا ہے۔ محوری سائز کو ایڈجسٹ کرکے طویل مدتی آپریشن کے بعد ابتدائی لباس بڑھایا جاسکتا ہے۔ یہ تجویز کی جاتی ہے کہ سگ ماہی گہا کے ایڈجسٹ محوری سائز کو 1.025L کے لئے ڈیزائن کیا جائے ، اور ایڈجسٹمنٹ کی رقم 7.5 ٪ L ہے۔

spn

آرڈر ماڈل SPN-D*D*L-PTFE3-R01 راڈ قطر*نالی کے نیچے قطر*نالی کی چوڑائی

ایس پی این ماڈل PTFE3-modified PTFE میٹریل کوڈ R01-Rectangular رنگ مواد کوڈ

آر سی 17

آرڈر ماڈل RC17-D*D*L-PTFE3-R01 راڈ قطر*گروو نیچے قطر*گروو چوڑائی

جی ٹی ڈی

tdmi

جی جی ڈی آئی

بی ڈی

آرڈر ماڈل BD40*55*11.4 راڈ قطر × گروو قطر × مہر کی اونچائی

yxd

آرڈر ماڈل YXD63X75X14 -R01 راڈ قطر × گروو قطر × مہر کی اونچائی - مادی کوڈ

rcur

آرڈر ماڈل RCUR63X73 × 10 راڈ قطر × گروو قطر × مہر کی اونچائی

آرڈر ماڈل RCUSR63X73X6 راڈ قطر × گروو قطر × مہر کی اونچائی
