پسٹن اور پسٹن سلاخوں کے لئے ہائیڈرولک مہریں

پسٹن اور پسٹن سلاخوں کے لئے ہائیڈرولک مہریں ہائیڈرولک مہر سیریز میں سے ایک ہے جو سیل آپ کو فراہم کرسکتی ہے۔ ہماری آر اینڈ ڈی اور پیداواری صلاحیتوں کا وقت اور عملی ایپلی کیشنز کے ذریعہ تجربہ کیا گیا ہے۔ پروڈکٹ سیریز میں ذیلی تقسیم شدہ ماڈل امیر اور متنوع ہیں ، جو مختلف کام کے حالات اور منظرناموں کے لئے زیادہ ہدف حل فراہم کرتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

پسٹن اور پسٹن سلاخوں کے لئے ہائیڈرولک مہر ہائیڈرولک مہروں کے ایک طبقے کے لئے ایک متفقہ نام ہے ، لیکن حقیقت میں ہم نے بہت سے مختلف ماڈلز کو تقسیم کیا ہے ، اور مختلف ماڈلز کی خصوصیات اور توجہ بھی مختلف ہوگی۔ ایک پیشہ ور کارخانہ دار کی حیثیت سے ، ہم آپ کو متعارف کرانے میں بہت خوش ہیں۔ یقینا ، اگر آپ کی اپنی مرضی کے مطابق ضروریات ہیں تو ، آپ گہری تفہیم کے لئے بھی ہم سے رابطہ کرسکتے ہیں۔

ان قسم کا مہر ایک سڈول سیل ہے جو خاص طور پر پسٹنوں یا پسٹن کی سلاخوں پر استعمال ہوتا ہے ، جو چلنے کی مشینری ، ہلکی صنعتی مشینری ، زرعی مشینری ، کرینیں ، کرینیں ، آٹوموبائل ، جنگلات کی مشینری ، کان کنی کی مشینری ، وغیرہ میں استعمال ہوتا ہے۔

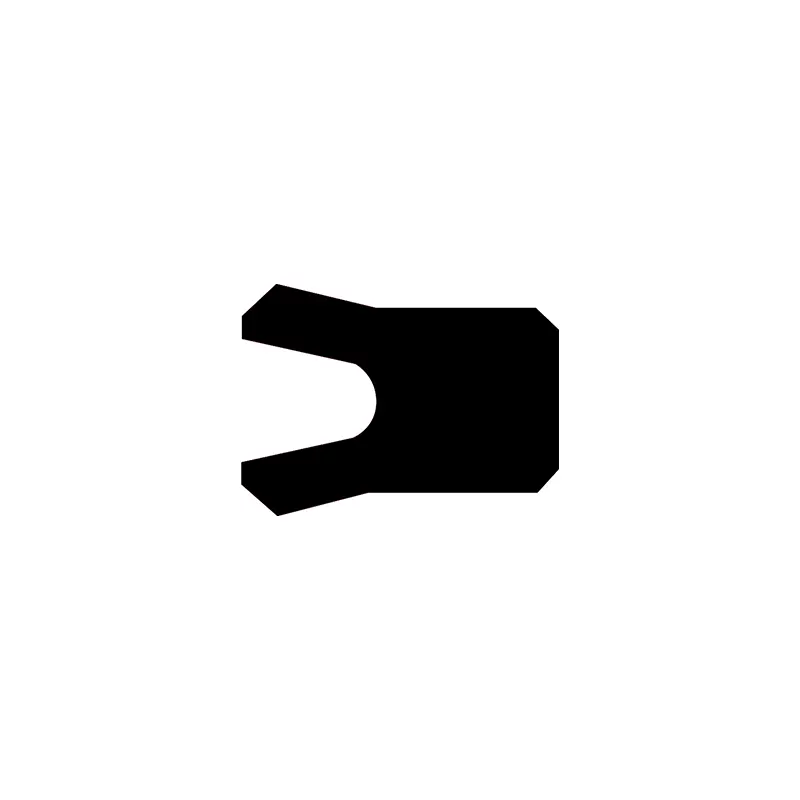

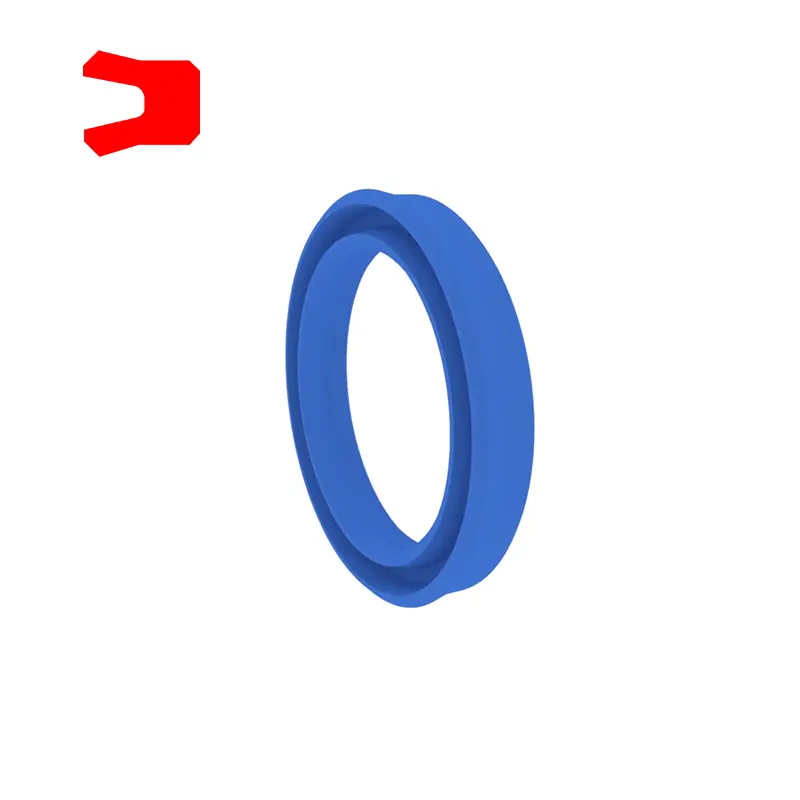

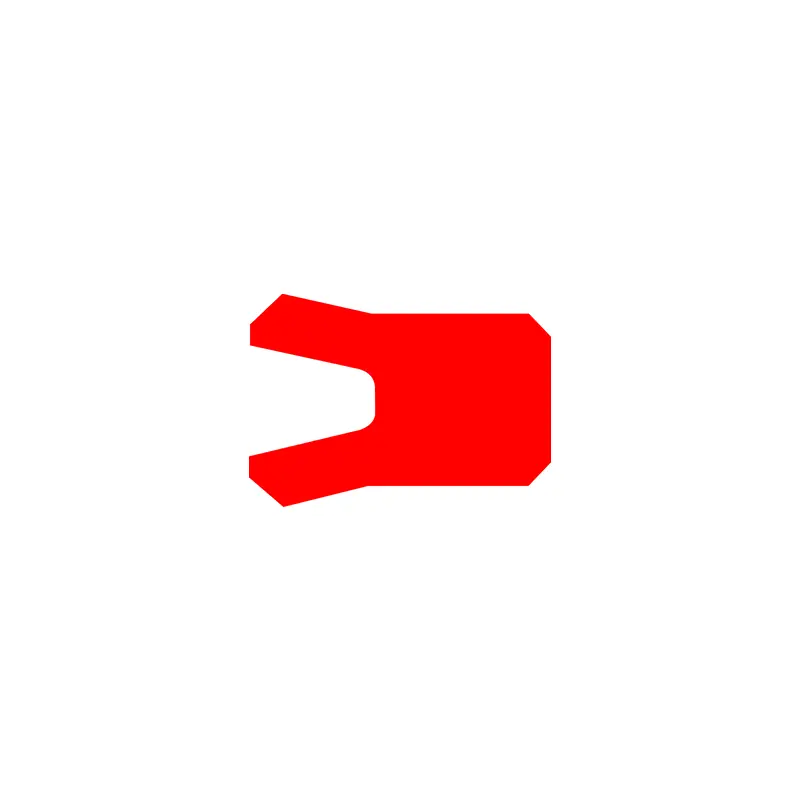

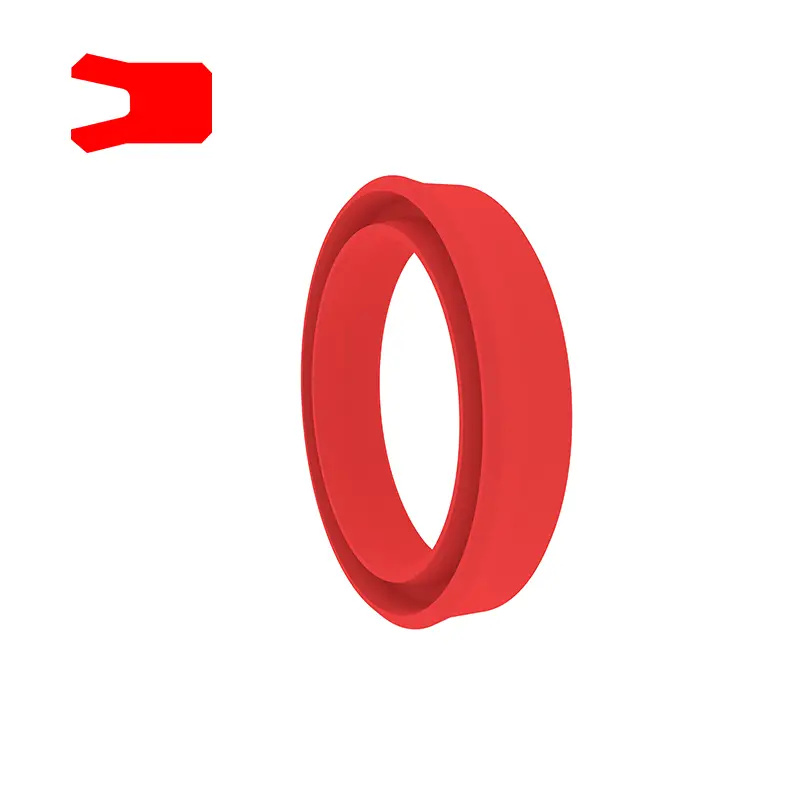

UHS قسم کا مہر دونوں سوراخوں اور شافٹ دونوں کے لئے ایک سڈول مہر ہے ، جس میں ایک چھوٹا کراس سیکشن ہے ، جو لازمی نالی میں نصب کیا جاسکتا ہے۔ جب 16 ~ 32MPA کے تحت استعمال ہوتا ہے تو جڑ پر برقرار رکھنے کی انگوٹھی کی ضرورت ہوتی ہے۔

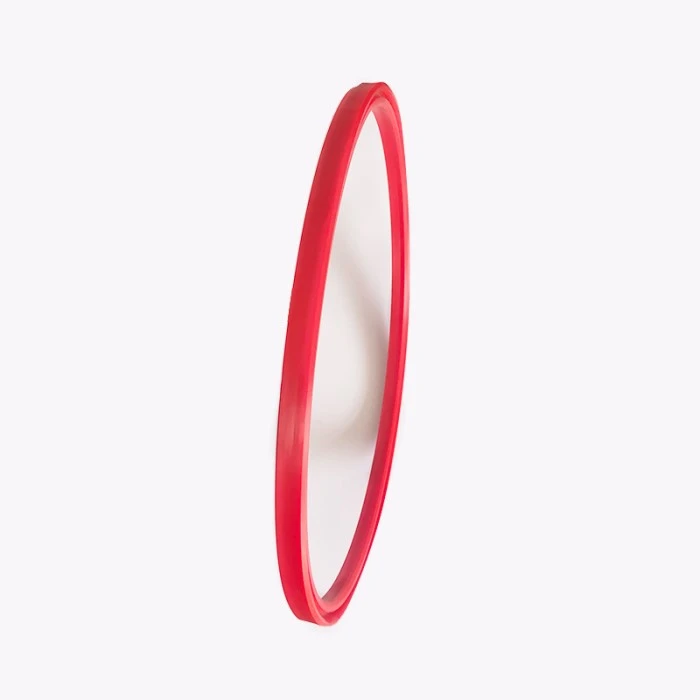

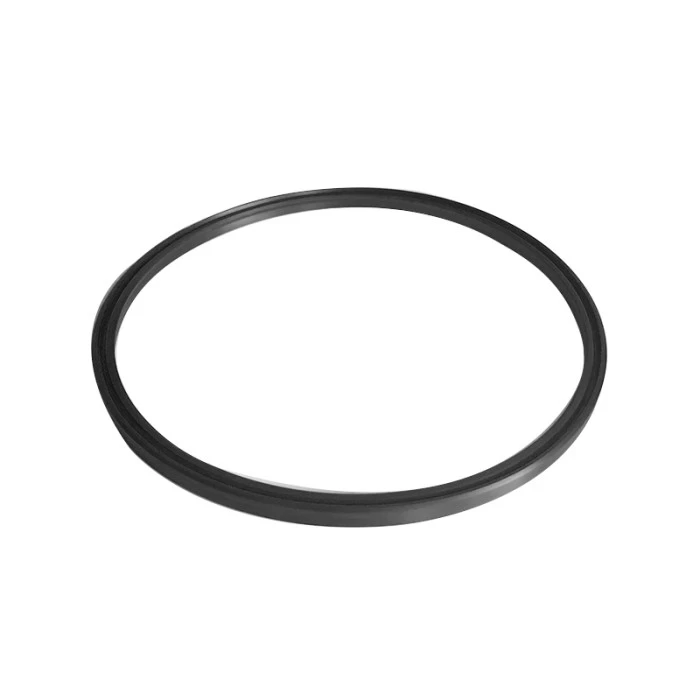

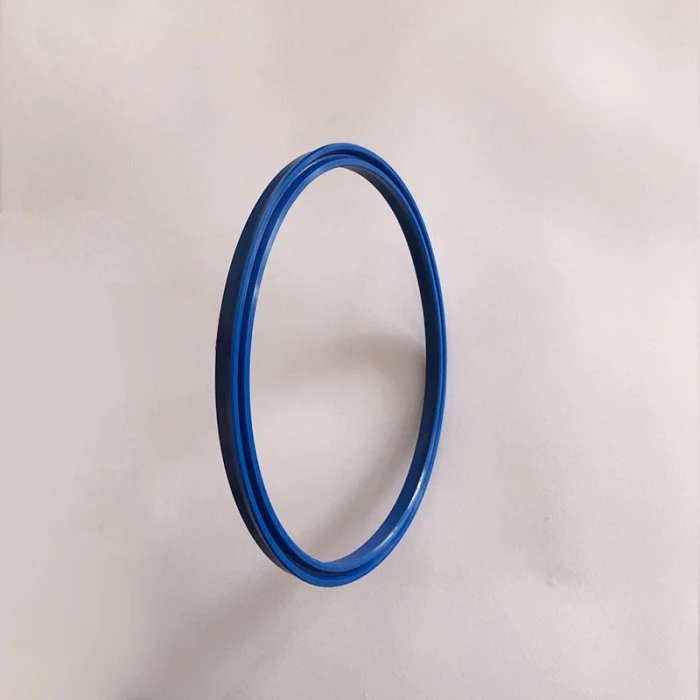

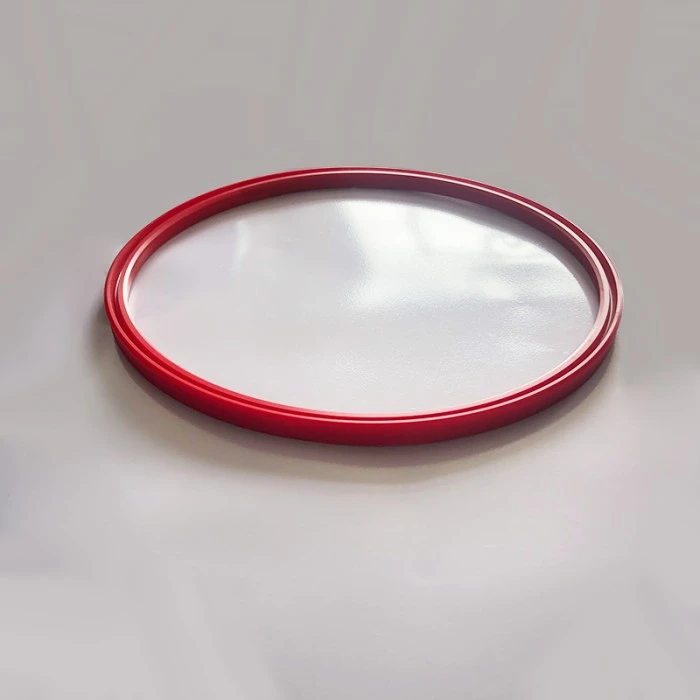

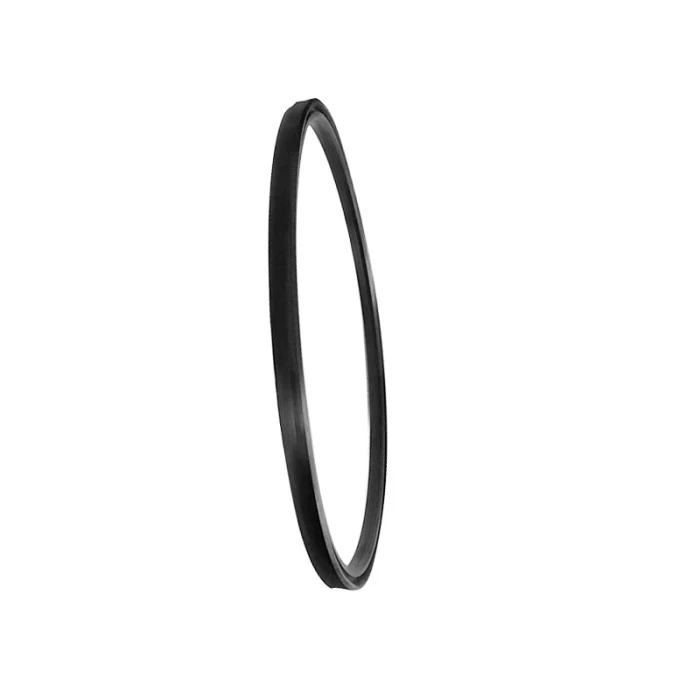

آر سی بی کے قسم کی مہر دونوں سوراخوں اور شافٹ دونوں کے لئے ایک سڈول مہر ہے ، جس میں اچھی متحرک اور جامد سگ ماہی کی کارکردگی ہے۔ یہ بنیادی طور پر بڑے قطر کی مہر لگانے کے لئے استعمال ہوتا ہے ، اور یہ مواد نائٹریل ربڑ (این بی آر) ہے۔

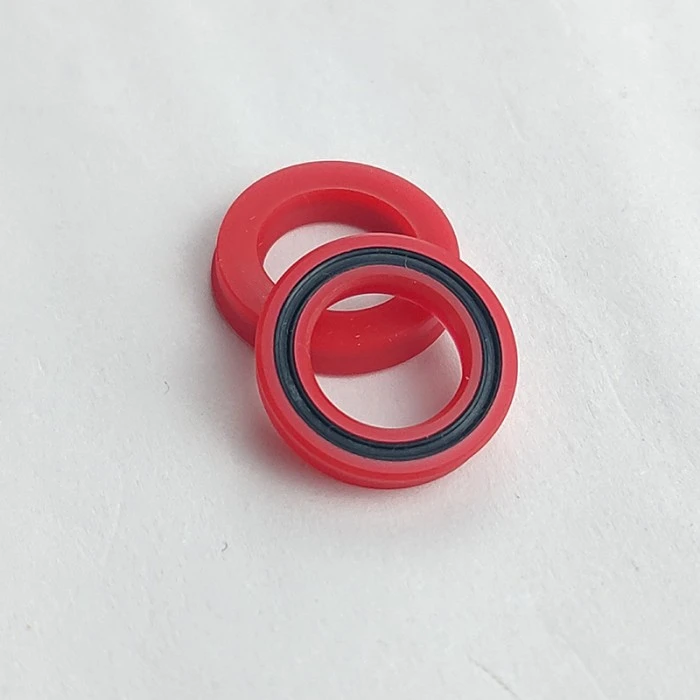

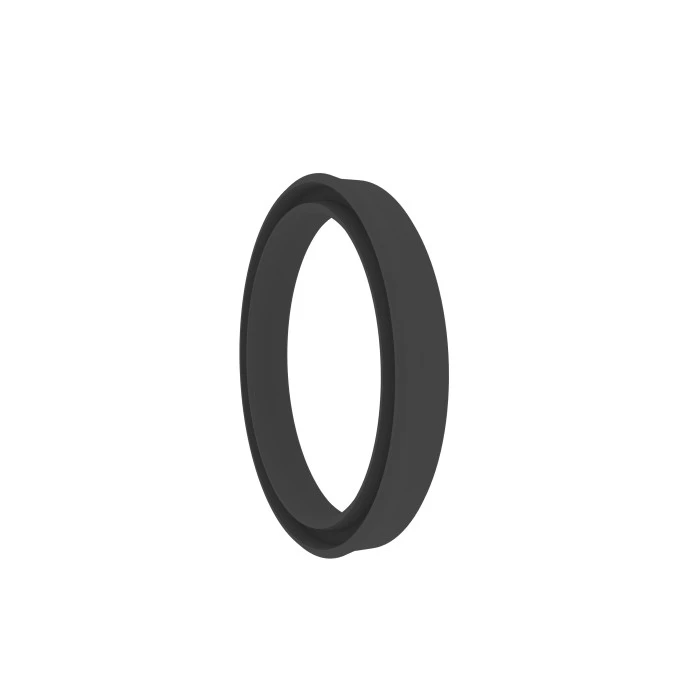

بی اے قسم کا مہر دونوں سوراخوں اور شافٹ دونوں کے لئے ایک سڈول مہر ہے ، جو بنیادی طور پر پلانگرز ، پسٹن کی سلاخوں ، جعل سازی مشینیں اور چلنے کے سامان کے لئے ہائیڈرولک آلات پر مہر لگانے کے لئے استعمال ہوتا ہے۔ خصوصیات:

1. کمپن بوجھ اور دباؤ کی چوٹیوں کے لئے غیر سنجیدہ

2. اچھ anty ی بے گناہی کی صلاحیت

3. بغیر بوجھ اور کم درجہ حرارت کے تحت بہتر سگ ماہی

سخت کام کے حالات کے لئے موزوں ہے

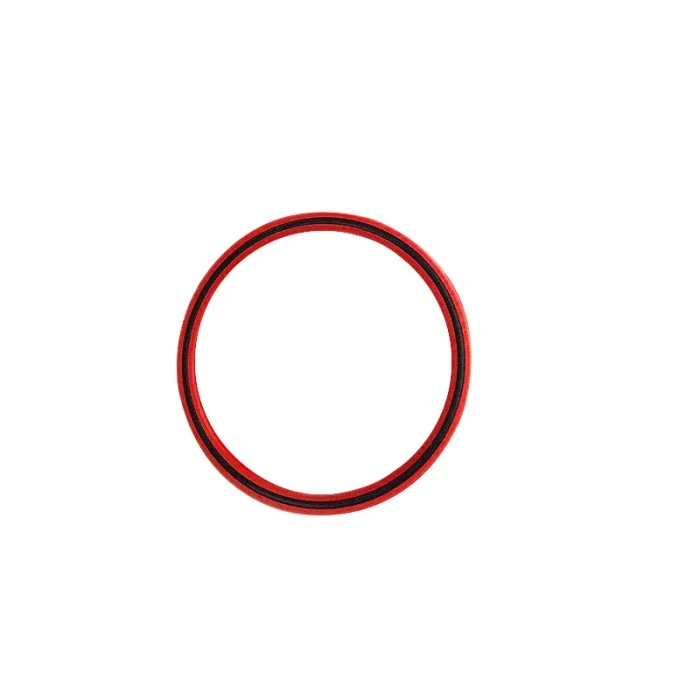

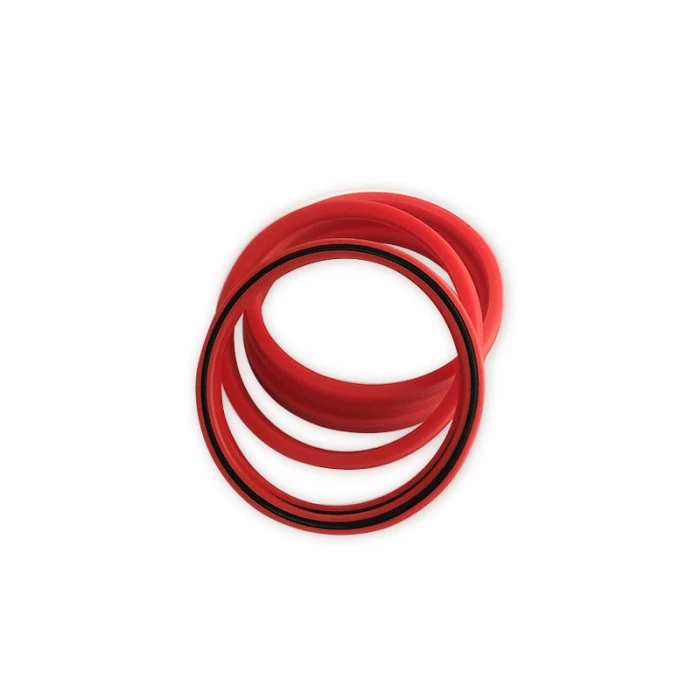

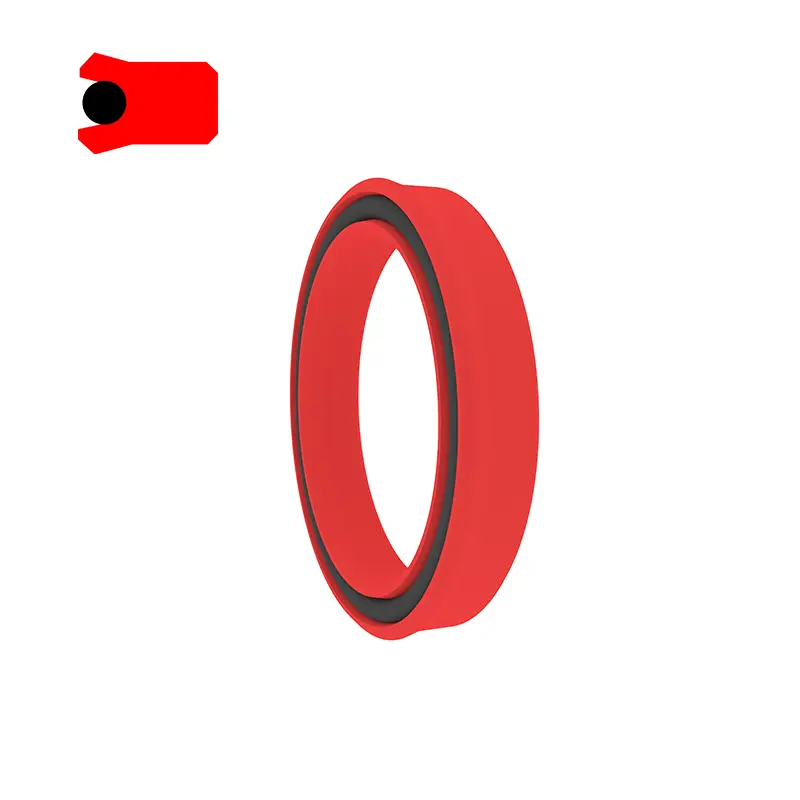

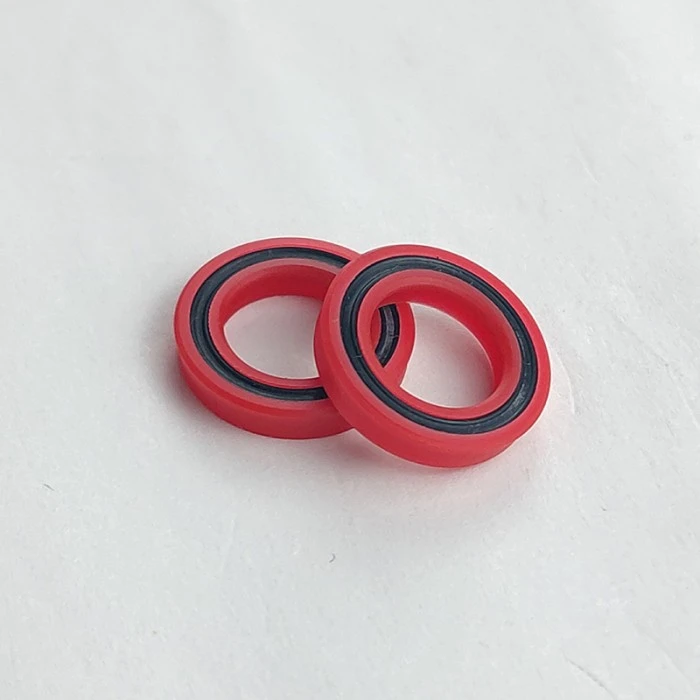

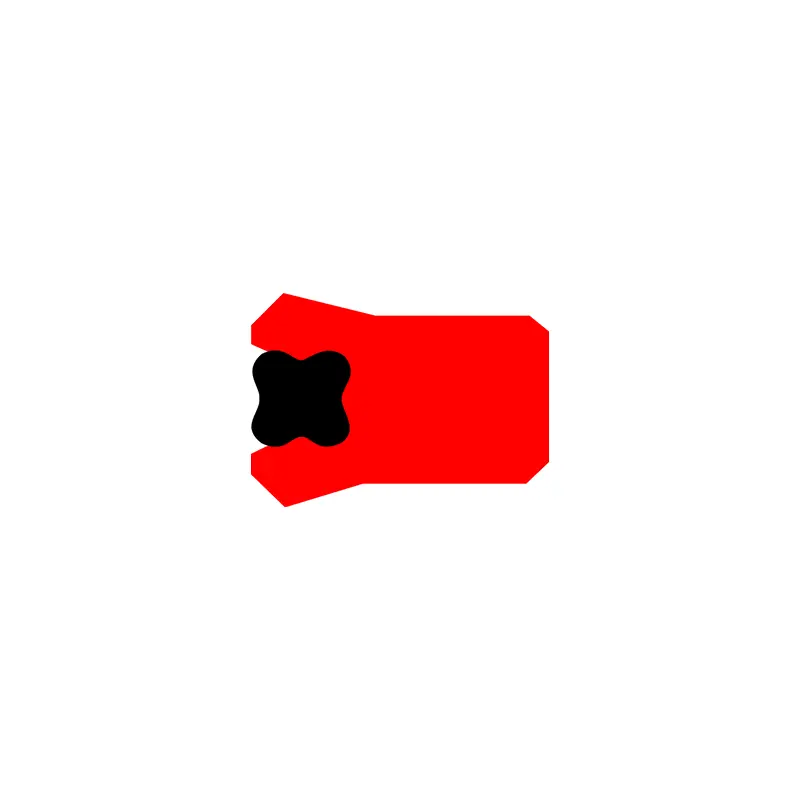

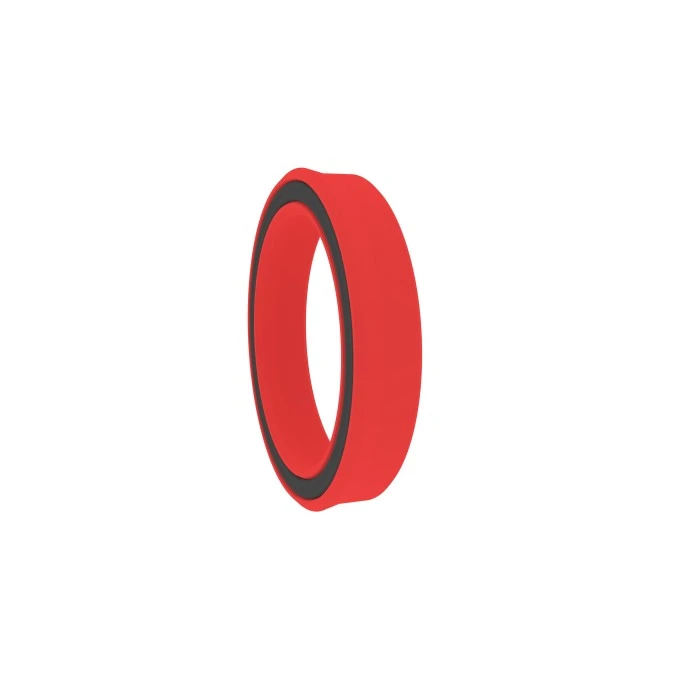

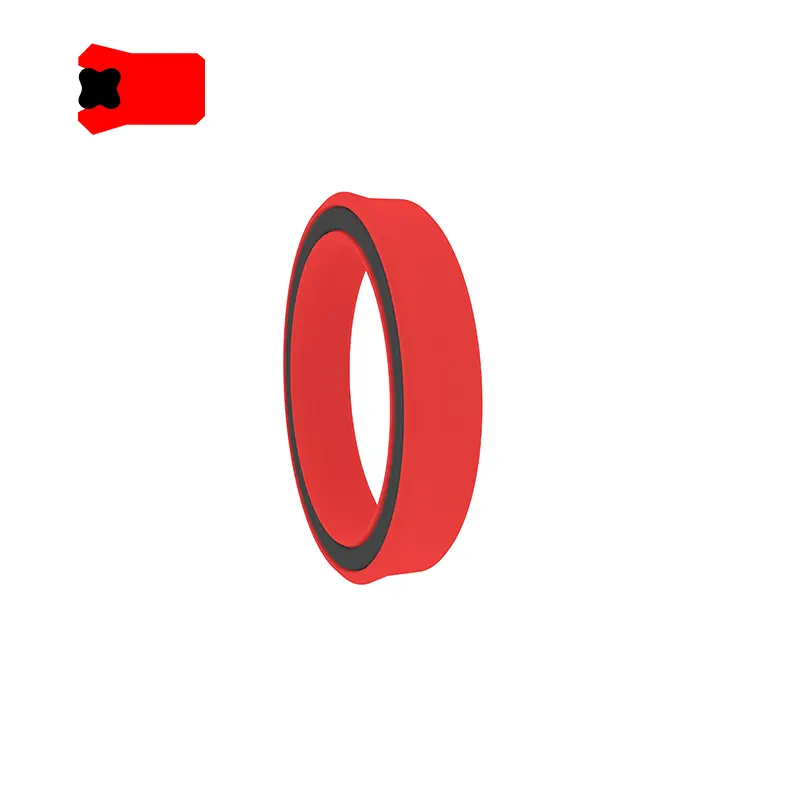

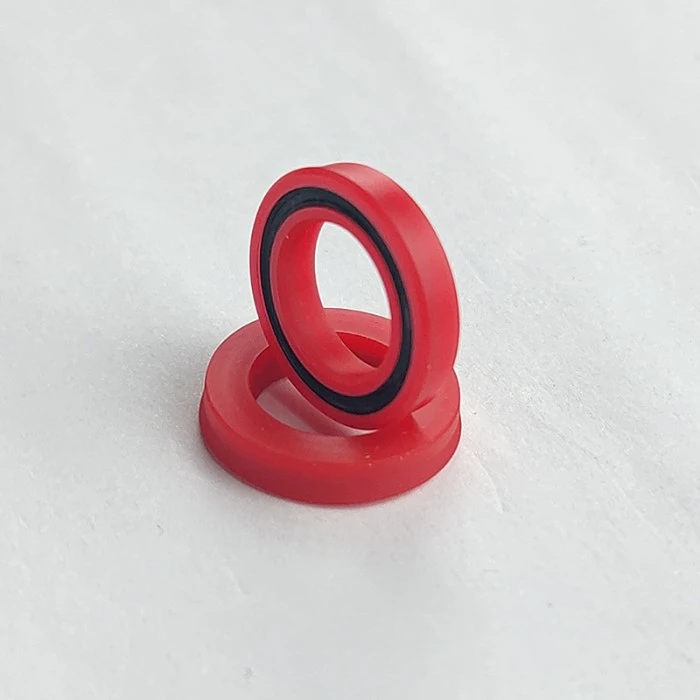

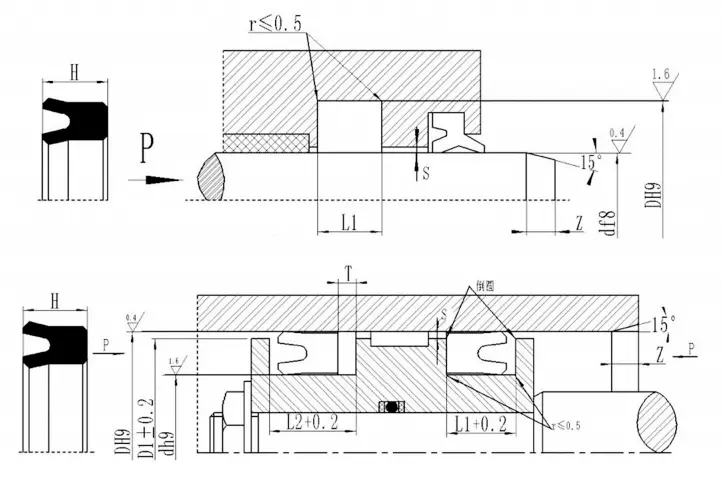

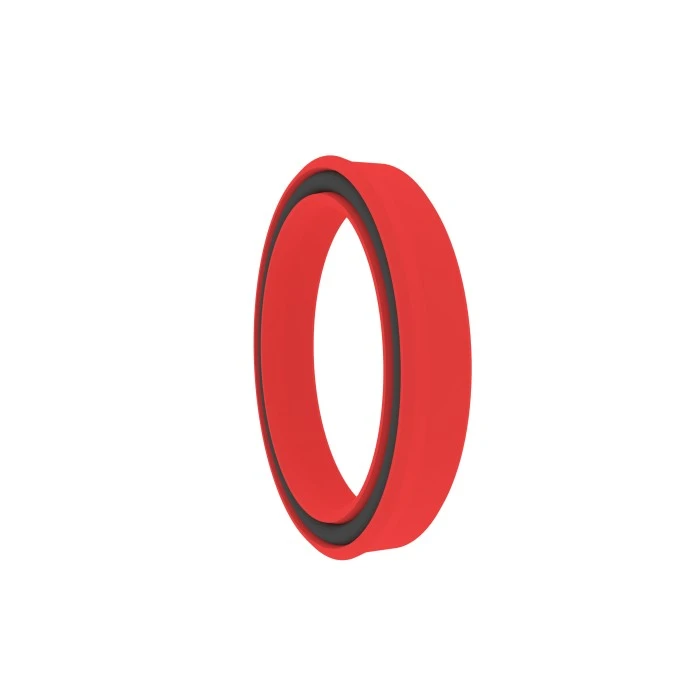

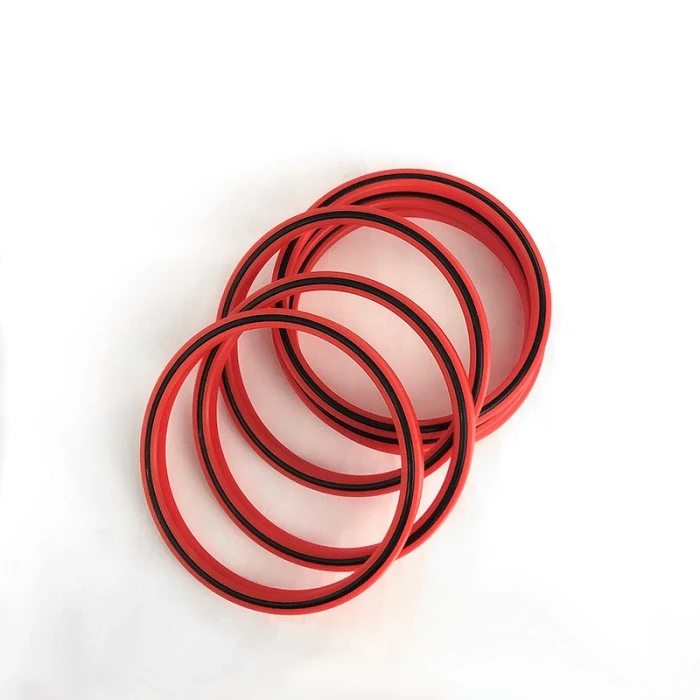

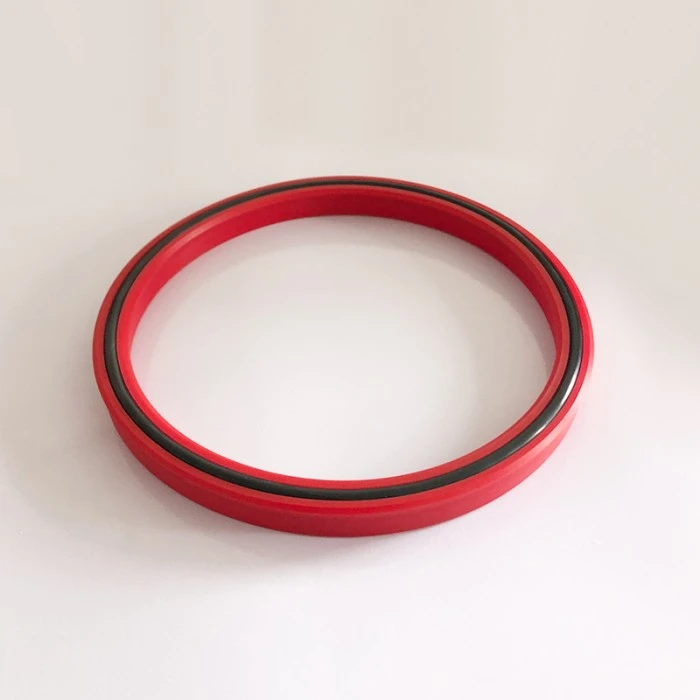

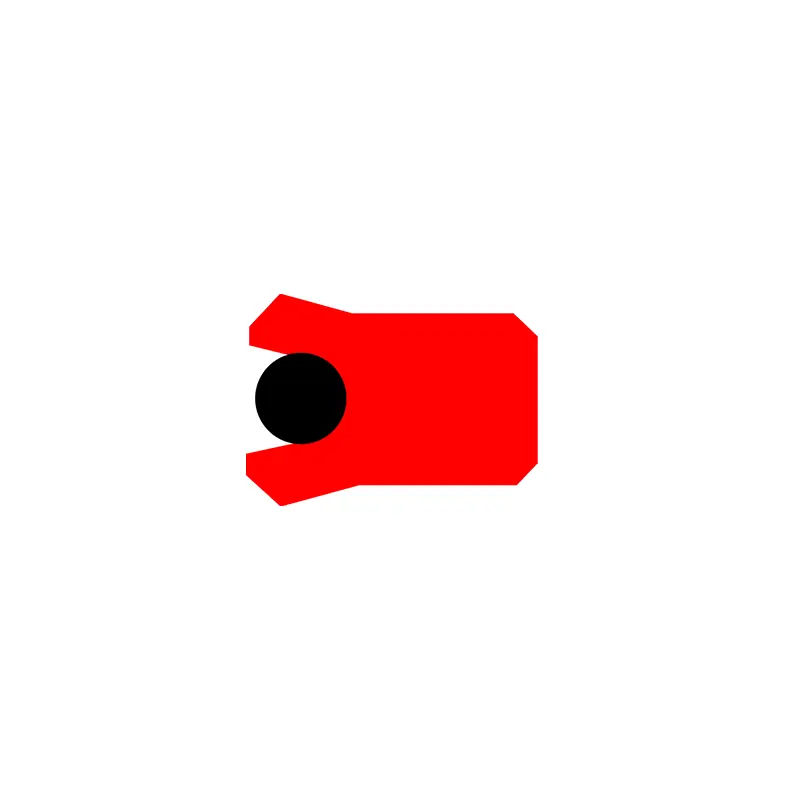

وی اے ڈی مہر سوراخ اور شافٹ دونوں کے لئے ایک سڈول مہر ہے۔ یہ ہونٹ مہر کی مزید ترقی کا نتیجہ ہے۔ اسٹار رنگ ایک شعاعی قوت کا کردار ادا کرتا ہے اور سگ ماہی کے ہونٹوں کے لباس کی تلافی کرتا ہے۔ سسٹم کا دباؤ کمپریسڈ اور ڈیفورمڈ اسٹار رنگ کے ذریعے سگ ماہی کے ہونٹ میں منتقل ہوتا ہے ، لہذا اعلی اور کم دباؤ سگ ماہی کی کارکردگی بہترین ہے۔ یہ بنیادی طور پر کالموں ، پسٹن کی سلاخوں ، فورجنگ مشینیں اور چلنے کے سامان کے لئے ہائیڈرولک آلات کے لئے استعمال ہوتا ہے۔ مواد یہ ہے: پولیوریتھین میٹریل (پی یو) + نائٹریل ربڑ (این بی آر) ، خصوصیات:

1. کمپن بوجھ اور دباؤ کی چوٹی کے لئے غیر سنجیدہ

2. اچھ anty ی بے گناہی کی صلاحیت

3. بغیر بوجھ اور کم درجہ حرارت کے تحت بہتر سگ ماہی

4. سخت کام کے حالات کے لئے موزوں

5. لمبی زندگی.

کی-اے ٹائپ مہر دونوں سوراخ اور شافٹ دونوں کے لئے ایک سڈول مہر ہے ، جو بنیادی طور پر انجینئرنگ مشینری ، صنعتی گاڑیاں ، ڈمپ ٹرک ، زرعی مشینری ، کرینیں ، کرینیں ، انجیکشن مولڈنگ مشینیں ، دوربین سلنڈر ، اسٹیئرنگ ہائیڈرولک سلنڈروں وغیرہ میں استعمال ہوتی ہے۔

1. عمدہ متحرک اور جامد سگ ماہی کی کارکردگی

2. کمپیکٹ ڈھانچہ ، نالی کی زمین اعلی سطح کی کھردری کی اجازت دیتی ہے

3. گہا کی محدود شعاعی جہت کی جگہ کے لئے ڈیزائن

مصنوعات کی خصوصیات اور ایپلی کیشنز:

مواد کا انتخاب:

اور

معیاری مواد: پولیوریتھین میٹریل پی یو دیگر اختیاری مواد: نائٹریل ربڑ R01 ، فلوروربر R02 (براہ کرم ہماری کمپنی سے مشورہ کریں)

اہ

معیاری مواد: نائٹریل ربڑ R01 دیگر اختیاری مواد: پولیوریتھین میٹریل PU ، فلوروربر R02

با

پولیوریتھین میٹریل پی یو + نائٹریل ربڑ R01

ترتیب دینے کی مثال:

ترتیب دینے کی مثال: ہول شافٹ یونیورسل مہر UN50 × 65 × 10PU (DXDXH) + میٹریل کوڈ

ترتیب دینے کی مثال: ہول شافٹ یونیورسل مہر UHS50 × 60x6 R01 (DXD × H) + میٹریل کوڈ

rcbky

با

ترتیب دینے کی مثال: BA50 × 60 × 10 (D × D × H)

کیا

to-a

وضاحتیں اور طول و عرض:

اہ

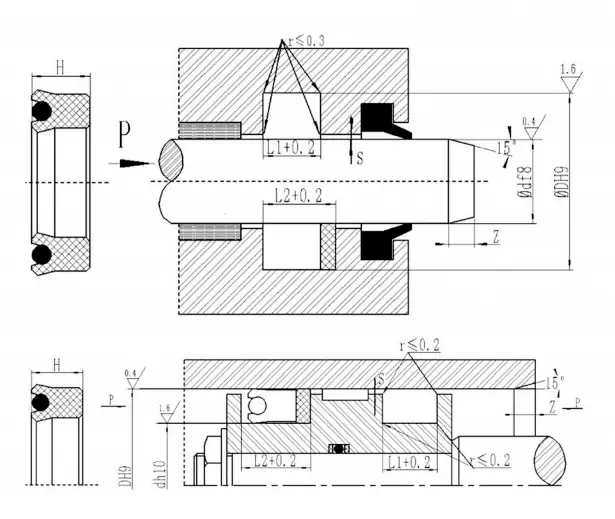

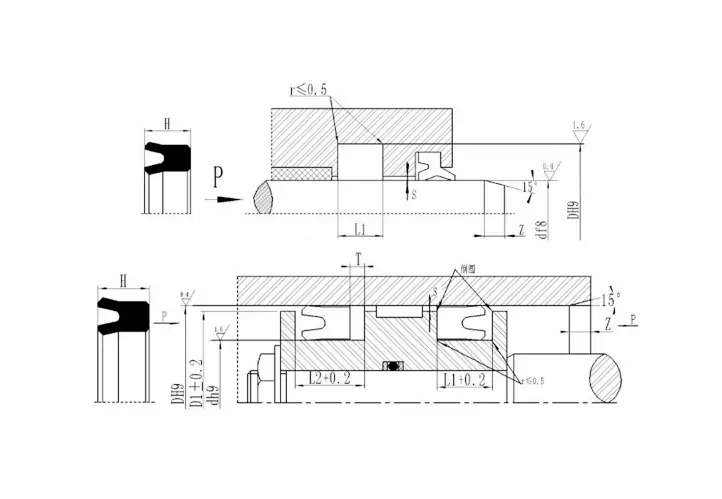

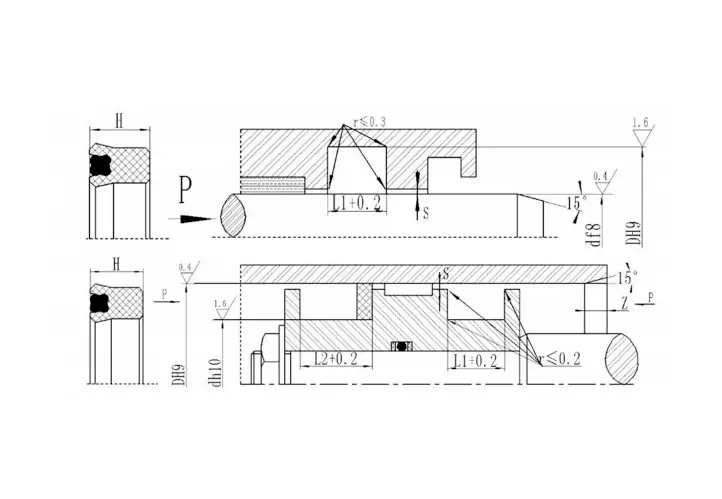

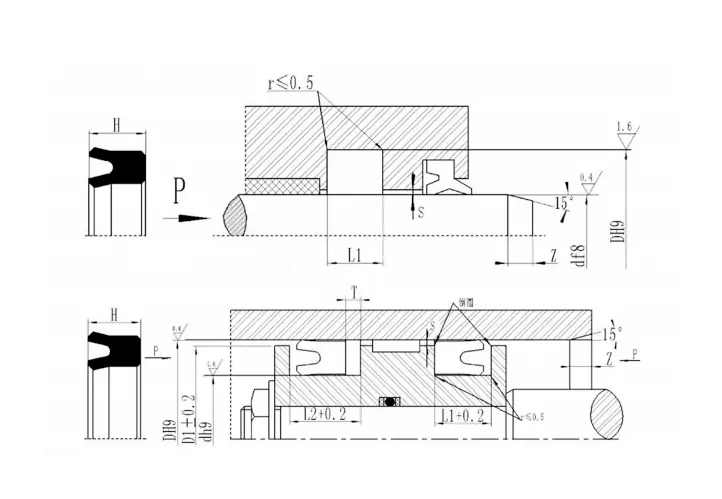

وضاحتیں اور نالی کے طول و عرض
مصنوعات کا نمبر	d	D	H	L1	L2	T	مصنوعات کا نمبر	d	D	H	L1	L2	T
UHS-6125	6	12	5	5.7	7.2	2	UHS-30406	30	40	6	7	9	3
UHS-11.219.25	11.2	19.2	5	5.7	7.2	2	UHS-31.541.56	31.5	41.5	6	7	9	3
UHS-12.520.55	12.5	20.5	5	5.7	7.2	2	UHS-32426	32	42	6	7	9	3
UHS-14225	14	22	5	5.7	7.2	2	UHS-35456	35	45	6	7	9	3
UHS-15235	15	23	5	5.7	7.2	2	UHS-35457	35	45	7	8	10	3
UHS-16245	16	24	5	5.7	7.2	2	UHS-35.5456	35.5	45	6	7	9	3
UHS-18265	18	26	5	5.7	7.2	2	UHS-38486	38	48	6	7	9	3
UHS-20285	20	28	5	5.7	7.2	2	UHS-40506	40	50	6	7	9	3
UHS-22.4305	22.4	30	5	5.7	7.2	2	UHS-45556	45	55	6	7	9	3
UHS-23.531.55	23.5	31.5	5	5.7	7.2	2	UHS-45567	45	56	7	8	10	3
UHS-25335	25	33	5	5.7	7.2	2	UHS-47576	47	57	6	7	9	3
UHS-27355	27	35	5	5.7	7.2	2	UHS-50606	50	60	6	7	9	3
UHS-2835.55	28	35.5	5	5.7	7.2	2	UHS-53636	53	63	6	7	9	3

rcbky

معیاری سائز ٹیبل آرڈرنگ مثال: RCBKY 800 × 770 × 18 (D × D × H)
مصنوعات کا نمبر	D	d	H	سے	L1	L2	زیمین
RCBKY25022516	250	225	16	247	18	21.5	10
RCBKY25523016	255	230	16	252	18	21.5	10
RCBKY26524016	265	240	16	262	18	21.5	10
RCBKY27525016	275	250	16	272	18	21.5	10
RCBKY28025516	280	255	16	277	18	21.5	10
RCBKY30027516	300	275	16	297	18	21.5	10
rcbky30528016	305	280	16	302	18	21.5	10
RCBKY32029516	320	295	16	317	18	21.5	10
RCBKY32530016	325	300	16	322	18	21.5	10
RCBKY34031516	340	315	16	337	18	21.5	10
RCBKY34532016	345	320	16	342	18	21.5	10
RCBKY35032516	350	325	16	347	18	21.5	10
RCBKY35533016	355	330	16	352	18	21.5	10

با

معیاری سائز کی میز
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
3	8.5	4	4.4	15	23	5.7	6.3	20	28	5.7	6.3	24	32	7	7.7
6	14	5.7	6.3	16	24	5.7	6.3	20	28	6.5	7.2	24	35	5.7	6.3
8	16	5.7	6.3	16	26	7.3	8	20	30	7.3	8	25	33	5.7	6.3
10	18	5.7	6.3	18	24	5	5.5	22	30	5.7	6.3	25	35	7	7.7
10	20	7.3	8	18	26	5.7	6.3	22	32	7.3	8	25	35	7.3	8
12	20	5.7	6.3	18	28	7.3	8	22	35	10	11	25	40	10	11
12	22	7.3	8	20	28	5.5	6	24	30	5	5.5	25	40	11	12.1

کیا

معیاری سائز ٹیبل آرڈرنگ مثال: VAD 65 × 75 × 8 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
20	28	5	6	55	70	9	10	80	90	8	9	110	130	10	11
25	33	5	6	63	75	8.7	10	80	100	12	13	110	130	15	16
28	36	5	6	65	75	8	9	85	100	10	11	110	130	16	17
30	40	6	7	65	85	12	13	90	105	12	13	112	125	10	11
32	42	6	7	65	75	7	8	90	110	10	11	115	135	12	13
32	40	8	9	70	83	10	11	90	110	12	13	115	135	16	17
35	45	6	7	70	85	9	10	90	100	7	8	115	130	10	11
38	48	6	7	70	85	10	11	90	105	11.4	12	120	140	10	11
40	50	6	7	70	90	12	13	95	120	12	13	120	140	12	13
40	50	7.3	8	70	80	6	7	100	120	12	13	130	150	12	13
45	55	7	8	70	80	7	8	105	120	9	10	140	160	13	14
45a	55	6	7	75	90	10	11	105	120	10	11	145	160	10	11
50	65	9	10	75	95	12	13	105	125	12	13	180	200	13	14
50	60	7.3	8	75	90	6	7	110	125	9	10
55	65	9	10	80	90	11.4	12	110	125	10	11
نوٹ: ٹرن مہریں اس ٹیبل کے ذریعہ محدود نہیں ہیں اور کسی بھی سائز میں فراہم کی جاسکتی ہیں۔

to-a

وضاحتیں ترتیب دینے کی مثال: KI-A 50 × 60 × 7 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
10	18	5.5	6.3	24	32	6	7	40	48	6	7	60	70	7.5	8.5	85	93	6.5	7.5
12	20	5.5	6.3	25	33	6	7	40	48	8	9	63	71	8	9	85	94	15	16
14	22	5.5	6.3	25	33	8	9	42	50	6	7	65	73	8	9	85	97	9	10
16	24	6	7	28	36	6	7	45	53	8	9	65	73	11.5	12.5	90	98	8	9
18	25	5	5.8	28	36	8	9	45	55	7	8	65	75	12	13	90	102	9	10
18	26	6	7	30	38	6	7	50	58	8	9	65	77	9	10	100	108	8	9
20	26	5	5.8	30	38	8	9	50	60	7	8	70	78	8	9	105	113	6.5	7.5
20	28	6	7	32	40	6	7	52	60	5.5	6.3	70	82	9	10	115	124	15	16
22	28	4.5	5.3	32	40	8	9	55	63	8	9	75	83	8	9	118	126	13	14
22	29	5	5.8	32	42	8	9	55	65	7.5	8.5	75	87	9	10	125	133	6.5	7.5
22	30	6	7	35	43	6	7	55	65	10	11	78	86	8	9	145	153	6.5	7.5
22	30	7	8	36	44	6	7	55	65	12	13	80	88	8	9
22	32	8	9	36	44	8	9	60	68	8	9	80	90	10	11
24	30	8	9	38	45	6	7	60	68	13	14	80	92	9	10
