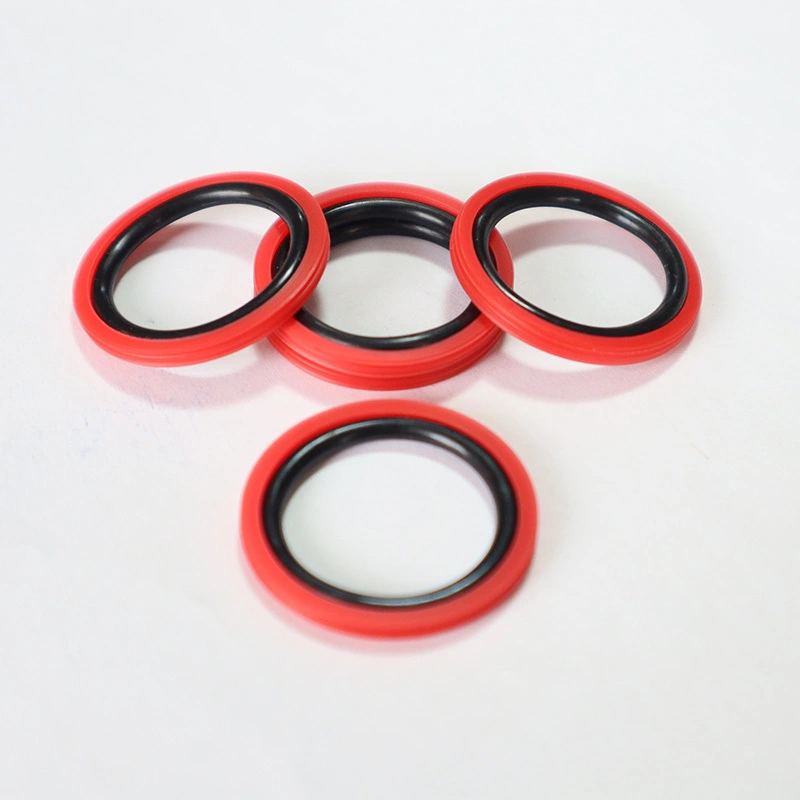

ہمارے فیکٹری اور آر اینڈ ڈی سینٹر میں پسٹن سوراخوں کے لئے ہائیڈرولک مہریں ، ذیلی تقسیم شدہ ماڈل اور اقسام ہیں ، جن میں سے ہر ایک اپنی خصوصیات کے ساتھ ہے ، لیکن ہم نے سخت کوالٹی کنٹرول حاصل کیا ہے۔

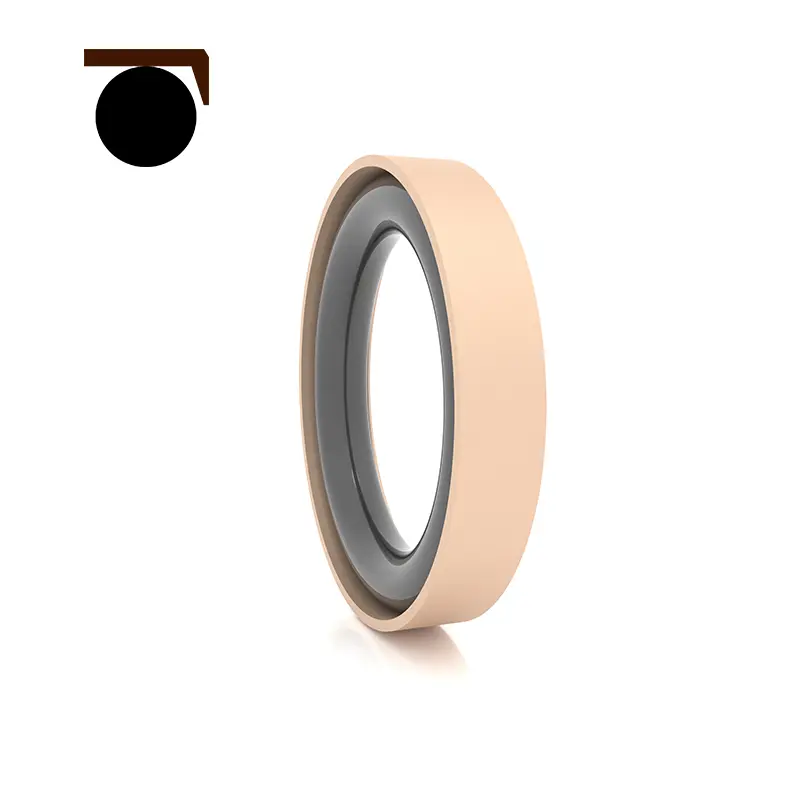

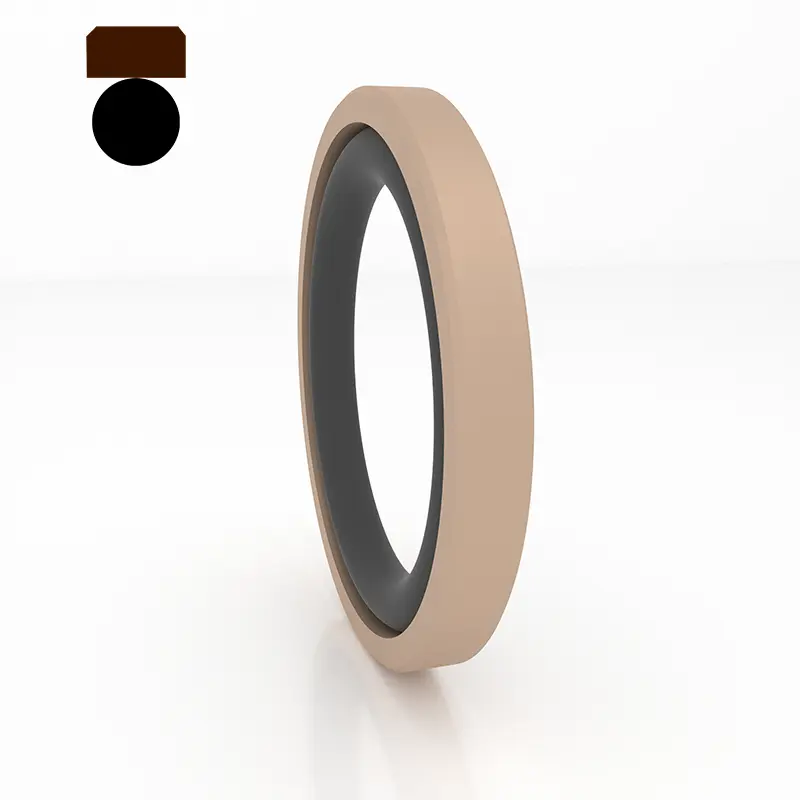

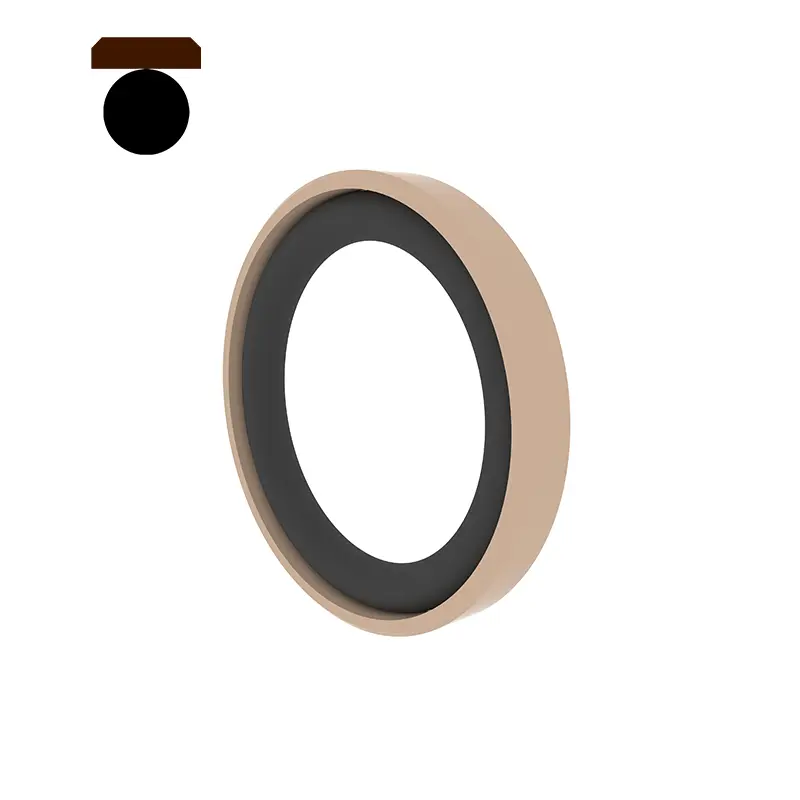

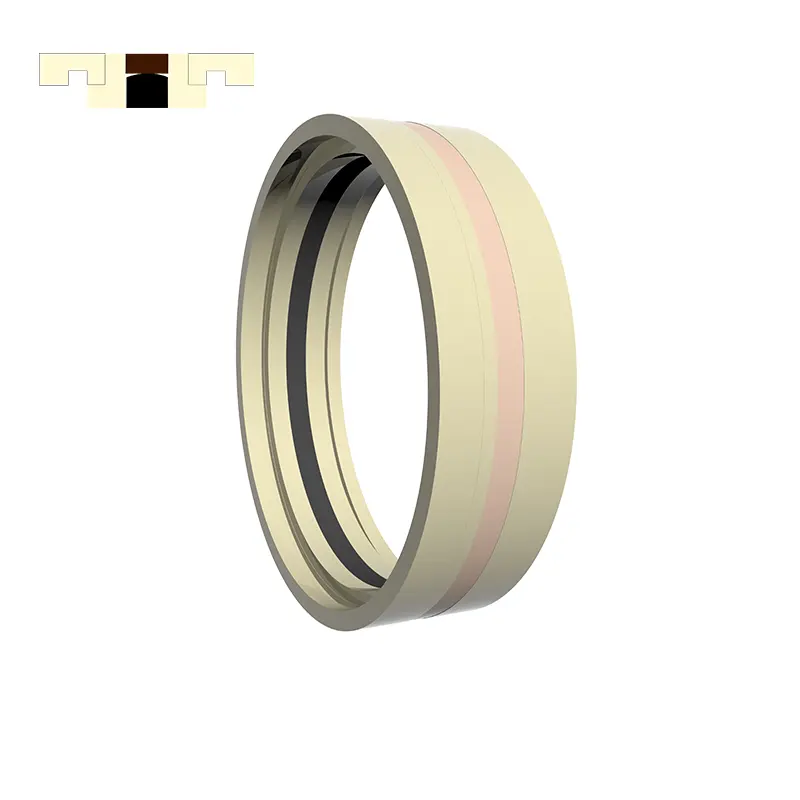

آر سی 61 اور آر سی 62 ایک بھرے ہوئے پی ٹی ایف ای آئتاکار سگ ماہی کی انگوٹی اور او سائز کی ربڑ کی انگوٹھی پر مشتمل ہیں ، جو ہائیڈرولک ریپروکیٹنگ موشن بائیریکشنل پریشر سیلنگ کے لئے موزوں ہیں۔ RC61-B بھرا ہوا PTFE قدم رکھنے والی سگ ماہی کی انگوٹی اور ایک O- سائز کی ربڑ کی انگوٹھی پر مشتمل ہے ، جو ہائیڈرولک ریپیئروکیٹنگ موشن یون ڈائریکشنل پریشر سگ ماہی کے لئے موزوں ہے۔ RC62-B ایک ہیوی ڈیوٹی ریورس مرحلہ مہر ہے ، جو غیر سمتری دباؤ سگ ماہی پر مہر لگانے کے لئے موزوں ہے۔ او رنگ ریڈیل فورس مہیا کرتا ہے اور سگ ماہی کی انگوٹھی کے لباس کی تلافی کرتا ہے۔ یہ عام طور پر بھاری ہائیڈرولک آلات کے لئے گائیڈ رنگ کے ساتھ مل کر استعمال ہوتا ہے۔ اسپلٹ (کھلی) نالیوں کو 30 ملی میٹر سے کم قطر والے سلنڈروں کے لئے استعمال کیا جانا چاہئے۔ خصوصیات:
1. کم رگڑ ، چھوٹی شروعات مزاحمت ، ہموار حرکت ، مساوی متحرک اور جامد رگڑ ، کوئی رینگنے والا نہیں۔
2. دباؤ اور سخت حالات میں بہت زیادہ دباؤ استحکام ؛
3. لمبی زندگی ، تیل سے پاک چکنا کرنے والے مہروں کے لئے استعمال کیا جاسکتا ہے۔
4. پانی جیسے کم ویسکوسیٹی میڈیا پر مہر لگانے کے لئے استعمال کیا جاسکتا ہے۔

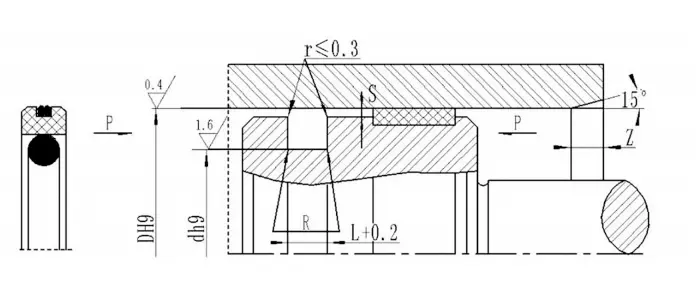

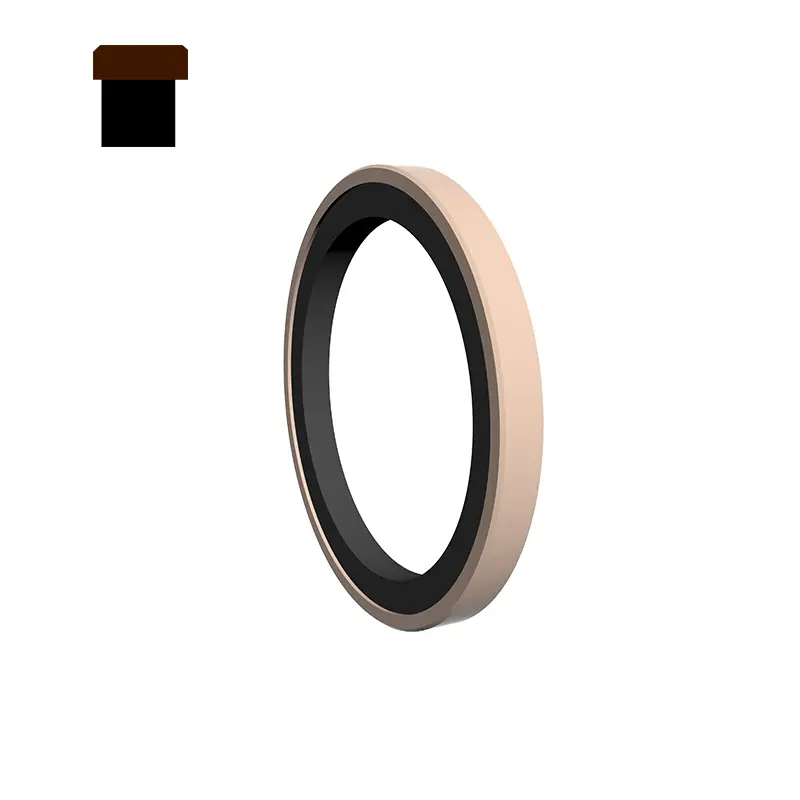

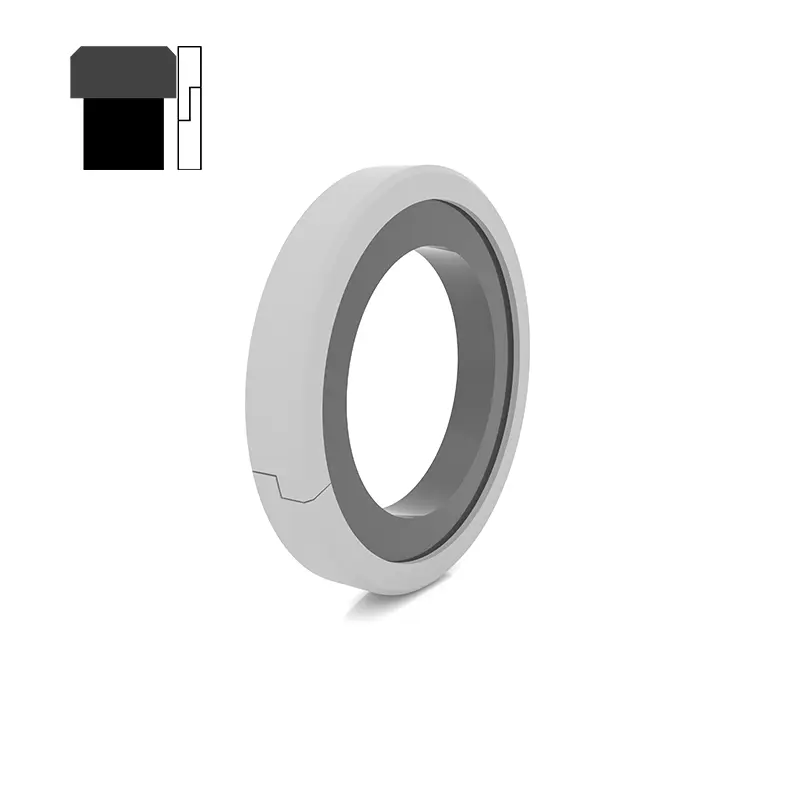

اوکے خصوصی مواد اور آئتاکار ربڑ کی انگوٹھی سے بنی تھرمو پلاسٹک اوپن سگ ماہی کی انگوٹھی پر مشتمل ہے ، جو ہائیڈرولک ریپروکیٹنگ موشن دو طرفہ دباؤ سگ ماہی کے لئے موزوں ہے۔ ربڑ کی انگوٹھی شعاعی قوت مہیا کرتی ہے اور سگ ماہی کی انگوٹھی کے لباس کی تلافی کرتی ہے۔ چونکہ سگ ماہی کی انگوٹھی کھلی ساخت کو اپناتی ہے ، لہذا اس مسئلے کو جس میں گلائیڈ رنگ کو انسٹال کرنے کے لئے خصوصی ٹولز کی ضرورت ہوتی ہے اسے حل کیا جاتا ہے۔ خصوصیات:
1. کم رگڑ ، چھوٹی شروعات مزاحمت ، ہموار حرکت ، کوئی رینگنا نہیں۔
2. دباؤ اور سخت حالات میں بہت زیادہ دباؤ استحکام ؛
3. آسان اور آسان تنصیب ، اسمبلی کے کوئی ٹولز کی ضرورت نہیں ہے۔
4. پانی جیسے کم ویسکوسیٹی میڈیا پر مہر لگانے کے لئے استعمال کیا جاسکتا ہے۔
5. اینٹی ایکسپروژن کی اچھی کارکردگی ، جس سے بڑے اخراج کے فرق کی اجازت ہوتی ہے۔

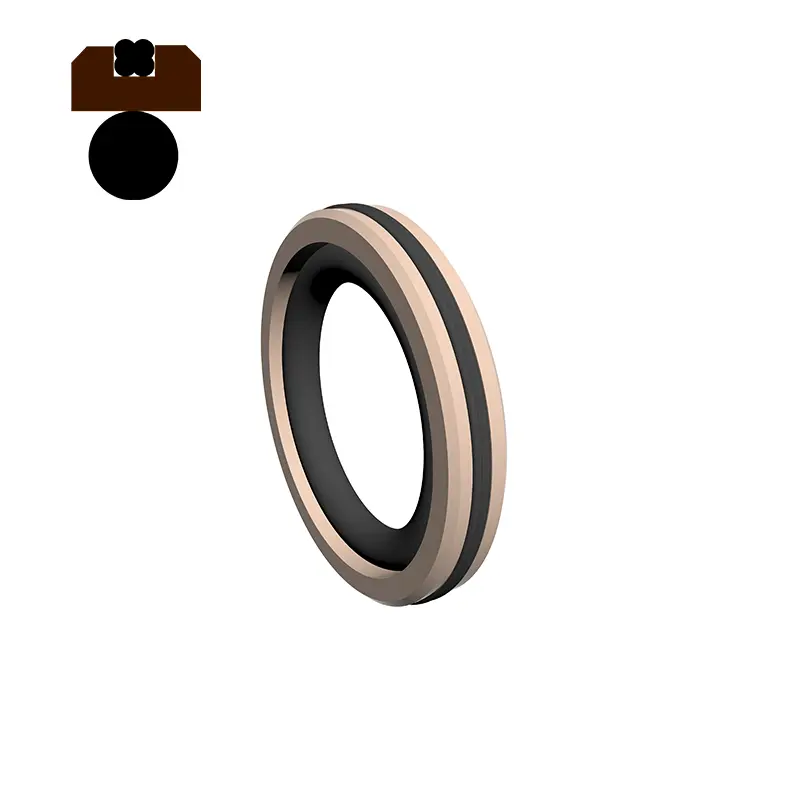

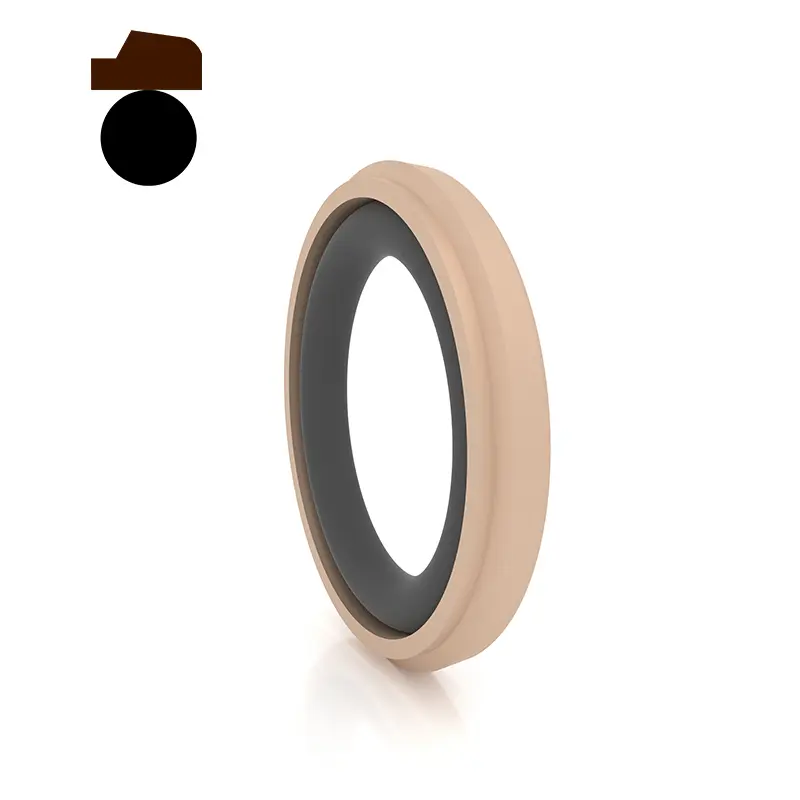

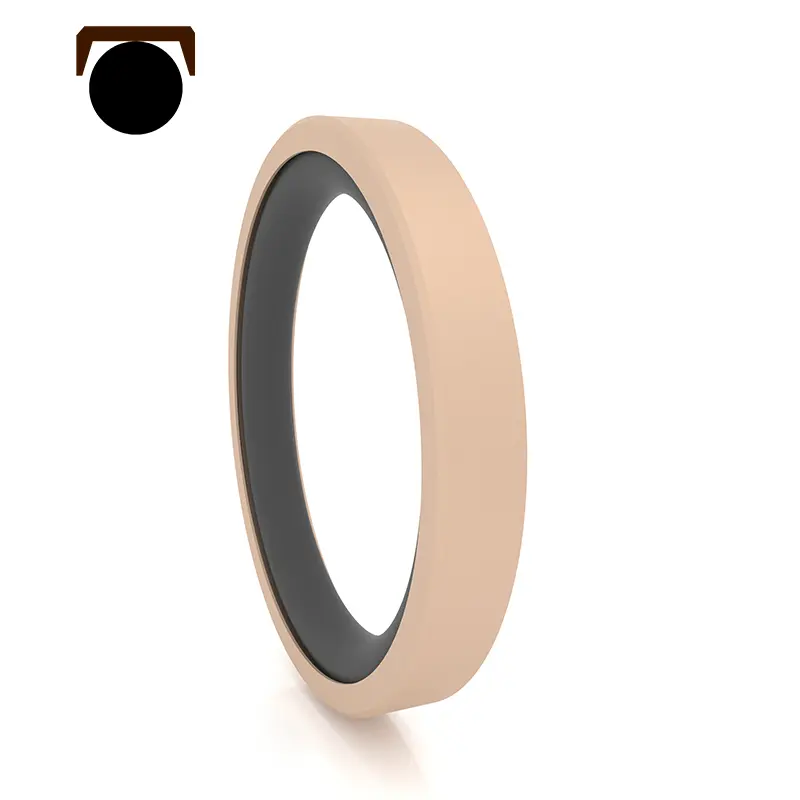

آر سی 63 ایک پی ٹی ایف ای کیپ کے سائز کی سگ ماہی کی انگوٹھی اور او سائز کی ربڑ کی انگوٹھی پر مشتمل ہے ، جو ہائیڈرولک اور نیومیٹک باہمی تعاون کی تحریک دو طرفہ دباؤ سیل کرنے کے لئے موزوں ہے۔ O- شکل کی انگوٹھی شعاعی قوت فراہم کرتی ہے اور سگ ماہی کی انگوٹھی کے لباس کی تلافی کرتی ہے۔ چونکہ سگ ماہی کی انگوٹھی ایک پتلی ہونٹ ڈیزائن کو اپناتی ہے ، لہذا فالو اپ معاوضے کی صلاحیت اچھی ہے ، لہذا سگ ماہی کی کارکردگی اچھی ہے اور اسے جی بی 12350 رنگ نالی میں نصب کیا جاسکتا ہے۔ اسپلٹ (کھلی) نالیوں کو سلنڈر قطر کے لئے 30 ملی میٹر سے بھی کم استعمال کیا جانا چاہئے۔ خصوصیات:
1. یہ ہائیڈرولک اور نیومیٹک دونوں کے لئے استعمال کیا جاسکتا ہے ، اور دو طرفہ دباؤ کی مہر کے لئے استعمال کیا جاسکتا ہے۔
2. کم رگڑ ، چھوٹی شروعات مزاحمت ، ہموار حرکت ، مساوی متحرک اور جامد رگڑ ، کوئی رینگنے والا نہیں۔
3. لمبی زندگی ، تیل سے پاک چکنا کرنے والے مہروں کے لئے استعمال کیا جاسکتا ہے۔
چھوٹی ساختی جگہ ، آسان تنصیب اور بحالی ؛

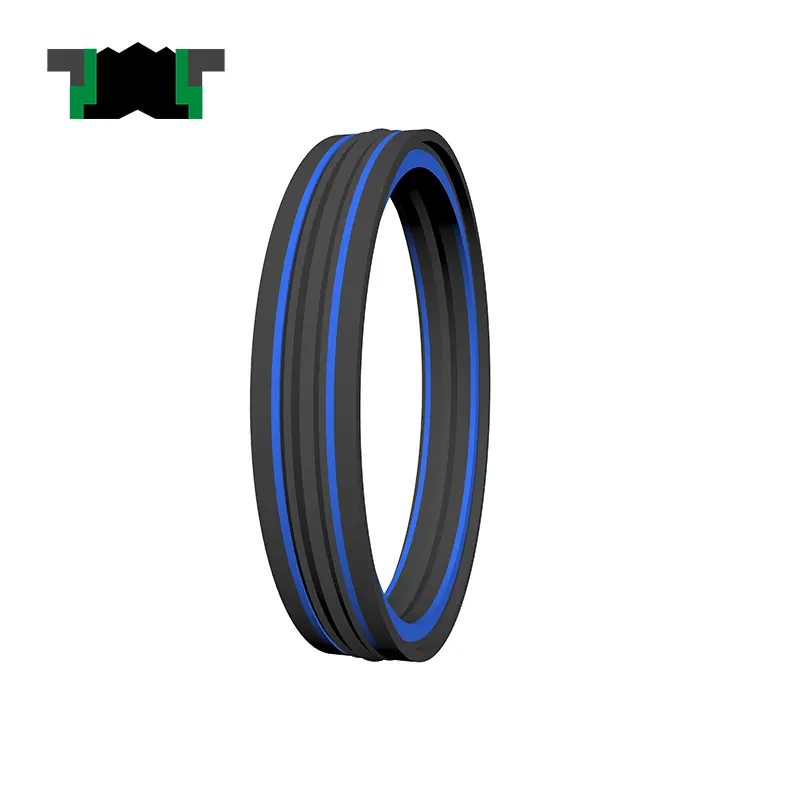

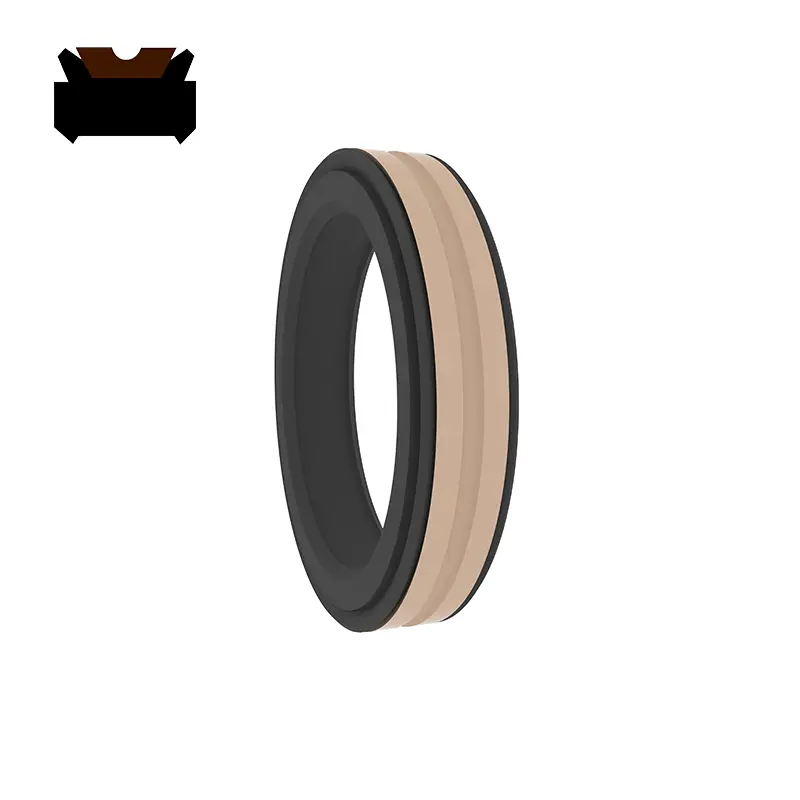

کے ڈی اے ، ٹی پی ایم (خصوصی شکل) ایک پانچ کمبینی کمپریشن پسٹن مہر اسمبلی ہے جس میں ربڑ کی سگ ماہی عنصر ، دو برقرار رکھنے والی انگوٹھی اور دو گائیڈ کی انگوٹھی شامل ہیں۔ دو طرفہ دباؤ پسٹن سگ ماہی کے لئے موزوں ہے۔ خصوصیات:
1. اچھی سگ ماہی ، اعلی وشوسنییتا ، کمپیکٹ ڈھانچہ ؛
2. شعاعی خلا میں نچوڑا نہیں جائے گا۔
3. آسان تنصیب ، لازمی پسٹن کی تنصیب ؛
این بی آر سگ ماہی عنصر کی خصوصی ہندسی شکل اسے تنصیب کے دوران نالی میں گھومنے سے روکتی ہے۔

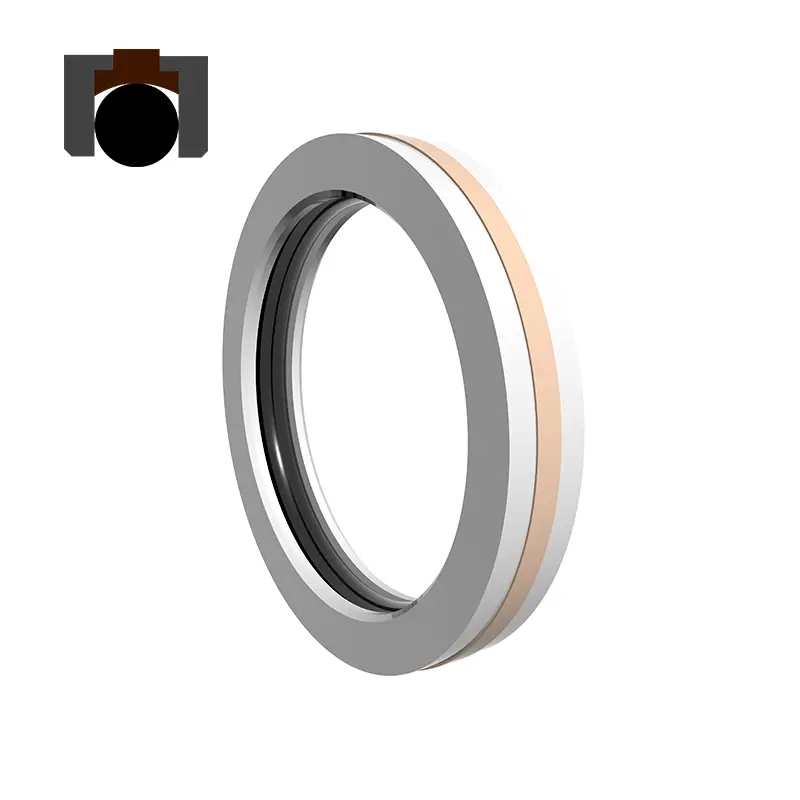

جی ڈی کے کے میں دو گائیڈ کی حلقے ، دو برقرار رکھنے والی انگوٹھی ، ایک لچکدار ربڑ کی انگوٹھی اور سگ ماہی کی انگوٹھی شامل ہے۔ گائیڈ رنگ ایک پوزیشننگ اور رہنمائی کا کردار ادا کرتا ہے۔ برقرار رکھنے والی انگوٹھی ایک معاون اور پوزیشننگ کا کردار ادا کرتی ہے ، لچکدار ربڑ کی انگوٹھی لچکدار قوت مہیا کرتی ہے اور سگ ماہی کی انگوٹھی کے نقصان کی تلافی کرتی ہے۔ سگ ماہی کی انگوٹھی تیل کے سلنڈر کے اندرونی سوراخ کے ساتھ سگ ماہی کا اثر پیدا کرنے کے لئے تعاون کرتی ہے ، جو آئل سلنڈر پسٹن کے دو طرفہ دباؤ سیل کرنے کے لئے موزوں ہے۔ سخت کام کے حالات میں بھی اس کا سگ ماہی کا اچھا اثر ہے۔ خصوصیات:
1. کم رگڑ ، چھوٹی شروعات مزاحمت ، ہموار حرکت ، مساوی متحرک اور جامد رگڑ ، کوئی رینگنے والا نہیں۔
2. دباؤ اور سخت حالات میں بہت زیادہ دباؤ استحکام ؛
3. اعلی زندگی ، خراب چکنا کرنے والے حالات میں مہر لگانے کے لئے استعمال کی جاسکتی ہے۔
4. پانی جیسے کم ویسکوسیٹی میڈیا پر مہر لگانے کے لئے استعمال کیا جاسکتا ہے۔
عمدہ اعلی اور کم دباؤ سگ ماہی کی کارکردگی۔
آر سی 64 ایک پی ٹی ایف ای سہ رخی سگ ماہی کی انگوٹی اور او رنگ ربڑ کی انگوٹھی پر مشتمل ہے ، جو ہائیڈرولک اور نیومیٹک ریپروکیٹنگ موشن ون وے پریشر سیلنگ کے لئے موزوں ہے۔ او رنگ ریڈیل فورس مہیا کرتا ہے اور سگ ماہی کی انگوٹھی کے لباس کی تلافی کرتا ہے۔ چونکہ سگ ماہی کی انگوٹھی ایک پتلی ہونٹ ڈیزائن کو اپناتی ہے ، لہذا فالو اپ معاوضے کی صلاحیت بہتر ہے ، لہذا سگ ماہی کی کارکردگی اچھی ہے۔ اسپلٹ (کھلی) نالی کو سلنڈر قطر کے لئے 30 ملی میٹر سے بھی کم استعمال کیا جانا چاہئے۔ خصوصیات:
1. یہ ہائیڈرولک اور نیومیٹک دونوں کے لئے استعمال کیا جاسکتا ہے۔
2. کم رگڑ ، چھوٹی شروعات مزاحمت ، ہموار حرکت ، مساوی متحرک اور جامد رگڑ ، کوئی رینگنے والا نہیں۔
3. لمبی زندگی ، تیل سے پاک چکنا کرنے والے مہروں کے لئے استعمال کیا جاسکتا ہے۔
چھوٹی ساختی جگہ ، آسان تنصیب اور بحالی ؛

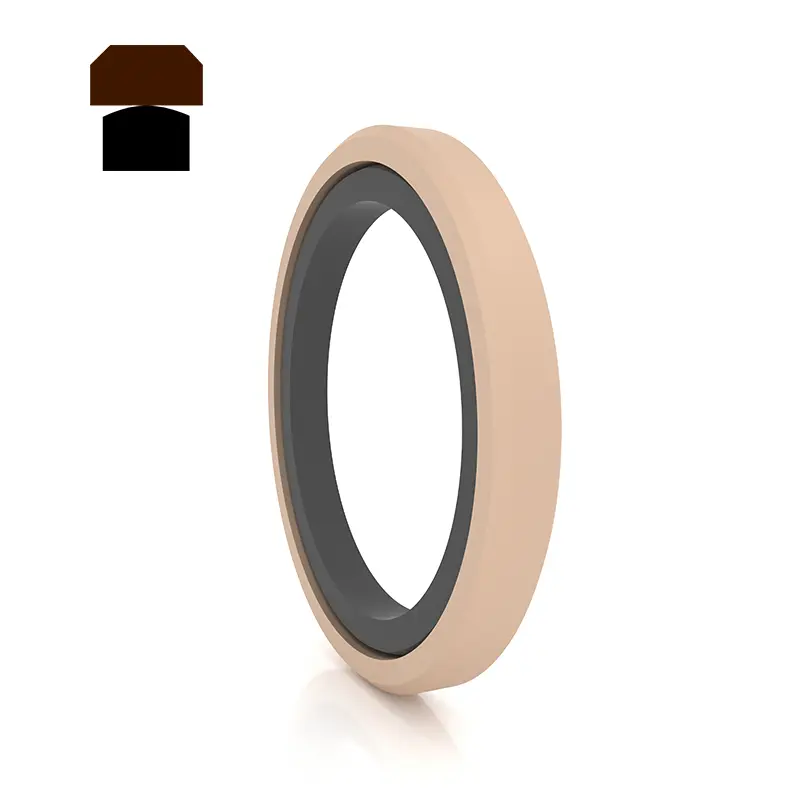

ایس پی جی ایک آئتاکار ترمیم شدہ پی ٹی ایف ای سگ ماہی کی انگوٹی اور ایک آئتاکار ربڑ کی انگوٹھی کا ایک پری لوڈ عنصر کے طور پر ایک مجموعہ ہے۔ اس میں اچھی سگ ماہی ، کم رگڑ اور چھوٹی سا ساختی جگہ کی خصوصیات ہیں۔

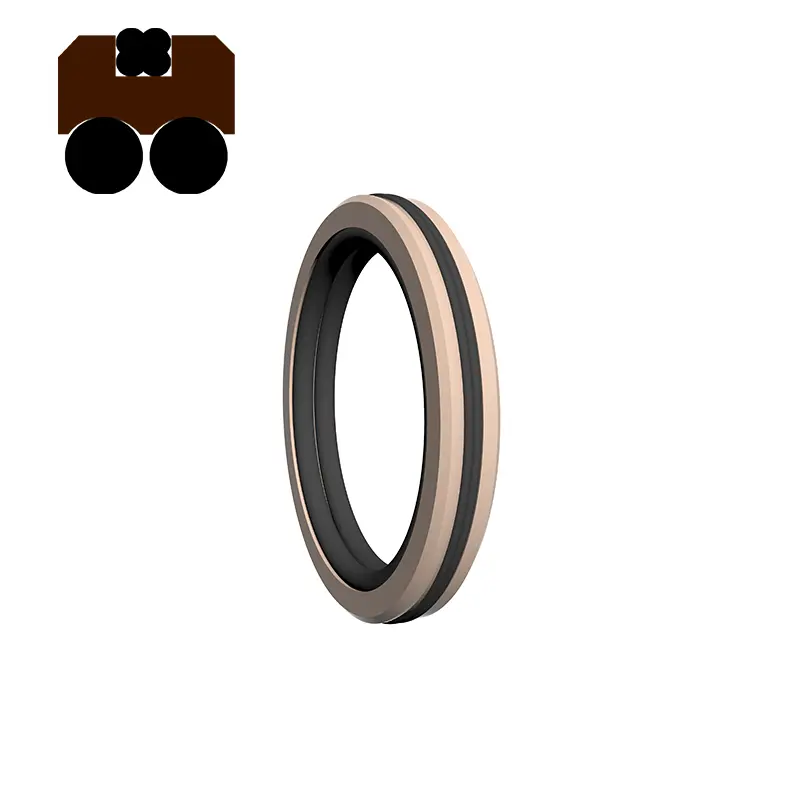

آر سی 66 ایک آئتاکار ترمیم شدہ پی ٹی ایف ای سگ ماہی کی انگوٹھی اور پری لوڈ عنصر کے طور پر او رنگ کا ایک مجموعہ ہے۔ اس میں اچھی سگ ماہی ، کم رگڑ اور چھوٹی سا ساختی جگہ کی خصوصیات ہیں۔ یہ تیز رفتار آئل سلنڈروں یا سلنڈروں کے لئے موزوں ہے۔ آر سی 67 ایک بھرے ہوئے پی ٹی ایف ای آئتاکار سگ ماہی کی انگوٹی ، دو برقرار رکھنے والی انگوٹھی ، اور ایک متفاوت السٹومر پر مشتمل ہے ، جو ہائیڈرولک ریپروکیٹنگ موشن بائیوژنل پریشر سیلنگ کے لئے موزوں ہے۔ ایلسٹومر شعاعی قوت مہیا کرتا ہے اور سگ ماہی کی انگوٹھی کے لباس کی تلافی کرتا ہے۔ برقرار رکھنے والی انگوٹھی سگ ماہی کی انگوٹھی کی حفاظت کرتی ہے اور سخت کام کے حالات میں بھی سگ ماہی کا اچھا اثر ہے۔ خصوصیات:
1. کم رگڑ ، چھوٹی شروعات مزاحمت ، ہموار حرکت ، مساوی متحرک اور جامد رگڑ ، کوئی رینگنے والا نہیں۔
2. دباؤ اور سخت حالات میں بہت زیادہ دباؤ استحکام ؛
3. اعلی زندگی ، تیل سے پاک چکنا کرنے والے مہروں کے لئے استعمال کیا جاسکتا ہے۔
4. پانی جیسے کم ویسکوسیٹی میڈیا پر مہر لگانے کے لئے استعمال کیا جاسکتا ہے۔
5. بہترین اعلی اور کم دباؤ سگ ماہی کی کارکردگی۔
RCEK V کے سائز کے سگ ماہی کی انگوٹھیوں ، ایک دباؤ کی انگوٹھی اور ایک سپورٹ رنگ کے ایک سیٹ پر مشتمل ہے ، اور ہائیڈرولک ریپروکیٹنگ موشن ون وے پریشر سگ ماہی کے لئے موزوں ہے۔ سگ ماہی کے مواد کے ساتھ ہم آہنگ چکنائی کی تنصیب کے دوران لاگو ہونا ضروری ہے۔ اسے لازمی (بند) نالی میں انسٹال نہیں کیا جاسکتا۔ یہ درمیانے اور بھاری بوجھ میں پسٹن مہروں کے لئے استعمال ہوتا ہے۔ خصوصیات:
1. مختلف قسم کے مواد دستیاب ہیں ، جو مختلف مقاصد کے مطابق بہتر طور پر ایڈجسٹ ہوسکتے ہیں۔
2. اسے سخت کام کے حالات میں استعمال کیا جاسکتا ہے اور یہ تقریبا all تمام میڈیا اور سخت حالات کے لئے موزوں ہے۔
3. اس کی طویل خدمت زندگی ہے اور اسے تیل سے پاک چکنا کرنے والے مہروں (معقول مادی انتخاب) کے لئے استعمال کیا جاسکتا ہے۔
4. سگ ماہی کی کارکردگی کو ایڈجسٹ کیا جاسکتا ہے ، اور محوری سائز کو وی شکل والے سگ ماہی کی انگوٹھیوں کو شامل یا ہٹانے سے ایڈجسٹ کیا جاسکتا ہے۔
یہ مؤثر طریقے سے کام کرسکتا ہے یہاں تک کہ اگر سگ ماہی سطح کا معیار ناقص ہو۔

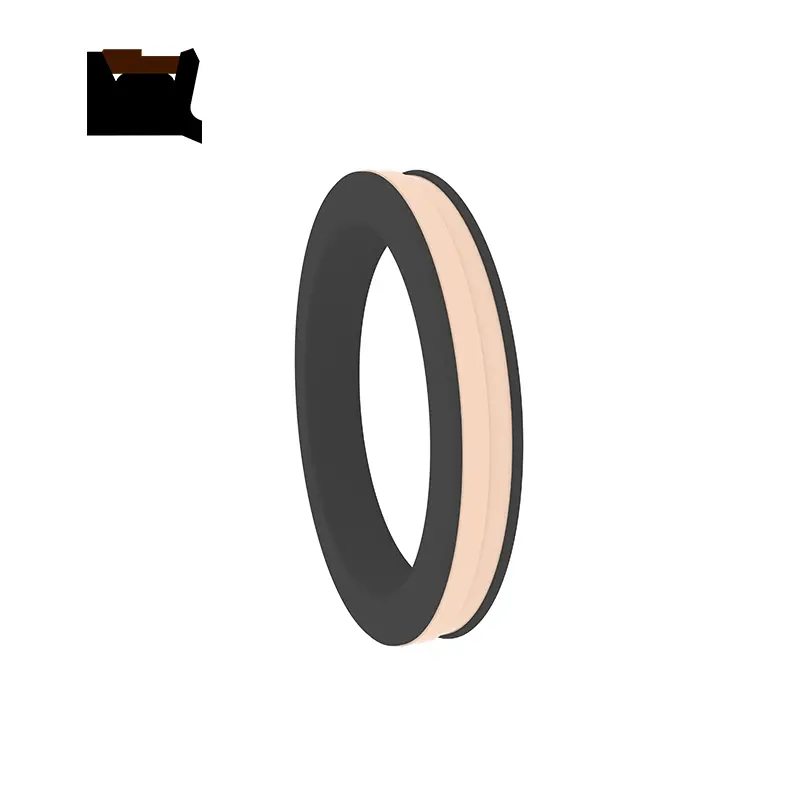

آر سی کے آر ایک پی یو سگ ماہی کی انگوٹھی اور آئتاکار ربڑ کی انگوٹھی پر مشتمل ہے ، جو ہائیڈرولک ریپروکیٹنگ موشن بائیریکشنل سگ ماہی کے لئے موزوں ہے۔ یہ گلیڈ رنگ کی مصنوعات کی ایک تکمیلی مصنوعات ہے ، جس میں گلائڈ رنگ کے مقابلے میں بہتر سگ ماہی اور دباؤ کی بحالی کی صلاحیت ہے ، اور انسٹالیشن ٹولز کی مدد کے بغیر انسٹال کیا جاسکتا ہے۔ اس کی خصوصیات:
1. اچھی متحرک اور جامد سگ ماہی کی کارکردگی ؛
2. گلائڈ رنگ سے بہتر کم پریشر سگ ماہی کی کارکردگی ، اور انسٹالیشن ٹولز کے بغیر انسٹال کیا جاسکتا ہے۔
3. کم رگڑ ، چھوٹی شروعات کی مزاحمت ، اور ہموار حرکت۔
4. لمبی زندگی ، تیل سے پاک چکنا کرنے والے مہر کے لئے استعمال کیا جاسکتا ہے۔
5. دو طرفہ دباؤ کی مہر کے لئے استعمال کیا جاسکتا ہے۔
تنصیب نالی ISO7425/1 معیار کے مطابق ہے۔

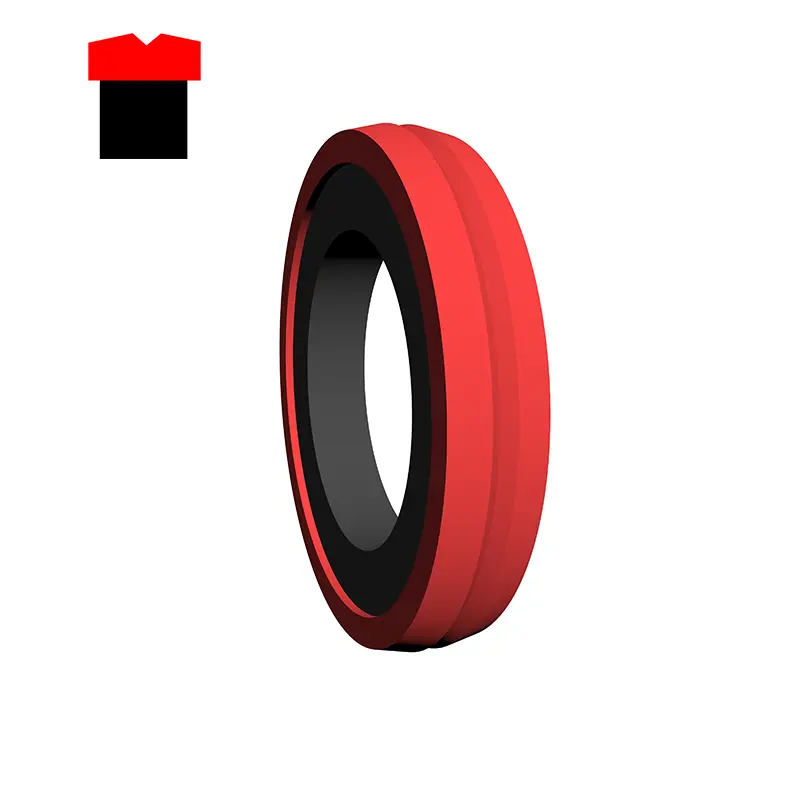

آر پی ڈبلیو ایک خصوصی شکل والی پی یو سگ ماہی کی انگوٹھی اور او سائز کی ربڑ کی انگوٹھی پر مشتمل ہے ، جو ہائیڈرولک ریپروکیٹنگ موشن بائیریکشنل پریشر سگ ماہی کے لئے موزوں ہے۔ او رنگ ریڈیل فورس مہیا کرتا ہے اور سگ ماہی کی انگوٹھی کے لباس کی تلافی کرتا ہے۔ یہ عام طور پر گائیڈ رنگ کے ساتھ مل کر استعمال ہوتا ہے۔ خصوصیات:
1. کم رگڑ ، چھوٹی شروعات مزاحمت ، ہموار حرکت ، کوئی رینگنا نہیں۔
2. دباؤ اور سخت حالات میں بہت زیادہ دباؤ استحکام ؛
3. اعلی اور کم دباؤ دونوں پر سگ ماہی کی اچھی کارکردگی ؛
تنصیب کے لئے انسٹالیشن ٹولز کی ضرورت نہیں ہے۔
ٹی ڈی اے اور ٹی ڈی ایم اے ایک خاص سائز کے ربڑ (یا پولیوریتھین) ایلسٹومر اور ایک ترمیم شدہ پی ٹی ایف ای سگ ماہی رنگ پر مشتمل ہیں ، اور ان میں اچھی سگ ماہی ، لمبی زندگی ، کم رگڑ ، کوئی رینگنے وغیرہ کی خصوصیات ہیں۔ ٹی ڈی ایم اے پسٹنوں کے دو طرفہ دباؤ سیل کرنے کے لئے موزوں ہے۔
جی جی ڈی اے میں پی ٹی ایف ای سے بھرے سگ ماہی کی انگوٹھی ، دو ایل کے سائز والے پلاسٹک سپورٹ کی انگوٹھی اور ایک لچکدار قوت او رنگ پر مشتمل ہے ، جس میں اچھی سگ ماہی ، لمبی زندگی ، کم رگڑ ، کوئی رینگنے اور دیگر خصوصیات نہیں ہیں۔ پسٹن دو طرفہ دباؤ سگ ماہی کے لئے موزوں ہے۔
آر سی یو پی سگ ماہی کی انگوٹی ایک غیر متناسب مہر ہے جو خاص طور پر پسٹن پر استعمال ہوتی ہے ، جو ہائیڈرولک ریپروکیٹنگ موشن ون وے سگ ماہی کے لئے موزوں ہے ، جس میں اچھی سگ ماہی کی کارکردگی ہے۔ نالی ISO5597 معیار کے مطابق ہے۔ شافٹ کے لئے YXD قسم کی سگ ماہی کی انگوٹھی ایک غیر متناسب مہر ہے جو خاص طور پر پسٹن پر استعمال ہوتی ہے ، جو اچھی سگ ماہی کی کارکردگی کے ساتھ ، ہائیڈرولک ایکسیپروکیٹنگ موشن ون وے سیلنگ کے لئے موزوں ہے۔ جب 12 ~ 32MPA کے تحت استعمال ہوتا ہے تو ، ایڑی پر برقرار رکھنے والی انگوٹھی کی ضرورت ہوتی ہے۔ نالی JB/ZQ4265-97 معیار کے مطابق ہے۔ خصوصیات:
1. ہلکے بوجھ اور درمیانے درجے کے بوجھ پر لاگو ؛
2۔ ہائی پریشر اور کم پریشر سگ ماہی دونوں کے لئے سگ ماہی کی اچھی کارکردگی۔
3. میڈیا کے خلاف مزاحمت کی وسیع رینج کے ساتھ ، مختلف قسم کے مواد دستیاب ہیں۔
4. آسان ڈھانچہ اور آسان تنصیب اور بحالی۔
مصنوعات کی خصوصیات اور ایپلی کیشنز:
مواد کا انتخاب:
آر سی 61 ، آر سی 62
1. O-rings کے مواد ہوسکتے ہیں: R01 نائٹریل ربڑ (NBR) ، R02 فلوروربر (FKM) ، وغیرہ۔
2. سیلنگ رنگ مواد: معیاری مواد PTFE3 ، دیگر اختیاری مواد PTFE2 ، PTFE4 ، PU ، وغیرہ۔
ٹھیک ہے
1. آئتاکار رنگ کے ملاپ کا مواد: R01 نائٹریل ربڑ
2. سگ ماہی کی انگوٹھی کا مواد: جامع تھرمو پلاسٹک مواد۔
RC63 ، RC64 ، SPG ، RC66 ، AQ ، AQF
1. O-rings کے مواد ہوسکتے ہیں: R01 نائٹریل ربڑ (NBR) ، R02 فلوروربر (FKM) ، وغیرہ۔
2. سیلنگ رنگ مواد: معیاری مواد PTFE3 ، دیگر اختیاری مواد PTFE1 ، PTFE2 ، PTFE4۔
کے ڈی اے ایس ، ٹی پی ایم
1. مماثل ربڑ کی انگوٹی مواد: R01 نائٹریل ربڑ
2. رنگ مواد کو برقرار رکھنا: نایلان PA/Polyoxymethylene POM
3. گائیڈ رنگ: نایلان PA/Polyoxymethylene POM/Polytetrafluoroethylene PTFE
جی ڈی کے کے ، آر سی 67
1. دستیاب ایلسٹومر مواد: R01 نائٹریل ربڑ (این بی آر) ، R02 فلوروربر (ایف کے ایم) ، وغیرہ۔
2. سیلنگ رنگ مواد: معیاری مواد PTFE3 ، دیگر اختیاری مواد PTFE2 ، PTFE4۔
3. رنگ مواد کو برقرار رکھنا: POM/PA/PTFE ، PTFE مواد استعمال کیا جاتا ہے جب درجہ حرارت 100 ڈگری سے زیادہ ہوجاتا ہے۔
rcek
1. رنگ مواد پریس
2. وی رنگ مواد
3. سپورٹ رنگ مواد: نائٹریل کپڑا ، فلوروربر کلاتھ ، نایلان ، پولی آکسیمیٹیلین ، پولی ٹیٹرافلووروتھیلین
آر سی کے آر ، آر پی ڈبلیو
1. آئتاکار رنگ کے مواد سے ملاپ: RO1 نائٹریل ربڑ (NBR)
2. سگ ماہی رنگ مواد: پنجابب
yxd
اختیاری نائٹریل ربڑ (R01) ، فلوروربر (R02) ، پولیوریتھین (PU) ، وغیرہ۔
ترتیب دینے کی مثال:
آرڈر ماڈل RC61-40X29X4.2-PTFE3-R01 آرڈرنگ ماڈل RC61-B-40X29X4.2-PTFE3-R02
RC61-GLYD رنگ RC61-B-HOLE CEAL DXDX L-MATERAL کوڈ

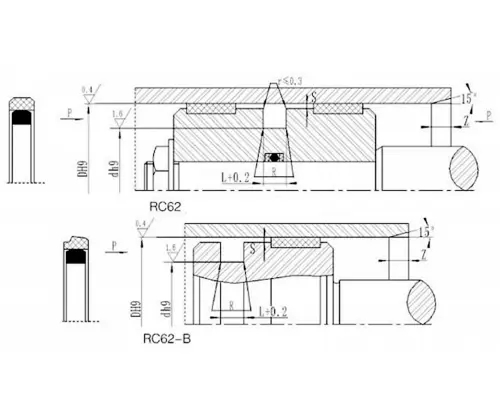

RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3 ، R01 میٹریل کوڈ
آرڈر ماڈل Ok-80x59x8 سلنڈر قطر x گروو قطر x گروو چوڑائی
آرڈر ماڈل RC63-80-PTFE3-R01 یا SPGC-80-PTFE3-R01
RC63/SPGC-Model 80- سلنڈر قطر D PTFE3-PTFE میٹریل کوڈ R01-O- رنگ مواد کا کوڈ

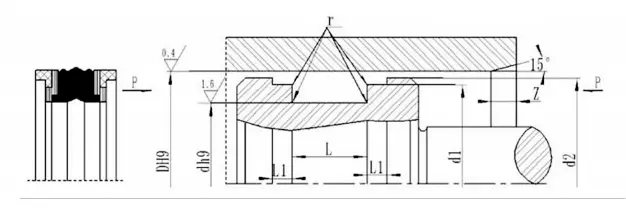

آرڈر ماڈل KDAS-80X60X22.4 سلنڈر قطر X گروو قطر X گروو چوڑائی (L)
آرڈر ماڈل TPM-80X60X22.4 سلنڈر قطر X گروو قطر X گروو چوڑائی (L)
ترتیب دینے کی مثال: GDKK-80*62*43*22.5-R01
آرڈر ماڈل RC64-80-PTFE3-R01
RC64-ماڈل 80-سلنڈر قطر D PTFE3-PTFE میٹریل کوڈ R01-O- رنگ میٹریل کوڈ
ترتیب دینے کی مثال: SPG-D*D*L-PTFE3-R01 (بیرونی قطر*اندرونی قطر*گروو چوڑائی) PTFE3 ، R01-مادی کوڈ
RC66
آرڈر ماڈل RC67-100X85X12.5-PTFE3-R01 یا SPGW-100X85X12.5-PTFE3 -R01
ماڈل سلنڈر قطر X گروو نچلی قطر X گروو چوڑائی PTFE3-ترمیم شدہ PTFE میٹریل کوڈ R01 ایلسٹومر میٹریل کوڈ
rcek
| ماڈل | مواد | قابل اطلاق حد | سگ ماہی |
| rcek-a | وی رنگ: این بی آر کپڑا ، دباؤ کی انگوٹھی ، سپورٹ رنگ: این بی آر کپڑا/پی اے/پوم/پی ٹی ایف ای | عام درجہ حرارت ، زیادہ دباؤ | اچھا |
| rcek-b | وی رنگ: ایف کے ایم کپڑا ، دباؤ کی انگوٹھی ، سپورٹ رنگ: ایف کے ایم کپڑا/پی ٹی ایف ای | اعلی درجہ حرارت ، زیادہ دباؤ | اچھا |
| rcek-c | وی رنگ: این بی آر ، پریشر کی انگوٹھی ، سپورٹ رنگ: این بی آر کپڑا/پی اے/پوم/پی ٹی ایف ای | عام درجہ حرارت ، درمیانے اور کم دباؤ | عمدہ |
| rcek-d | وی رنگ: ایف کے ایم ، پریشر رنگ ، سپورٹ رنگ: ایف کے ایم کپڑا/پی ٹی ایف ای | اعلی درجہ حرارت ، درمیانے اور کم دباؤ | عمدہ |
| rcek-e | وی رنگ: این بی آر اور این بی آر کپڑا مجموعہ ، دباؤ کی انگوٹھی ، سپورٹ رنگ: این بی آر کپڑا/پی اے/پوم/پی ٹی ایف ای | عام درجہ حرارت ، درمیانے اور زیادہ دباؤ | عمدہ |
| rcek-f | وی رنگ: ایف کے ایم اور ایف کے ایم کپڑے کا مجموعہ ، دباؤ کی انگوٹھی ، سپورٹ رنگ: ایف کے ایم کپڑا/پی ٹی ایف ای | اعلی درجہ حرارت ، درمیانے اور اعلی دباؤ | میلہ |
| rcek-g | وی رنگ ، دباؤ کی انگوٹھی ، سپورٹ رنگ: PTFE1/PTFE2/PTFE3/PTFE4 | اعلی درجہ حرارت اور ہائی پریشر سنکنرن میڈیا | عمدہ |
| rcek-h | وی رنگ: پی یو ، پریشر کی انگوٹھی ، معاونت کی انگوٹھی: پی یو/پی اے/پوم/پی ٹی ایف ای | عام درجہ حرارت ، درمیانے اور زیادہ دباؤ | سگ ماہی |
| آرڈر ماڈل RCEK-A-120 × 95x25.3 ماڈل سلنڈر قطر X گروو نیچے قطر X گروو چوڑائی | |||
aq
aqf
آر سی کے آر
آر پی ڈبلیو
ٹی ڈی اے
چیمفر لمبائی
| سلنڈر قطر کی حد | چیمفر لمبائی e≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
ٹی ڈی ایم اے
جی جی ڈی اے
rcup
ترتیب دینے کی مثال: آرڈر ماڈل RCUP D63 × 48 × 10 سلنڈر قطر × گروو قطر × مہر کی اونچائی
yxd
آرڈر ماڈل YXD63 × 51 × 14-R01 سلنڈر قطر × گروو قطر × مہر اونچائی مادی کوڈ
وضاحتیں:

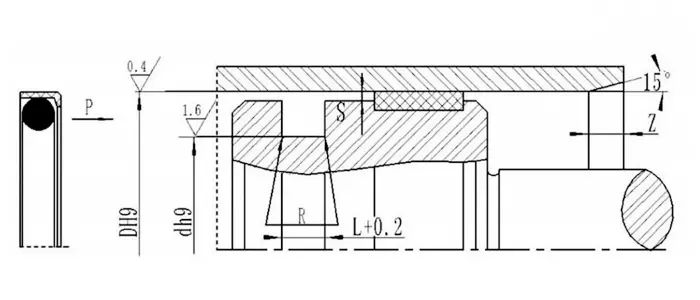

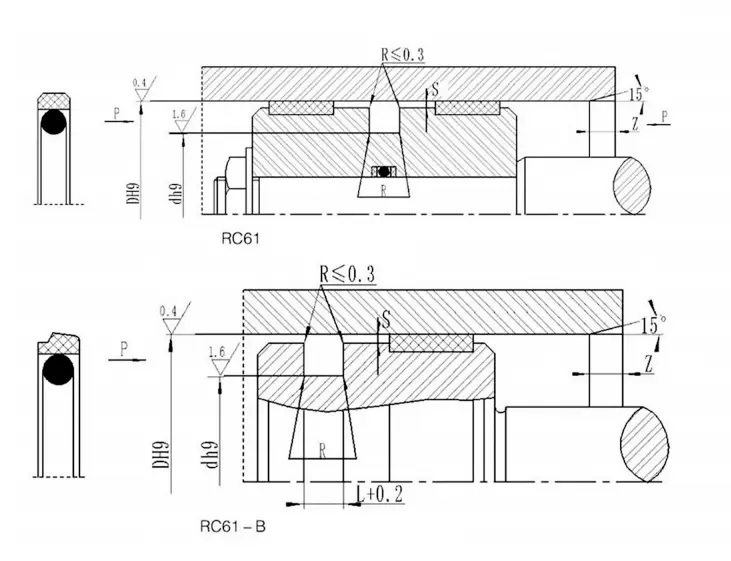

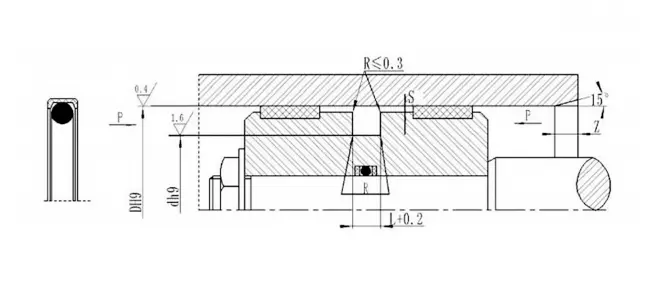

RC61| یپرچر کی حد D H9 |
نالی قطر D H9 |
نالی کی چوڑائی L+0.2 |
شعاعی کلیئرنس سمیکس | گول کونے rmax |
چیمفر زیمین |
او رنگ تار قطر | |||
| معیاری قسم | ہلکا بوجھ | بھاری بوجھ | 0 ~ 20MPA | 20 ~ 40MPA | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| نوٹ: 1. سوراخ قطر ≤30 ملی میٹر کے لئے ، کھلی نالی کو استعمال کرنے کی سفارش کی جاتی ہے۔ | |||||||||
| 2. دباؤ کے لئے> 40MPA ، مہر کا جڑ علاقہ S MAX H8/F8 فٹ رواداری کا استعمال کرتا ہے | |||||||||
| یپرچر کی حد D H9 |
نالی قطر D H9 |
نالی کی چوڑائی L+0.2 |
شعاعی کلیئرنس سمیکس | گول کونے rmax |
چیمفر زیمین |
|
| 0-20MPA | 20 ~ 40MPA | |||||
| 20 ~ 49.9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| نوٹ: 1. سوراخ قطر ≤ 30 ملی میٹر کے لئے ، کھلی نالی کو استعمال کرنے کی سفارش کی جاتی ہے۔ | ||||||
| 2. دباؤ> 40MPA کے لئے ، مہر کا جڑ علاقہ S MAX H8/F8 فٹ رواداری کا استعمال کرتا ہے۔ | ||||||
| ماڈل | ڈی ایچ 9 | DH9 | L+0.2 | D1 | ماڈل | ڈی ایچ 9 | DH9 | L+0.2 | D1 | ماڈل | ڈی ایچ 9 | DH9 | L+0.2 | D1 |
| اوکے 25*16*4.2 | 25 | 16 | 4.2 | 24.3 | اوکے 90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | Ok-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| اوکے -32*21*4.2 | 32 | 21 | 4.2 | 31.3 | اوکے 95*74*8.0 | 95 | 74 | 8.0 | 94.0 | Ok-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| اوکے 40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | اوکے -100*79*8.0 | 100 | 79 | 8.0 | 99.0 | اوکے 180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| اوکے 40*29*4.2 | 40 | 29 | 4.2 | 39.3 | اوکے 100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | Ok-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| اوکے -50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | اوکے 105*84*8.0 | 105 | 84 | 8.0 | 103.8 | اوکے -200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| اوکے -50*39*4.2 | 50 | 39 | 4.2 | 49.3 | اوکے 110*89*8.0 | 110 | 89 | 8.0 | 108.8 | اوکے 210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| اوکے 60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | Ok-110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | اوکے -220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| اوکے -60*49*4.2 | 60 | 49 | 4.2 | 59.3 | Ok-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | اوکے -230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| اوکے 63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | اوکے -120*99*8.0 | 120 | 99 | 8.0 | 118.3 | اوکے -240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| اوکے 63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | اوکے -125*104*8.0 | 125 | 104 | 8.0 | 123.8 | اوکے -250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| اوکے 70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | اوکے -125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | اوکے 280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| اوکے 70*59*4.2 | 70 | 59 | 4.2 | 69.3 | اوکے -130*109*8.0 | 130 | 109 | 8.0 | 128.8 | اوکے 300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| اوکے 75*54*8.0 | 75 | 54 | 8.0 | 74.2 | اوکے -130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | اوکے 320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| Ok-75*59.5*6.3 | 75 | 59.5 | 6.3 | 74.0 | Ok-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | اوکے 330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| اوکے -80*59*8.0 | 80 | 59 | 8.0 | 79.0 | اوکے 135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | اوکے 350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| اوکے 80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | Ok-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | اوکے 370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| اوکے 85*64*8.0 | 85 | 64 | 8.0 | 84.0 | Ok-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | اوکے 420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| اوکے 90*69*8.0 | 90 | 69 | 8.0 | 89.0 | اوکے -150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|
| یپرچر کی حد D H9 |
نالی قطر D H9 | نالی کی چوڑائی L+0.2 |
شعاعی کلیئرنس Sایم اےx |
گول کونے rmax |
چیمفر Zمنٹ |
او رنگ تار قطر dO |
|

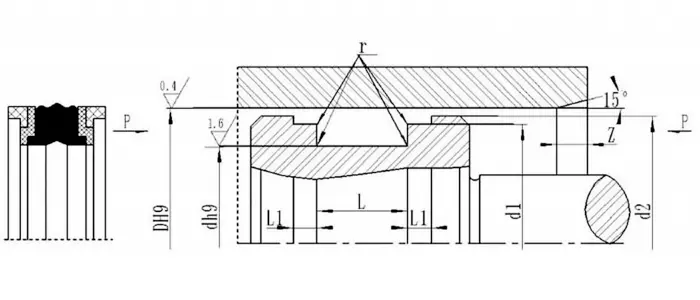

| ہائیڈرولک | نیومیٹک اور ہائیڈرولک کم رگڑ | ||||||
| 6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
| ماڈل | سائز | ماڈل | سائز | ||||||||||
| D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
| کے ڈی اے ایس -20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | کے ڈی اے ایس -30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |

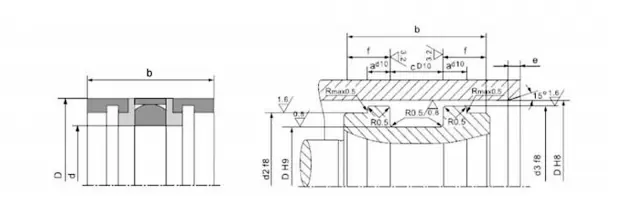

| مصنوعات کا نمبر | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |

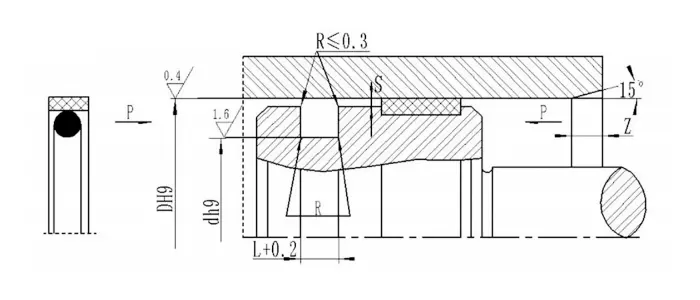

| یپرچر کی حد D H9 |
نالی قطر ڈی ایچ 9 |
نالی کی چوڑائی L+0.2 |
گول کونے rmax |
شعاعی کلیئرنس smax |
چیمفر زیمین |
او رنگ تار قطر dO |
| 14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| نوٹ: سلنڈر قطر ≤30 ملی میٹر کے لئے ، کھلی نالی کی سفارش کی جاتی ہے۔ | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| ترتیب دینے کی مثال: RC66-D*D*L-PTFE3-R01 (بیرونی قطر*اندرونی قطر*گروو چوڑائی) PTFE3 ، R01- مادی کوڈ | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|

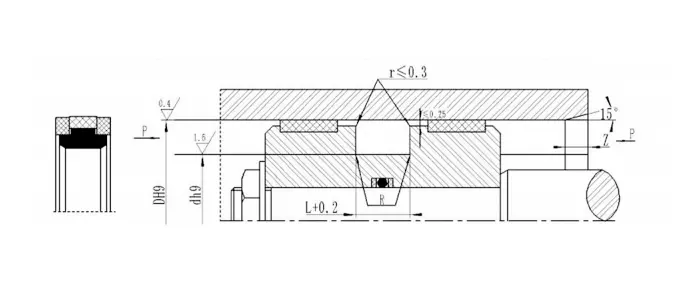

||||
| نوٹ: طول و عرض اس جدول میں درج نہیں ہیں ، براہ کرم ہم سے رابطہ کریں۔ | ||||||||||||||||||
| ڈی ایچ 9 | D H9 | L+0.2 | Z | R |
|
ڈی ایچ 9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| وضاحتیں اور طول و عرض | ||||||||||
| سلنڈر قطر | نیچے قطر | بیس قطر | چوڑائی | گائیڈ منٹ |
|
سلنڈر قطر | نیچے قطر | بیس قطر | چوڑائی | گائیڈ منٹ |
| ڈی ایچ 9 | D H9 | D 1 | L | Z | ڈی ایچ 9 | D H9 | D 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| ترتیب دینے والی مثال AQ0800 80 × 64.5 × 6.3 (D × D × L) PTFE3-R01 PTFE3 R01-مادی کوڈ | ||||||||||||||||
| مصنوعات کا نمبر | D | d | L+0.2 | Rایم اےx |
|
مصنوعات کا نمبر | D | d | L+0.2 | Rایم اےx |
|
مصنوعات کا نمبر | D | d | L+0.2 | Rایم اےx |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| ADD0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| ترتیب دینے کی مثال AQF0800 80 × 67 × 8.3 (D × D × L) PTFE3-R01 میٹریل کوڈ | ||||||||||||||||
| مصنوعات کا نمبر |
D H9 |
d H9 |
L+0.2 | Rایم اےx |
|
مصنوعات کا نمبر |
D H9 |
d H9 |
L+0.2 | Rایم اےx |
|
مصنوعات کا نمبر |
D H9 |
d H9 |
L+0.2 | Rایم اےx |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||

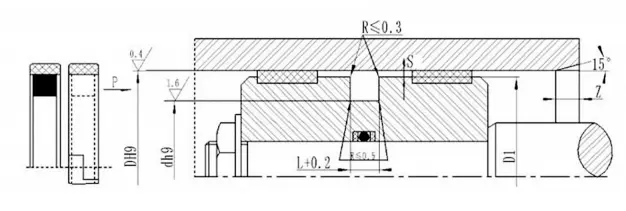

| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |

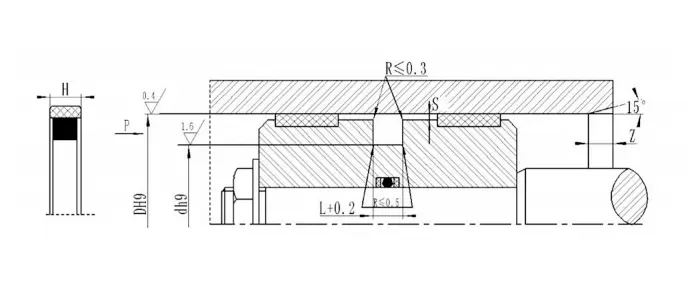

| یپرچر کی حد D H9 |
نالی قطر D H9 |
نالی کی چوڑائی L+0.2 |
شعاعی کلیئرنس سمیکس | گول کونے rmax |
چیمفر Z |
او رنگ تار قطر | |||
| معیاری قسم آر پی ڈبلیو |
ہلکا بوجھ RPW-Q |
بھاری بوجھ RPW-Z |
0 ~ 20MPA | 20-40MPA | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| نوٹ: 1. سوراخ قطر ≤ 30 ملی میٹر کے لئے ، کھلی نالی کو استعمال کرنے کی سفارش کی جاتی ہے۔ | |||||||||
| 2. دباؤ> 40MPA کے لئے ، مہر کا جڑ علاقہ H8/F8 فٹ رواداری کا استعمال کرتا ہے۔ | |||||||||
|
|
|||||||||||||
| آرڈر نمبر | ڈی ایچ 8 | DH9 | L+0.2 |
|
آرڈر نمبر | ڈی ایچ 8 | DH9 | L+0.2 |
|
آرڈر نمبر | ڈی ایچ 8 | DH9 | L+0.2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| نوٹ: اگر مطلوبہ وضاحتیں اس جدول میں نہیں ہیں تو ، ہم سے رابطہ کریں۔ | |||||||||||||

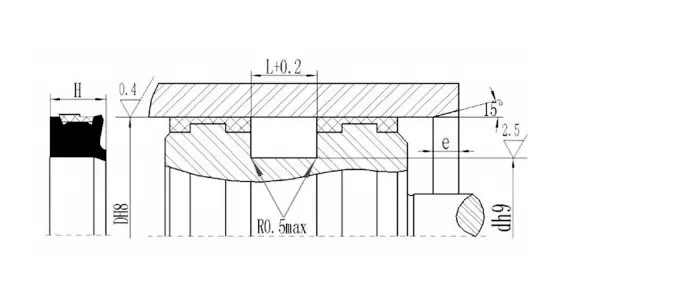

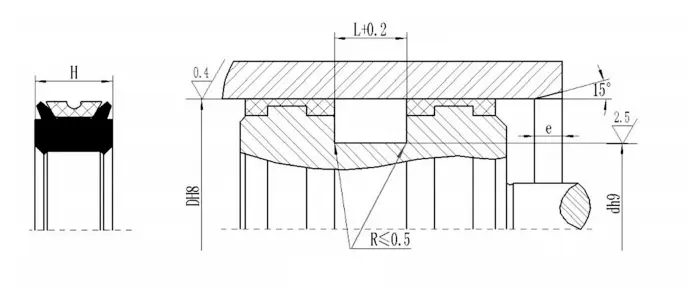

| تنصیب کے طول و عرض |
|
|
|
|
|
|
|
|
|
|
|
چیمفر لمبائی | |||||
| سلنڈر ویاٹر ڈی ایچ 8 | نالی کے نیچے قطر کا قطر | سلاٹ کی چوڑائی L+0.2 | مہر کی اونچائی h |
|
|
سلنڈر قطر کی حد | چیمفر لمبائی e≥ | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| آرڈر نمبر | ڈی ایچ 8 | DH9 | L+0.2 |
|
آرڈر نمبر | ڈی ایچ 8 | DH9 | L+0.2 |
|
آرڈر نمبر | ڈی ایچ 8 | DH9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| نوٹ: مطلوبہ وضاحتیں اس جدول میں نہیں ہیں ، بلکہ تیار کی جاسکتی ہیں۔ براہ کرم ہم سے رابطہ کریں۔ | |||||||||||||||||

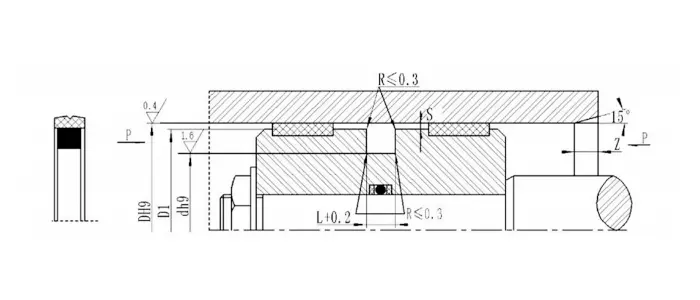

| تنصیب کے طول و عرض |
|
|
|
|
|
|
چیمفر لمبائی | |||||||
|
|
|
|
|
سلنڈر قطر کی حد | چیمفر لمبائی e≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| سلنڈر قطر ڈی ایچ 8 | نالی کے نیچے قطر DH9 | سلاٹ کی چوڑائی l+0.2 | مہر کی اونچائی h |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| آرڈر نمبر | D H8 | D H9 | L+0.2 |
|
آرڈر نمبر | D H8 | D H9 | L+0.2 |
|
آرڈر نمبر | D H8 | D H9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | جی جی ڈی اے 1050 | 105 | 85 | 10 | جی جی ڈی اے 2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | جی جی ڈی اے 1100 | 110 | 90 | 10 | جی جی ڈی اے 2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | جی جی ڈی اے 1150 | 115 | 95 | 10 | جی جی ڈی اے 3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | جی جی ڈی اے 1200 | 120 | 100 | 10 | جی جی ڈی اے 3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | جی جی ڈی اے 1250 | 125 | 105 | 10 | جی جی ڈی اے 3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | جی جی ڈی اے 1300 | 130 | 110 | 10 | جی جی ڈی اے 3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | جی جی ڈی اے 1350 | 135 | 115 | 10 | جی جی ڈی اے 4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | جی جی ڈی اے 1400 | 140 | 120 | 10 | جی جی ڈی اے 4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | جی جی ڈی اے 1500 | 150 | 130 | 10 | جی جی ڈی اے 4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | جی جی ڈی اے 1600 | 160 | 140 | 10 | جی جی ڈی اے 4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | جی جی ڈی اے 1700 | 170 | 150 | 10 | جی جی ڈی اے 5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | جی جی ڈی اے 1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | جی جی ڈی اے 1900 | 190 | 170 | 10 | جی جی ڈی اے 6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | جی جی ڈی اے 2000 | 200 | 172 | 13 | جی جی ڈی اے 6300 | 630 | 594 | 20 | |||
| جی جی ڈی اے 1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| نوٹ: مطلوبہ وضاحتیں اس جدول میں نہیں ہیں ، بلکہ تیار کی جاسکتی ہیں۔ براہ کرم ہم سے رابطہ کریں۔ دستیاب زیادہ سے زیادہ مصنوعات 1600 ملی میٹر ہے۔ | ||||||||||||||
| اخراج کا فرق |
|
|
|
|
|
|
|
|
|
|
|
||
| دباؤ ایم پی اے | اخراج گیپ سمیکس |
|
|
|
|||||||||
| سلنڈر قطر D≤60 ملی میٹر | سلنڈر قطر d> 60 ملی میٹر |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|

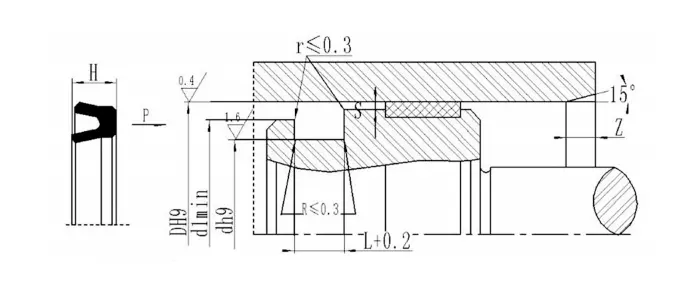

||||||||
| سائز چارٹ | |||||||||||||
| مصنوعات کا نمبر | D | d | H | L | D1 |
|

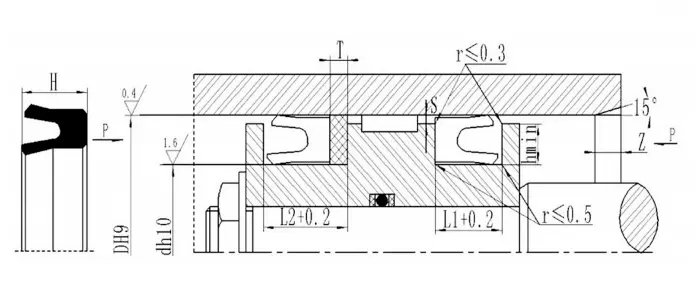

مصنوعات کا نمبر | D | d | H | L | D1 | |
| RCUP30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | rcup40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| rcup30*15*10 | 30 | 15 | 10 | 11 | 19 | rcup40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| rcup30*20*8 | 30 | 20 | 8 | 9 | 24 | rcup40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | rcup45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| rcup35*20*10 | 35 | 20 | 10 | 11 | 25 | rcup50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| rcup35*25*8 | 35 | 25 | 8 | 9 | 29 | rcup50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| rcup35*27*10 | 35 | 27 | 10 | 11 | 30 | rcup50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| rcup40*25*10 | 40 | 25 | 10 | 11 | 30 | rcup50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| rcup40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | rcup50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| rcup40*30*10 | 40 | 30 | 10 | 11 | 34 | rcup50*40*8 | 50 | 40 | 8 | 9 | 43 | ||
| مصنوعات کا نمبر | D | d | H | L1 | L2 | T |
|
مصنوعات کا نمبر | D | d | H | L1 | L2 | T |
| yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | YXD55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| yxd12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | YXD56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| yxd14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | YXD60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| yxd16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | YXD63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| yxd18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | YXD65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| YXD20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | YXD70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| YXD22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | YXD75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| YXD24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | YXD78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| YXD25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | YXD80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| YXD28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | YXD85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| YXD30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | YXD90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| YXD32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | YXD95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| YXD35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | YXD100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
پتہ
نمبر۔
ٹیلی فون
ای میل
