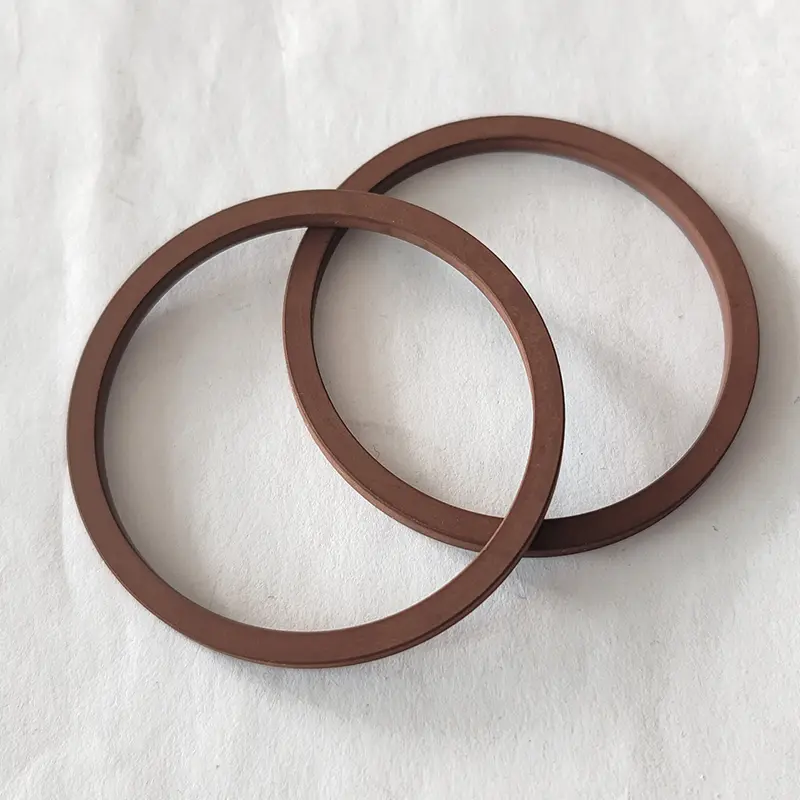

جامد مہروں کا رخ کرنا

ہم مستحکم مہروں کے حل کی ایک پوری رینج فراہم کرتے ہیں ، جس میں معیاری عمومی مقصد اور ہائی پریشر خصوصی مصنوعات کا احاطہ کیا جاتا ہے۔ RCFL106/102 اور RCK126 بنیادی ماڈل ہیں جو سادہ ساخت اور وسیع اطلاق کے ساتھ ہیں۔ RCS130/131 اور RCFL108 نالی ایمبیڈنگ کے استحکام کو یقینی بنانے کے لئے اخراج بیرونی قطر کی تنصیب کے ڈیزائن کو اپنائیں۔ RCK120/127 اور اسی طرح کی دیگر سیریز کی مصنوعات اخراج کے اندرونی قطر کی تنصیب کے ذریعہ ایک ہی قابل اعتماد کو حاصل کرتی ہیں۔

فلانج سگ ماہی کی ضروریات کے جواب میں ، RCF110 اور RCR118 دونوں سمتوں میں دباؤ برداشت کرسکتے ہیں ، اور آرڈر دیتے وقت دباؤ کی سمت کا اشارہ کرنا ضروری ہے۔ پروڈکٹ لائن مکمل طور پر ہائی پریشر کے کام کے حالات پر کم دباؤ کا احاطہ کرتی ہے ، اور یہ مواد پہننے والا مزاحم اور سنکنرن مزاحم ہے ، اور ہائیڈرولک سسٹم ، پائپ لائن رابطوں اور صنعتی آلات کی مہر میں وسیع پیمانے پر استعمال ہوتا ہے۔

مصنوعات کی خصوصیات اور ایپلی کیشنز:

درخواست: عمومی مقصد ، ID مہر ، OD مہر ، محوری مہر

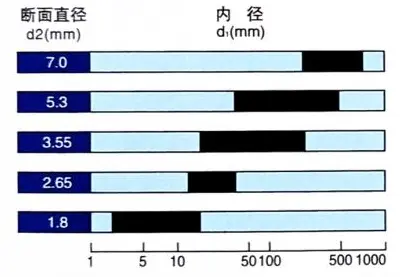

او رنگ کی وضاحتیں اور نالی

آرڈر سائز

φd1 ...... اندرونی قطر

φd2 ...... سیکشن قطر

ترتیب دینے کی مثال

ماڈل: RCFL106

اندرونی قطر سیکشن قطر: 14x1.8

مواد: این بی آر

درخواست

اندر سے دباؤ: O- رنگ کے قطر سے کمپریسڈ کیا جاتا ہے

باہر سے دباؤ: O- رنگ کے اندر سے قطر سے دبے ہوئے ہیں

او رِنگس میں مینوفیکچرنگ رواداری کا عین مطابق ہے۔ قابل اجازت رواداری کو DIN3771 اور ISO3601/1 (7 ملی میٹر تک کراس سیکشن قطر ، اندرونی قطر 670 ملی میٹر تک) کے مطابق معیاری بنایا گیا ہے۔ متعلقہ رواداری مندرجہ ذیل جدول میں دکھائی گئی ہے۔

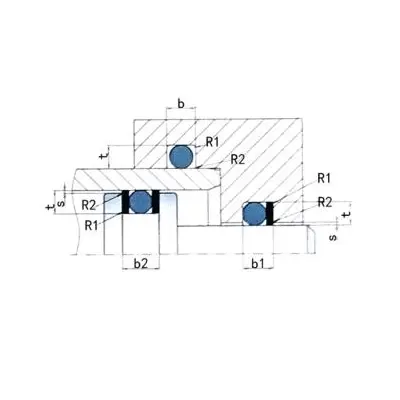

نالی کا سائز

سیکشن D2	نالی کی گہرائی t						نالی چوڑائی یونٹ: ملی میٹر (+0.20)			رداس R1 ملی میٹر
ملی میٹر	جامد		متحرک (ہائیڈرولک)		متحرک (نیومیٹک)		بی کوئی برقرار نہیں ہے	B1 1 برقرار رکھنے والی انگوٹھی	B2 2 برقرار رکھنے کی انگوٹھی
1.00	0.65	± 0.05	0.75	± 0.02	0.80	± 0.02	1.4	2.4	3.4	0.2-0.4
1.50	1.05		1.20		1.25		2.0	3.0	4.0	0.2-0.4
1.80	1.30		1.45		1.55		2.4	3.4	4.4	0.2-0.4
2.00	1.50		1.65		1.75		2.7	3.7	4.7	0.2-0.4
2.50	1.95		2.10		2.20		3.4	4.9	6.4	0.2-0.4
2.65	2.05		2.25		2.35		3.6	5.1	6.6	0.2-0.4
3.00	2.40		2.55		2.70		4.2	5.7	7.2	0.2-0.4
3.50	2.80	± 0.07	3.05	± 0.05	3.20	± 0.05	4.8	5.3	7.8	0.3-0.6
3.55	2.85		3.10		3.25		4.8	6.3	7.8	0.3-0.6
4.00	3.25		3.50		3.65		5.4	6.9	8.4	0.3-0.6
5.00	4.15	± 0.10	4.45		4.65		6.8	8.8	10.8	0.3-0.6
5.30	4.40		4.70		4.90		7.2	9.3	11.2	0.6-1.0
7.00	5.85		6.25		6.55		9.6	12.1	14.6	0.6-1.0
8.40	7.10		7.50		7.90		12.9	13.4	15.6	0.6-1.0
