سیل گائیڈ کی انگوٹی کا رخ کرنا

روچین مہریں سیل گائیڈ کی انگوٹھیوں کو موڑنے کی ایک پوری رینج فراہم کرتی ہیں ، جس میں آئل سلنڈروں/سلنڈروں کی پسٹن اور پسٹن راڈ گائیڈ کی ضروریات کا احاطہ کیا جاتا ہے ، جو بند نالی کی تنصیب کے لئے موزوں ہے ، اور کھلی/غیر کھلے کھلے کے لچکدار انتخاب کی حمایت کرتا ہے۔ ہم نئے اور پرانے صارفین کے ساتھ طویل مدتی کوآپریٹو تعلقات قائم کرنے کے منتظر ہیں ، آپ کو فیکٹری کی تازہ ترین قیمتوں اور اپنی مرضی کے مطابق حل فراہم کرتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

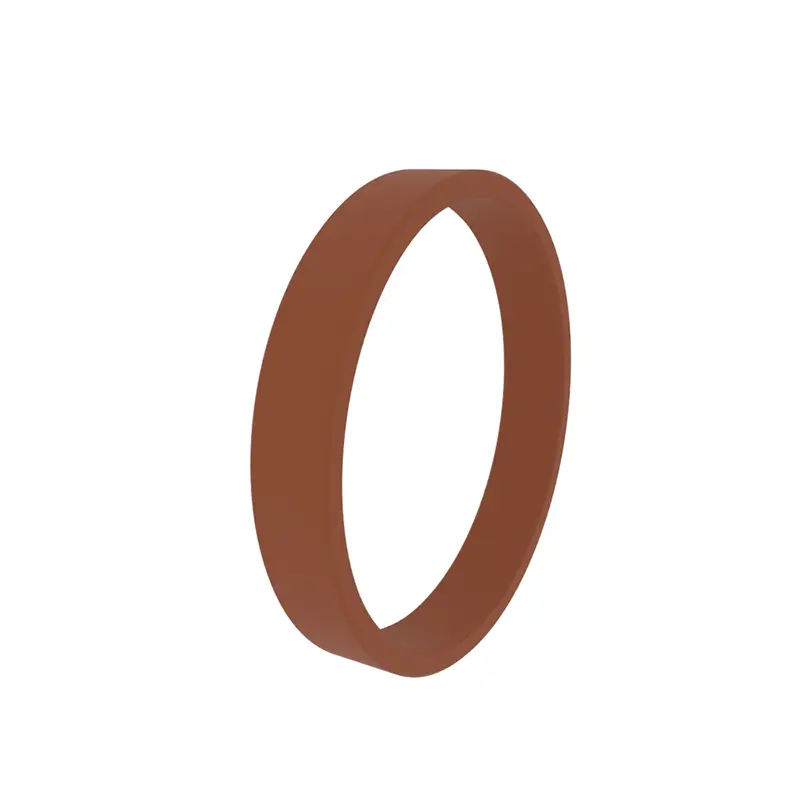

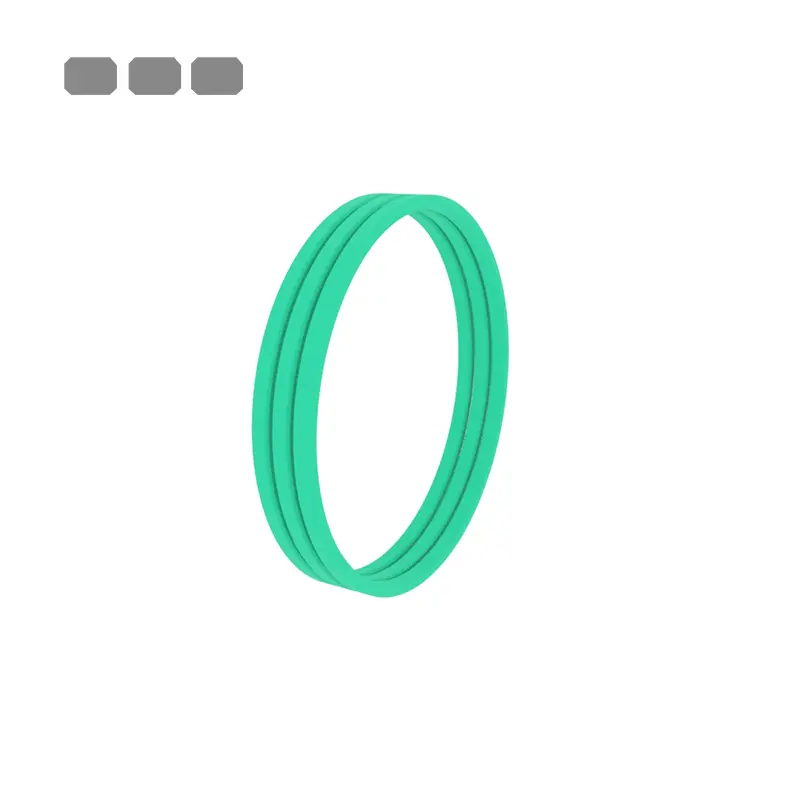

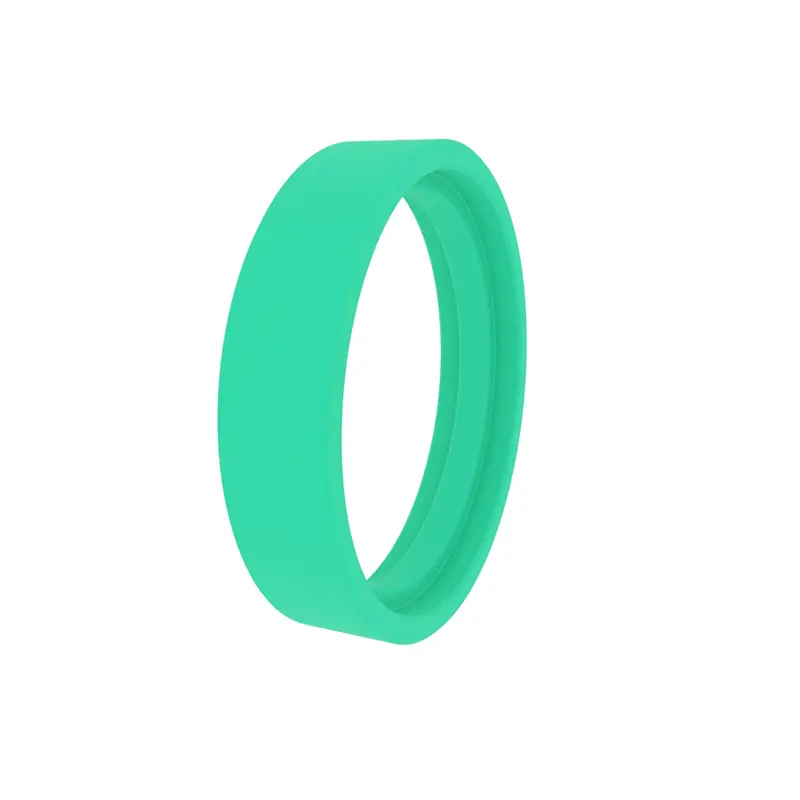

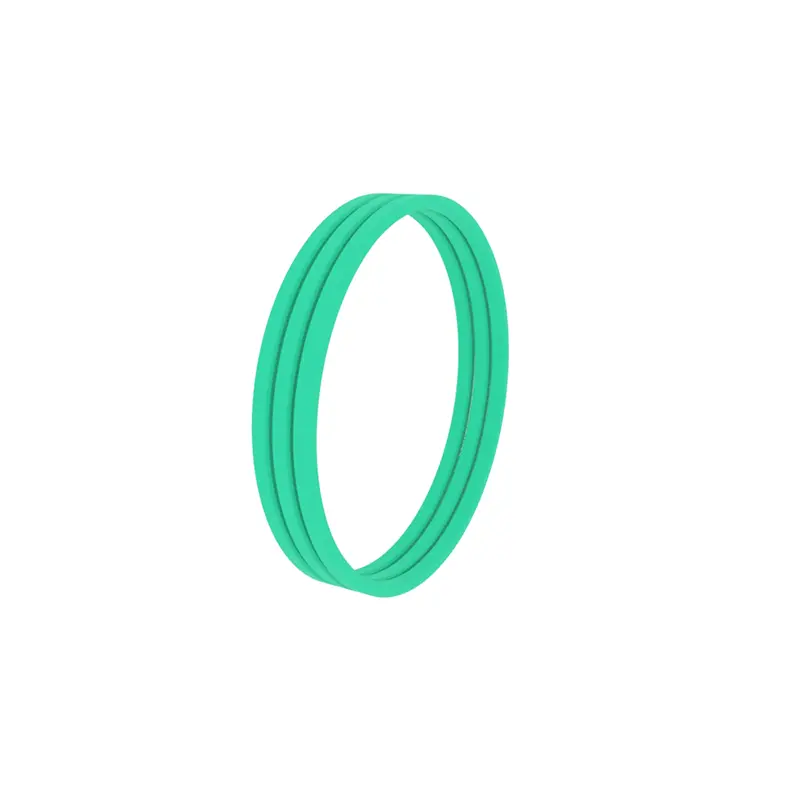

ہماری ٹرننگ سیل گائیڈ کی انگوٹی ہائیڈرولک سلنڈروں ، نیومیٹک سسٹم ، صنعتی مشینری اور دیگر شعبوں میں وسیع پیمانے پر استعمال ہوتی ہے۔ ہم کسٹمر کی ضرورت کے مطابق اپنی مرضی کے مطابق حل فراہم کرسکتے ہیں تاکہ سامان کی آپریشن کی کارکردگی اور سیلنگ کی وشوسنییتا کو بہتر بنانے میں مدد ملے۔ مختلف خصوصیات کے مطابق ، ہم نے ٹرننگ سیل گائیڈ رنگ کو مختلف ماڈل سیریز میں تقسیم کیا ہے۔

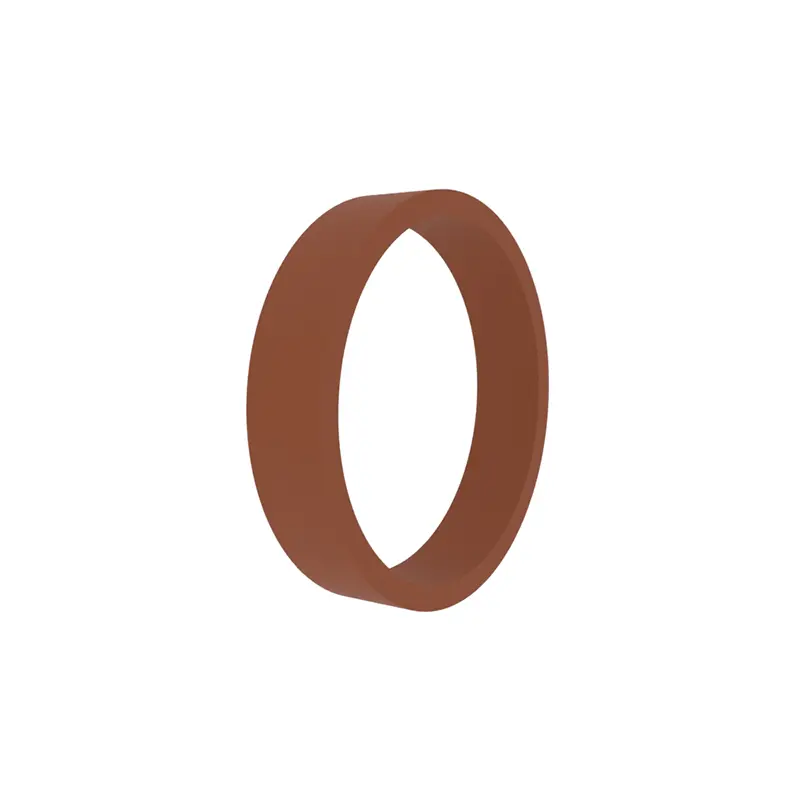

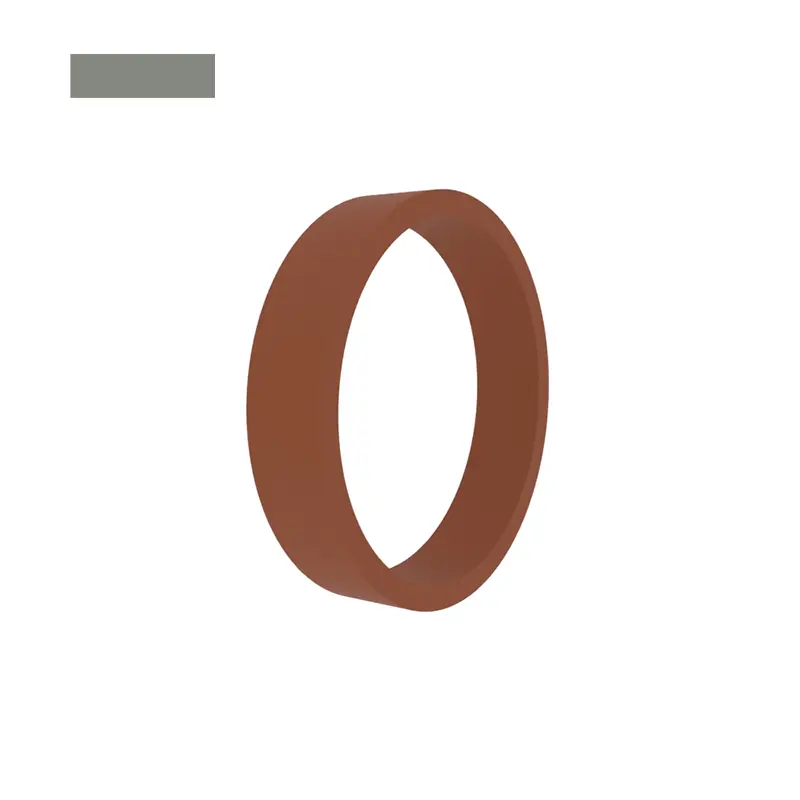

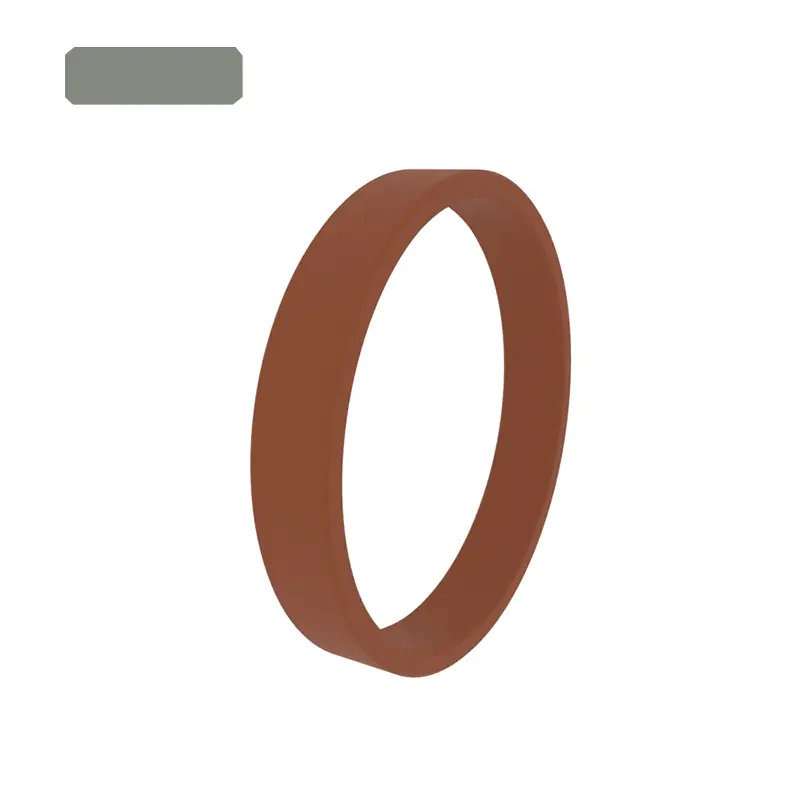

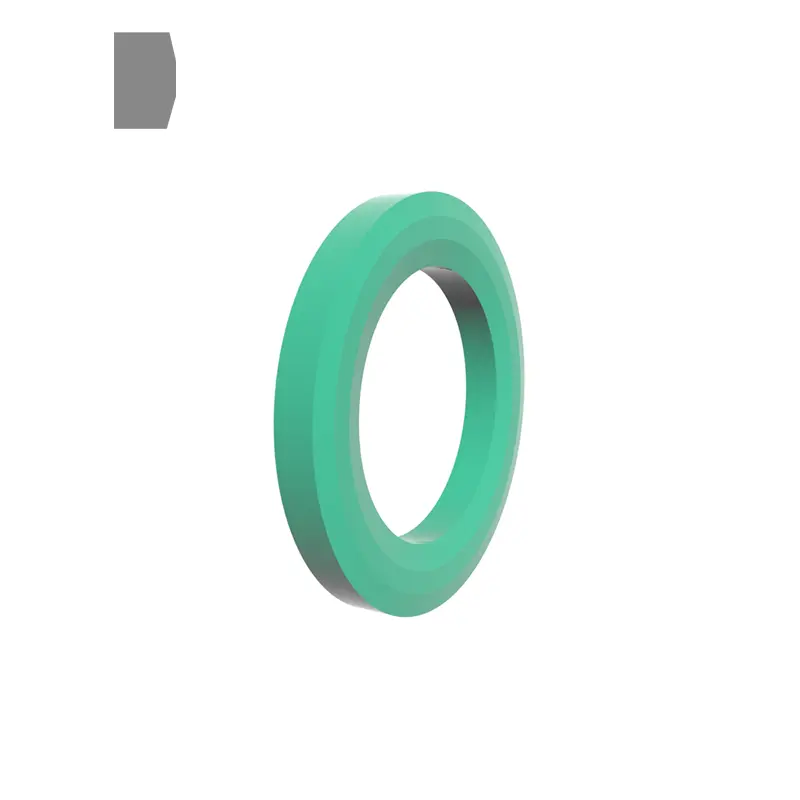

RCF101 ، RCF102 ، RCFB102 معیاری گائیڈ کی انگوٹھی سلنڈروں کے پسٹن اور پسٹن راڈ گائیڈ کے لئے موزوں ہیں۔ ان میں سے بیشتر کو بند نالیوں میں کھولنے اور انسٹال کرنے کی ضرورت ہے ، یا وہ کھلا ہوسکتے ہیں۔

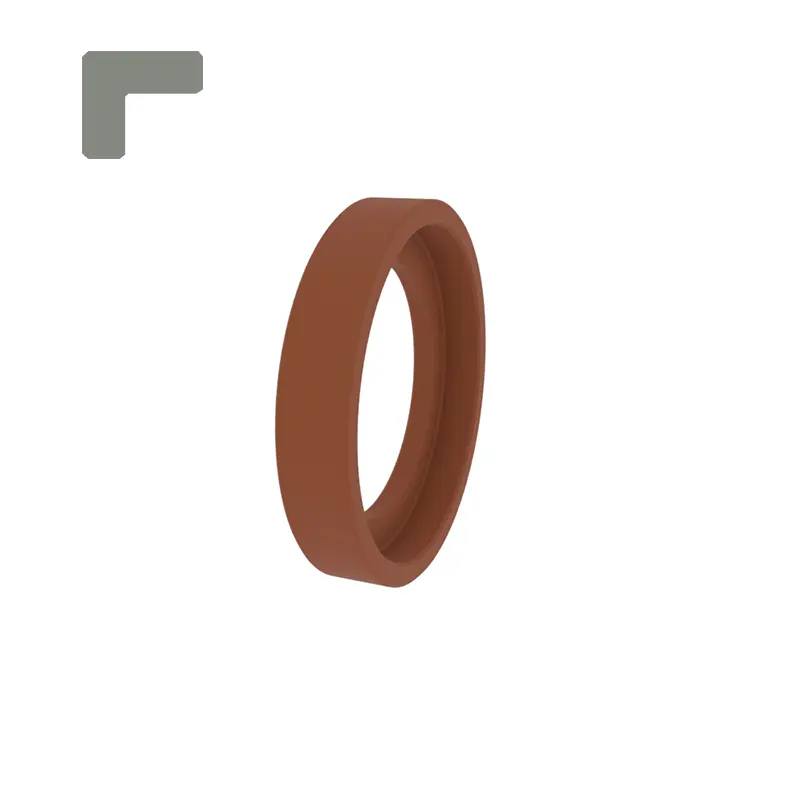

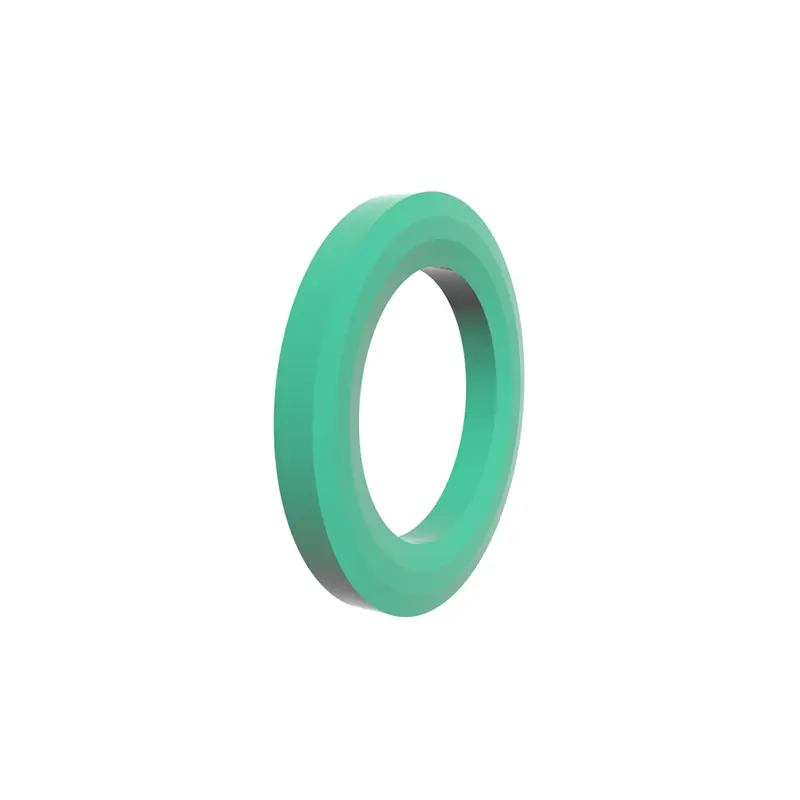

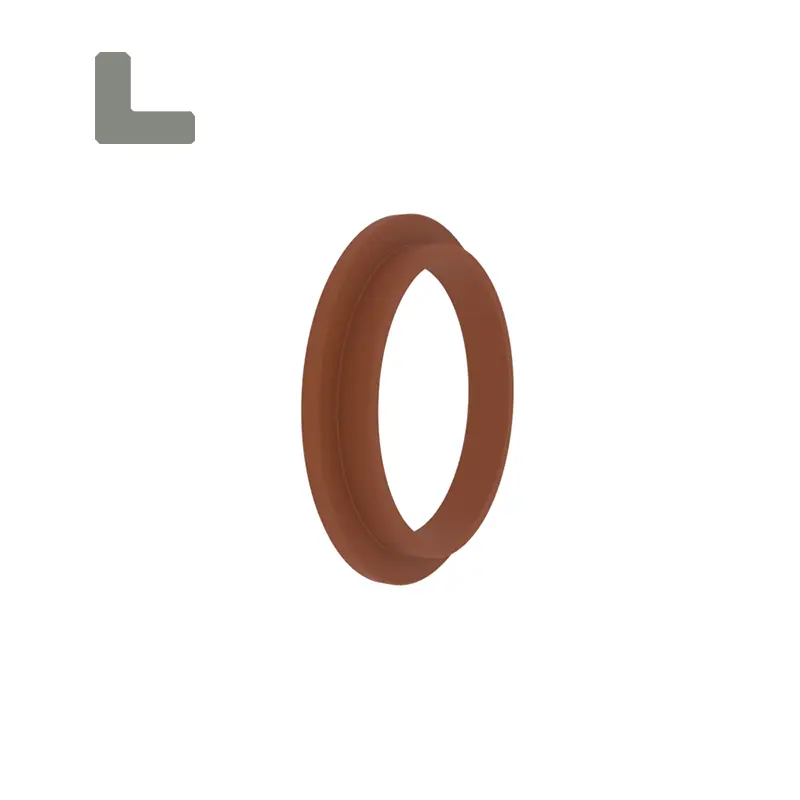

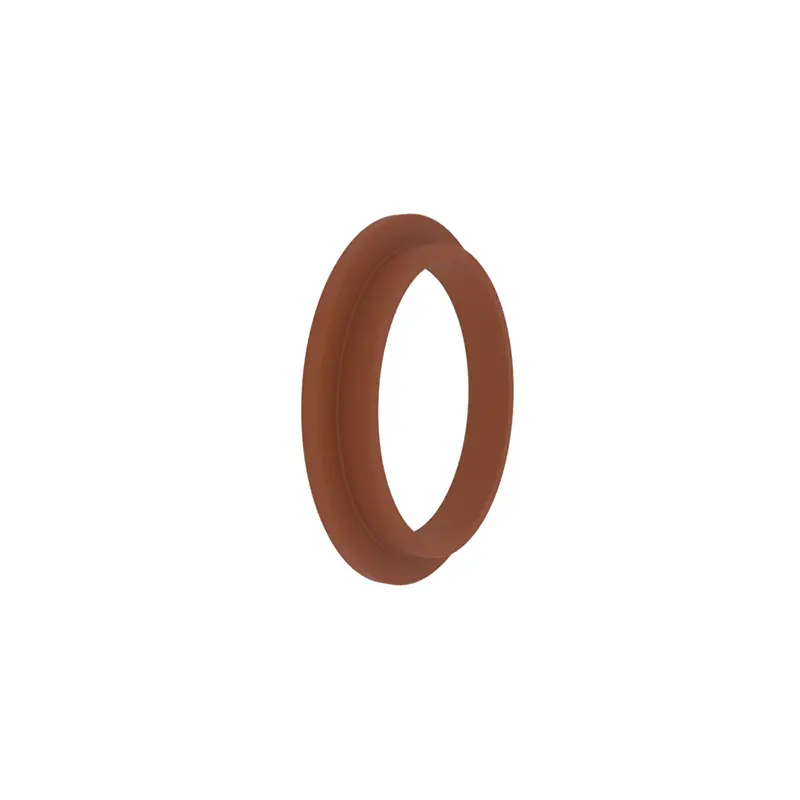

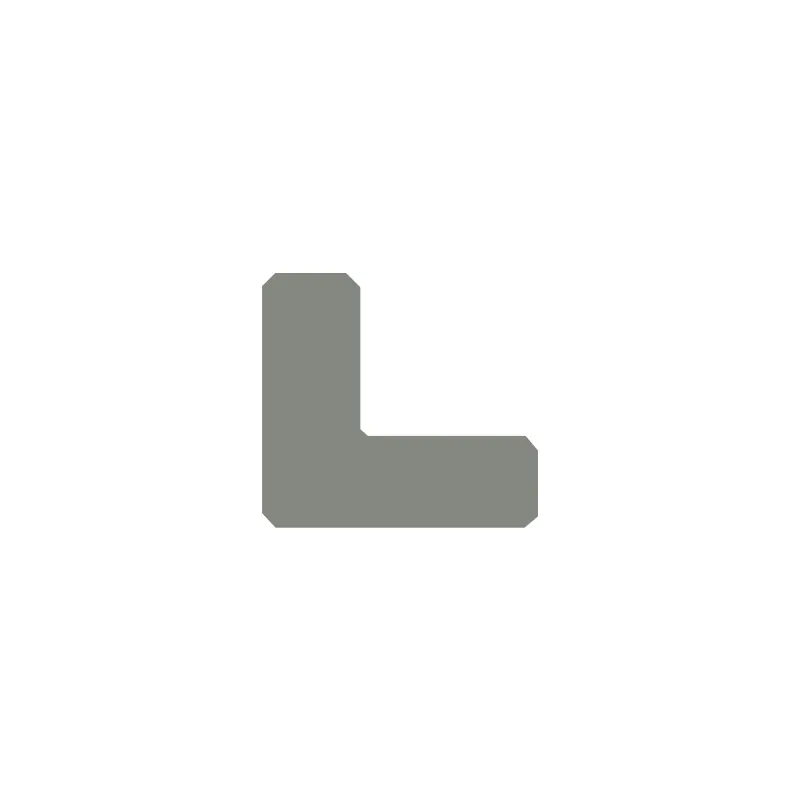

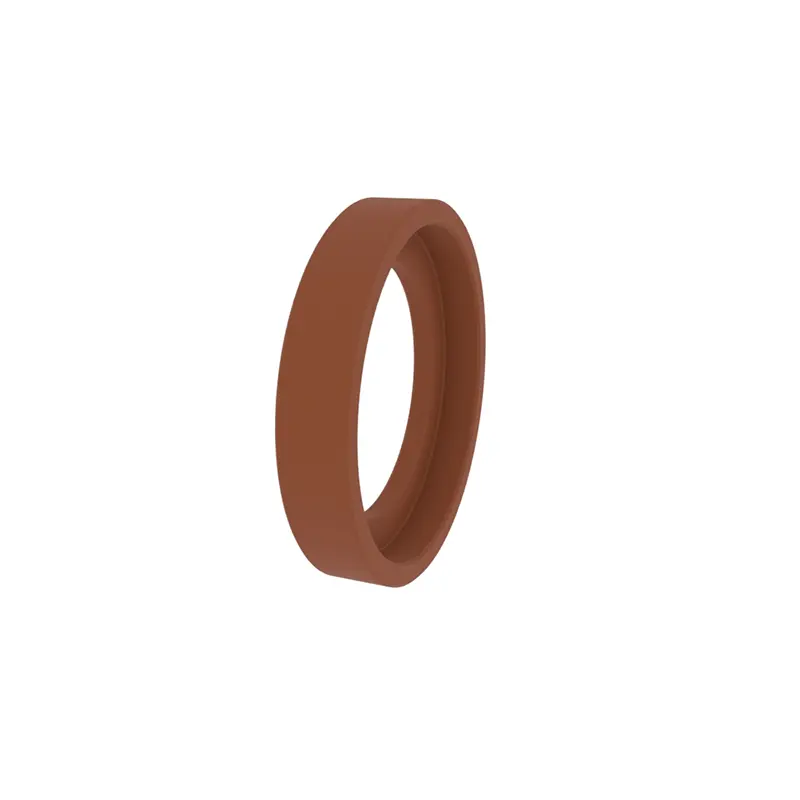

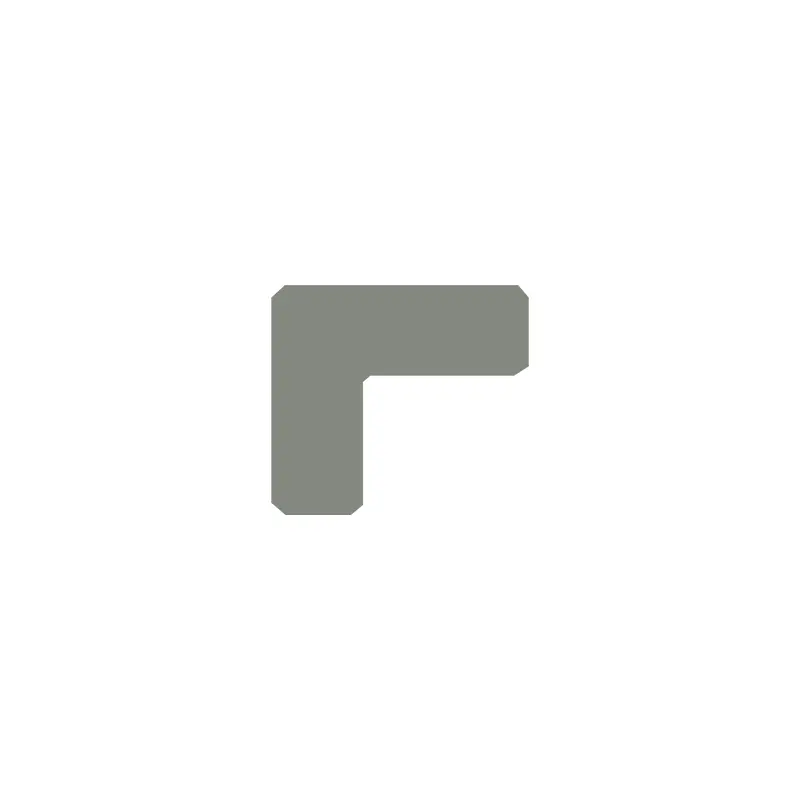

RCF103 ، RCF104 معیاری گائیڈ کی انگوٹھی پسٹن گائیڈز کے ل suitable موزوں ہیں۔ کونے کونے کے ساتھ ڈیزائن اس میں گائیڈ کی انگوٹھیوں اور برقرار رکھنے کی انگوٹھیوں کے افعال رکھتے ہیں۔ یہ کھلا ہوسکتا ہے یا نہیں۔

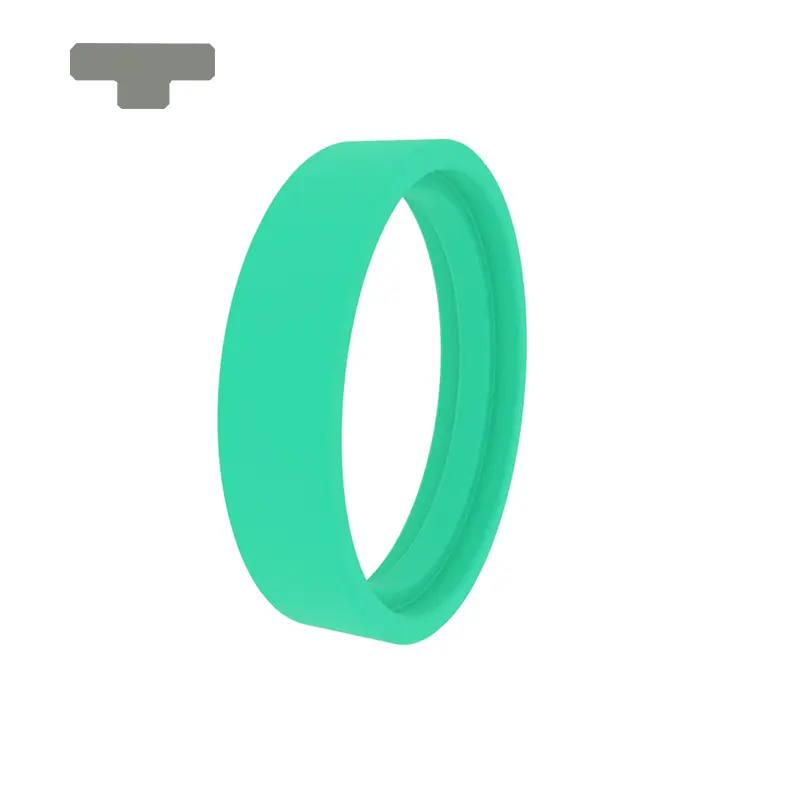

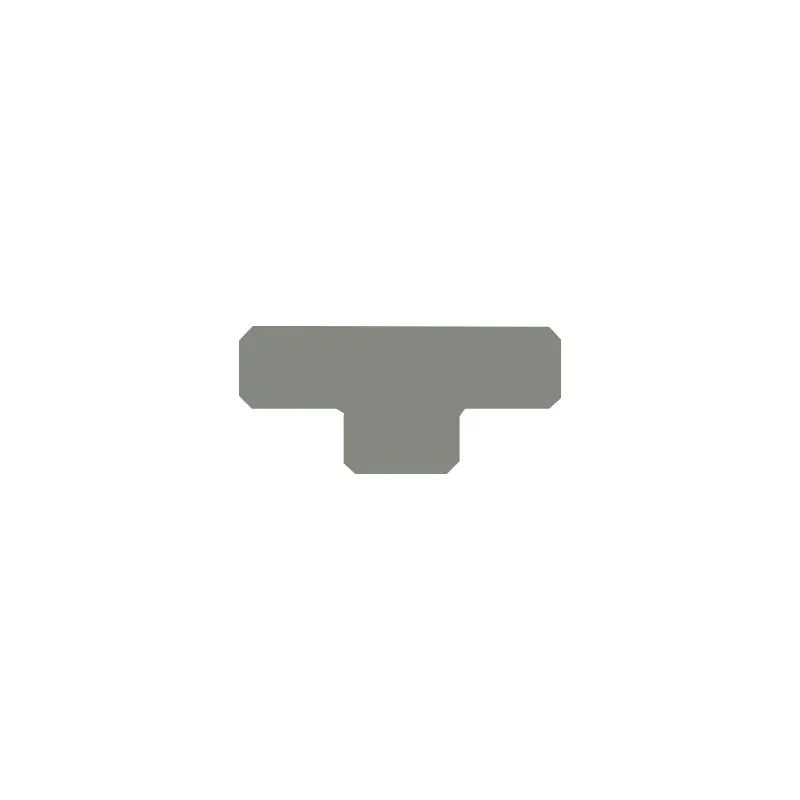

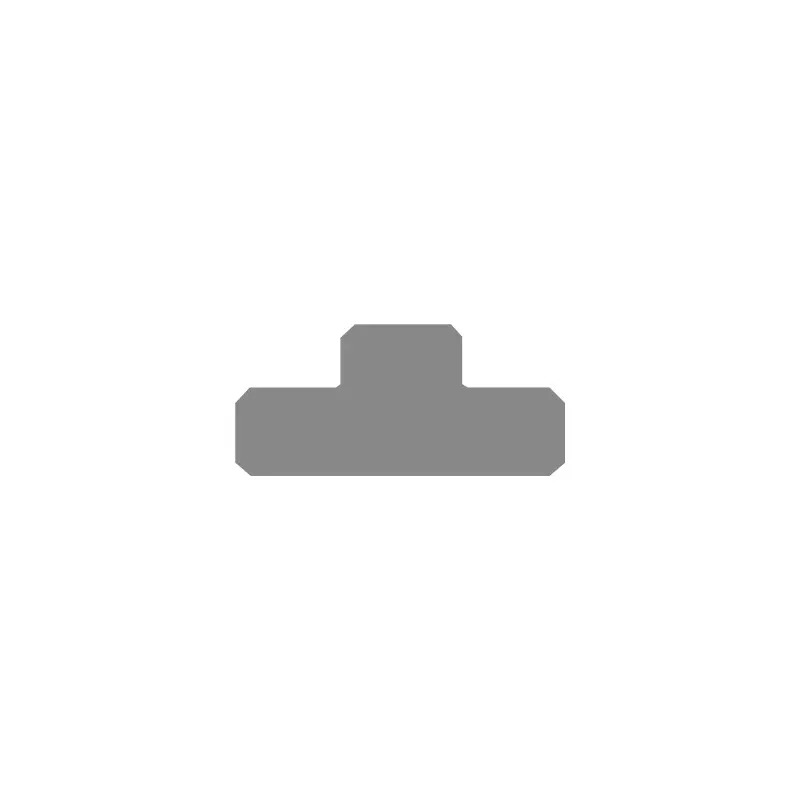

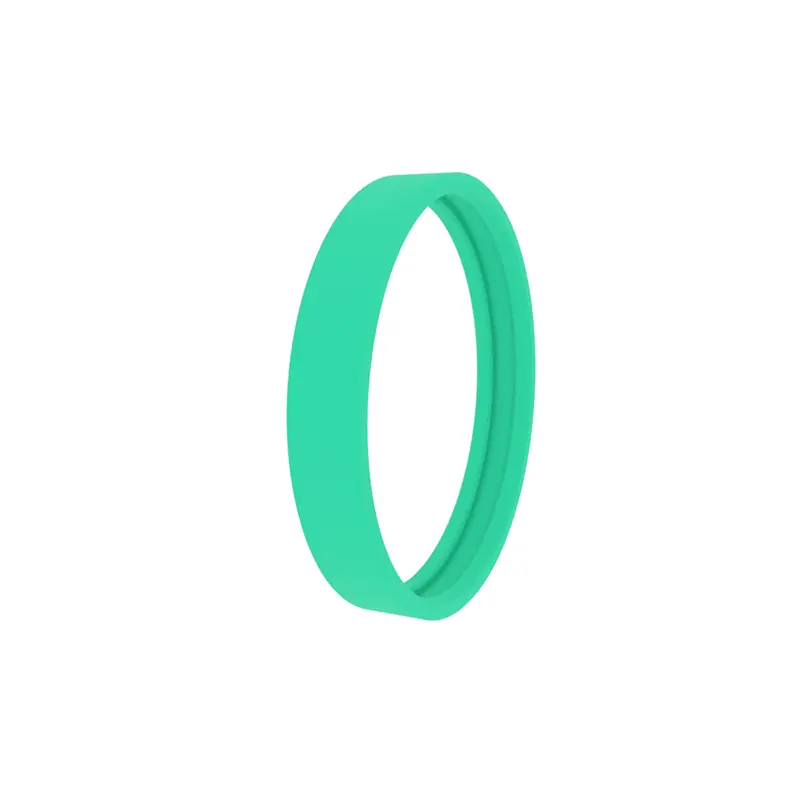

RCF105 معیاری گائیڈ رنگ پسٹن گائیڈز کے لئے موزوں ہے۔ اس کے اندرونی قطر پر محدب کی انگوٹھی ہے۔ یہ کھلا ہوسکتا ہے یا نہیں۔

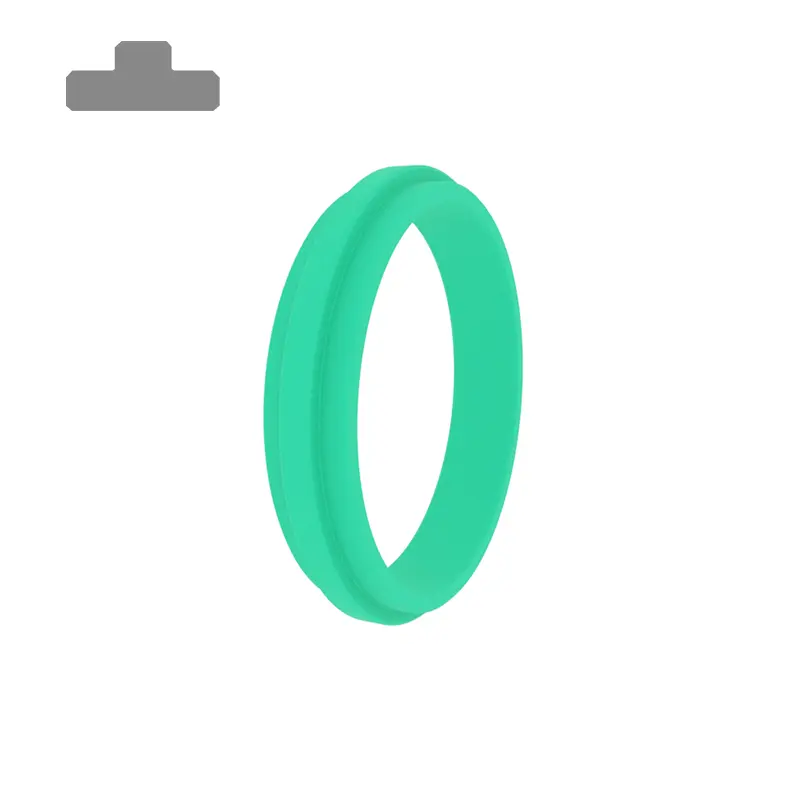

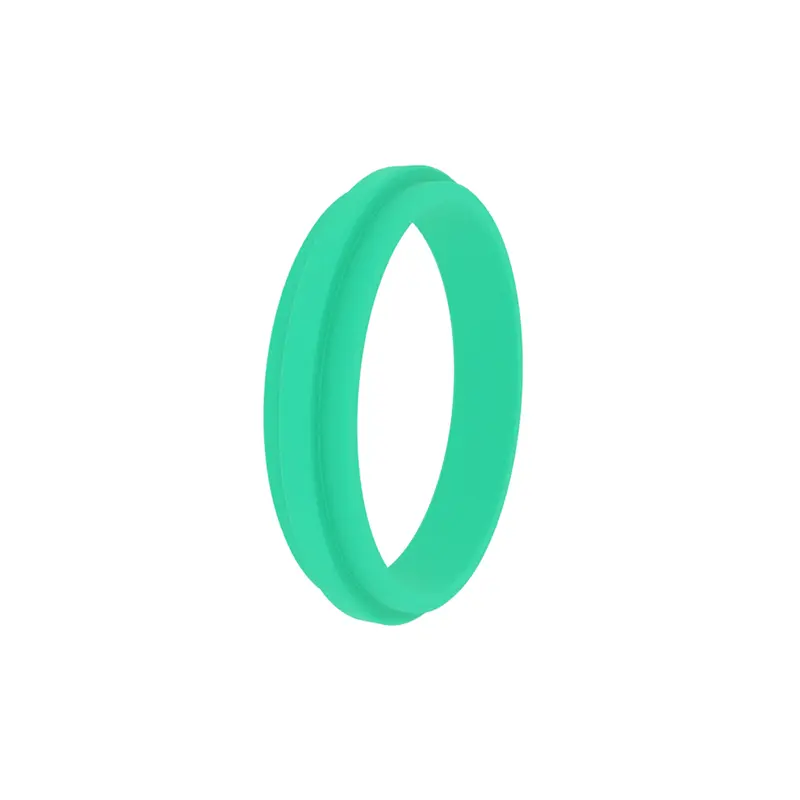

RCF106 اسٹینڈرڈ گائیڈ رنگ پسٹن راڈ گائیڈز کے لئے موزوں ہے۔ اس کی بیرونی قطر پر محدب کی انگوٹھی ہے۔ یہ کھلا ہوسکتا ہے یا نہیں۔

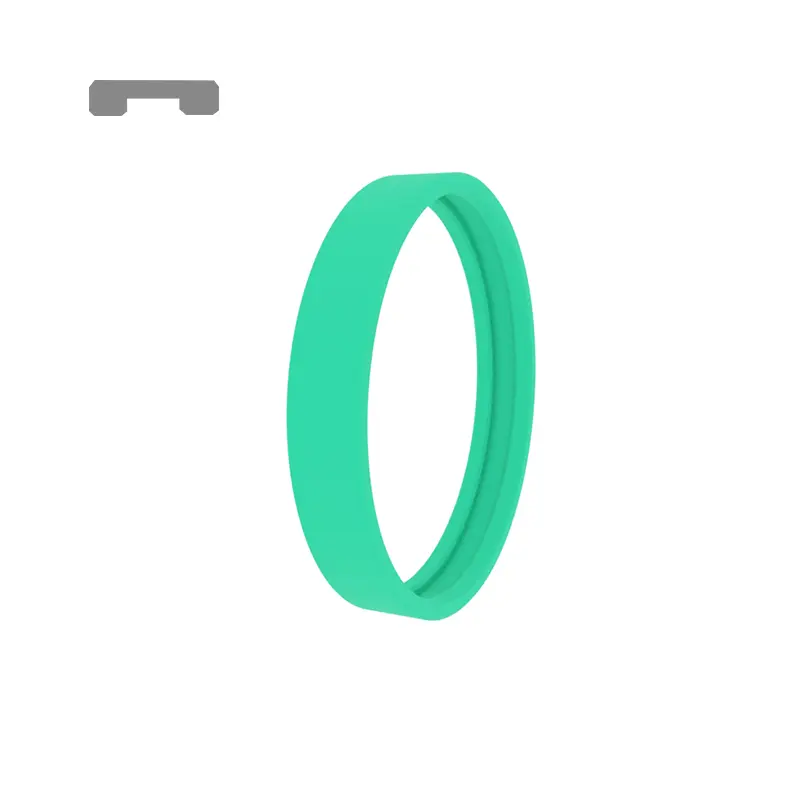

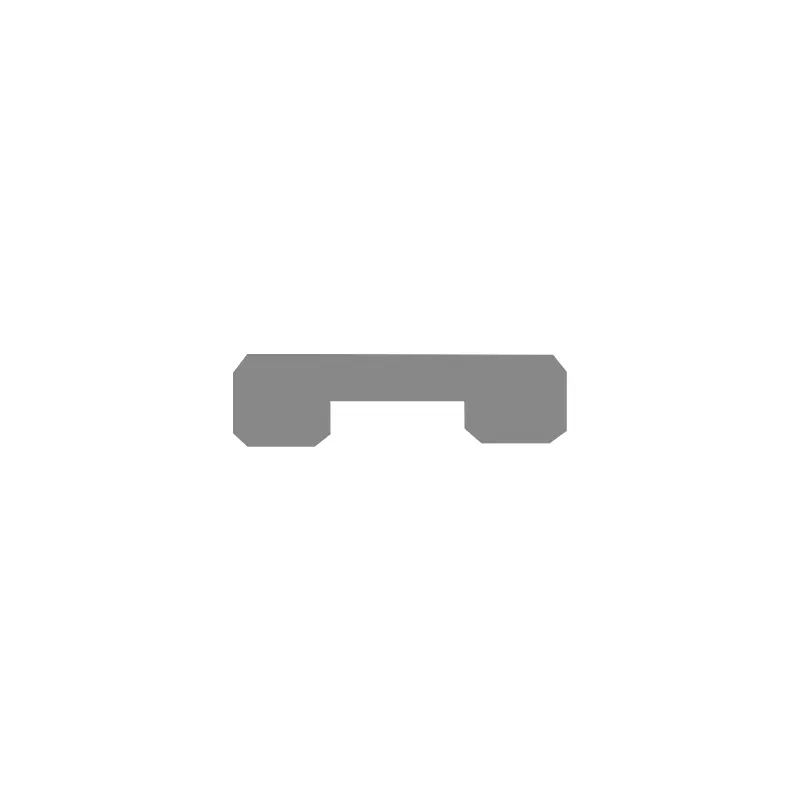

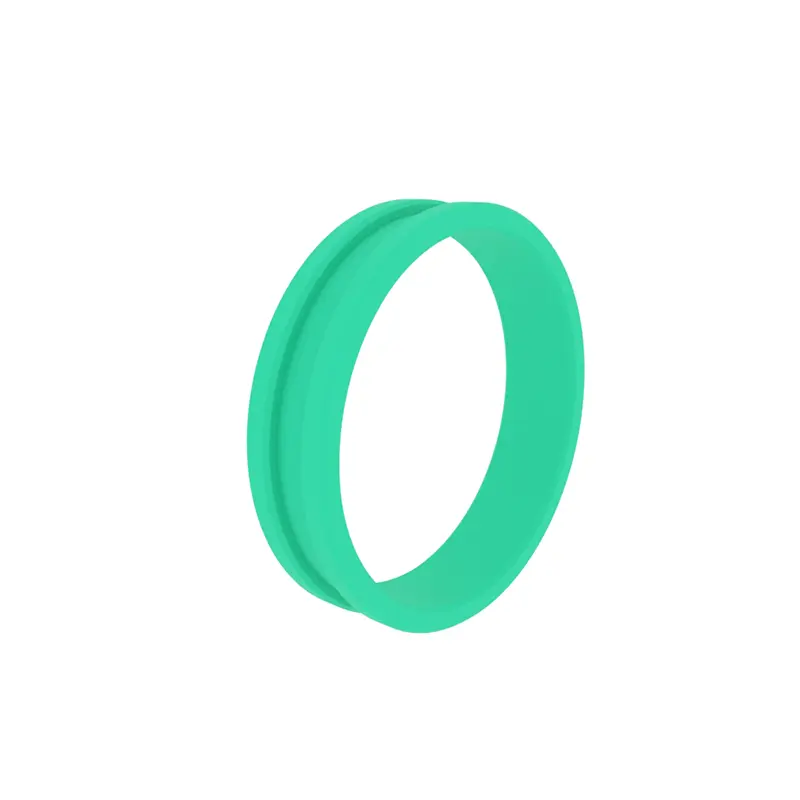

RCF107 اسٹینڈرڈ گائیڈ رنگ پسٹن گائیڈز کے لئے موزوں ہے۔ اس کے اندرونی قطر پر ایک نالی ہے۔ یہ کھلا ہوسکتا ہے یا نہیں۔

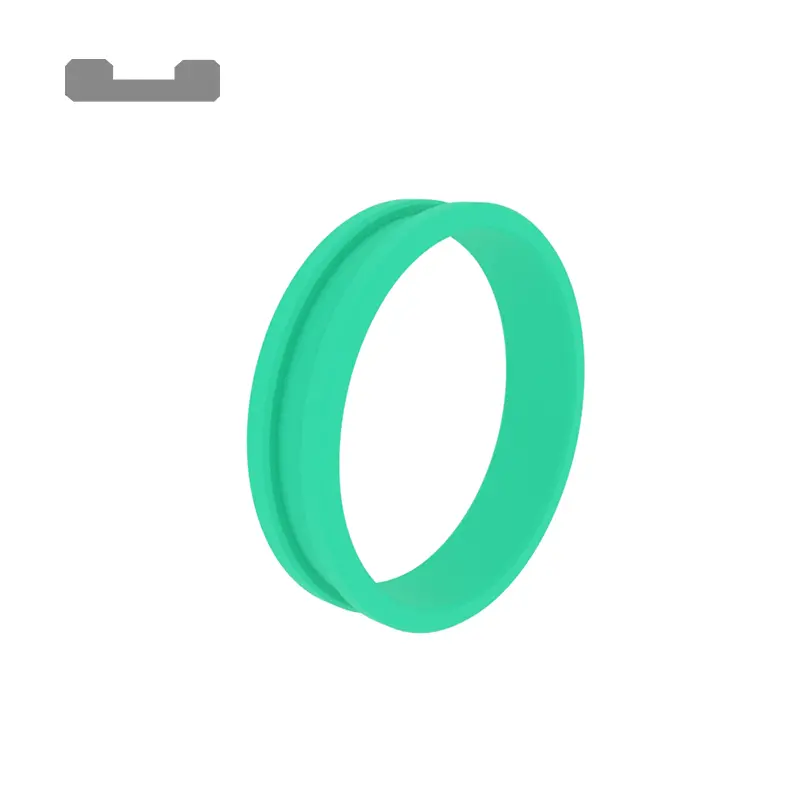

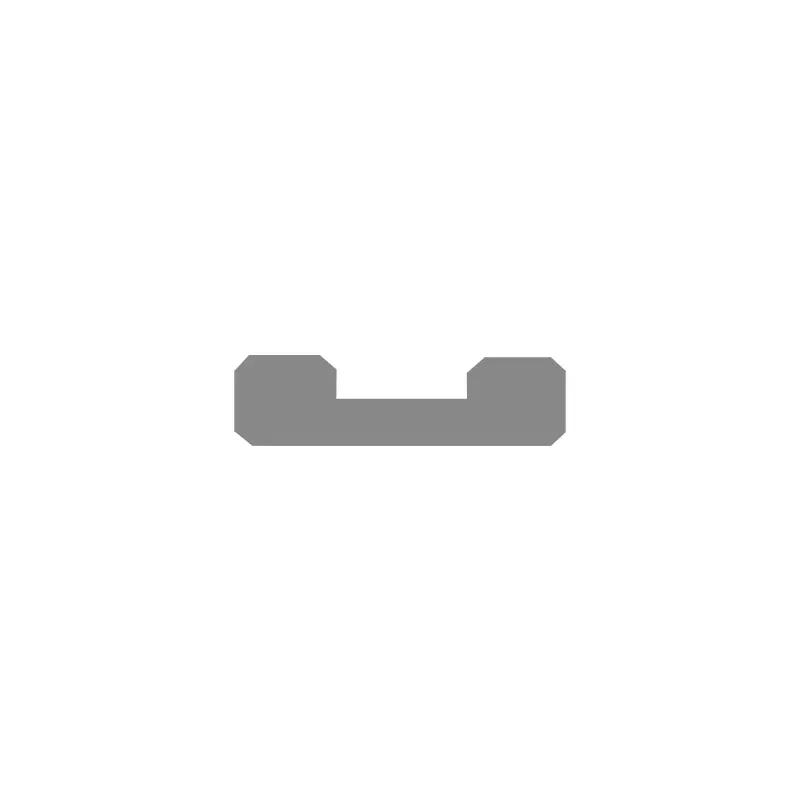

RCF108 اسٹینڈرڈ گائیڈ رنگ ، پسٹن راڈ گائیڈنگ کے لئے موزوں ، بیرونی قطر پر نالیوں کے ساتھ ، بغیر کھولے یا بغیر دستیاب۔

مصنوعات کی خصوصیات اور ایپلی کیشنز:

مصنوعات کی خصوصیات

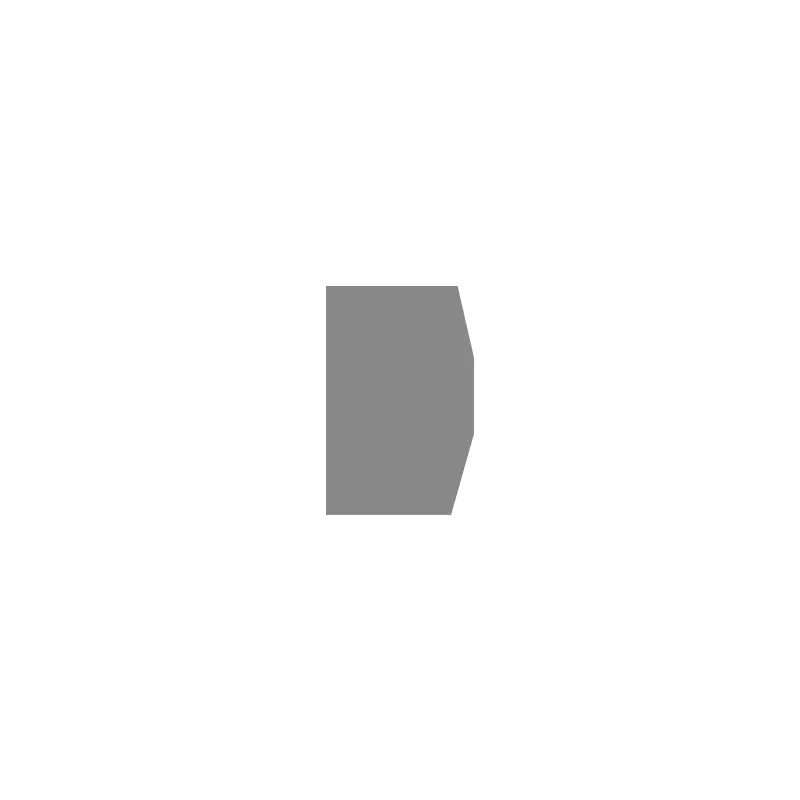

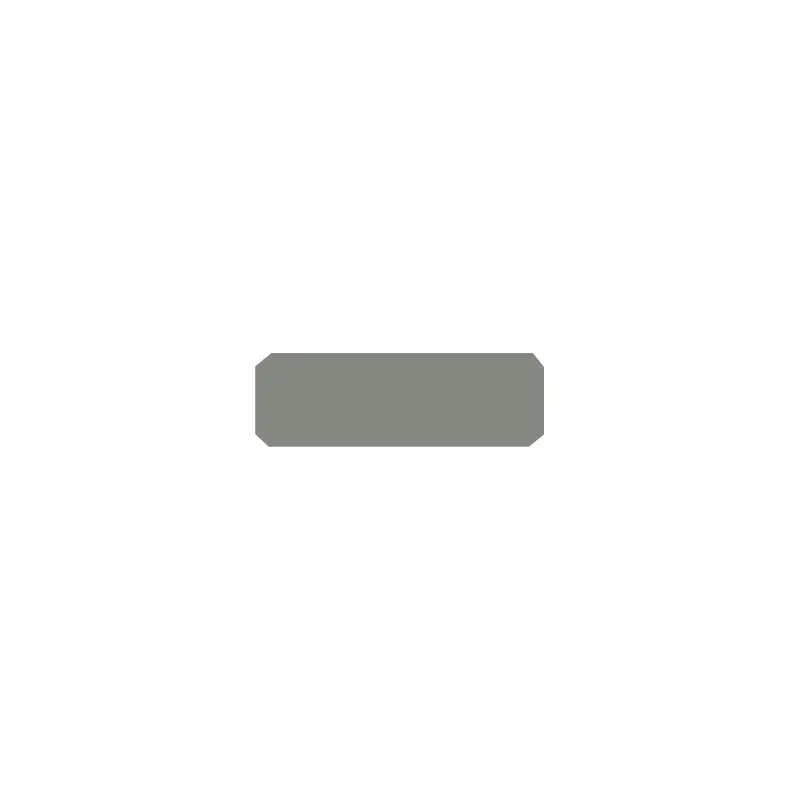

سیل گائیڈ کی انگوٹی کا رخ کرنا ، جو ISO10766 معیاری گہا نالی ، دھاتی پلاسٹک مماثلت کے لئے موزوں ہے ، "مسدود کرنے" اور "ضبطی" ، مضبوط بوجھ اٹھانے کی صلاحیت ، اور ٹوٹنے والے درجہ حرارت تک پہنچنے سے پہلے اب بھی لچکدار کو روک سکتا ہے۔ گائیڈ کی انگوٹی کے کناروں کو گہا نالی کے نیم دراز چیمفر کے ذریعہ پیدا ہونے والے خلا میں نچوڑنے سے روکنے کے لئے چیمفیر کیا جاتا ہے۔

اہم درخواستیں

انجینئرنگ مشینری ، زرعی مشینری ، انجیکشن مولڈنگ مشینری ، لوڈنگ اور ان لوڈنگ پلیٹ فارم ، سپورٹ سلنڈرز ، صنعتی گاڑیاں ، پریس ، میٹالرجیکل سلنڈر۔

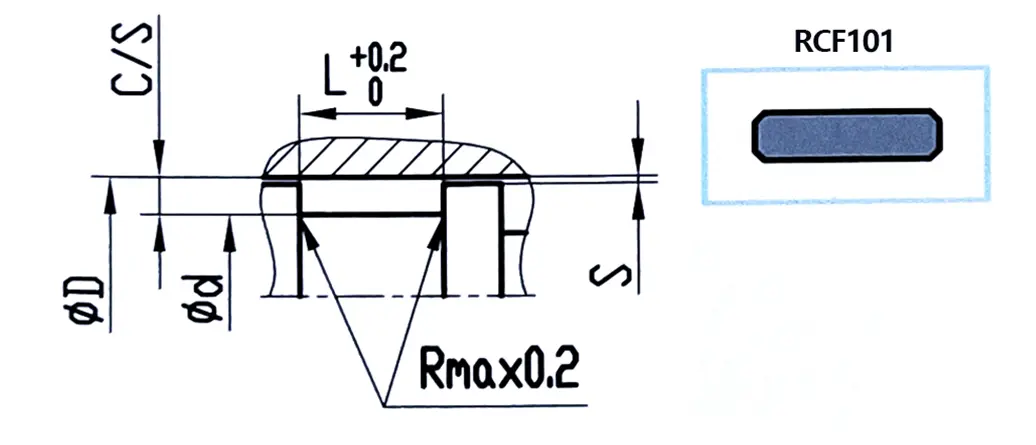

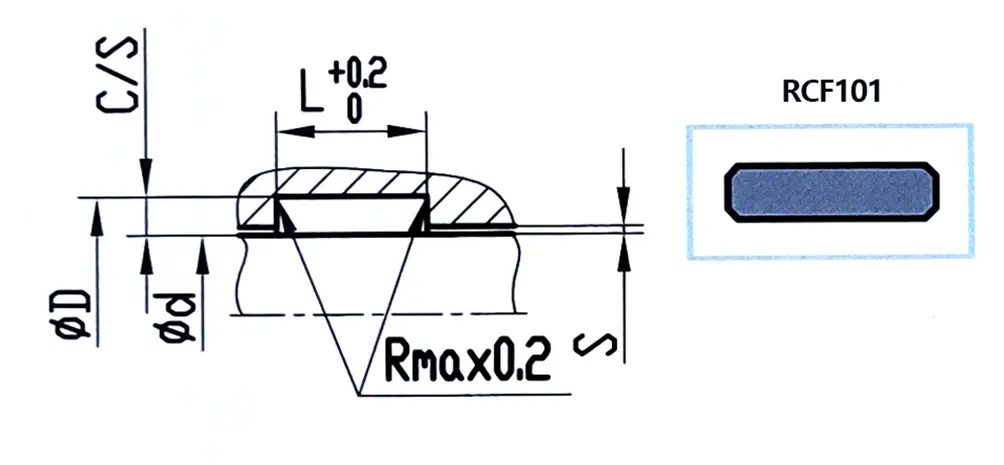

پسٹن چھڑی کے لئے گائیڈ رنگ نالی کی مثال 1

f f8	Hdd H8	L+0.2	c/s	شعاعی کلیئرنس s
6-29.9	φd+3	4	1.5	0.20-0.3
30-49.9	φd+3	5.6	1.5	0.25-0.4
50-99.9	φd+5	9.7	2.5	0.30-0.6
100-799.9	φd+5	15	2.5	0.40-0.8
800-1000	φd+5	25	2.5	0.50-1.1
> 1000	φd+8	25	4	0.60-1.2

ایک پسٹن گائیڈ رنگ نالی کی مثال 2

Hdd H8	f f8	L+0.2	c/s	شعاعی کلیئرنس s
6-29.9	φd-3	4	1.5	0.20-0.3
30-49.9	φd-3	5.6	1.5	0.25-0.4
50-99.9	.d-5	9.7	2.5	0.30-0.6
100-799.9	.d-5	15	2.5	0.40-0.8
800-1000	.d-5	25	2.5	0.50-1.1
> 1000	φd-8	25	4	0.60-1.2

مواد

1. PTFE (درمیانے اور ہلکے بوجھ کے لئے) ؛

2. POM یا PA (ہلکے بوجھ کے ل)) ؛

3. فینولک رال + تانے بانے فائبر (بھاری بوجھ کے ل))

گائیڈ رنگ کی چوڑائی اور تعداد کا انتخاب

فارمولے کو ابتدائی طور پر t = (f*f) / (d*PR) کا تعین کرنے کے لئے استعمال کیا جاسکتا ہے۔

ٹی: گائیڈ رنگ (ایم ایم) کی چوڑائی ، ایف: زیادہ سے زیادہ ریڈیل بوجھ (این) ، ایف: سیفٹی فیکٹر ، پی آر: زیادہ سے زیادہ قابل اجازت شعاعی بوجھ (این/ملی میٹر) ، ڈی: پسٹن یا پسٹن چھڑی کا قطر (ملی میٹر)

مثال کے طور پر: D = 60 ملی میٹر ، F = 40KN ، PR = 90N/MM² ، F = 2 ، T = 40000*2/60*90 = 14.8 ملی میٹر

حساب کتاب آپشن یہ ہے کہ 9.7 ملی میٹر کی چوڑائی کے ساتھ ٹی = 15 ملی میٹر یا دو گائیڈ کی انگوٹھی کی چوڑائی کے ساتھ ایک گائیڈ رنگ کا انتخاب کریں۔ اگر 9.7 ملی میٹر کی چوڑائی کے ساتھ دو گائیڈ بجتی ہے تو ، حفاظت کے عنصر کو بڑھا کر 2.6 کردیا جاسکتا ہے۔ عام طور پر ، تجویز کردہ حفاظتی عنصر F = 2 ہے

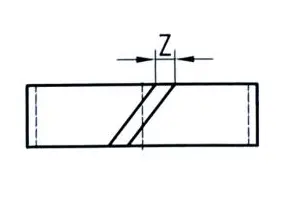

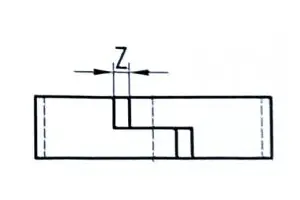

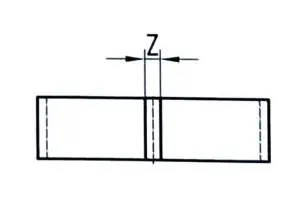

لمبائی کاٹنے کا تعین

l = 3.14* (D -W) -K پسٹن کے لئے

l = 3.14* (d+w) -k پسٹن چھڑی کے لئے

K درجہ حرارت میں مستقل ہے ، 0.8 کا انتخاب اس وقت کیا جاتا ہے جب درجہ حرارت 120 ڈگری سے نیچے ہوتا ہے ، اور جب درجہ حرارت 120 ڈگری سے زیادہ ہوتا ہے تو 2.0 کا انتخاب کیا جاتا ہے۔
