پیشہ ورانہ سگ ماہی حلوں کے ایک سپلائر کے طور پر ، روچن مہروں کے ذریعہ لانچ کی گئی ڈسٹ سیل ٹرننگ مہروں کی آر سی اے سیریز میں متنوع ڈیزائن اور ٹارگٹڈ افعال ہیں ، جو دھول کی روک تھام ، دباؤ کی مزاحمت اور ماحولیاتی موافقت کے لئے صنعتی میدان کی بنیادی ضروریات کو مکمل طور پر احاطہ کرتے ہیں۔
تکنیکی ڈیزائن کے لحاظ سے ، ڈسٹ مہر ٹرننگ مہر سیریز کی مصنوعات لچک پر مرکوز ہیں۔ یہاں عمومی مہریں ہیں (جیسے آر سی اے 101/104/105) جو بیرونی قطر کے ساتھ نصب ہیں ، جو آئی ایس او 6195-اے معیاری نالیوں کے ساتھ مطابقت رکھتے ہیں اور کمپیکٹ اسپیس منظرناموں کے لئے موزوں ہیں۔ انٹیگریٹڈ اینٹی ایکسٹروژن کنکال (جیسے RCA103/106) کے ساتھ ماڈل بھی موجود ہیں ، جو محوری اوپن نالی ڈیزائن (ISO 6195-B) کے ذریعے متحرک بوجھ کے تحت ساختی استحکام کو بڑھاتے ہیں۔ خصوصی کام کے حالات کے ل R ، آر سی اے 107 30 ° مائل نالی کی تنصیب کی حمایت کرتا ہے اور وہ امپیریل اور میٹرک آلات کے ساتھ مطابقت رکھتا ہے ، جبکہ آر سی اے 108 فلانج فکسنگ ڈیزائن کے ذریعہ پرانے سلنڈروں کی بحالی کے عمل کو آسان بناتا ہے ، جس سے تبدیلی کی لاگت کو نمایاں طور پر کم کیا جاتا ہے۔
مہر لگانے کی کارکردگی کی اصلاح کے معاملے میں ، ہم جدید ڈھانچے کے ذریعہ وشوسنییتا کو بہتر بناتے ہیں: آر سی اے 101 کا تیل ریٹرن گروو ڈیزائن تیل کے ریفلوکس کو فروغ دیتا ہے اور آلودگی جمع کو کم کرتا ہے۔ ڈبل ہونٹ یا معاون ہونٹ کا ڈھانچہ (آر سی اے 109/111/112 ، وغیرہ) کو دوہری ایکشن دھول اور تیل کی رکاوٹ کو حاصل کرنے کے لئے ٹیٹرافلوورویتھیلین مشترکہ مہر کے ساتھ مل کر کیا گیا ہے۔ اور پی ٹی ایف ای (پولی ٹیٹرافلوورویتھیلین) مواد اور او رنگ (آر سی اے 115 ~ 119) کا جامع ڈیزائن دباؤ کی تقسیم کو مزید توازن دیتا ہے ، 250 ° C کے اعلی درجہ حرارت کے خلاف مزاحم ہے ، اور کیمیائی سنکنرن کے خلاف مزاحم ہے ، جیسے سیمی کنڈکٹرز ، کھانے اور دوائی جیسے صاف ماحول کے لئے موزوں ہے۔ انتہائی کام کرنے کے حالات کے ل R ، آر سی اے 213 کو ڈی اے سیریز کے ساتھ مل کر استعمال کیا جاتا ہے ، جس میں کیچڑ اور ٹار جیسے چپچپا آلودگیوں کے خلاف مزاحمت کرنے کے لئے اعلی سحر انگیز مواد کا استعمال کیا جاتا ہے ، اور داخلی مہر کو کٹاؤ سے بچایا جاتا ہے۔
اطلاق کے لحاظ سے ، آر سی اے سیریز کو انجینئرنگ مشینری ، کان کنی کے سازوسامان ، ہائیڈرولک اور نیومیٹک سسٹم ، اور صحت سے متعلق صنعتی شعبوں کے ساتھ وسیع پیمانے پر ڈھال لیا گیا ہے۔ مثال کے طور پر ، آر سی اے 111/211 1.6MPA ہائی پریشر کا مقابلہ کرسکتا ہے ، جو ہائیڈرولک سلنڈروں کے لئے ڈبل تحفظ فراہم کرتا ہے۔ آر سی اے 115 ~ 119 اس کی غیر لازوال اور کم رگڑ خصوصیات کی وجہ سے صحت سے متعلق آلات کی دھول کی روک تھام کے لئے پہلی پسند بن گیا ہے۔ RCA108 نالی میں ترمیم کرنے کی ضرورت کے بغیر پرانے آلات کی دیکھ بھال کے لئے ایک فوری حل فراہم کرتا ہے۔ مواد کے لحاظ سے ، ہم ماحولیاتی تحفظ اور کارکردگی کو مساوی اہمیت دینے پر اصرار کرتے ہیں۔ پی ٹی ایف ای ترمیمی ٹیکنالوجی خود کو بہتر بنانے اور مزاحمت دونوں کو مدنظر رکھتی ہے۔ O-ring elastomers (جیسے NBR) سیلنگ استحکام کو یقینی بناتا ہے۔ کچھ ماڈل (جیسے RCA119) صاف ورکشاپس کی سخت ضروریات کو پورا کرنے کے لئے سلیکون فری فارمولا استعمال کرتے ہیں۔ کئی سالوں سے ، روچین مہروں کا مقصد ہمیشہ "عین مطابق موافقت اور طویل مدتی تحفظ" کا مقصد ہے۔ آر سی اے سیریز کے ذریعہ ، یہ صارفین کو دھول کی دخل اندازی ، تیل کی رساو ، اور اعلی درجہ حرارت کی سنکنرن جیسے چیلنجوں سے نمٹنے میں مدد کرتا ہے ، جو سامان کے موثر آپریشن کے لئے قابل اعتماد گارنٹی فراہم کرتا ہے۔
مصنوعات کی خصوصیات اور ایپلی کیشنز:
اہم درخواست: آئل سلنڈر کے لئے معیاری ڈسٹ پروف
فوائد: ڈسٹ مہر ٹرننگ مہروں کو انسٹال کرنا آسان ہے ، جس میں عمدہ اینٹی رگڑ اور ڈسٹ پروف اثرات ہیں۔ وہ گہا میں مخالف سمت میں نہیں جائیں گے ، اور مہر کی انگوٹھی اور ڈسٹ پروف رنگ کے درمیان کوئی دباؤ نہیں کھلیں گے۔
مواد: پولیوریتھین ، ربڑ
مخصوص درخواست والے علاقوں:
جنرل ڈسٹ پروف (RCA101 ~ 105/113/114): دھول کی دخل اندازی کے خلاف مزاحمت کے لئے انجینئرنگ مشینری اور آٹومیشن آلات میں وسیع پیمانے پر استعمال ہوتا ہے۔
بھاری اور بحالی کے منظرنامے (آر سی اے 103/106/108): کنکال کی مدد اور فلانج فکسنگ ڈیزائن اعلی بوجھ کے منظرناموں جیسے کان کنی کی مشینری اور پرانی سلنڈر تبدیلی کے لئے موزوں ہے۔
صحت سے متعلق اور سخت ماحول (آر سی اے 115 ~ 119): سیمیکمڈکٹر ، فوڈ اینڈ میڈیسن اور دیگر صنعتوں ، کسی رینگنے ، کم رگڑ اور سنکنرن مزاحمت کی ضروریات کو پورا نہیں کرتے ہیں۔
کثیر معیاری مطابقت: آر سی اے 107 برطانوی آلات کی حمایت کرتا ہے ، اور آر سی اے سیریز انتخاب کے عمل کو آسان بنانے کے لئے آئی ایس او 6195 معیاری نالیوں کا مکمل احاطہ کرتی ہے۔

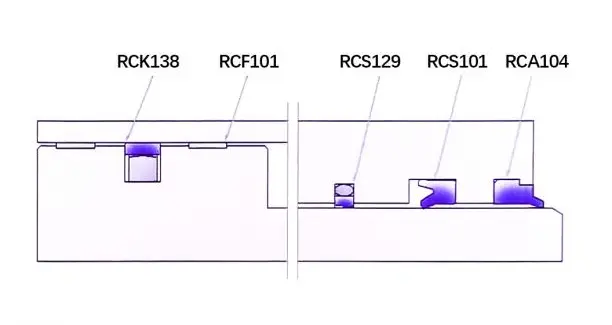

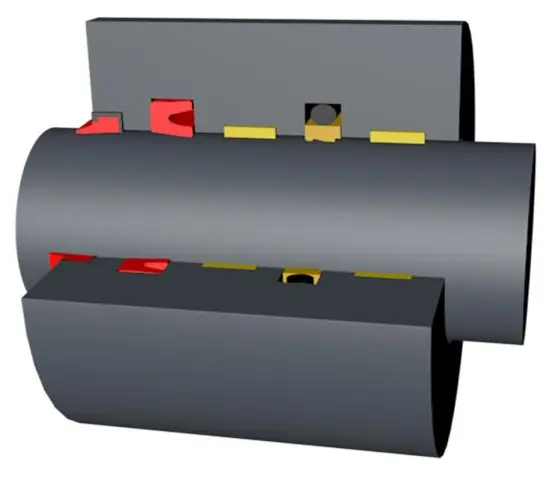

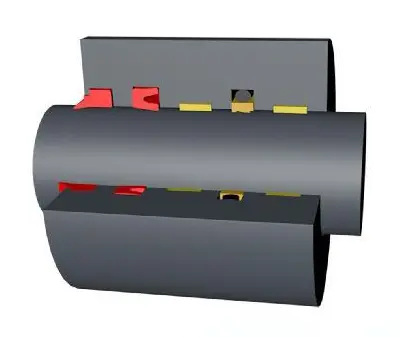

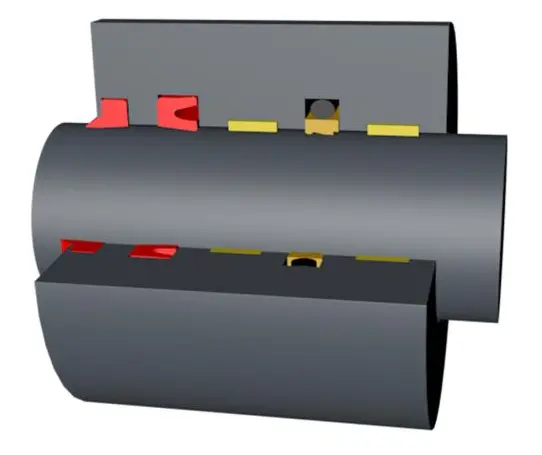

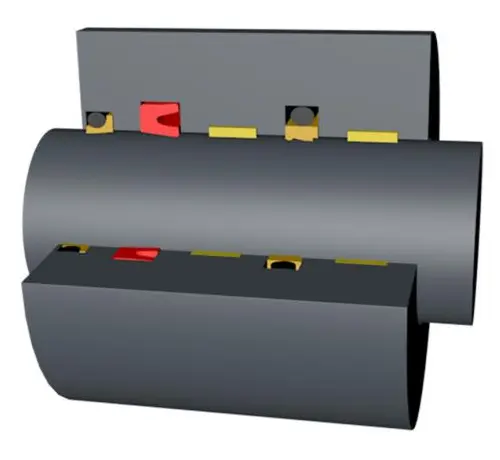

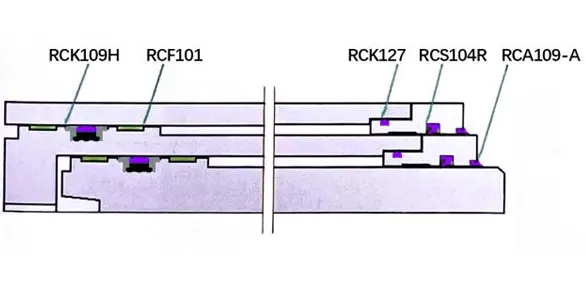

سیلنگ ایپلی کیشن اور سلنڈر ڈیزائن
بھاری صنعت: صنعت کی مثالیں: بھاری مشین ٹولز (فورجنگ مشینیں ، ہائیڈرولک پریس ، موڑنے والی مشینیں ، وغیرہ) ، میٹالرجی (رولنگ ملیں ، اے جی سی سلنڈرز ، وغیرہ) ، کان کنی (ہائیڈرولک سپورٹ ، کان کنی کا سامان ، وغیرہ) ، بھاری تعمیراتی مشینری (کرینیں ، کھدائی کرنے والے ، وغیرہ)

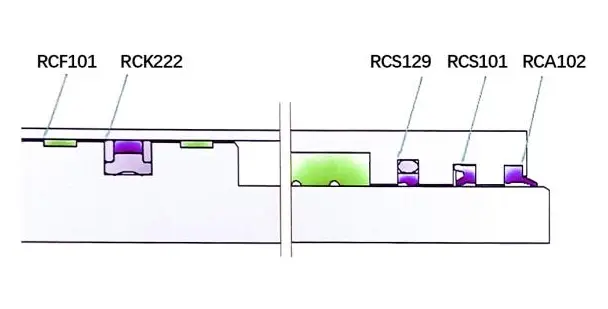

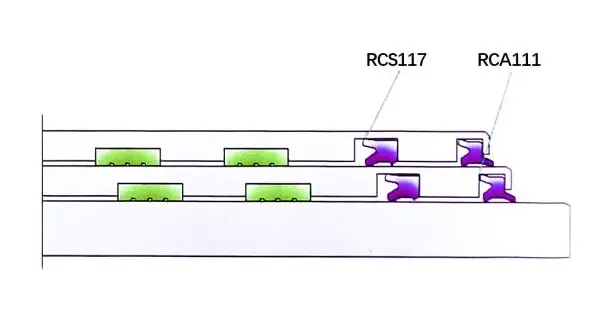

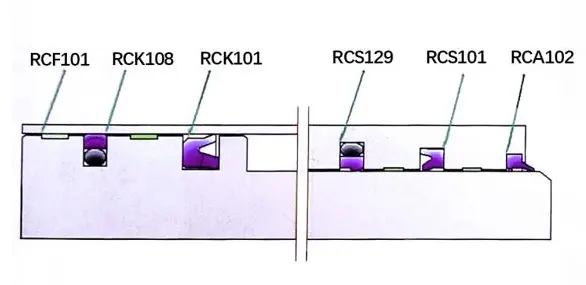

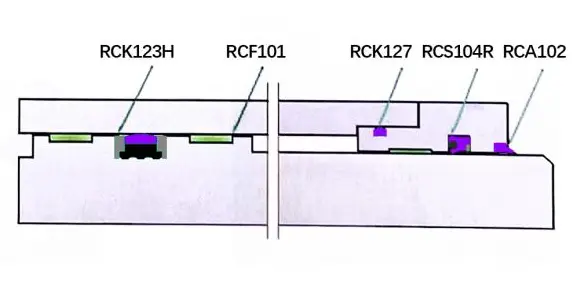

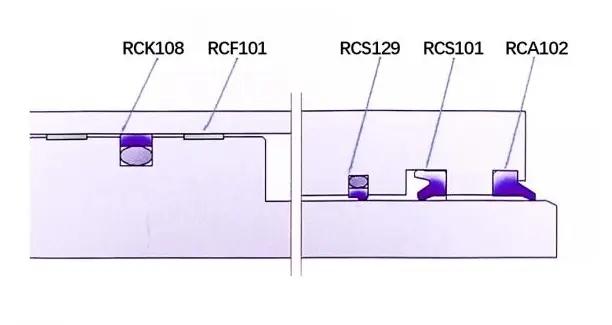

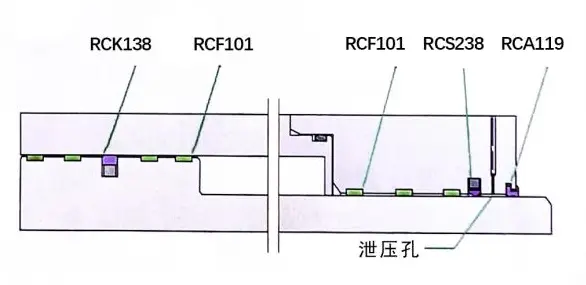

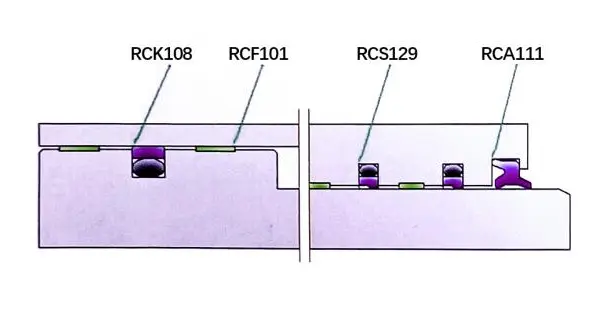

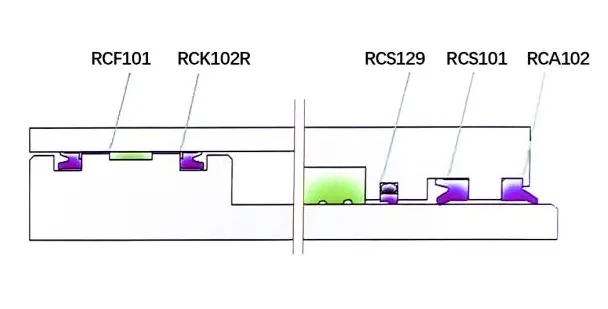

تجویز کردہ سگ ماہی ڈیزائن:
بھاری فورجنگ مشین
میٹالرجی اے جی سی
ہائیڈرولک سپورٹ کالم سلنڈر
ہائیڈرولک سپورٹ گارڈ جیک
کرین لفٹنگ سلنڈر
کرین لفنگ سلنڈر
میڈیم انڈسٹری: صنعت کی مثالیں: لفٹنگ کا سامان ، زرعی مشینری ، لائٹ ٹرانسپورٹ ٹولز ، لفٹنگ پلیٹ فارم ، مشین ٹولز (موڑنے والی مشینیں ، انجیکشن مولڈنگ مشینیں ، ملنگ مشینیں ، وغیرہ) ، فورک لفٹوں ، ڈمپ ٹرک

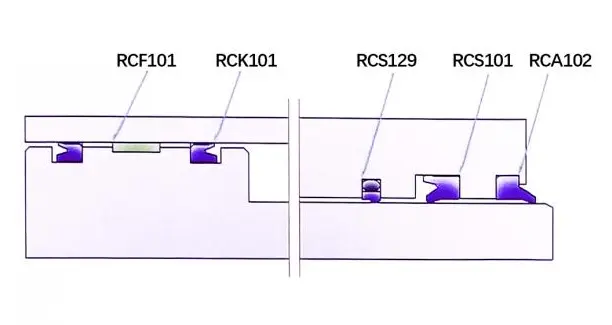

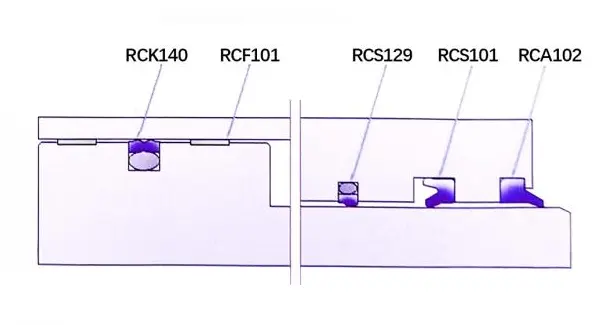

تجویز کردہ سگ ماہی ڈیزائن:
موڑنے والی مشین
ڈمپ ٹرک لفٹنگ ڈیوائس
زرعی مشینری
لفٹنگ پلیٹ فارم
لائٹ انڈسٹری: صنعت کی مثالیں: مشین ٹولز ، فورک لفٹیں ، انجیکشن مولڈنگ مشینیں ، زرعی مشینری ، بیلرز
تجویز کردہ سگ ماہی ڈیزائن:
چھوٹا فورک لفٹ
انجیکشن مولڈنگ مشین

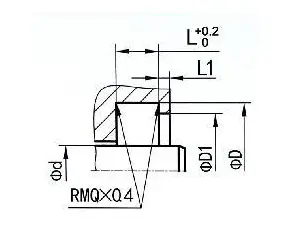

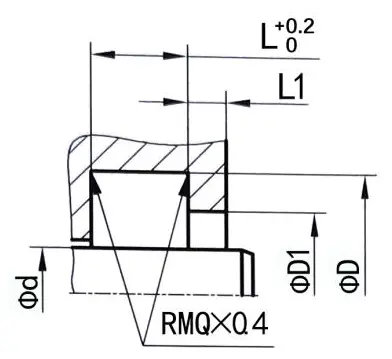

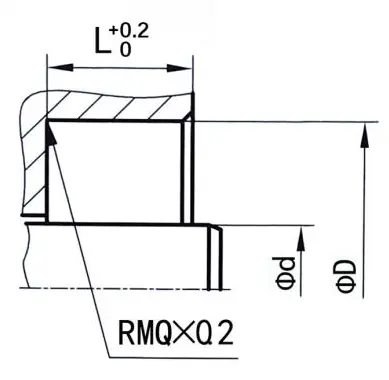

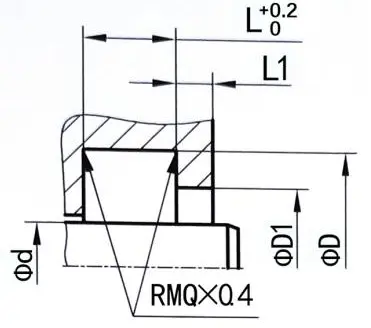

دھول مہر نالی

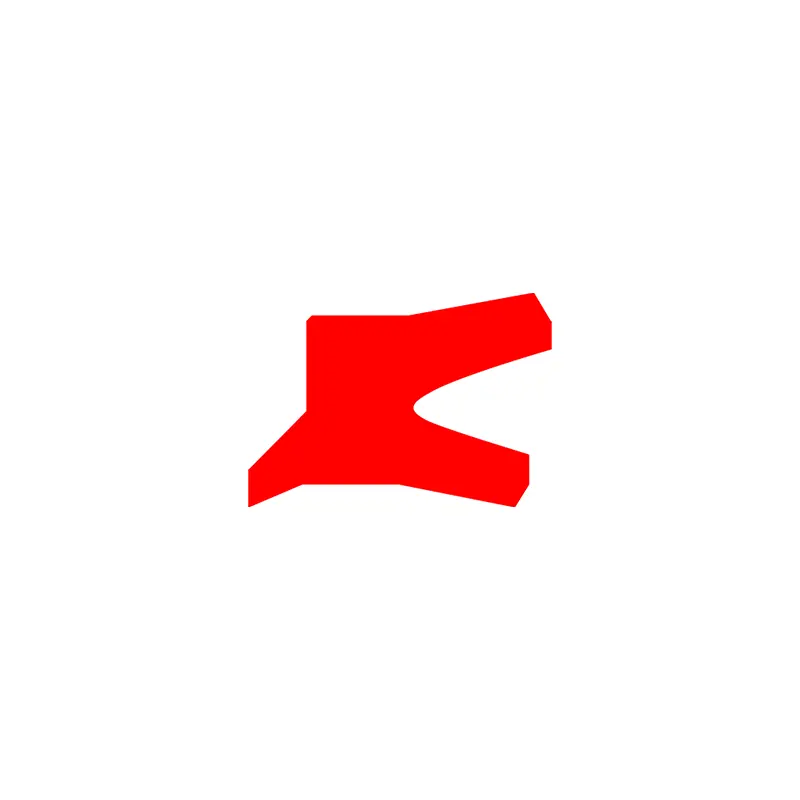

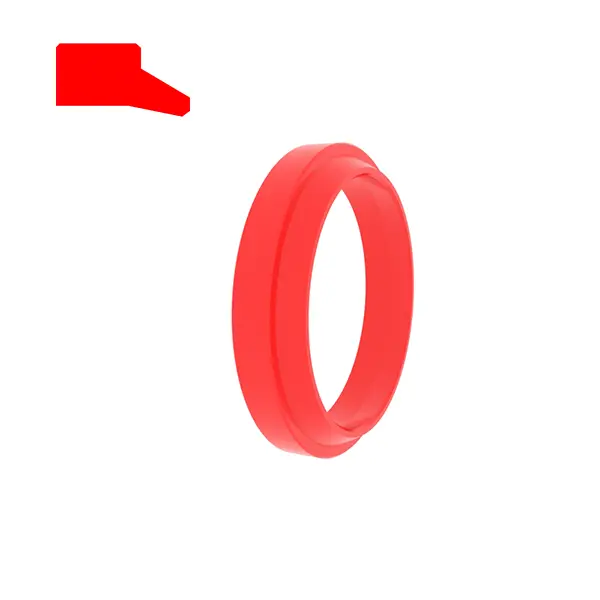

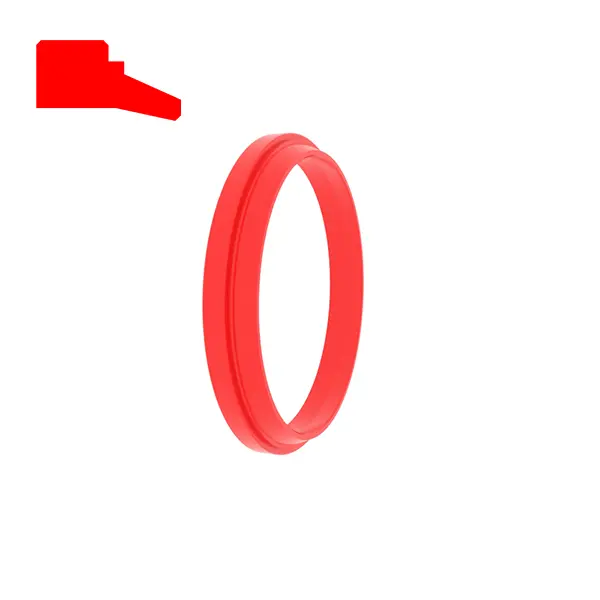

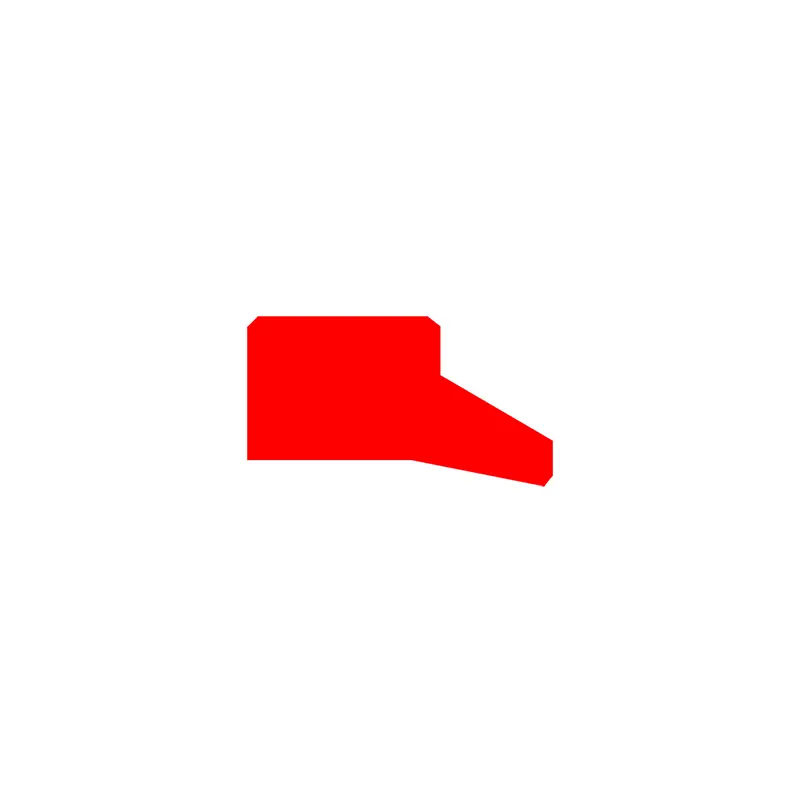

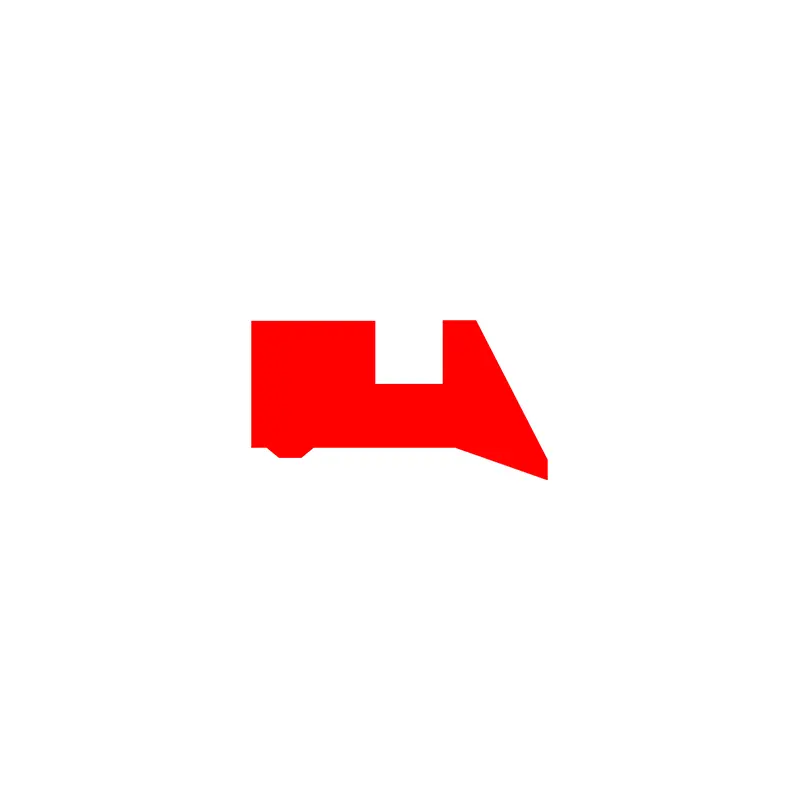

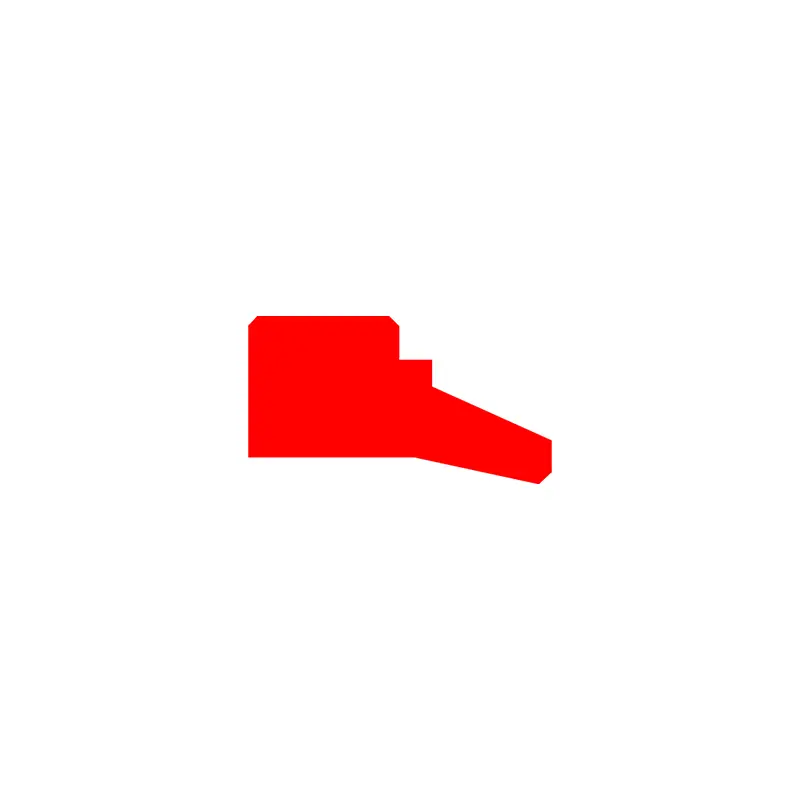

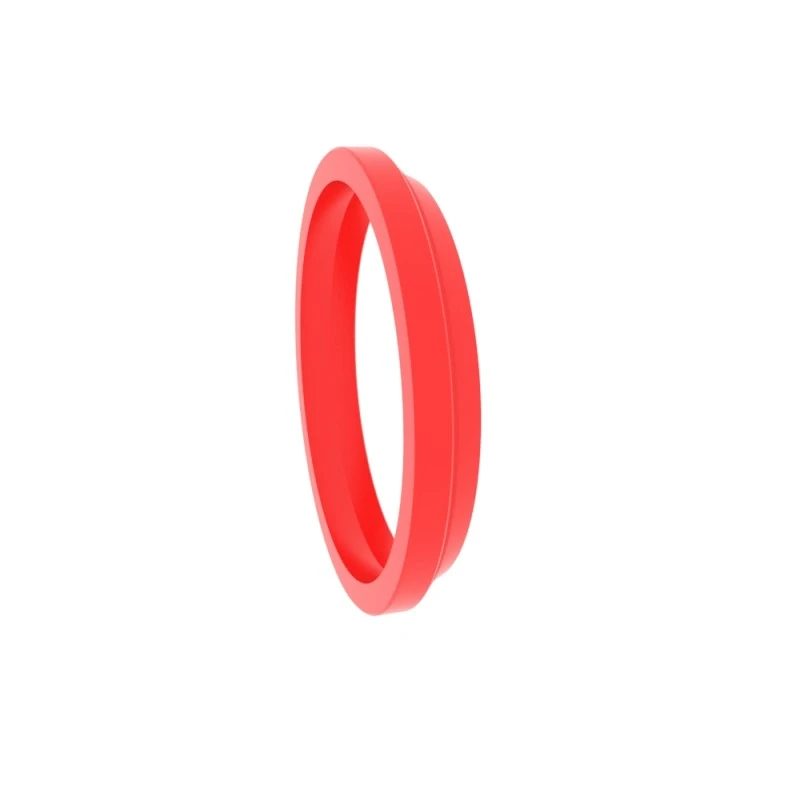

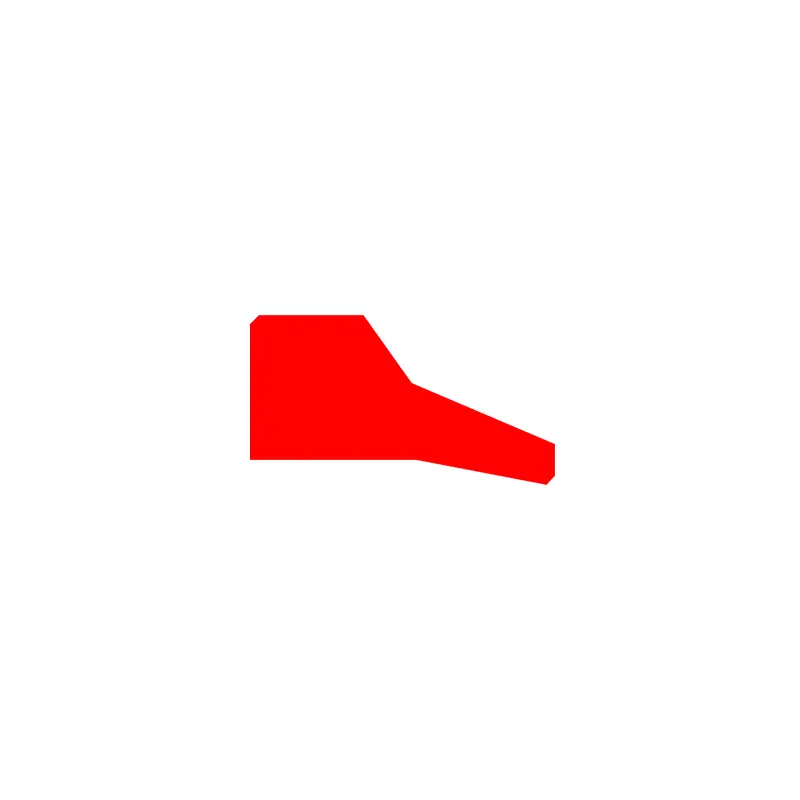

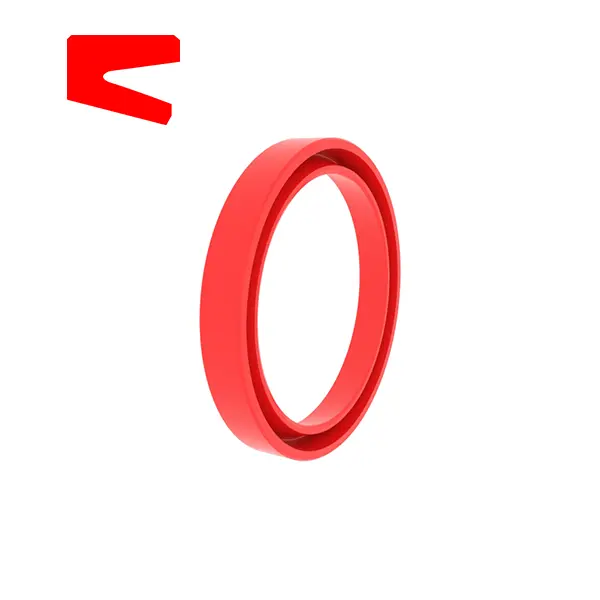

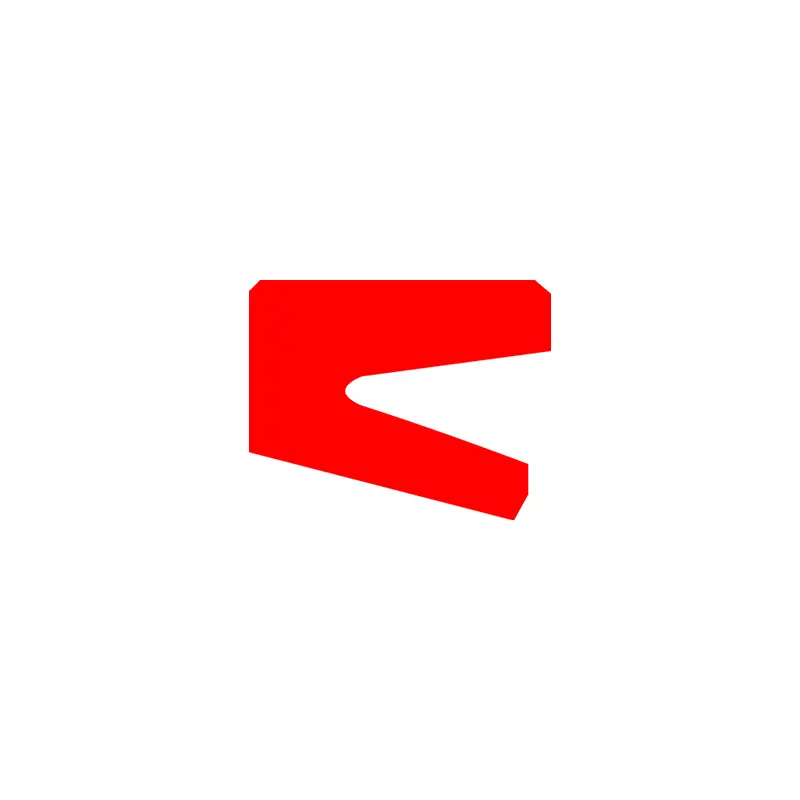

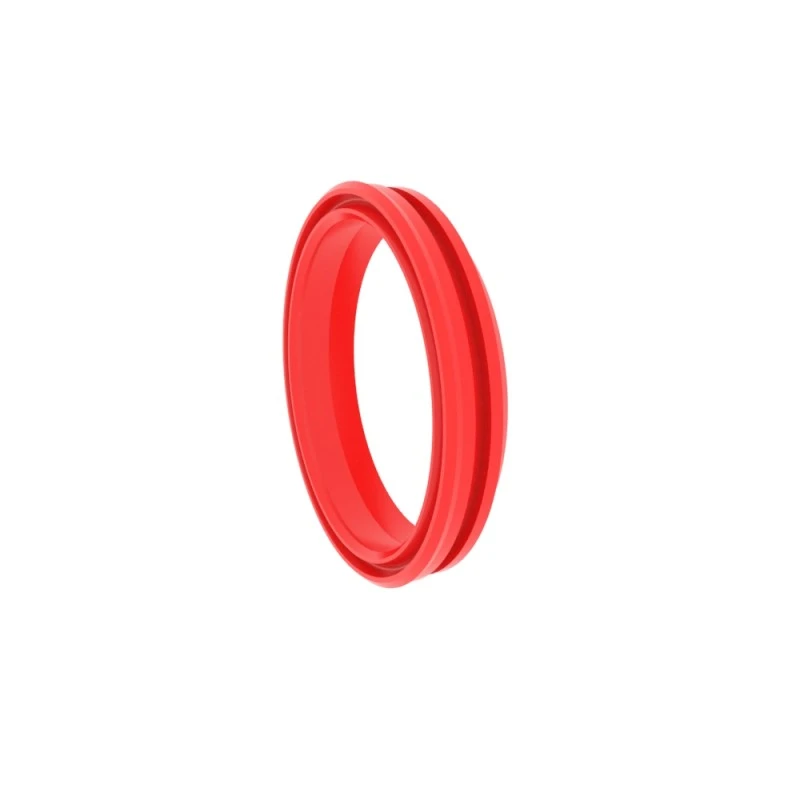

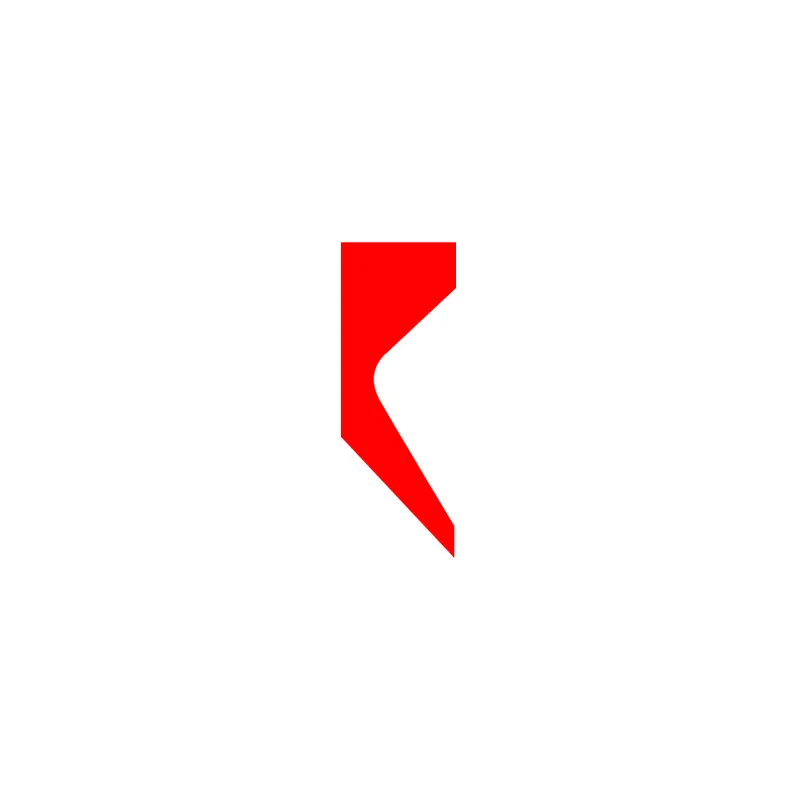

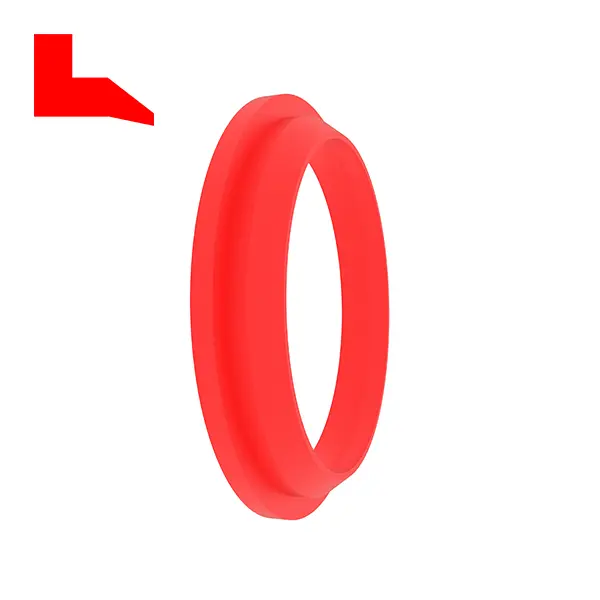

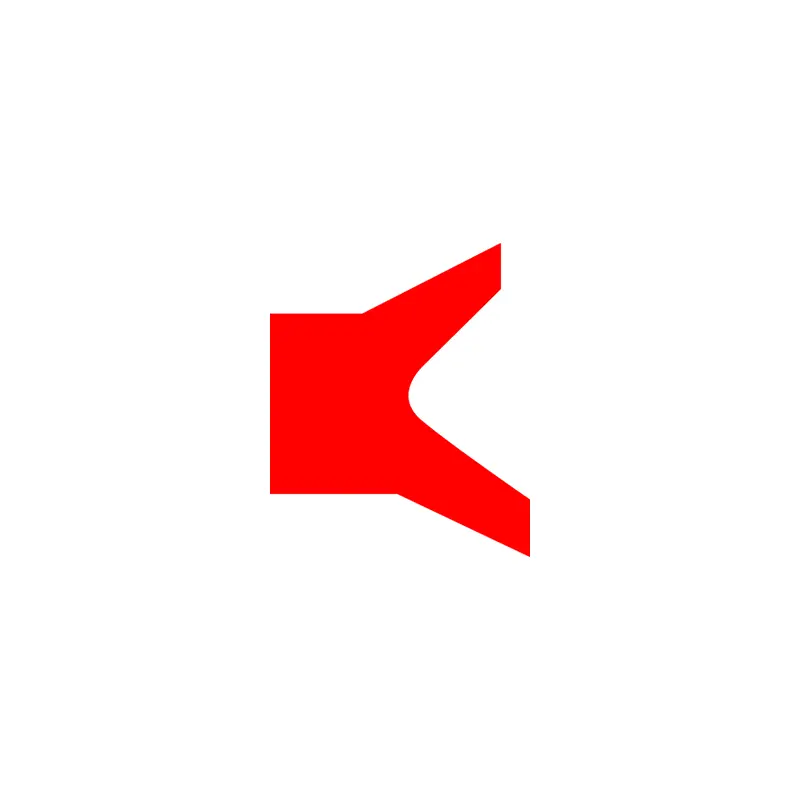

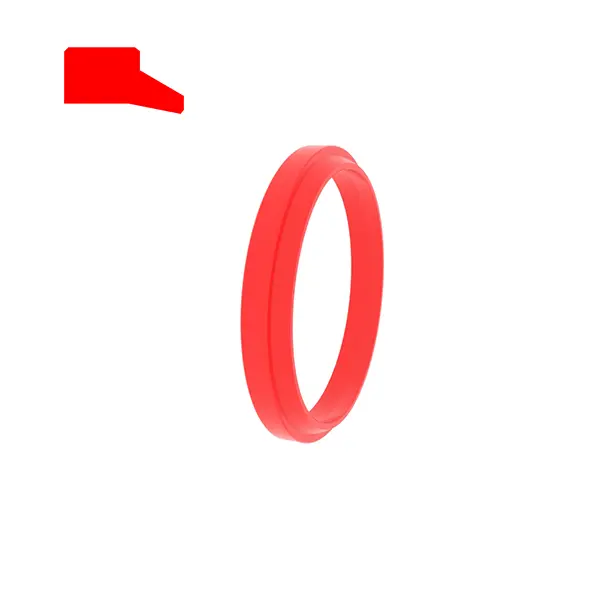

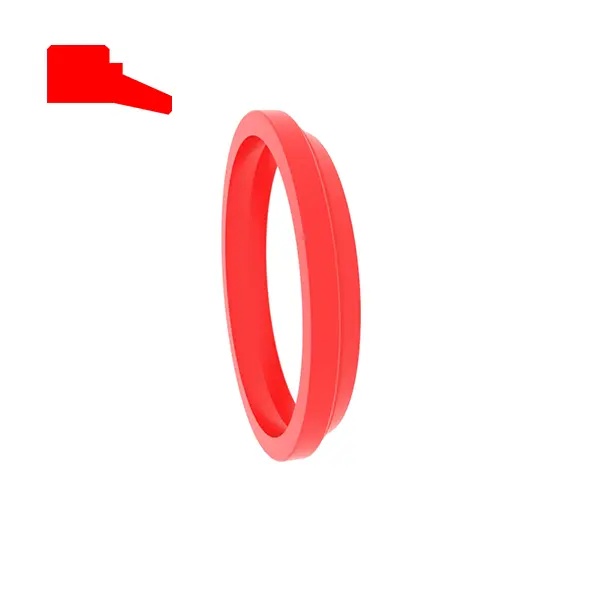

آر سی اے 101
آرڈر سائز
φd ...... بیرونی قطر
φd ...... اندرونی قطر
l ...... نالی کی چوڑائی
H ...... دھول مہر کی کل اونچائی
| سطح ختم | r tmax (μm) | را (μm) |
| سلائیڈنگ سطح کے ملاپ والے ربڑ/پولیوریتھین مہروں سلائیڈنگ سطح کے ملاپ والے PTFE مہروں | .52.5 ≤2 | .0.1-0.5 .0.05-0.3 |
| نالی نیچے نالی کی طرف | .36.3 ≤15 | .61.6 ≤3 |
| ٹی پی پروفائل سپورٹ لمبائی کا تناسب | 50 ٪ -95 ٪ |
|
| رواداری | |
| φd1 H11 | l <10 ملی میٹر +0.2 |
| hdd h11 | l ＞ 10 ملی میٹر +0.3 |
ترتیب دینے کی مثال
ماڈل: RCA101
نالی کا سائز: 100x108x4/7
مواد: RC-PU-H
مہر کی قسم: RCA101 ، RCA104
اہم درخواست: تیل سلنڈروں کے لئے معیاری دھول تحفظ
فوائد: سادہ تنصیب ، عمدہ اینٹی رگڑ اور ڈسٹ پروف اثر ، گہا میں کوئی الٹا اوورمنٹ نہیں ، سگ ماہی کی انگوٹھی اور دھول کی انگوٹھی کے مابین کوئی دباؤ نہیں ہے۔
مواد: پولیوریتھین ، ربڑ
| مہر نالی کی مثالیں | مندرجہ ذیل معیاری نالی کے طول و عرض ہیں (سائز کی حد میں کسی بھی سائز کی دھول مہریں تیار کی جاسکتی ہیں) | |||||||
 |
آر سی اے 101
|
φd | φd | fd1 | L | L1 | H | |
| 6-100 | φd+8 | φd+6 | 4 | 1 | 7 | |||
|

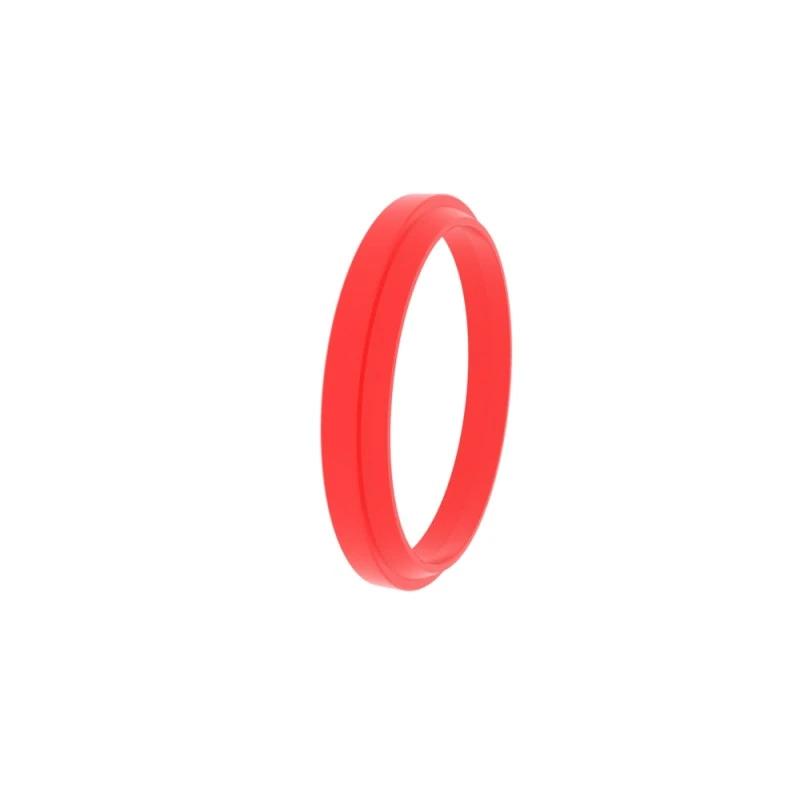

آر سی اے 104
|
100.1-149.9 | φd+12 | φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | φd+15 | φd11 | 6.5 | 2 | 13 | |||

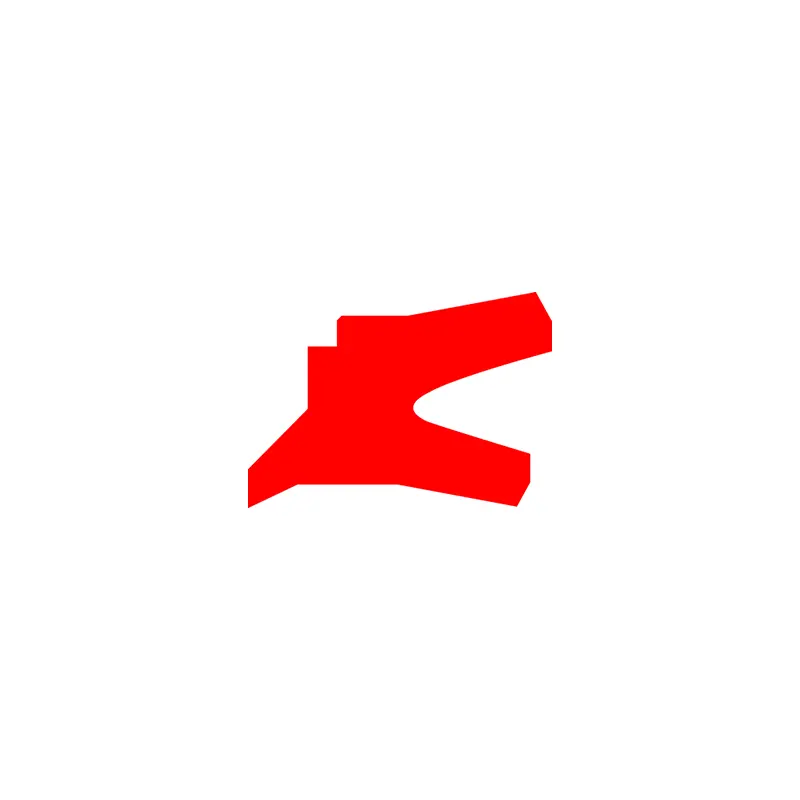

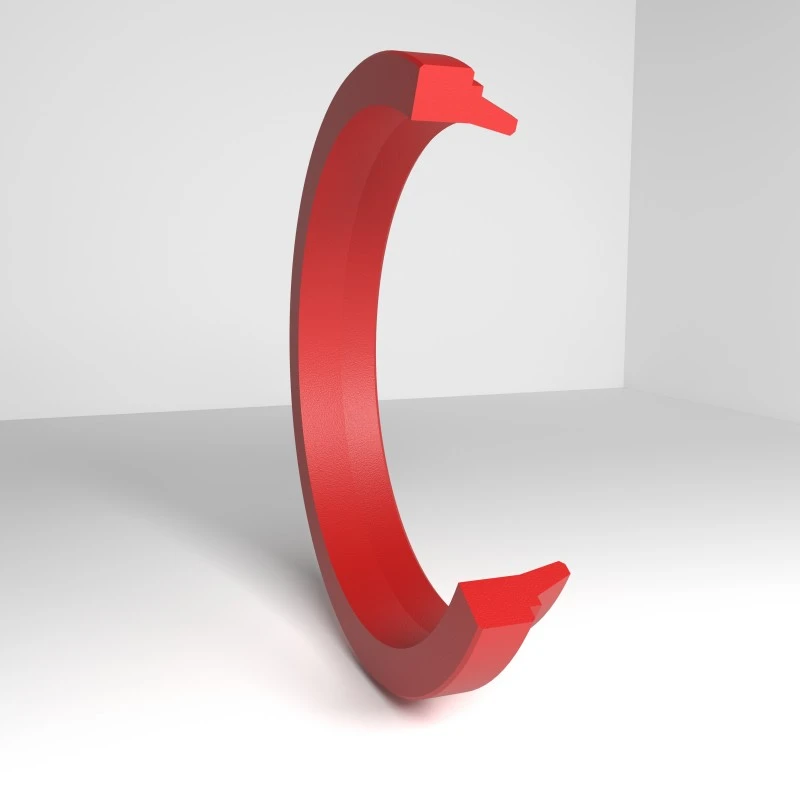

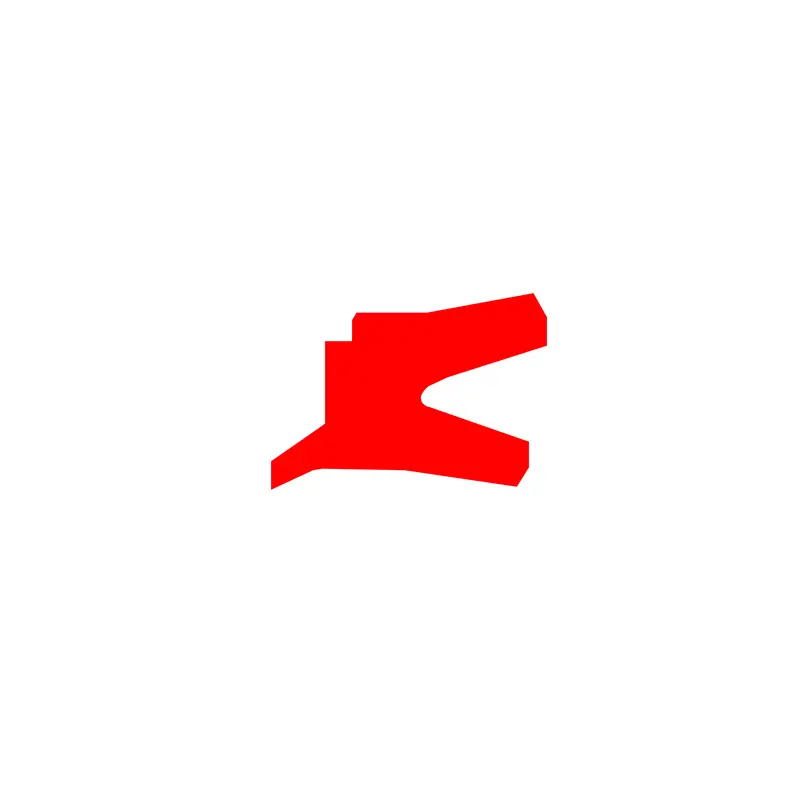

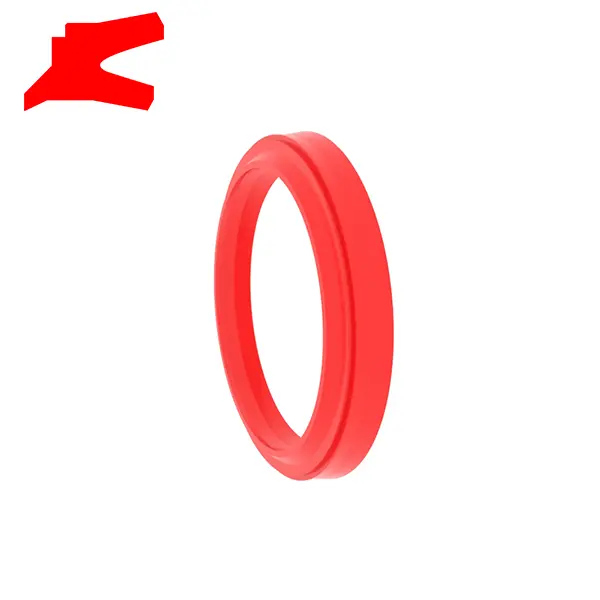

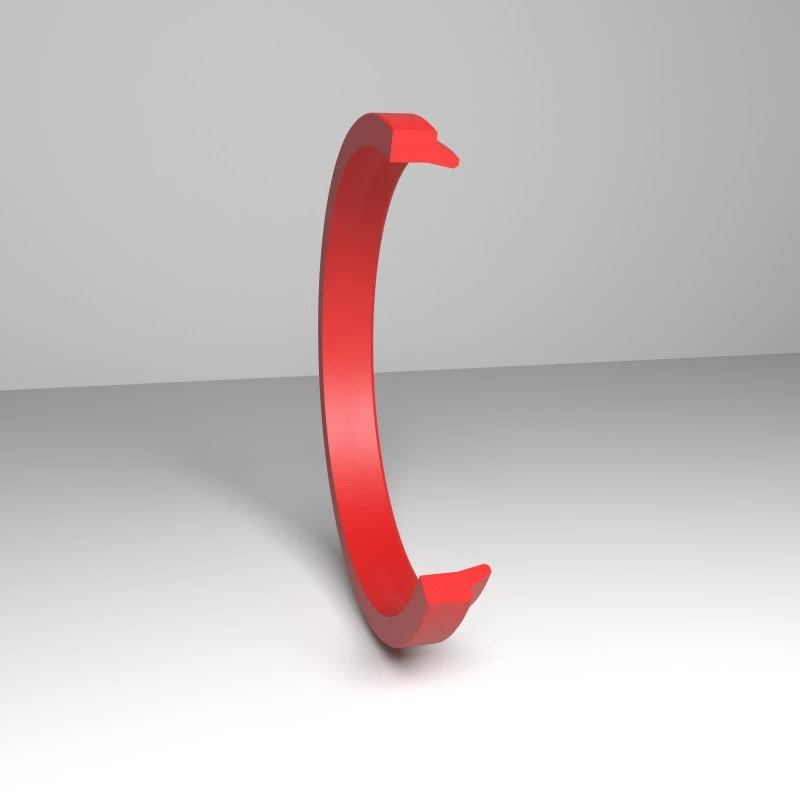

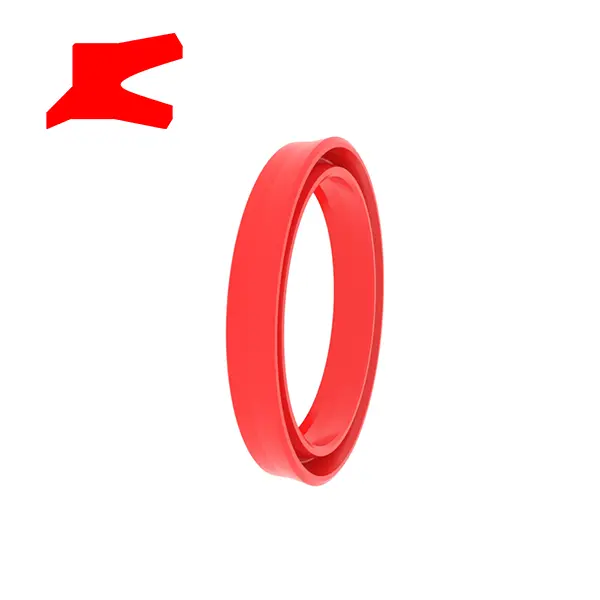

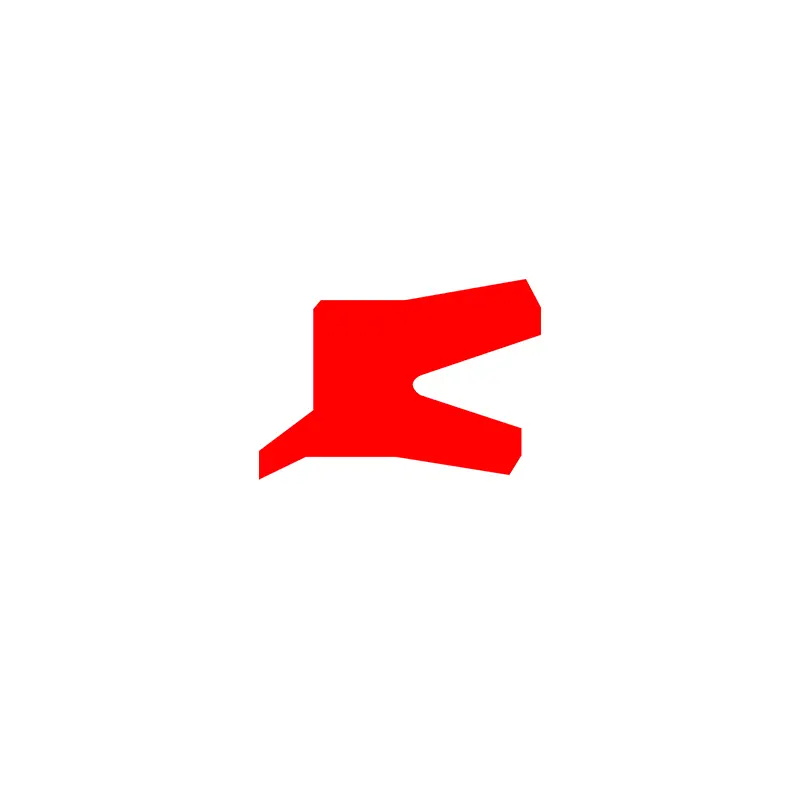

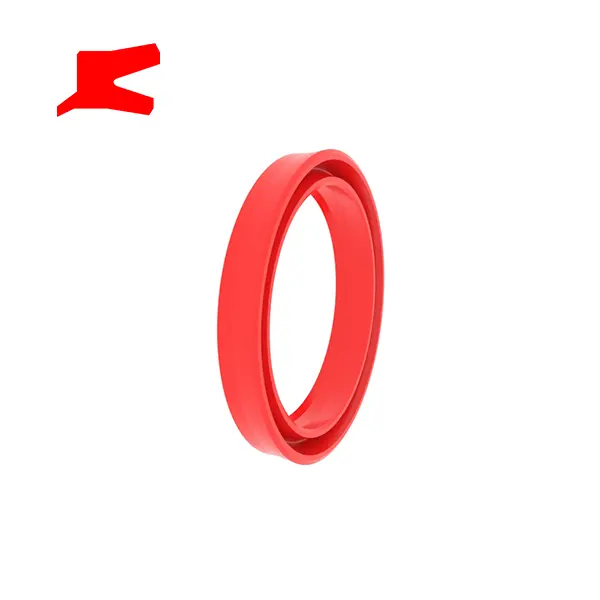

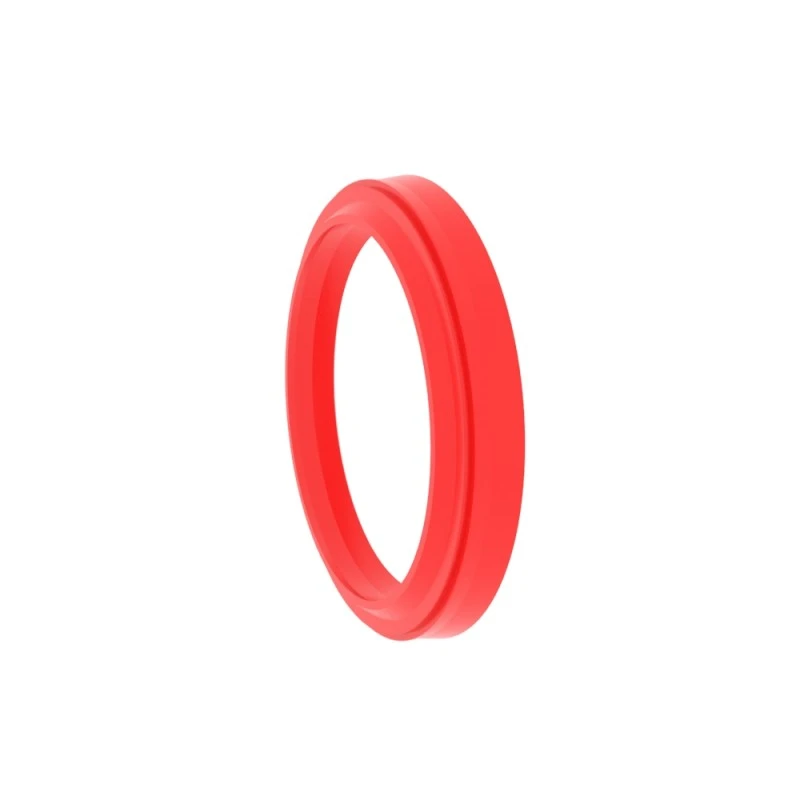

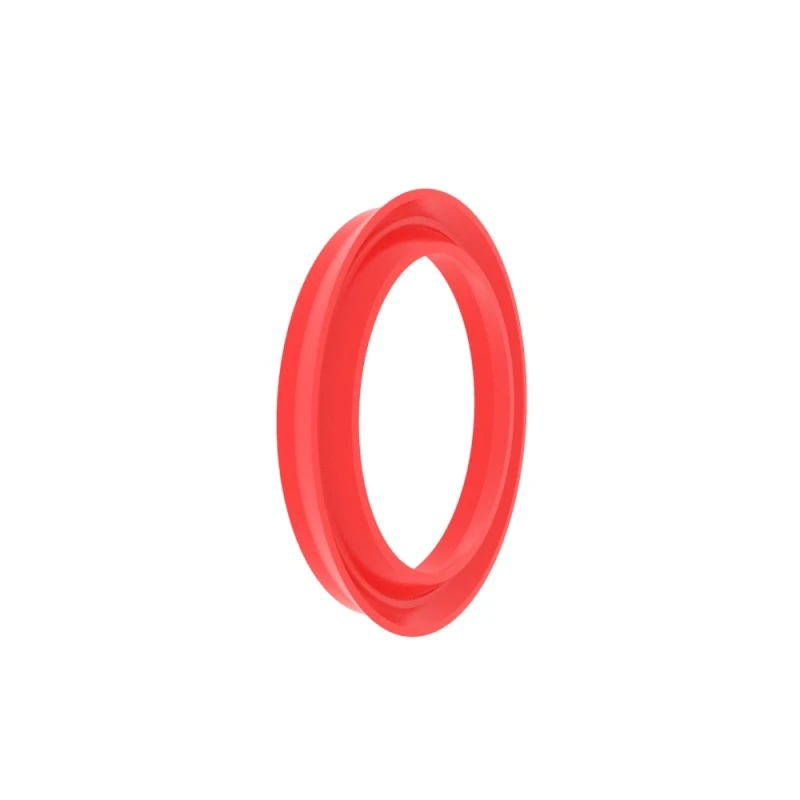

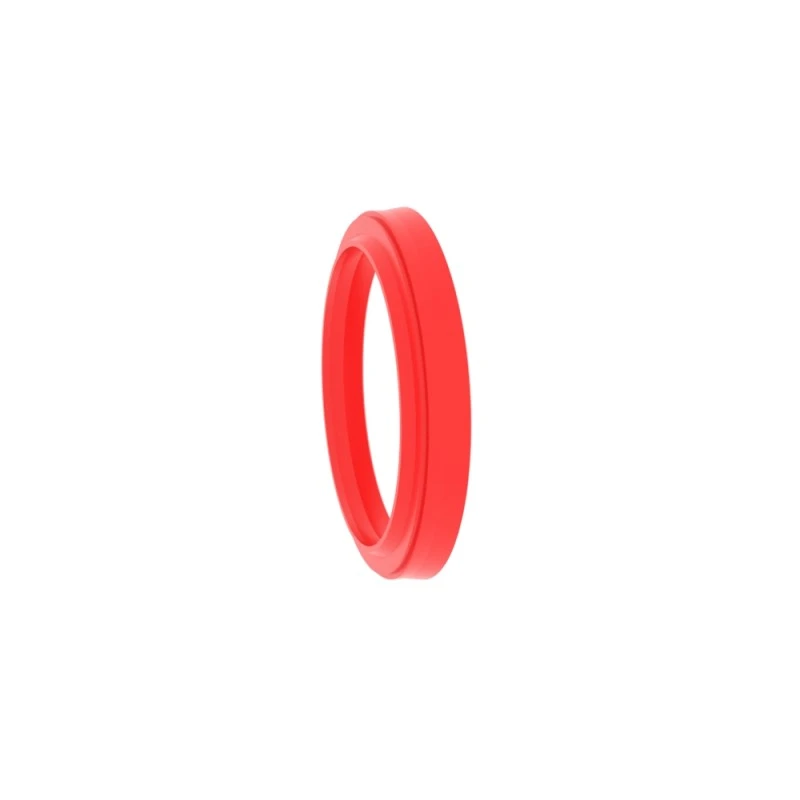

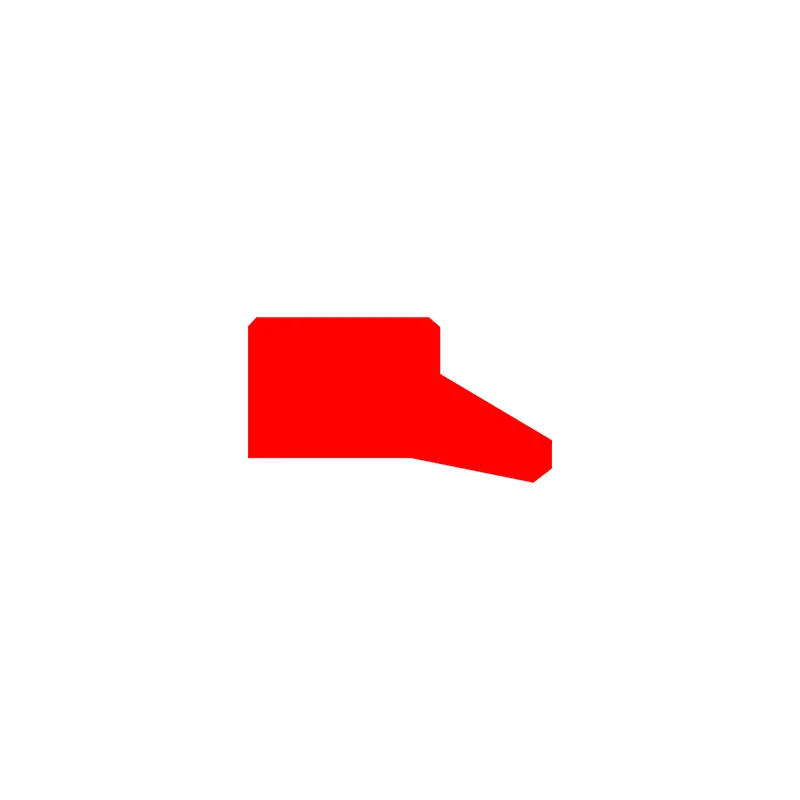

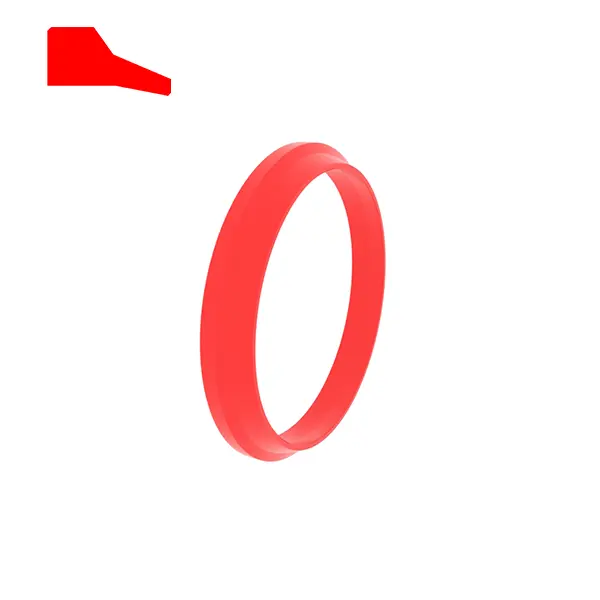

آر سی اے 102
آرڈر سائز
φd ...... بیرونی قطر
φd ...... اندرونی قطر
l ...... نالی کی چوڑائی
H ...... دھول مہر کی کل اونچائی
| سطح ختم | r tmax (μm) | را (μm) |
| سلائیڈنگ سطح کے ملاپ والے ربڑ/پولیوریتھین مہروں سلائیڈنگ سطح کے ملاپ والے PTFE مہروں | .52.5 ≤2 | .0.1-0.5 .0.05-0.3 |
| نالی نیچے نالی کی طرف | .36.3 ≤15 | .61.6 ≤3 |
| ٹی پی پروفائل سپورٹ لمبائی کا تناسب | 50 ٪ -95 ٪ |
|
| رواداری | |
| φd1 H11 | l <10 ملی میٹر +0.2 |
| hdd h11 | l ＞ 10 ملی میٹر +0.3 |
ترتیب دینے کی مثال
ماڈل: آر سی اے 102
نالی کا سائز/کل دھول مہر کی اونچائی: 100x115x8.5
مواد: RC-PU-H
مہر کی قسم: RCA102 ، RCA105 ، RCA211
مین ایپلی کیشن: بنیادی طور پر سلائیڈنگ امتزاج مہروں کے ساتھ استعمال ہوتا ہے
فوائد: اچھی رگڑ کی کارکردگی ، آر سی اے 211 دو طرفہ مہر
مواد: (الٹرا ہائی سختی) پولیوریتھین ، ربڑ
| مہر نالی کی مثالیں | مندرجہ ذیل معیاری نالی کے طول و عرض ہیں (سائز کی حد میں کسی بھی سائز کی دھول مہریں تیار کی جاسکتی ہیں) | |||||||
 |
آر سی اے 102
|
φd | φd | fd1 | L | L1 | H | |
|
آر سی اے 105
|
6-49.9 | φd+8 | φd+4 | 5 | ≥2 | 6 | ||
|
آر سی اے 211
|
50-99.9 | φd+10 | φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | φd+15 | φd+7.5 | 8.5 | ≥2 | 11.5 | |||

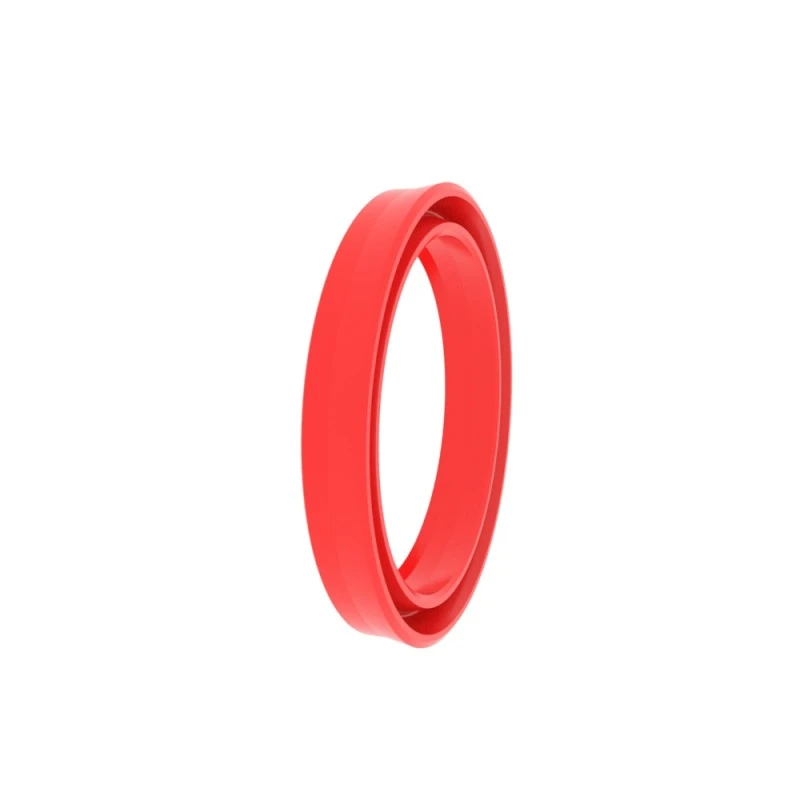

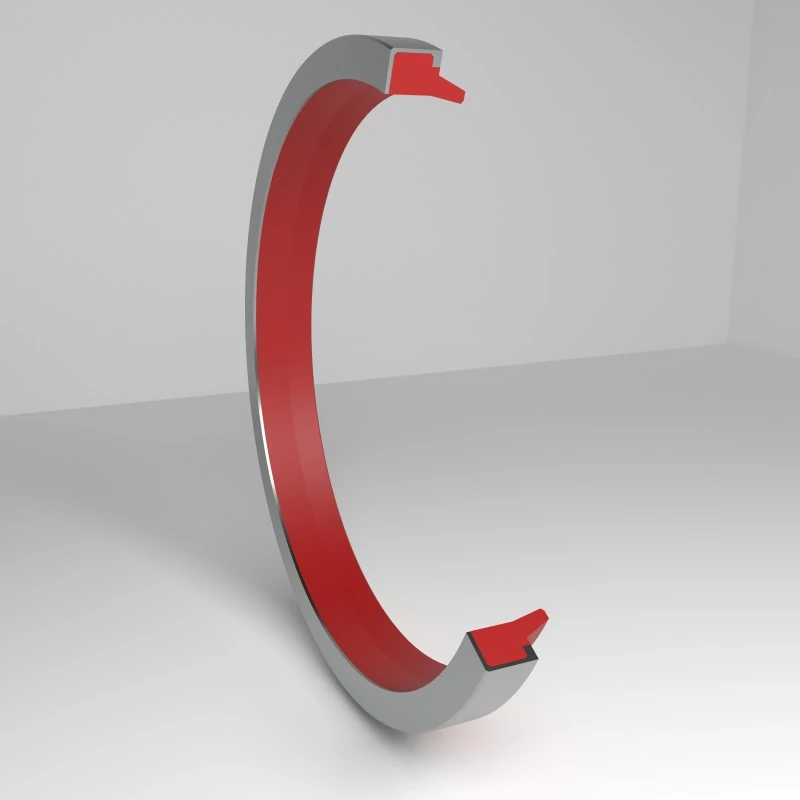

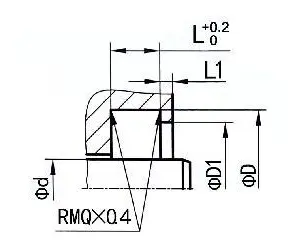

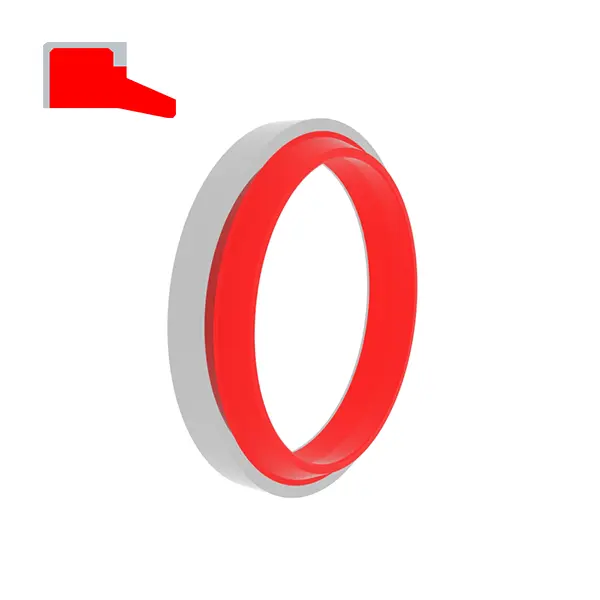

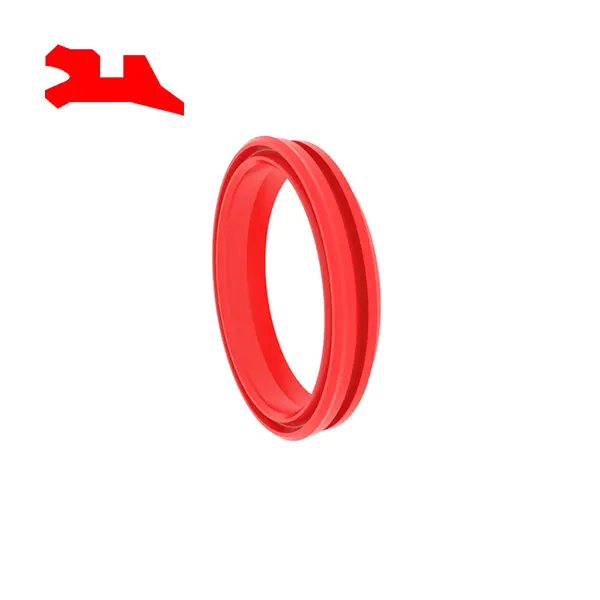

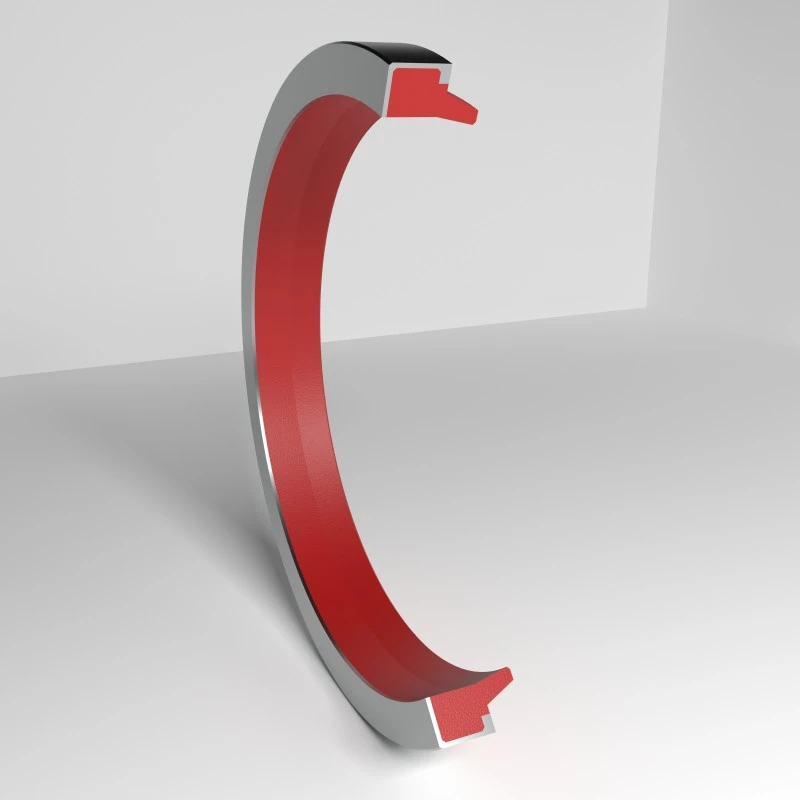

آر سی اے 103
آرڈر سائز
φd ...... بیرونی قطر
φd ...... اندرونی قطر
l ...... نالی کی چوڑائی
H ...... دھول مہر کی کل اونچائی
| سطح ختم | r tmax (μm) | را (μm) |
| سلائیڈنگ سطح کے ملاپ والے ربڑ/پولیوریتھین مہروں سلائیڈنگ سطح کے ملاپ والے PTFE مہروں | .52.5 ≤2 | .0.1-0.5 .0.05-0.3 |
| نالی نیچے نالی کی طرف | .36.3 ≤15 | .61.6 ≤3 |
| ٹی پی پروفائل سپورٹ لمبائی کا تناسب | 50 ٪ -95 ٪ |
|
| رواداری | |
| φd1 H11 | l <10 ملی میٹر +0.2 |
| hdd h11 | l ＞ 10 ملی میٹر +0.3 |
ترتیب دینے کی مثال
ماڈل: آر سی اے 103
نالی کا سائز/کل دھول مہر کی اونچائی: 100x115x9/12
مواد: RC-PU-H+POM
مہر کی قسم: RCA103 ، RCA106
مین ایپلی کیشن: معیاری سلنڈر اور کھلی نالیوں کے لئے
فوائد: اینٹی رگڑ کی کارکردگی اچھی ہے ، اور معاونت کی انگوٹی آکسیکرن کو نالی اور مہر کے مابین ہونے سے روکتی ہے ، اور گہا میں پوزیشننگ اور فٹ مضبوط ہے۔
مواد: (الٹرا ہائی سختی) پولیوریتھین + پولی آکسیمیٹیلین ، ربڑ + پولی آکسیمیٹیلین
| مہر نالی کی مثالیں | مندرجہ ذیل معیاری نالی کے طول و عرض ہیں (سائز کی حد میں کسی بھی سائز کی دھول مہریں تیار کی جاسکتی ہیں) | |||||
 |
آر سی اے 103
|
φd | φd | L | H | |
| 6-9.9 |
φd+8 | 5 | 8 | |||
|
آر سی اے 106
|
10-99.9 | φd+10 | 7 | 10 | ||
| 100-200 | φd+15 | 9 | 12 | |||
| ＞ 200 | φd+20 | 12 | 16 | |||

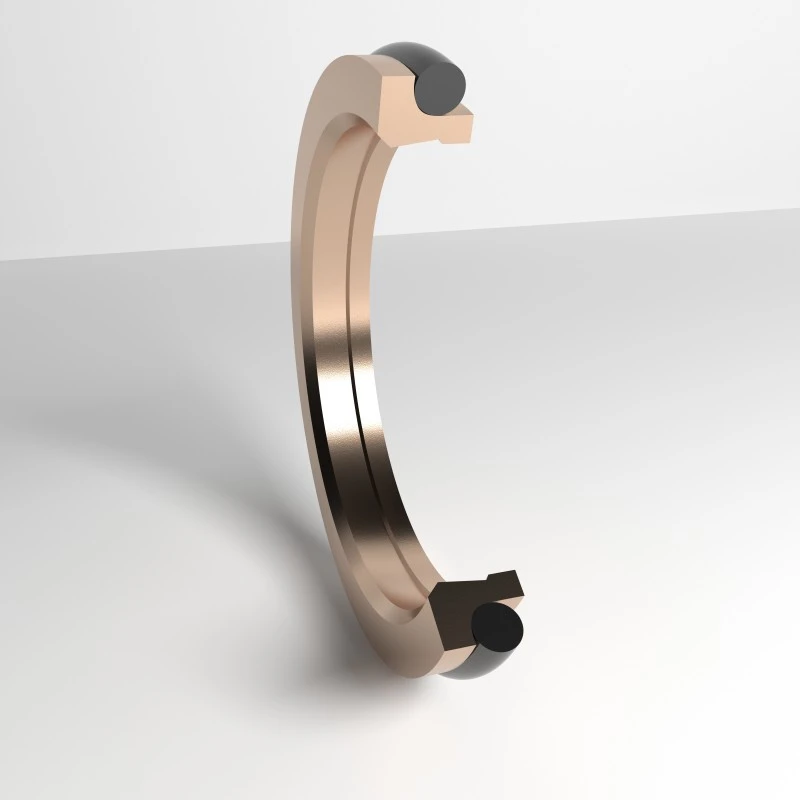

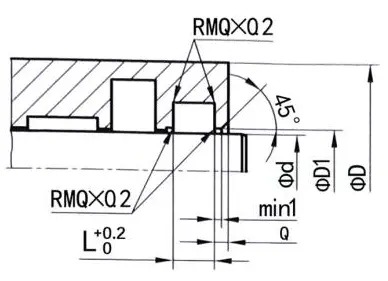

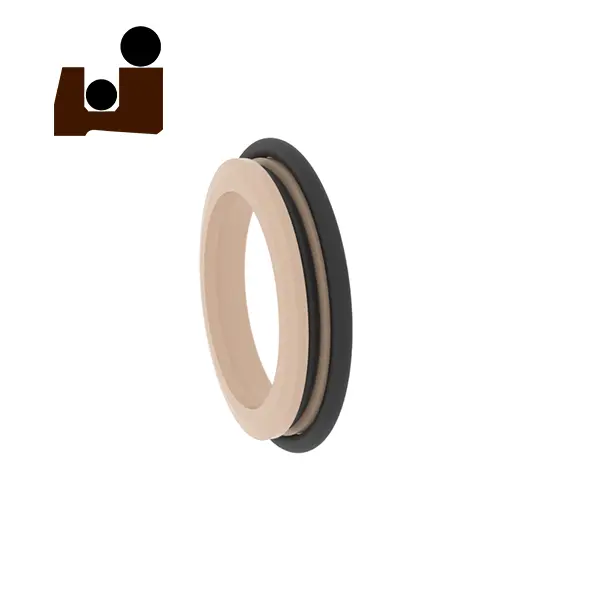

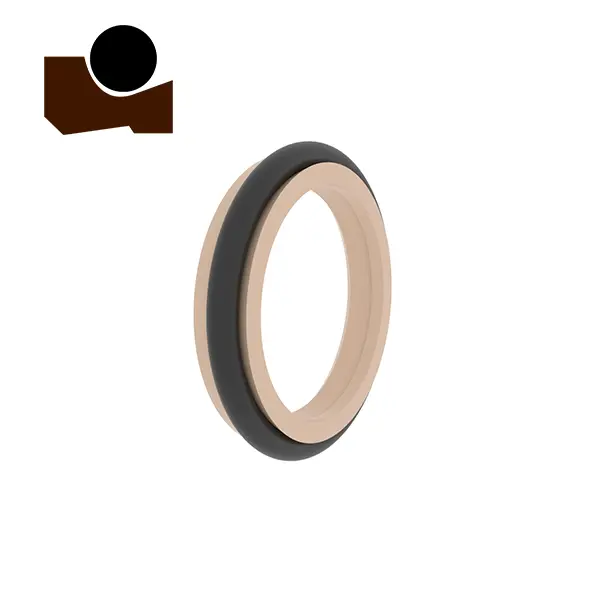

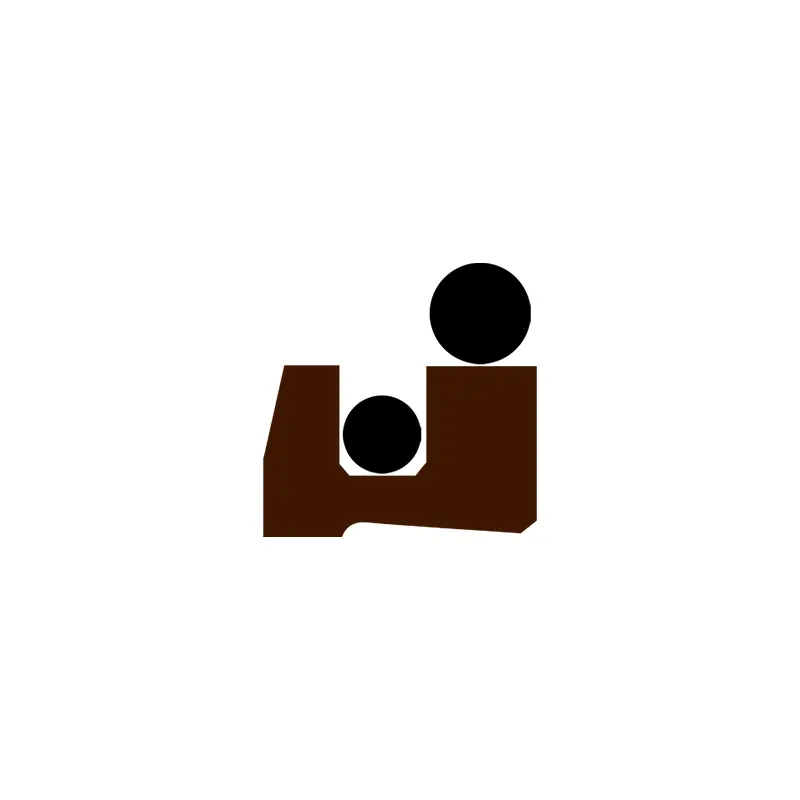

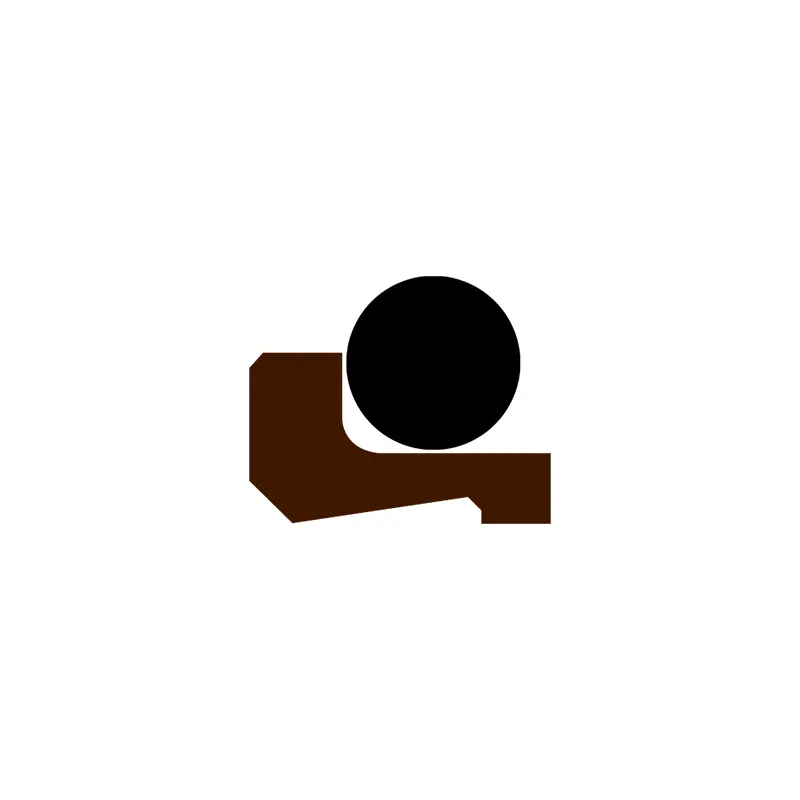

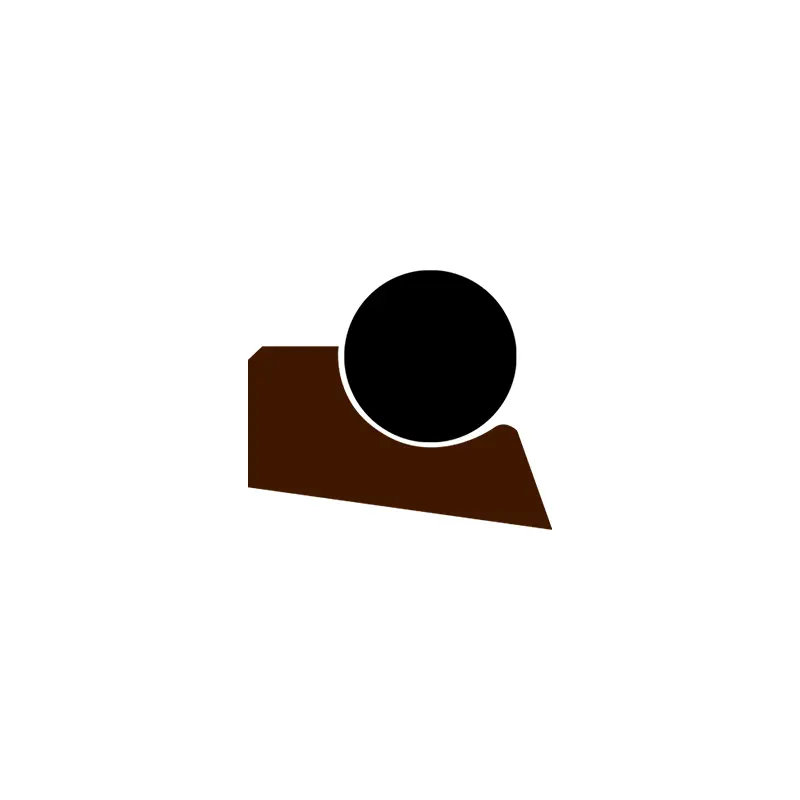

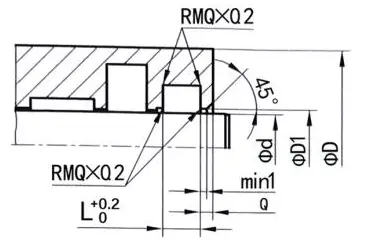

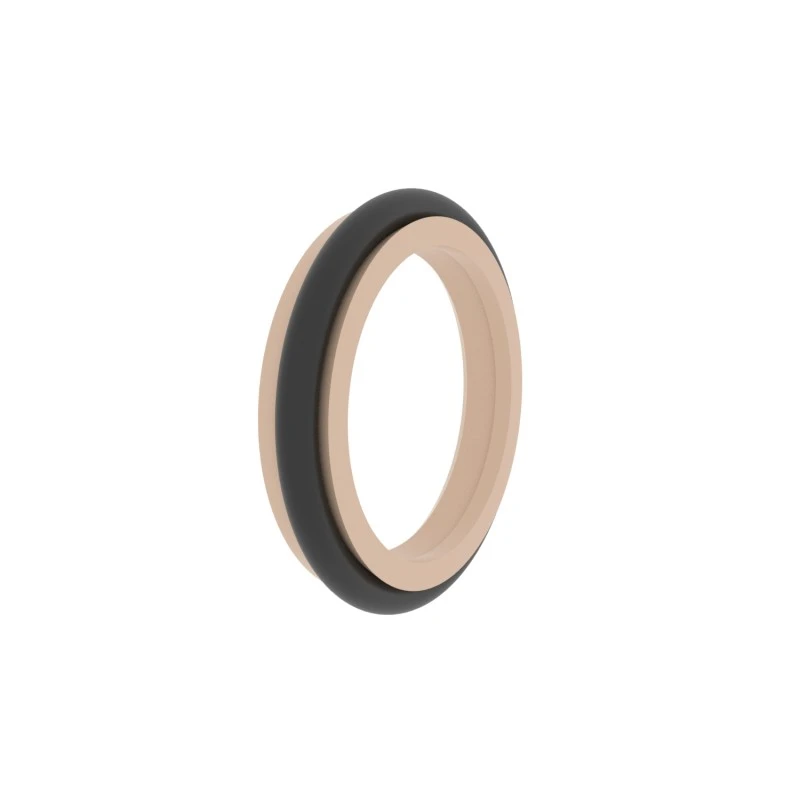

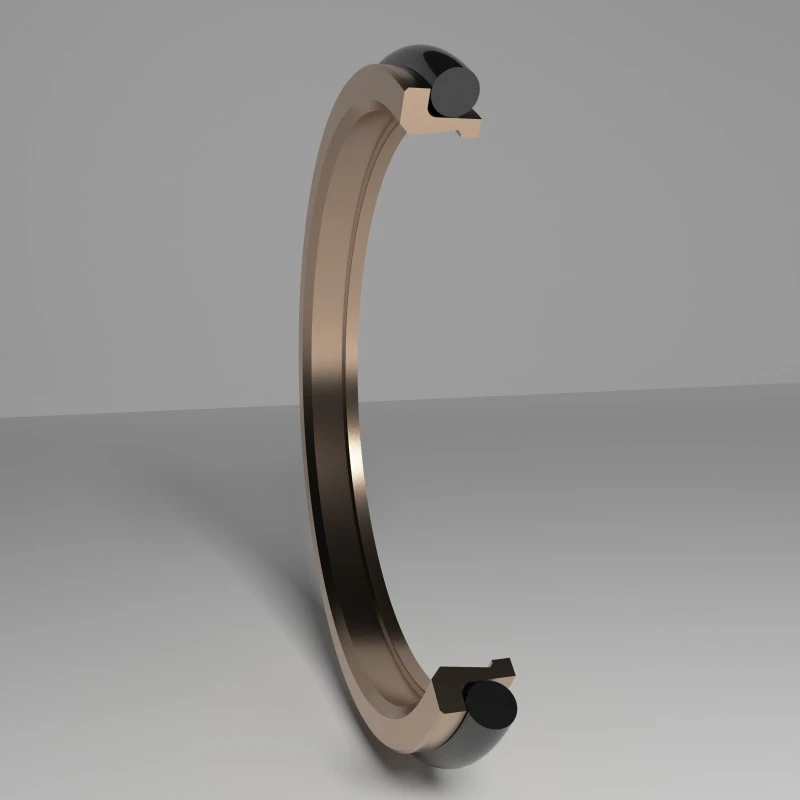

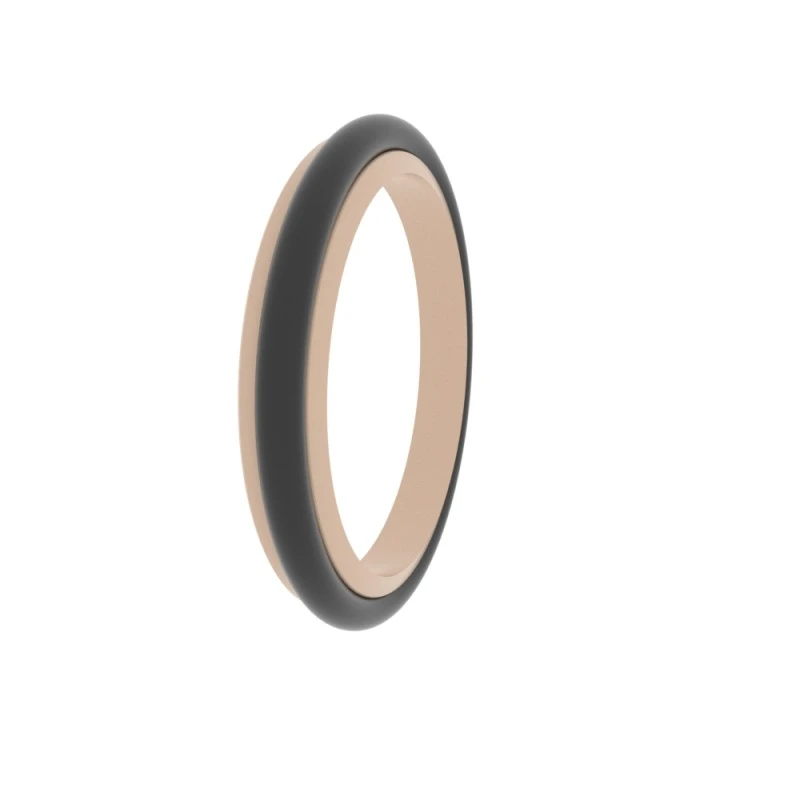

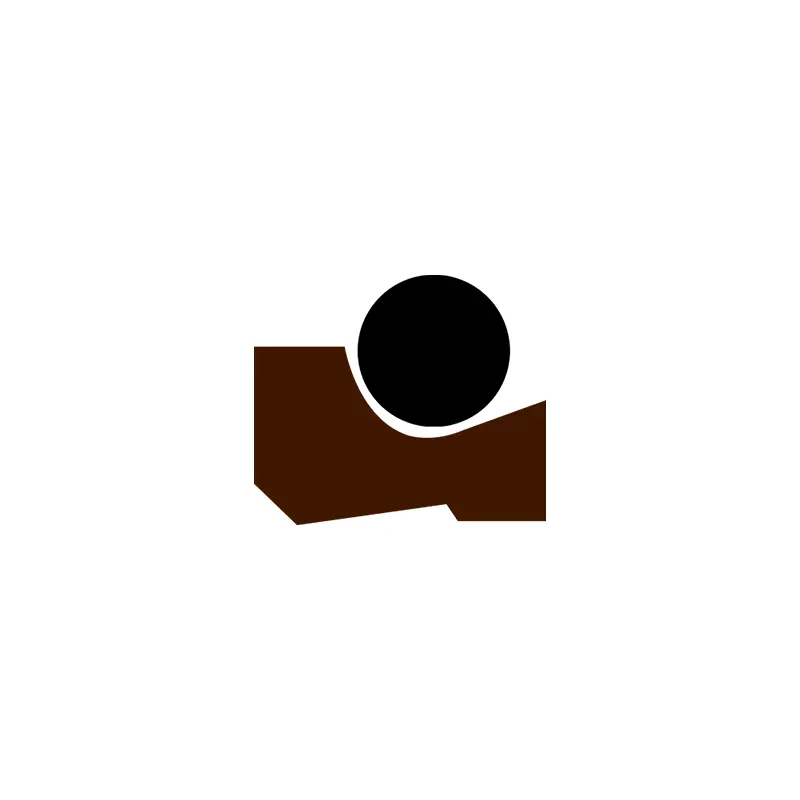

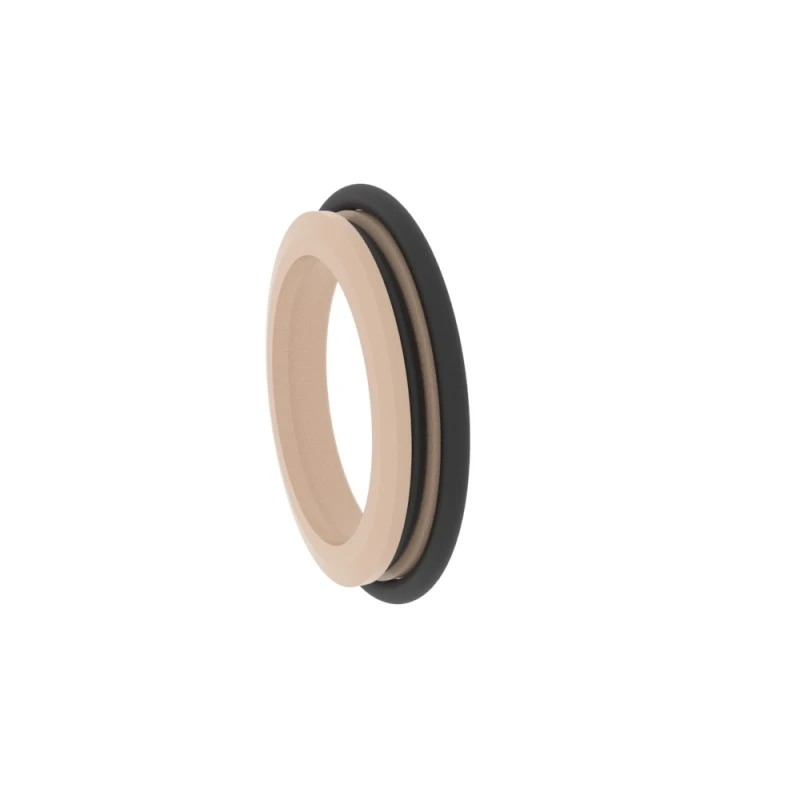

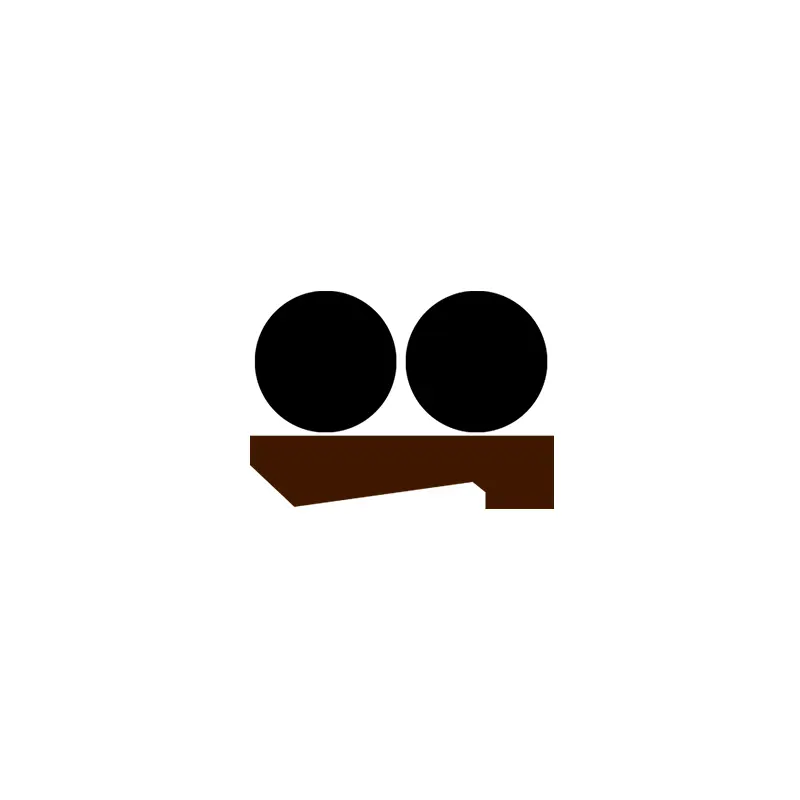

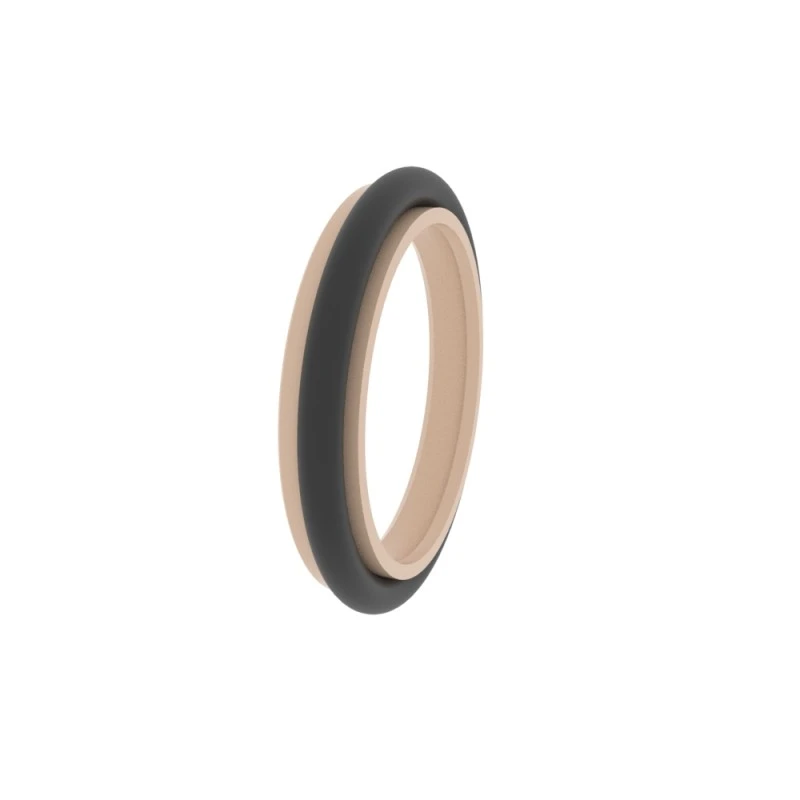

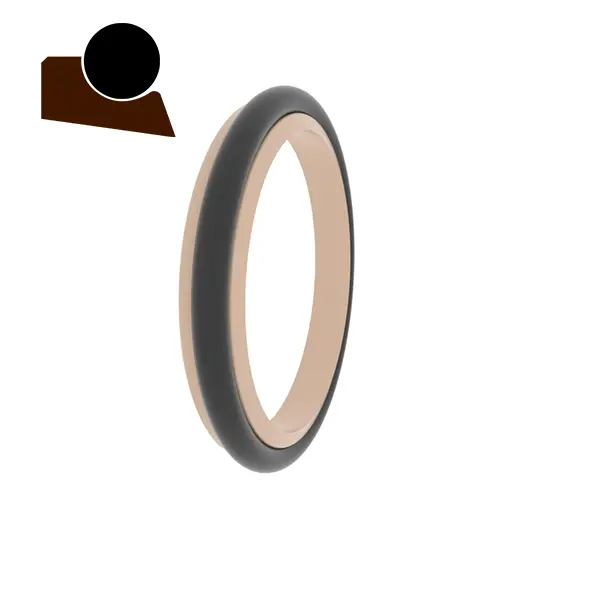

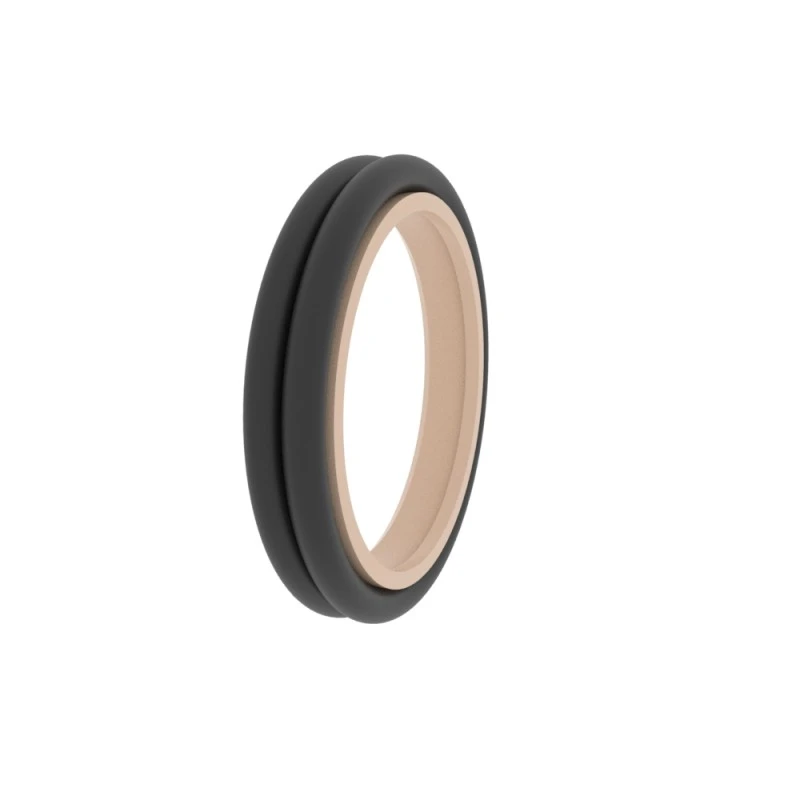

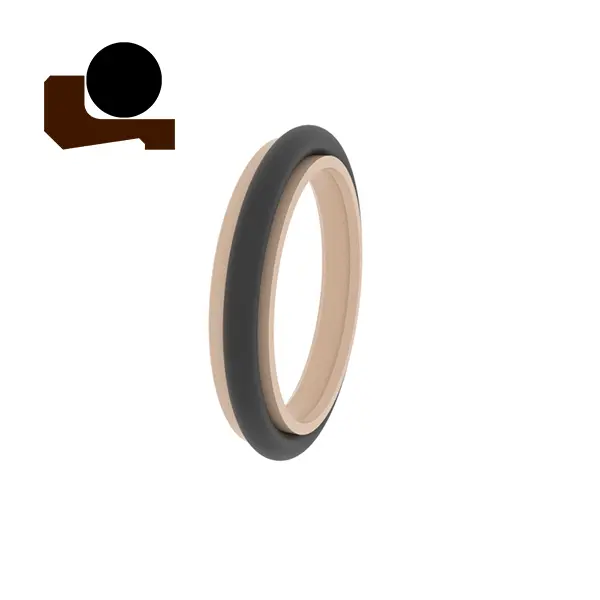

RCA115
آرڈر سائز
φd ...... بیرونی قطر
φd1 ...... بیرونی قطر
φd ...... اندرونی قطر
l ...... نالی کی چوڑائی
| سطح ختم | r tmax (μm) | را (μm) |
| سلائیڈنگ سطح کے ملاپ والے ربڑ/پولیوریتھین مہروں سلائیڈنگ سطح کے ملاپ والے PTFE مہروں | .52.5 ≤2 | .0.1-0.5 .0.05-0.3 |
| نالی نیچے نالی کی طرف | .36.3 ≤15 | .61.6 ≤3 |
| ٹی پی پروفائل سپورٹ لمبائی کا تناسب | 50 ٪ -95 ٪ |
|
| رواداری | |
| φd1 H11 | l <10 ملی میٹر +0.2 |
| hdd h11 | l ＞ 10 ملی میٹر +0.3 |
ترتیب دینے کی مثال
ماڈل: RCA115
نالی کا سائز/کل دھول مہر کی اونچائی: 100x108.8x6
مواد: PTFE3+NBR
مہر کی قسم: RCA115 ، RCA118
اہم اطلاق: کیمیائی صنعت ، فوڈ انڈسٹری اور امدادی والوز
فوائد: کم رگڑ کا گتانک ، کوئی رینگنے والی ، چھوٹی تنصیب کی جگہ ، طویل لباس مزاحم زندگی ، اور کام کے دوران عمدہ ایڈجسٹمنٹ اور پوزیشننگ کی صلاحیتیں۔
مواد: ٹیٹرافلووروتھیلین ، نائٹریل ربڑ یا فلورین ربڑ
| مہر نالی کی مثالیں | مندرجہ ذیل معیاری نالی کے طول و عرض ہیں (سائز کی حد میں کسی بھی سائز کی دھول مہریں تیار کی جاسکتی ہیں) | |||||||
 |
RCA115
|
φd | φd | L | D1 | a | او رنگ | |
| 6-11.9 |
φd+4.8 | 3.7 | D+1.5 | 2 | 1.78 | |||
| 12-64.9 |
φd+6.8 | 5.0 | D+1.5 | 2 | 2.62 | |||
|
آر سی اے 116
|
65-250.9 | φd+8.8 | 6.0 | D+1.5 | 3 | 3.53 | ||
| 251-420.9 | φd+12.2 | 8.4 | D+2 | 3 | 5.33 | |||
| 421-650.9 | φd+16.0 | 11.0 | D+2 | 4 | 7.00 | |||
| ≥150 | φd+20.0 | 12.0 | D+2.5 | 5 | 8.40 | |||
