ہم پسٹن مہروں کے شعبے میں متنوع ضروریات پر توجہ مرکوز کرتے ہیں اور ہائیڈرولکس اور نیومیٹکس کے تمام منظرناموں کو ڈھکنے والے اعلی کارکردگی کے حل فراہم کرتے ہیں۔ روایتی صنعت سے لے کر انتہائی کام کے حالات تک سگ ماہی چیلنجوں کو پورا کرنے کے لئے ہماری پروڈکٹ لائن کو بنیادی طور پر واحد اداکاری اور ڈبل اداکاری میں تقسیم کیا گیا ہے ، جس میں مادی جدت اور ساختی اصلاح کا امتزاج کیا جاتا ہے۔
1. پسٹن مہر ٹرننگ سیل سیریز کی جھلکیاں:
ہائی پریشر اور اینٹی بے دخل: RCK102/102R/104 سیریز ہائی پریشر کے لئے ڈیزائن کی گئی ہیں ، اور سپورٹ ڈھانچے کو بڑے خلا اور تنگ نالیوں کے مطابق ڈھالنے کے لئے تقویت ملی ہے۔ RCK109H/120/1222 اور دیگر امتزاج مہریں 35MPA+ ہائی پریشر کی حد کو توڑنے کے لئے گائیڈ کی انگوٹھیوں اور elastomers کو مربوط کرتی ہیں ، خاص طور پر کان کنی اور بھاری مشینری کے لئے موزوں۔
متحرک موافقت: RCK108/125/138 انتہائی کم رفتار سے تیز رفتار (0.01 ~ 5m/s) تک مستحکم سگ ماہی حاصل کرنے کے لئے ٹیٹرافلووروتھیلین مواد کا استعمال کرتا ہے ، اور کم رگڑ کی خصوصیات چلنے والے ہائیڈرولکس اور صحت سے متعلق انجیکشن مولڈنگ آلات کے لئے موزوں ہیں۔
انتہائی ماحولیاتی رواداری: RCK119/139 مینڈر اسپرنگ اور پی ٹی ایف ای مواد سے لیس ہے ، جو سنکنرن سے مزاحم اور خشک لباس مزاحم ہے۔ -40 ℃ ~ 200 of کی وسیع درجہ حرارت کی حد کیمیکل ، دواسازی اعلی درجہ حرارت کے ری ایکٹرز اور کھانے پینے کے ایسپٹک پروڈکشن لائنوں کا احاطہ کرتی ہے۔
2. صنعت اپنی مرضی کے مطابق ڈیزائن:
بحالی اور ترمیم: RCK116/216 انسٹالیشن کے عمل کو آسان بناتا ہے اور پرانے سلنڈر کی مرمت اور کھانے پینے کے سامان کی تیز رفتار تبدیلی کی ضروریات کے مطابق ڈھالتا ہے۔
دوہری میڈیم تنہائی: آر سی کے 144/115 میں ایک اصل ڈبل ہونٹ کا ڈھانچہ ہے ، جو ایک ہی وقت میں تیل/پانی یا گیس/مائع مخلوط میڈیا پر مہر لگا سکتا ہے ، جو پیچیدہ کام کے حالات کے لئے موزوں ہے۔
شارٹ اسٹروک آپٹیمائزیشن: RCK103/143 مختصر اسٹروک ہائیڈرولک سلنڈروں میں رساو کے خطرے سے بچنے کے لئے O- رنگ پری لوڈ کے ذریعے سرایت کرنے والے استحکام کو بڑھاتا ہے۔
3. بنیادی ٹکنالوجی کے فوائد:
میٹریل سائنس: پولیوریتھین ہونٹ (آر سی کے 205) آئل اسٹوریج ڈیزائن میں چکنا سے پاک نیومیٹکس کی زندگی میں توسیع ہوتی ہے ، اور ٹیٹرا فلوورویتھیلین (آر سی کے 108) پہننے کے خلاف مزاحمت اور کیمیائی مزاحمت دونوں کو مدنظر رکھتے ہیں۔
ساختی جدت: بیک ٹو بیک بیک گائیڈ کی انگوٹھی (آر سی کے 101) ، سپورٹ رنگ اینٹی ٹوئسٹ (آر سی کے 1220) اور دیگر ڈیزائن کمپن اور سنکی بوجھ کے تحت مہروں کی استحکام کو یقینی بناتے ہیں۔
ہم 20+ صنعتوں جیسے کان کنی کی مشینری ، انجیکشن مولڈنگ کے سازوسامان ، اور طبی آلات ، معیاری ماڈیولز اور اپنی مرضی کے مطابق خدمات کے ساتھ متوازن لاگت اور کارکردگی جیسے 20+ صنعتوں کے لئے "مہر گائیڈ پہننے سے متعلق مزاحم" مربوط حل فراہم کرنے کے لئے پرعزم ہیں ، صارفین کی بحالی کے اخراجات کو کم کرنے اور سامان کی وصولی کو بہتر بنانے میں مدد فراہم کرتے ہیں۔
مصنوعات کی خصوصیات اور ایپلی کیشنز:

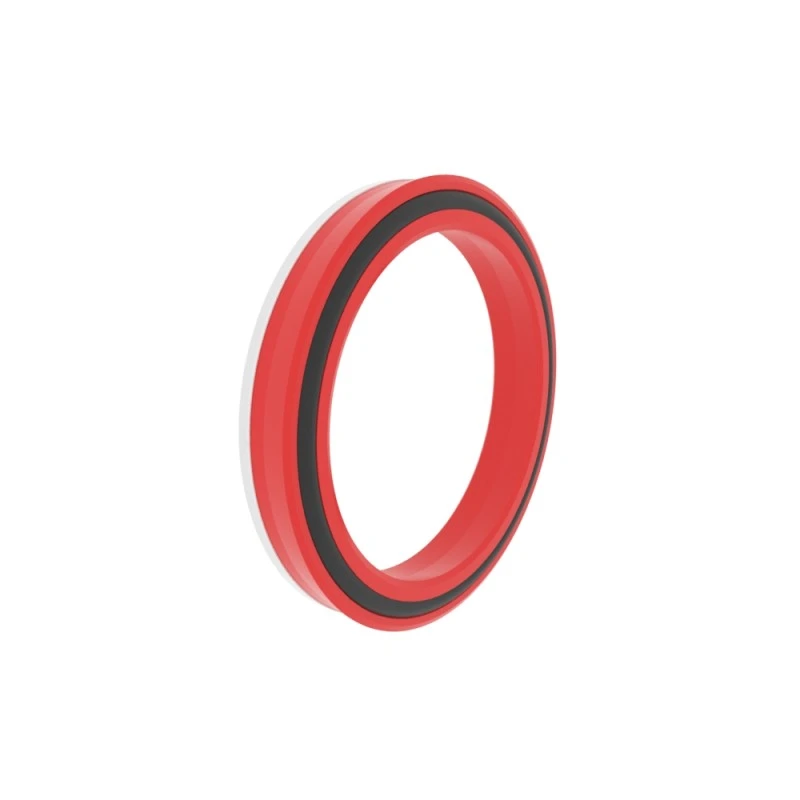

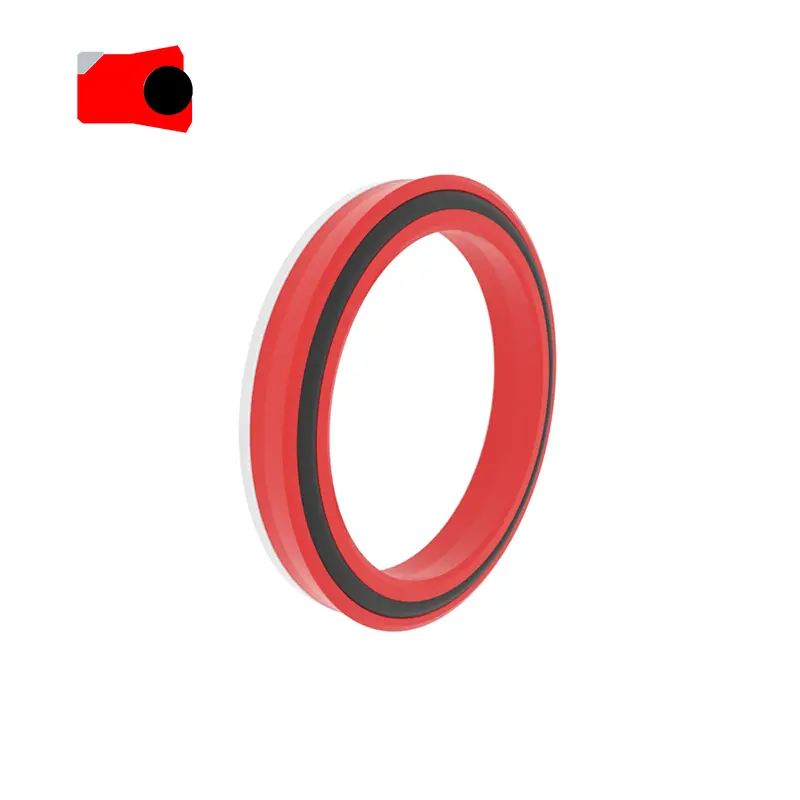

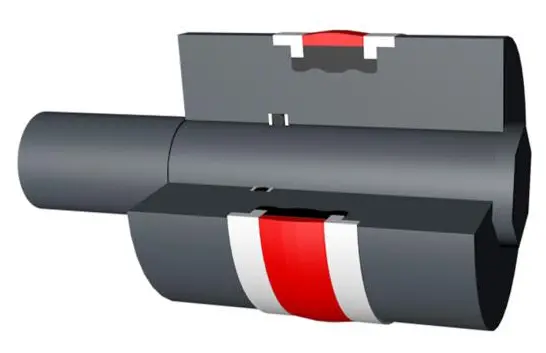

پسٹن مہر ٹرننگ مہر ہائیڈرولک سلنڈروں اور سلنڈروں ، معیاری ہائیڈرولک سلنڈروں اور واکنگ ہائیڈرولک مشینری کے لئے موزوں ہے۔ اہم درخواستوں میں تعمیراتی مشینری ، زرعی مشینری ، کرینیں اور معیاری سلنڈر شامل ہیں۔
جب کیمیائی صنعت میں استعمال ہوتا ہے تو ، یہ عام طور پر تیز سلنڈروں اور پوزیشننگ مشینری کے لئے استعمال ہوتا ہے۔ یہ کھانے کی صنعت ، دواسازی کی صنعت اور جمع کرنے والوں میں بھی استعمال کیا جاسکتا ہے۔
فوائد
پسٹن مہر ٹرننگ مہریں نالی میں اسٹفلی طور پر سرایت کرتی ہیں ، اچھی متحرک اور جامد سگ ماہی کی کارکردگی کے ساتھ ، اضافی گائیڈ کی انگوٹھی ، کم رگڑ ، کوئی ہائیڈرولک کریپ رجحان ، اعلی لباس مزاحمت ، اچھ anti ے اینٹی ایکسپروژن کی کارکردگی ، اچھی تھرمل کفالت ، وسیع پیمانے پر قابل اطلاق درجہ حرارت کی حد ، اور متحرک حالات کے تحت مضبوط بقیہ تیل کی واپسی کی مضبوط صلاحیت کی ضرورت نہیں ہے۔

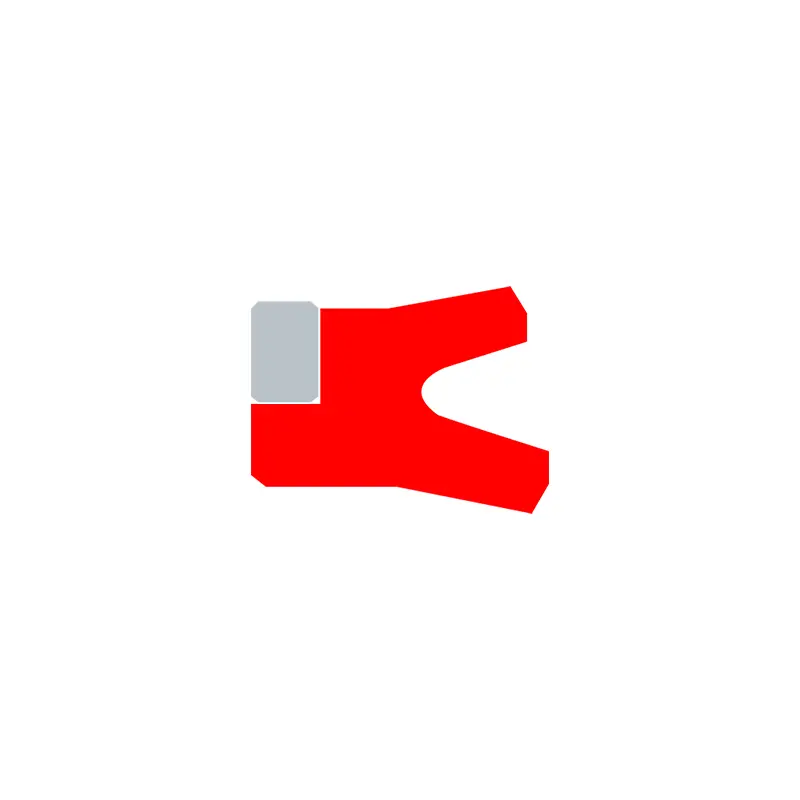

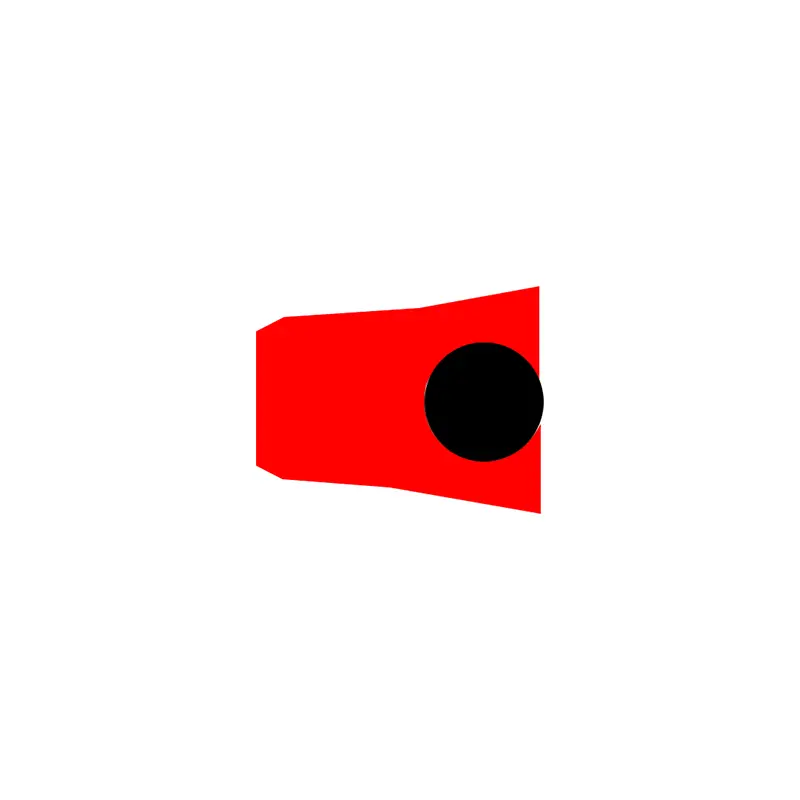

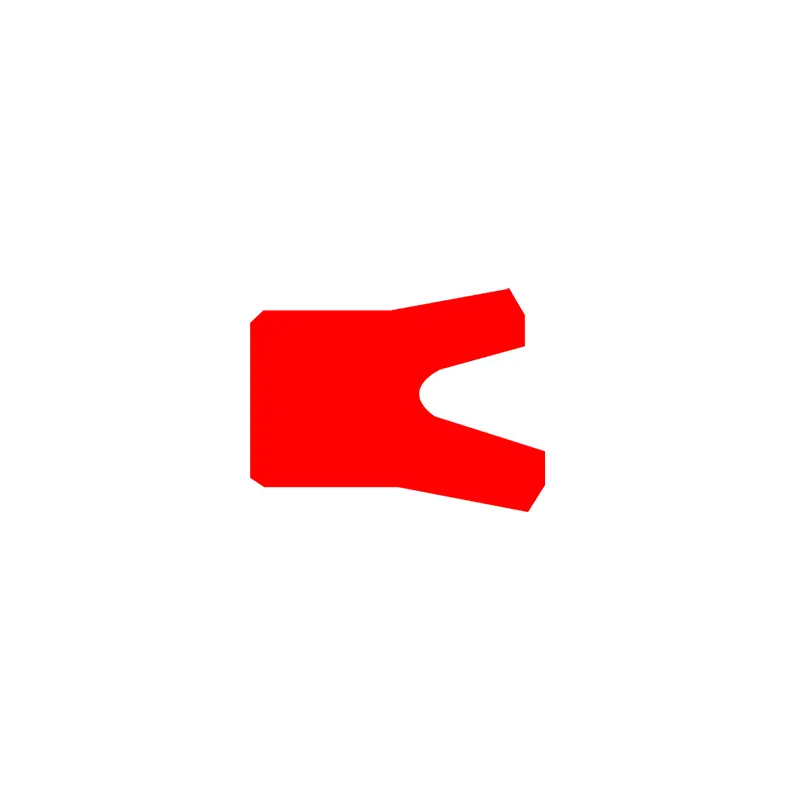

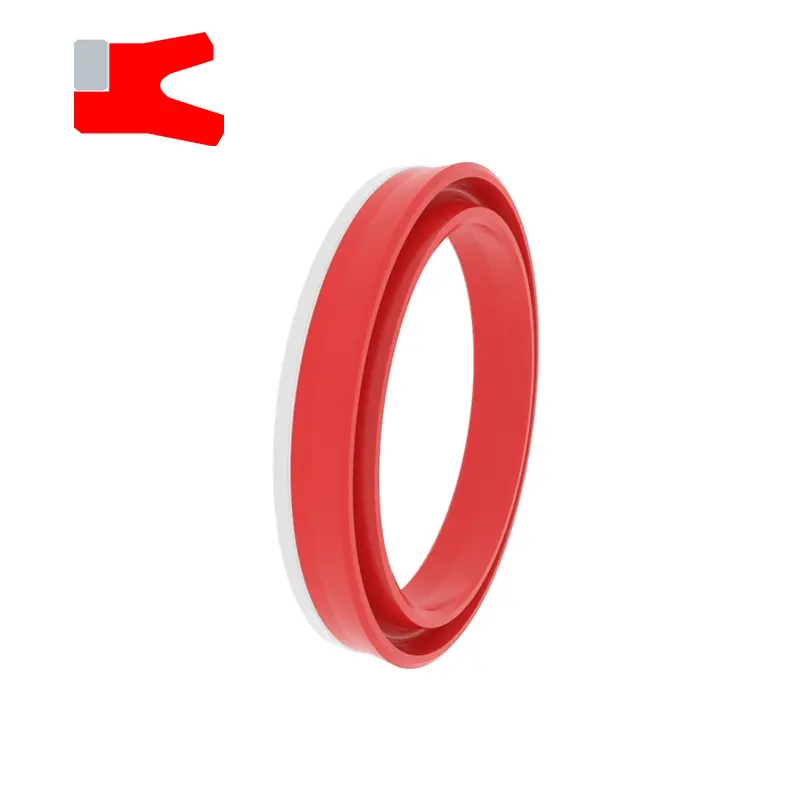

RCK101

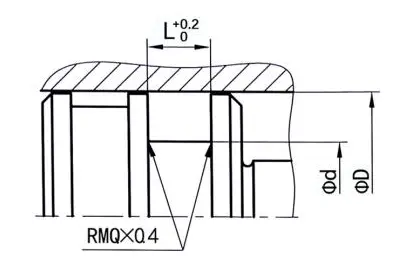

آرڈر سائز
φd ...... بیرونی قطر
φd ...... اندرونی قطر
l ...... نالی کی چوڑائی
|
سطح ختم |
r tmax (μm) |
را (μm) |
|
سلائیڈنگ سطح کے ملاپ والے ربڑ/پولیوریتھین مہروں سلائیڈنگ سطح کے ملاپ والے PTFE مہروں |
.52.5
≤2 |
.0.1-0.5
.0.05-0.3 |
|
نالی نیچے نالی کی طرف |
.36.3 ≤15 |
.61.6 ≤3 |
|
ٹی پی پروفائل سپورٹ لمبائی کا تناسب |
50 ٪ -95 ٪ |
|
|
رواداری |
|
|
φd |
H10 |
|
φd |
H9 |
ترتیب دینے کی مثال
ماڈل: RCK101
نالی کا سائز: 100x84x10
مواد: RC-PU-H

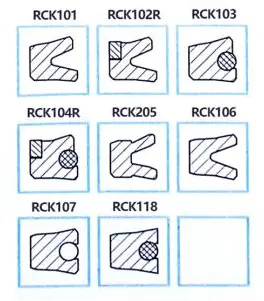

مہر کی قسم: RCK101 ، RCK102 ، RCK103 ، RCK104 ، RCK105 ، RCK205 ، RCK106 ، RCK107 ، RCK108 ، RCK118 ، RCK127
اہم درخواست: ہائیڈرولک اور نیومیٹک سلنڈروں کے لئے موزوں
فوائد: جب نالی میں سرایت کرنے پر یہ مستحکم ہوتا ہے ، اس میں عمدہ متحرک اور جامد سگ ماہی کی کارکردگی ہوتی ہے ، جس کا اطلاق درجہ حرارت کی وسیع حد تک ہوتا ہے ، اور اس میں متحرک حالات میں تیل کی واپسی کی مضبوط صلاحیت ہوتی ہے۔
مواد: پولیوریتھین ، ربڑ
|

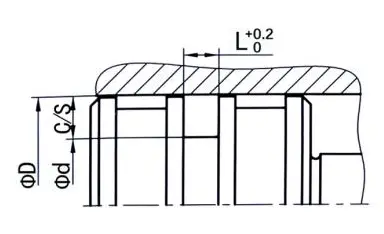

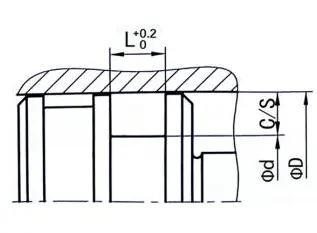

مہر نالی کی مثالیں |
مندرجہ ذیل معیاری نالی کے طول و عرض ہیں (سائز کی حد میں کسی بھی سائز کی دھول مہریں تیار کی جاسکتی ہیں) |
||||||||
|
|
|
φd |
φd |
L |
c/s |
زیادہ سے زیادہ اخراج کا فرق |
|||
|
100 بار |
250 بار |
400 بار |
|||||||
|
5-24.9 |
φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
ddd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

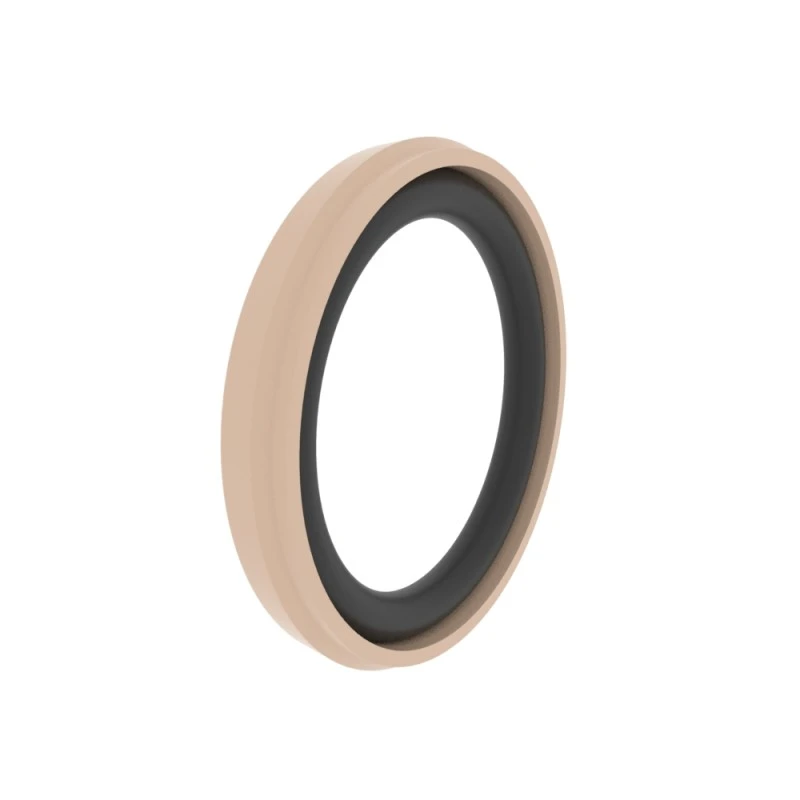

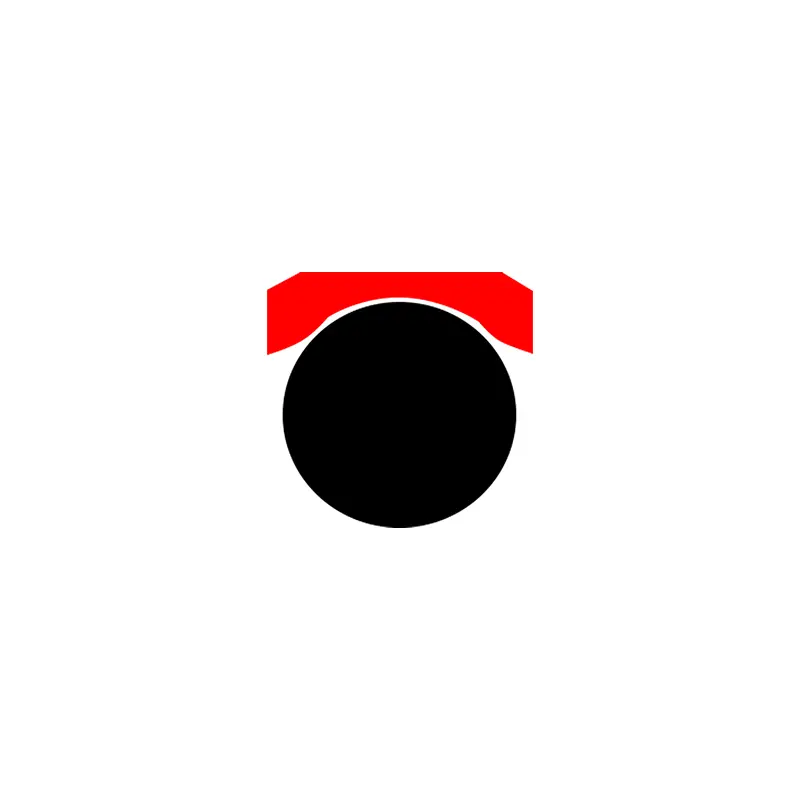

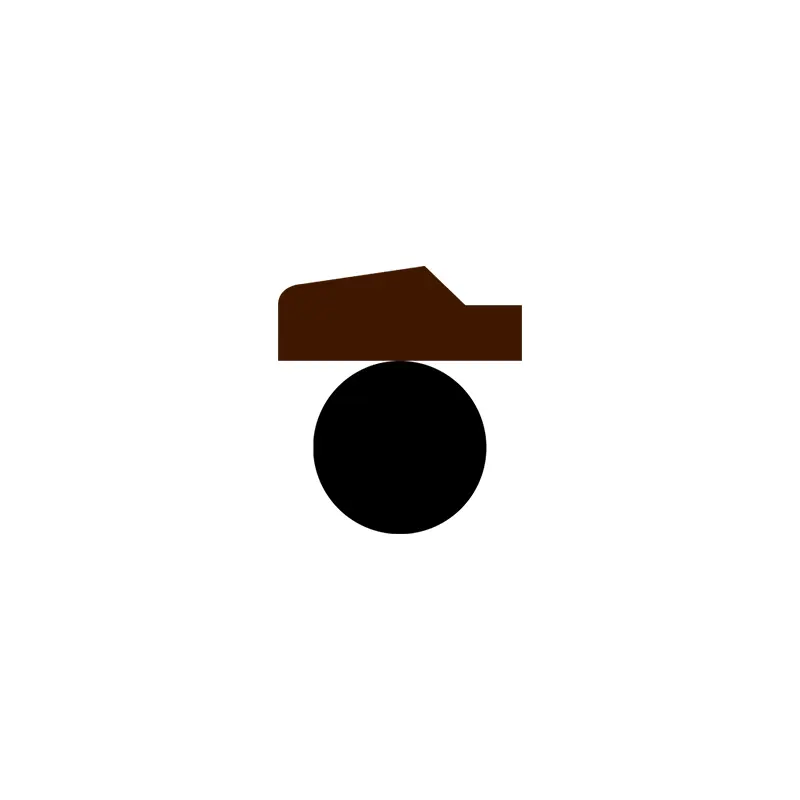

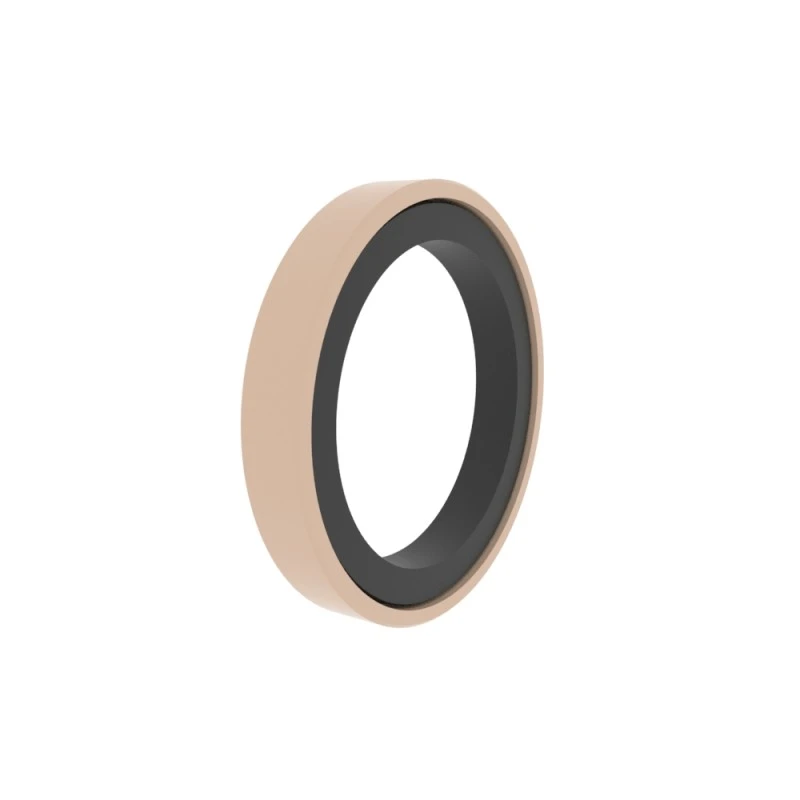

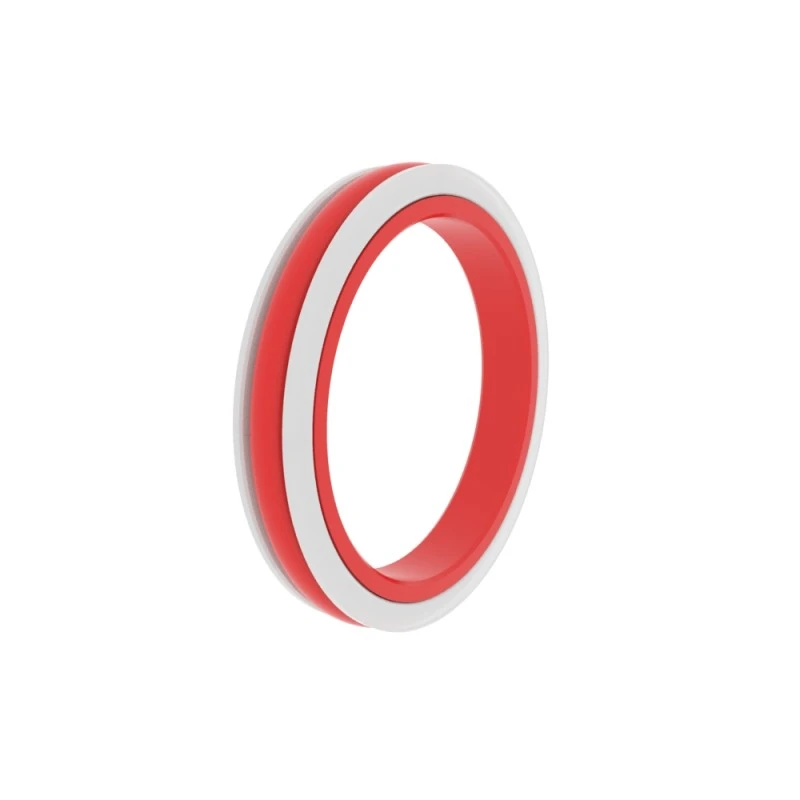

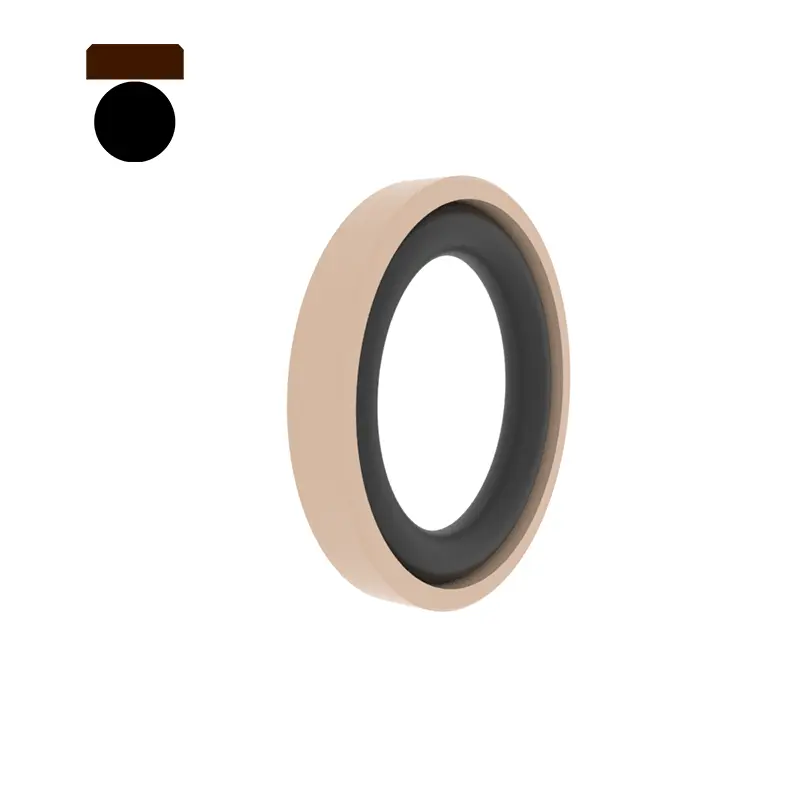

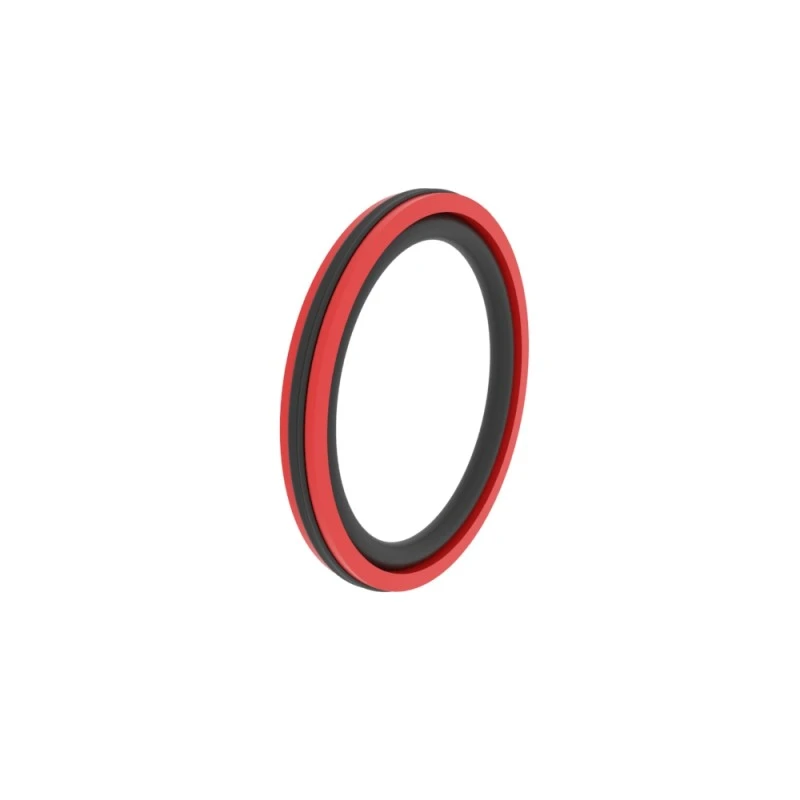

RCK108
آرڈر سائز
φd ...... بیرونی قطر
φd ...... اندرونی قطر
l ...... نالی کی چوڑائی
|
سطح ختم |
r tmax (μm) |
را (μm) |
|
سلائیڈنگ سطح کے ملاپ والے ربڑ/پولیوریتھین مہروں سلائیڈنگ سطح کے ملاپ والے PTFE مہروں |
.52.5
≤2 |
.0.1-0.5
.0.05-0.3 |
|
نالی نیچے نالی کی طرف |
.36.3 ≤15 |
.61.6 ≤3 |
|
ٹی پی پروفائل سپورٹ لمبائی کا تناسب |
50 ٪ -95 ٪ |
|
|
رواداری |
|
|
φd |
H10 |
|
φd |
H9 |
ترتیب دینے کی مثال

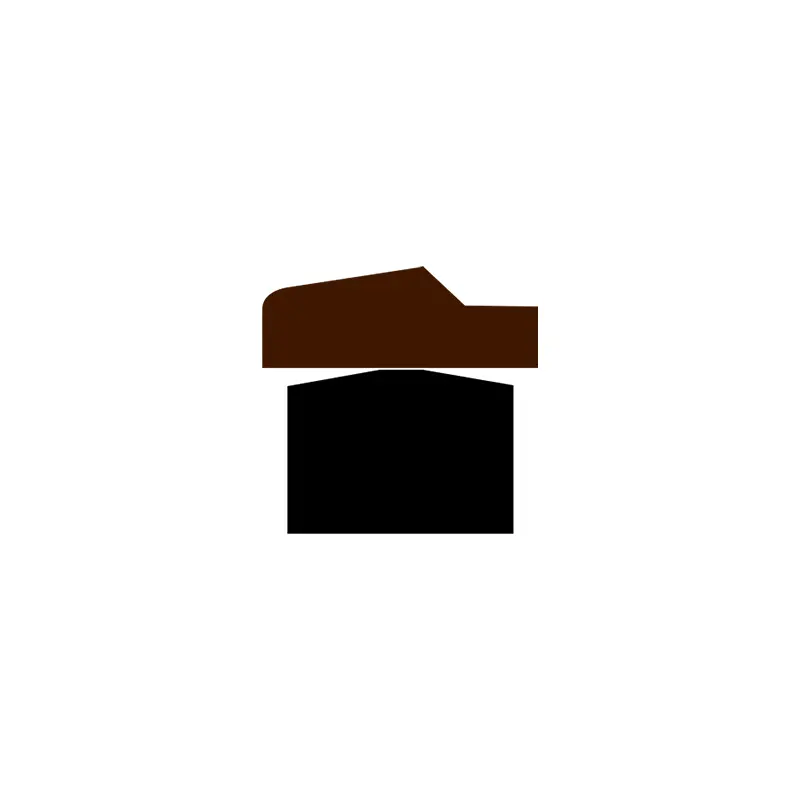

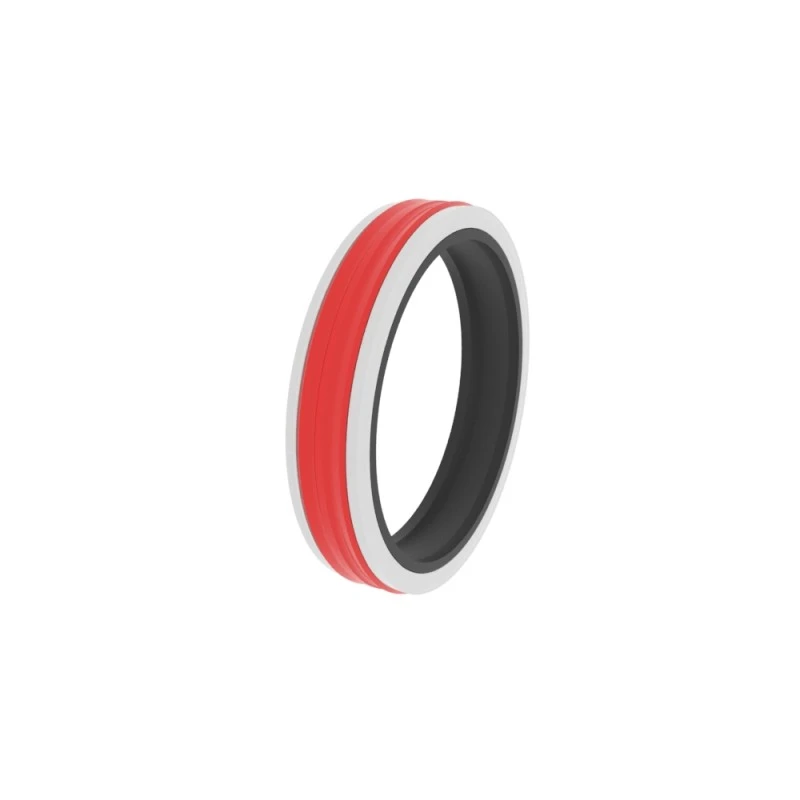

ماڈل: RCK108
نالی کا سائز: 100x84.5x6.3
مواد: PTFE3+NBR
مہر کی قسم: RCK108 ، RCK125 ، RCK140 ، RCK238 ، RCK138
مین ایپلی کیشن: معیاری ہائیڈرولک سلنڈر اور موبائل ہائیڈرولک مشینری
فوائد: کم رگڑ ، کوئی ہائیڈرولک رینگنا ، اعلی لباس مزاحمت ، اچھی اینٹی ایکسپروژن کارکردگی ، اچھی تھرمل چالکتا ، مستحکم ایمبیڈنگ نالی ، درجہ حرارت کی وسیع حد۔
مواد: ٹیٹرافلوورویتھائلین + نائٹریل ربڑ یا فلورین ربڑ ، الٹرا ہائی سختی پولیوریتھین + نائٹریل ربڑ
|
مہر نالی کی مثالیں |
مندرجہ ذیل معیاری نالی کے طول و عرض ہیں (سائز کی حد میں کسی بھی سائز کی دھول مہریں تیار کی جاسکتی ہیں) |
||||||||
|
|
|
φd |
φd |
L |
c/s |
زیادہ سے زیادہ اخراج کا فرق |
|||
|
100 بار |
250 بار |
400 بار |
|||||||
|
8-14.9 |
.dd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
.dd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
.d-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
.dd-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
φD-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

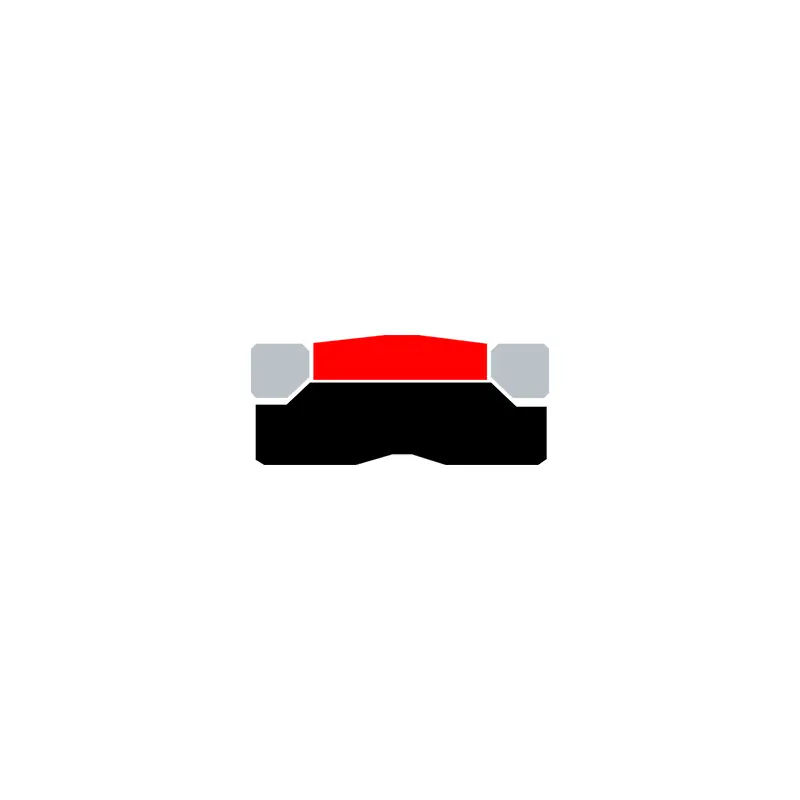

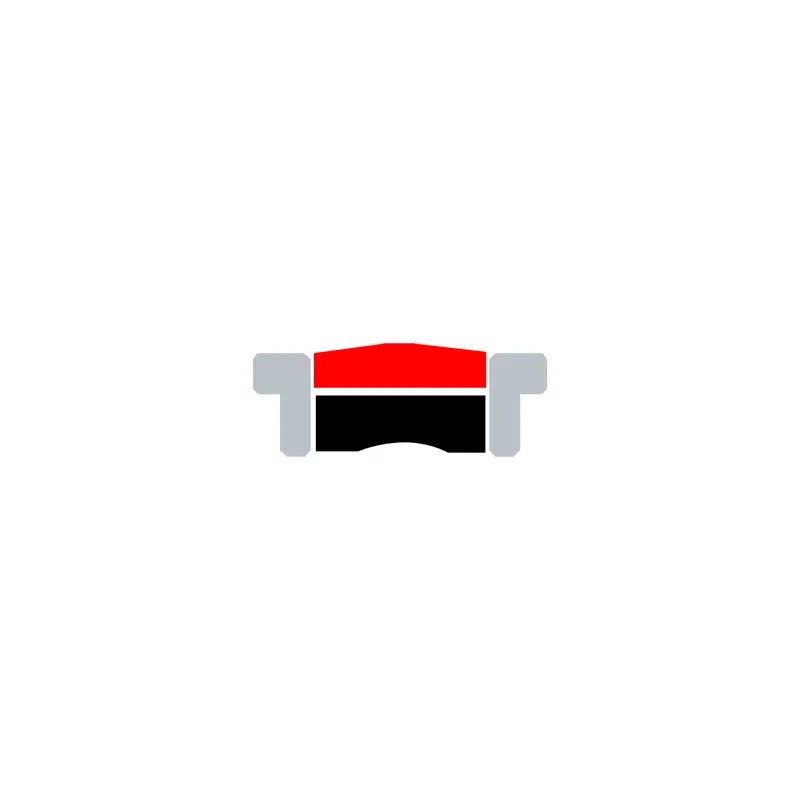

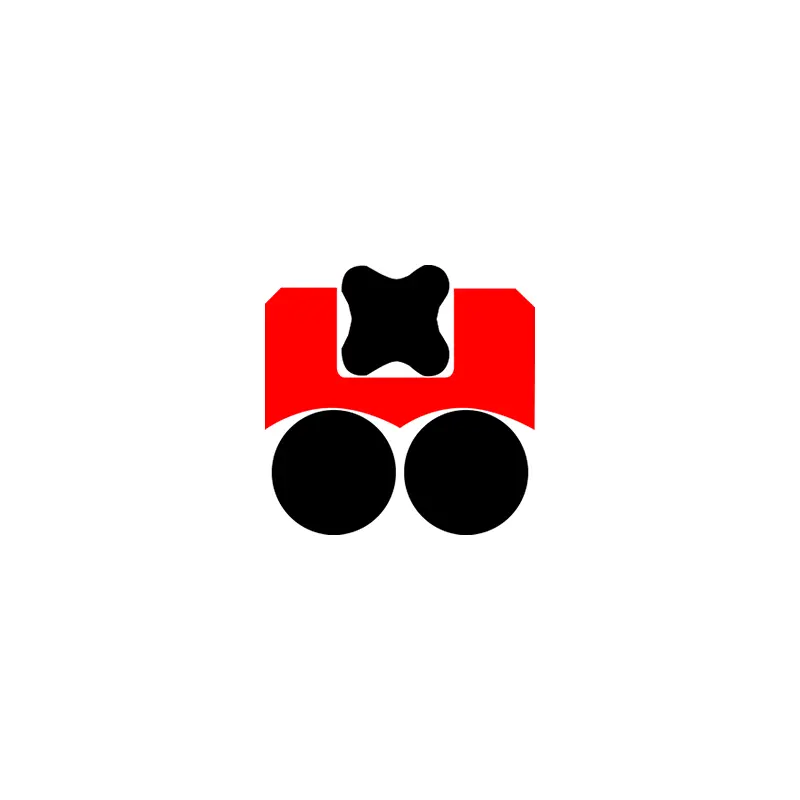

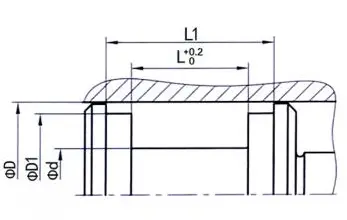

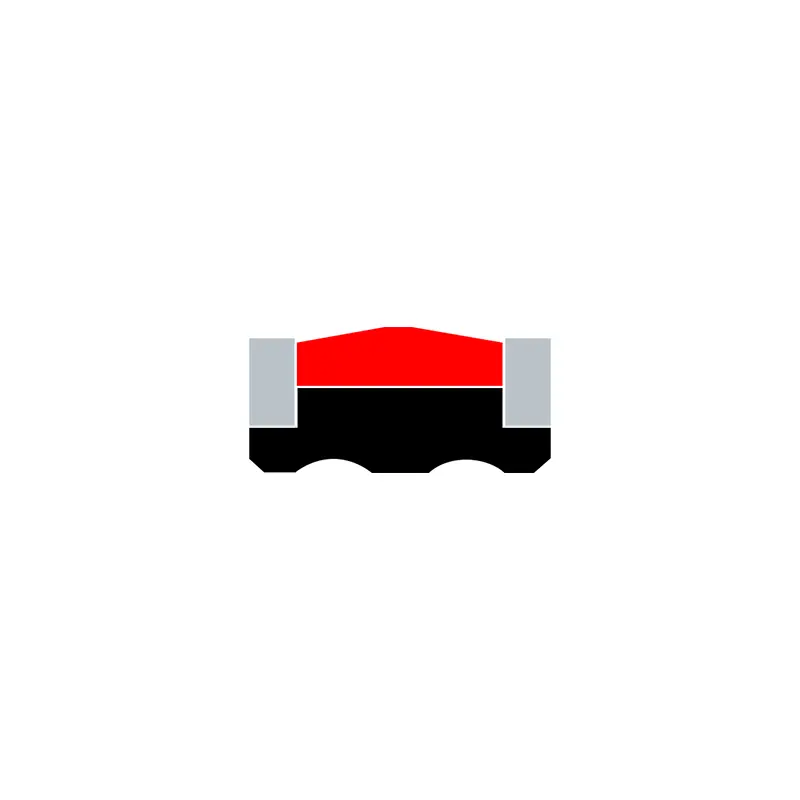

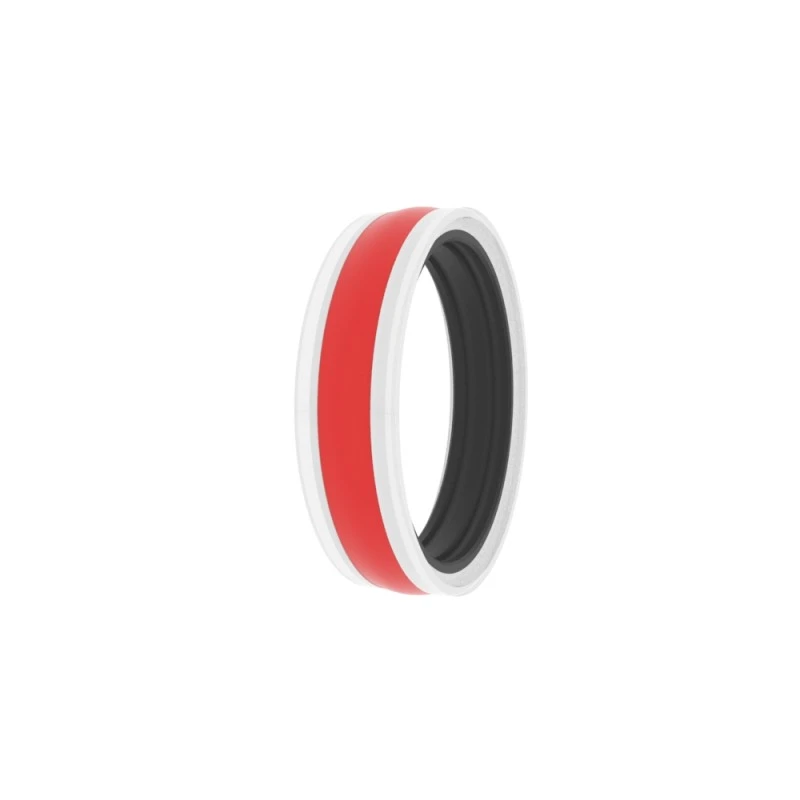

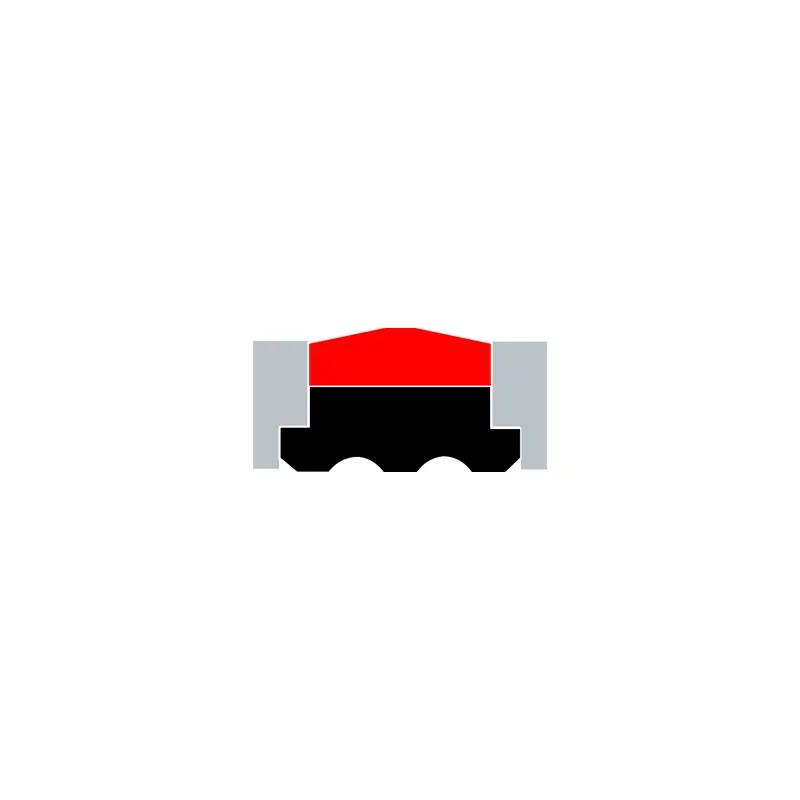

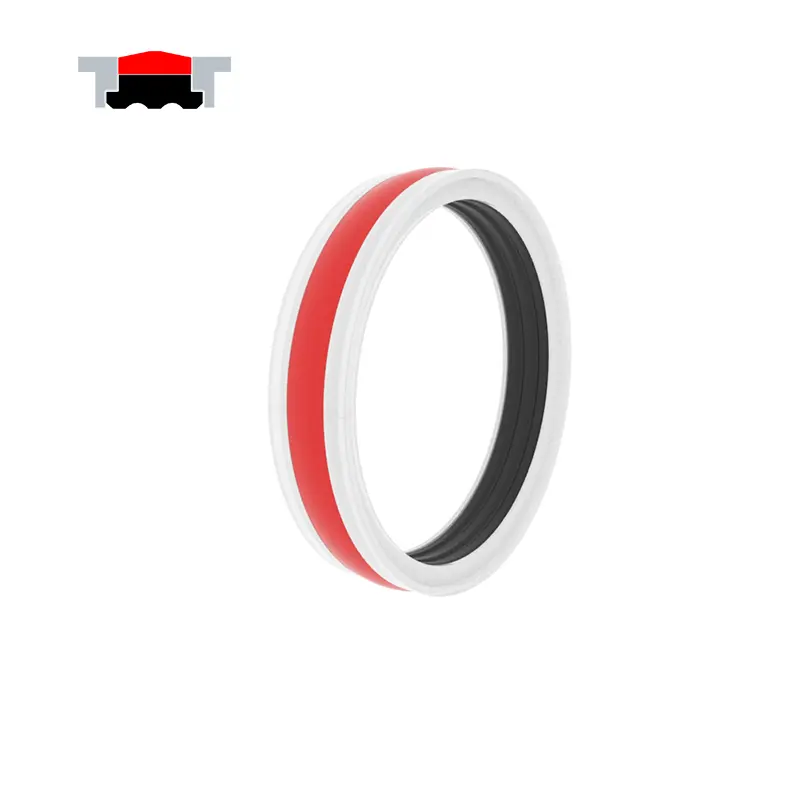

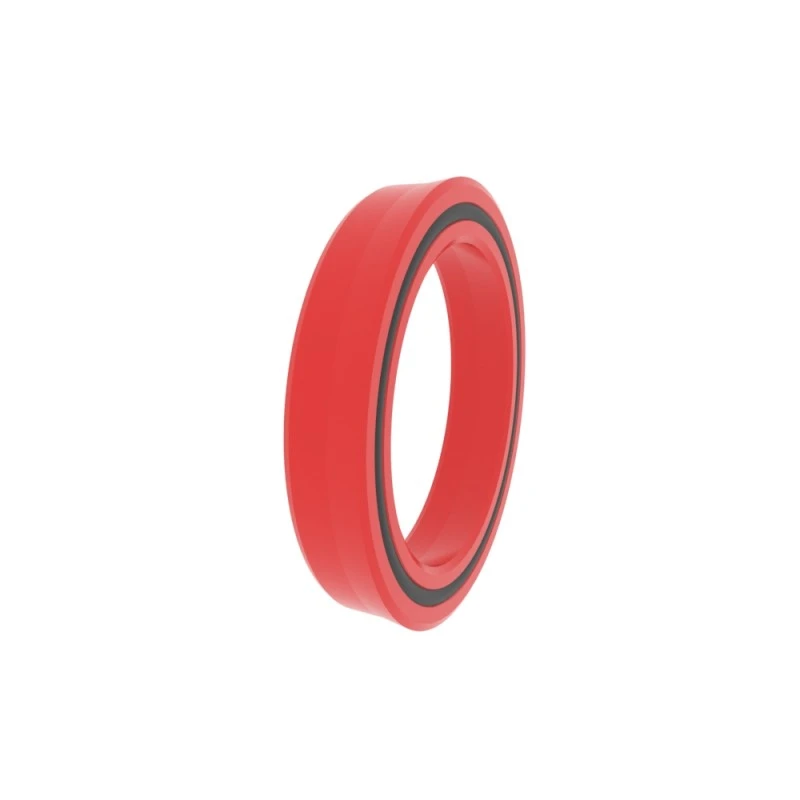

RCK109N

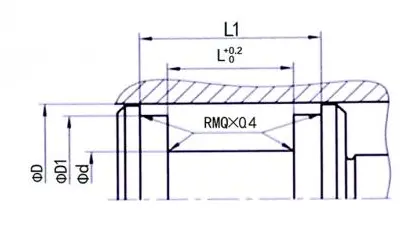

آرڈر سائز
φd ...... بیرونی قطر
φd ...... اندرونی قطر
φd1 ...... اندرونی قطر
l ...... نالی کی چوڑائی
L1 ...... نالی کی چوڑائی
|
سطح ختم |
r tmax (μm) |
را (μm) |
|
سلائیڈنگ سطح کے ملاپ والے ربڑ/پولیوریتھین مہروں سلائیڈنگ سطح کے ملاپ والے PTFE مہروں |
.52.5
≤2 |
.0.1-0.5
.0.05-0.3 |
|
نالی نیچے نالی کی طرف |
.36.3 ≤15 |
.61.6 ≤3 |
|
ٹی پی پروفائل سپورٹ لمبائی کا تناسب |
50 ٪ -95 ٪ |
|
|
رواداری |
|
|
φd |
H10 |
|
φd |
H9 |
ترتیب دینے کی مثال
ماڈل: RCK109N
نالی کا سائز: 100x80x95x25/36
مواد: RC-PU-H+NBR+POM
مہر کی قسم: RCK109 ، RCK117
مرکزی درخواست: تعمیراتی مشینری ، زرعی مشینری ، کرینیں ، معیاری سلنڈر
فوائد: عمدہ جامد اور متحرک سگ ماہی ، اضافی گائیڈ کی انگوٹھیوں ، اینٹی اخراج ، اینٹی مسخ کا ڈھانچہ کی ضرورت نہیں ، تیزی سے دباؤ کی تبدیلیوں کے ساتھ کام کرنے کے حالات کے ل suitable موزوں ہے۔
مواد: پولیوریتھین ، ربڑ ، پولیوریتھین ، ٹیٹرافلووروتھیلین
|
مہر نالی کی مثالیں |
مندرجہ ذیل معیاری نالی کے طول و عرض ہیں (سائز کی حد میں کسی بھی سائز کی دھول مہریں تیار کی جاسکتی ہیں) |
||||||
|
|
|
φd |
φd |
fd1 |
L |
L1 |
|
|
20-44.9 |
φd-10 |
φd-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
.d-15 |
φd-4 |
20 |
28 |
|||
|
80-144.9 |
φd-20 |
.d-5 |
25 |
36 |
|||
|
150-399.9 |
φd-25 |
φd-6 |
32 |
46 |
|||
|
400-750 |
φd-30 |
φd-8 |
36 |
50 |
|||
|
＞ 750 |
ddd-40 |
φd-8 |
40 |
54 |
|||
RCK119
آرڈر سائز
φd ...... بیرونی قطر
φd ...... اندرونی قطر
l ...... نالی کی چوڑائی
|
سطح ختم |
r tmax (μm) |
را (μm) |
|
سلائیڈنگ سطح کے ملاپ والے ربڑ/پولیوریتھین مہروں سلائیڈنگ سطح کے ملاپ والے PTFE مہروں |
.52.5
≤2 |
.0.1-0.5
.0.05-0.3 |
|
نالی نیچے نالی کی طرف |
.36.3 ≤15 |
.61.6 ≤3 |
|
ٹی پی پروفائل سپورٹ لمبائی کا تناسب |
50 ٪ -95 ٪ |
|
|
رواداری |
|
|
φd |
H10 |
|
φd |
H9 |
ترتیب دینے کی مثال
ماڈل: RCK119
نالی کا سائز: 100x90.6x7.1
مواد: PTFE4 + V.
مہر کی قسم: RCK119
اہم ایپلی کیشن: کیمیائی صنعت ، فاسٹ سلنڈر اور پوزیشننگ مشینری ، فوڈ انڈسٹری ، دواسازی کی صنعت ، جمع کرنے والے۔
فوائد: اعلی درجہ حرارت اور مختلف کیمیائی میڈیا کے خلاف مزاحم ، کم رگڑ گتانک ، کوئی رینگنا ، اچھی خشک رگڑ کی خصوصیات ، کم جامد اور متحرک رگڑ اقدار۔
مواد: PTFE+پتی بہار
|

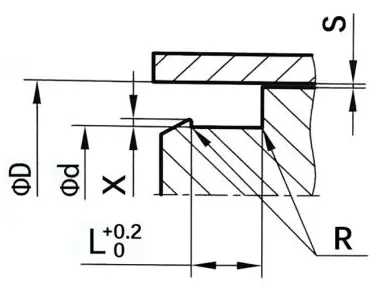

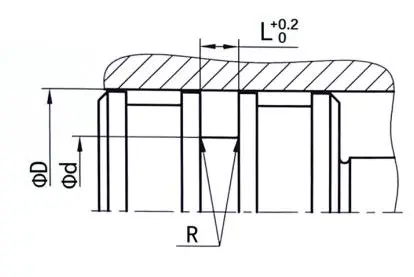

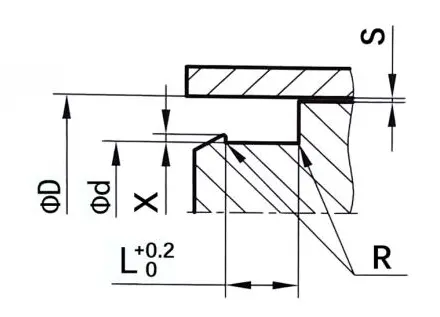

مہر نالی کی مثالیں |
مندرجہ ذیل معیاری نالی کے طول و عرض ہیں (سائز کی حد میں کسی بھی سائز کی دھول مہریں تیار کی جاسکتی ہیں) |
|||||||||
|
|
|
φd |
φd |
L |
R |
X |
زیادہ سے زیادہ اخراج کا فرق |
|||
|
100 بار |
250 بار |
400 بار |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
