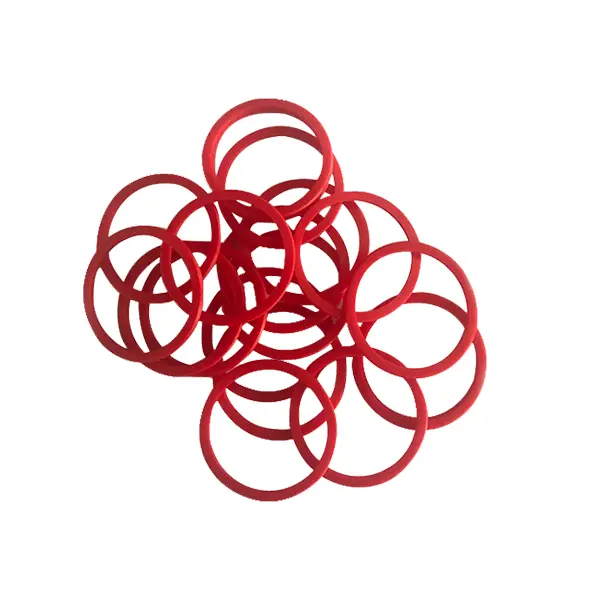

ہماری ہائی پریشر روٹری سیل سیریز میں متعدد اعلی کارکردگی والی مصنوعات کا احاطہ کیا گیا ہے ، جن میں RC2051 ، RC2052 ، RC2053 ، RC2054 ، RCX17 ، RCX18 ، RDI ، RDA ، RCS اور RC2057 شامل ہیں ، جو ہائڈرولک اور واٹر پریشر ماحولیات اور روٹری موشن کے لئے تیار کیے گئے ہیں۔

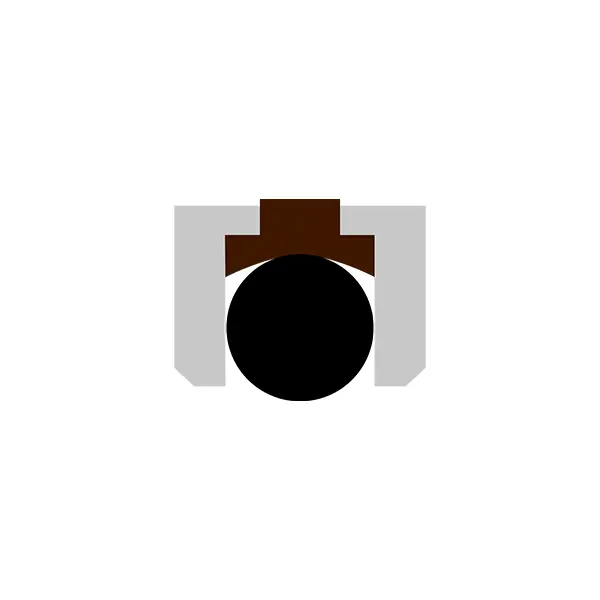

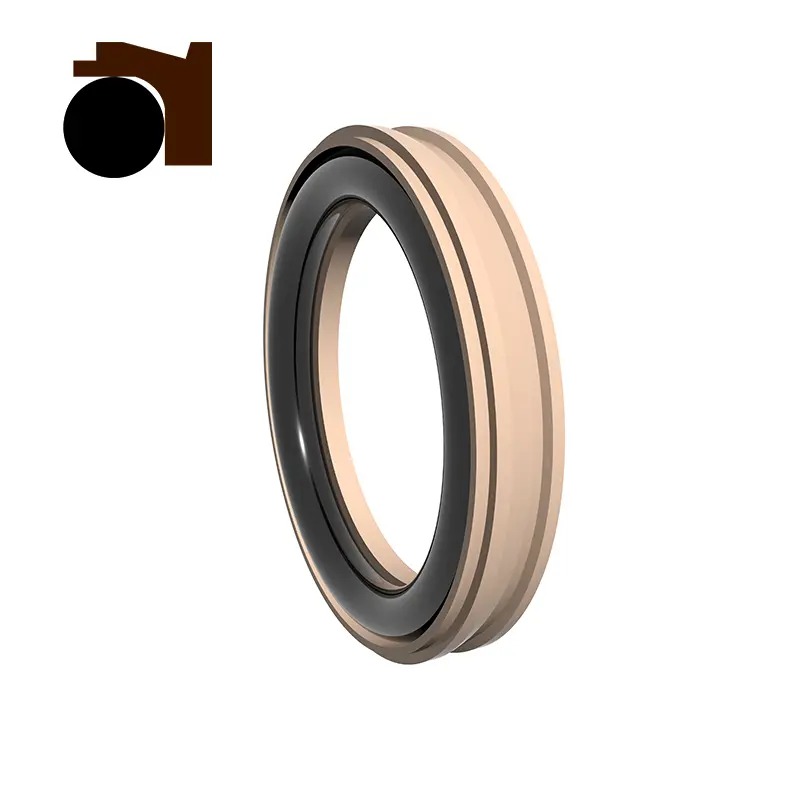

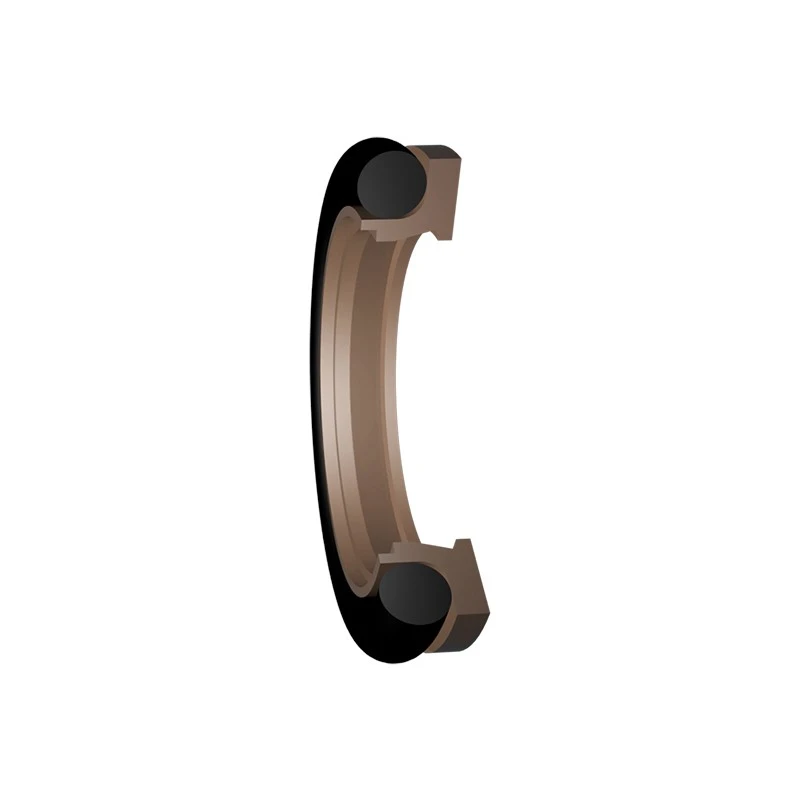

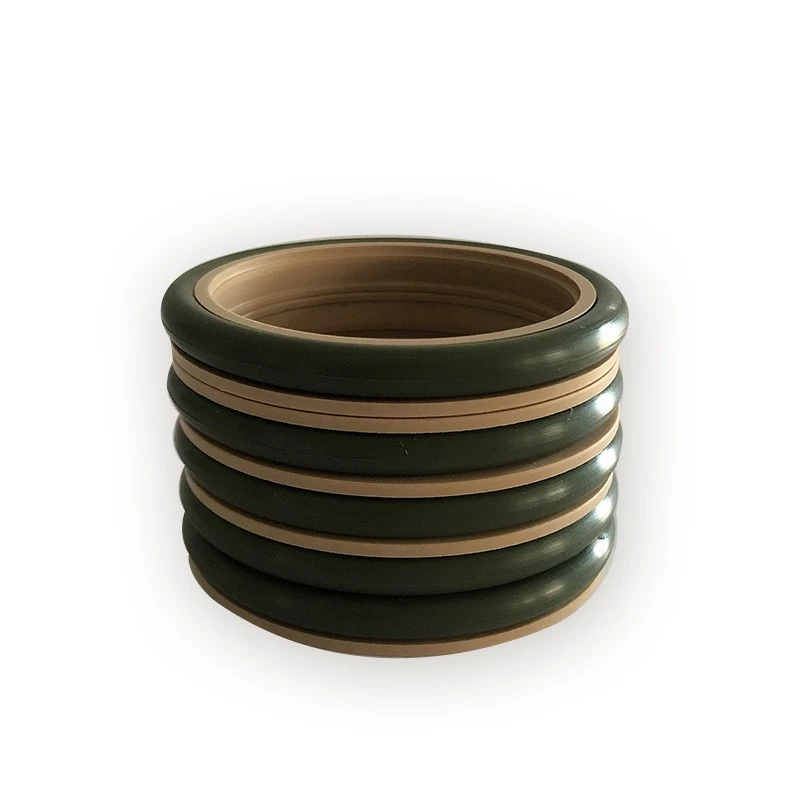

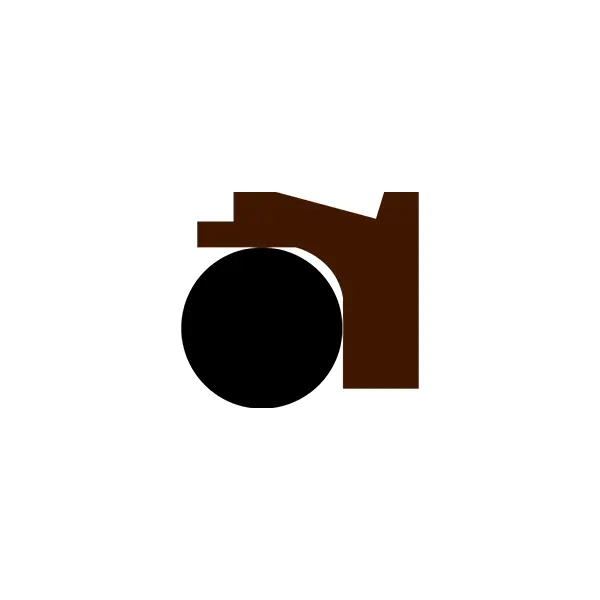

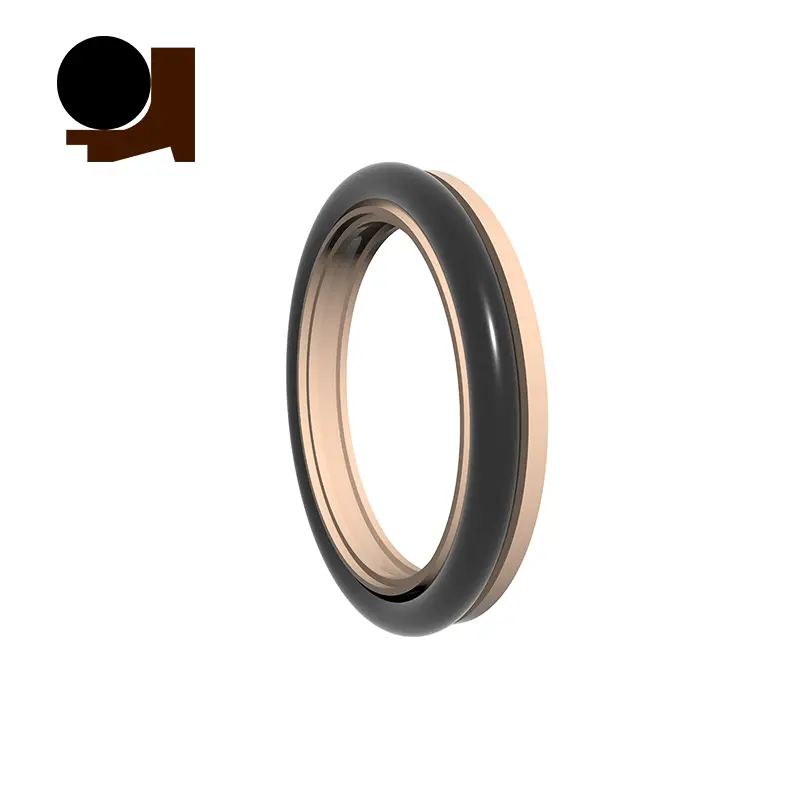

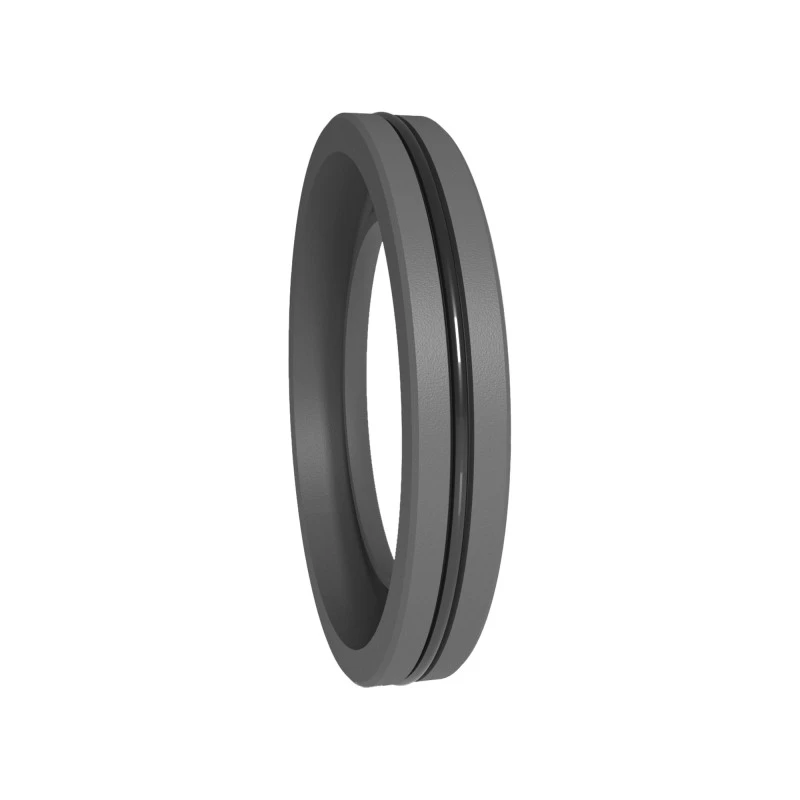

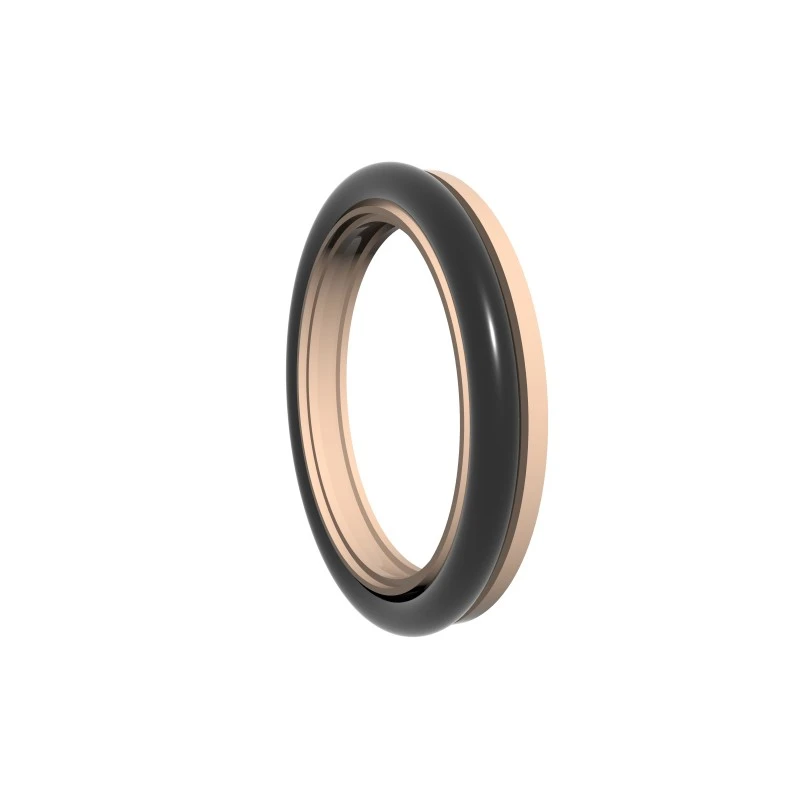

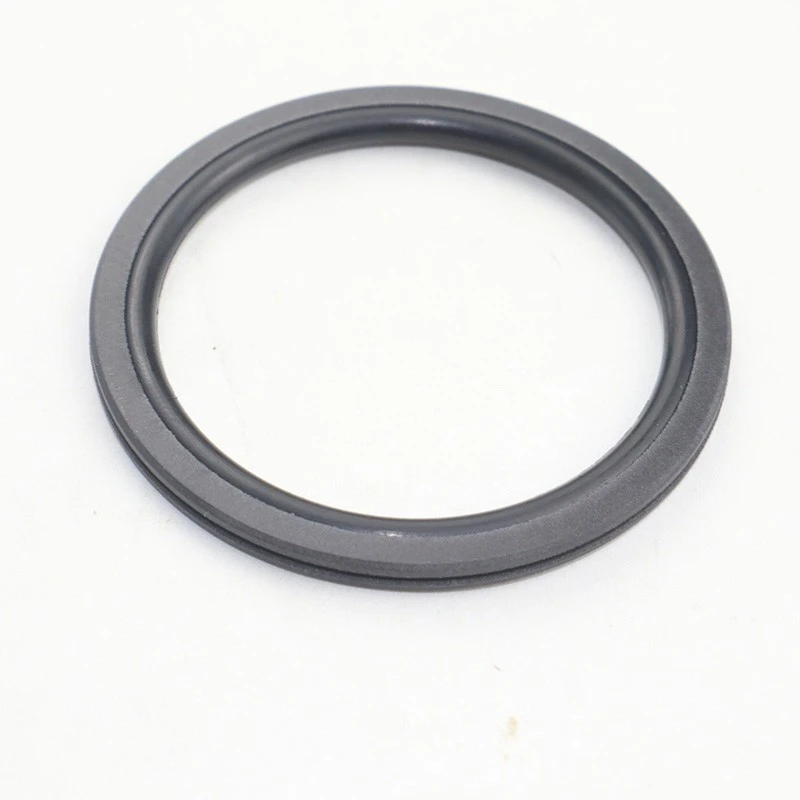

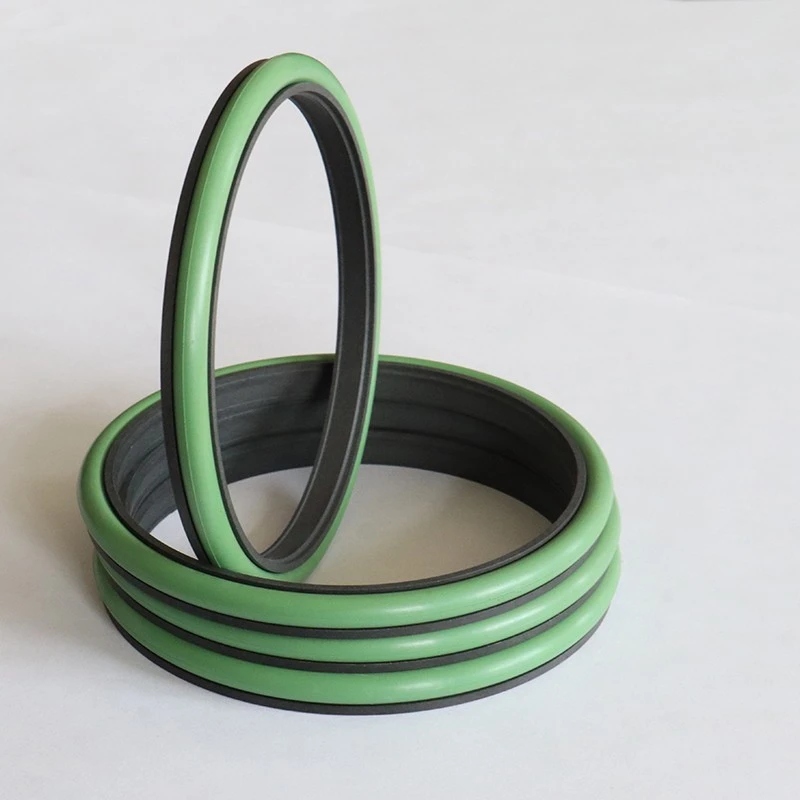

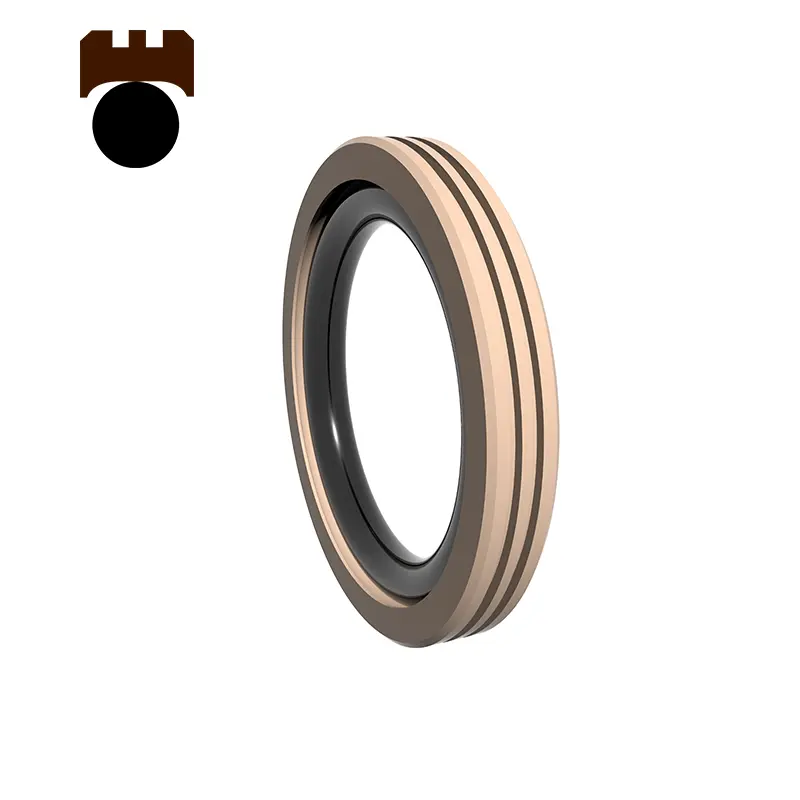

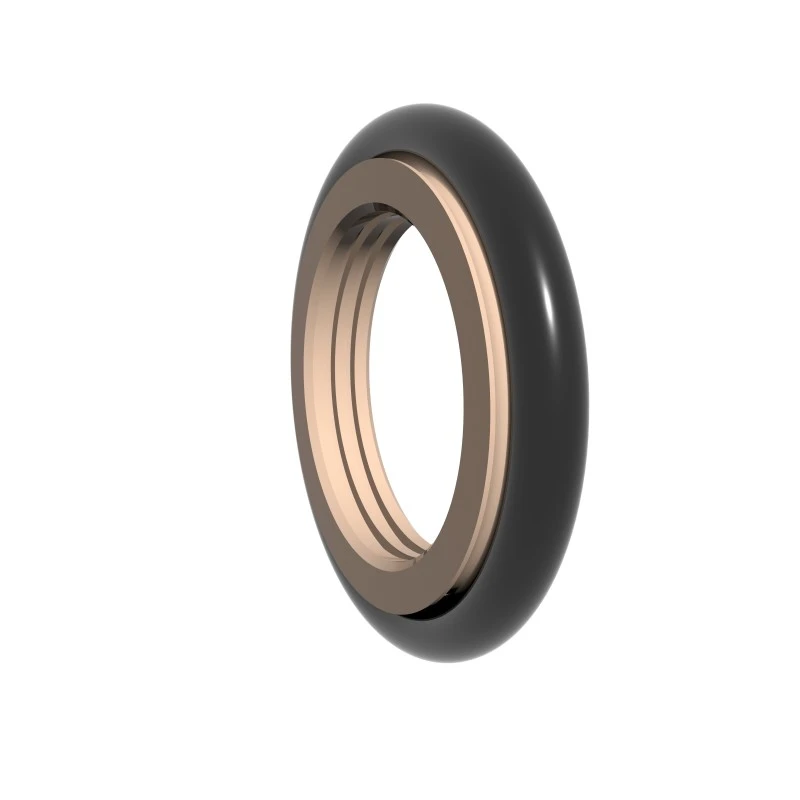

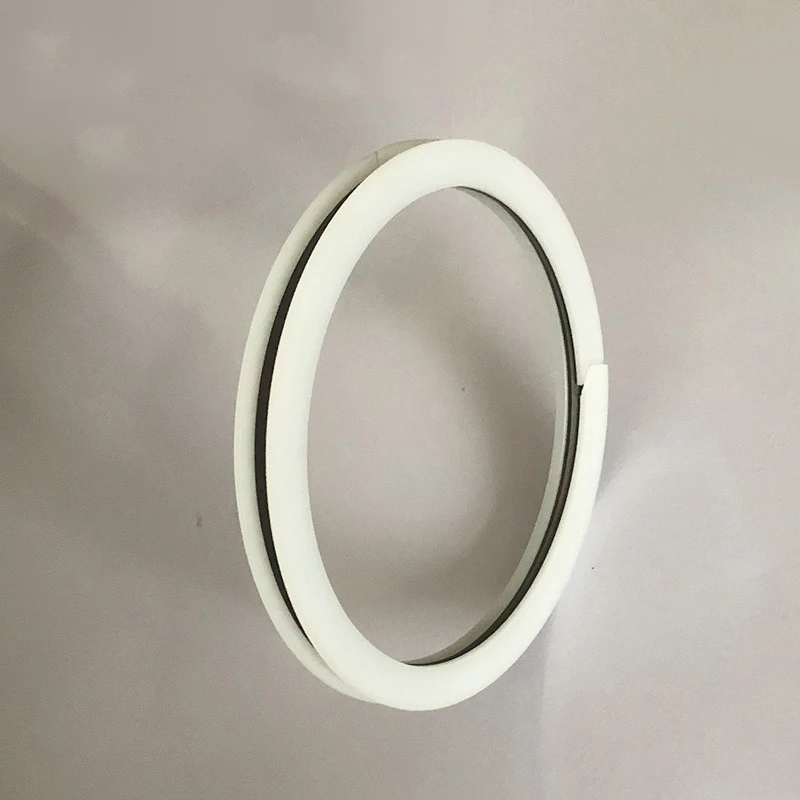

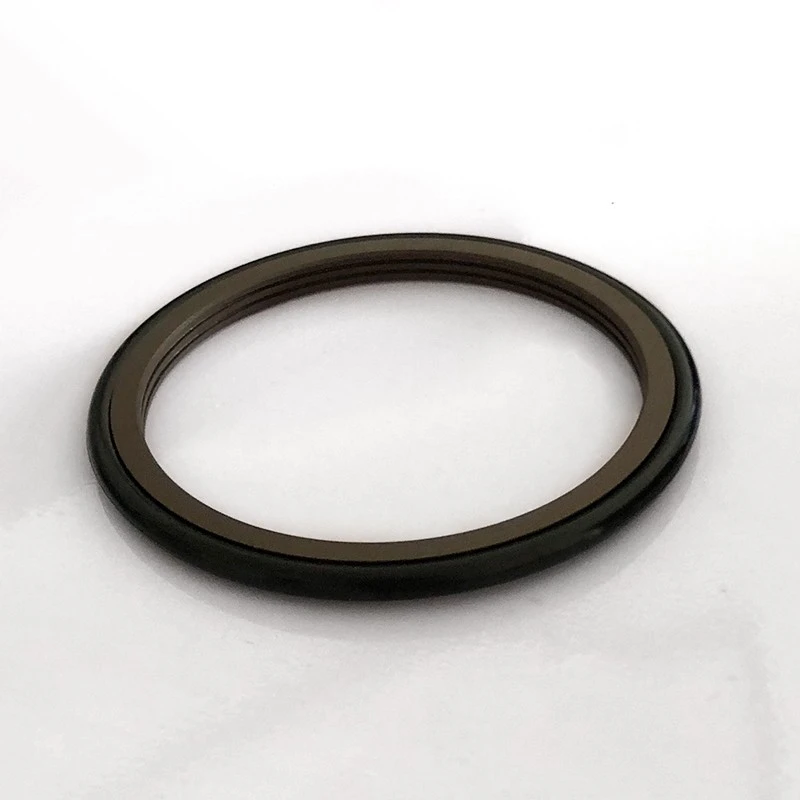

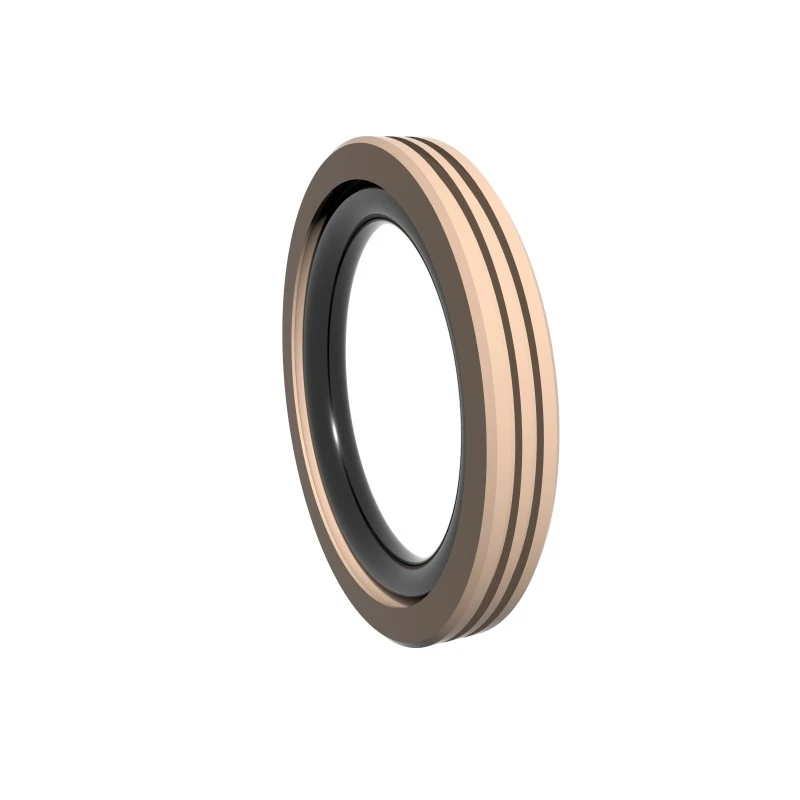

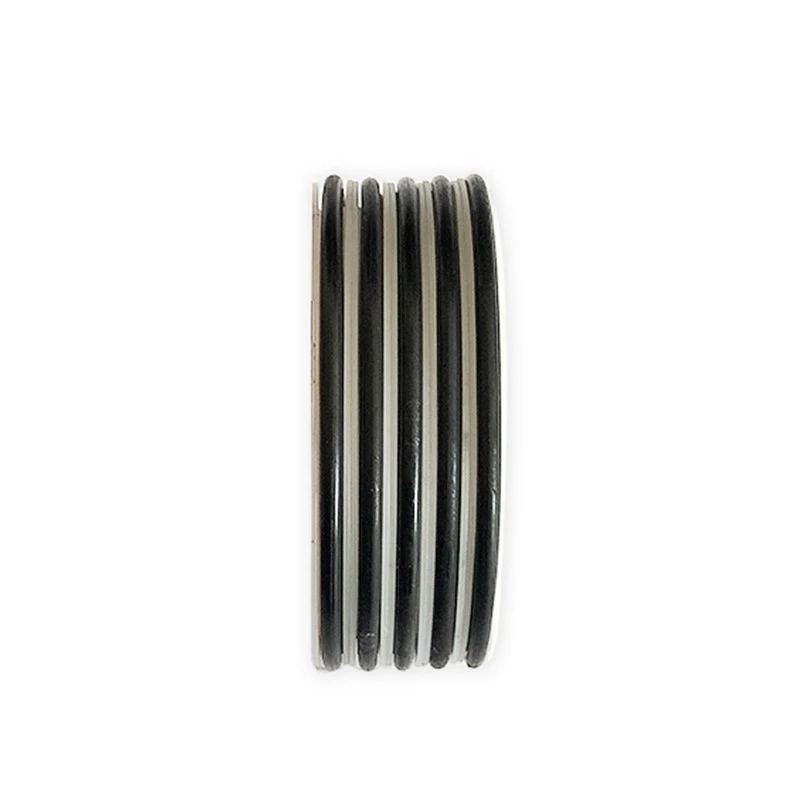

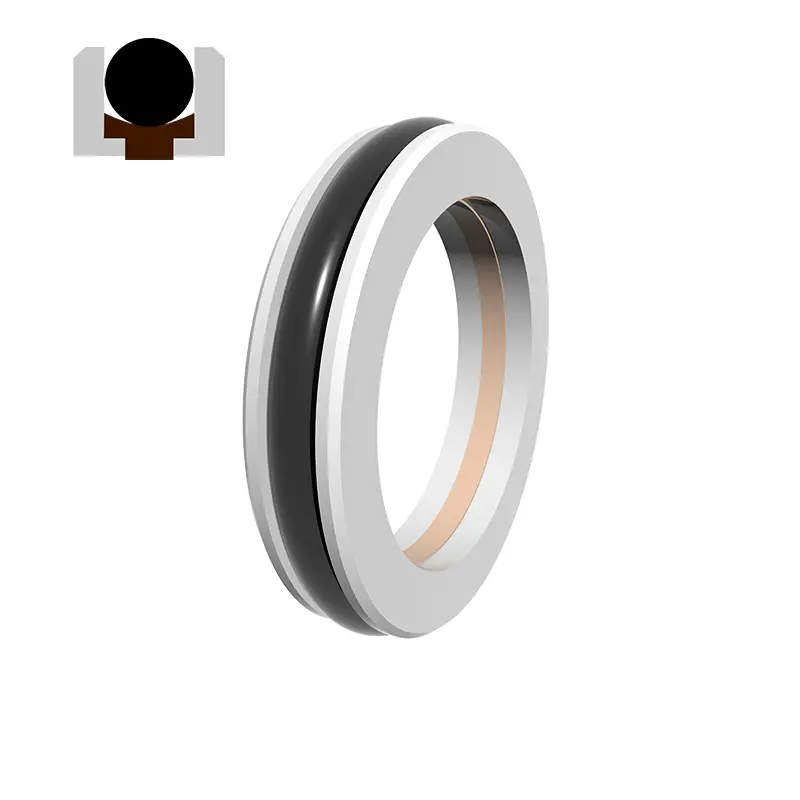

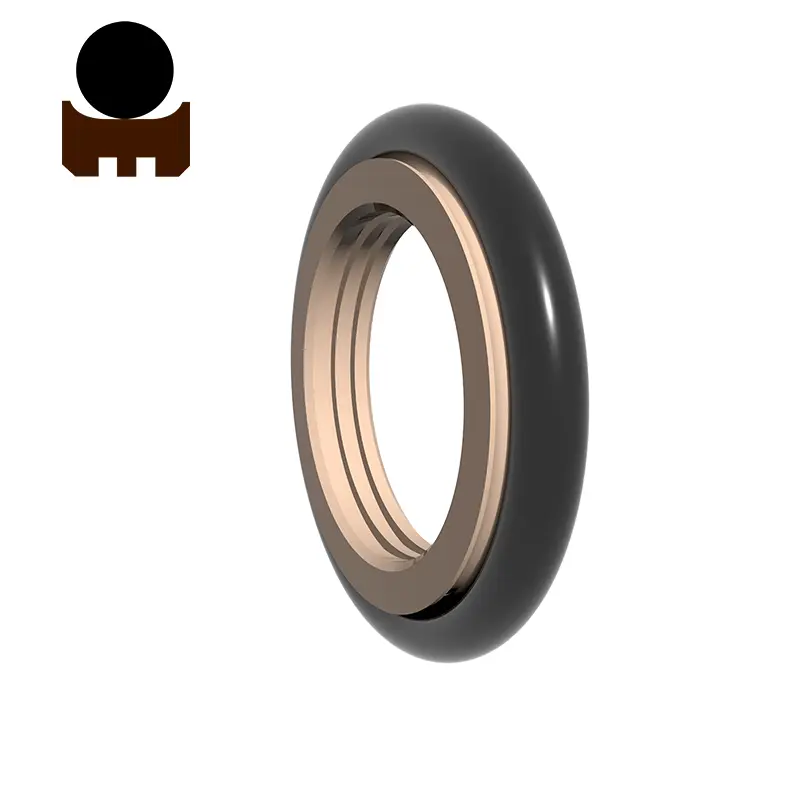

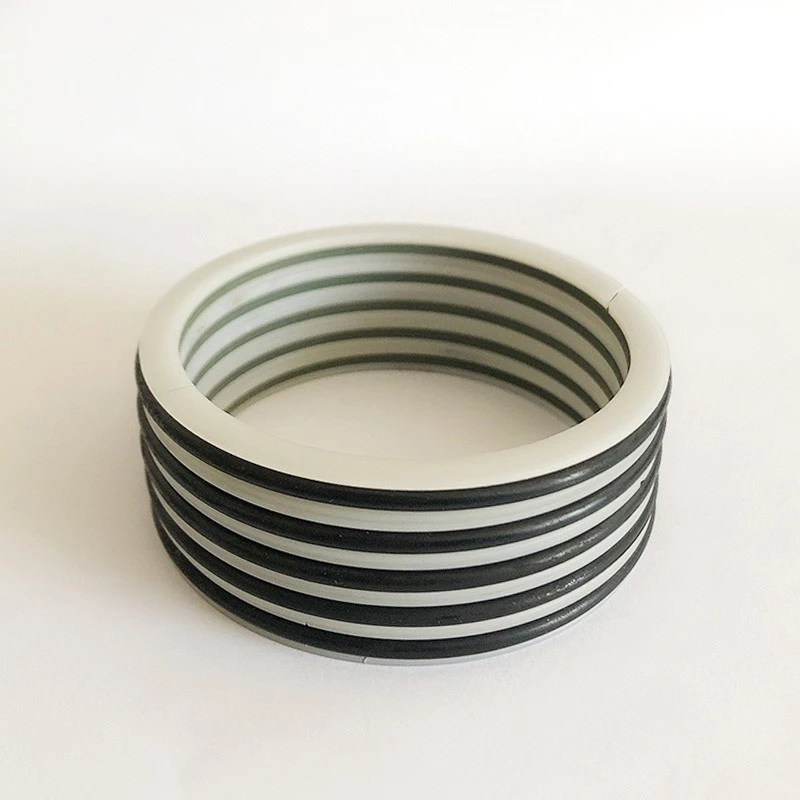

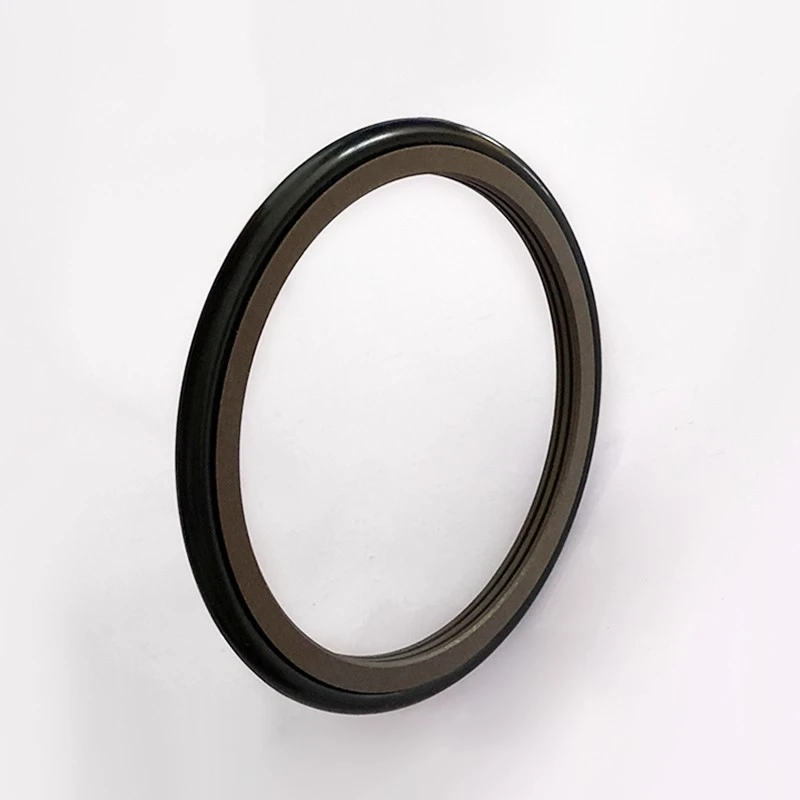

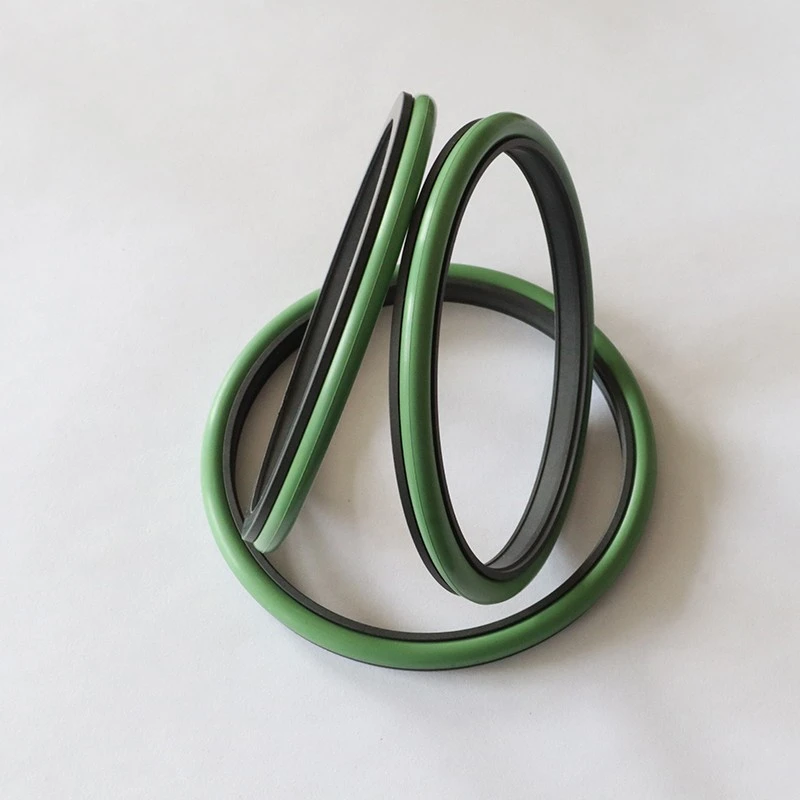

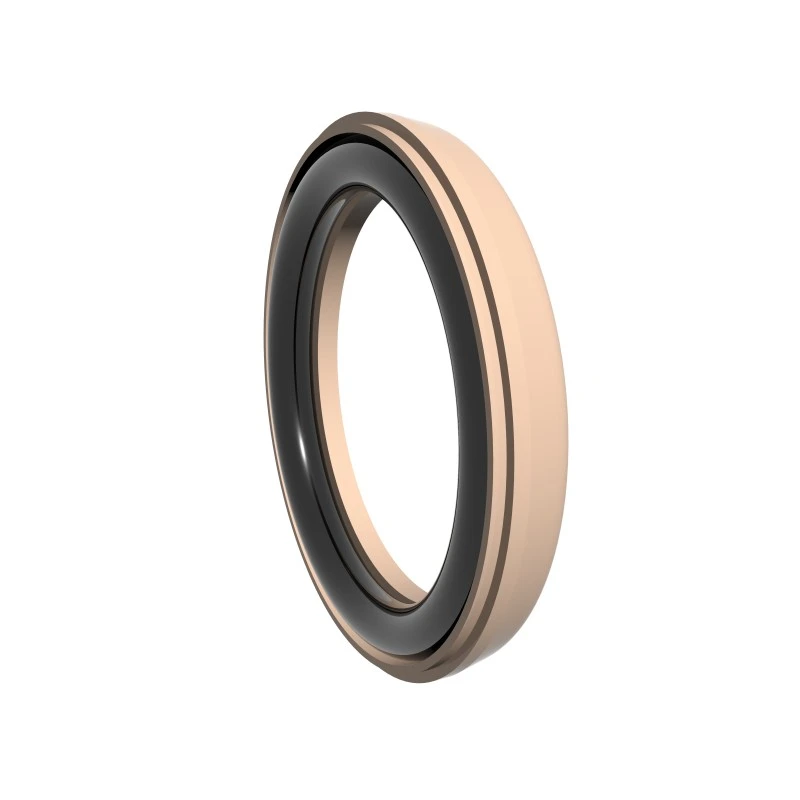

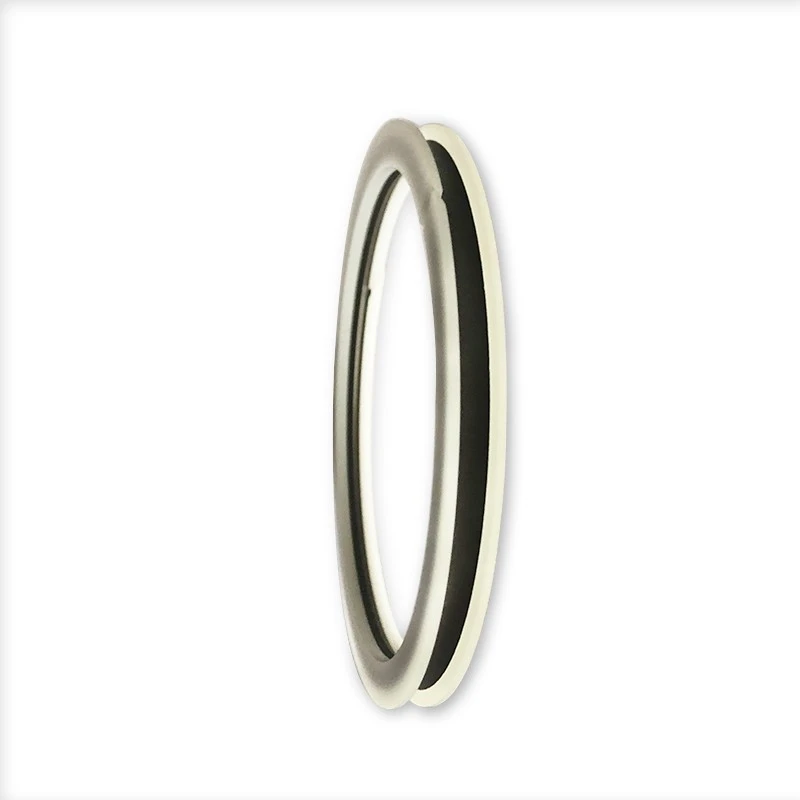

RC2051 سیریز میں ایک طرفہ سگ ماہی کے لئے بھرے ہوئے پی ٹی ایف ای دانت والے مہر کی انگوٹھی اور او رنگوں کا مجموعہ استعمال کیا گیا ہے۔ اس میں کم رگڑ اور اعلی سگ ماہی کی خصوصیات ہیں اور اسے معیاری قسم (RC2051-B) اور تیز رفتار قسم (RC2051-G) میں تقسیم کیا گیا ہے۔

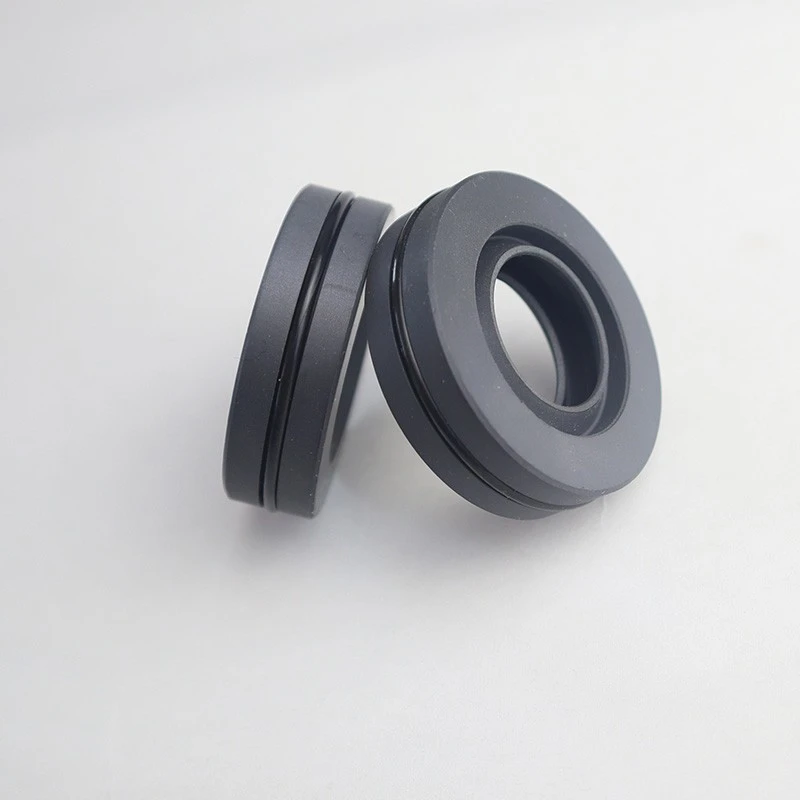

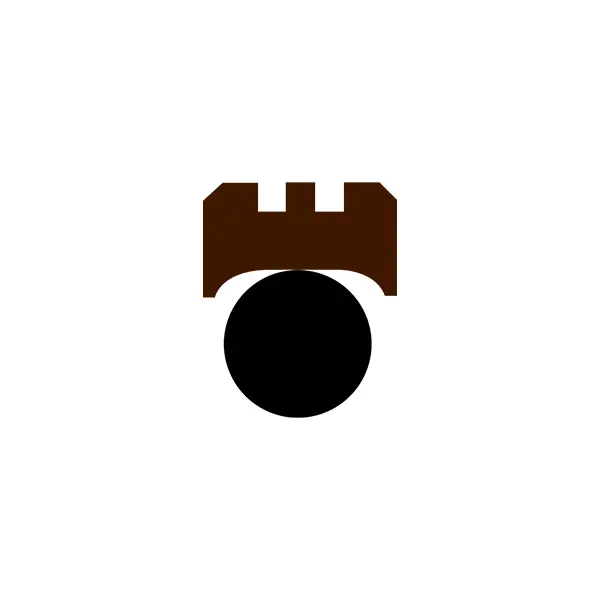

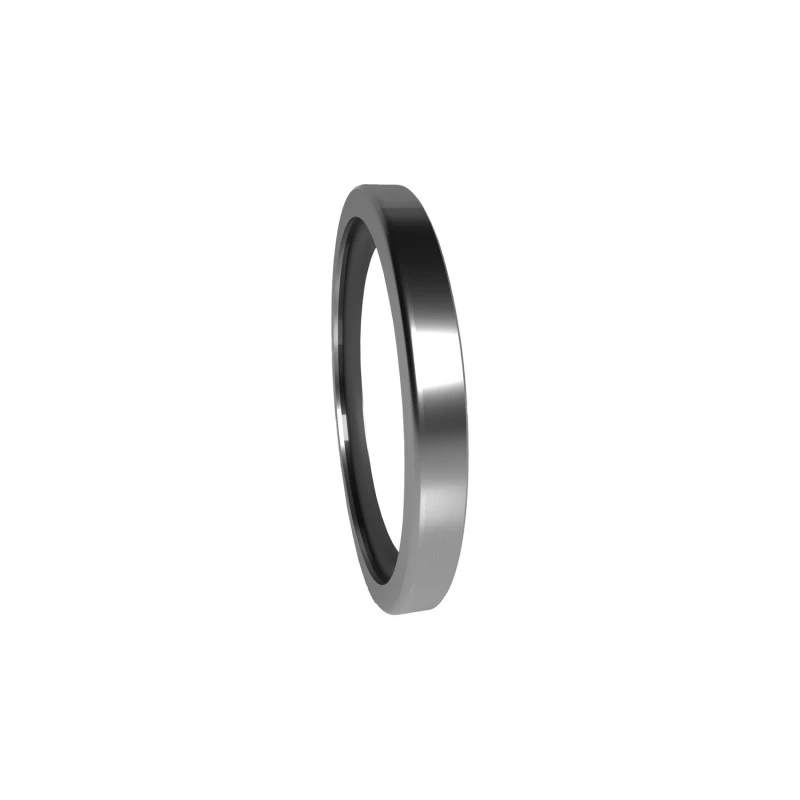

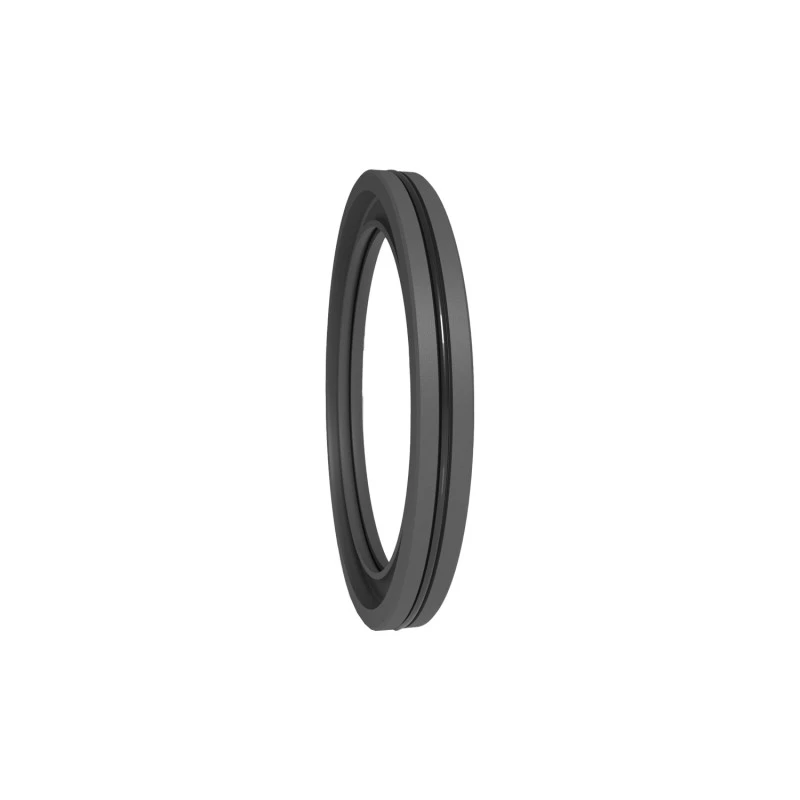

RC2052 اور RC2054 سیریز تیل کے ذخیرہ کرنے والے نالیوں کے ساتھ مربع مہر کی انگوٹھی سے لیس ہیں ، جو ہائیڈرولک روٹری بائیریکشنل سگ ماہی کے لئے موزوں ہیں۔ ڈھانچہ کمپیکٹ ہے اور پانی کے دباؤ کے ماحول کی حمایت کرتا ہے۔

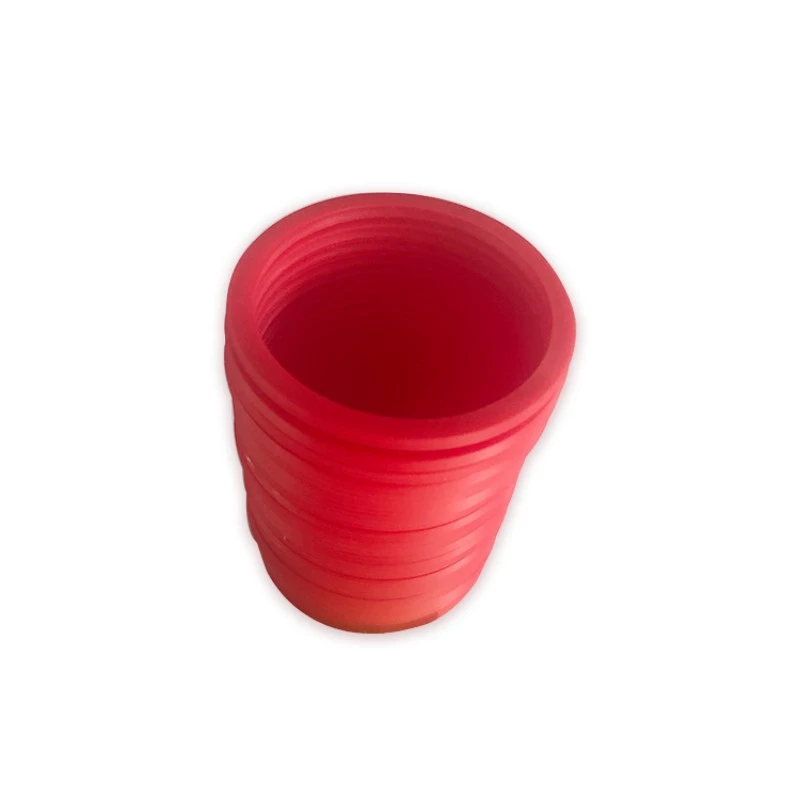

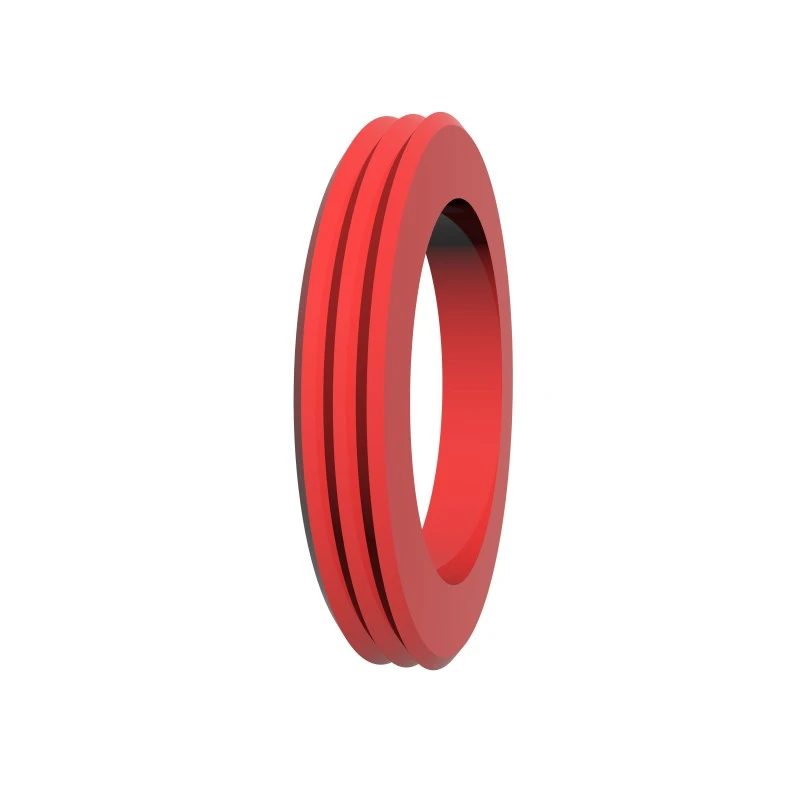

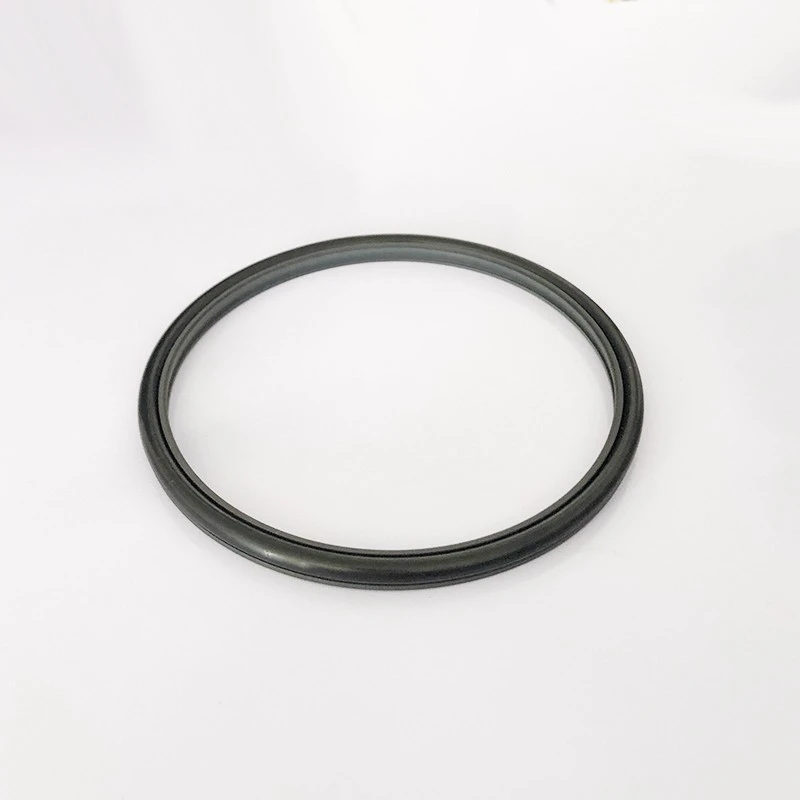

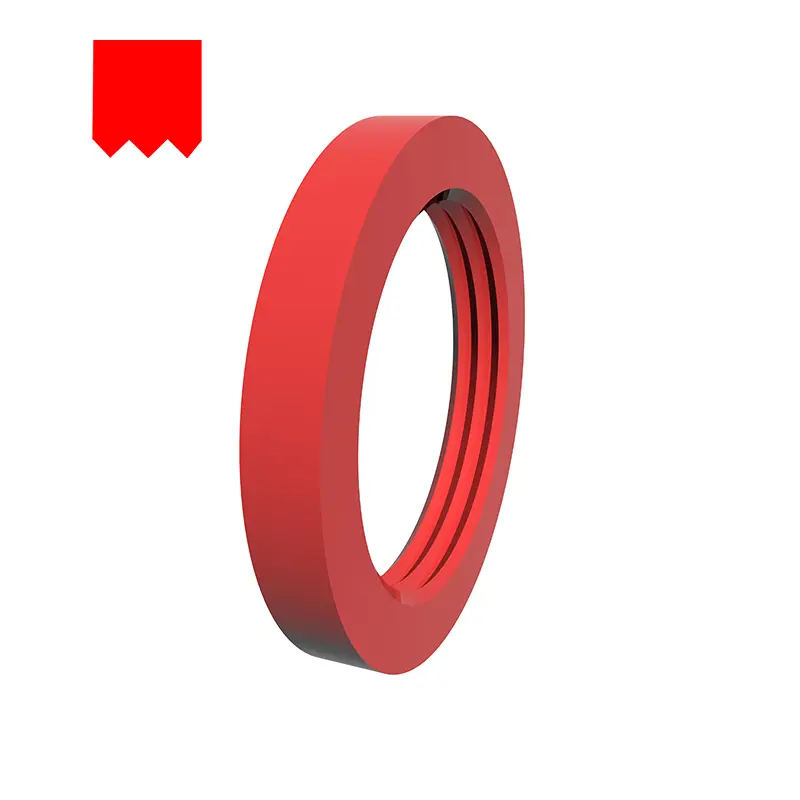

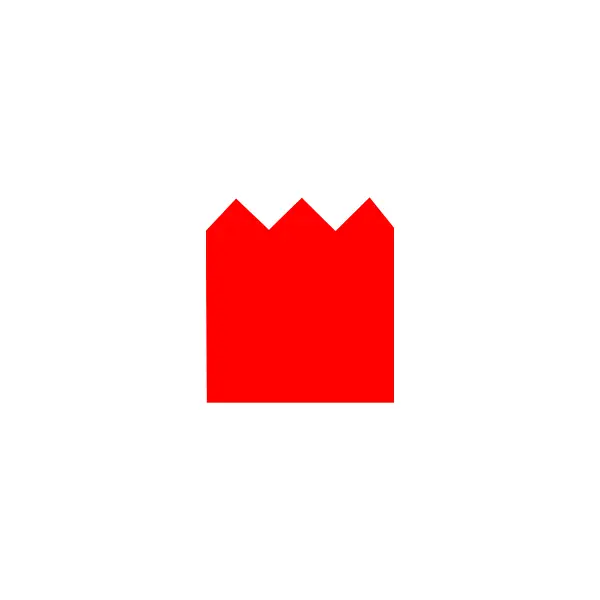

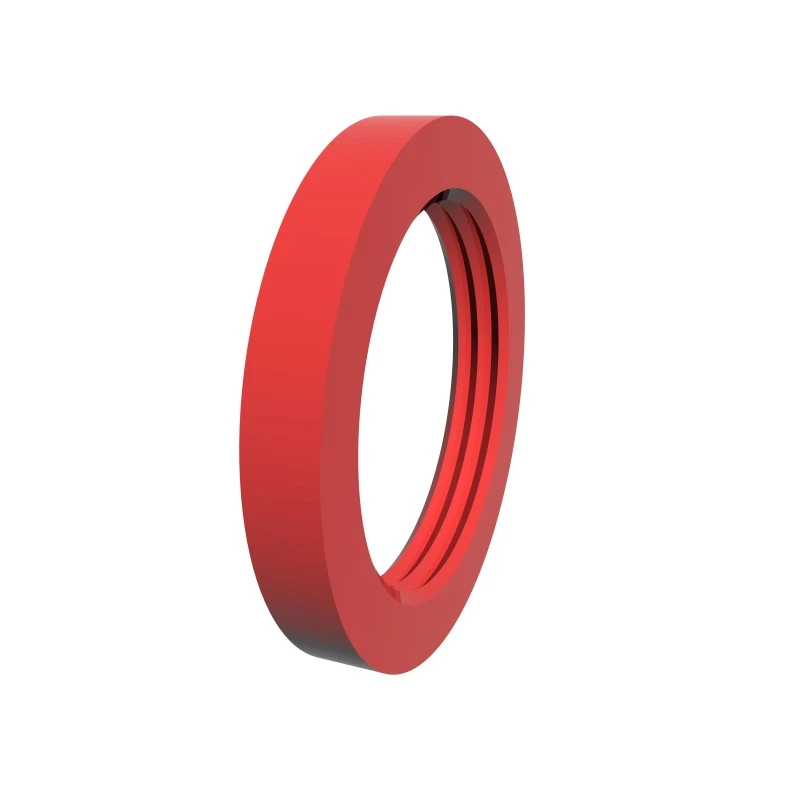

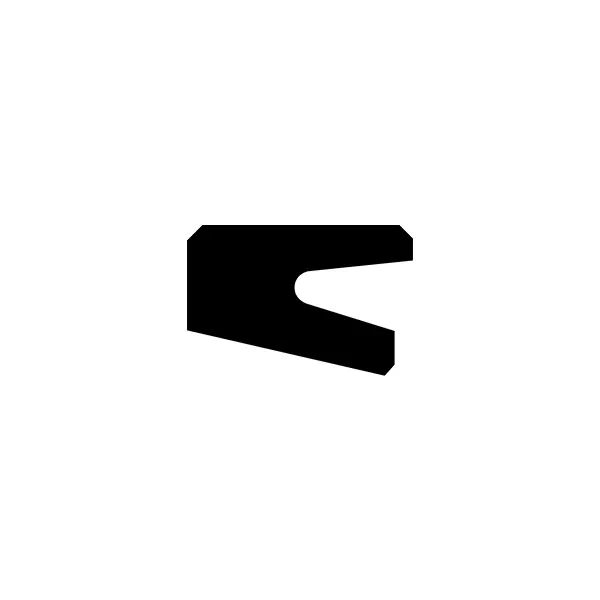

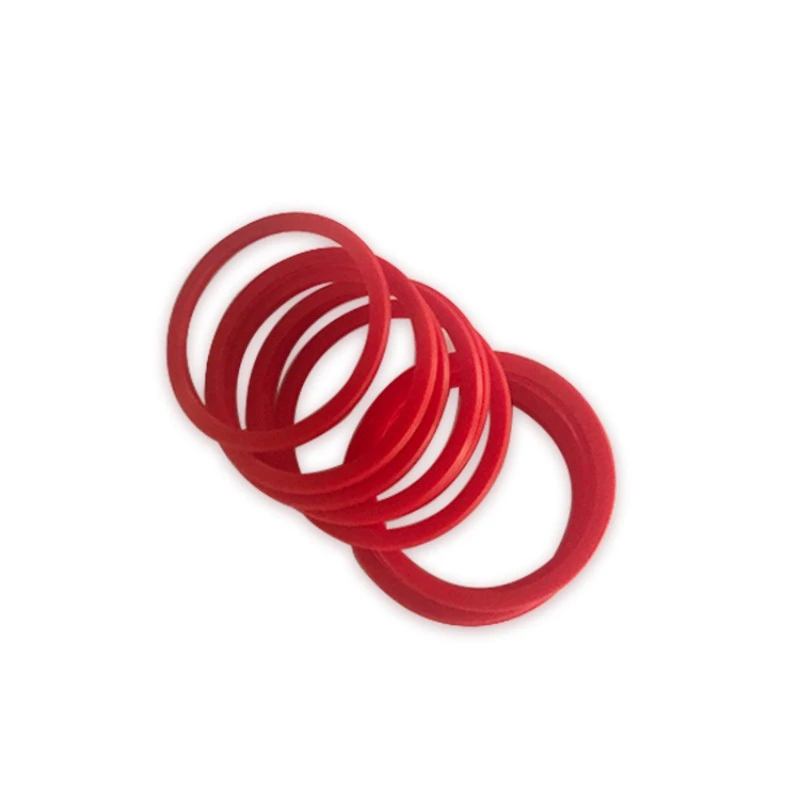

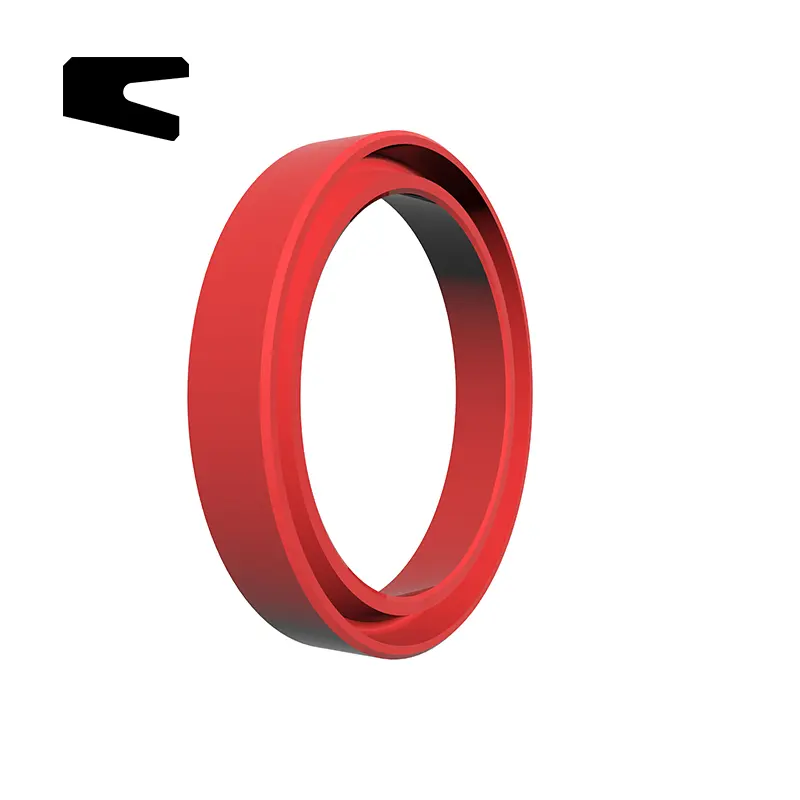

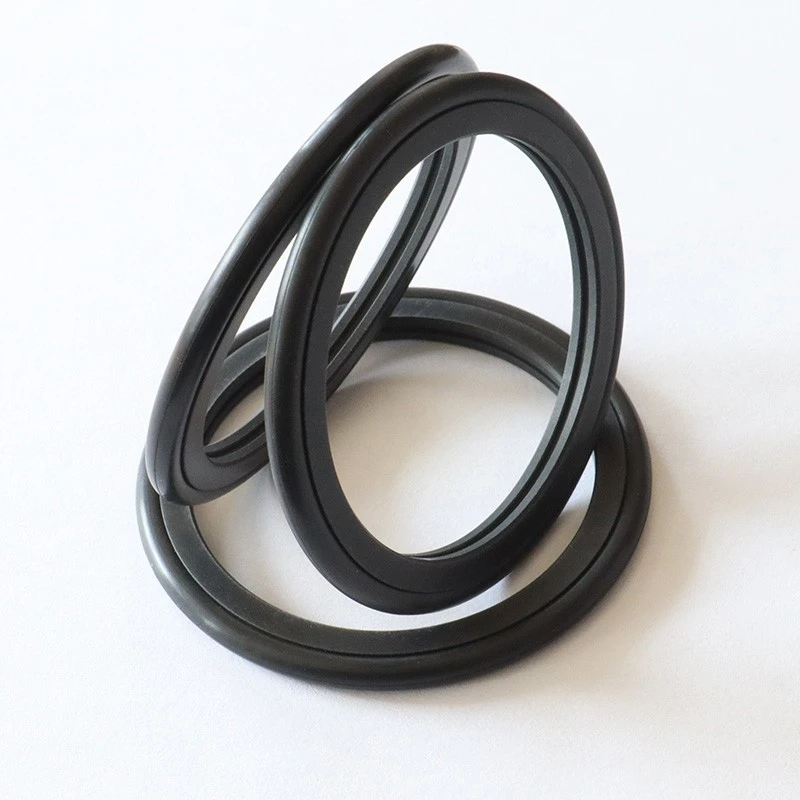

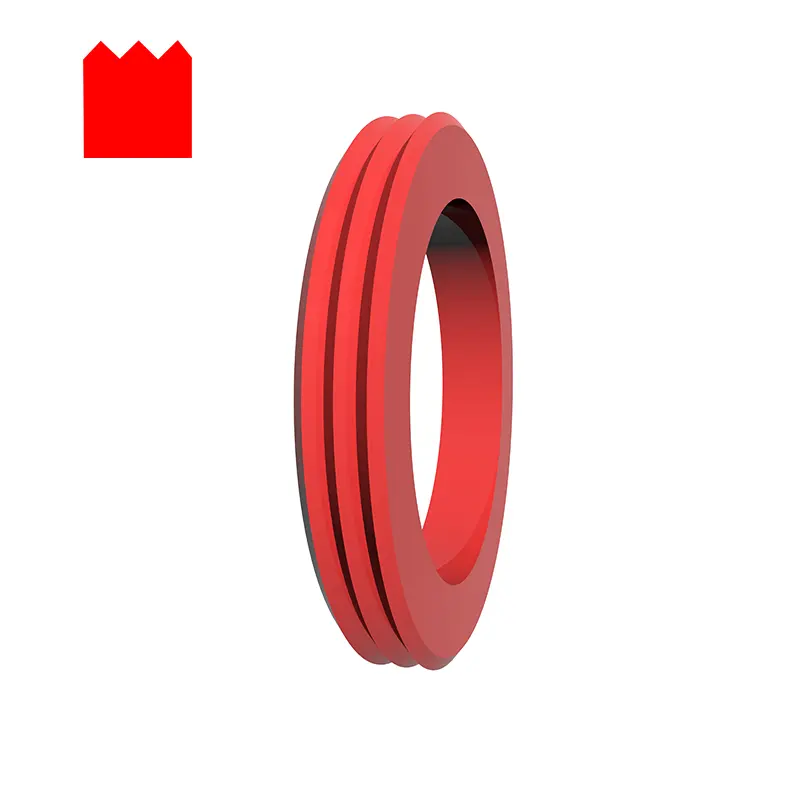

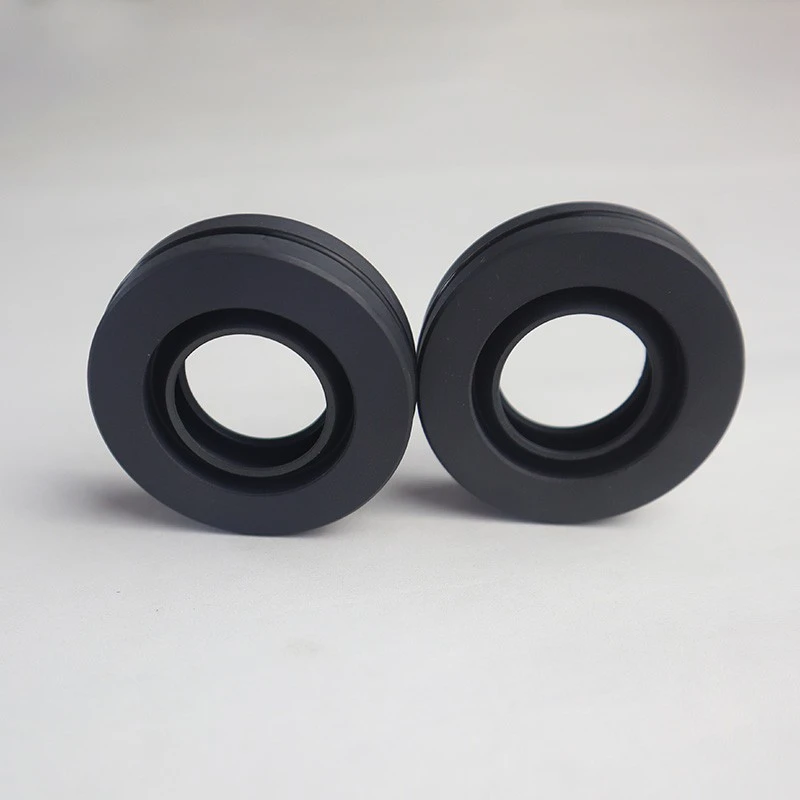

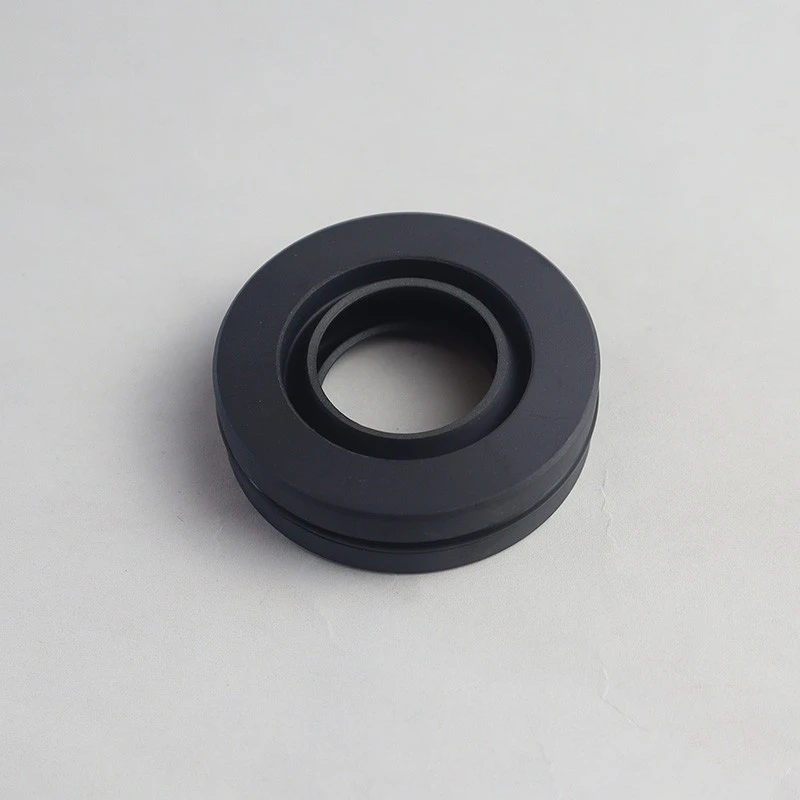

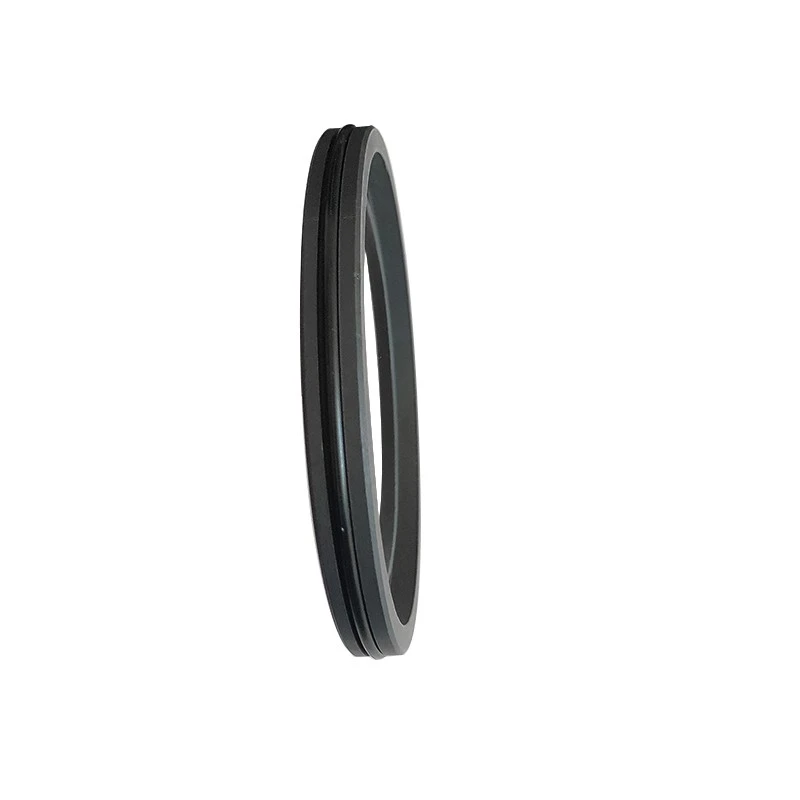

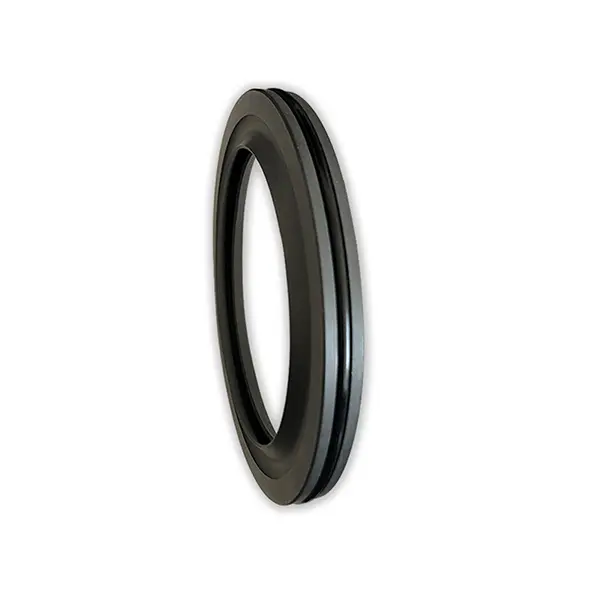

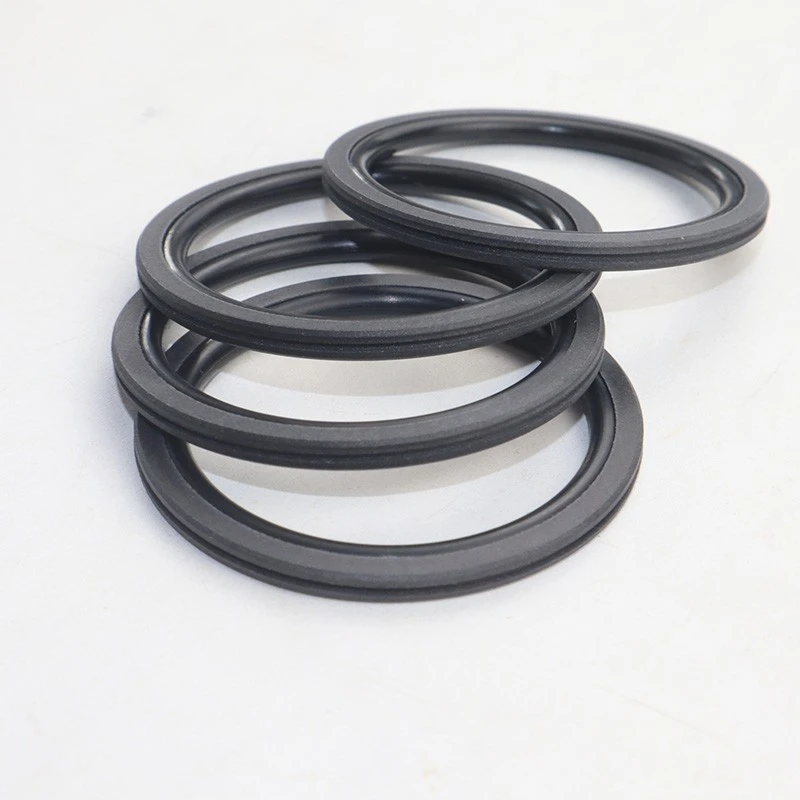

RCX17 اور RCX18 سیریز اعلی پرفارمنس PU مواد سے بنی ہیں ، آسان تنصیب کے لئے دانت والے کراس سیکشن ڈیزائن کے ساتھ۔ وہ روٹری شافٹ اور روٹری ہول سگ ماہی کے ل suitable موزوں ہیں ، اور نالی کا ڈیزائن تبادلہ قابل ہے۔

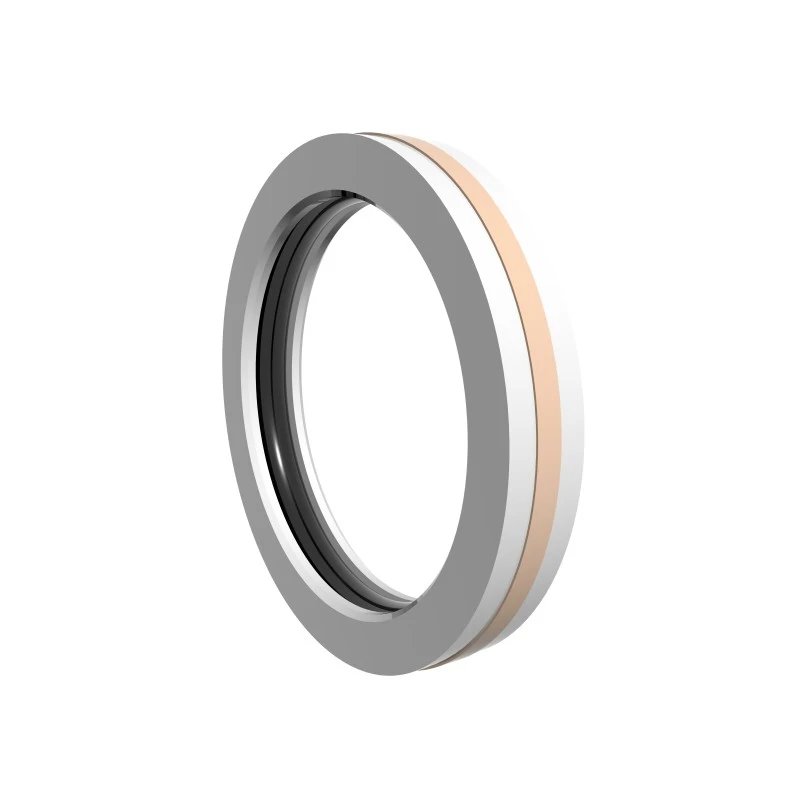

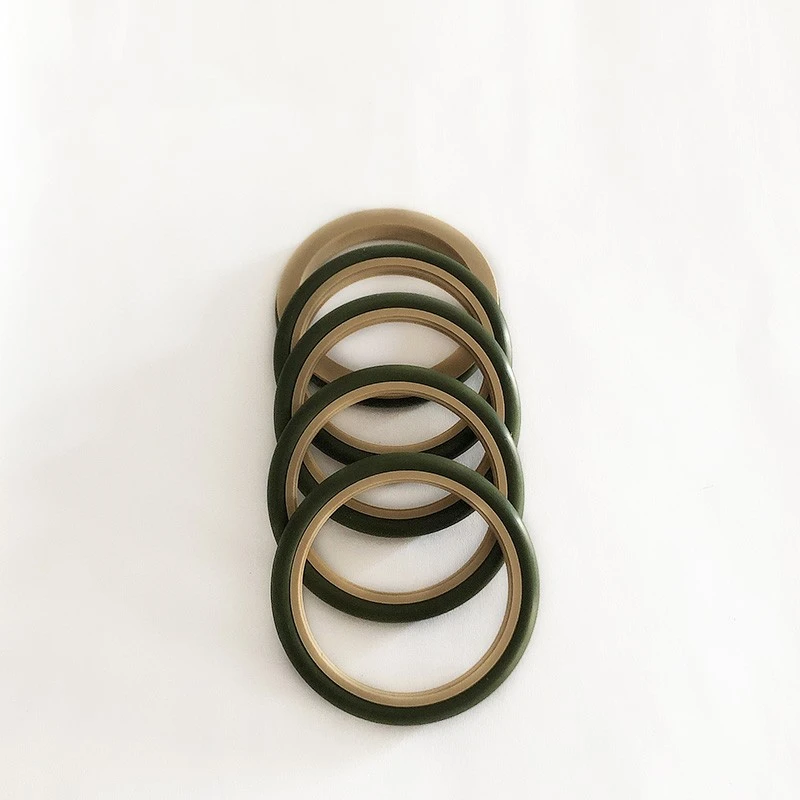

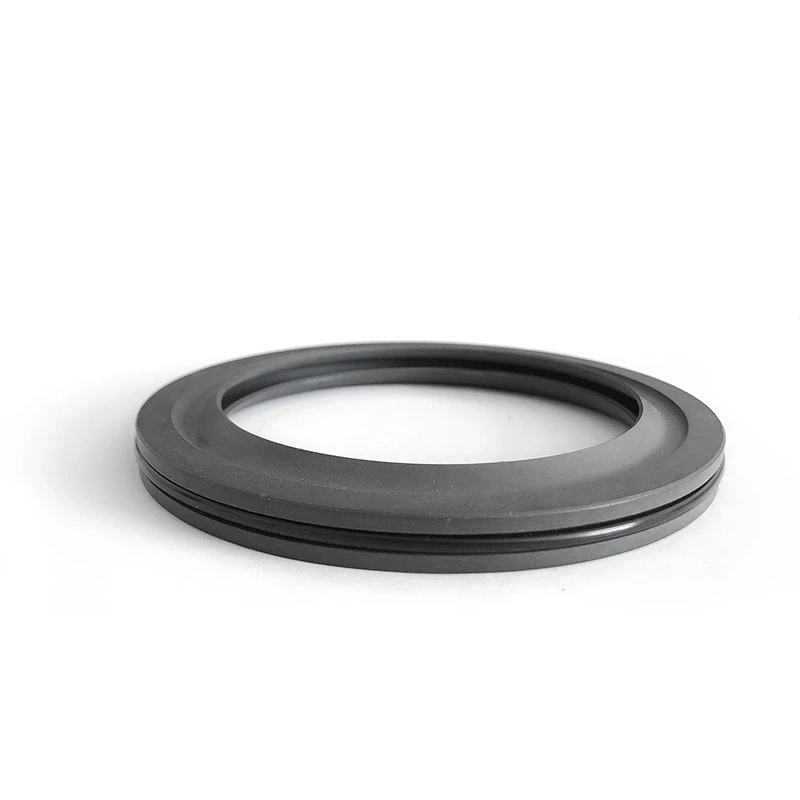

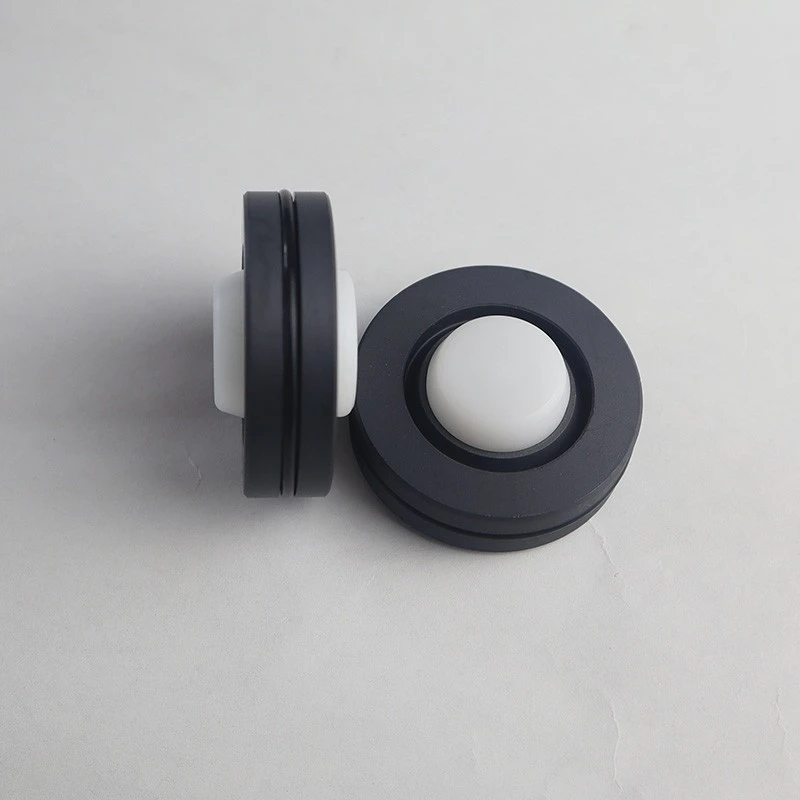

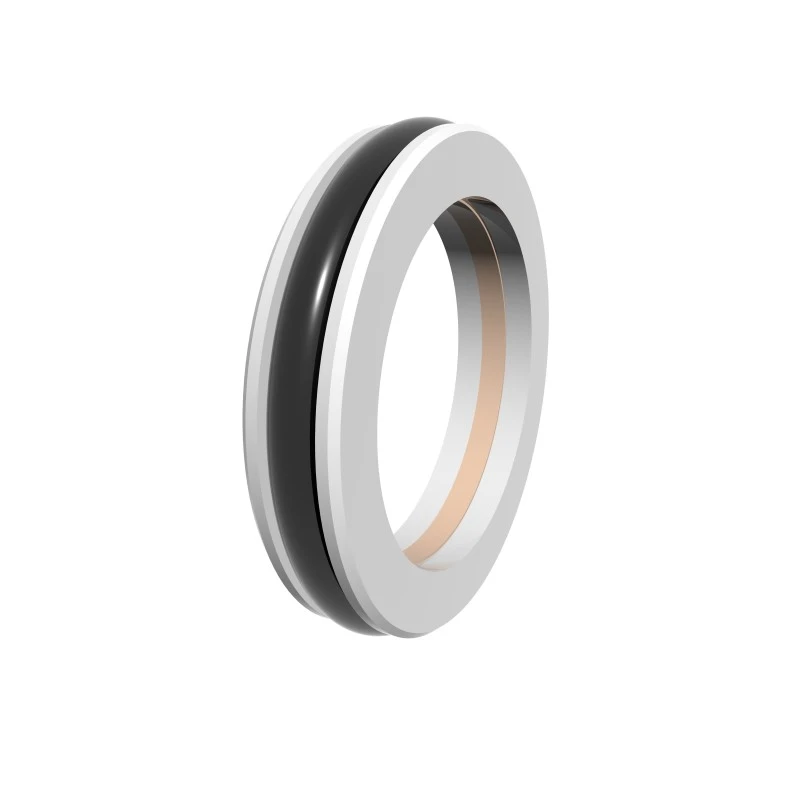

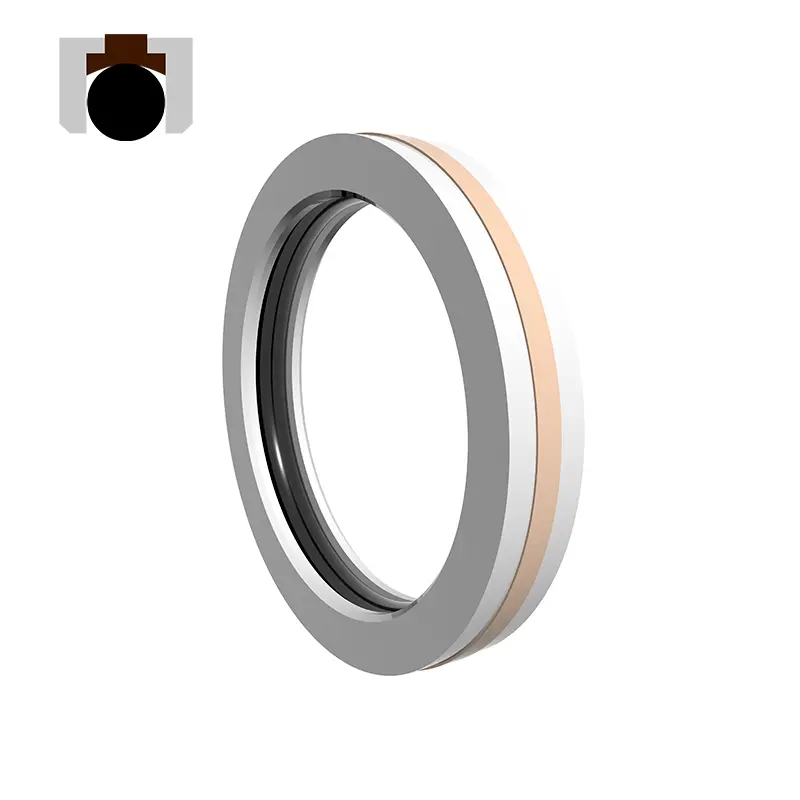

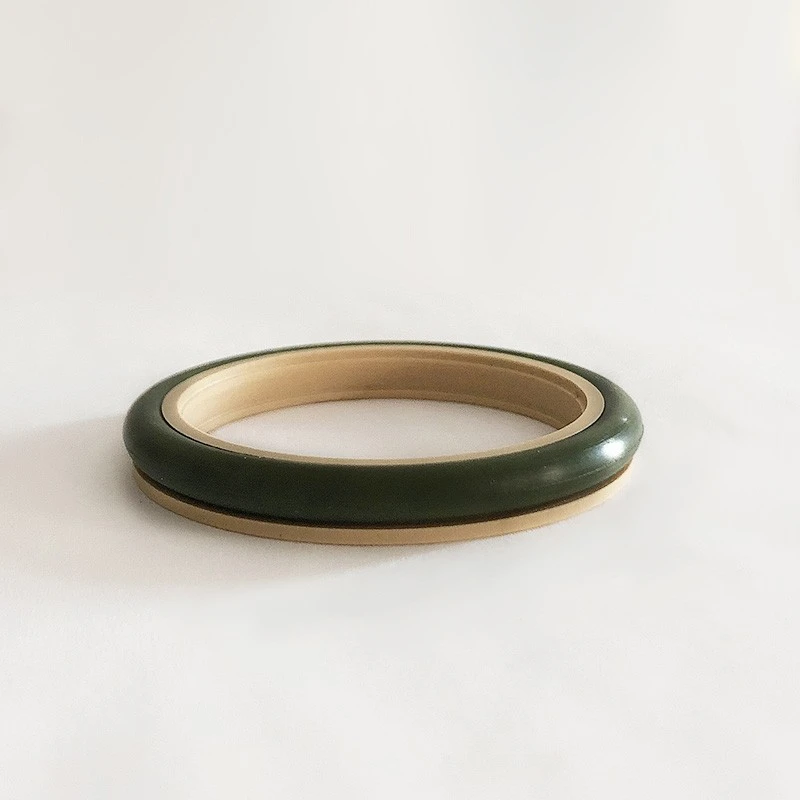

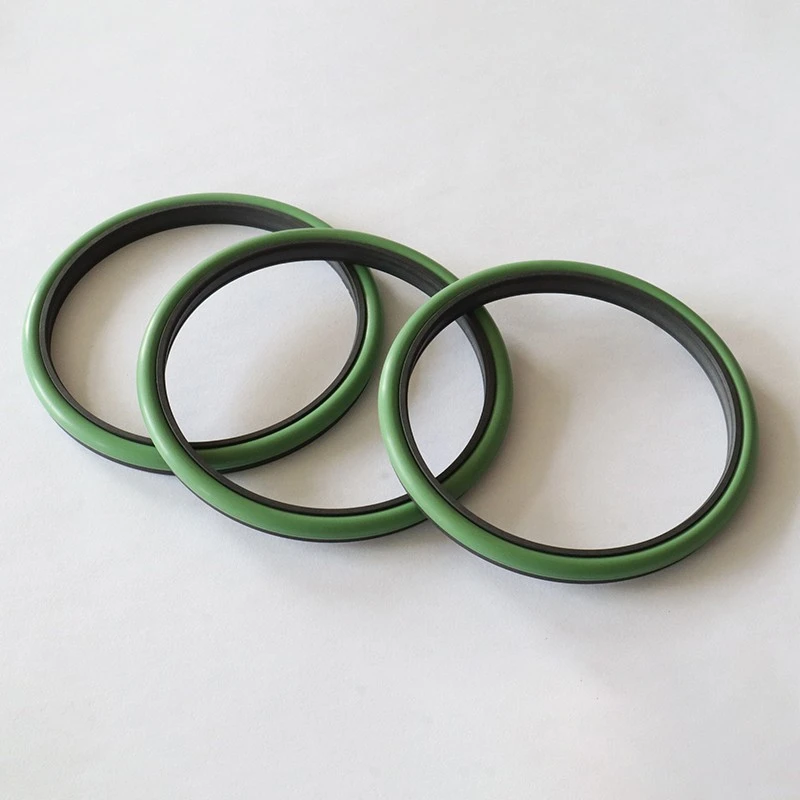

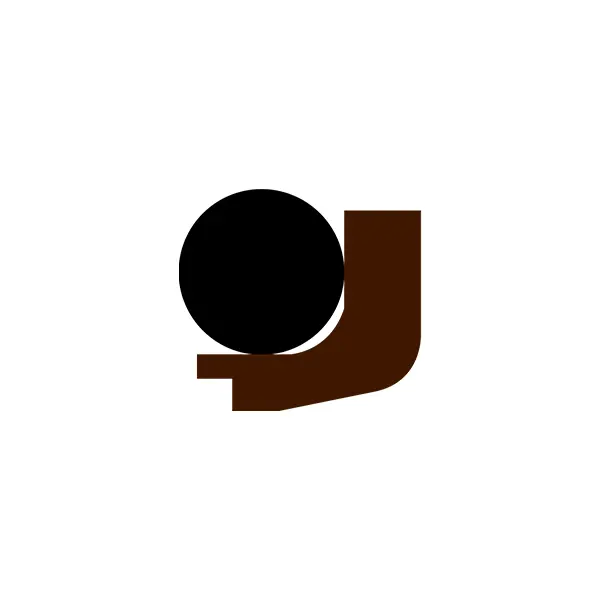

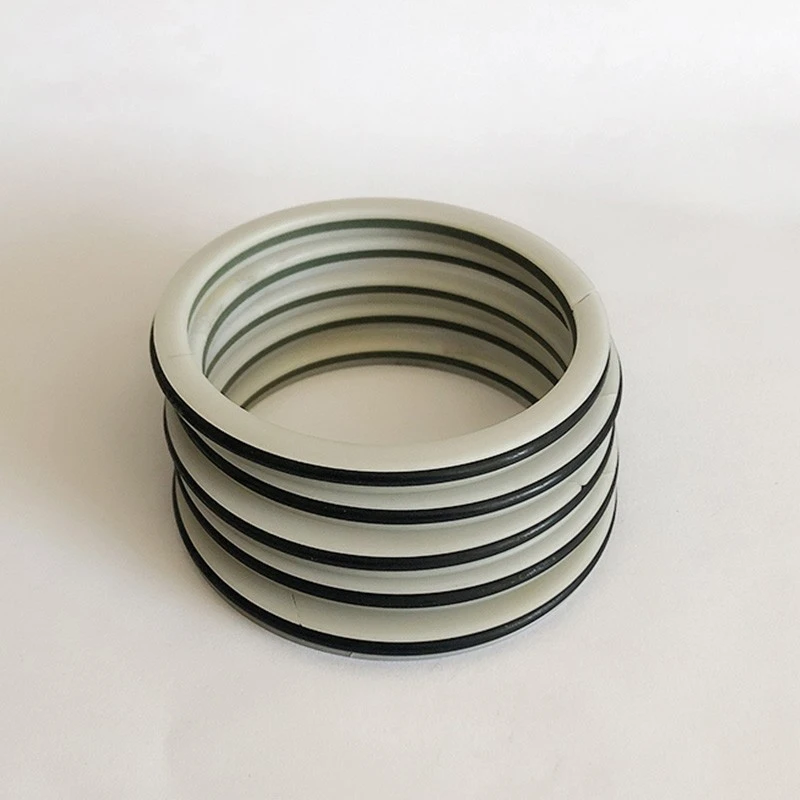

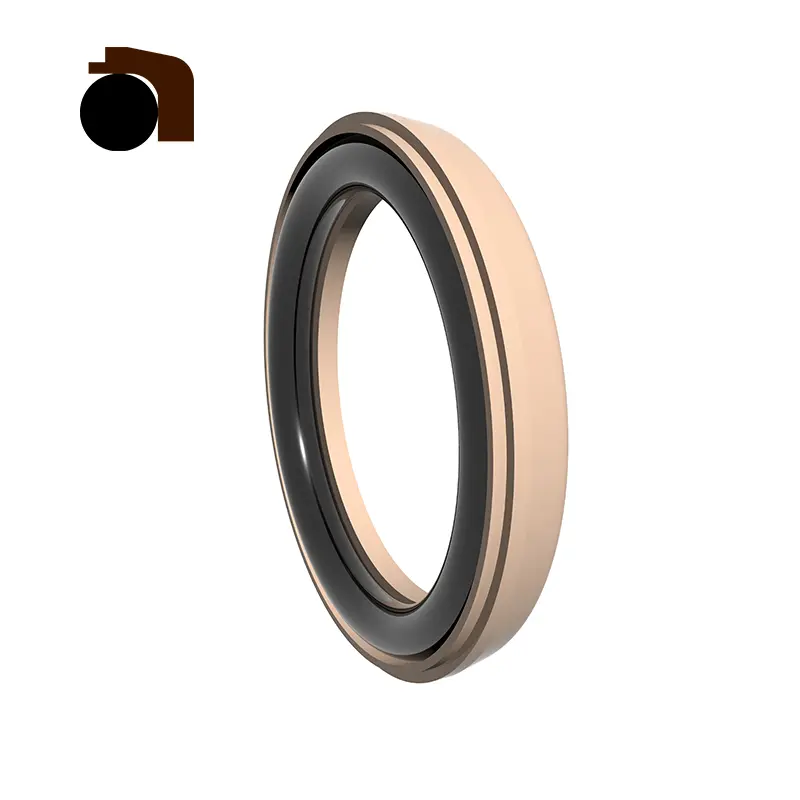

آر ڈی آئی اور آر ڈی اے سیریز پی ٹی ایف ای سگ ماہی کی انگوٹھیوں ، ایل کے سائز کے پلاسٹک سپورٹ رنگوں اور او رنگوں پر مشتمل ہیں ، جو ہائی پریشر ، کم رفتار ، گھومنے والی دوئدلی سگ ماہی ، ہائی پریشر مزاحمت ، کم رگڑ اور لمبی زندگی کے لئے موزوں ہیں۔
آر سی ایس سیریز پی ٹی ایف ای پاور آئل مہر میں ایک دھات کا کنکال اور پی ٹی ایف ای سگ ماہی ہونٹ ہوتا ہے ، جو کام کے پیچیدہ حالات کے لئے موزوں ہے۔
RC2057 سیریز کا مکمل PTFE تیل مہر خصوصی مواقع کے لئے ڈیزائن کیا گیا ہے کہ روایتی تیل مہریں نہیں مل سکتی ہیں۔

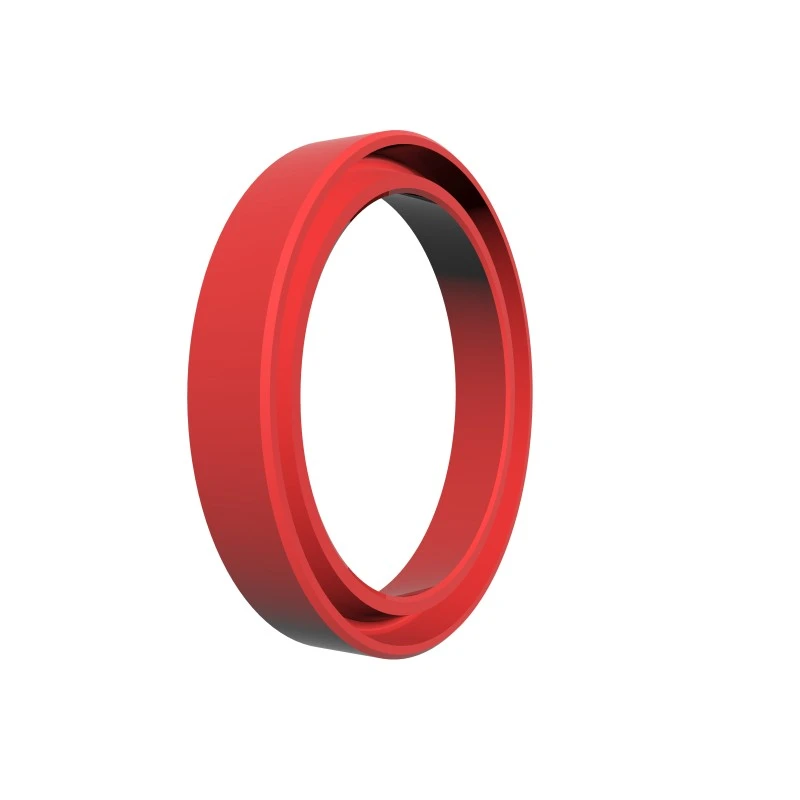

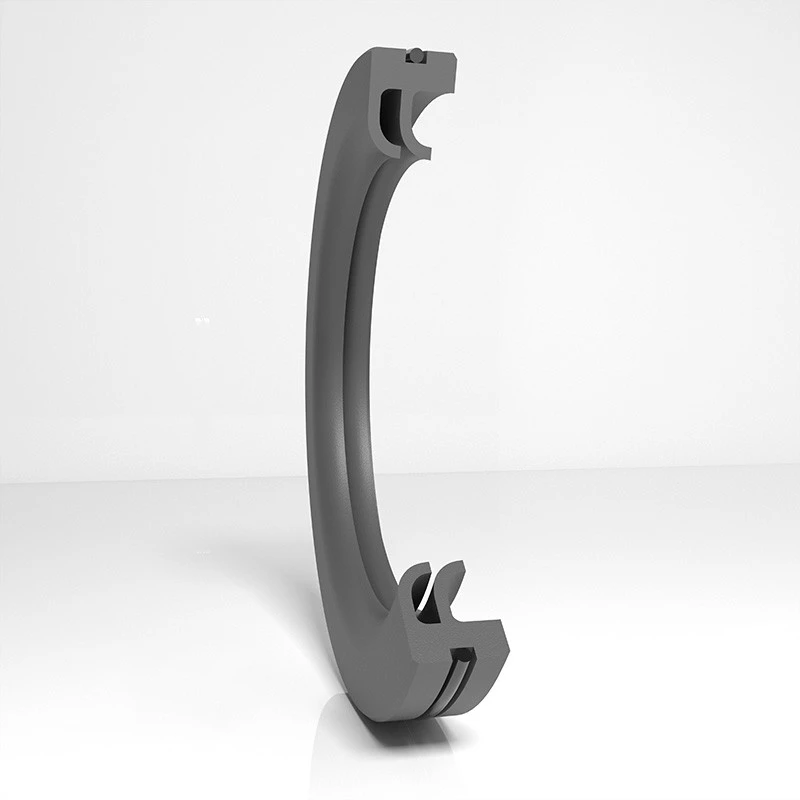

RC2065 سیریز ایک سادہ ساخت اور آسان تنصیب کے ساتھ ، شافٹ کو گھومنے کے لئے ایک طرفہ دباؤ مہر مہیا کرتی ہے۔ مواد نائٹریل ربڑ (این بی آر) یا فلوروربر (ایف کے ایم) ہوسکتا ہے۔
روچن مہر کے مختلف مہروں میں اعلی زندگی ، کم رگڑ ، عمدہ سگ ماہی اور کمپیکٹ ڈھانچے کی خصوصیات ہیں۔ وہ ہائیڈرولک سسٹمز ، نیومیٹک آلات ، پانی کے دباؤ کے سازوسامان ، ہائی پریشر گھومنے والی مشینری اور صنعتی آلات وغیرہ میں بڑے پیمانے پر استعمال ہوتے ہیں ، جس سے آپ کو قابل اعتماد اعلی کارکردگی والے سگ ماہی حل فراہم ہوتے ہیں۔
مصنوعات کی خصوصیات اور ایپلی کیشنز:
مصنوعات کی خصوصیات:
طویل زندگی: اعلی معیار کے مواد اور ساختی ڈیزائن خدمت کی زندگی کو بڑھاتا ہے۔
کم رگڑ: پی ٹی ایف ای اور پی یو کے مواد چلانے والی مزاحمت کو کم کرتے ہیں اور کارکردگی کو بہتر بناتے ہیں۔
اچھی سگ ماہی: خصوصی ہونٹ اور آئل اسٹوریج ٹینک ڈیزائن بہترین سگ ماہی کی کارکردگی کو یقینی بناتا ہے۔
کمپیکٹ ڈھانچہ: چھوٹی جگہ کا ڈیزائن ، مختلف قسم کے تنصیب کے ماحول کے لئے موزوں ہے۔
وسیع پیمانے پر قابل اطلاق: ہائیڈرولک ، نیومیٹک ، پانی کے دباؤ اور ہائی پریشر ، تیز رفتار ، کم رفتار اور کام کے دیگر حالات کے لئے موزوں۔
درخواست کے علاقے:
ہائیڈرولک سسٹم ، نیومیٹک سامان ، پانی کے دباؤ کا سامان۔
ہائی پریشر گھومنے والی مشینری ، کم رفتار ہیوی لوڈ کا سامان۔
صنعتی سامان ، انجینئرنگ مشینری ، آٹوموبائل اور ایرو اسپیس اور دیگر شعبوں۔
مواد کا انتخاب:
1. مماثل O- رنگ مواد کا انتخاب کیا جاسکتا ہے: R01 نائٹریل ربڑ (NBR) ، R02 فلوروربر (FKM) ، وغیرہ۔
2. سیلنگ رنگ مواد: معیاری مواد PTFE4 ، دیگر اختیاری مواد PTFE1 ، PTFE2 ، PTFE3 ، PTFE5۔
RCX18 مواد: HPU۔

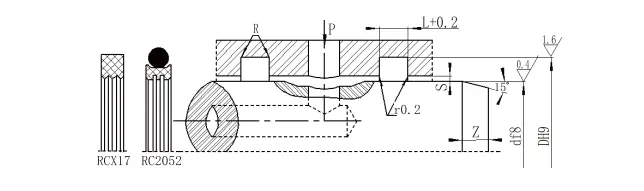

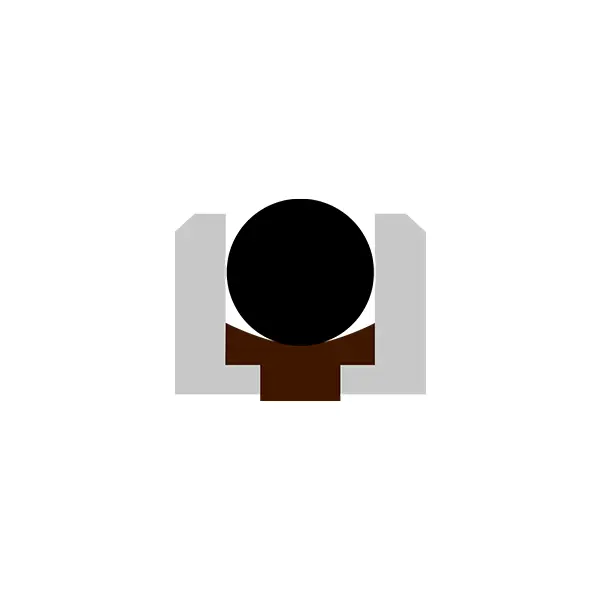

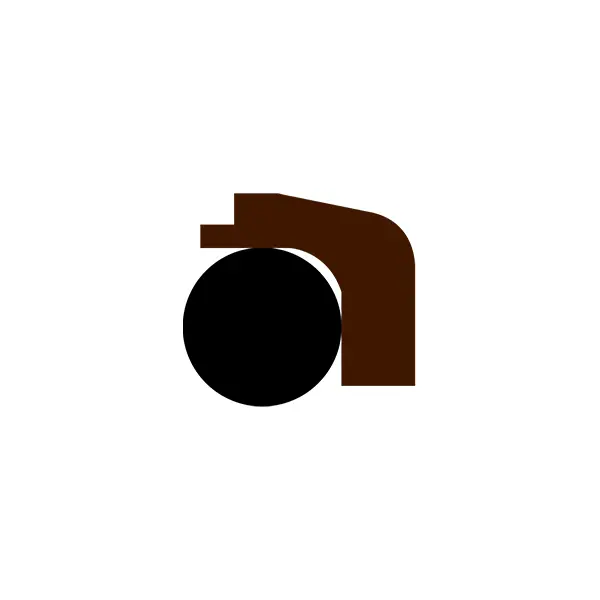

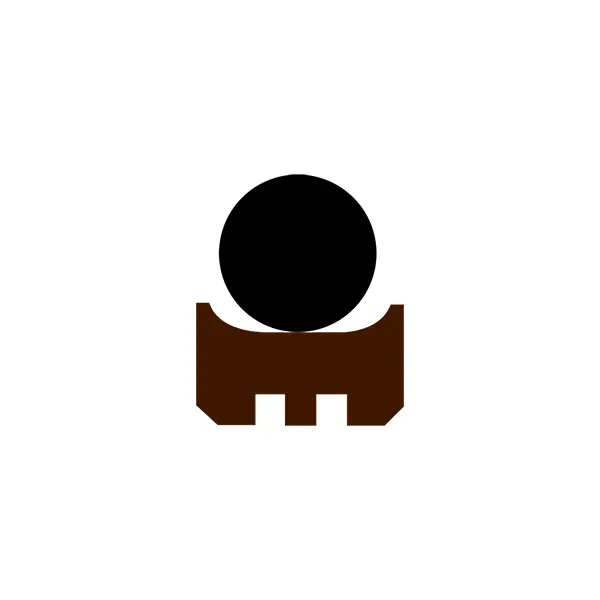

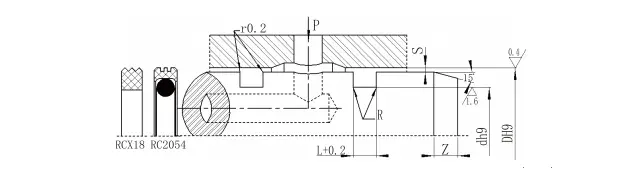

ساختی آریھ
آرڈر ماڈل RC2052-80X91X4.2-PTFE3-RO1 ماڈل DXDXL-MATIRY کوڈ آرڈر ماڈل RCX17-80X91X4.2-HPU ماڈل DXDXL-matial Code
آرڈر ماڈل RC2054-80x69x4.2-PTFE3-RO1 ماڈل-D*D*L-matial کوڈ آرڈر ماڈل RCX18-80X69X4.2-HPU ماڈل-D*D*L-material Code

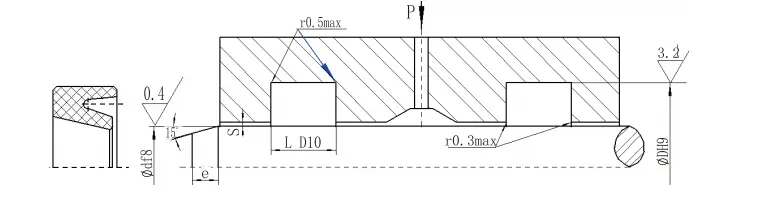

آر ڈی آئی انسٹالیشن کے طول و عرض
| DF8 | ڈی ایچ 9 | L D10 | H | گیپ ایس | |
| 0-10MPA | 10-36MPA | ||||
| 50-79 | D+10 | 5 | 4.5 | 0.4-0.3 | 0.3-0.25 |
| 80-109 | D+13.8 | 7.5 | 7 | 0.45-0.35 | 0.35-0.3 |
| 110-299 | D+20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 300-600 | D+24 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
| > 600 | براہ کرم ہماری کمپنی سے مشورہ کریں | ||||
چیمفر لمبائی
| راڈ قطر کی حد | چیمفر لمبائی e≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
آر ڈی اے تنصیب کے طول و عرض
| ڈی ایچ 8 | ڈی ایچ 9 | L D10 | H | گیپ ایس | |
| 0-10MPA | 10-36MPA | ||||
| 50-124 | D-16 | 8 | 7.5 | 0.45-0.35 | 0.35-0.3 |
| 125-199 | D-20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 200-600 | D-26 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
چیمفر لمبائی
| راڈ قطر کی حد | چیمفر لمبائی e≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

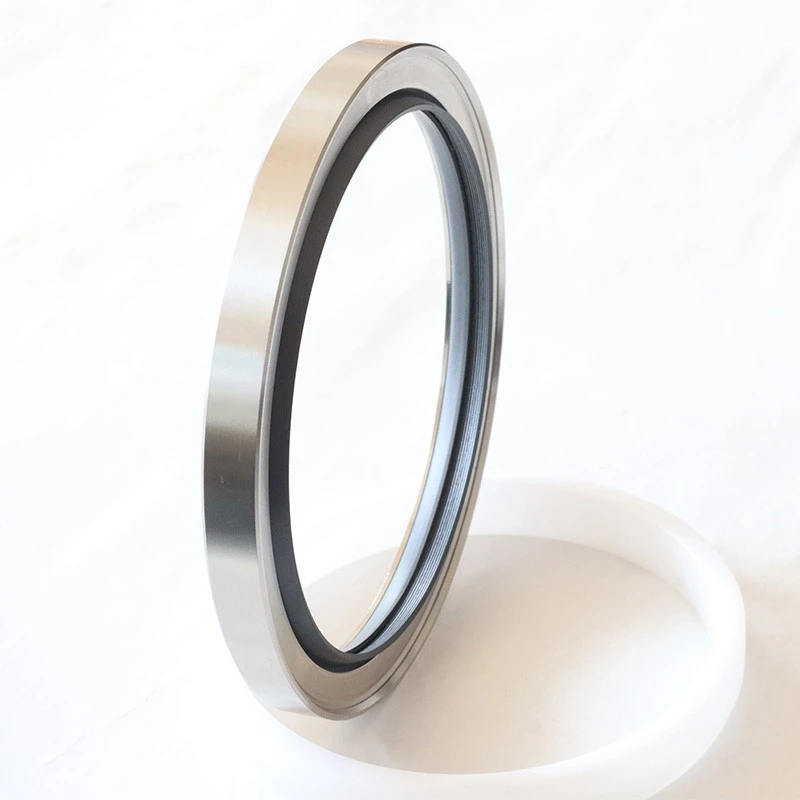

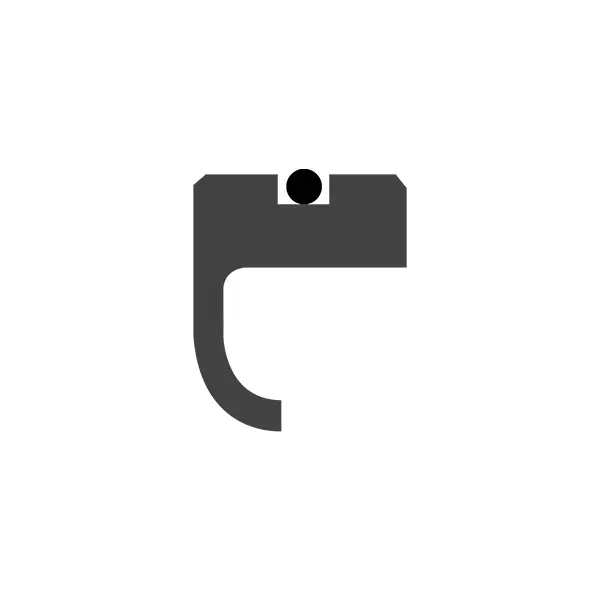

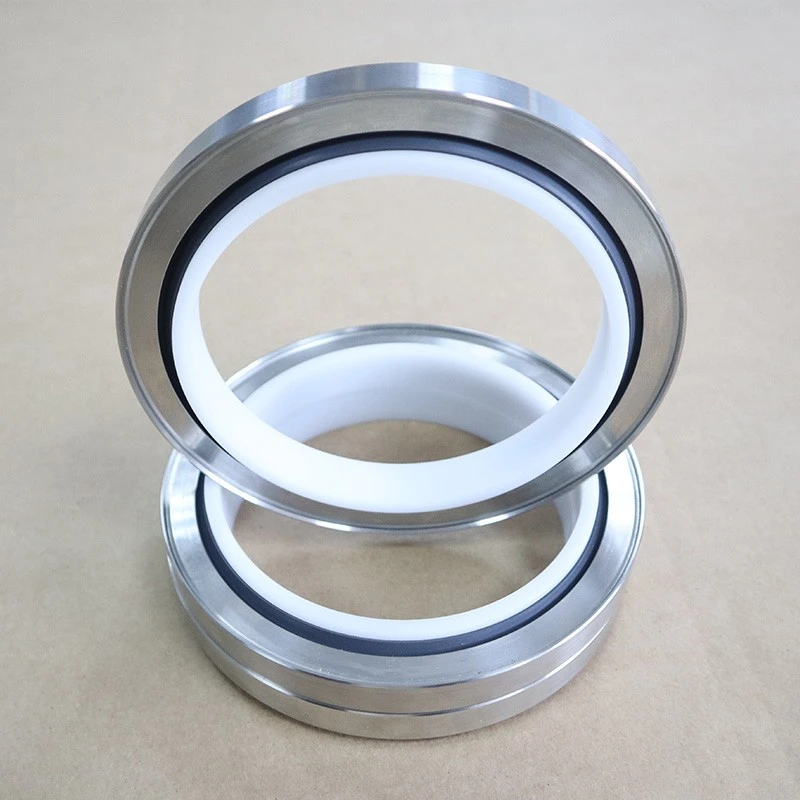

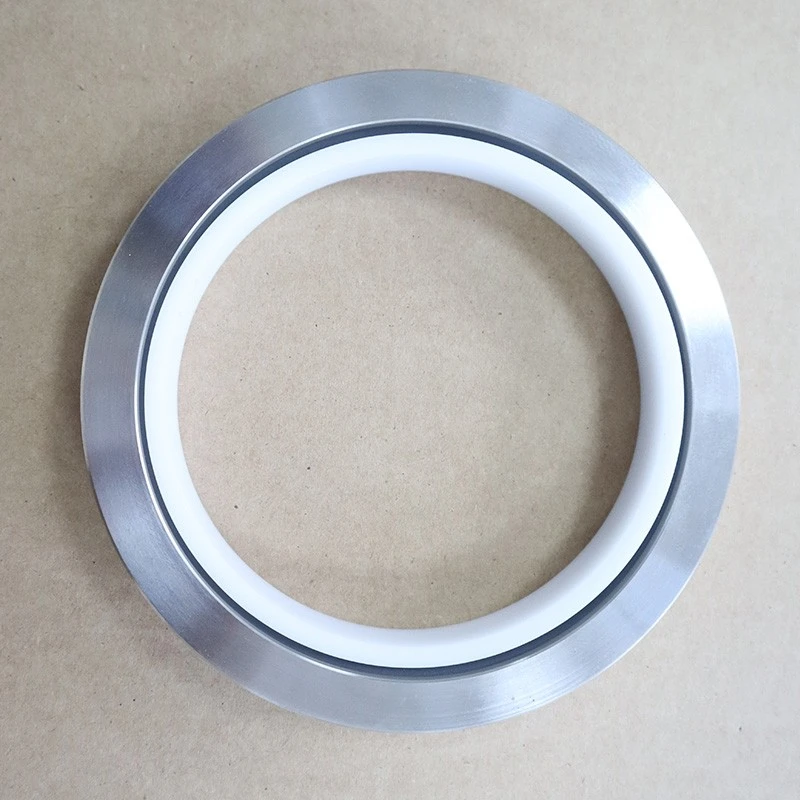

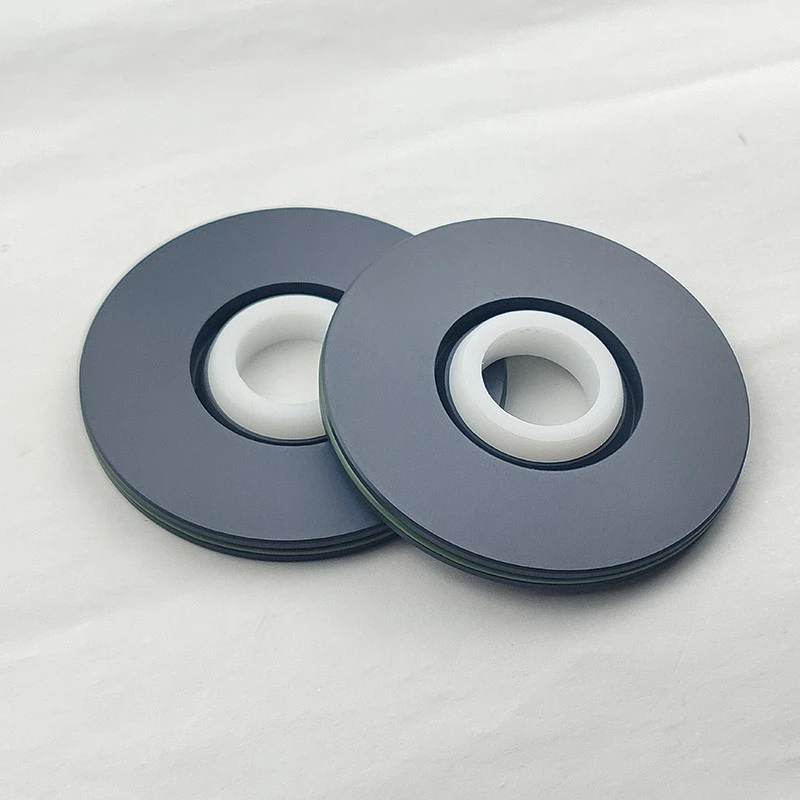

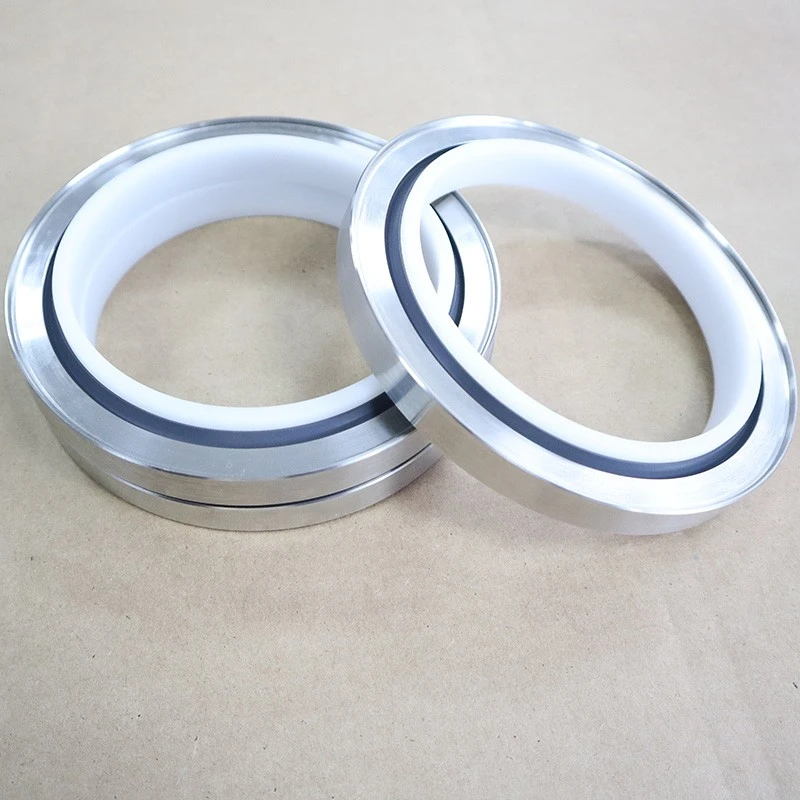

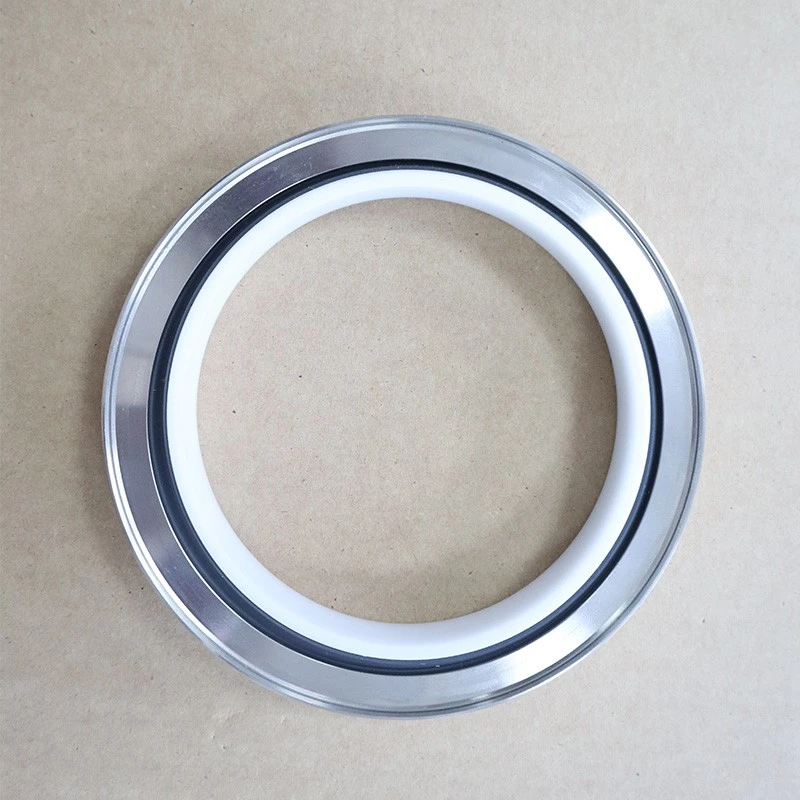

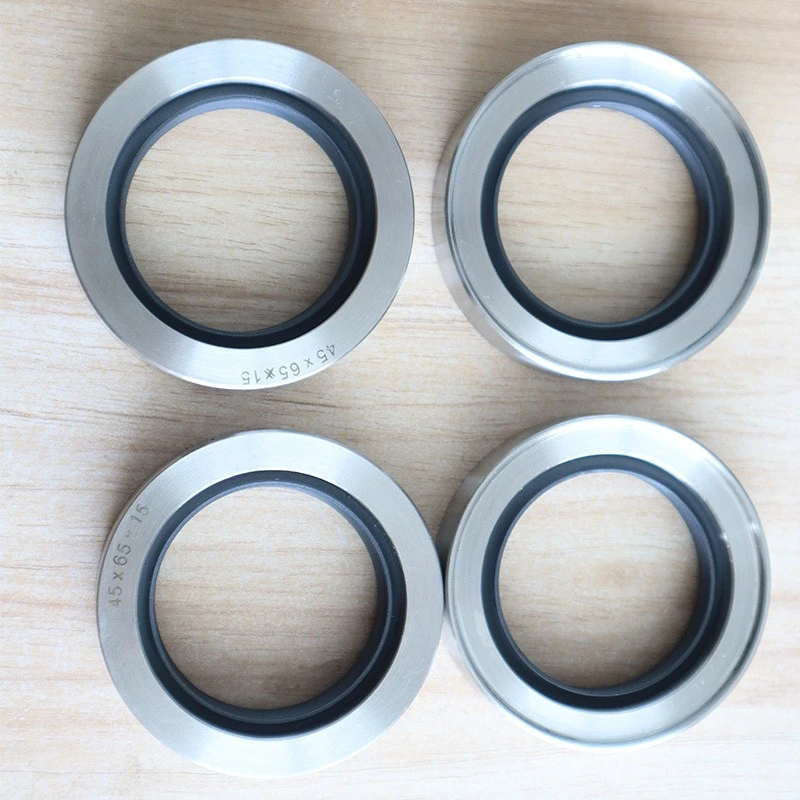

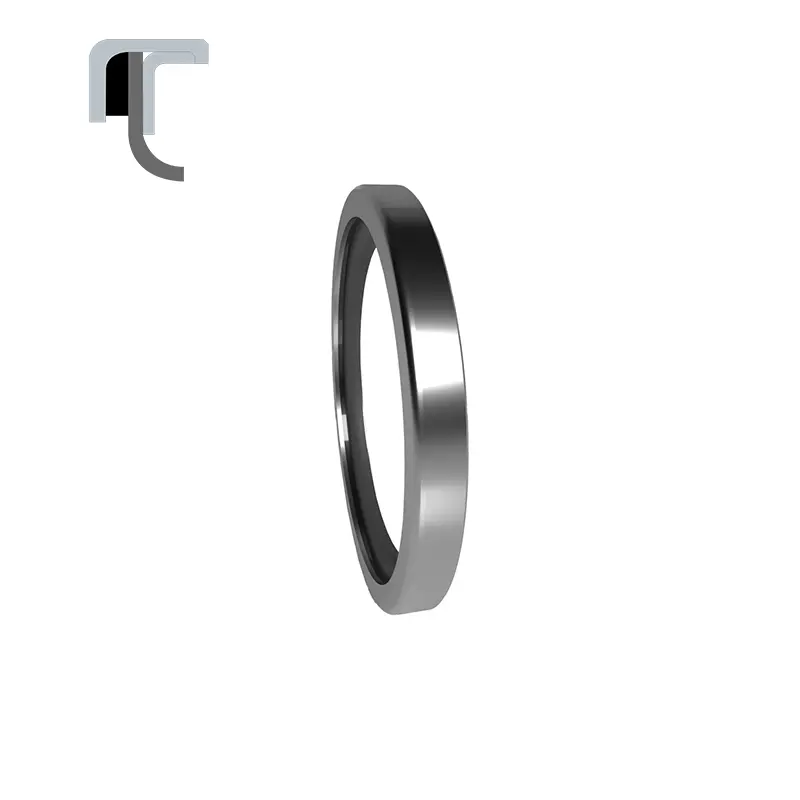

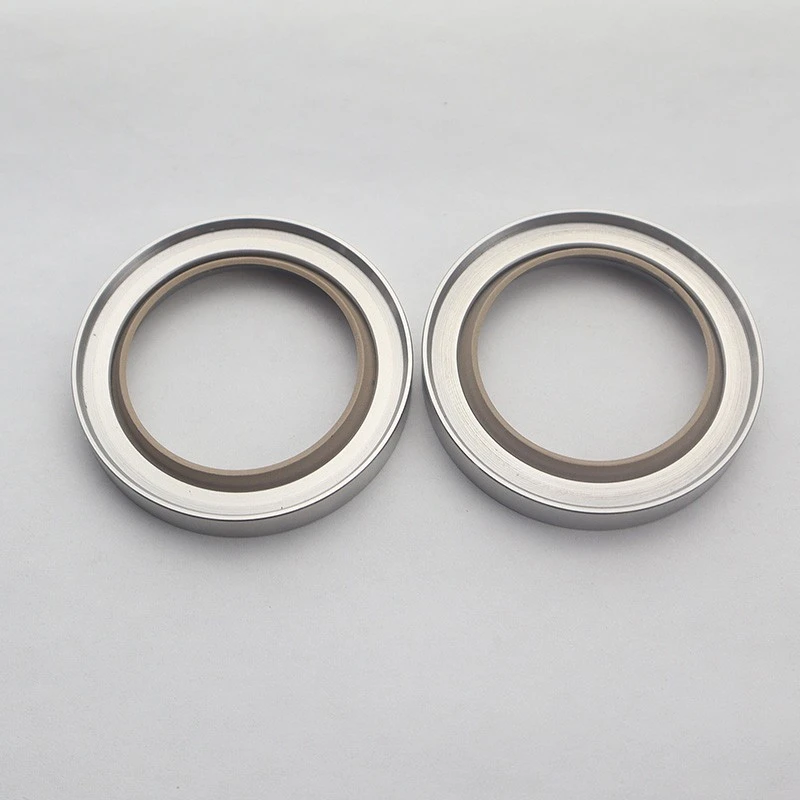

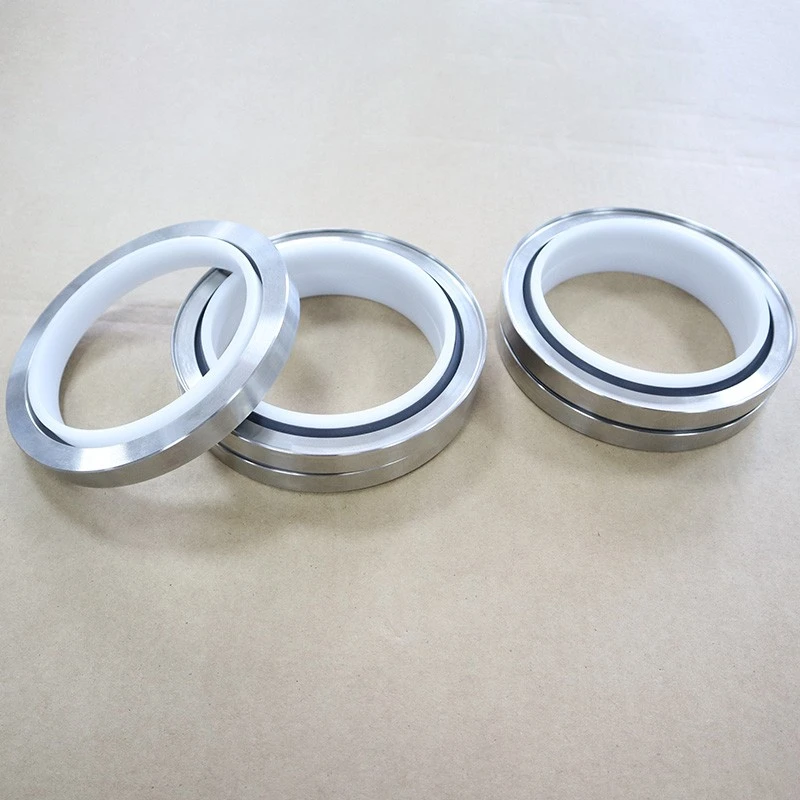

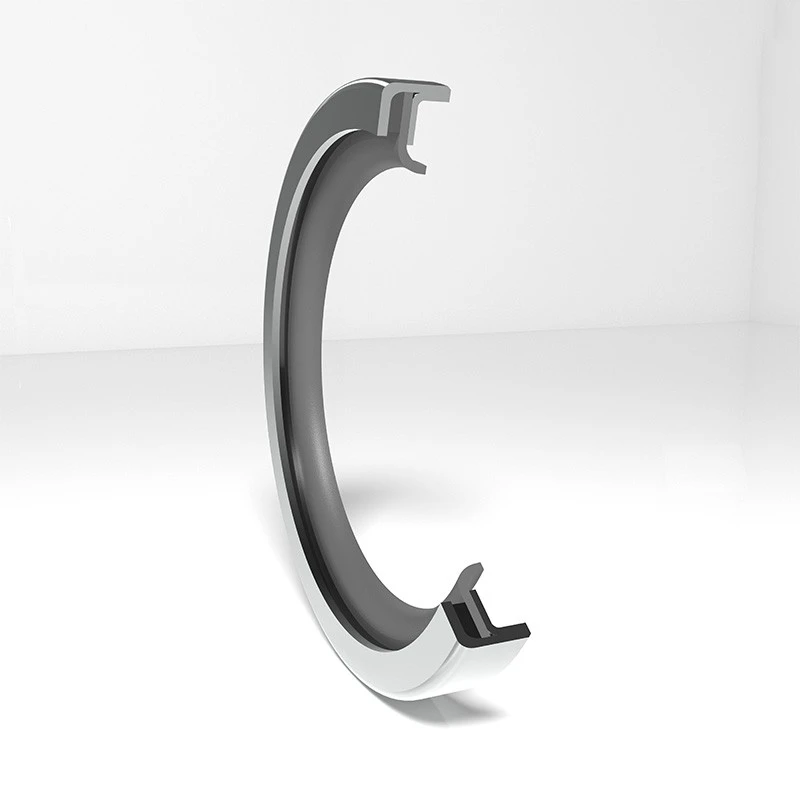

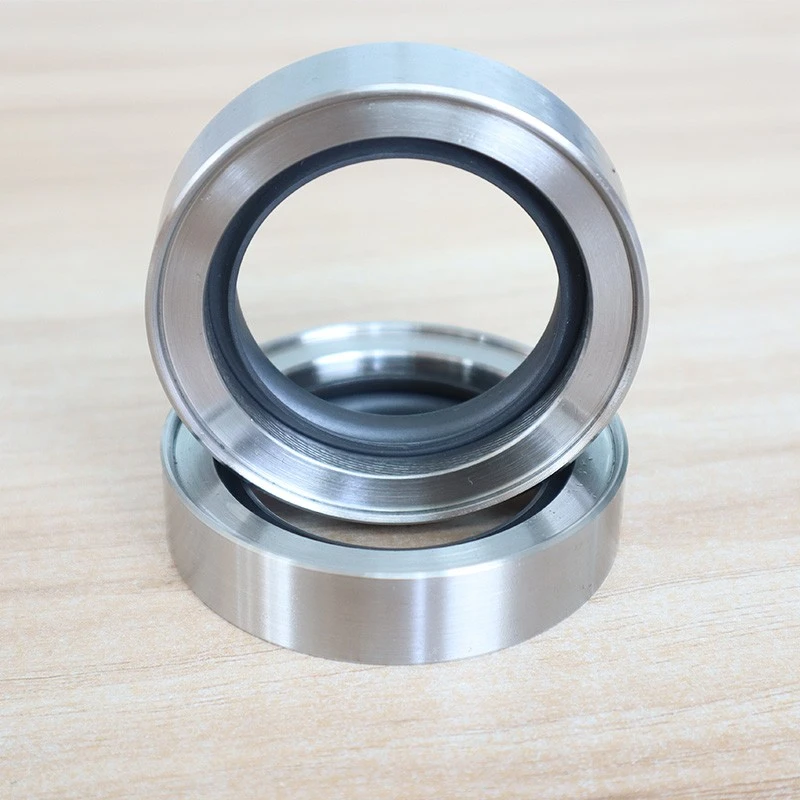

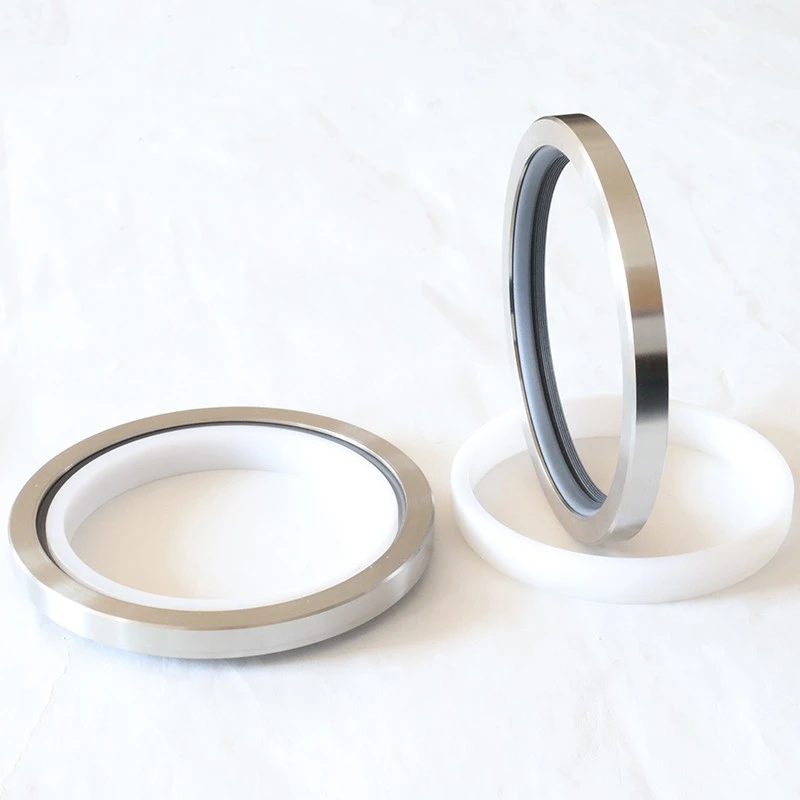

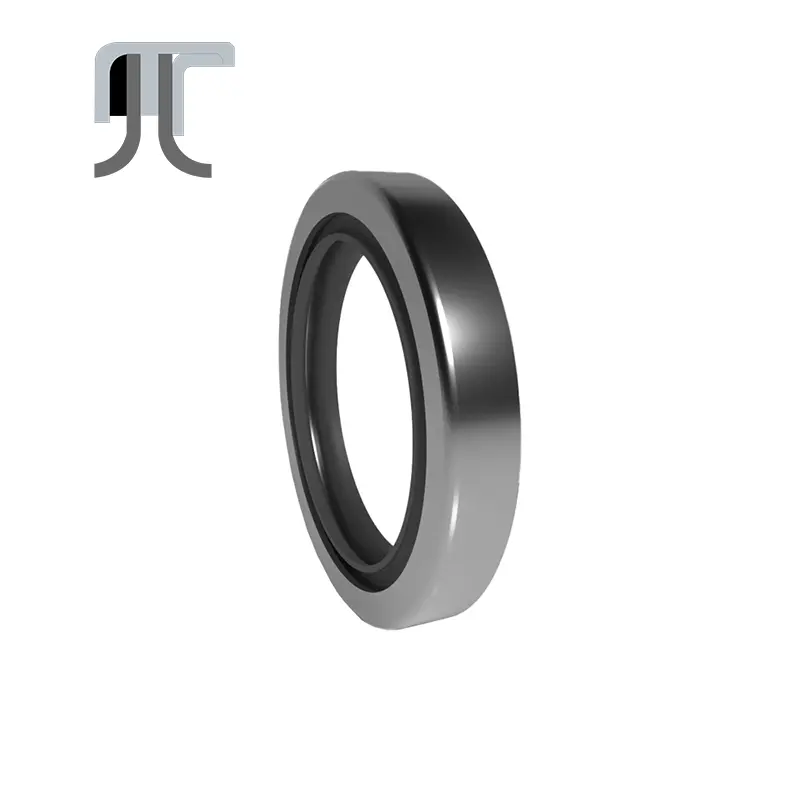

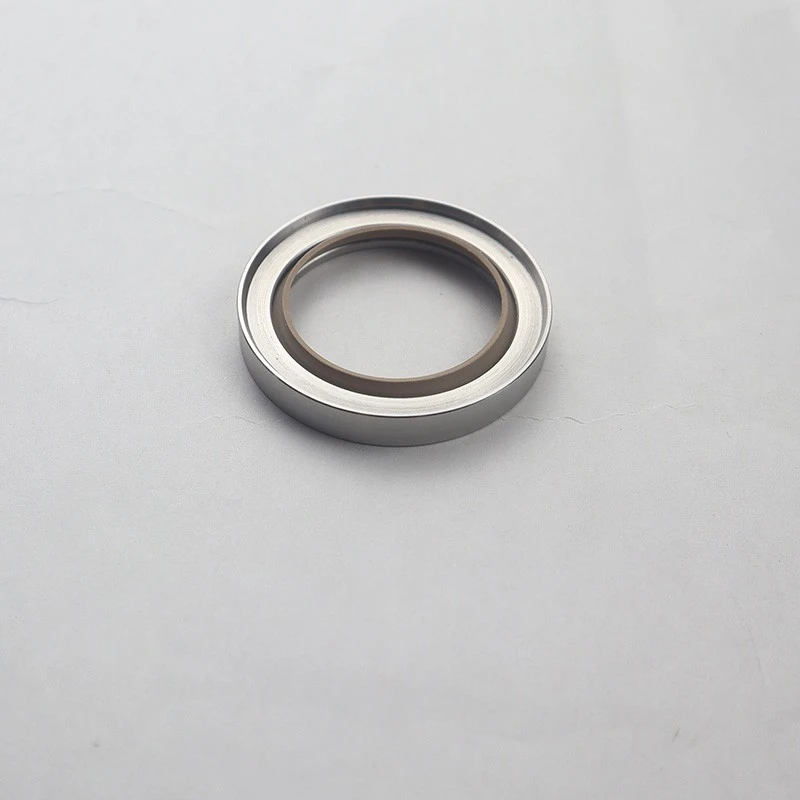

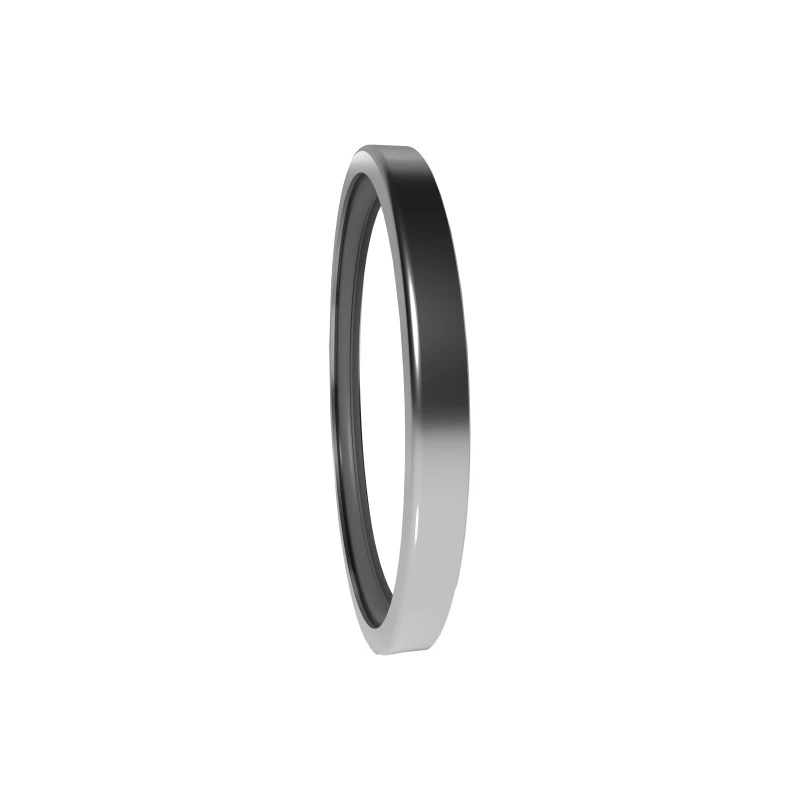

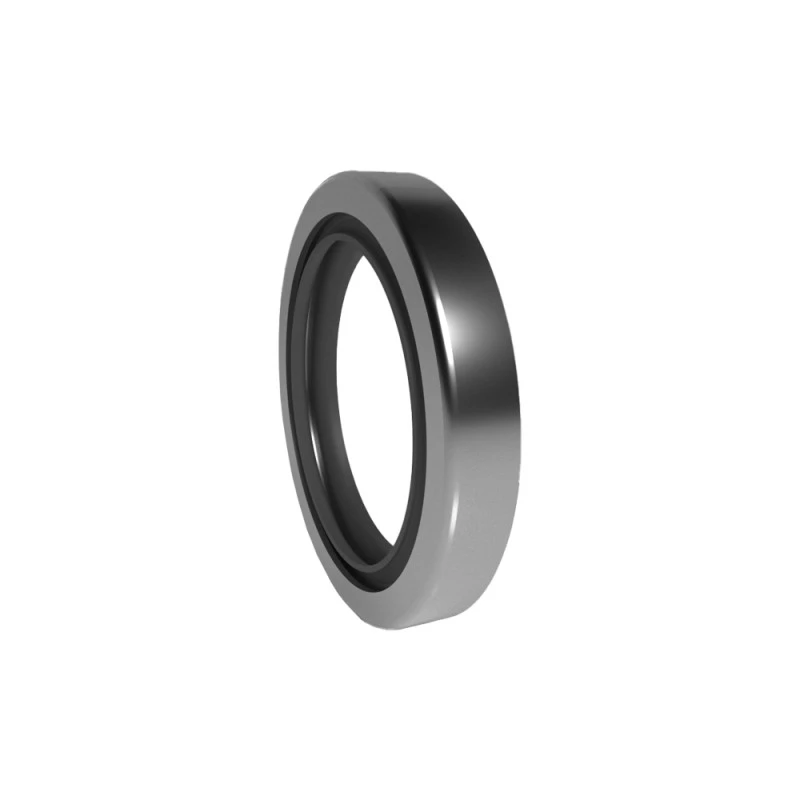

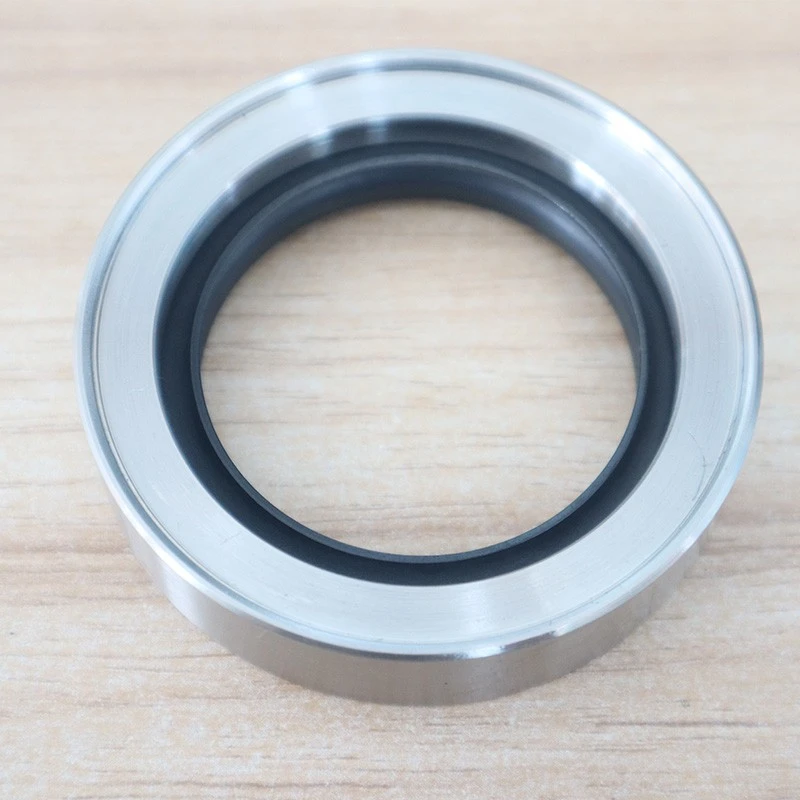

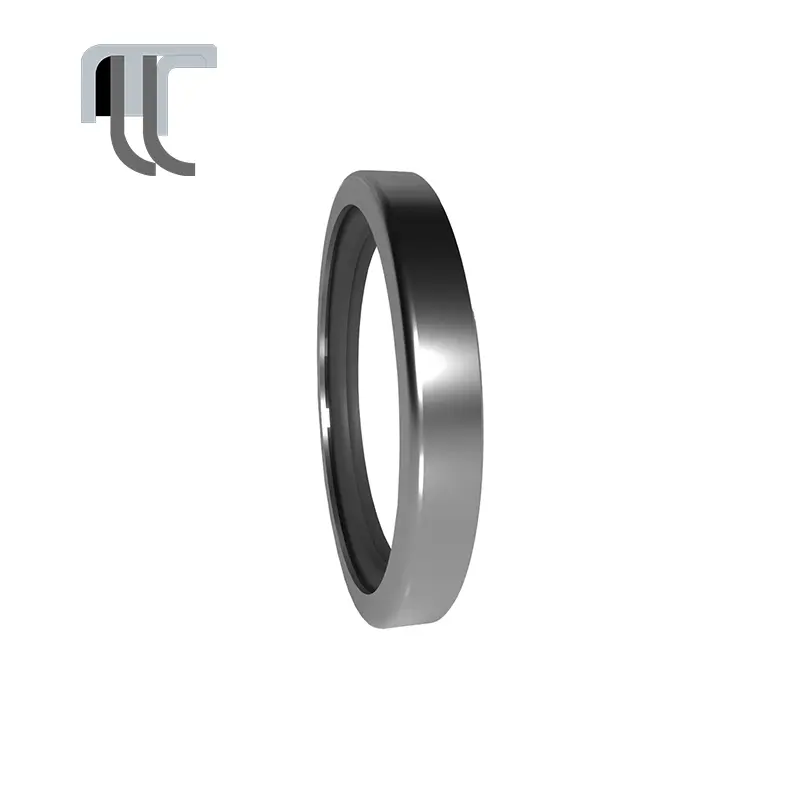

آر سی ایس ٹائپ پی ٹی فی پاور آئل مہر (پی ٹی ایف ای آئل سیل)

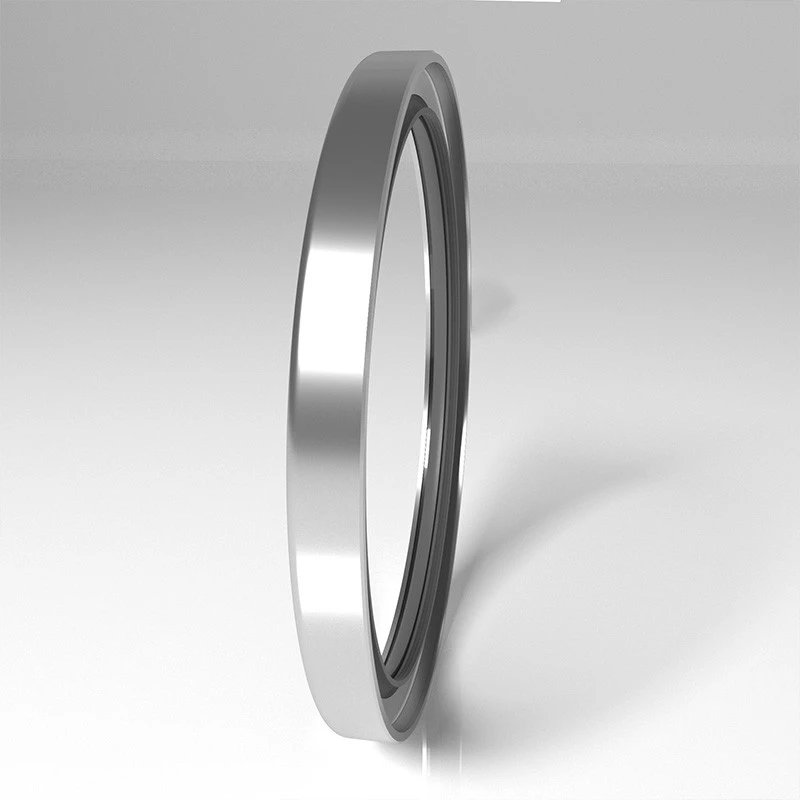

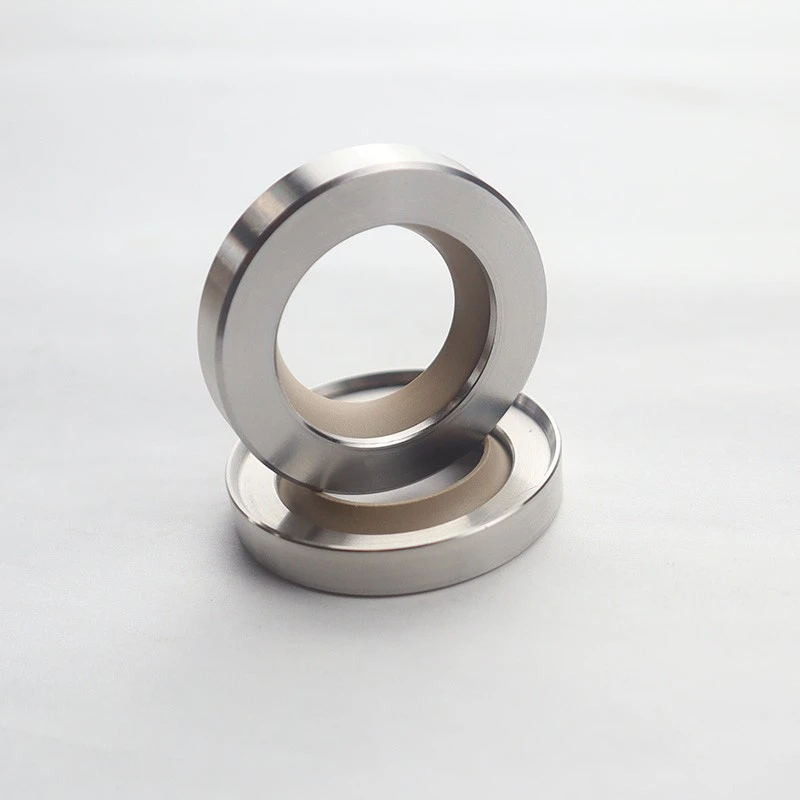

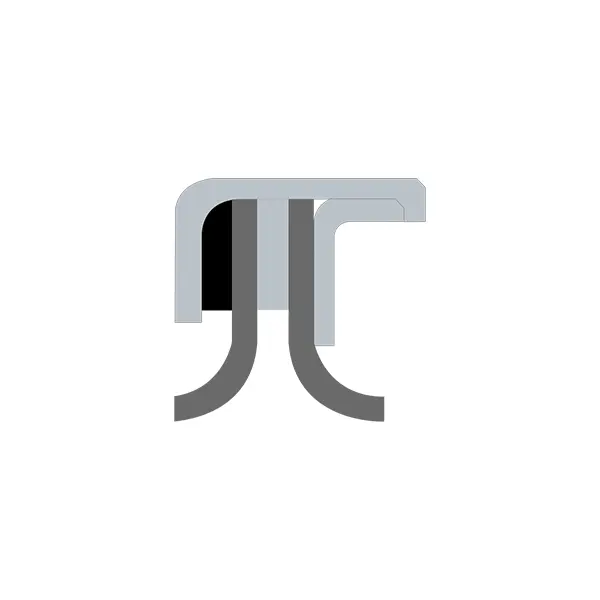

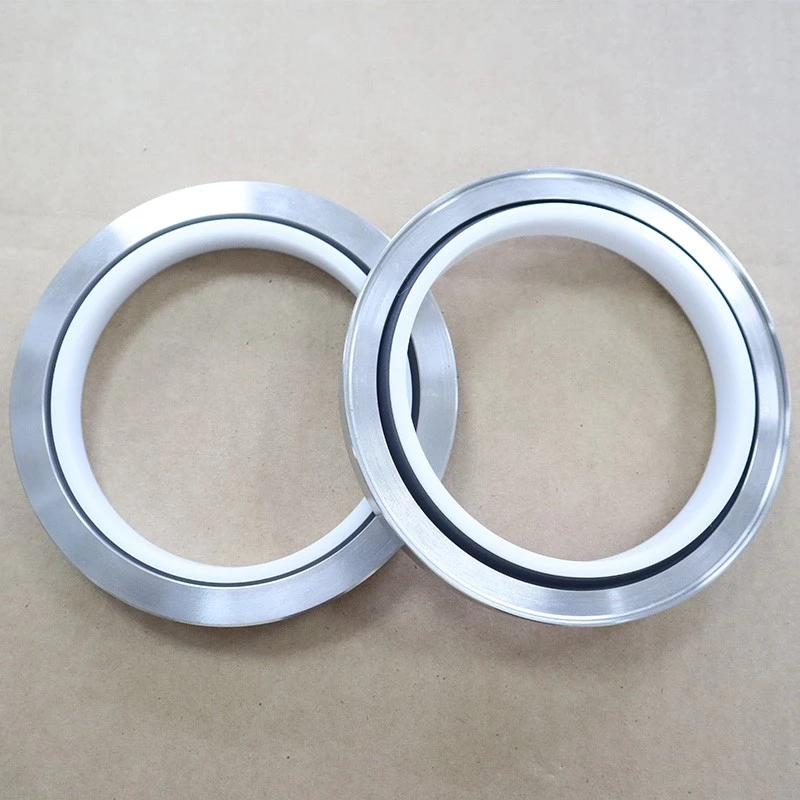

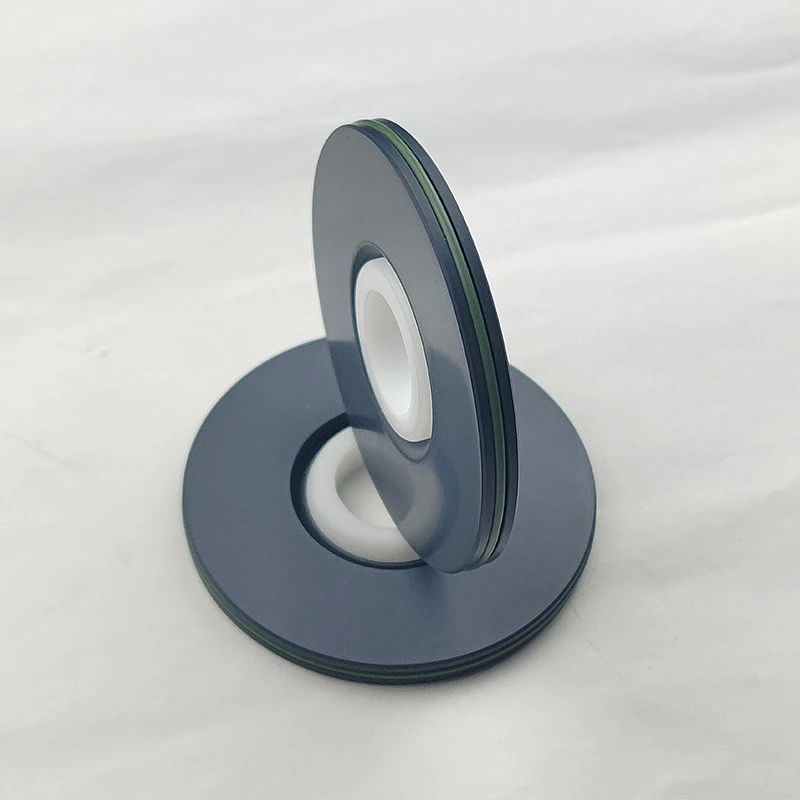

RC2057 مکمل PT Fe تیل مہر ٹائپ کریں

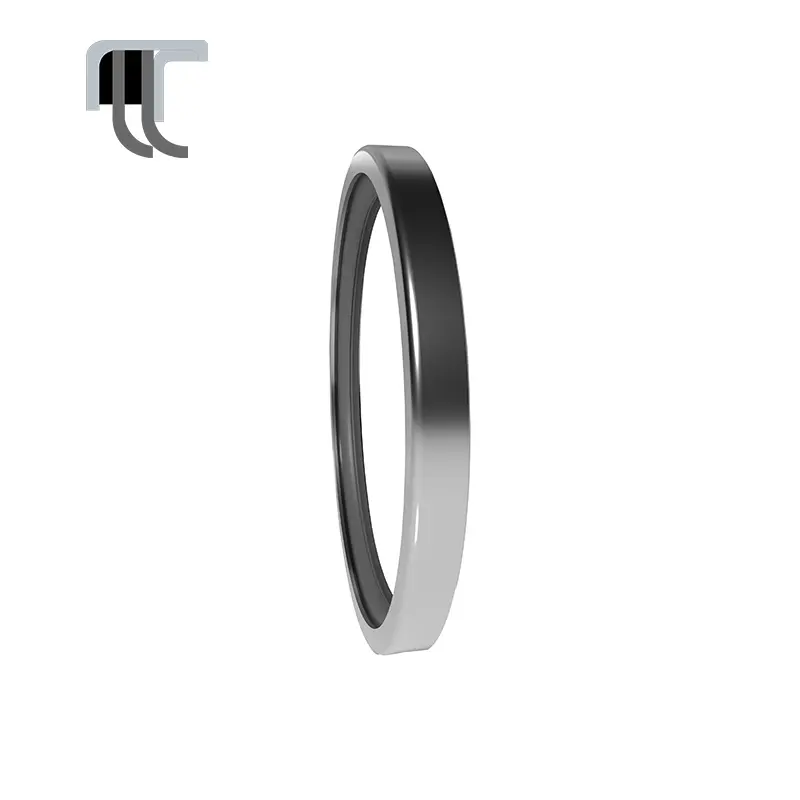

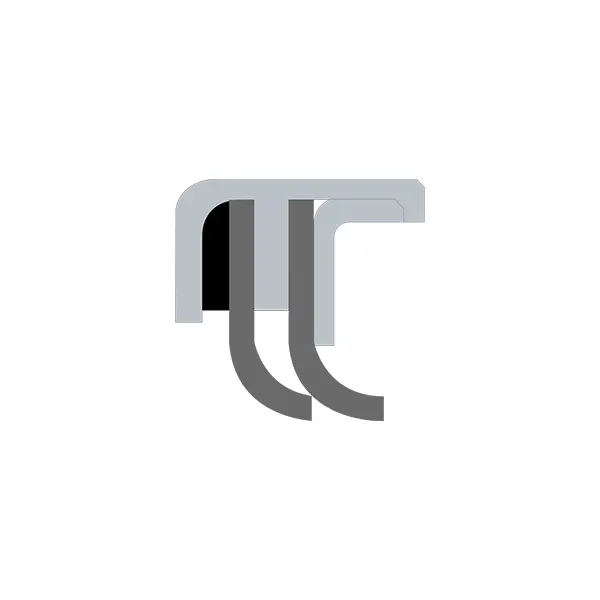

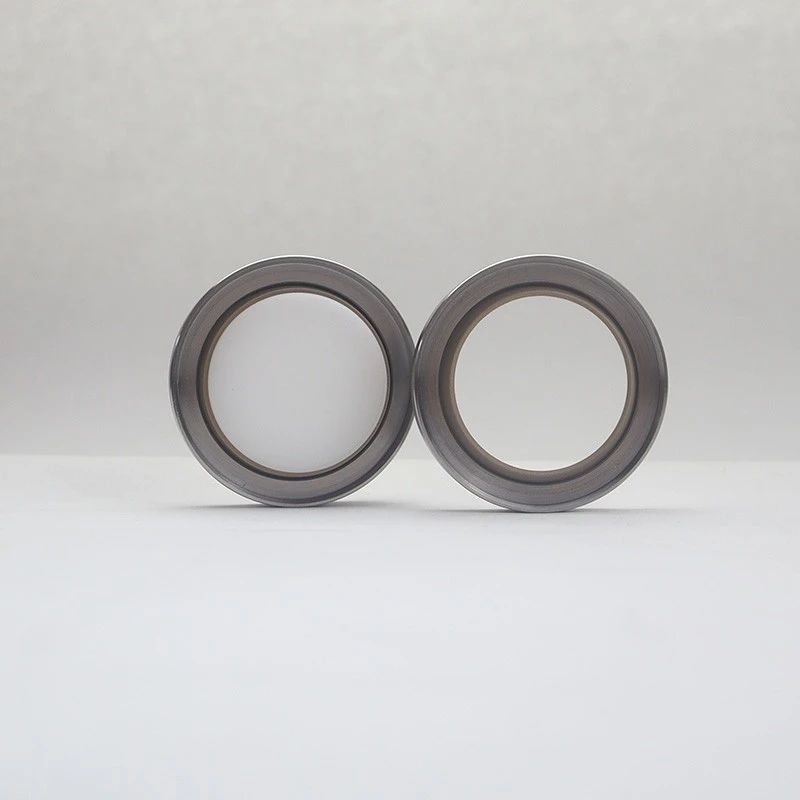

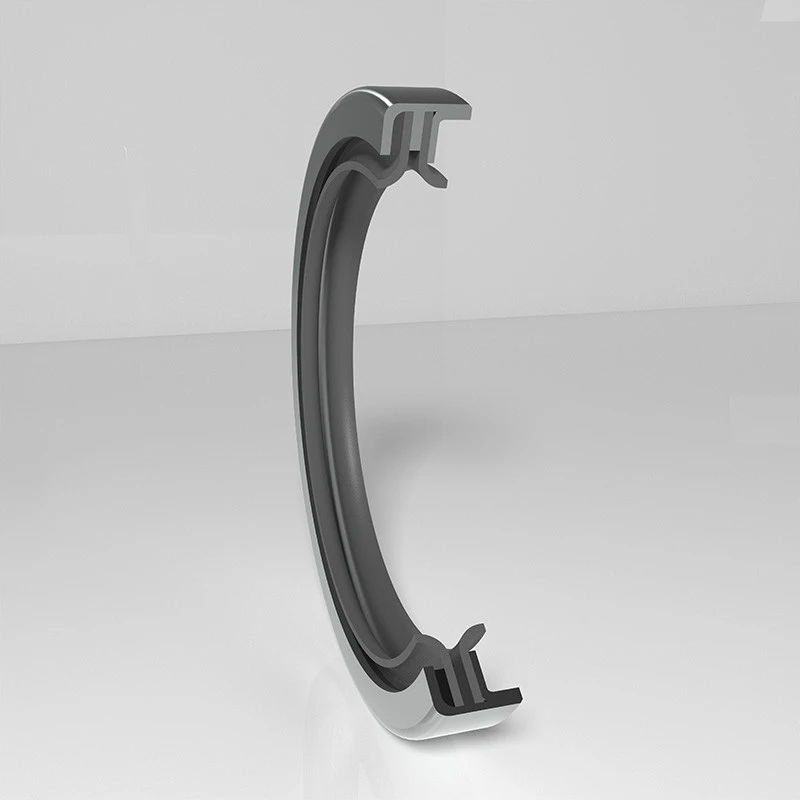

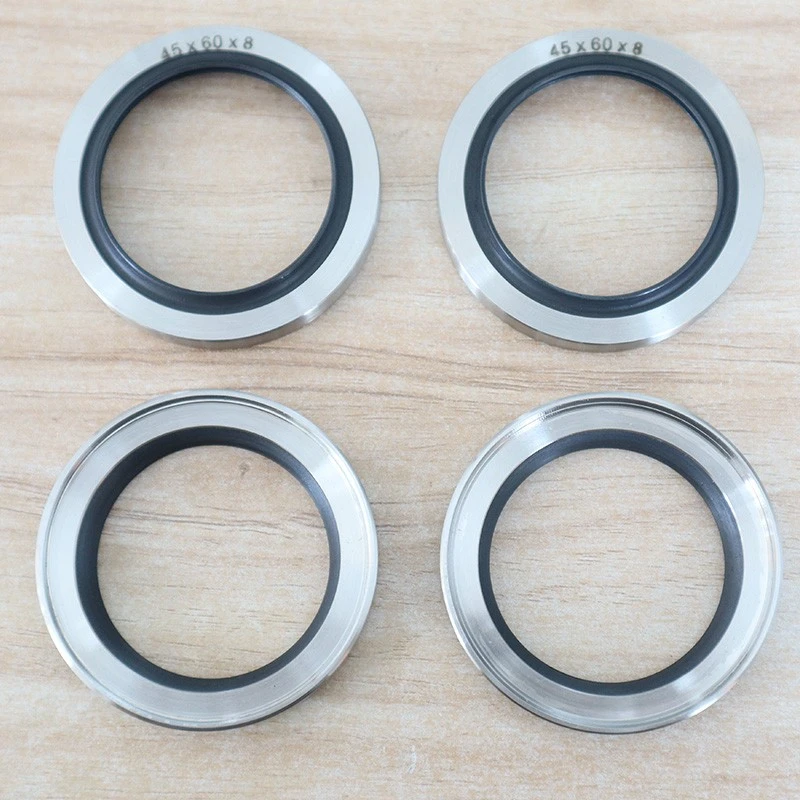

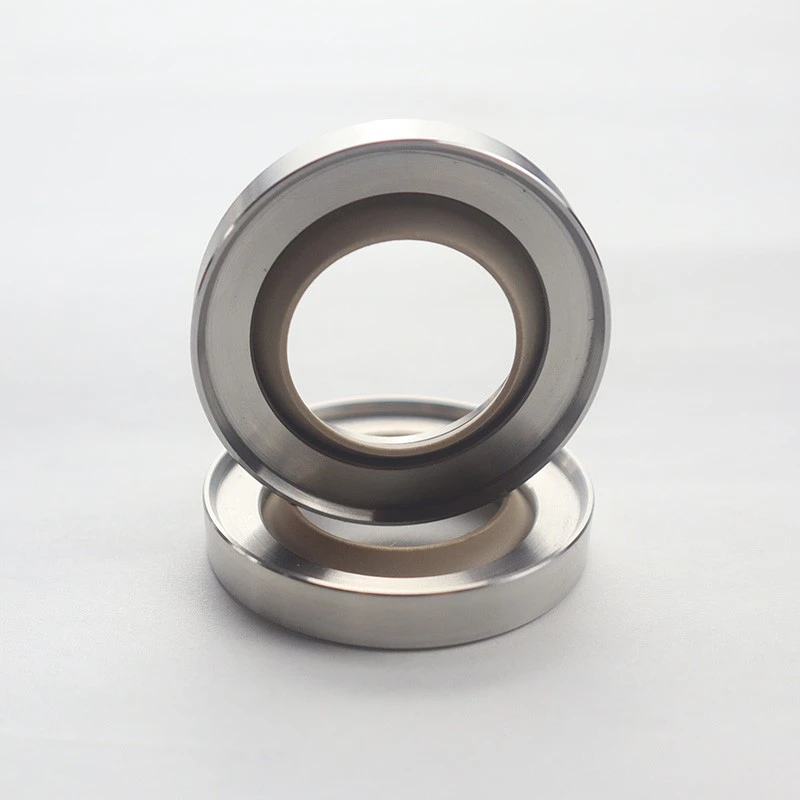

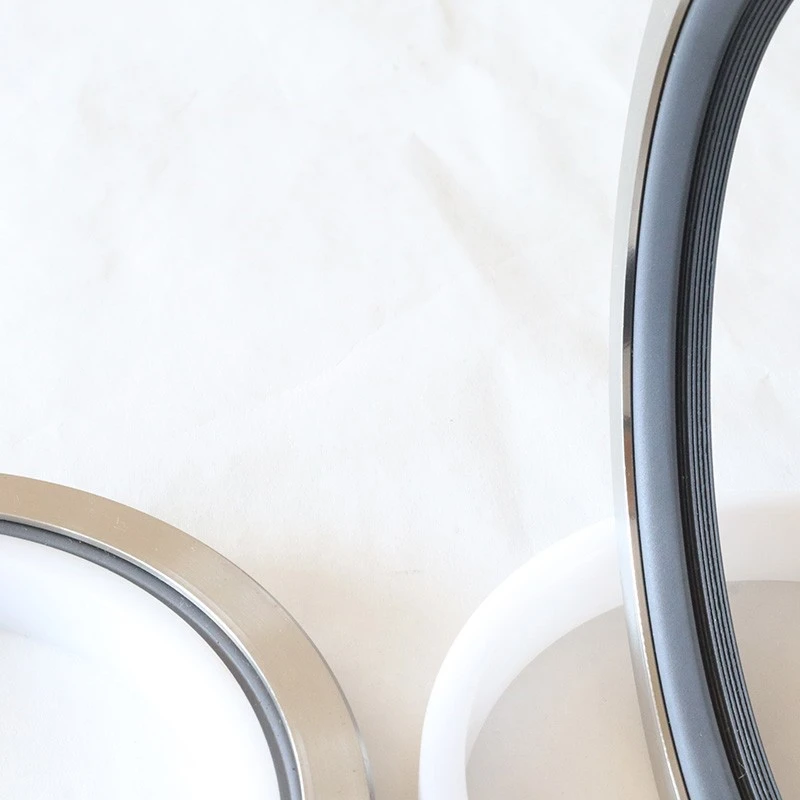

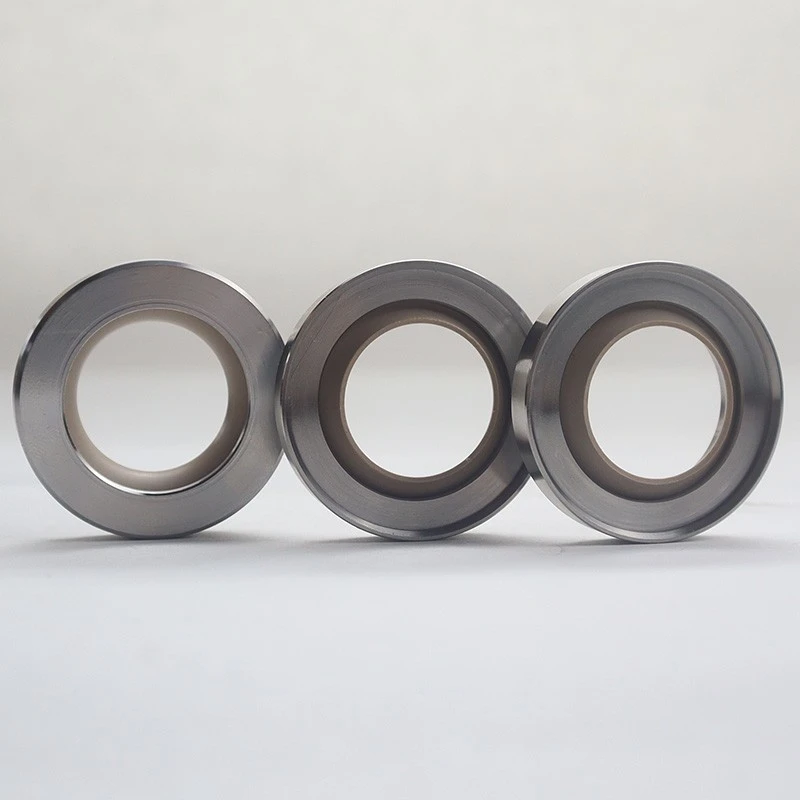

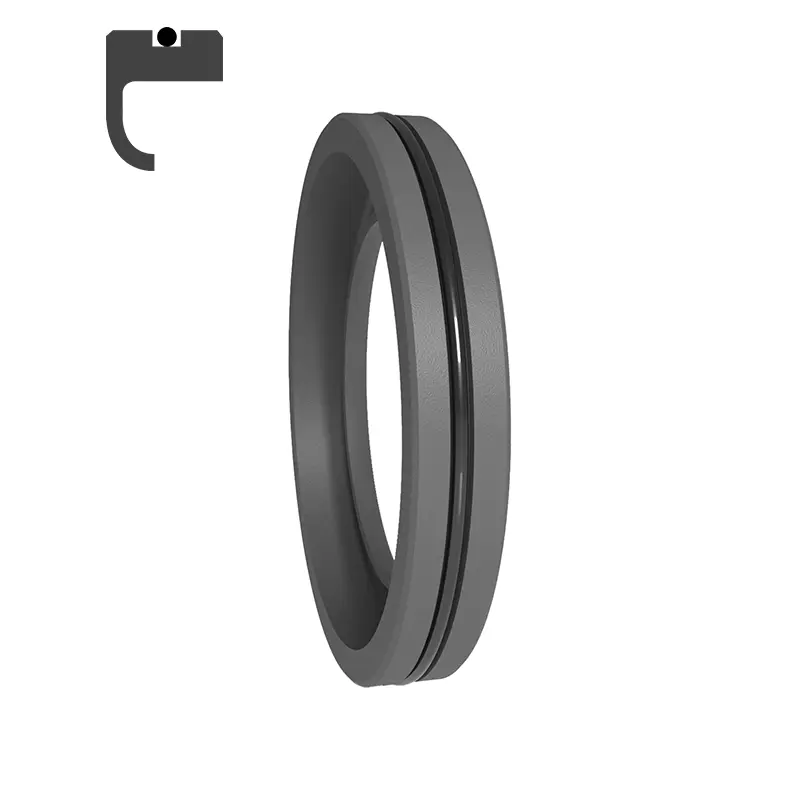

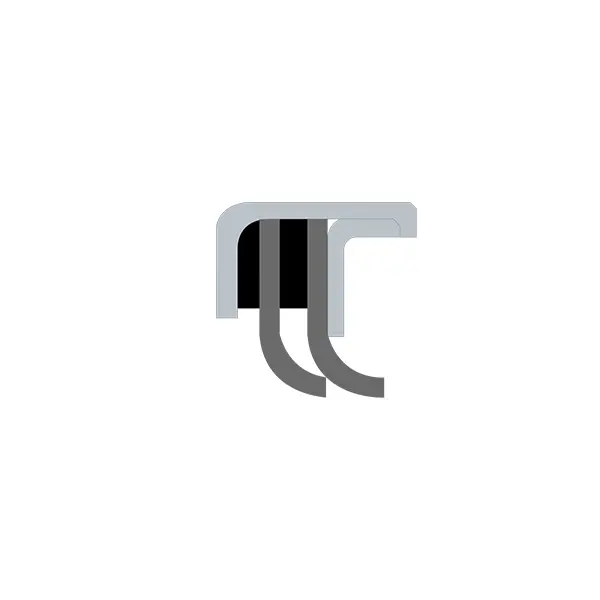

آر سی ایس ٹائپ پی ٹی ایف ای پاور آئل مہر دھات کے فریم ، پی ٹی ایف ای سیلنگ ہونٹ اور اندرونی جامد مہر پر مشتمل ہے۔ اسے ایک قسم ، بی قسم ، سی ٹائپ ، ڈی ٹائپ ، وغیرہ میں تقسیم کیا گیا ہے۔ RC2057 قسم کی مکمل PTFE تیل مہر کو ایک قسم اور B قسم میں تقسیم کیا گیا ہے ، خاص طور پر ایسے مواقع کے لئے موزوں ہے جہاں روایتی تیل کی مہریں ضروریات کو پورا نہیں کرسکتی ہیں۔ خصوصیات:
1. کیمیائی سنکنرن مزاحمت
2. درجہ حرارت کی وسیع حد
3. کم چکنا اور تیل سے پاک چکنا کرنے کے لئے موزوں
4. کم سے کم بجلی کی کھپت حاصل کرنے کے لئے کم رگڑ
5. تیز لائن کی رفتار کے لئے موزوں
6. طویل مدتی شٹ ڈاؤن کے بعد اسٹارٹ اپ کے لئے کوئی چپکی ہوئی ، کم مزاحمت نہیں
7. گھومنے والے شافٹ کے لئے موزوں جو سخت نہیں ہوئے ہیں (پی ٹی ایف ای ہونٹ کا معقول انتخاب)
8. زیادہ دباؤ والے مواقع کے لئے موزوں
ⅰ. عام ایپلی کیشنز:
روٹری کمپریسرز ، سکرو کمپریسرز ، ٹرانسمیشن/گیئر باکسز ، بلورز ، انجن ، مشین ٹول پمپ ، ہائیڈرولک موٹرز ، سینٹرفیوجز ، وغیرہ۔
ⅱ. ملن سطحوں کے لئے سختی کی ضروریات
تجویز کردہ سختی: HRC ≥ 58. مطلوبہ سختی بہت سے عوامل سے متعلق ہے۔ نرم گھومنے والی شافٹ بھی کم دباؤ اور کم اسپیڈ حالات میں لاگو ہوتے ہیں۔ نرم دھاتوں کے لئے پی ٹی ایف ای 6 ہونٹ پلیٹوں کی سفارش کی جاتی ہے۔
ⅲ. ملن سطحوں کے لئے معیار کی ضروریات
ra = 0.2-0.63 a rz = 1-3um rmax = 1-4um
| کراس سیکشنل شکل | ماڈل | دباؤ (ایم پی اے) | درجہ حرارت (℃) | رفتار (MS) | میڈیم |
|
RCS-A. | 0.5 | -35 ~+200 | 40 | تیل ، گیس ، پانی ، وغیرہ۔ |
|
RCS-B | 2 | -35 ~+200 | 20 | تیل ، گیس ، پانی ، وغیرہ۔ |
|
آر سی ایس سی | 1 | -35 ~+200 | 20 | تیل ، گیس ، پانی ، وغیرہ۔ |
|
RCS-D | 2 | -35 ~+200 | 20 | تیل ، گیس ، پانی ، وغیرہ۔ |
|
RC2057-A. | 0.5 | -35 ~+200 | 30 | تقریبا تمام میڈیا |
|
RC2057-B | 2 | -35 ~+200 | 20 | تقریبا تمام میڈیا |
ⅳ. سیال پاور سرپل بہاؤ کا نمونہ:
RCS-D قسم سگ ماہی کی صلاحیت کو بہتر بنانے کے ل a ایک سرپل بہاؤ پیٹرن ڈھانچے کے ساتھ ایک ہونٹ پلیٹ اپناتا ہے۔ گھومنے والے شافٹ کو صرف ایک سمت میں گھومنے کی اجازت ہے۔

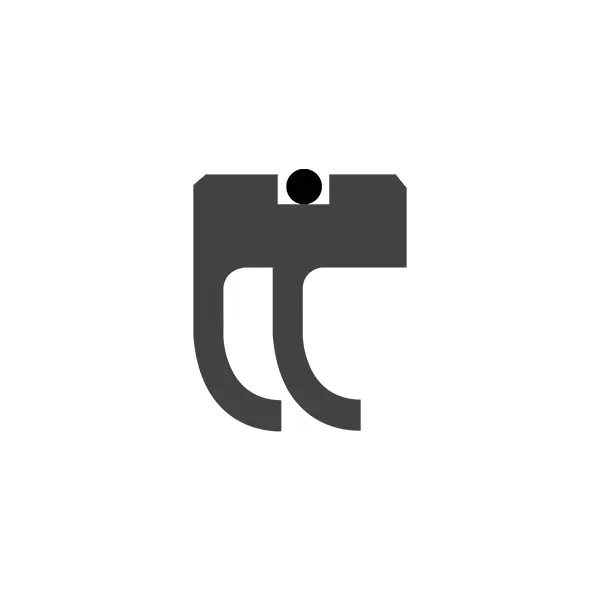

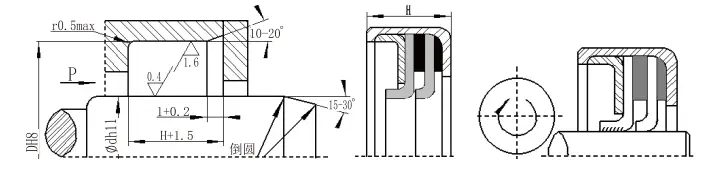

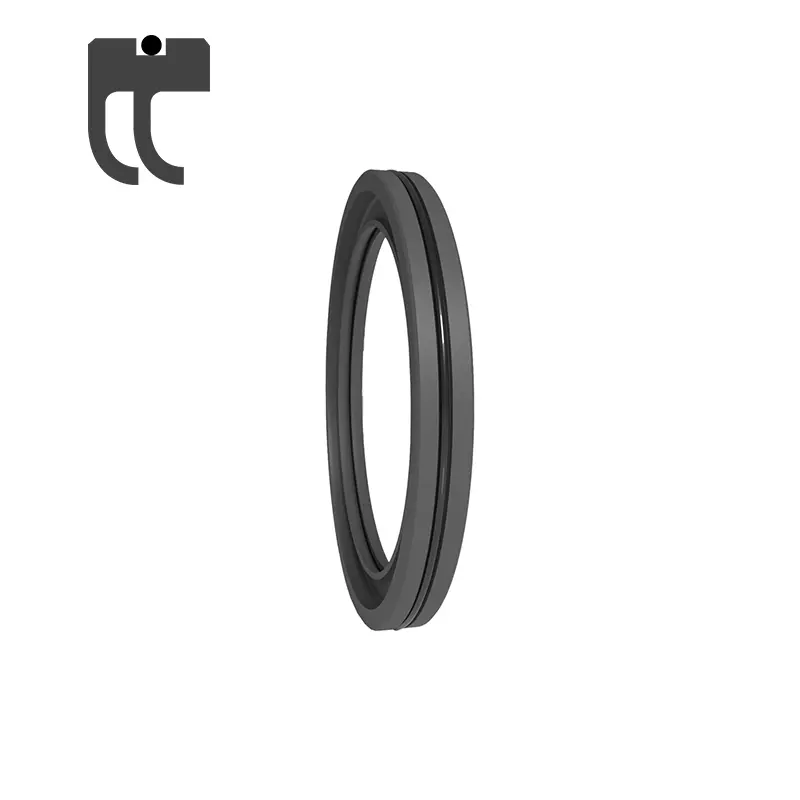

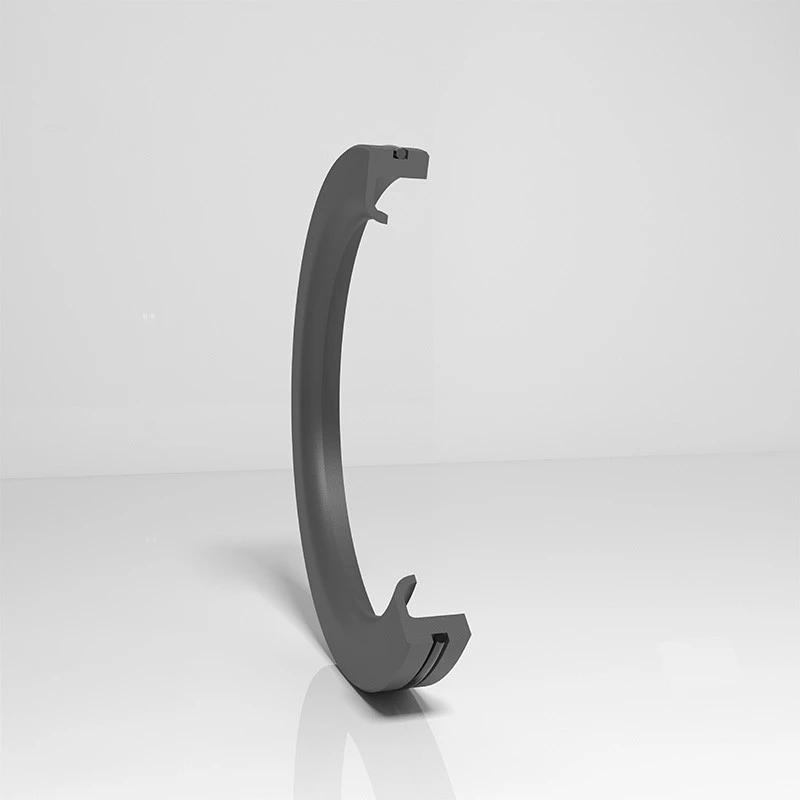

RC20658 تنصیب کے طول و عرض
| ماڈل | DF8 | ڈی ایچ 9 | L D10 | sزیادہ سے زیادہ |
| RC2065A | 400-3000 | D+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17.5 | ||
| > 3000 | براہ کرم ہماری کمپنی سے مشورہ کریں | |||
چیمفر لمبائی
| راڈ قطر کی حد | چیمفر لمبائی e≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

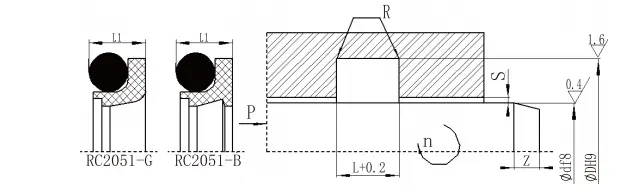

وضاحتیں اور طول و عرض:
| D f8 معیار RC2051 | D f8 لائٹ لوڈ RC2051-Q | D f8 بھاری بوجھ RC2051-Z | D H9 | L+0.2 | L1 | rزیادہ سے زیادہ | Sزیادہ سے زیادہ | Zمنٹ | d0 | ||
| <10MPA | <20mpa | <40mpa | |||||||||
| -- | 5 ~ 15.9 | -- | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | -- | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | -- | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
نوٹ: 1. شافٹ قطر ≤30 ملی میٹر کے لئے ، کھلی نالی کو استعمال کرنے کی سفارش کی جاتی ہے۔ ہلکے بوجھ کی قسم بند نالی میں انسٹال کرنا آسان ہے۔
2. یہ تجویز کی جاتی ہے کہ گھومنے والے شافٹ کی سطح کی سختی HRC> 58 ہے۔

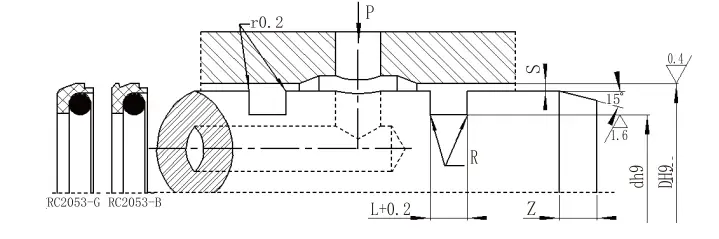

RC2053
| یپرچر کی حد D H9 | نالی قطر D H9 | نالی کی چوڑائی L+0.2 | مہر کی اونچائی L1 | گول کونے rزیادہ سے زیادہ | شعاعی کلیئرنس s | چیمفر زیمین | او رنگ تار قطر D0 | ||
| <10mpa | <20mpa | <40mpa | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-19.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
نوٹ: 1. شافٹ قطر ≤ 30 ملی میٹر کے لئے ، کھلی نالی کی سفارش کی جاتی ہے۔
RC2052
| شافٹ قطر کی حد D f8 | نالی قطر D H9 | نالی کی چوڑائی l+0.2 | شعاعی کلیئرنس sزیادہ سے زیادہ | گول کونے rزیادہ سے زیادہ | چیمفر زیڈمنٹ | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
نوٹ: 1. شافٹ قطر ≤ 30 ملی میٹر کے لئے ، کھلی نالی کی سفارش کی جاتی ہے۔
2. دباؤ کے لئے> 30 ایم پی اے ، مہر کی جڑ کا علاقہ H8/F8 رواداری کا استعمال کرتا ہے۔
RC2054| یپرچر کی حد D H9 | نالی قطر D H9 | نالی کی چوڑائی l+0.2 | شعاعی کلیئرنس sزیادہ سے زیادہ | گول کونے rزیادہ سے زیادہ | چیمفر زیڈمنٹ | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| پروفائل | ماڈل | دباؤ (ایم پی اے) | درجہ حرارت (℃) | حوالہ کی رفتار (MS) |
حوالہ پی وی ویلیو mpa.m/s | میڈیا |
|
RC2051-B | ≤70 (معیاری) | -35 ~+100 (مماثل O- رنگ NBR) | <2 | ≤5 | ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔ ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔ |
| ≤30 (تیز رفتار) | -20 ~+200 (مماثل O- رنگ fkm) | <6 | ||||
|
RC051-G | ≤70 (معیاری) | -35 ~+100 (مماثل O- رنگ NBR) | <2 | ≤5 | ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔ ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔ |
| ≤30 (تیز رفتار) | -20 ~+200 (مماثل O- رنگ fkm) | <6 | ||||
|
RC2053-B | ≤70 (معیاری) | -35 ~+100 (مماثل O- رنگ NBR) | <2 | ≤5 | ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔ ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔ |
| ≤30 (تیز رفتار) | -20 ~+200 (مماثل O- رنگ fkm) | <6 | ||||
|
RC2053-G | ≤70 (معیاری) | -35 ~+100 (مماثل O- رنگ NBR) | <2 | ≤5 | ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔ ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔ |
| ≤30 (تیز رفتار) | -20 ~+200 (مماثل O- رنگ fkm) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (مماثل O- رنگ NBR) | ≤2 | .52.5 | ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔ ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔ |
| -20 ~+200 (مماثل O- رنگ fkm) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | .50.5 | - | ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔ |
|
RC2054 | ≤40 | -35 ~+100 (مماثل O- رنگ NBR) | ≤2 | - | ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔ ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔ |
| -20 ~+200 (مماثل O- رنگ fkm) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | .50.5 | - | ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔ |
|
آر ڈی آئی | <36 | -35 ~+100 | <0.5 | - | ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔ |
|
آر ڈی اے | <36 | -35 ~+100 | <0.5 | - | ہائیڈرولک تیل ، ایملشن ، پانی ، گیس ، وغیرہ۔ |
|
RCS-A. | 0.5 | -35 ~+200 | 40 | ≤6 | تیل ، پانی ، گیس ، وغیرہ۔ |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | تیل ، پانی ، گیس ، وغیرہ۔ |
|
آر سی ایس سی | 1 | -35 ~+200 | 20 | ≤6 | تیل ، پانی ، گیس ، وغیرہ۔ |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | تیل ، پانی ، گیس ، وغیرہ۔ |
|
RC2057-A. | 0.5 | -35 ~+200 | 30 | ≤6 | تقریبا تمام میڈیا |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | تقریبا تمام میڈیا |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | ہائیڈرولک تیل ، ایملشن ، پانی ، چکنائی ، وغیرہ۔ |
