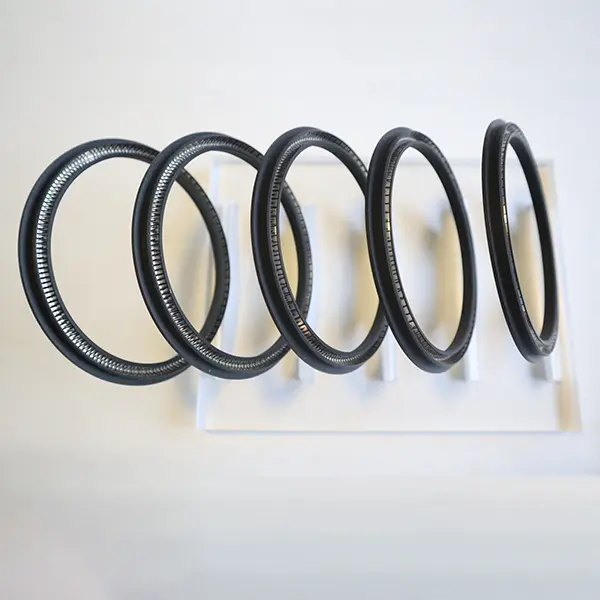

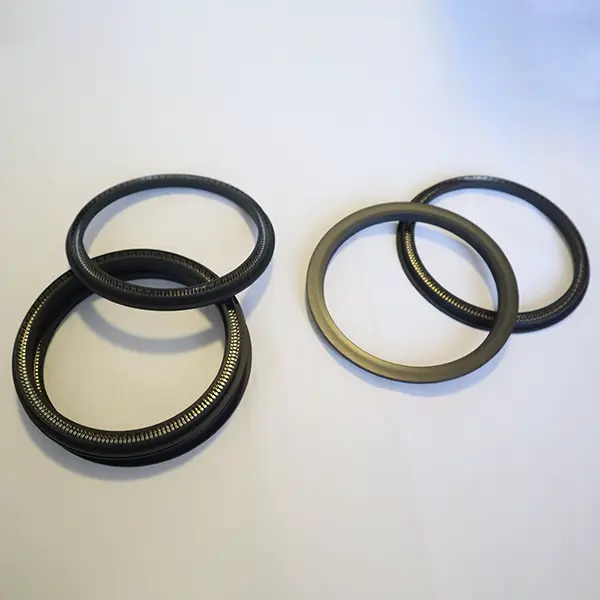

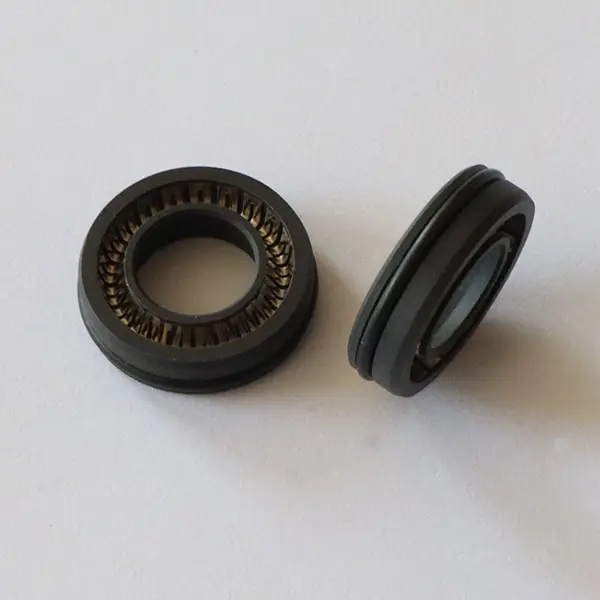

روٹری موسم بہار میں متحرک مہروں میں ، بنیادی طور پر دو اقسام ہیں: RC2055 اور RC2056۔ روچن مہر کئی سالوں سے مہر کی مصنوعات کی ترقی اور تیاری کا مطالعہ کر رہی ہے۔ مختلف حالات اور مختلف ضروریات کے مطابق ، اس نے مزید تفصیلی ڈیزائنوں کو مکمل کیا ہے۔

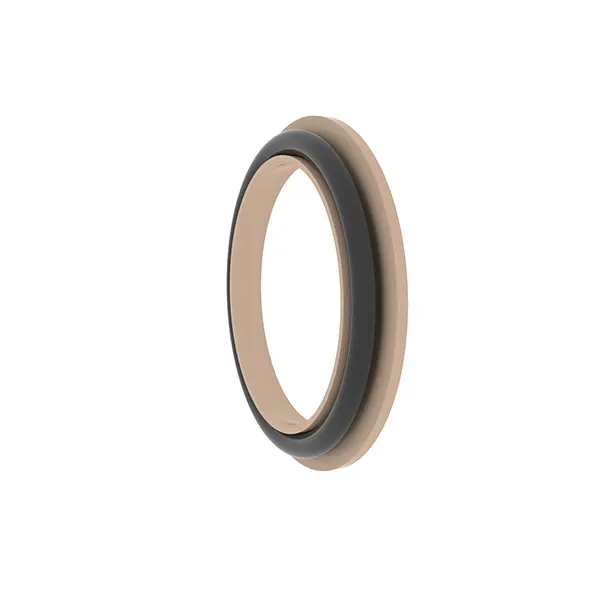

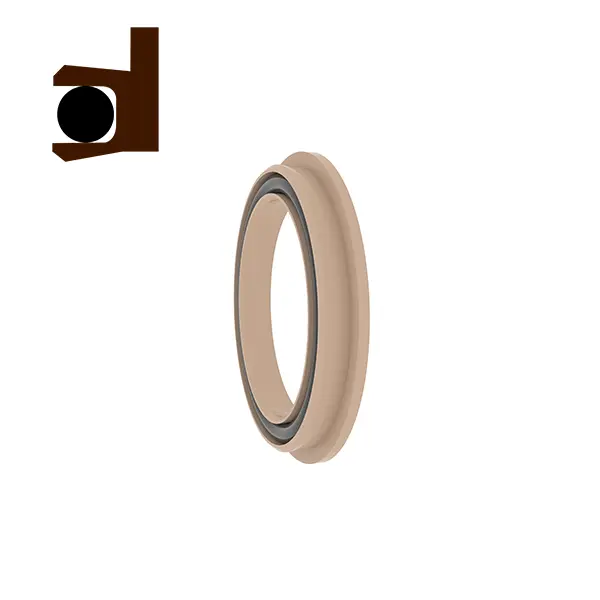

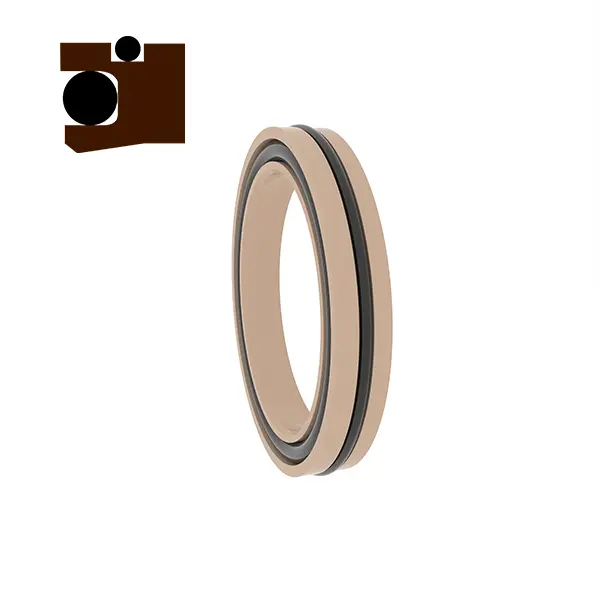

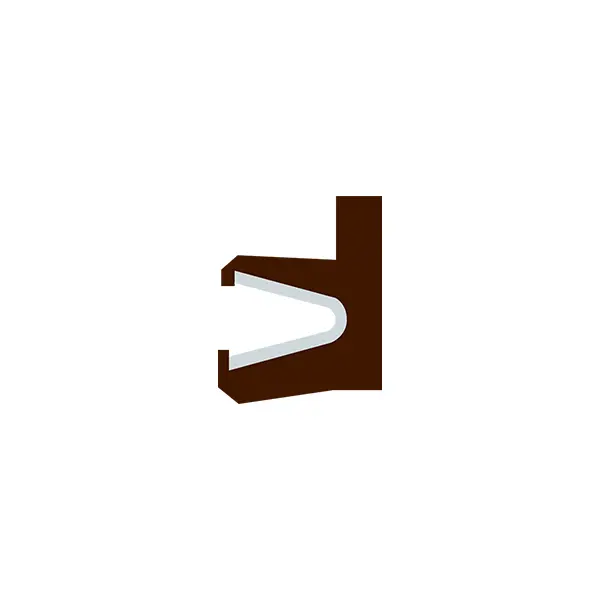

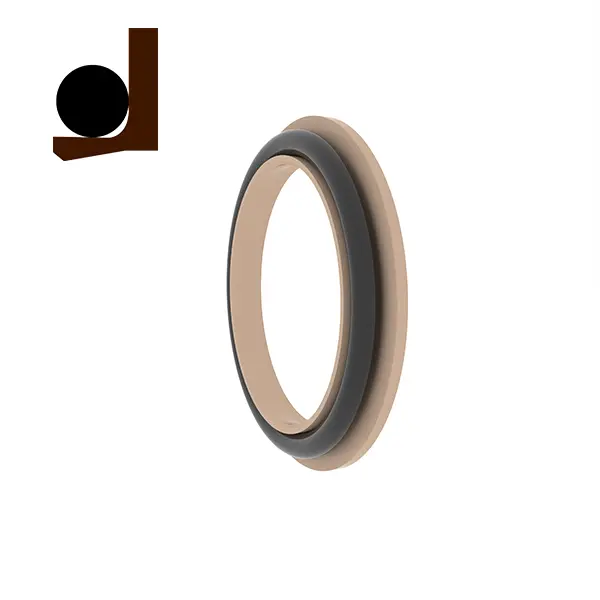

RC2055 ایک روٹری پین پلگ مہر ہے ، RC2055-B ایک روٹری دانت والا مہر ہے ، اور RC2055-C ایک روٹری Y کے سائز کا مجموعہ مہر ہے۔ ان تینوں کی نالی تبادلہ کرنے کے قابل ہیں۔ وہ اعلی فنکشنل مہر ہیں جن میں گھومنے والی شافٹ پر لاگو ہوتا ہے۔ ان میں ، RC2055 روٹری پین پلگ مہر سٹینلیس سٹیل کے چشموں اور اعلی فنکشن پلاسٹک پر مشتمل ہے۔ جب RC2055-B اور RC2055-C کا استعمال کرتے ہیں تو ، مناسب طور پر ملاپ والے ELASTOMER مواد کو منتخب کرنا ضروری ہے۔

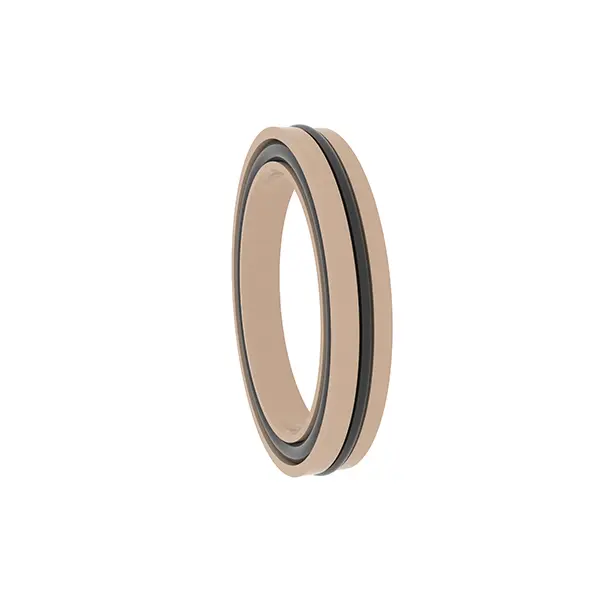

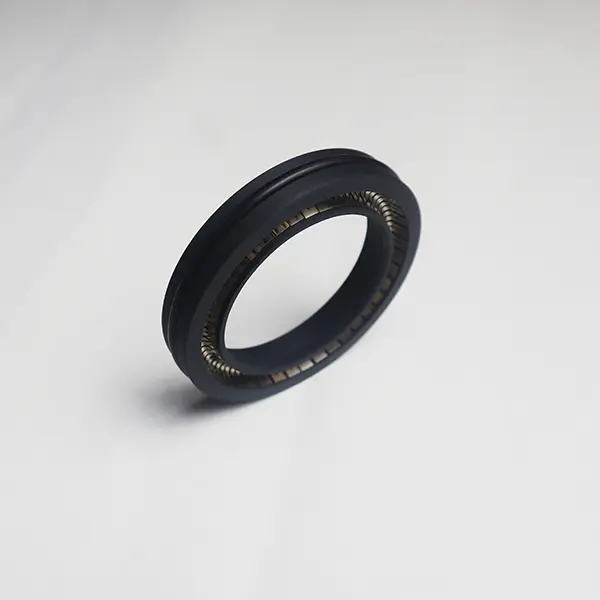

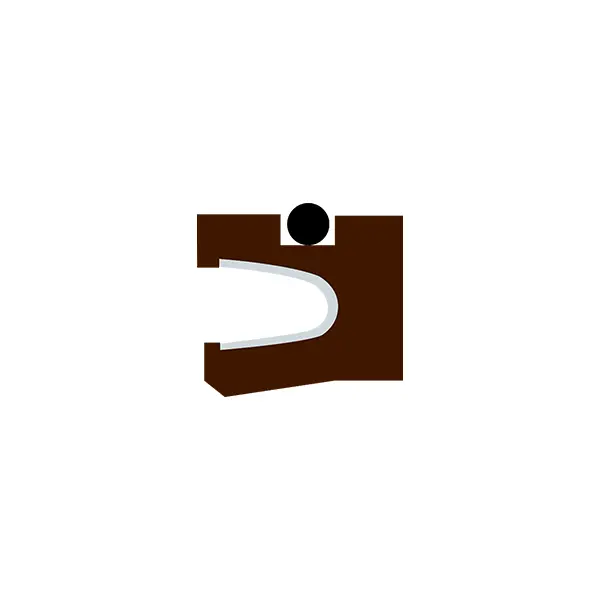

RC2056 ایک روٹری پین پلگ مہر ہے ، اور RC2056-B ایک روٹری Y کے سائز کا مجموعہ مہر ہے۔ نالیوں کو بھی تبادلہ کیا جاسکتا ہے۔ یہ گھومنے والی شافٹ میں استعمال کے ل suitable بھی موزوں ہے۔ ان میں ، RC2056 روٹری پین پلگ مہر سٹینلیس سٹیل کے چشموں اور اعلی فنکشن پلاسٹک پر مشتمل ہے۔ RC2056-B کا استعمال کرتے وقت اور ، یہ ضروری ہے کہ مماثل Elastomer مواد کو معقول حد تک منتخب کریں۔
مصنوعات کی خصوصیات اور ایپلی کیشنز:
مصنوعات کی خصوصیات:
اعلی کارکردگی: اسٹینلیس سٹیل کے اسپرنگس اور اعلی فنکشن پلاسٹک کو ملایا گیا ہے تاکہ سیلنگ کی عمدہ کارکردگی اور استحکام کو یقینی بنایا جاسکے۔
تبادلہ: سیریز میں مصنوعات کا نالی ڈیزائن ایک جیسا ہے ، جو مختلف کام کے حالات میں تبادلہ اور لچکدار موافقت کو قابل بناتا ہے۔
وسیع پیمانے پر قابل اطلاق: متنوع صنعتی ضروریات کو پورا کرنے کے لئے گھومنے والے شافٹوں کے ایک طرفہ دباؤ سیل کرنے کے لئے موزوں ہے۔
اختیاری elastomers: RC2055-B ، RC2055-C اور RC2056-B موافقت کو بہتر بنانے کے ل working کام کے حالات کے مطابق ملاپ والے Elastomer مواد کے انتخاب کی حمایت کرتے ہیں۔
درخواست کے منظرنامے:
گھومنے والی شافٹوں پر ایک طرفہ دباؤ سیل کرنا صنعتی آلات ، انجینئرنگ مشینری ، ہائیڈرولک سسٹمز وغیرہ کے لئے موزوں ہے۔
ایسے مواقع جہاں اعلی فنکشن سگ ماہی کی ضرورت ہوتی ہے ، جیسے پیٹرو کیمیکلز ، توانائی کا سامان ، بھاری مشینری ، وغیرہ۔
تکنیکی فوائد:
سٹینلیس سٹیل کے اسپرنگس طویل مدتی سگ ماہی کے اثر کو یقینی بنانے کے لئے مستحکم شعاعی قوت مہیا کرتے ہیں۔
اعلی فنکشن پلاسٹک اور ایلسٹومر مواد کا مجموعہ ہائی پریشر اور تیز رفتار کام کرنے کے حالات کے ل suitable موزوں ہے۔
نالی تبادلہ کرنے والا ڈیزائن تنصیب اور دیکھ بھال کو آسان بناتا ہے اور استعمال کی لاگت کو کم کرتا ہے۔
استعمال کی تجاویز:
کام کے مخصوص حالات کے مطابق مناسب مہر ماڈل اور ایلسٹومر مواد کو منتخب کریں۔
اس بات کو یقینی بنائیں کہ مہر کو پہنچنے والے نقصان سے بچنے کے لئے تنصیب کے دوران نالی صاف ہے۔
RC2055
قابل عمل کام کے حالات (ایک ہی وقت میں حد کی اقدار ظاہر نہیں ہونی چاہئیں)
| دباؤ (ایم پی اے) | درجہ حرارت (℃) | رفتار (MS) | میڈیم | |||
| ≤35 | RC2055 | RC2055-B/c | RC2055 | RC2055-B | RC2055-C | تقریبا تمام مائع اور گیس میڈیا |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
مواد کا انتخاب
1. مماثل او رنگ کے مواد کو منتخب کیا جاسکتا ہے: آر او 1 نائٹریل ربڑ (این بی آر) ، آر او 2 فلوروربر (ایف کے ایم) ، وغیرہ۔
2. سیلنگ رنگ مواد: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، وغیرہ۔
3. سٹینلیس سٹیل بہار: V کے سائز کا بہار۔
ترتیب دینے کی مثال
RC2055- 40-PTFE4+V شافٹ قطر 40 ، سیلنگ رنگ مواد PTFE4 ہے ، سٹینلیس سٹیل بہار V کے سائز کا موسم بہار ہے
RC2055-B-40-PTFE4+R02 شافٹ قطر 40 ہے ، سیلنگ رنگ مواد PTFE4 ہے ، O- رنگ سے ملاپ فلوروربر ہے
RC2055-C-40-PTFE4+R02 شافٹ قطر 40 ہے ، رنگ مواد پر سیل کرنا PTFE4 ہے ، O- رنگ سے ملاپ فلوروربر ہے
تفصیلات پیرامیٹر ٹیبل (پیرامیٹر کی حد کے اندر تمام وضاحتیں دستیاب ہیں)
| راڈ قطر کی حد D f8 | نالی قطر DH9 | نالی قطر D1H10 | کنارے کی گہرائی L1 | نالی کی چوڑائی l | امپورٹ چیمفر k | شعاعی کلیئرنس ایس میکس | چیمفر لمبائی | r زیادہ سے زیادہ | |
| 10 ایم پی اے | 20 ایم پی اے | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | ZMIN = 0.8L | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
نوٹ: یہ تجویز کی جاتی ہے کہ گھومنے والے شافٹ کی سطح کی سختی HRC ≥ 58 ہونی چاہئے۔

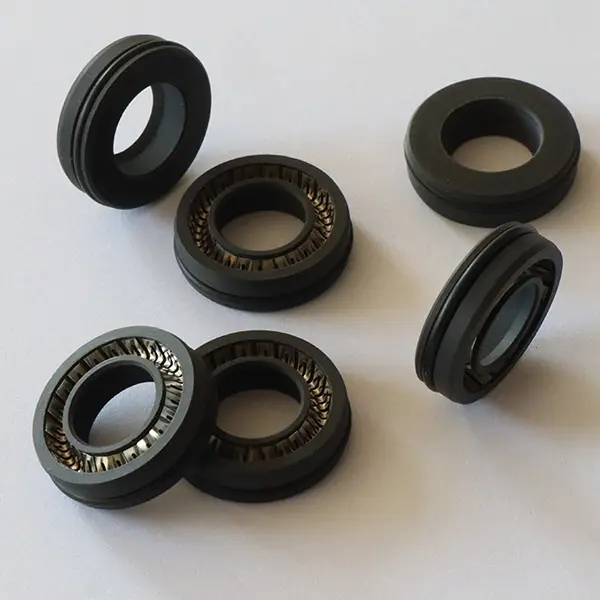

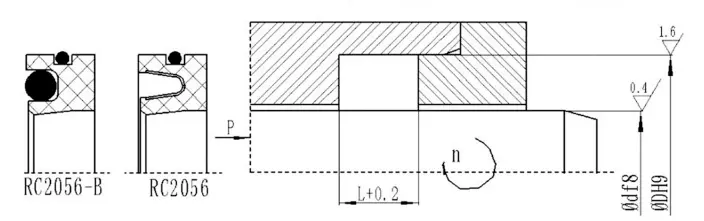

RC2056
قابل عمل کام کے حالات (ایک ہی وقت میں حد کی اقدار ظاہر نہیں ہونی چاہئیں)
| دباؤ (ایم پی اے) | درجہ حرارت (℃) | رفتار (MS) | میڈیم | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | تقریبا تمام مائع اور گیس میڈیا |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
مواد کا انتخاب
1. مماثل او رنگ کے مواد کو منتخب کیا جاسکتا ہے: آر او 1 نائٹریل ربڑ (این بی آر) ، آر او 2 فلوروربر (ایف کے ایم) ، وغیرہ۔
2. سیلنگ رنگ مواد: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، وغیرہ۔ 3. سٹینلیس سٹیل بہار: V کے سائز کا بہار۔
ترتیب دینے کی مثال
RC2056-40*62*8-PTFE4+V D*D*L ، سگ ماہی کی انگوٹی کا مواد PTFE4 ہے ، اور سٹینلیس سٹیل کا موسم بہار ایک V کے سائز کا موسم بہار ہے RC2056-B-40*62*8-PTFE4+R02 D*D*L ، سگ ماہی کی انگوٹی کا مواد PTFE4 ہے ، اور مماثل O- رنگ فلوروربر ہے
