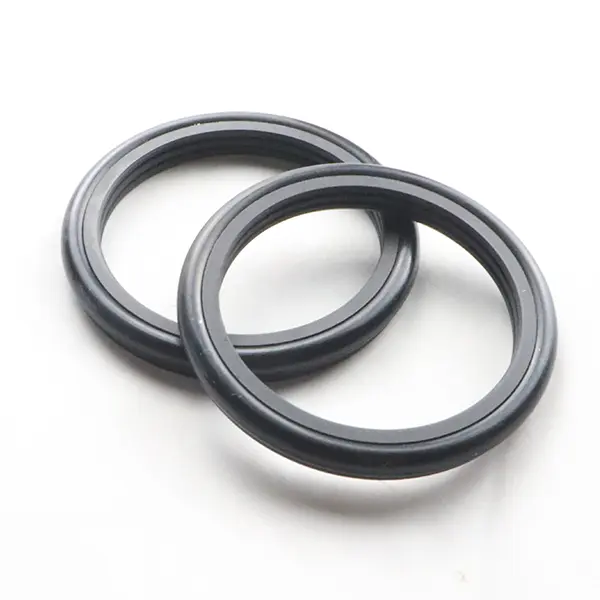

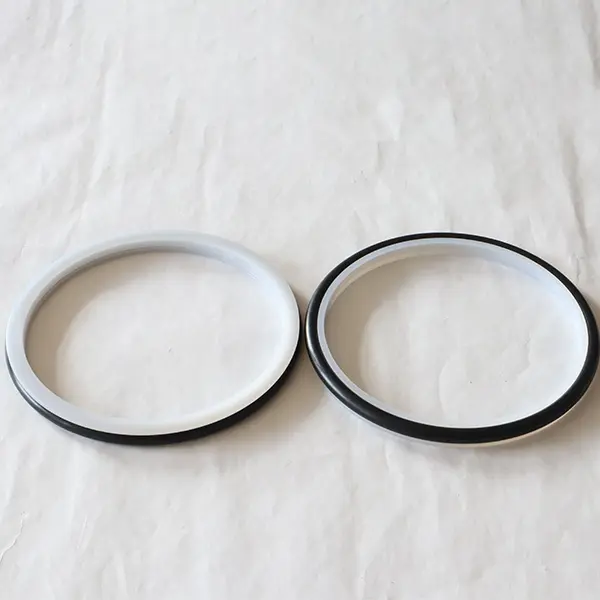

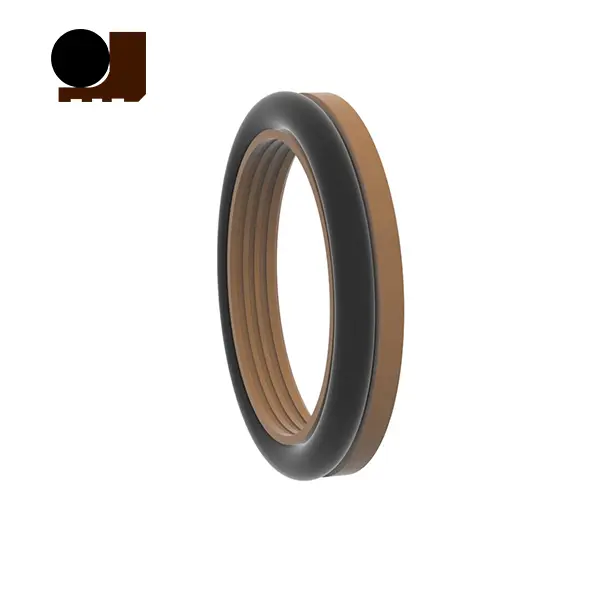

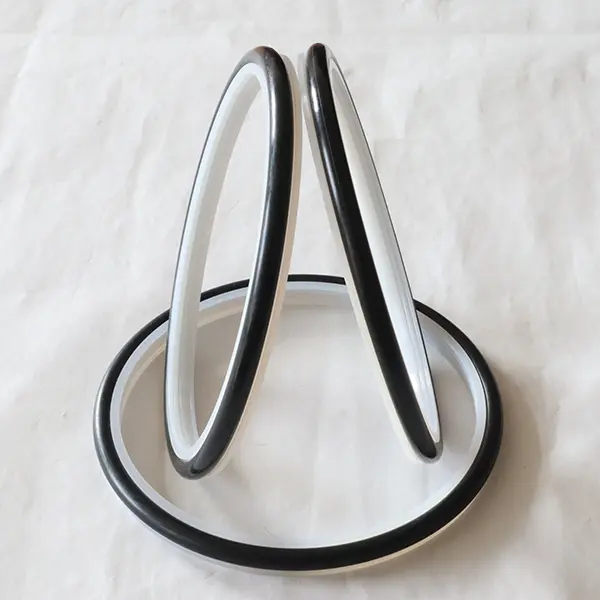

سیمنٹ سلوری کے لئے روچن مہر کی روٹری مہریں اعلی کارکردگی والے انجینئرنگ پلاسٹک کے دانت والے مہر کی انگوٹھی اور O- سائز کے ربڑ کی انگوٹھی سے بنی ہیں۔ وہ سخت کام کرنے والے حالات کے ل suitable موزوں ہیں جیسے پلنجر پمپ ، کیچڑ کے پمپ ، سکرو ڈرل ، ڈرلنگ رگس ، تیل کی تلاش کا سامان اور کنکریٹ مکسنگ پلانٹس۔ وہ دو ماڈلز میں تقسیم ہیں: RC2061 اور RC2062۔
RC2061 اور RC2062 دونوں ہائیڈرولک ریپروکیٹنگ اور روٹری حرکات کی یکطرفہ سگ ماہی کے لئے موزوں ہیں۔ ان میں لمبی زندگی ، کم رگڑ ، اچھی سگ ماہی ، چھوٹی سا ساختی جگہ ، اور آسان تنصیب ، استعمال اور بحالی کی خصوصیات ہیں۔ خصوصی سگ ماہی کے ہونٹ اور موٹائی کی اصلاح کے ڈیزائن میں بھی مہلک میڈیا جیسے سیمنٹ سلوری میں سگ ماہی کا اچھا اثر پڑتا ہے۔ جب گندگی میڈیا کو سیل کرنے کے لئے استعمال کیا جاتا ہے تو ، ہم دو (یا اس سے زیادہ) مہروں کے درمیان چکنائی کی چکنا کرنے کی سفارش کرتے ہیں۔
مصنوعات کی خصوصیات اور ایپلی کیشنز:
مصنوعات کی خصوصیات:
طویل زندگی: اعلی فنکشن انجینئرنگ پلاسٹک اور ربڑ کا مجموعہ ، مضبوط استحکام۔
کم رگڑ: بہتر ڈیزائن چلانے والی مزاحمت کو کم کرتا ہے اور کارکردگی کو بہتر بناتا ہے۔
عمدہ سگ ماہی: خصوصی سگ ماہی ہونٹ ڈیزائن ، مہلک میڈیا کے لئے موزوں جیسے سیمنٹ سلوری۔
کمپیکٹ ڈھانچہ: چھوٹی جگہ ڈیزائن ، آسان تنصیب اور بحالی۔
سخت کام کے حالات پر لاگو: مستحکم کارکردگی کے ساتھ ، کیچڑ اور سیمنٹ سلوری جیسے میڈیا کے لئے ڈیزائن کیا گیا۔
درخواست کے منظرنامے:
تیل کی تلاش کے سامان جیسے پلنجر پمپ ، کیچڑ کے پمپ ، سکرو ڈرل ، ڈرلنگ رگیں ، وغیرہ۔
تعمیراتی مشینری اور سامان جیسے کنکریٹ مکسنگ اسٹیشن۔
دیگر ہائیڈرولک ریپروکیٹنگ اور روٹری مہروں کے لئے جن کو مہلک میڈیا کے خلاف لباس مزاحمت اور مزاحمت کی ضرورت ہوتی ہے۔
تکنیکی فوائد:
انتہائی کام کے حالات کو اپنانے کے لئے خصوصی ہونٹ اور موٹائی کی اصلاح کا ڈیزائن۔
آسان تنصیب ، کم بحالی کی لاگت اور طویل خدمت کی زندگی۔
اعلی لباس اور اعلی آلودگی کے ساتھ سخت ماحول پر لاگو ہوتا ہے۔
استعمال کی تجاویز:
جب کیچڑ میڈیا کے لئے استعمال کیا جاتا ہے تو ، مہر کی زندگی کو بڑھانے کے لئے دو (یا اس سے زیادہ) مہروں کے درمیان چکنائی اور چکنا کرنے کی سفارش کی جاتی ہے۔
RC2061
قابل عمل کام کے حالات (ایک ہی وقت میں حد کی اقدار ظاہر نہیں ہونی چاہئیں)
| دباؤ (ایم پی اے) | درجہ حرارت (℃) | رفتار (MS) | میڈیم | |
| باہمی حرکت | گھومنے والی حرکت | |||
| ≤100 | -35 ~+100 (مماثل O- رنگ NBR) | ≤6 | ≤2 | ہائیڈرولک تیل ، ایملشن ، پانی ، کیچڑ ، خام تیل ، وغیرہ۔ |
| -20 ~+200 (مماثل O- رنگ fkm) | ||||
مواد کا انتخاب
1. مماثل O- رنگ کے مواد کو منتخب کیا جاسکتا ہے: R01 نائٹریل ربڑ (NBR) ، R02 فلوروربر (FKM) ، وغیرہ۔
2. سیلنگ رنگ مواد: معیاری مواد PTFE4 ، دیگر اختیاری مواد PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 ، وغیرہ۔
ترتیب دینے کی مثال
آرڈر ماڈل RC2061-80*91.7*7.6-PTFE4-R01 ماڈل شافٹ قطر*گروو قطر*گروو چوڑائی مادی کوڈ

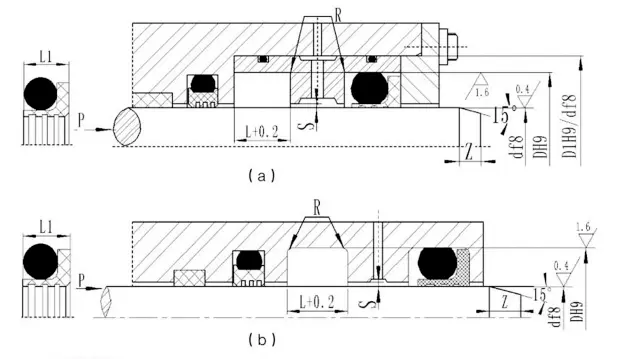

نردجیکرن (پیرامیٹر کی حد میں کوئی بھی سائز دستیاب ہے)
| شافٹ قطر کی حد معیار D f8 RC2061 | شافٹ قطر کی حد بھاری قسم D f8 RC2061-Z | نالی قطر D H9 | نالی کی چوڑائی l+0.2 | مہر کی چوڑائی L1 | گول کونے rزیادہ سے زیادہ | شعاعی کلیئرنس سمیکس | چیمفر زیمین | او رنگ تار قطر | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670۔ | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
نوٹ: 1. شافٹ قطر ≤30 ملی میٹر کے لئے ، کھلی نالی کی سفارش کی جاتی ہے۔
2. روٹری مہر کے ل the ، روٹری شافٹ کی سطح کی سختی کو HRC ≥58 ہونے کی سفارش کی جاتی ہے۔
3. 30MPA سے زیادہ دباؤ کے لئے ، اخراج کے فرق کے لئے H8/F8 کی سفارش کی جاتی ہے۔
RC2062 قابل عمل کام کے حالات (ایک ہی وقت میں حد کی اقدار ظاہر نہیں ہونی چاہئیں)
| دباؤ (ایم پی اے) | درجہ حرارت (℃) | رفتار (MS) | میڈیم | |
| باہمی حرکت | گھومنے والی حرکت | |||
| ≤100 | -35 ~+100 (مماثل O- رنگ NBR) | ≤6 | ≤2 | ہائیڈرولک تیل ، ایملشن ، پانی ، کیچڑ ، خام تیل ، وغیرہ۔ |
| -20 ~+200 (مماثل O- رنگ fkm) | ||||
مواد کا انتخاب
1. مماثل O- رنگ کے مواد کو منتخب کیا جاسکتا ہے: R01 نائٹریل ربڑ (NBR) ، R02 فلوروربر (FKM) ، وغیرہ۔
2. سیلنگ رنگ مواد: معیاری مواد PTFE4 ، دیگر اختیاری مواد PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 ، وغیرہ۔
ترتیب دینے کی مثال
آرڈر ماڈل RC2062-80*68.3*7.6-PTFE4-R01 ماڈل سلنڈر قطر*گروو قطر*گروو چوڑائی مادی کوڈ

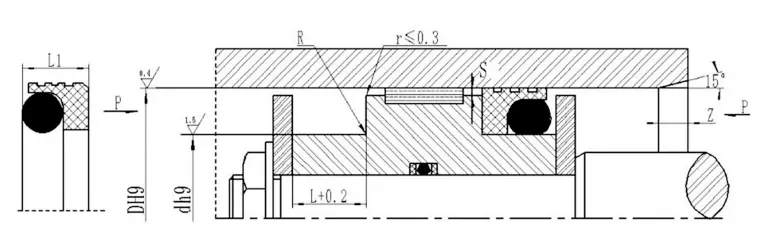

نردجیکرن (پیرامیٹر کی حد میں کوئی بھی سائز دستیاب ہے)
| یپرچر کی حد معیاری قسم D H9 RC2062 | یپرچر کی حد بھاری قسم D H9 RC2062-Z | نالی قطر D H9 | نالی کی چوڑائی l+0.2 | مہر کی چوڑائی L1 | گول کونے rزیادہ سے زیادہ | شعاعی کلیئرنس sزیادہ سے زیادہ | چیمفر زیڈمنٹ | او رنگ تار قطر | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
نوٹ: 1. سلنڈر قطر ≤ 30 ملی میٹر کے لئے ، کھلی نالی کو استعمال کرنے کی سفارش کی جاتی ہے۔
2. 30 ایم پی اے سے زیادہ دباؤ کے ل it ، اخراج کے فرق کے لئے H8/F8 استعمال کرنے کی سفارش کی جاتی ہے۔
