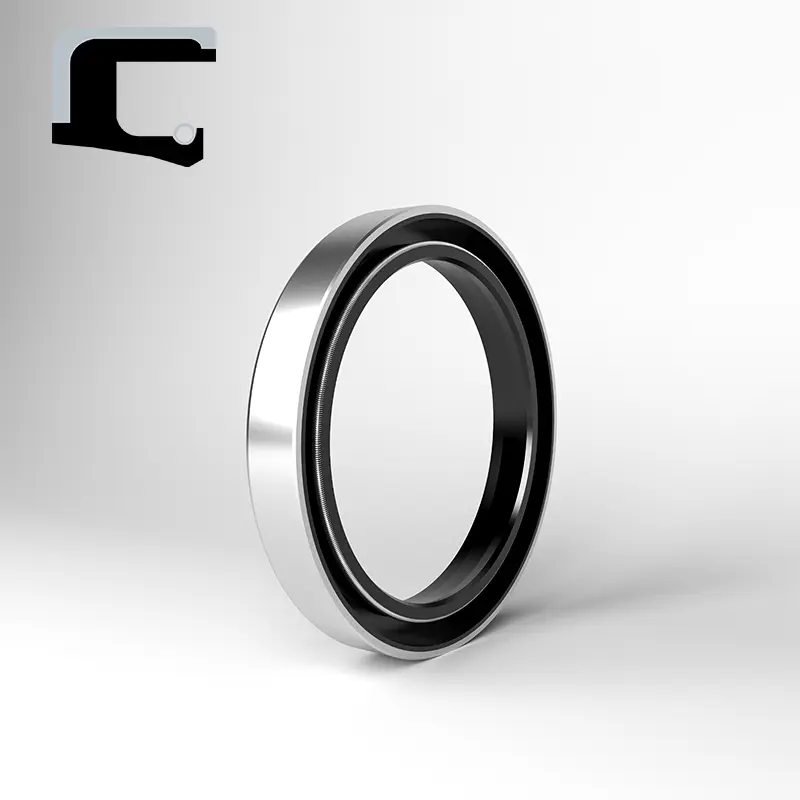

گھومنے والے شافٹ ہونٹ مہریں

گھومنے والے شافٹ ہونٹوں کے مہر ، جسے عام طور پر تیل مہر کے نام سے جانا جاتا ہے ، گھومنے والی بیئرنگ سیٹ میں نصب ہوتے ہیں اور گھومنے والی شافٹ کے ساتھ رشتہ دار حرکت پیدا کرتے ہیں۔ دھات کا فریم ایک معاون کردار ادا کرتا ہے ، اور موسم بہار میں چکنا کرنے والے تیل کے رساو اور بیرونی گندگی کے دخل کو روکنے کے لئے سگ ماہی کے ہونٹ پر ریڈیل پری لوڈ کا اطلاق ہوتا ہے۔

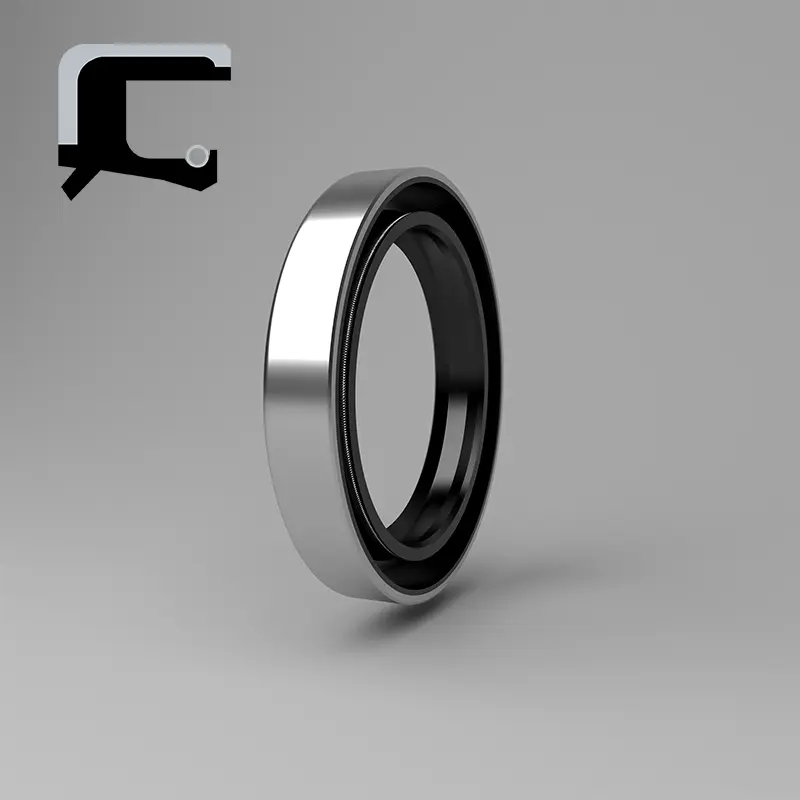

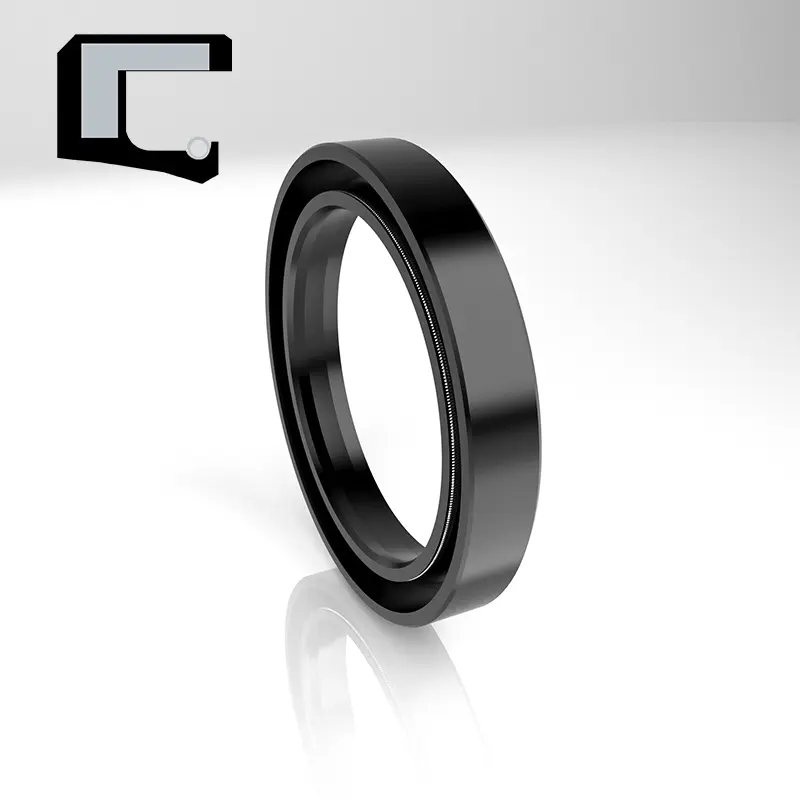

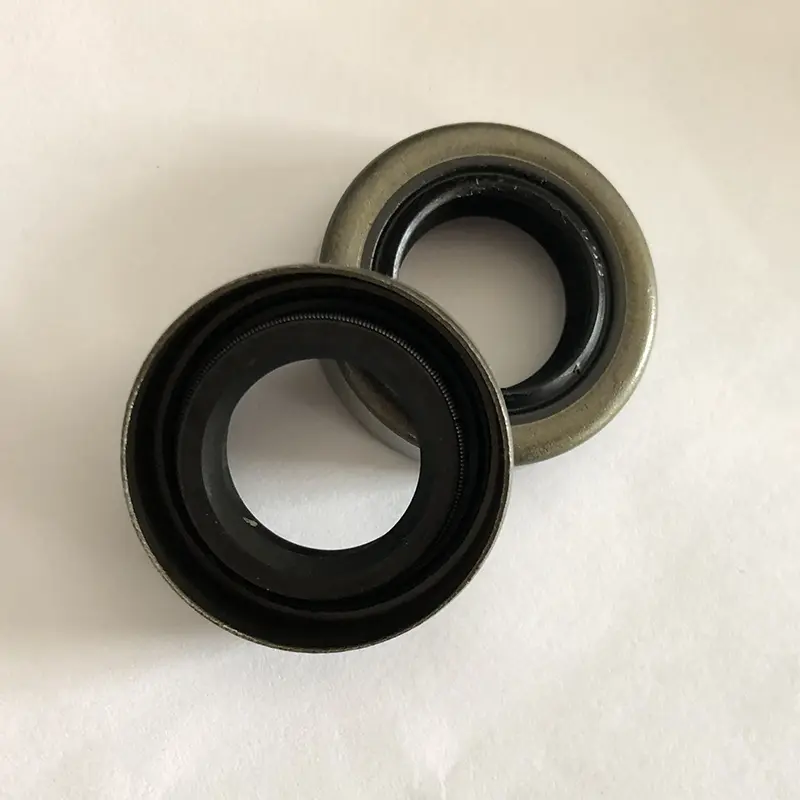

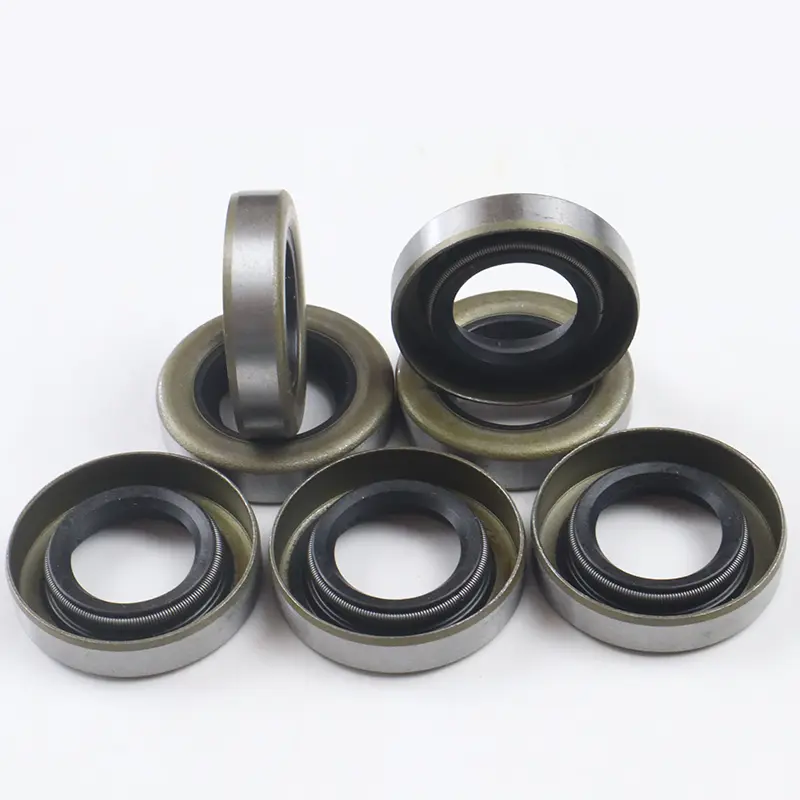

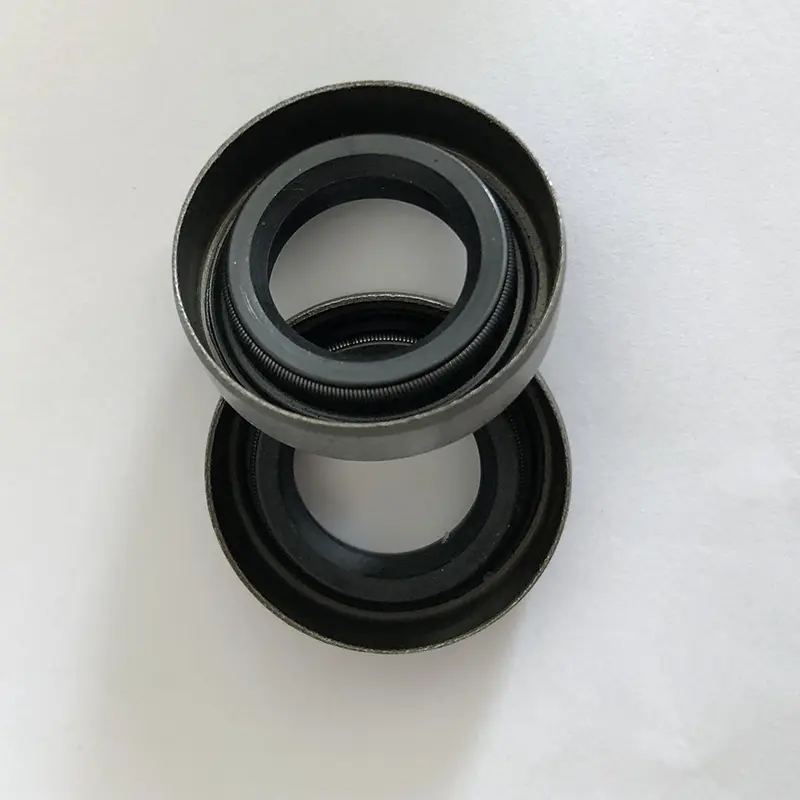

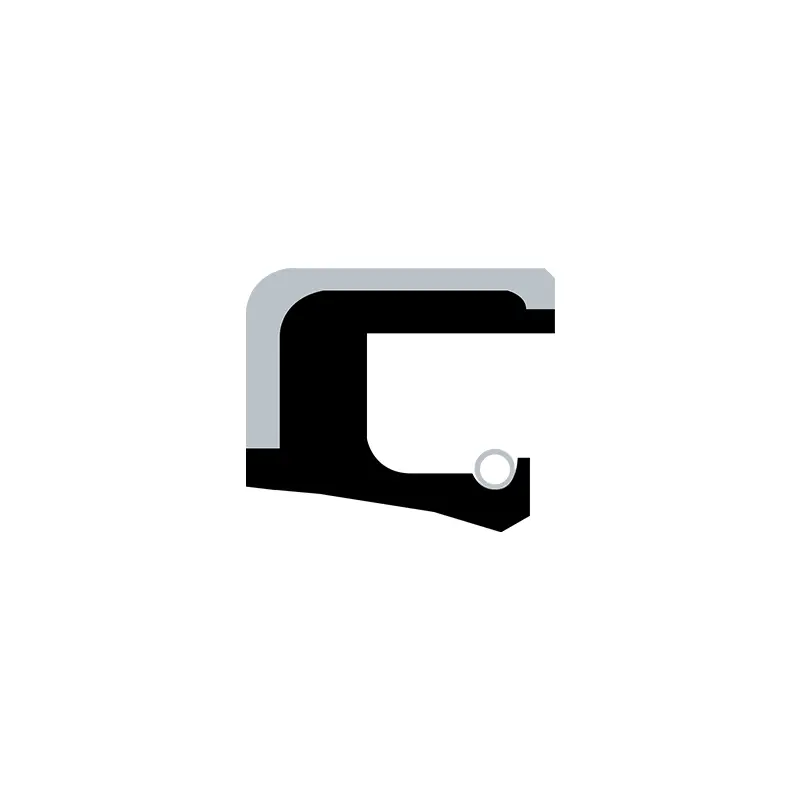

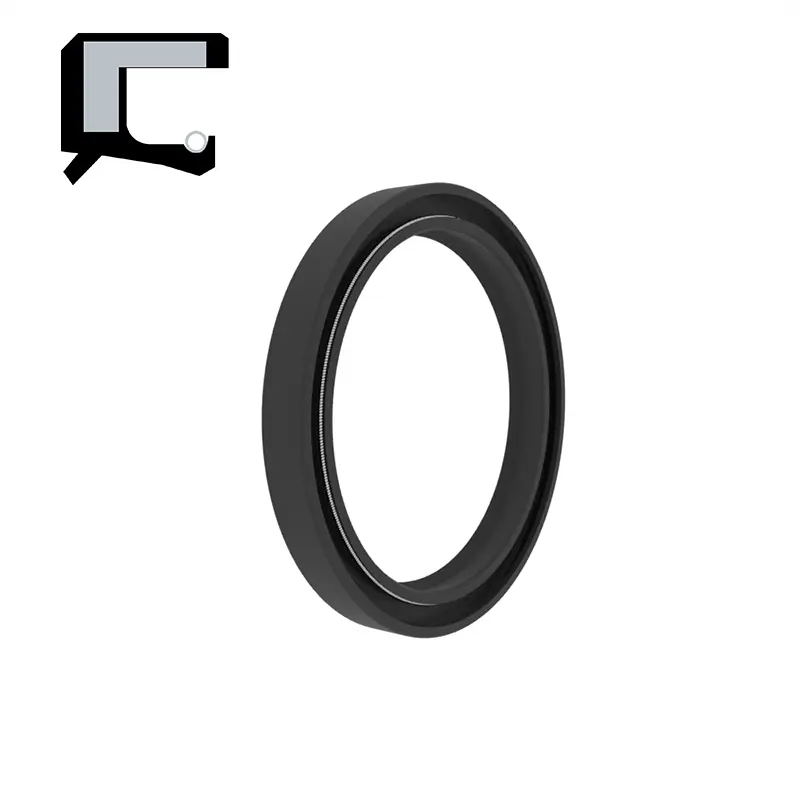

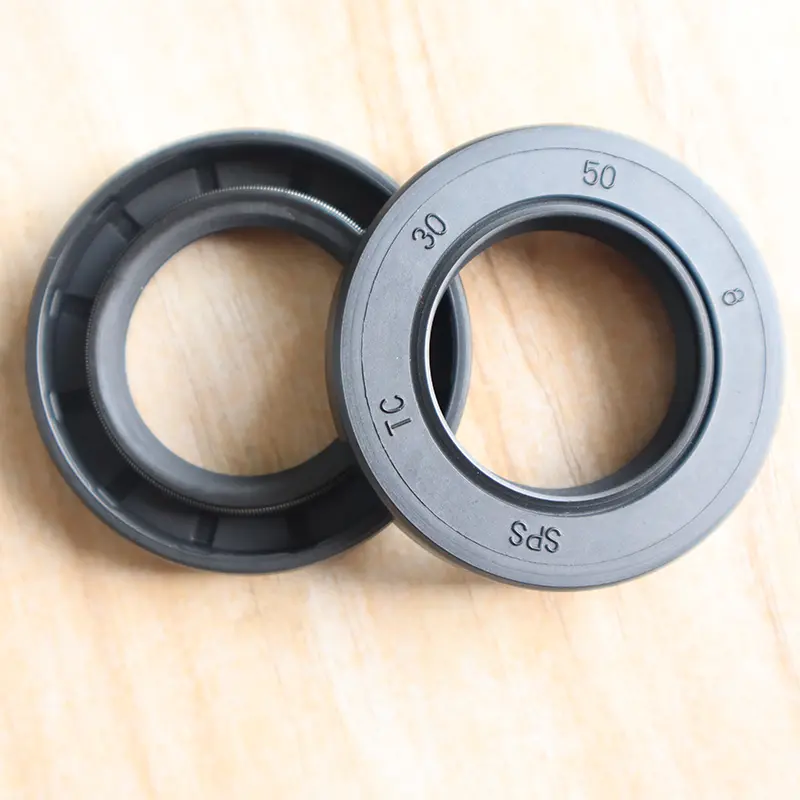

TC/SC/TB/SB تیل مہر دھات کے کنکال ، چشموں اور ربڑ کی لاشوں پر مشتمل ہیں۔ دھات کا کنکال ایک معاون کردار ادا کرتا ہے ، اور موسم بہار میں سگ ماہی کے ہونٹوں پر شعاعی قوت کا اطلاق ہوتا ہے۔ ٹی سی/ٹی بی ڈسٹ پروف پروف معاون ہونٹوں سے لیس ہیں ، جو ایسے مواقع کے لئے موزوں ہیں جہاں ایک طرف سگ ماہی اور دوسری طرف دھول ہے۔ ٹی بی/ایس بی ایک دھات کا بیرونی دائرہ ہے ، جو آئل سیل کو گہا میں زیادہ مضبوط اور عین مطابق بنا دیتا ہے ، لیکن کم واسکاسیٹی اور گیس میڈیم کے لئے بیرونی دائرے کی سگ ماہی کی صلاحیت محدود ہے۔ انسٹالیشن کے دوران بیرونی دائرے پر سیلینٹ لگانے کی سفارش کی جاتی ہے۔

آر سی ٹی سی وی ڈبل ہونٹ ہائی پریشر کنکال آئل مہر کا کام عام طور پر ان حصوں کو الگ تھلگ کرنا ہے جن کو چکنا کرنے والے تیل کے رساو کو روکنے کے لئے آؤٹ پٹ حصوں سے ٹرانسمیشن کے حصوں میں چکنا کرنے کی ضرورت ہوتی ہے۔

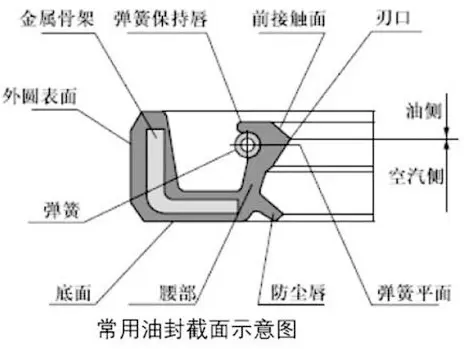

کنکال کے تیل کی مہر کا ڈھانچہ تین حصوں پر مشتمل ہے: جسم کو سیل کرنا ، کنکال کو تقویت دینا اور خود کو سخت کرنے والی کنڈلی بہار۔ سگ ماہی جسم کو نیچے ، کمر ، کاٹنے والے کنارے اور مختلف حصوں کے مطابق ہونٹوں میں تقسیم کیا جاتا ہے۔ عام طور پر ، آزاد حالت میں کنکال کے تیل مہر کا اندرونی قطر شافٹ قطر سے چھوٹا ہوتا ہے ، اور اس میں ایک خاص "مداخلت کی رقم" ہوتی ہے۔ لہذا ، جب تیل کی مہر کو تیل کی مہر سیٹ اور شافٹ میں داخل کیا جاتا ہے تو ، تیل کے مہر کے کنارے کی لچکدار قوت اور خود کو سخت کرنے والی کنڈلی بہار کی سنکچن قوت شافٹ پر ایک شعاعی کلیمپنگ فورس تیار کرتی ہے ، اس طرح اس سے بہترین سگ ماہی کا اثر حاصل ہوتا ہے۔

آر سی ٹی سی این ڈبل ہونٹ ہائی پریشر آئل مہر میں چھوٹے ہونٹوں کی اخترتی کے ساتھ ایک مجموعی طور پر دباؤ سے بچنے والا کنکال ڈیزائن ہے ، اور دباؤ سے بے نقاب ہونے والی صورتحال میں گھومنے والی شافٹ کو سیل کرنے کے لئے استعمال ہوتا ہے۔

مصنوعات کی خصوصیات اور ایپلی کیشنز:

گھومنے والے شافٹ ہونٹوں کی تنصیب کا ڈھانچہ اور ضروریات

1. شافٹ میٹریل: کاربن اسٹیل اور سٹینلیس سٹیل عام طور پر استعمال ہوتے ہیں۔ کروم چڑھانا تیز رفتار ، HRC40-45 پر استعمال ہوتا ہے۔

2. گھومنے والے شافٹ اور نالی کا ڈیزائن: شافٹ کی سطح ہموار ہے اور بروں کو ہٹا دیا جاتا ہے۔ سرپل پروسیسنگ کے نشانات پمپنگ اثر پیدا کریں گے اور رساو کا سبب بنے گا۔ تیل مہر کی تنصیب کے حصے کو RA0.1-0.5um کی سطح کی کھردری کے ساتھ پیسنے کی سفارش کی جاتی ہے۔ اور رفتار میں اضافہ ہوتے ہی یہ ہموار ہوجاتا ہے۔

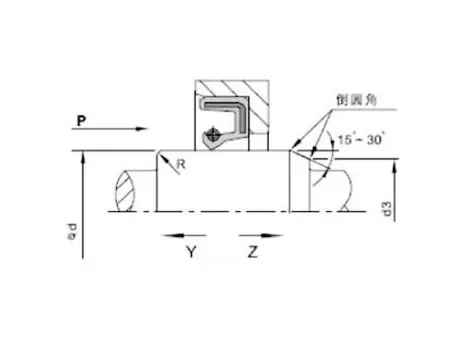

تنصیب اور بے ترکیبی کی ضروریات کے ل the ، شافٹ اور نالی کو چیمفیر یا گول کرنا چاہئے۔ جیسا کہ اعداد و شمار 1 اور 2 میں دکھایا گیا ہے۔

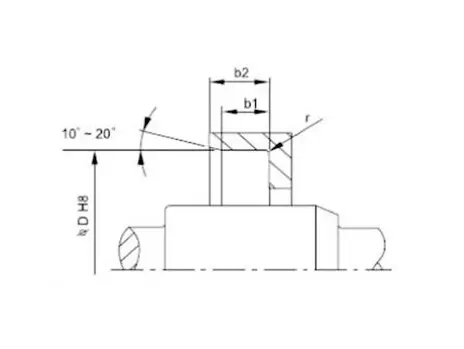

چترا 1 نالی چیمفر ڈیزائن

گھومنے والے شافٹ کا چنار 2 چیمفر ڈیزائن

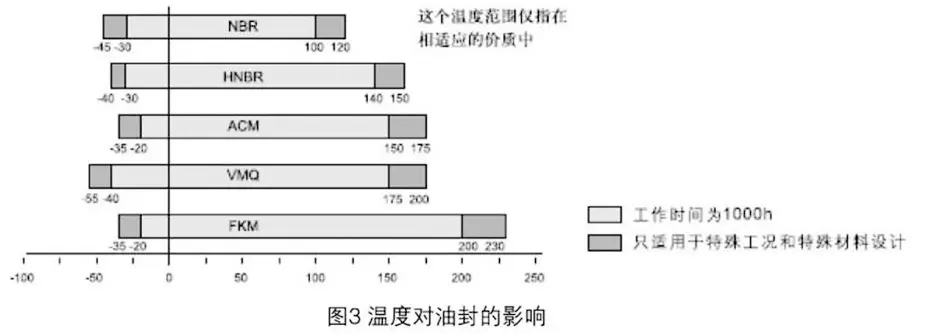

ایسے درجنوں عوامل ہیں جو گھومنے والے شافٹ ہونٹوں کے مہروں کے سگ ماہی اثر کو متاثر کرتے ہیں۔ خود ہی تیل کی مہر کے مادی اور ساخت کے علاوہ ، دوسرے عوامل جیسے درمیانے ، درجہ حرارت ، دباؤ ، چکنا ، رفتار ، کھردری وغیرہ بھی سگ ماہی کے اثر کو براہ راست متاثر کرتے ہیں ، اور یہ عوامل اکثر ایک دوسرے کے ساتھ تعامل کرتے ہیں۔ مندرجہ ذیل چارٹ صرف صارف کے حوالہ کے لئے ہے۔

گھومنے والے شافٹ ہونٹوں کی تنصیب: محتاط تنصیب تیل کی مہر کو اچھی طرح سے کام کرنے کے لئے ایک شرط ہے۔

تنصیب ڈایاگرام (گہا کی تنصیب)
تنصیب کا صحیح طریقہ	قابل اطلاق کام کے حالات	غلط تنصیب کا طریقہ
	یہ تب ہی لاگو ہوتا ہے جب تیل کی مہر کا آخری چہرہ گہا کے آخری چہرے کے ساتھ فلش ہوتا ہے۔ جب دبانے والا آلہ تیزی سے حرکت کرتا ہے تو ، تیل کی مہر کو سیدھا رکھنا چاہئے ، بصورت دیگر اس کو دبایا جاسکتا ہے۔
	یہ اس صورتحال کے لئے موزوں ہے کہ تیل کی مہر کا آخری چہرہ گہا کے آخری چہرے سے کم ہے۔ جب دبانے والا آلہ تیزی سے چلتا ہے تو ، تیل کی مہر بھی اچھی طرح سے پوزیشن میں آسکتی ہے۔ تاہم ، اس قسم کی ساختی حقیقت میں خود کوئی شعاعی پوزیشننگ نہیں ہے ، لہذا فلیٹ پلیٹ کی محوری عمودی اور دبانے والے آلے کے پریشر شافٹ کو ایک خاص درستگی تک پہنچنا چاہئے۔
	اس صورتحال پر لاگو ہوتا ہے جہاں تیل کی مہر کا آخری چہرہ گہا کے آخری چہرے سے کم ہوتا ہے۔ جب دبانے والا آلہ تیزی سے آگے بڑھتا ہے تو ، اس بات کو یقینی بنانا ضروری ہے کہ تیل کی مہر صحیح طریقے سے رکھی گئی ہو ، بصورت دیگر اس کو دبایا جاسکتا ہے۔
	یہ صرف دباؤ کے سامان کے بغیر دیکھ بھال یا آسان تنصیب کے حالات کے لئے موزوں ہے۔ چونکہ تنصیب کے عمل کو بالکل یکساں طور پر دبایا نہیں جاسکتا ہے ، لہذا تنصیب کے مختلف مسائل لازمی طور پر واقع ہوں گے۔ یہ بنیادی طور پر تنصیب کے دوران شعاعی انحراف کو روکنے کے لئے ہے ، جو تیل کی مہر کی خرابی کا سبب بن سکتا ہے ، یا تنصیب کے دوران وقفوں کی وجہ سے تیل کے مہر سے ملنے والے حصے (بیرونی دائرے) کو ربڑ کے اخراج کو نقصان پہنچا سکتا ہے۔ لہذا ، عام طور پر اس تنصیب کے طریقہ کار کی سفارش نہیں کی جاتی ہے۔

TC/SC/TB/SB تیل مہر:

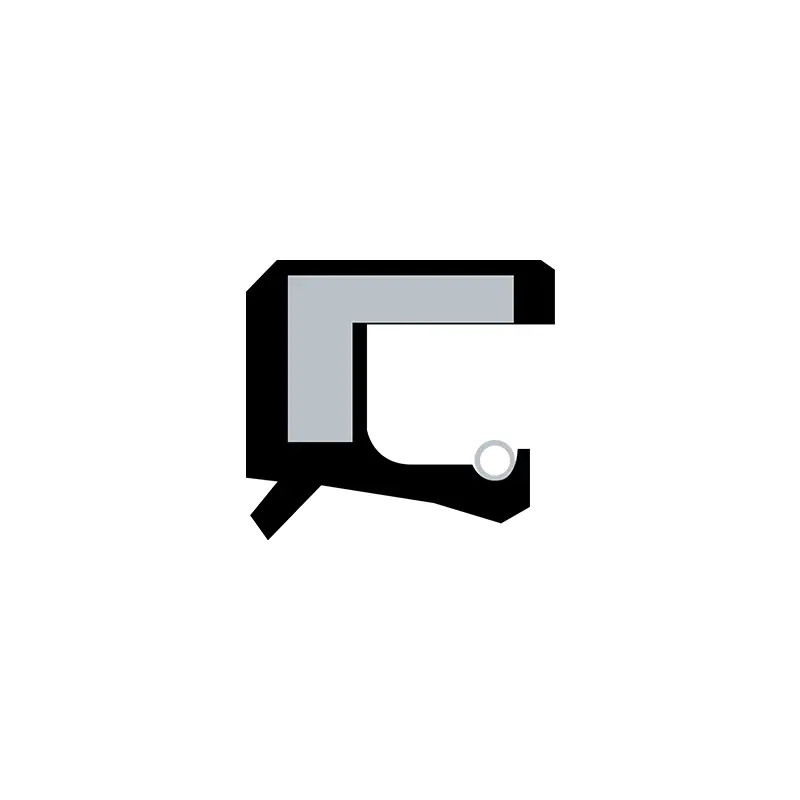

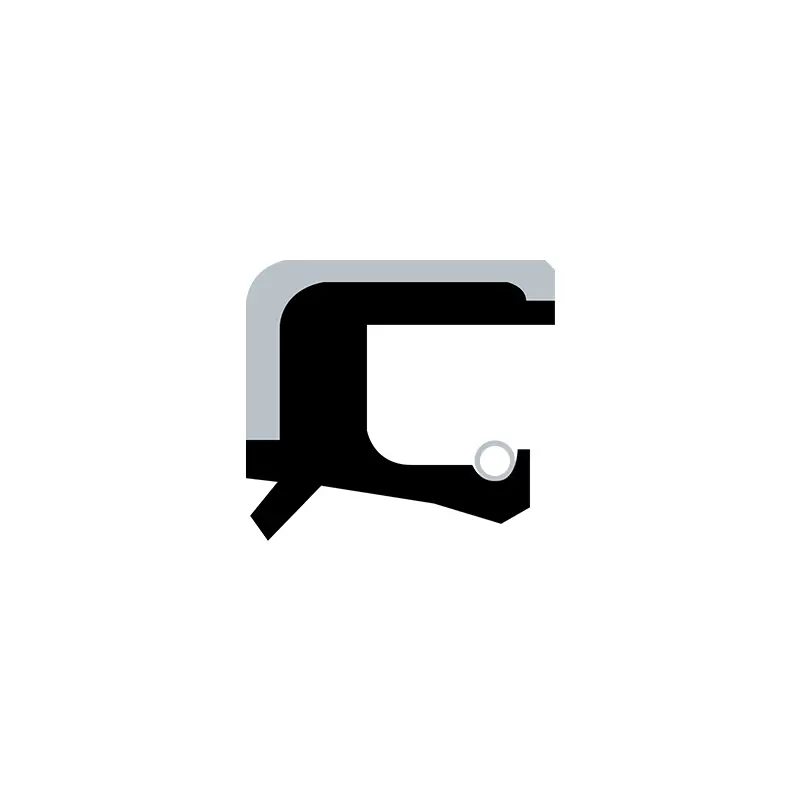

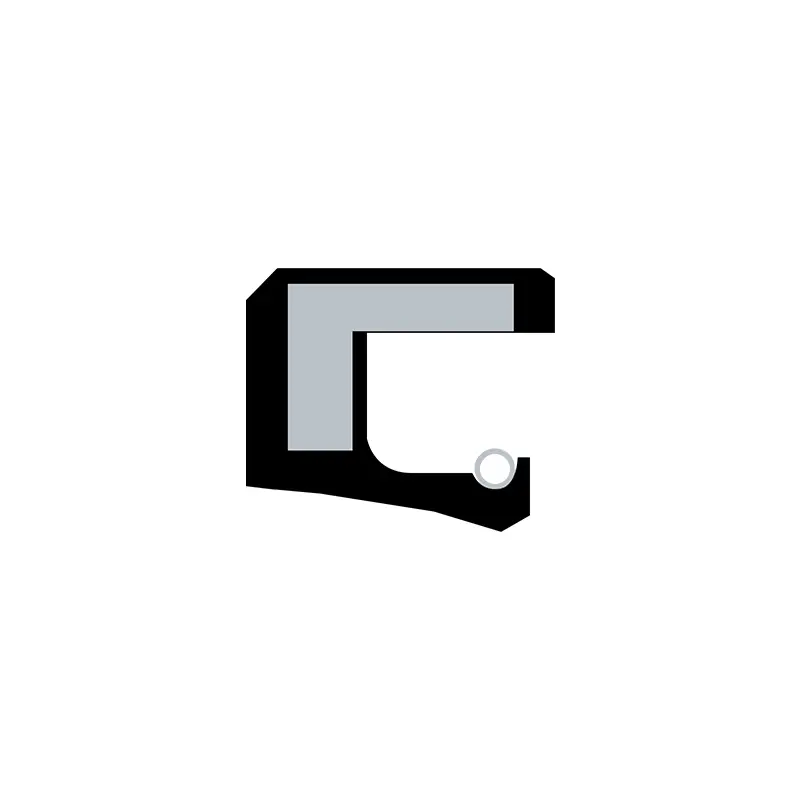

کراس سیکشنل شکل	ماڈل	درخواست	دباؤ	درجہ حرارت	رفتار	میڈیم	مواد
	ٹی سی	سگ ماہی ، ڈسٹ پروف	0.03MPA	-30 ~+160	20m/s	چکنا تیل ، چکنائی	این بی آر/ایف کے ایم+کاربن اسٹیل
	ایس سی	سگ ماہی
	ٹی بی	سگ ماہی ، ڈسٹ پروف		-30 ~+100	25m/s	پانی ، تیل ، چکنائی	این بی آر+کاربن اسٹیل
	ایس بی	سگ ماہی
