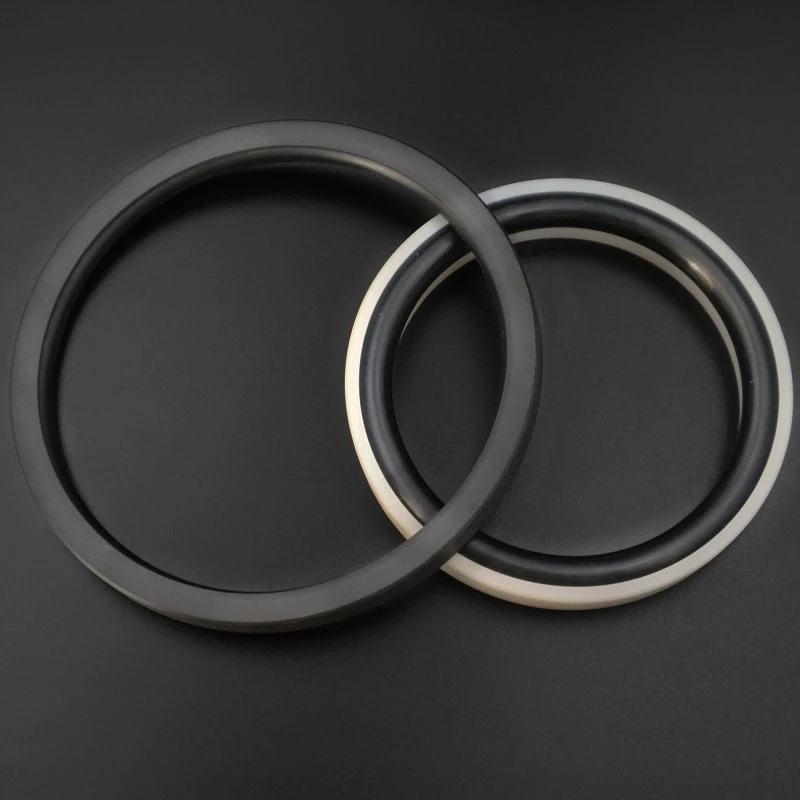

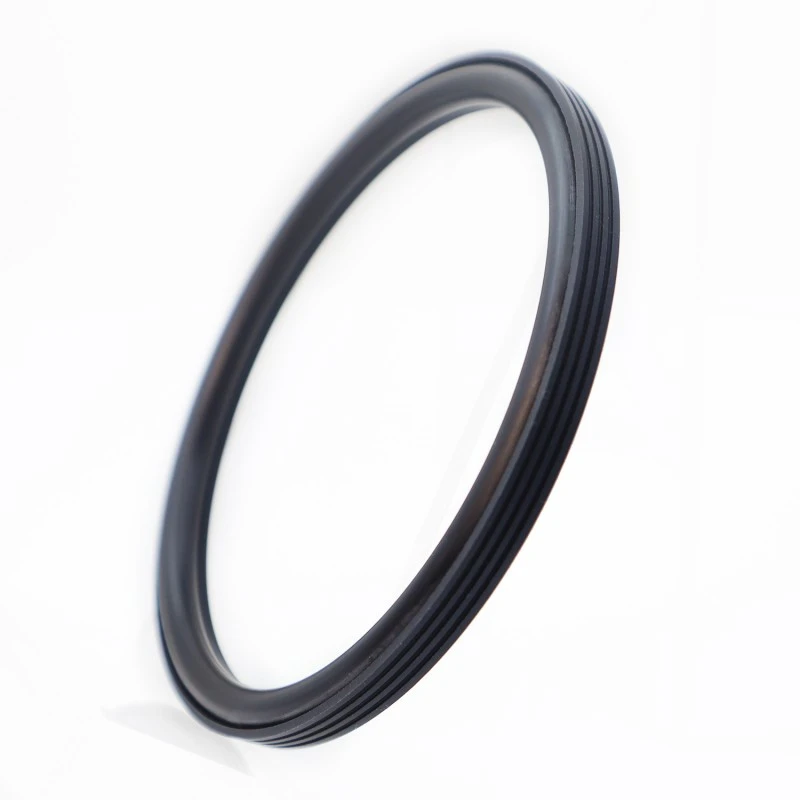

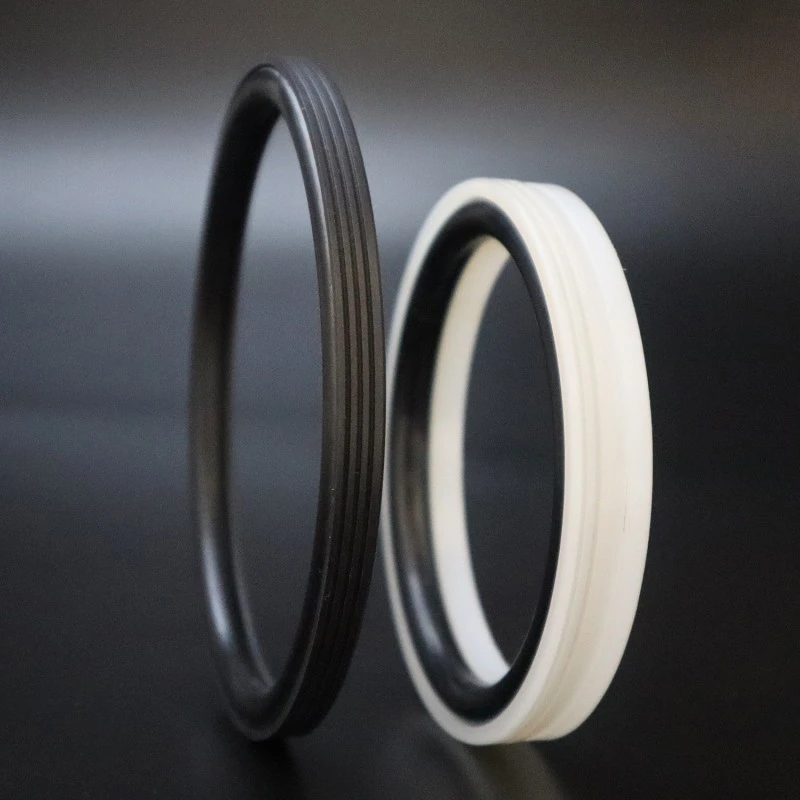

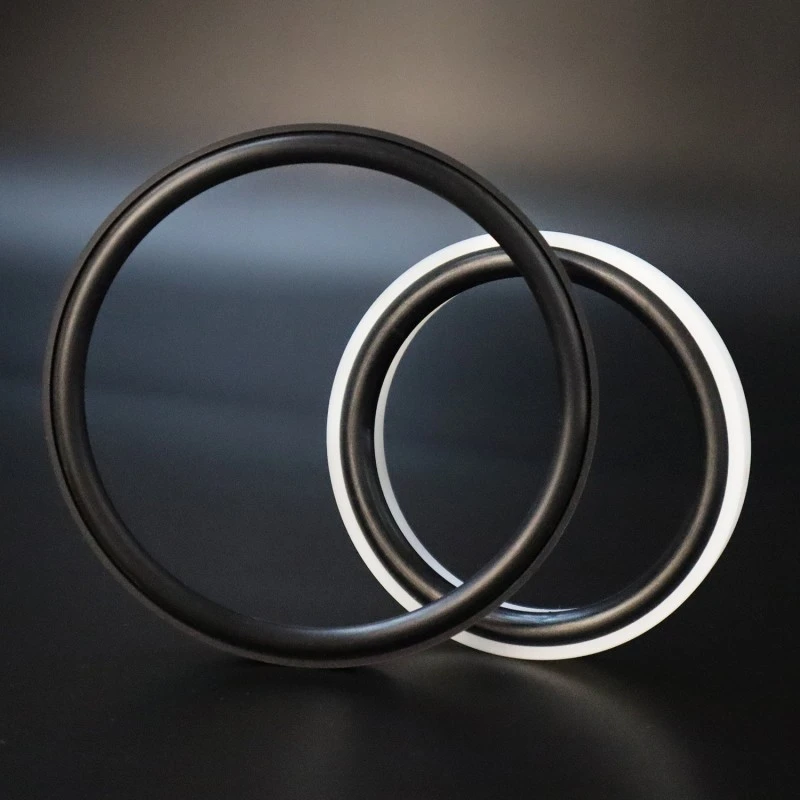

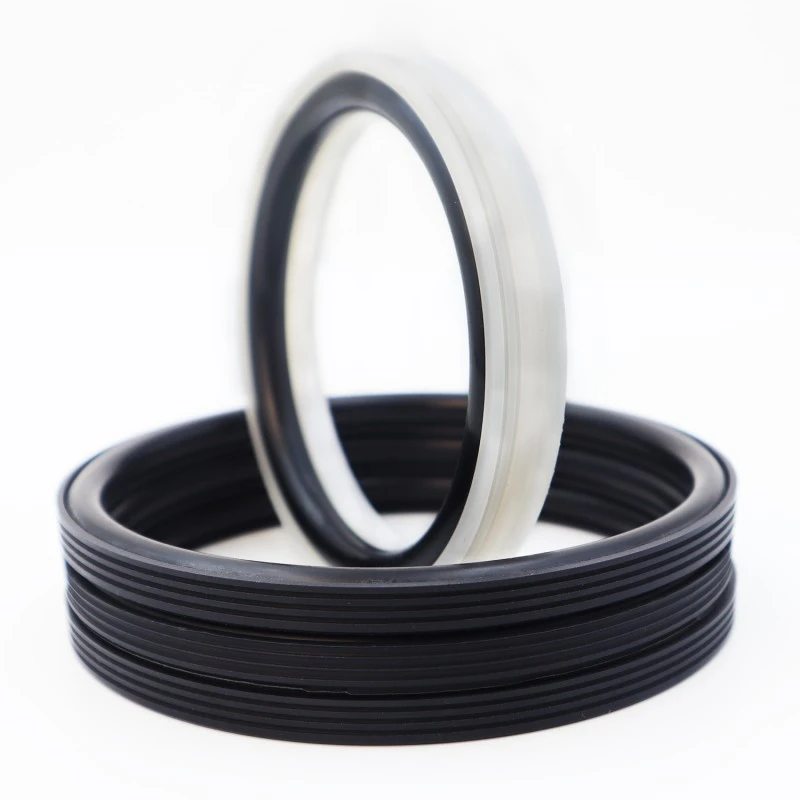

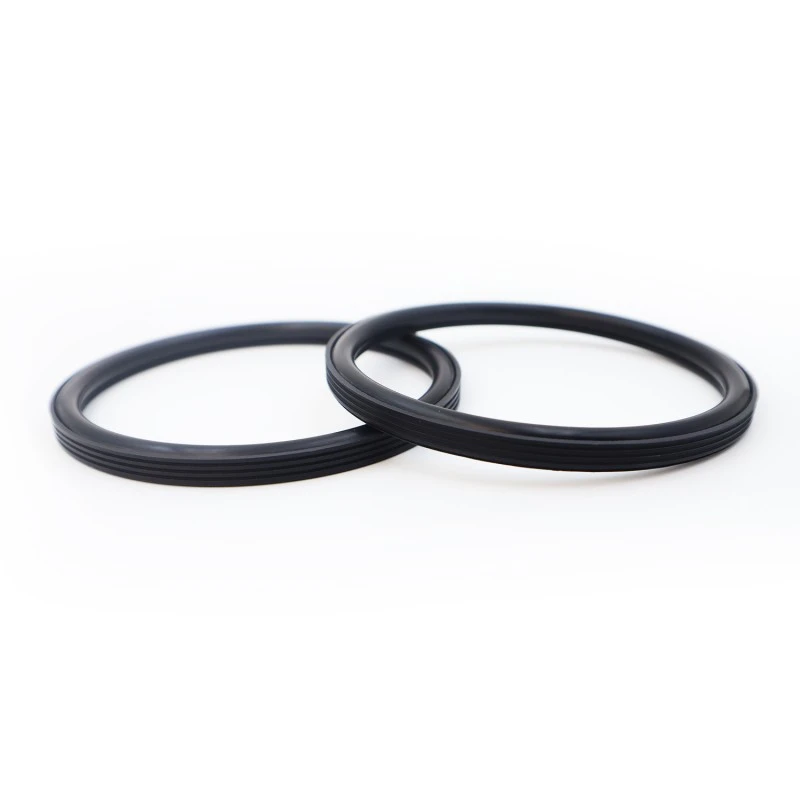

بور سیل، رویچین سیلنگ فیکٹری کی طرف سے ڈیزائن اور تیار کیا گیا ہے، ہائیڈرولک ریسیپروکیٹنگ اور روٹری موشن ایپلی کیشنز میں یک طرفہ سگ ماہی کے لیے موزوں ہے۔ اس میں طویل سروس لائف، کم رگڑ، بہترین سگ ماہی کارکردگی، کمپیکٹ ڈھانچہ، اور آسان تنصیب، استعمال اور دیکھ بھال کی خصوصیات ہیں۔ خاص سگ ماہی ہونٹ اور مہر کی موٹائی کا بہترین ڈیزائن سیمنٹ گراؤٹ جیسے سخت میڈیا میں بھی سگ ماہی کی بہترین کارکردگی کو یقینی بناتا ہے۔
|
پریشر/ایم پی اے |
درجہ حرارت/°C |
رفتار/m/s |
درمیانہ |
|
|
باہمی تحریک |
گردشی حرکت |
|||
|
≤100 |
-35 سے +100 ° C (NBR O-ring کے ساتھ) |
≤6 |
≤2 |
پانی، مٹی، خام تیل، ہائیڈرولک تیل، ایملشن |
|
-20 سے +200 ° C (FKM O-ring کے ساتھ) |
||||
مواد کا انتخاب
1. ساتھ والے O-ring مواد کو اس سے منتخب کیا جا سکتا ہے: R01 Nitrile ربڑ (NBR)، R02 Fluororubber (FKM) وغیرہ۔
2. سگ ماہی رنگ کا مواد: معیاری مواد PTFE4 ہے، دیگر دستیاب مواد میں PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 وغیرہ شامل ہیں۔
آرڈر کی مثال
آرڈر ماڈل: RC2062-80*68.3*7.6-PTFE4-R01
ماڈل - بور کا قطر * نالی کا قطر * نالی کی چوڑائی - میٹریل کوڈ

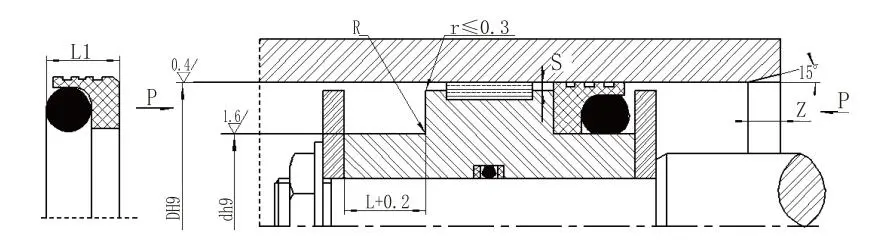

وضاحتیں اور پیرامیٹرز (مخصوص حد کے اندر کوئی بھی سائز دستیاب ہے۔)
|
یپرچر کی حد معیاری قسم ڈی ایچ 9 RC2062 |
یپرچر کی حد بھاری لوڈنگ ڈی ایچ 9 RC2062-Z |
نالی کا قطر d h9 |
نالی کی چوڑائی L+0.2 |
مہر کی چوڑائی L1 |
گول کونے Rmax |
ریڈیل کلیئرنس Smax |
چمفر زمین |
O-رنگ تار قطر |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
نوٹ: 1. سلنڈر بور ≤ 30mm کے لیے، ایک کھلی نالی کے ڈیزائن کی سفارش کی جاتی ہے۔
2. 30 MPa سے زیادہ دباؤ کے لیے، اخراج کے فرق کے لیے H8/f8 فٹ کی سفارش کی جاتی ہے۔
جامع جانچ کی صلاحیتیں: ہماری مرکزی لیبارٹری جانچ کے آلات کی ایک پوری رینج سے لیس ہے، جو اصل کام کے حالات میں مصنوعات کی کارکردگی کی نقل کرنے کی صلاحیت رکھتی ہے۔ جانچ کی اشیاء میں شامل ہیں، لیکن ان تک محدود نہیں ہیں:
جہتی معائنہ: اعلی درستگی والے 2D امیج کی پیمائش کرنے والے آلات کا استعمال اور پیمائش کرنے والی مشینوں کو مربوط کرنا اس بات کو یقینی بنانے کے لیے کہ پروڈکٹ کے طول و عرض ڈرائنگ رواداری کے تقاضوں کو پوری طرح پورا کرتے ہیں۔
کارکردگی کی جانچ: بشمول اعلی درجہ حرارت کی عمر کے ٹیسٹ، کم درجہ حرارت کے ٹیسٹ، تیل/درمیانے مزاحمتی ٹیسٹ، پہننے کے خلاف مزاحمت کے ٹیسٹ، برسٹ پریشر ٹیسٹ وغیرہ۔
لائف سائیکل ٹیسٹنگ: پائیدار بینچ ٹیسٹ کے ذریعے پروڈکٹ کی سروس لائف اور وشوسنییتا کی پیشین گوئی کرنا جو کام کرنے کے حقیقی حالات کی تقلید کرتے ہیں۔
