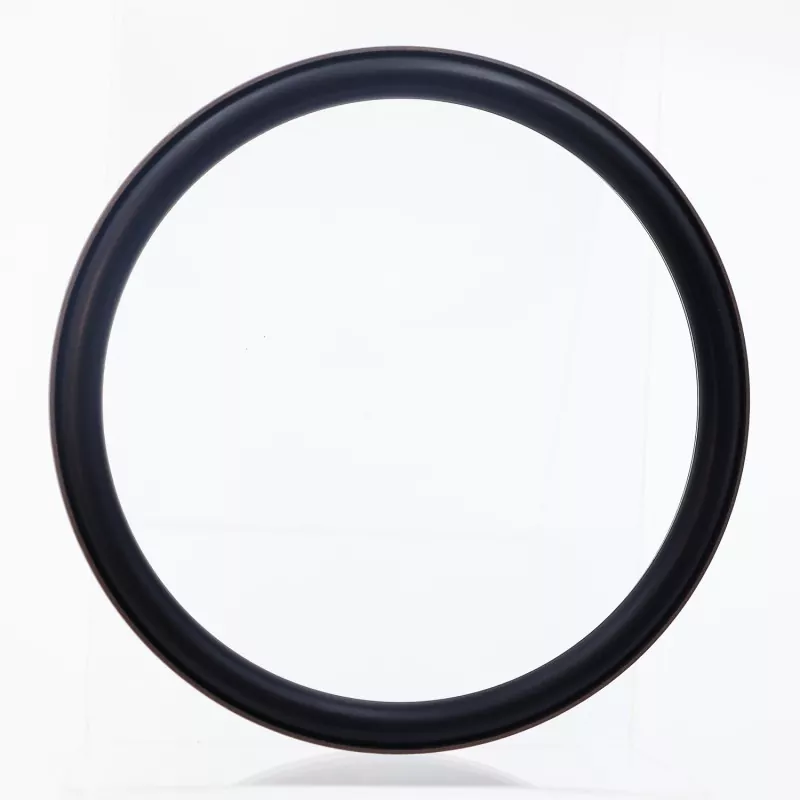

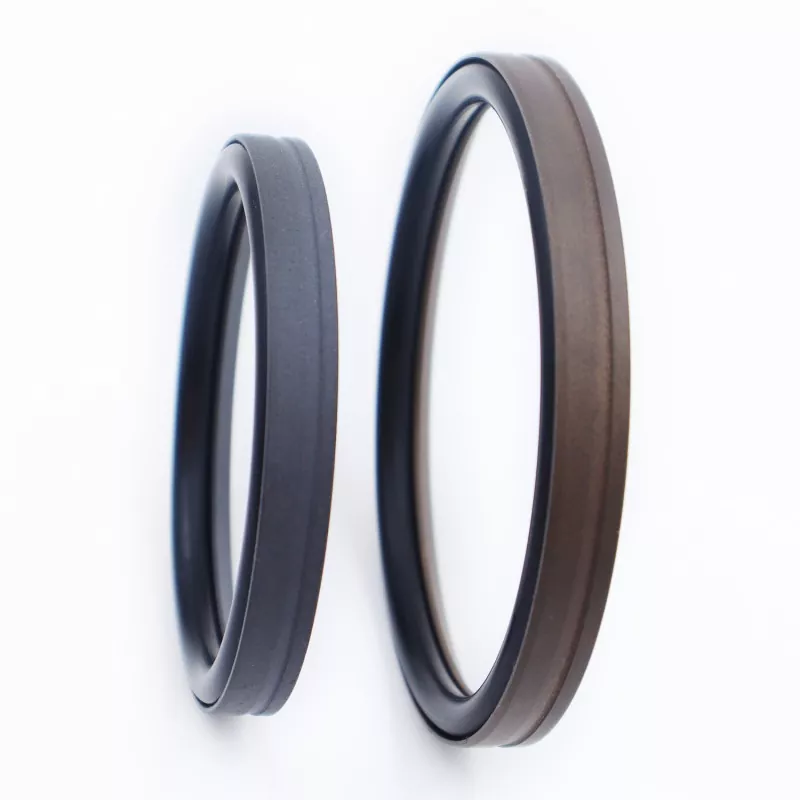

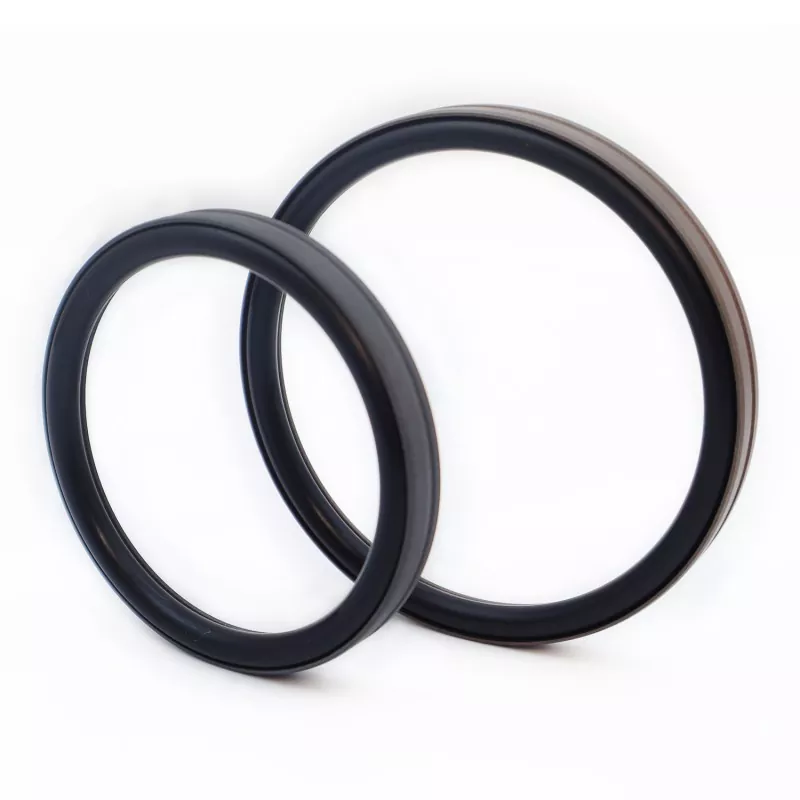

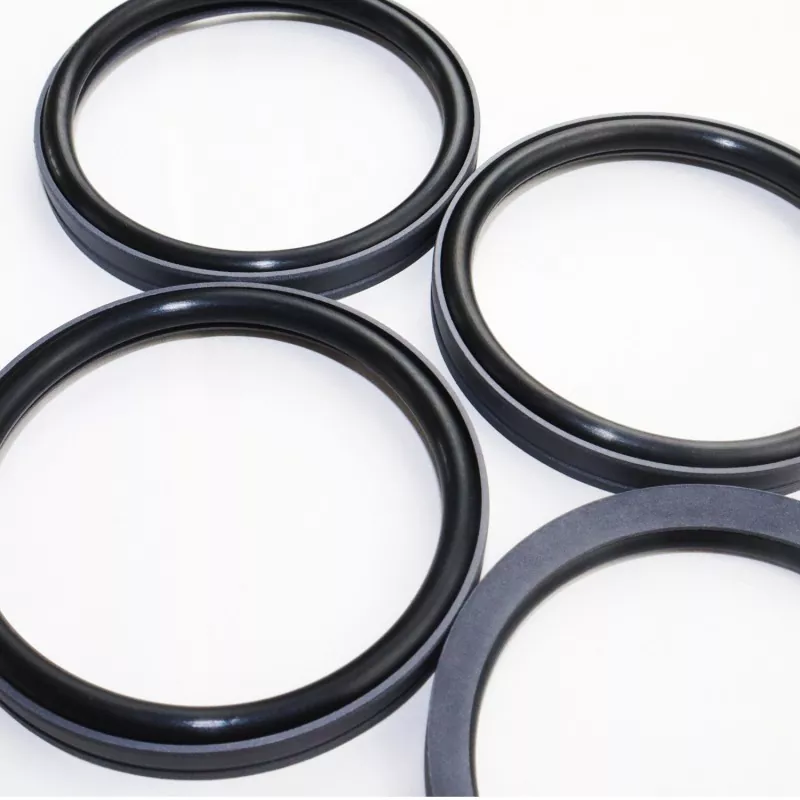

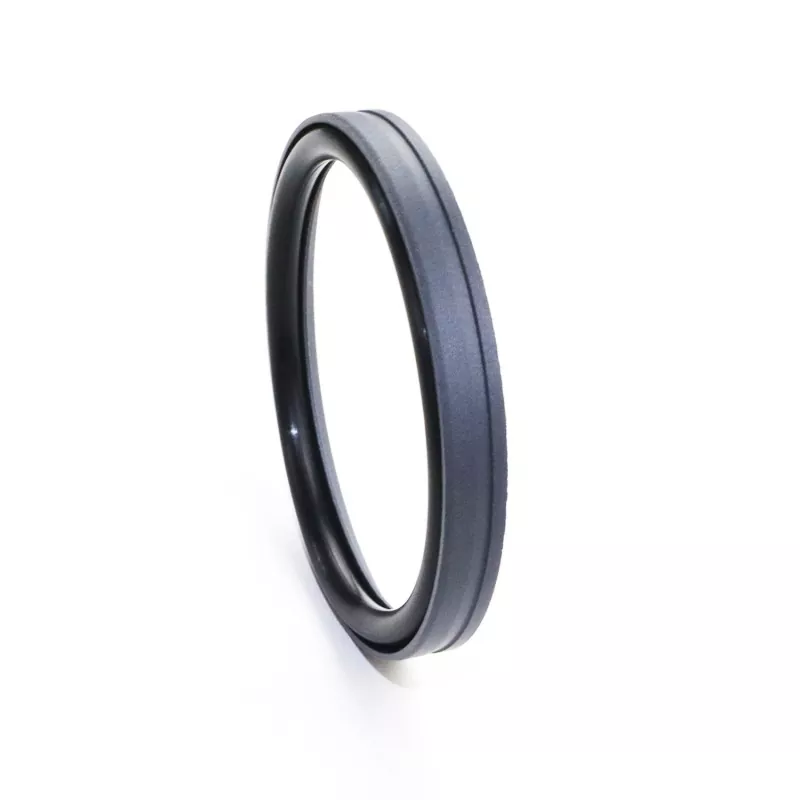

بور فٹ ٹائپ کمبائنڈ سیل پی ٹی ایف ای (یا پی ٹی ایف ای کمپوزٹ) سے بنی پاؤں کی شکل کی سگ ماہی کی انگوٹھی اور ربڑ کی او-رنگ پر مشتمل ہوتی ہے۔ یہ ہائیڈرولک اور نیومیٹک ریسیپروکیٹنگ ایپلی کیشنز میں سنگل ایکٹنگ سگ ماہی کے لیے ڈیزائن کیا گیا ہے۔ اس کو RC53 اور RC54 سیریز میں ملاپ والے O-ring (GB1235 معیار کے مطابق) کی بنیاد پر درجہ بندی کیا گیا ہے۔ سگ ماہی کی انگوٹی کے پتلے ہونٹوں کے ڈیزائن کی بدولت، یہ بہترین فالو اپ معاوضہ اور اعلی سگ ماہی کارکردگی پیش کرتا ہے۔ یہ اعلی اور کم دباؤ والی دونوں حالتوں میں اچھی کارکردگی کا مظاہرہ کرتا ہے، "اسٹک سلپ" (رینگنے) کے بغیر کام کرتا ہے، طویل مدتی تیل سے پاک سگ ماہی کی حمایت کرتا ہے، اور بڑے پیمانے پر ہائی پریشر سلنڈر پسٹن کے لیے استعمال ہوتا ہے۔

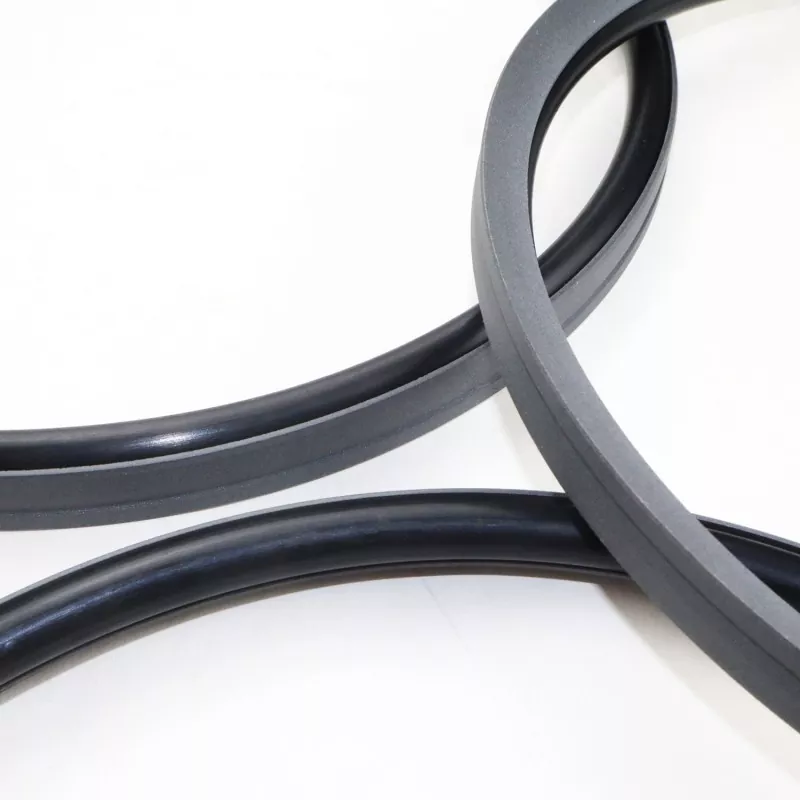

پاؤں کی شکل کی سگ ماہی کی سطح پر پچر کی شکل کی نالی رگڑ کو کم کرتے ہوئے سگ ماہی کی سالمیت اور آلودگی کے خلاف مزاحمت کو بڑھاتی ہے۔ ساختی ڈیزائن مہر کی دباؤ برداشت کرنے کی صلاحیت کو بھی بہتر بناتا ہے۔ عام طور پر، یہ بند نالیوں میں تنصیب کے لیے موزوں نہیں ہے۔
1. ہائیڈرولک اور نیومیٹک ایپلی کیشنز دونوں کے لیے موزوں؛
2. ہائی اور کم پریشر دونوں حالات میں سگ ماہی کی بہترین کارکردگی؛
3. کم رگڑ، کم سے کم ٹوٹ پھوٹ کی مزاحمت، ہموار حرکت، مساوی متحرک اور جامد رگڑ، اور کوئی اسٹک سلپ نہیں؛
4. طویل سروس کی زندگی؛ تیل سے پاک چکنا ایپلی کیشنز کے لیے موزوں؛
5. ہائی پریشر اور الٹرا ہائی پریشر سگ ماہی کے لیے موزوں ہے۔
حد کی اقدار ایک ساتھ نہیں ہونی چاہئیں۔
|
پریشر (MPa) |
درجہ حرارت (°C) |
رفتار m/s |
میڈیا |
|
≤100 |
-35 سے +100 (NBR O-ring کے ساتھ) |
≤6 |
معدنیات پر مبنی ہائیڈرولک تیل، آگ سے بچنے والے سیال (HFA/HFB)، گیسیں وغیرہ۔ |
|
-20 سے +180 (FKM O-ring کے ساتھ) |
1. ہم آہنگ O-ring مواد میں شامل ہیں: R01 Nitrile ربڑ (NBR)، R02 Fluoroelastomer (FKM)، وغیرہ۔
2. سگ ماہی کی انگوٹی مواد: معیاری مواد PTFE3; دیگر دستیاب مواد میں PTFE2، PTFE4، اور دیگر اعلیٰ کارکردگی والے پلاسٹک شامل ہیں۔

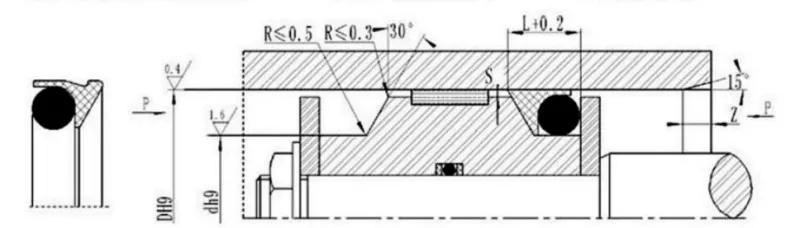

آرڈر ماڈل: RC53-80x69.6x9.8-PTFE3-R01
بور قطر x نالی قطر x نالی کی چوڑائی | PTFE3: ترمیم شدہ PTFE میٹریل کوڈ | R01: O-ring میٹریل کوڈ
پیرامیٹر کی حد کے اندر کوئی بھی سائز دستیاب ہے۔
|
یپرچر کی حد ڈی ایچ 9 |
نالی کا قطر d h9 |
نالی کی چوڑائی L+0.2 |
ریڈیل کلیئرنس Smax |
چمفر زمین |
O-رنگ تار قطر کرو |
|
|
<40 ایم پی اے |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
GB1235 O-rings کے ساتھ ہم آہنگ؛ مخصوص رینج کے اندر کسی بھی سائز کو فراہم کیا جا سکتا ہے.
|
یپرچر کی حد ڈی ایچ 9 |
نالی کا قطر d h9 |
نالی کی چوڑائی L+0.2 |
ریڈیل کلیئرنس Smax |
چمفر زمین |
O-رنگ تار قطر کرو |
|
|
<40 ایم پی اے |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
نوٹ: دباؤ>60 MPa کے لیے، سیل بیس ایریا پر H8/8 فٹ ٹولرنس استعمال کیا جاتا ہے، اور انتہائی ہائی پریشر سیل کلیئرنس Smax <0.05 ہے۔
