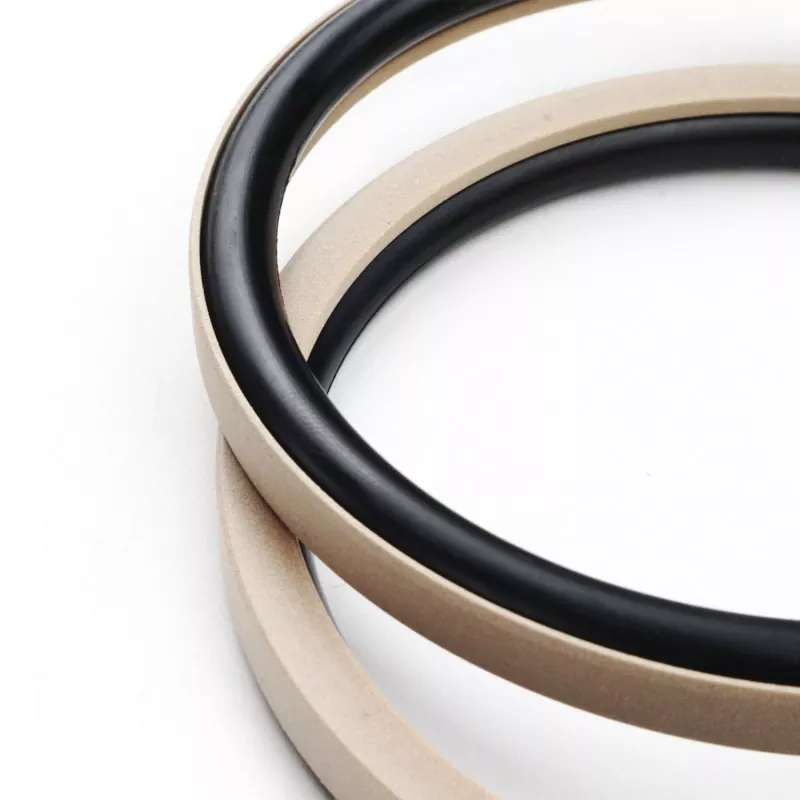

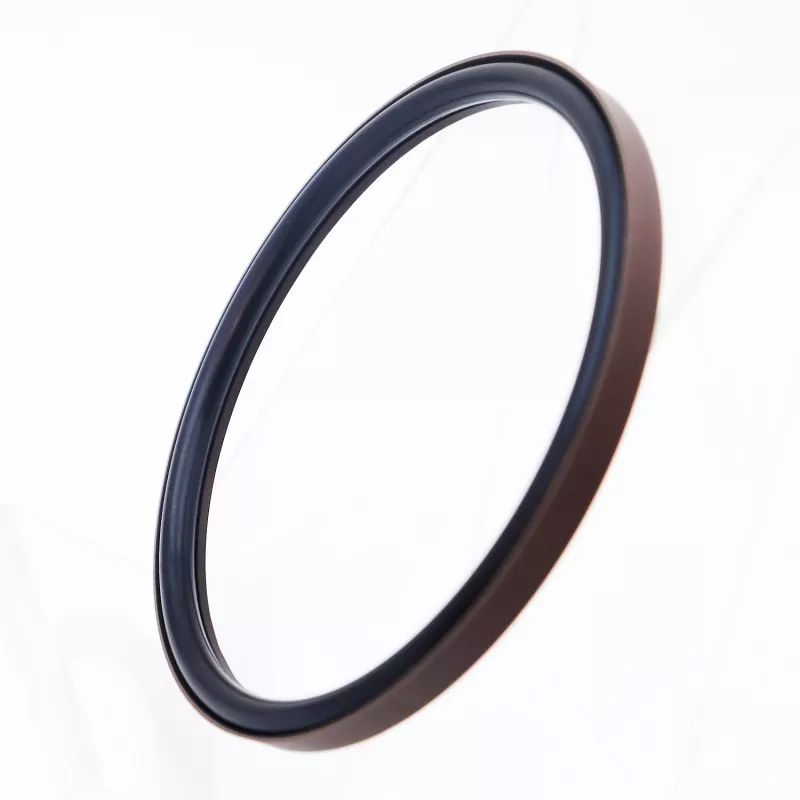

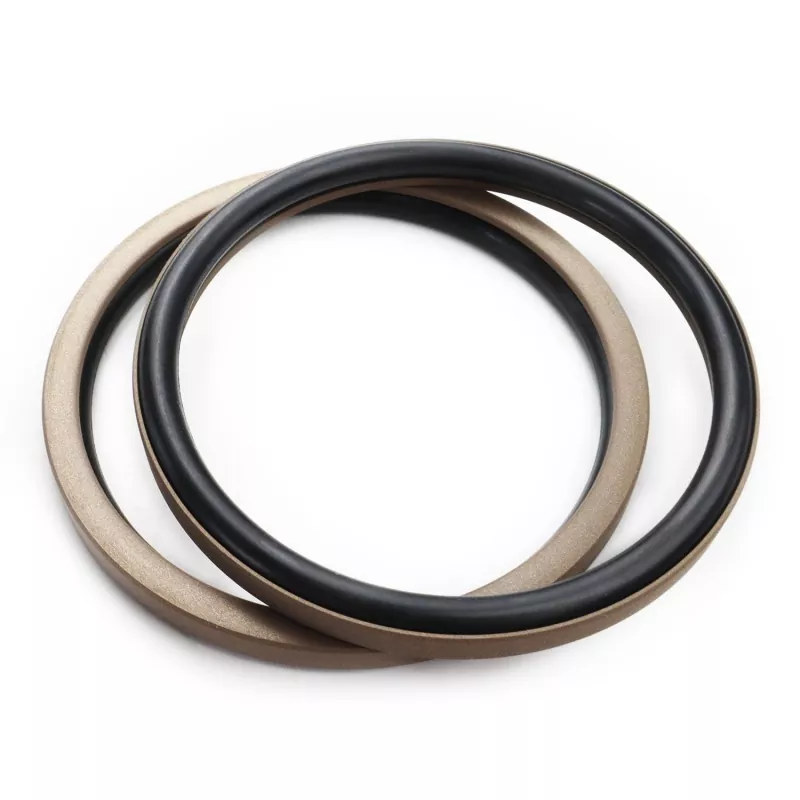

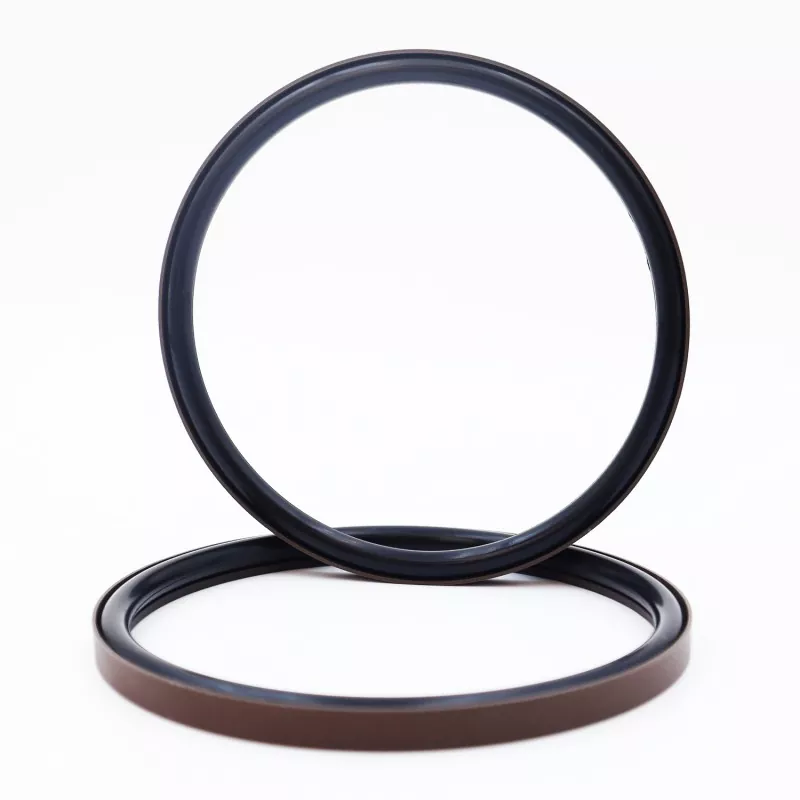

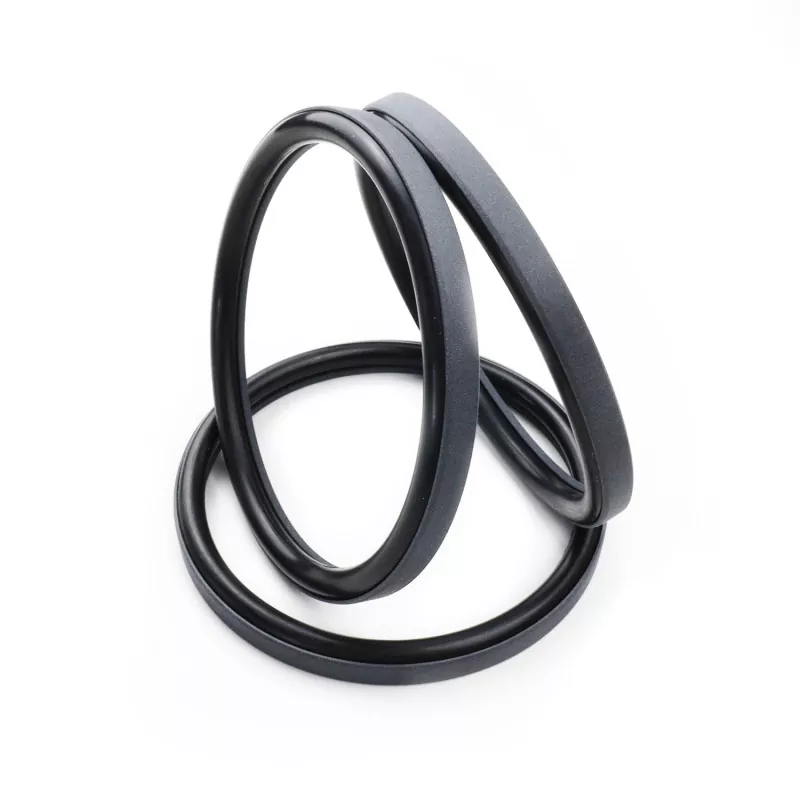

پسٹن کے لیے رائٹ اینگل کمبائنڈ سیل PTFE (یا PTFE کمپوزٹ) سے بنی دائیں زاویہ والی سگ ماہی کی انگوٹھی اور ایک ربڑ O-ring پر مشتمل ہے۔ یہ ہائیڈرولک اور نیومیٹک ریسیپروکیٹنگ ایپلی کیشنز میں سنگل ایکٹنگ سگ ماہی کے لیے ڈیزائن کیا گیا ہے۔ اسے RC51 اور RC52 سیریز میں ملاپ والے O-ring (GB1235 معیار کے مطابق) کی بنیاد پر درجہ بندی کیا گیا ہے۔ دائیں زاویہ والی سگ ماہی کی انگوٹھی میں ایک پتلی ہونٹ کا ڈیزائن ہے جو بہترین فالو اپ معاوضے کی صلاحیتوں کو پیش کرتا ہے، جس کے نتیجے میں سگ ماہی کی اعلی کارکردگی ہوتی ہے۔
پروڈکٹ رگڑ کا کم گتانک اور کم سے کم بریک آؤٹ رگڑ پیش کرتا ہے۔ یہ متوازن متحرک اور جامد رگڑ کو یقینی بناتا ہے، "اسٹک سلپ" (جرک موشن) کے بغیر آسانی سے کام کرتا ہے، تیل سے پاک چکنا کرنے کے حالات کو سپورٹ کرتا ہے، اور طویل خدمت زندگی پر فخر کرتا ہے۔
اس کا کمپیکٹ ڈھانچہ معیاری نالیوں میں فٹ بیٹھتا ہے اور آسان تنصیب اور دیکھ بھال کی اجازت دیتا ہے، جس سے یہ مختلف ہائیڈرولک سلنڈروں کی پسٹن اسمبلیوں کے لیے سگ ماہی کا ایک بہترین انتخاب ہے۔
1. ہائیڈرولک اور نیومیٹک ایپلی کیشنز دونوں کے لیے موزوں؛
2. اعلی اور کم دباؤ والے ماحول میں سگ ماہی کی بہترین کارکردگی؛
3. کم رگڑ، کم سے کم بریک آؤٹ رگڑ، ہموار آپریشن، متوازن متحرک اور جامد رگڑ، اور کوئی اسٹک سلپ نہیں؛
4. طویل سروس کی زندگی؛ تیل سے پاک چکنا ایپلی کیشنز کے لیے موزوں؛
5. کمپیکٹ ڈیزائن؛ انسٹال اور برقرار رکھنے کے لئے آسان؛
حد کی اقدار ایک ساتھ نہیں ہونی چاہئیں۔
|
پریشر (MPa) |
درجہ حرارت (°C) |
رفتار m/s |
میڈیا |
|
≤70 |
-35 سے +100 (NBR O-ring کے ساتھ) |
≤6 |
معدنیات پر مبنی ہائیڈرولک تیل، آگ سے بچنے والے سیال (HFA/HFB)، گیسیں وغیرہ۔ |
|
-20 سے +180 (FKM O-ring کے ساتھ) |
1. ساتھ والے O-ring کے لیے مواد میں شامل ہیں: R01 Nitrile ربڑ (NBR)، R02 Fluoroelastomer (FKM) وغیرہ۔

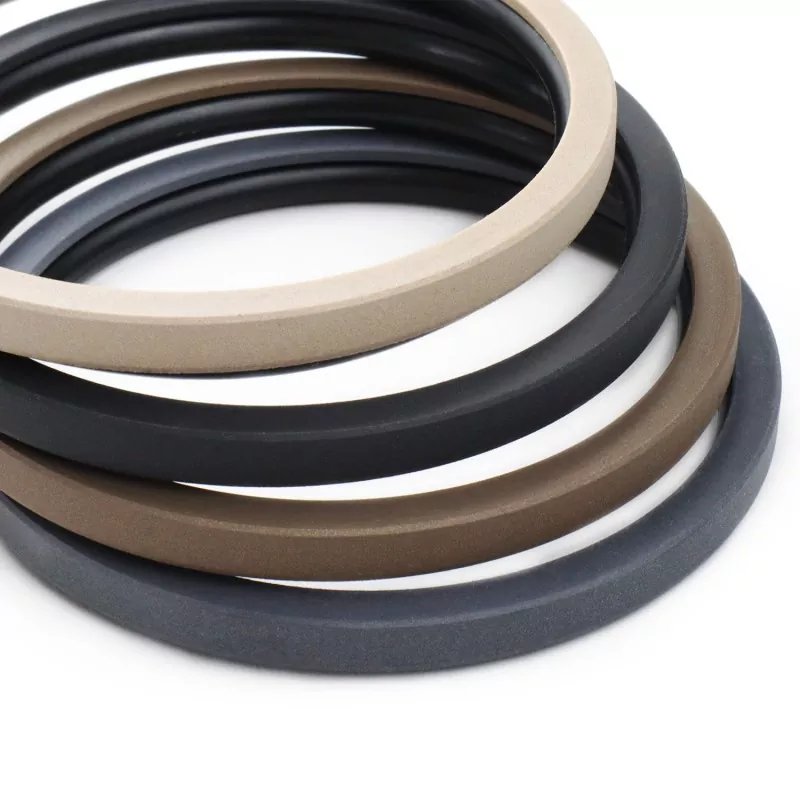

2. سگ ماہی کی انگوٹی مواد: معیاری مواد PTFE3; دیگر دستیاب اختیارات میں PTFE2، PTFE4، اور دیگر اعلیٰ کارکردگی والے پلاسٹک شامل ہیں۔
آرڈر ماڈل: RC51—80x70x7.6—PTFE3—R01
ماڈل - سلنڈر بور x نالی قطر x نالی کی چوڑائی | PTFE3: ترمیم شدہ PTFE میٹریل کوڈ | R01: O-ring میٹریل کوڈ
مخصوص حدود میں نردجیکرن دستیاب ہیں۔
|
معیاری ماڈل DH9 RC51 |
ہلکا بوجھ DH9 RC51-Q |
ہیوی ڈیوٹی DH9 RC51-Z |

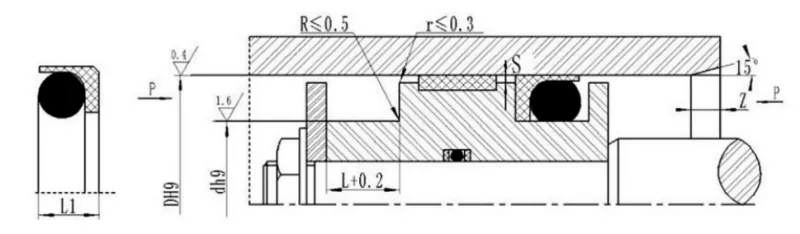

نالی کا قطر d h9 |
نالی کی چوڑائی L+0.2 |
مہر کی اونچائی L1 |
ریڈیل کلیئرنس Smax |
چمفر زمین |
O- انگوٹی تار قطر کرتے ہیں |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12.9~23.9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49.9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
12.9~23.9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
نوٹس:1. لائٹ ڈیوٹی سیریز کو 30 ملی میٹر سے زیادہ چوڑے بند نالیوں میں نصب کرنا آسان ہے۔
2. بند نالیوں میں تنصیب کے بارے میں کمپنی سے مشورہ کریں۔
3. 40 MPa سے زیادہ دباؤ کے لیے، سیل بیس ایریا کے لیے H8/f8 فٹ برداشت کا استعمال کریں۔
