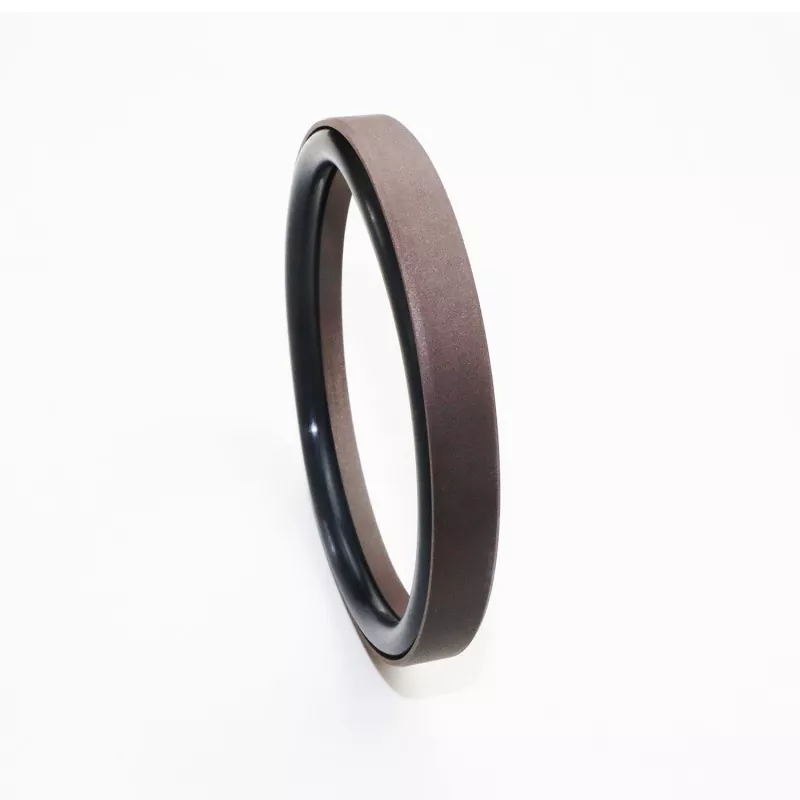

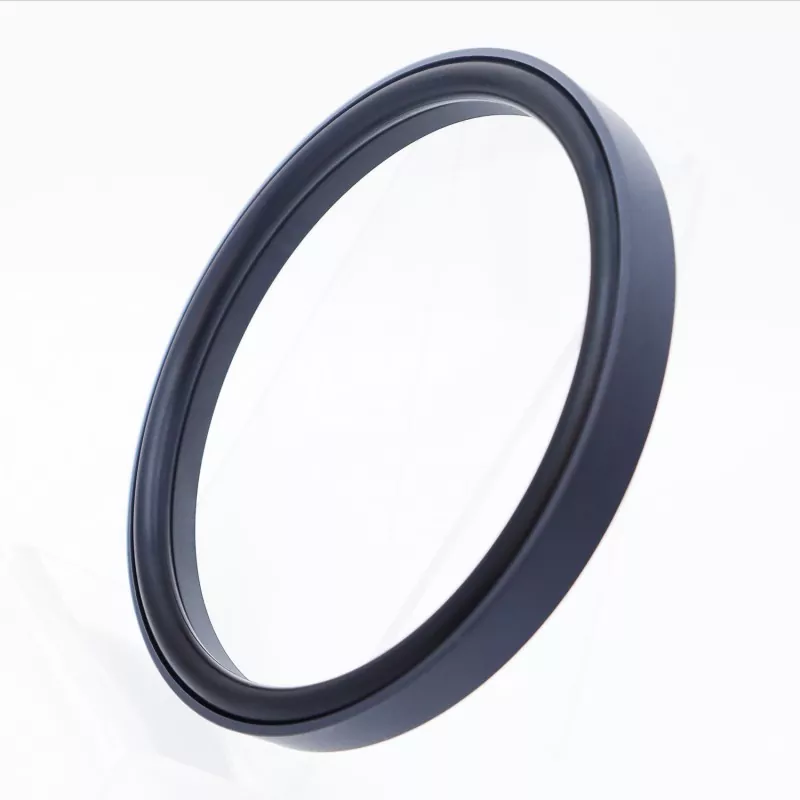

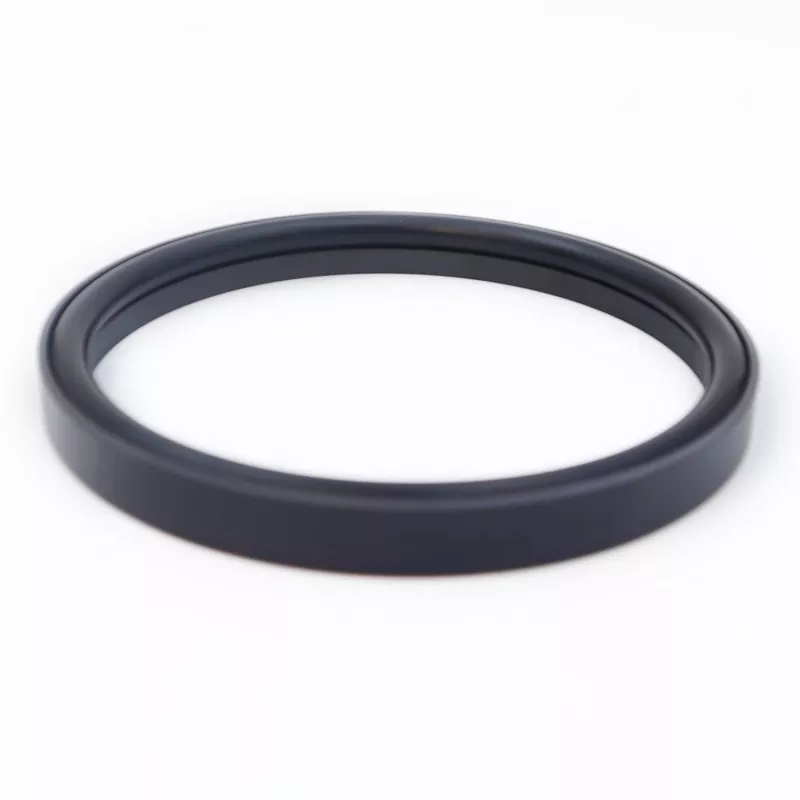

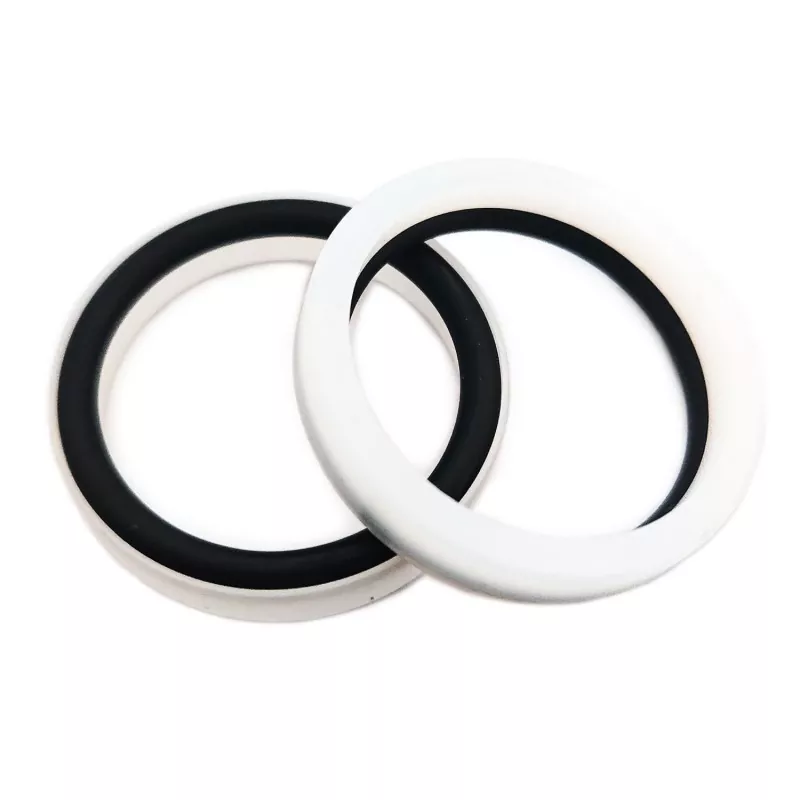

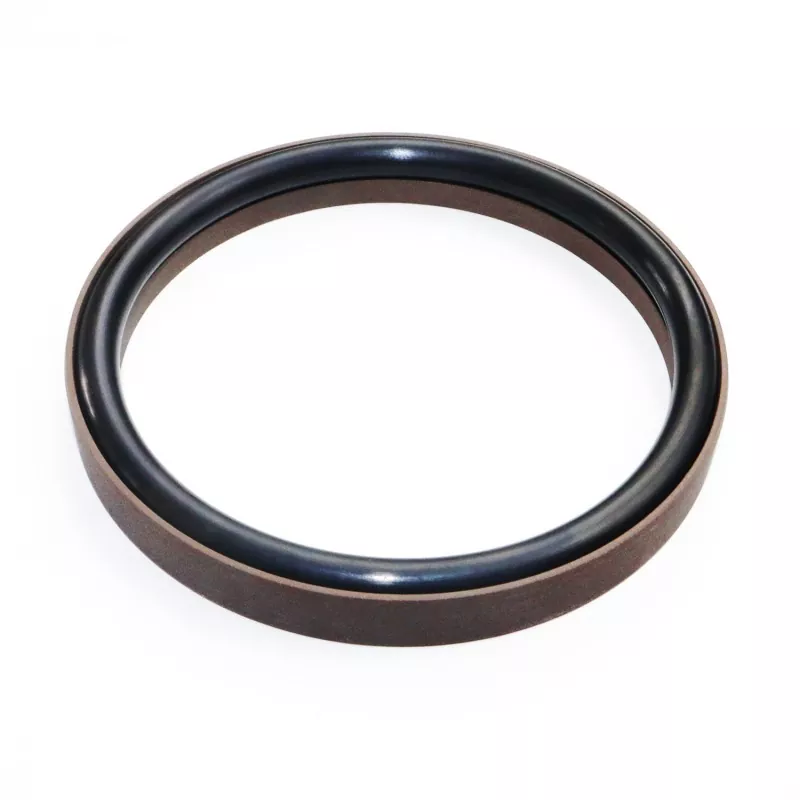

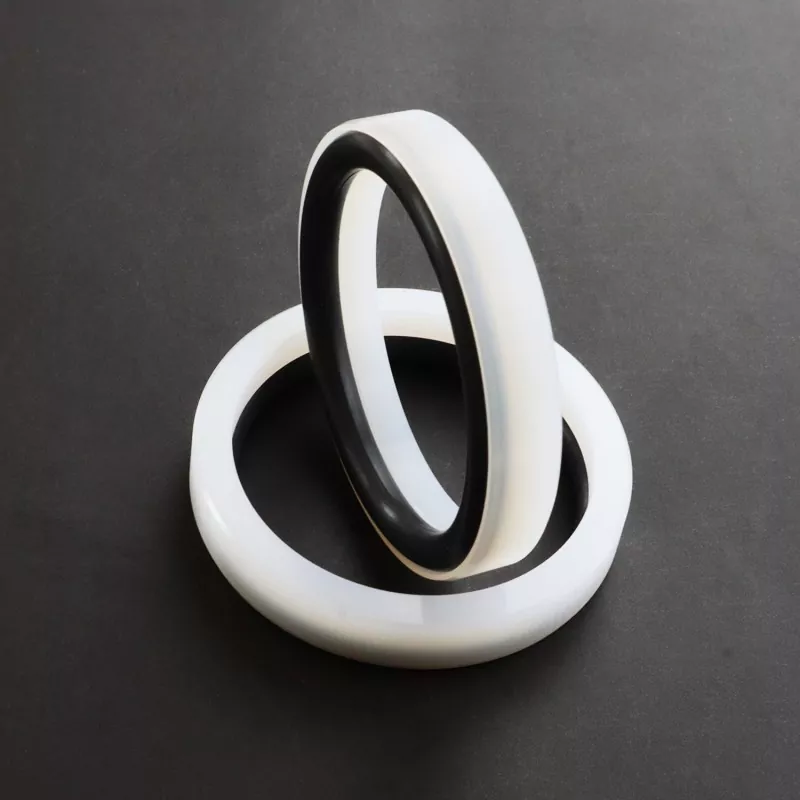

ریئنفورسڈ سٹیپ کمبائنڈ سیل فار راڈ (انتہائی ہائی پریشر اور واٹر بیسڈ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے) پی ٹی ایف ای (یا پی ٹی ایف ای کمپوزٹ) سے بنی ایک مضبوط دائیں زاویہ والی سگ ماہی کی انگوٹھی اور ایک ربڑ O-رنگ پر مشتمل ہے۔ یہ RC58 اور RC59 سیریز میں دستیاب ہے، استعمال شدہ مخصوص O-ring پر منحصر ہے (GB1235 معیار کے مطابق)۔ یہ کم رگڑ کی کارکردگی پیش کرتا ہے—شروع میں صفر مزاحمت کو یقینی بناتا ہے اور بغیر اسٹک سلپ کے ہموار باہم حرکت کرتا ہے—اور تیل سے پاک ماحول میں طویل مدتی آپریشن کے لیے موزوں ہے، اس طرح سامان کی خرابی کے امکانات کو نمایاں طور پر کم کرتا ہے اور دیکھ بھال کے اخراجات کو کم کرتا ہے۔
سگ ماہی کی انگوٹھی کی بہتر موٹائی کی بدولت، پانی یا دیگر کم چپکنے والی میڈیا کے ساتھ استعمال ہونے پر بھی مہر مؤثر طریقے سے کام کرتی ہے۔ مضبوط سگ ماہی کی انگوٹی کا ساختی ڈیزائن اعلی اور انتہائی اعلی دباؤ کے خلاف اس کی مزاحمت کو بھی بڑھاتا ہے۔ عام طور پر، یہ مہر بند نالی میں نصب نہیں کیا جا سکتا.
1. کم رگڑ: کم سے کم آغاز مزاحمت، ہموار حرکت، مساوی متحرک اور جامد رگڑ، اور کوئی اسٹک سلپ نہیں؛
2. طویل سروس کی زندگی: تیل سے پاک پھسلن ایپلی کیشنز کے لیے موزوں؛
3. ہائی پریشر اور انتہائی ہائی پریشر کے نظام کو سیل کرنے کے ساتھ ساتھ کم واسکاسیٹی میڈیا جیسے پانی کے لیے موزوں ہے۔
حد کی اقدار ایک ساتھ نہیں ہونی چاہئیں۔
|
پریشر (MPa) |
درجہ حرارت (°C) |
رفتار m/s |
میڈیا |
|
≤200 |
-35 سے +100 (NBR O-ring کے ساتھ) |
≤6 |
معدنیات پر مبنی ہائیڈرولک تیل، آگ سے بچنے والے سیال (HFA/HFB)، پانی، وغیرہ۔ |
|
-20 سے +200 (FKM O-ring کے ساتھ) |
1. ہم آہنگ O-ring مواد میں شامل ہیں: RO1 Nitrile ربڑ (NBR)، RO2 Fluoroelastomer (FKM) وغیرہ۔
2. سگ ماہی کی انگوٹی مواد: معیاری مواد PTFE3; متبادل مواد میں PTFE2، PTFE4، اور دیگر اعلی کارکردگی والے پلاسٹک شامل ہیں۔
آرڈر ماڈل: RC58—80x69.2x10.5—PTFE3—R01
ماڈل - بور قطر x نالی قطر x نالی کی چوڑائی | PTFE3 - ترمیم شدہ PTFE میٹریل کوڈ | R01 - O-ring میٹریل کوڈ
پیرامیٹر کی حد کے اندر وضاحتیں دستیاب ہیں۔
|

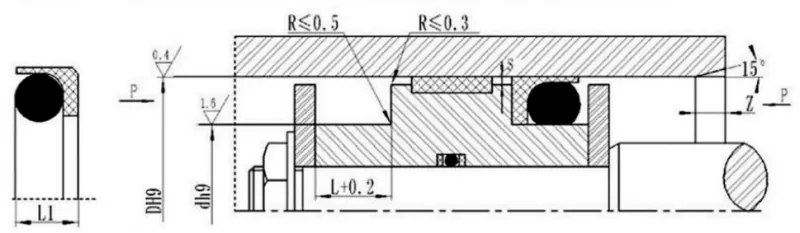

معیاری ماڈل DH9 RC58 |
ہلکا بوجھ DH9 RC58-Q |
ہیوی ڈیوٹی DH9 RC58-Z |
نالی کا قطر d h9 |
نالی کی چوڑائی L+0.2 |
مہر کی اونچائی L1 |
کونے کا رداس Rmax |
ریڈیل کلیئرنس Smax |
چمفر زمین |
O-رنگ تار قطر کرو |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
نوٹ: 60 ایم پی اے کے دباؤ کے لیے، سیل بیس ایریا پر H8/f8 فٹ ٹولرنس استعمال کیا جاتا ہے۔ انتہائی ہائی پریشر سگ ماہی کے لیے، Smax <0.05۔
GB1235 O-rings کے ساتھ ہم آہنگ؛ مخصوص پیرامیٹر کی حد کے اندر کسی بھی سائز کی فراہمی کی جا سکتی ہے۔
|
یپرچر کی حد ڈی ایچ 9 |
نالی کا قطر d h9 |
نالی کی چوڑائی L+0.2 |
ریڈیل کلیئرنس Smax |
کونے کا رداس Rmax |
چمفر زمین |
O-رنگ تار قطر کرو |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
