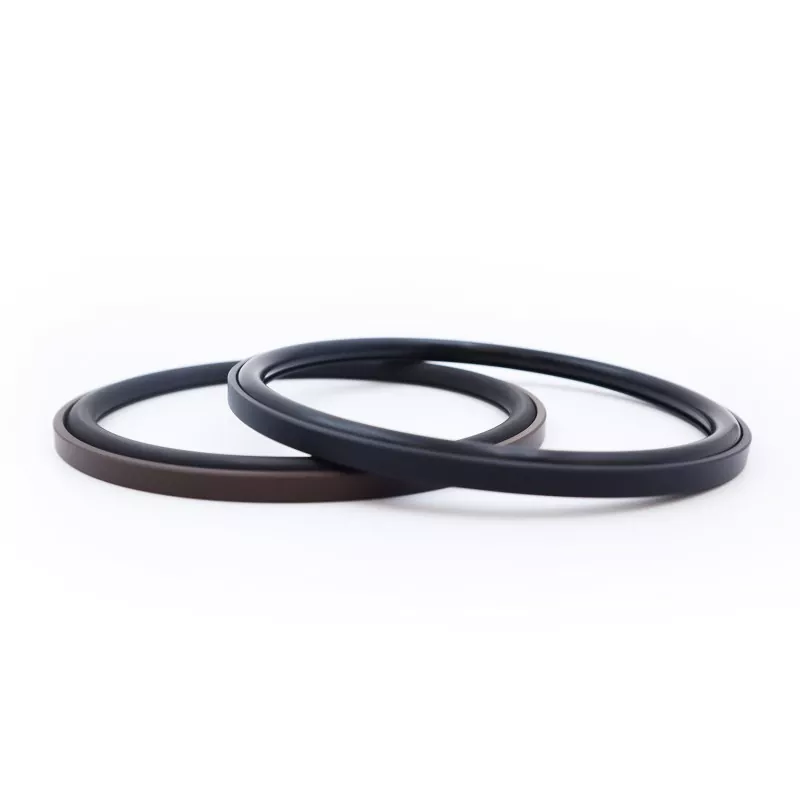

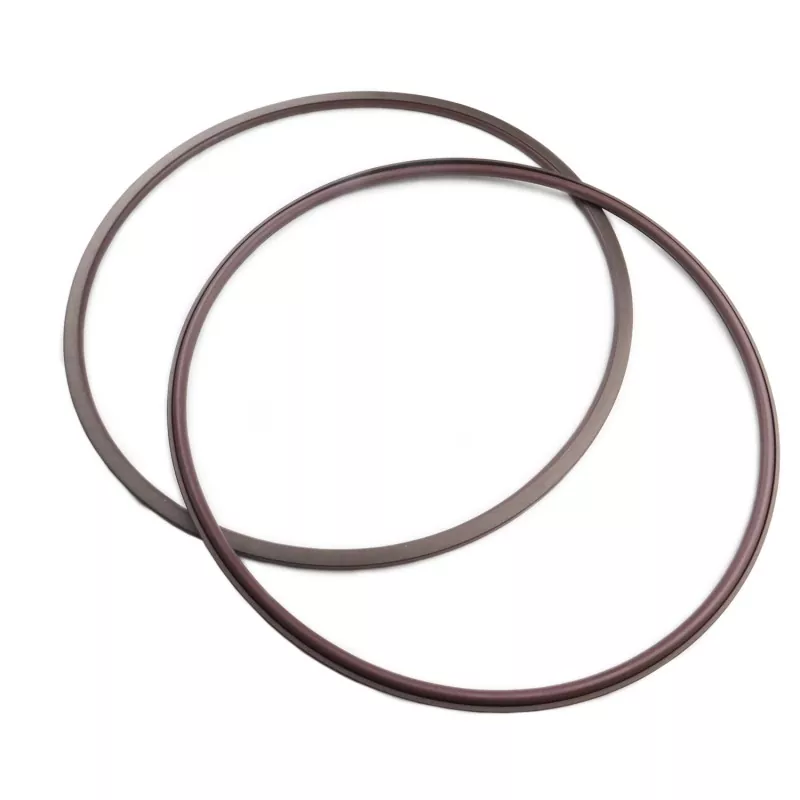

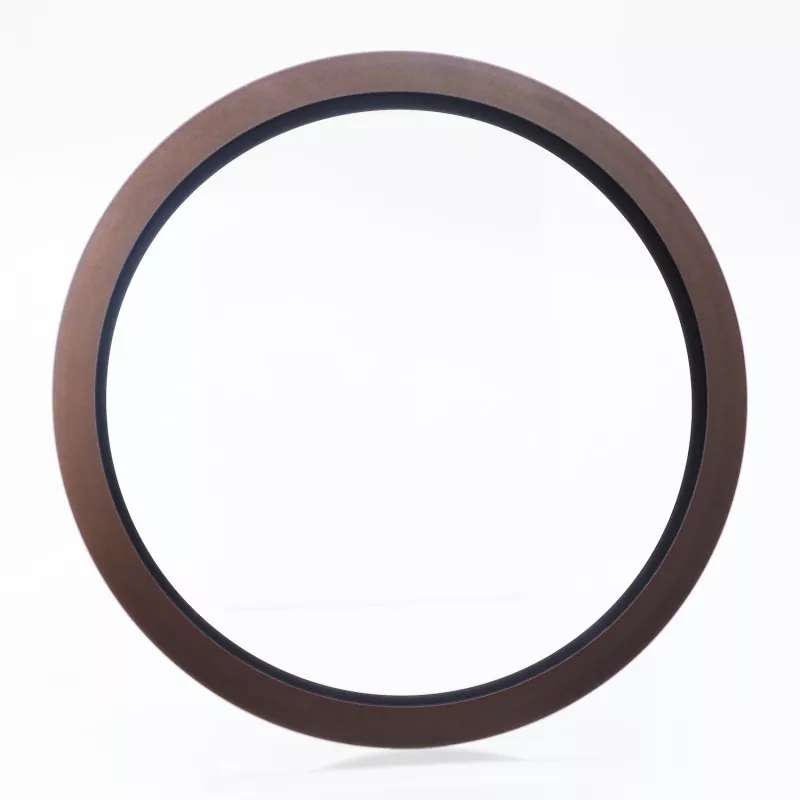

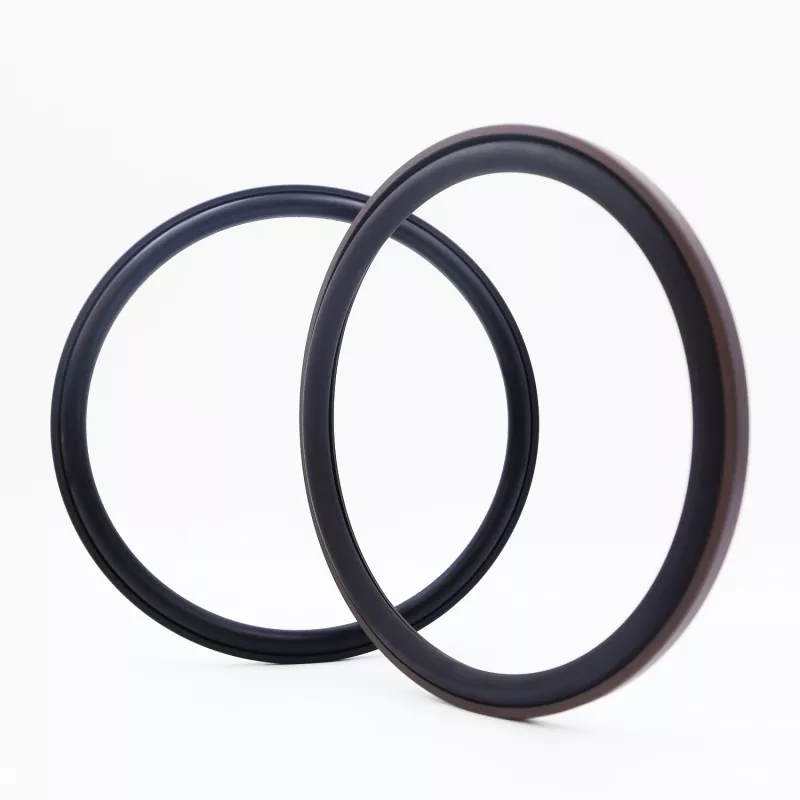

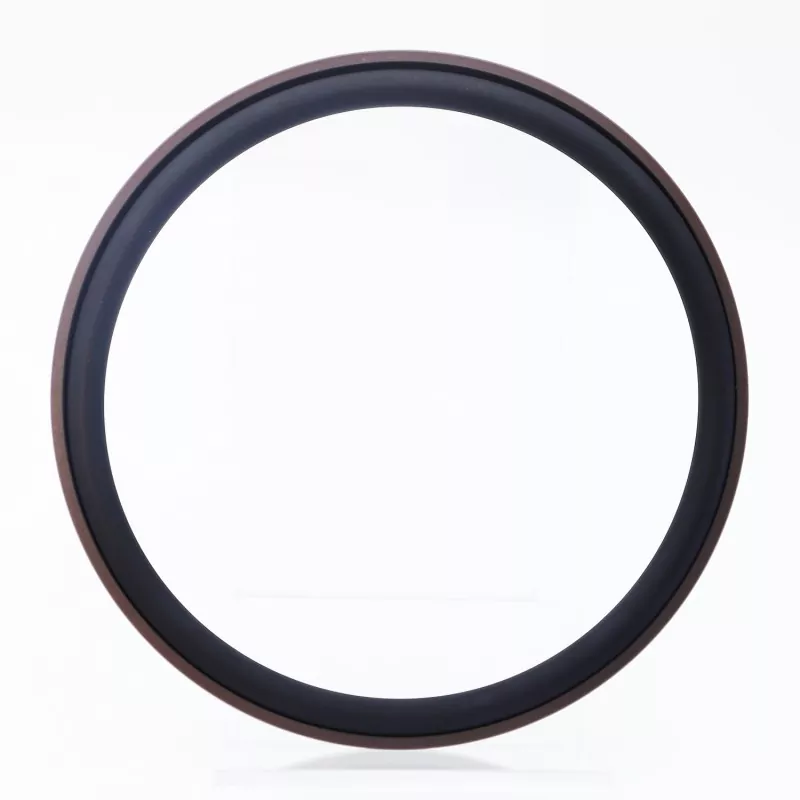

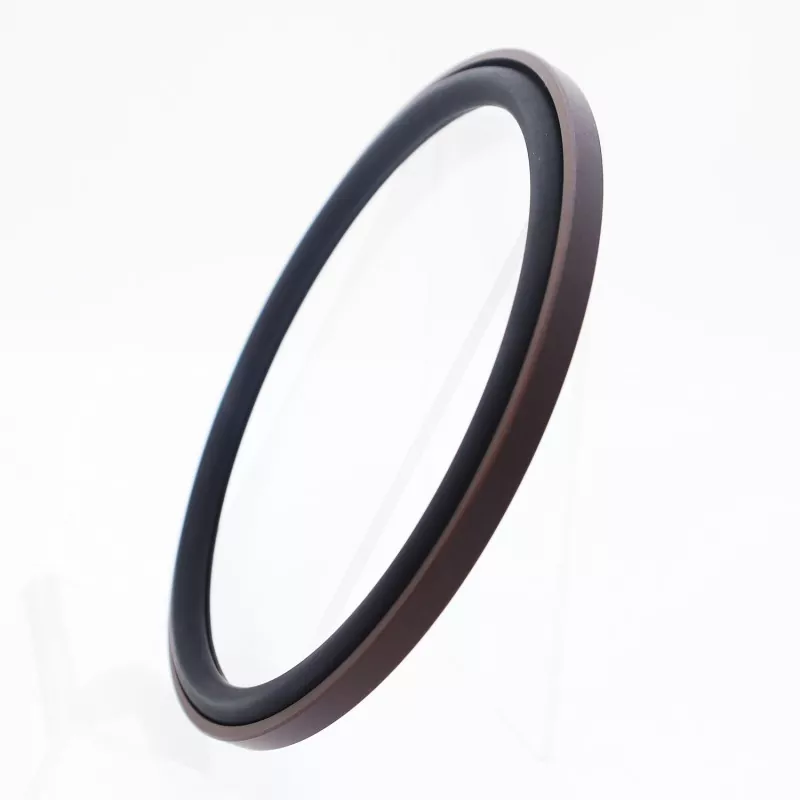

Axial Step Combined Seal ایک دائیں زاویہ والی سگ ماہی کی انگوٹھی پر مشتمل ہے جو بھرے ہوئے PTFE اور ربڑ کی O-ring سے بنی ہے۔ یہ یک طرفہ جامد سگ ماہی ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے، جیسے کہ محوری (اختتام کا چہرہ) اور فلینج سیل۔ اس میں لمبی سروس لائف، بہترین سگ ماہی کارکردگی، زیادہ اور انتہائی ہائی پریشروں کے خلاف مزاحمت، اور ایک کمپیکٹ ساختی اثرات شامل ہیں۔ یہ واٹر پریشر سگ ماہی ایپلی کیشنز کے لیے بھی موزوں ہے۔ یہ دو ورژن میں دستیاب ہے: RC2871-A (اندرونی دباؤ کے لیے) اور RC2871-B (بیرونی دباؤ کے لیے)۔
مؤثر سگ ماہی O-رنگ کے پری کمپریشن سے پیدا ہونے والی مسلسل گرفت کی قوت کے ذریعے حاصل کی جاتی ہے، جو خود کو توانائی بخشنے والا سگ ماہی اثر فراہم کرتی ہے جہاں درمیانے درجے کے دباؤ کے بڑھنے پر سگ ماہی کی کارکردگی بہتر ہوتی ہے۔ سگ ماہی کی انگوٹی کی طرف فلینجڈ ڈیزائن مؤثر طریقے سے O-ring کے اخراج کو روکتا ہے، جس سے یہ پانی کے دباؤ والے ماحول کے ساتھ ہم آہنگ رہتے ہوئے ہائی پریشر اور انتہائی ہائی پریشر کے حالات کو آسانی سے سنبھال سکتا ہے۔
|
پریشر (MPa) |
درجہ حرارت (°C) |
رفتار (m/s) |
درمیانہ |
|
≤300 |
-35 سے +100 (NBR O-ring کے ساتھ) |
- |
ہائیڈرولک تیل، ایملشن، پانی، وغیرہ |
|
-20 سے +200 (FKM O-ring کے ساتھ) |
یہ مہر دائیں زاویہ والی PTFE سگ ماہی کی انگوٹھی اور O-ring پر مشتمل ہے۔ O-ring پری کمپریشن فراہم کرتا ہے، جس سے مہر حاصل کرنے کے لیے کلیمپنگ فورس کی ضرورت ہوتی ہے۔ دباؤ کے تحت، یہ کلیمپنگ فورس بڑھ جاتی ہے—یعنی دباؤ جتنا زیادہ ہوگا، سگ ماہی کی کارکردگی اتنی ہی بہتر ہوگی۔ سلیپر کی انگوٹھی کے سائیڈ فلینج ڈیزائن کی بدولت، O-رنگ کو باہر نکلنے سے روکا جاتا ہے، جس سے مہر زیادہ دباؤ کو برداشت کر سکتی ہے۔
پیرامیٹر رینج کے اندر تمام وضاحتیں دستیاب ہیں۔
|

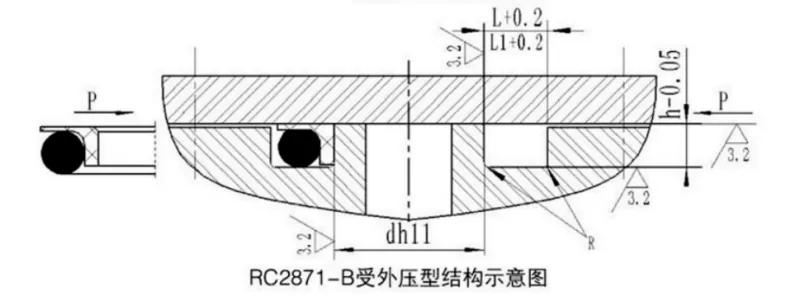

بیرونی قطر کی حد ڈی ایچ 11 |
نالی کی گہرائی h-0.05 |
نالی کی چوڑائی L+0.2 |
نالی کی چوڑائی L1 + 0.2 پریشر> 80 ایم پی اے |
کونے کا رداس Rmax |
O-رنگ تار قطر کرو |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
پیرامیٹر رینج کے اندر تمام وضاحتیں دستیاب ہیں۔
|

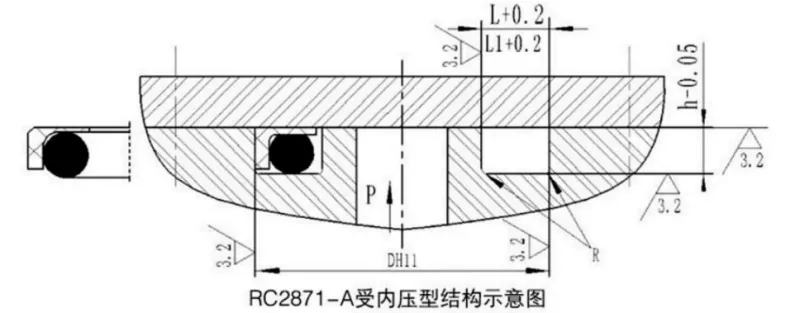

اندرونی قطر کی حد ڈی ایچ 11 |
نالی کی گہرائی h-0.05 |
نالی کی چوڑائی L+0.2 |
نالی کی چوڑائی L1 + 0.2 پریشر> 80 ایم پی اے |
کونے کا رداس Rmax |
O-رنگ تار قطر کرو |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
