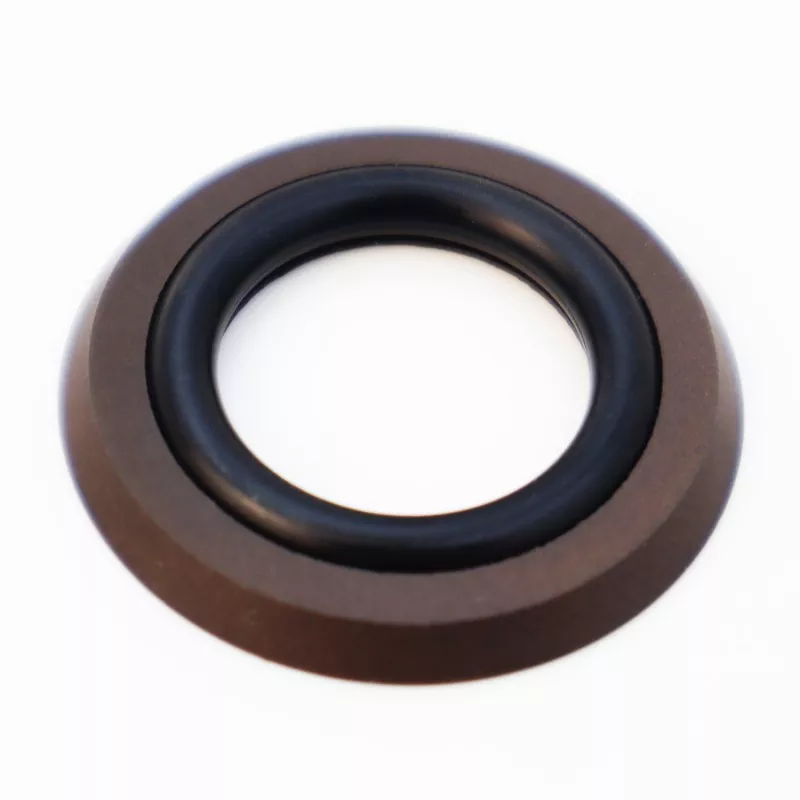

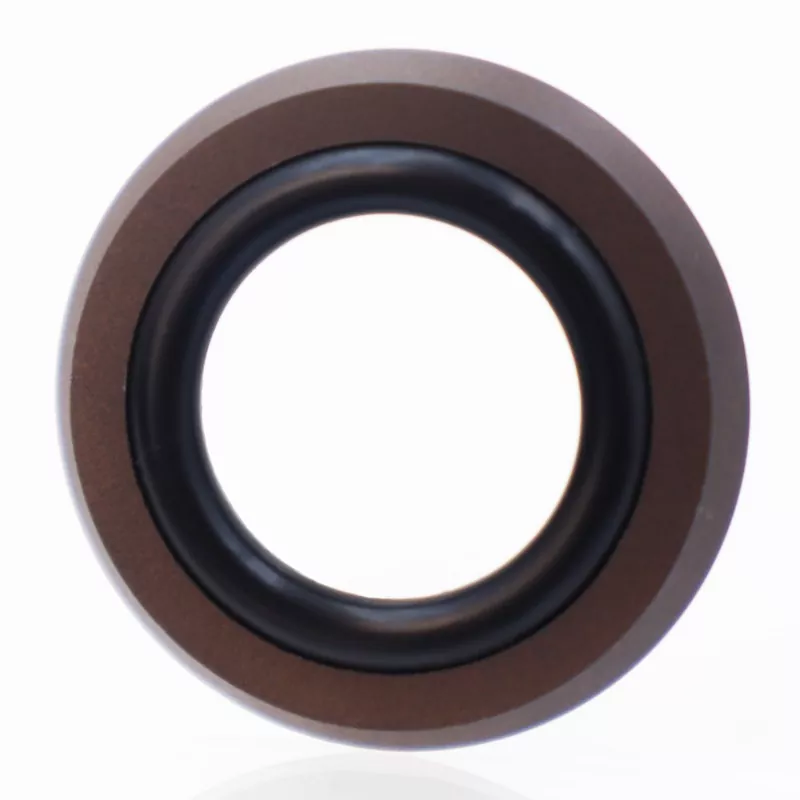

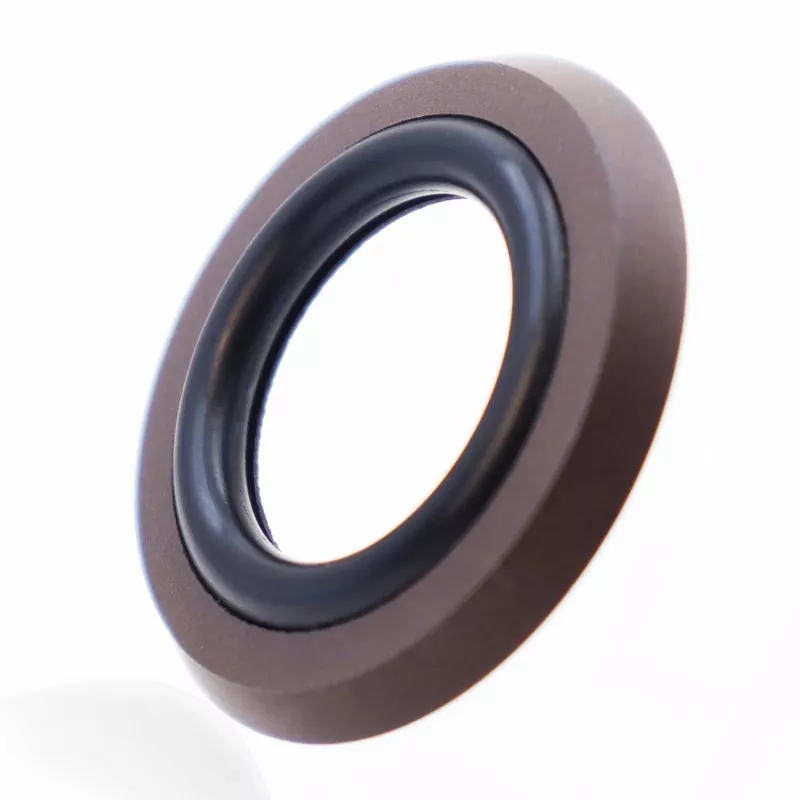

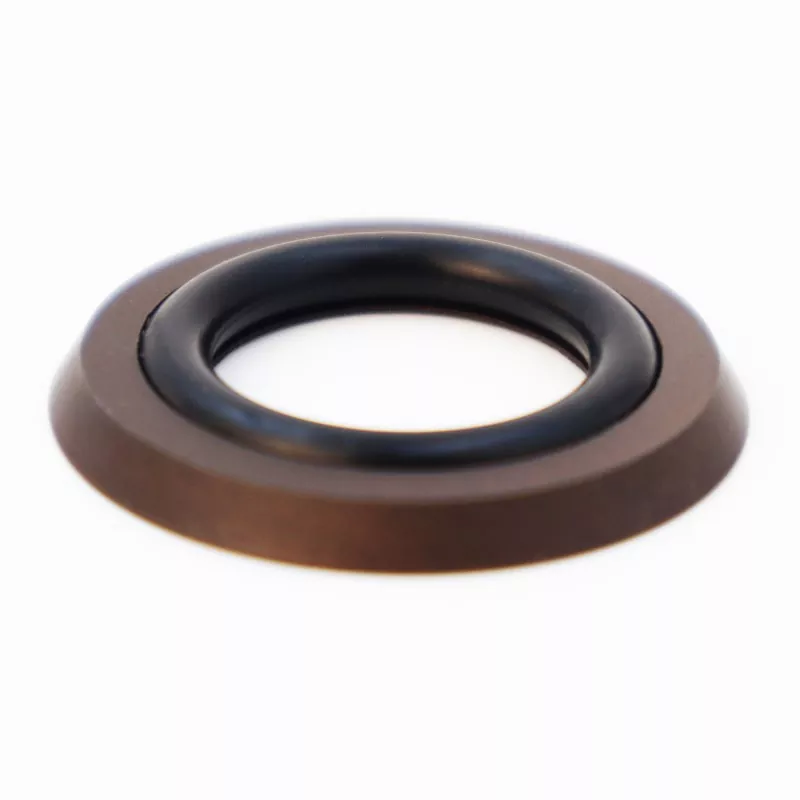

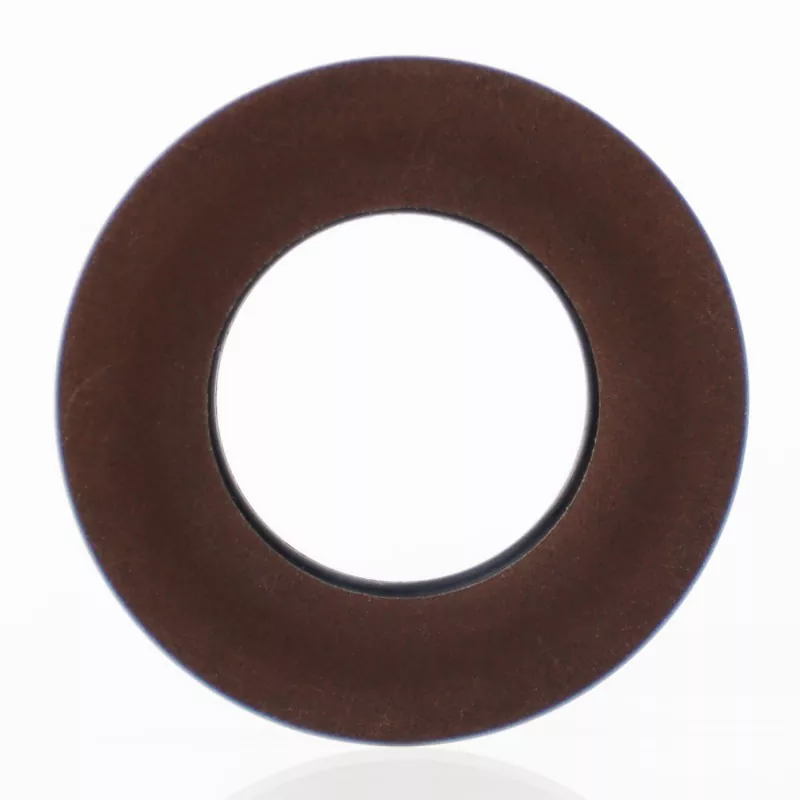

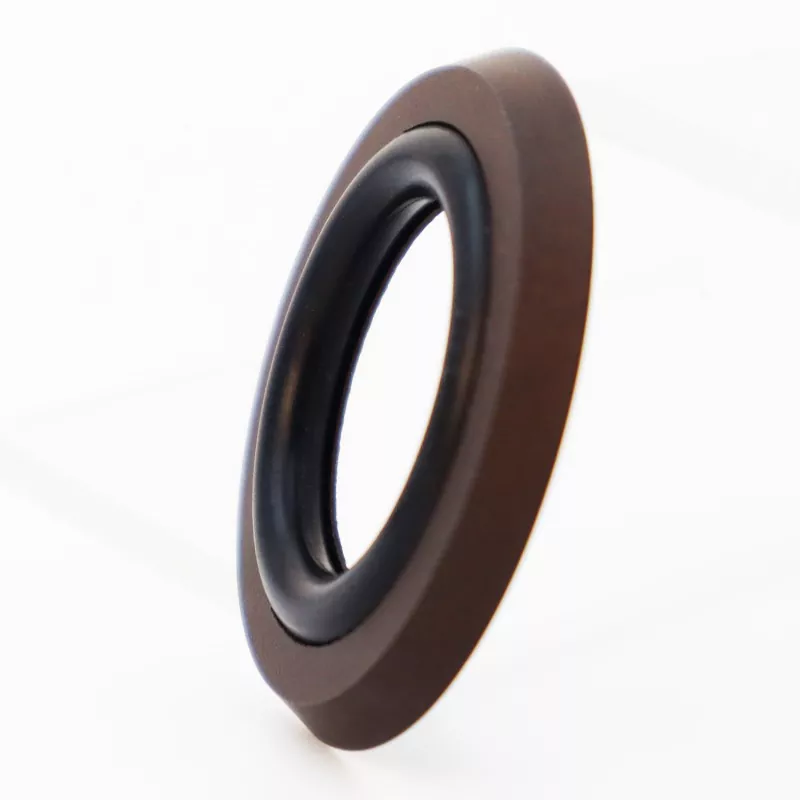

Axial Foot Type Combined Seal میں فٹ کی شکل کی سگ ماہی کی انگوٹھی ہوتی ہے جو بھرے ہوئے PTFE اور ربڑ کی O-ring سے بنی ہوتی ہے۔ یہ یک طرفہ جامد سگ ماہی ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے، جیسے کہ محوری (اختتام کا چہرہ) اور فلینج سیل۔ اہم خصوصیات میں طویل سروس لائف، بہترین سگ ماہی کارکردگی، زیادہ اور انتہائی ہائی پریشروں کے خلاف مزاحمت، اور ایک کمپیکٹ ڈیزائن شامل ہے جس میں تنصیب کی کم سے کم جگہ کی ضرورت ہوتی ہے۔ یہ ہائیڈرولک سگ ماہی ایپلی کیشنز کے لئے بھی موزوں ہے۔ دو ورژن میں دستیاب ہے: RC2875-A (اندرونی دباؤ کے لیے) اور RC2875-B (بیرونی دباؤ کے لیے)۔
اس کا کمپیکٹ ڈھانچہ تنگ تنصیبی نالیوں میں فٹ بیٹھتا ہے، جو سامان کے رساو کے خطرے کو نمایاں طور پر کم کرتا ہے۔ تفصیلات کی ایک پوری رینج اسٹاک میں دستیاب ہے، اور ہم عالمی خریداروں سے پوچھ گچھ اور نمونے کے آرڈرز کا خیرمقدم کرتے ہیں۔
|
پریشر (MPa) |
درجہ حرارت (°C) |
رفتار (m/s) |
درمیانہ |
|
≤60 |
-35 سے +100 (NBR O-ring کے ساتھ) |
≤6 |
معدنیات پر مبنی ہائیڈرولک تیل، آگ سے بچنے والے سیال (HFA/HFB)، پانی، وغیرہ۔ |
|
-20 سے +200 (FKM O-ring کے ساتھ) |
یہ مہر ایک ترمیم شدہ PTFE مہر کی انگوٹھی پر مشتمل ہے جس میں پاؤں کے سائز کا پروفائل اور ایک O-ring ہے۔ دباؤ کے تحت، مہر کی گرفت کی قوت بڑھ جاتی ہے—یعنی دباؤ جتنا زیادہ ہوگا، سگ ماہی کی کارکردگی اتنی ہی بہتر ہوگی۔ سلائیڈ رِنگ کے فٹ کے سائز کے سائیڈ فلانج ڈیزائن کی بدولت، O-رنگ کو باہر نکلنے سے روکا جاتا ہے، جس سے مہر زیادہ اور انتہائی ہائی پریشر کو برداشت کر سکتی ہے۔
پیرامیٹر رینج کے اندر تمام وضاحتیں دستیاب ہیں۔
|

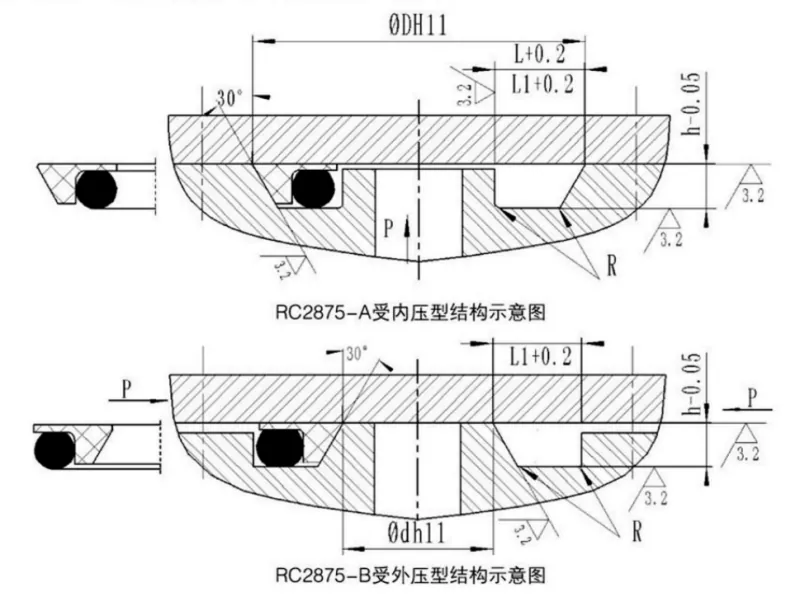

بیرونی قطر کی حد ڈی ایچ 11 |
نالی کی گہرائی h-0.05 |
نالی کی چوڑائی L+0.2 |
نالی کی چوڑائی L1 + 0.2 پریشر> 100 ایم پی اے |
کونے کا رداس Rmax |
O-رنگ تار قطر کرو |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
پیرامیٹر رینج کے اندر تمام وضاحتیں دستیاب ہیں۔
|
اندرونی قطر کی حد ڈی ایچ 11 |
نالی کی گہرائی h-0.05 |
نالی کی چوڑائی L+0.2 |
نالی کی چوڑائی L1 + 0.2 پریشر> 100 ایم پی اے |
کونے کا رداس Rmax |
O-رنگ تار قطر کرو |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
