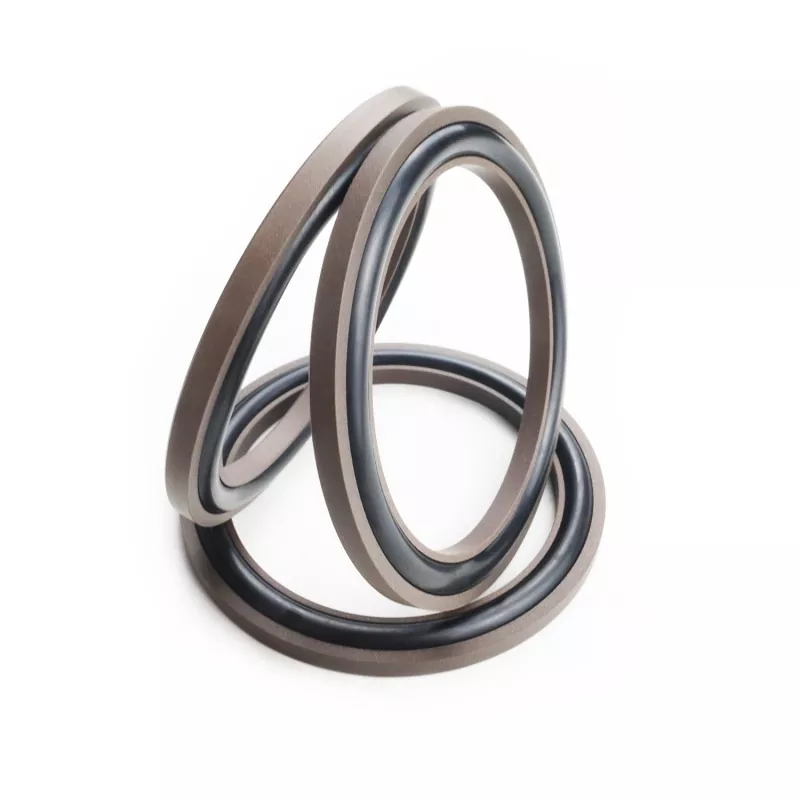

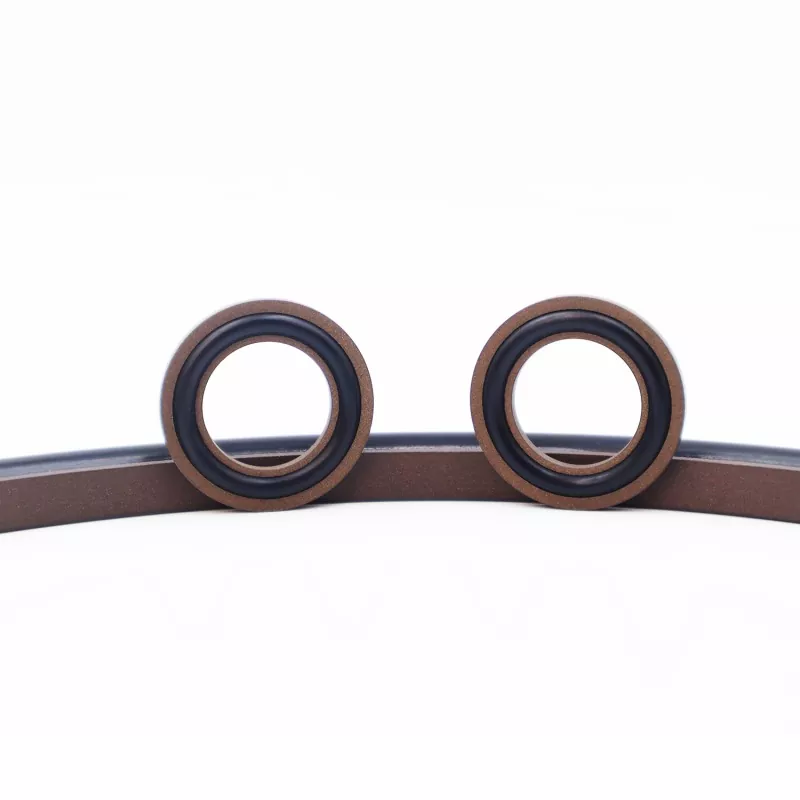

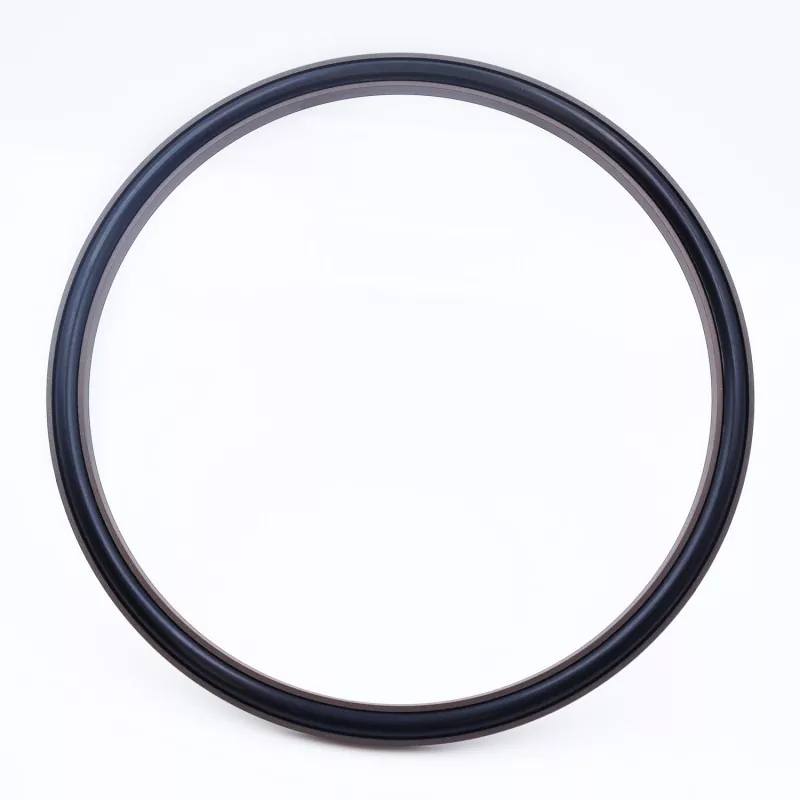

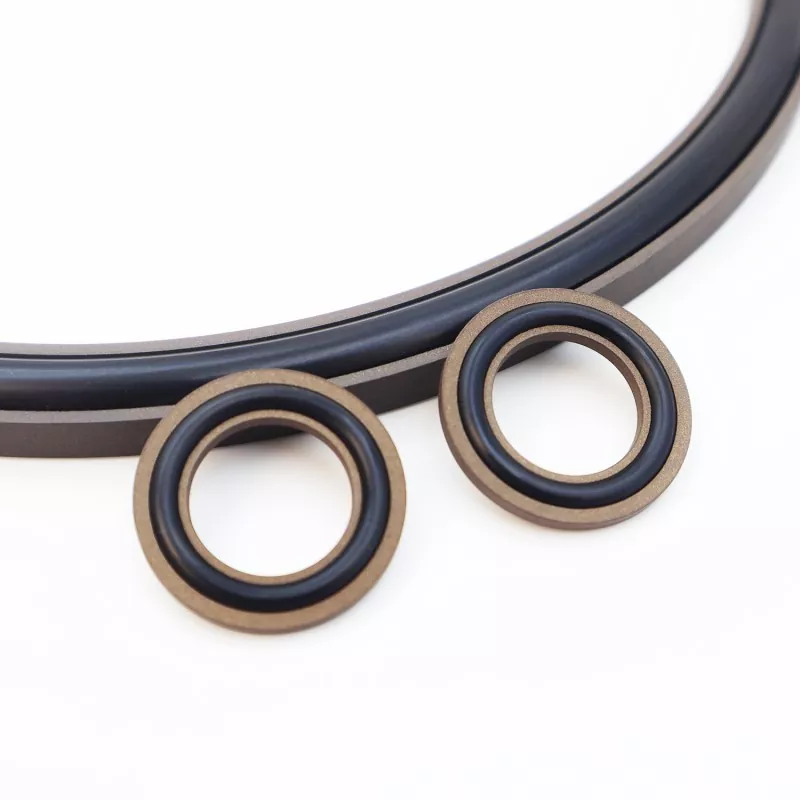

Axial C-Type Combined Seal پر مشتمل C-shaped سگ ماہی کی انگوٹھی جو بھرے PTFE اور ربڑ کی O-ring سے بنی ہے۔ یہ جامد سگ ماہی ایپلی کیشنز جیسے محوری (اختتام کا چہرہ) اور فلینج سیل کے لیے ڈیزائن کیا گیا ہے۔ اہم خصوصیات میں طویل سروس لائف، بہترین سگ ماہی کارکردگی، ہائی پریشر مزاحمت، اور ایک کمپیکٹ ساختی نقش شامل ہیں۔ یہ ہائیڈرولک سگ ماہی ایپلی کیشنز کے لئے بھی موزوں ہے۔ دو ورژن میں دستیاب ہے: RC2872-A (اندرونی دباؤ کے لیے) اور RC2872-B (بیرونی دباؤ کے لیے)۔
کمپیکٹ ڈیزائن محدود جگہوں پر تنصیب کی سہولت فراہم کرتا ہے، طویل مدتی آپریشن کے دوران قابل اعتماد سگ ماہی اور توسیعی سروس کی زندگی کو یقینی بناتا ہے۔ سٹاک میں تفصیلات کی ایک مکمل رینج دستیاب ہے، عالمی خریداروں کو فراہم کردہ خدمات بشمول تکنیکی انتخاب، قیمت کی پوچھ گچھ، اور بلک آرڈرنگ۔
|
پریشر (MPa) |
درجہ حرارت (°C) |
رفتار (m/s) |
درمیانہ |
|
≤100 |
-35 سے +100 (NBR O-ring کے ساتھ) |
- |
ہائیڈرولک تیل، ایملشن، پانی، وغیرہ |
|
-20 سے +200 (FKM O-ring کے ساتھ) |

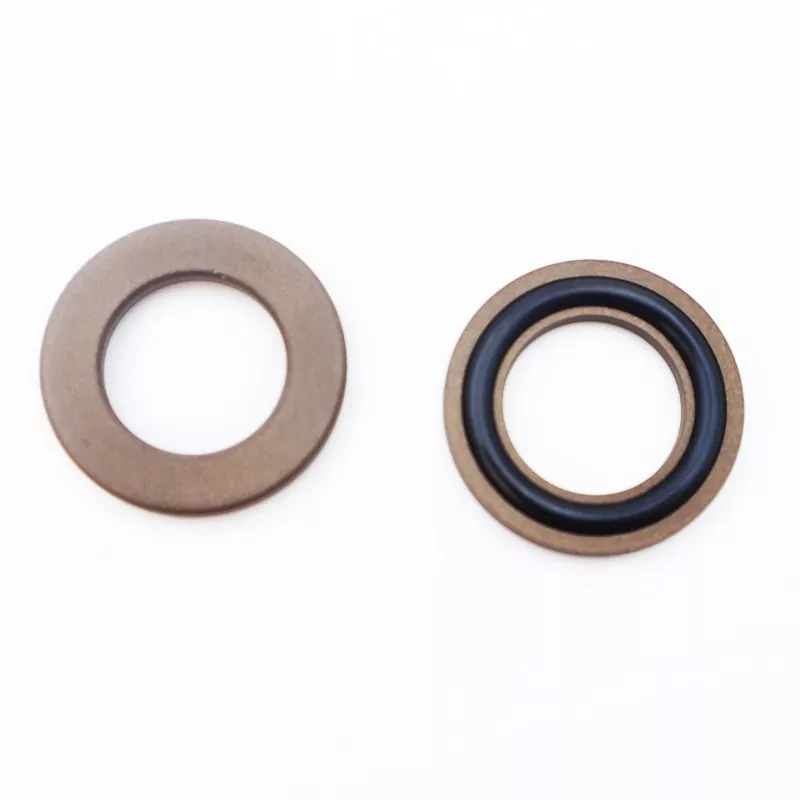

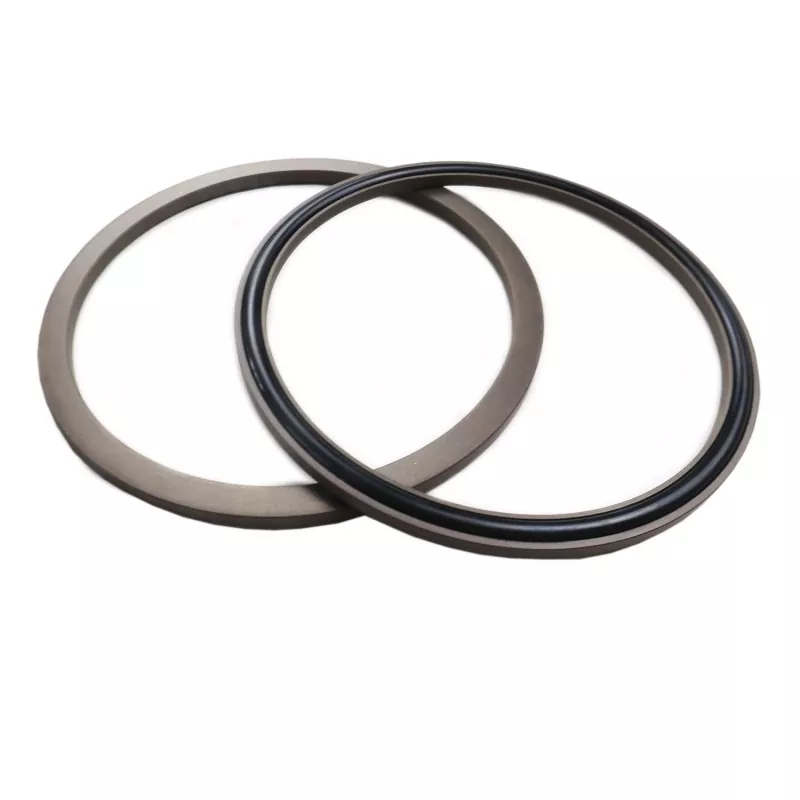

یہ مہر سی کے سائز کی PTFE سگ ماہی کی انگوٹھی اور ایک O-ring پر مشتمل ہے۔ O-ring پری کمپریشن فراہم کرتا ہے، جس سے مہر حاصل کرنے کے لیے کلیمپنگ فورس کی ضرورت ہوتی ہے۔ دباؤ کے تحت، یہ کلیمپنگ فورس بڑھ جاتی ہے- یعنی دباؤ بڑھنے کے ساتھ ہی مہر بہتر کارکردگی کا مظاہرہ کرتی ہے۔ چپل کی انگوٹی کے ڈبل فلینج ڈیزائن کی بدولت، O-رنگ کو باہر نکلنے سے روکا جاتا ہے، جس سے مہر زیادہ دباؤ کو برداشت کر سکتی ہے۔
پیرامیٹر رینج کے اندر تمام وضاحتیں دستیاب ہیں۔
|

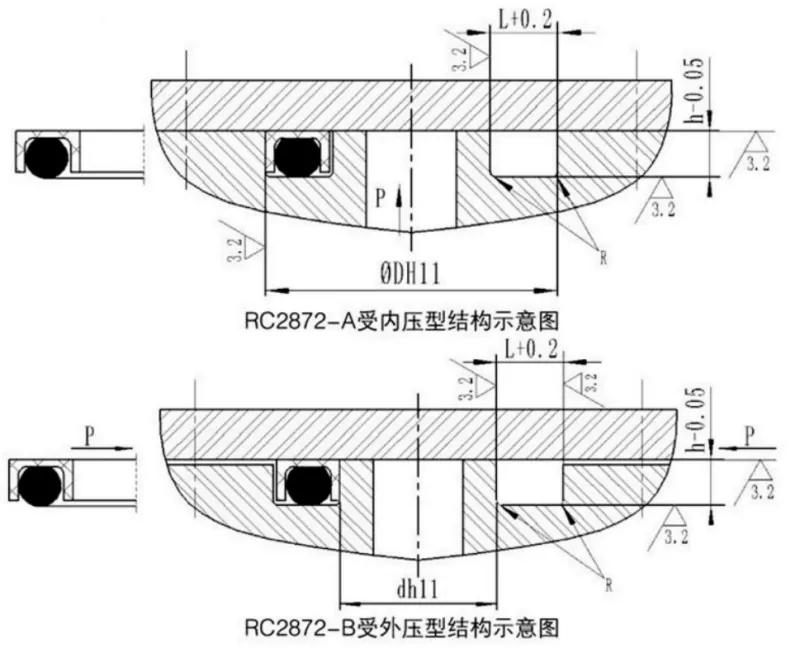

بیرونی قطر کی حد ڈی ایچ 11 |
نالی کی گہرائی h-0.05 |
نالی کی چوڑائی L+0.2 |
کونے کا رداس Rmax |
O-رنگ تار قطر کرو |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
پیرامیٹر رینج کے اندر تمام وضاحتیں دستیاب ہیں۔
|
اندرونی قطر کی حد d h11 |
نالی کی گہرائی h-0.05 |
نالی کی چوڑائی L+0.2 |
کونے کا رداس Rmax |
O-رنگ تار قطر کرو |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
