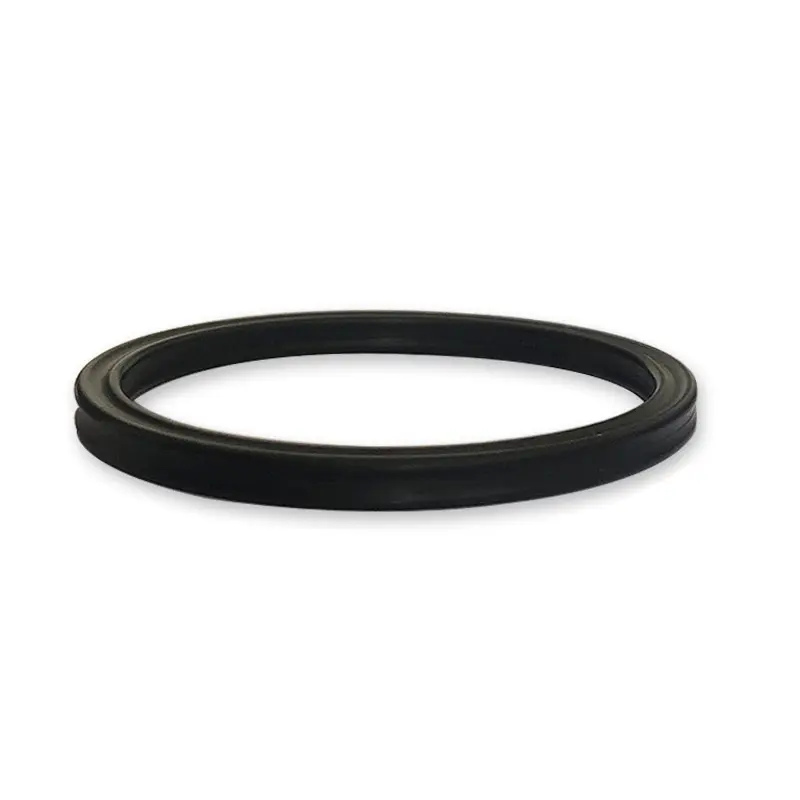

ستارے کے سائز کی سگ ماہی کی انگوٹھی

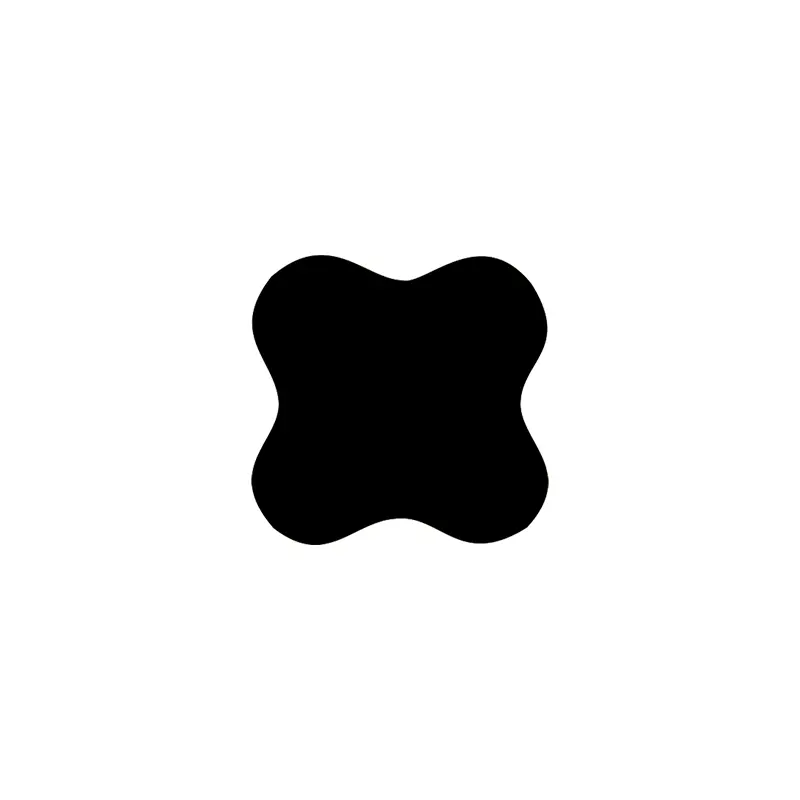

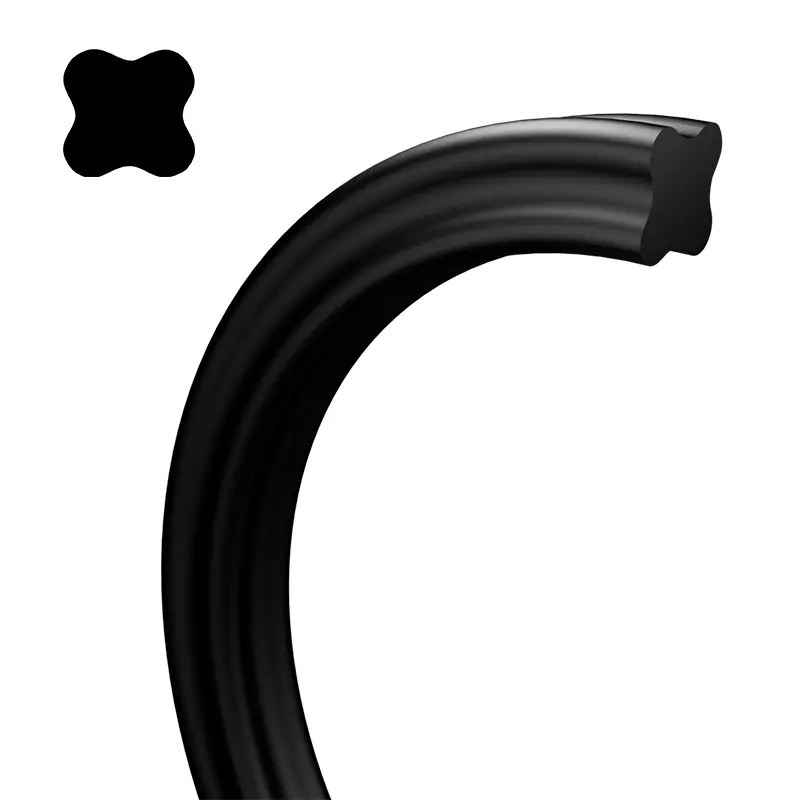

ستارے کی شکل میں سگ ماہی کی انگوٹھی ایک چار ہونٹ مہر ہے جس کی شکل X کی طرح ہے ، لہذا اسے ایکس رنگ بھی کہا جاتا ہے۔ یہ او رنگ کی بنیاد پر بہتری اور اضافہ ہے۔ اس کے کراس سیکشنل طول و عرض وہی ہیں جو امریکی AS568A معیار کے O- رنگ کی طرح ہیں ، اور یہ بنیادی طور پر O- رنگ کے استعمال کو تبدیل کرسکتا ہے۔

او رنگ کے مقابلے میں ، ستارے کے سائز کی سگ ماہی کی انگوٹھی سگ ماہی کے ہونٹوں کے مابین چکنا گہا کی تشکیل کرتی ہے ، جس میں ایک چھوٹی رگڑ مزاحمت اور ایک چھوٹی سی شروعاتی مزاحمت ہوتی ہے۔ چونکہ اس کا فلیش ایج کراس سیکشن کے مقعر حصے میں واقع ہے ، لہذا سگ ماہی کا اثر بہتر ہے۔ غیر سرکلر کراس سیکشن باہمی حرکت کے دوران مؤثر طریقے سے رولنگ رجحان سے پرہیز کرتا ہے۔

ستارے کے سائز کی سگ ماہی کی انگوٹھی کی درخواست کی حد بہت وسیع ہے۔ درجہ حرارت ، دباؤ اور درمیانے درجے کے مطابق مناسب مواد کا انتخاب کریں۔ ستارے کے سائز کی سگ ماہی کی انگوٹی کو دیئے گئے اطلاق کے مطابق ڈھالنے کے ل all ، تمام کام کرنے والے پیرامیٹرز کے مابین باہمی رکاوٹوں پر غور کیا جانا چاہئے۔ درخواست کی حد کا تعین کرتے وقت ، چوٹی کا درجہ حرارت ، مستقل کام کرنے والے درجہ حرارت اور آپریٹنگ سائیکل پر غور کرنا چاہئے۔ گھومنے والے مواقع میں ، رگڑ گرمی کی وجہ سے درجہ حرارت میں اضافے پر بھی غور کرنا چاہئے۔

یہ ایکس سائز کی سگ ماہی کی انگوٹی ایک خود سخت سگ ماہی عنصر ہے۔ ابتدائی حالت میں سگ ماہی کی قوت کمپریشن کی رقم اور مادے کی سختی پر منحصر ہے۔ جیسے جیسے سسٹم کے دباؤ میں اضافہ ہوتا ہے ، سگ ماہی کی انگوٹی کی کمپریشن اخترتی میں اضافہ ہوگا ، اور سگ ماہی کی کل قوت میں اضافہ ہوگا ، جس سے ایک قابل اعتماد مہر بن جائے گا۔

مصنوعات کی خصوصیات اور ایپلی کیشنز:

ستارے کے سائز کی سگ ماہی کی انگوٹھی کا انتخاب

جامد سگ ماہی یا باہمی لکیری تحریک

(1) سوراخ سگ ماہی: ستارے کے سائز کی سگ ماہی کی انگوٹھی کا اندرونی قطر نالی کے ساتھ مطابقت پذیر ہونا چاہئے ، یا نالی کے نیچے قطر کے تقریبا 2 2 ٪ سے بھی کم۔ کیونکہ پری کمپریشن سے پہلے سے کمپریشن فورس پری کمپریشن کے ذریعہ تیار کی گئی ہے جو مہر کی انگوٹھی کو مڑنے اور رولنگ سے مؤثر طریقے سے روک سکتی ہے۔

(2) شافٹ سگ ماہی: ستارے کے سائز کی سگ ماہی کی انگوٹھی کا اندرونی قطر شافٹ کے بیرونی قطر سے برابر یا قدرے بڑا ہونا چاہئے ، جسے 1 ٪ کے اندر کنٹرول کیا جاسکتا ہے۔ مہر کی انگوٹھی انسٹال کرنا آسان ہوگی اور طویل خدمت زندگی گزاریں گی۔

روٹری سگ ماہی

ستارے کے سائز کی انگوٹھی کا اندرونی قطر شافٹ کے قطر سے تقریبا 2 2 ~ 5 ٪ بڑا ہے۔ کیونکہ مہر کی انگوٹھی رگڑ اور گرمی پیدا کرے گی جب اسے گردش میں استعمال کیا جاتا ہے ، اور Elastomer حرارت (جوول حرارتی اثر) کے بعد سکڑ جائے گا۔ مہر کی انگوٹھی کے چکنا کرنے اور قابل اعتماد آپریشن کو یقینی بنانے کے ل shaft ، شافٹ قطر سے زیادہ اندرونی قطر کے ساتھ ستارے کی شکل کی انگوٹھی منتخب کی جانی چاہئے۔ عام طور پر ، ایک چھوٹا کراس سیکشن والی مہر کی انگوٹھی جامد سگ ماہی کی ضروریات کو پورا کرسکتی ہے ، اور اس کے برعکس ، متحرک سگ ماہی کی ضروریات کو پورا کرنے کے لئے ایک بڑے کراس سیکشن والی مہر کی انگوٹھی کا استعمال کیا جانا چاہئے۔ ہائی پریشر یا بڑے اخراج کے فرق کی صورت میں ، اعلی سختی کے ساتھ ایک ربڑ کے مواد کو منتخب کرنے کی ضرورت ہے۔ ہائی پریشر اخراج سے ہونے والے نقصان کو روکنے کے لئے پی ٹی ایف ای بیکنگ رنگ شامل کرنا بہترین طریقہ ہے۔

مواد

مواد عام طور پر شا اے 70 نائٹریل ربڑ این بی آر ہے۔ دوسرے مواد O-rings کے لئے استعمال ہونے والے مواد کا حوالہ دے سکتے ہیں۔

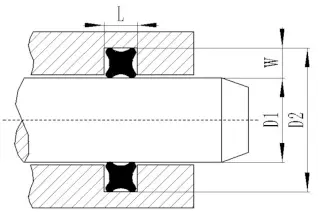

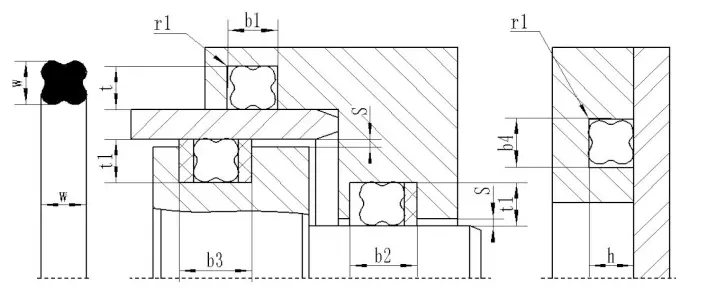

اسٹار رنگ کی سفارش کردہ نالی ڈیزائن

ستارے کے سائز کا سگ ماہی رنگ-ایکس رنگ (امریکی معیاری AS568A)
پسٹن راڈ مہر (شافٹ کے لئے)					پسٹن مہر (سوراخ)
پروڈکٹ ماڈل	وضاحتیں اور طول و عرض		چھڑی مہریں			پسٹن مہر		سلاٹ کی چوڑائی
	اندرونی قطر dn	کراس سیکشنل قطر CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
