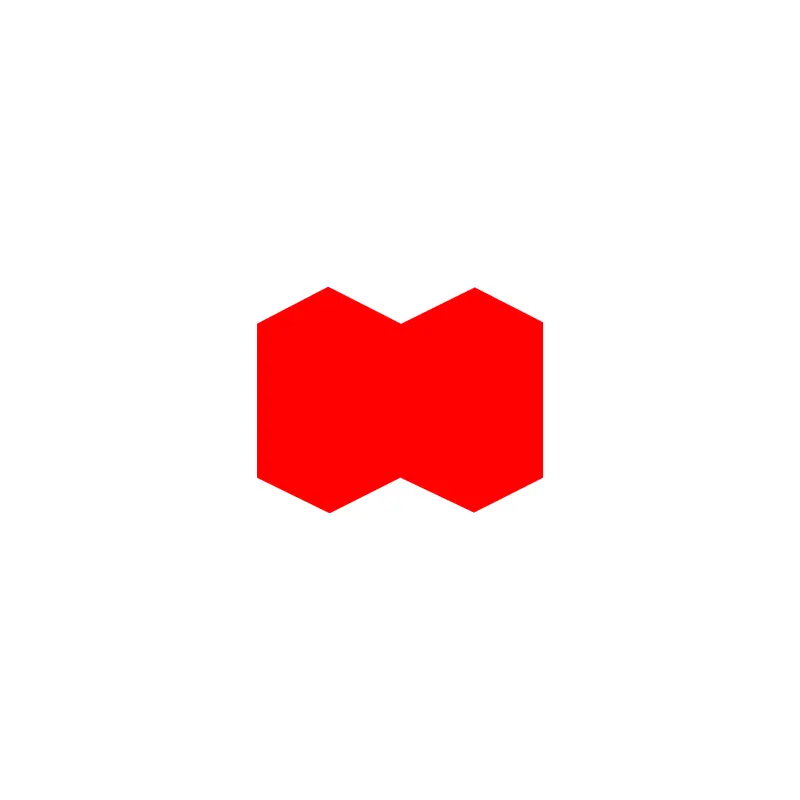

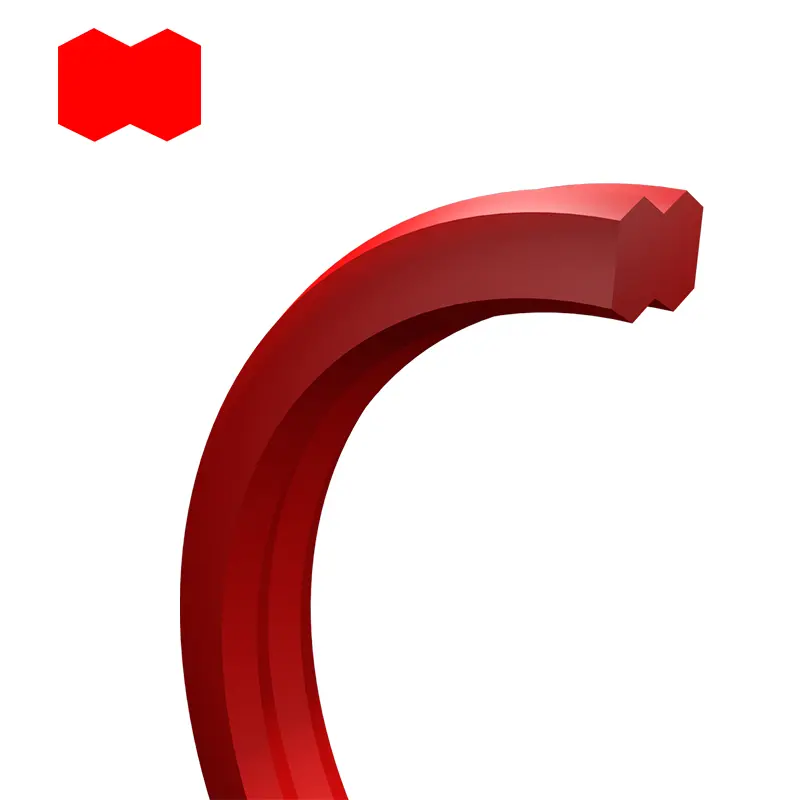

ڈمبل کے سائز کی سگ ماہی کی انگوٹھی

ڈمبل کے سائز کی سگ ماہی کی انگوٹھی ایک مہر ہے جو جدید تحقیق اور ترقی کے ذریعہ روچین مہروں کے ذریعہ تیار کی جاتی ہے اور فراہم کی جاتی ہے۔ یہ ایک جامد ہائیڈرولک سگ ماہی حل ہے جو روایتی او رنگ یا او رنگ + برقرار رکھنے والی انگوٹی کے امتزاج کو تبدیل کرسکتا ہے۔ فیکٹری کی قیمتوں کے لئے ہم سے رابطہ کرنے میں خوش آمدید ، اور ہم آپ کو کامل خدمات بھی فراہم کریں گے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

موجودہ ہائیڈرولک سلنڈر ڈیزائن میں ، O-rings یا O-ring + برقرار رکھنے والی انگوٹی کا مجموعہ بنیادی طور پر جامد مہروں کے طور پر استعمال ہوتا ہے۔ تاہم ، اس سگ ماہی حل میں اسمبلی کے دوران کچھ خطرات ہیں کیونکہ او رنگ کو مڑا جاسکتا ہے اور برقرار رکھنے والی انگوٹھی کی پوزیشن زیادہ سے زیادہ بہتر نہیں ہوسکتی ہے۔ یہ حل دباؤ پلسیشن اور گندگی کے دخل اندازی کی صورت میں بھی نقصانات کو ظاہر کرتا ہے۔ اس معاملے میں ، ڈمبل کے سائز کی سگ ماہی کی انگوٹی کو کسی ایک اصل کی جامد ہائیڈرولک مہر کے طور پر ایک مثالی متبادل کے طور پر استعمال کیا جاسکتا ہے۔

مصنوعات کی خصوصیات اور ایپلی کیشنز:

تکنیکی ڈیٹا

دباؤ: 50MPa تک۔

درجہ حرارت: -35 ℃ ...+110 ℃.

مواد: پولیوریتھین۔

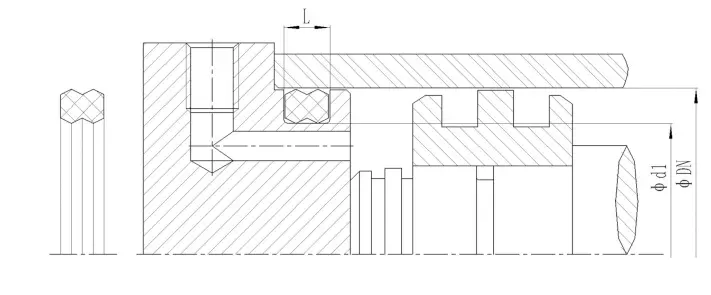

تنصیب کی ضروریات

(1) تنصیب چیمفر سی کا انتخاب نالی کی گہرائی ڈبلیو (ایم ایم) کی قیمت کے مطابق کیا گیا ہے

جب ڈبلیو <3 ؛ C≥3.

جب W> 3 ؛ C≥5.

(2) سطح ختم

مہر کی قسم	سطح	را	آر زیڈ	rmax
شعاعی مہر	ملاوٹ کی سطحیں (بور ، پسٹن ، شافٹ)	.61.6	.36.3	≤10
	نالی نیچے	.23.2	.36.3	≤16
	نالی کی طرف	.23.2	.36.3	≤16

()) ڈمبل کے سائز کی سگ ماہی کی انگوٹی میں مندرجہ ذیل ٹیسٹ کے حالات کے تحت کوئی رساو نہیں ہوتا ہے اور یہ اخراج سے بہت مزاحم ہے۔

	ہائی وولٹیج ٹیسٹ	پریشر پلسیشن ٹیسٹ
دباؤ پی	40/52MPA	30 ایم پی اے
درجہ حرارت t	100 ℃/80 ℃	60 ℃ زیادہ سے زیادہ ایندھن کے ٹینک کا درجہ حرارت
میڈیم	ہائیڈرولک آئل HLP 46	ہائیڈرولک آئل HLP 46
ٹیسٹ کے حالات کے تحت	72h	500000 پریشر پلسیشن
