1. انسٹال کرنے میں آسان ، اسے عام طور پر بڑھایا جاسکتا ہے اور ربڑ کی لچک کے ذریعہ شافٹ پر مضبوطی سے رکھا جاسکتا ہے۔
2. ہونٹوں پر کم رابطے کا دباؤ اور اچھے لباس کی مزاحمت۔
3. شافٹ سنکی کی ایک خاص ڈگری کی اجازت دیتا ہے۔
4. مؤثر طریقے سے دھول ، پاؤڈر ، پانی اور ان کے مرکب کو داخل کرنے سے روکتا ہے۔
A-substrate B-SEALING LIP C-WAIst
|
سیکشن |
نام |
رفتار |
درجہ حرارت |
دباؤ |
میڈیم |
دستیاب حد |
|
|
VA |
15m/s |
35 ~+100 (این بی آر) -20 ~+180 (ایف کے ایم) |
0.03 |
ہائیڈرولک تیل ، ایملیشنز ، پانی ، چکنائی ، وغیرہ۔ |
3 ~ 6000 ملی میٹر |
|
|
بمقابلہ |
12 ~ 200 ملی میٹر |

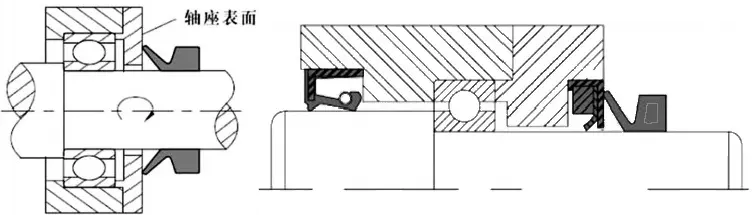

وی کے سائز کے پانی کے مہر کا اسکیمیٹک آریگرام
رگڑ سطحوں کے لئے سطح کی کھردری کی سفارش کی گئی ہے
|
را (μm) |
لکیری رفتار (میسرز) |
میڈیم |
|
0.4-0.8 |
> 10 |
تیل ، پانی |
|
0.8-1.6 |
5-10 |
چھڑکا ہوا تیل ، چھڑکنے والا پانی ، چکنائی |
|
1.6-2.0 |
1-5 |
چکنائی ، دھول ، چھڑکا ہوا پانی |
|
2.0-2.5 |
<1 |
چکنائی ، دھول |
نوٹ: سطح کے معیار کو RA 0.05 μm سے زیادہ نہیں ہونا چاہئے۔

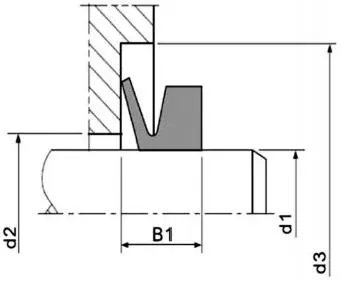

VA وضاحتیں اور نالی کے طول و عرض کی میز
|
مصنوعات کا نمبر |
dl |
D2 |
D3 |
B1 |
d |
C |
B |
A |
|
VA3 |
2.7 ~ 3.5 |
D1+1 |
D1+4 |
2.5 ± 0.3 |
2.5 |
1.5 |
3 |
2.1 |
|
VA4 |
3.5 ~ 4.5 |
D1+6 |
3 ± 0.4 |
3.2 |
2 |
3.7 |
2.4 |
|
|
VA5 |
4.5 ~ 5.5 |
4 |
||||||
|
VA6 |
5.5 ~ 6.5 |
5 |
||||||
|
VA7 |
6.5 ~ 8 |
6 |
||||||
|
VA8 |
8 ~ 9.5 |
7 |
||||||
|
VA10 |
9.5 ~ 11.5 |
D1+9 |
4.5 ± 0.6 |
9 |
3 |
5.5 |
3.4 |
|
|
VA12 |
11.5 ~ 12.5 |
10.5 |
||||||
|
VA14 |
13.5 ~ 15.5 |
12.5 |
||||||
|
VA16 |
15.5 ~ 17 |
14 |
||||||
|
VA18 |
17.5 ~ 19 |
16 |
||||||
|
VA20 |
19 ~ 21 |
D1+2 |
D1+12 |
6 ± 0.8 |
18 |
4 |
7.5 |
4.7 |
|
VA22 |
21 ~ 24 |
20 |
||||||
|
VA25 |
24 ~ 27 |
22 |
||||||
|
VA28 |
27 ~ 29 |
25 |
||||||
|
VA30 |
29 ~ 31 |
27 |
||||||
|
VA32 |
31 ~ 33 |
29 |
||||||
|
VA35 |
33 ~ 36 |
31 |
||||||
|
VA38 |
36 ~ 38 |
34 |
||||||
|
VA40 |
38 ~ 43 |
D1+15 |
7 ± 1 |
36 |
5 |
9 |
5.5 |
|
|
VA45 |
43 ~ 48 |
40 |
||||||
|
VA50 |
48 ~ 53 |
45 |
||||||
|
VA55 |
53 ~ 58 |
49 |
||||||
|
VA60 |
58 ~ 63 |
54 |
||||||
|
VA65 |
63 ~ 68 |
58 |
||||||
|
VA70 |
68 ~ 73 |
D1+3 |
DL+18 |
9 ± 1.2 |
63 |
6 |
11 |
6.8 |
|
VA75 |
73 ~ 78 |
67 |
||||||
|
VA80 |
78 ~ 83 |
72 |
||||||
|
VA85 |
83 ~ 88 |
76 |
||||||
|
VA90 |
88 ~ 93 |
81 |
||||||
|
VA95 |
93 ~ 98 |
85 |
||||||
|
VA100 |
98 ~ 105 |
90 |
|
مصنوعات کا نمبر |
dl |
D2 |
D3 |
BI |
d |
C |
B |
A |
|
ویل 10 |
105 ~ 115 |
D1+4 |
D1+21 |
10.5 ± 1.5 |
99 |
7 |
12.8 |
7.9 |
|
VA120 |
115 ~ 125 |
108 |
||||||
|
VA130 |
125 ~ 135 |
117 |
||||||
|
VA140 |
135 ~ 145 |
126 |
||||||
|
VA150 |
145 ~ 155 |
135 |
||||||
|
VA160 |
155 ~ 165 |
D1+24 |
12 ± 1.8 |
144 |
8 |
14.5 |
9 |
|
|
VA170 |
165 ~ 175 |
153 |
||||||
|
VA180 |
175 ~ 185 |
162 |
||||||
|
VA190 |
185 ~ 195 |
171 |
||||||
|
VA200 |
190 ~ 210 |
D1+10 |
D1+45 |
20 ± 4 |
180 |
15 |
25 |
14.3 |
|
VA220 |
210 ~ 235 |
198 |
||||||
|
VA250 |
235 ~ 265 |
225 |
||||||
|
VA275 |
265 ~ 290 |
247 |
||||||
|
VA300 |
290 ~ 310 |
270 |
||||||
|
VA325 |
310 ~ 335 |
292 |
||||||
|
VA350 |
335 ~ 365 |
315 |
||||||
|
VA375 |
365 ~ 390 |
337 |
||||||
|
VA400 |
390 ~ 430 |
360 |
||||||
|
VA450 |
430 ~ 480 |
405 |
||||||
|
VA500 |
480 ~ 530 |
450 |
||||||
|
VA550 |
530 ~ 580 |
495 |
||||||
|
VA600 |
580 ~ 630 |
540 |
||||||
|
VA650 |
630 ~ 665 |
600 |
||||||
|
VA700 |
665 ~ 705 |
630 |
||||||
|
VA725 |
705 ~ 745 |
670 |
||||||
|
VA750 |
745 ~ 785 |
705 |
||||||
|
VA800 |
785 ~ 830 |
745 |
||||||
|
VA850 |
830 ~ 875 |
785 |
||||||
|
VA900 |
875 ~ 920 |
825 |
||||||
|
VA950 |
920 ~ 965 |
865 |
||||||
|
VA1000 |
965 ~ 1015 |
910 |
نوٹ: لمبائی میں 6000 ملی میٹر تک کی مصنوعات دستیاب ہیں۔
بمقابلہ وضاحتیں اور نالی کے طول و عرض کی میز
|
مصنوعات کا نمبر |
dl |
D2 |
D3 |
B1 |
d |
C |
B |
A |
|
VS12 |
11.5 ~ 13.5 |
dl+1 |
dl+9 |
6.7 ± 0.6 |
10.5 |
3 |
7.7 |
5.6 |
|
VS14 |
13.5 ~ 15.5 |
12.5 |
||||||
|
VS16 |
15.5 ~ 17.5 |
14 |
||||||
|
VS18 |
17.5 ~ 19 |
16 |
||||||
|
VS20 |
19 ~ 21 |
dl+2 |
dl+12 |
9 ± 0.8 |
18 |
4 |
10.5 |
7.9 |
|
VS22 |
21 ~ 24 |
20 |
||||||
|
VS25 |
24 ~ 27 |
22 |
||||||
|
VS28 |
27 ~ 29 |
25 |
||||||
|
VS30 |
29 ~ 31 |
27 |
||||||
|
VS32 |
31 ~ 33 |
29 |
||||||
|
VS35 |
33 ~ 36 |
31 |
||||||
|
VS38 |
36 ~ 38 |
34 |
||||||
|
VS40 |
38-43 |
D1+2 |
dl+15 |
11 ± 1 |
36 |
5 |
13 |
9.5 |
|
VS45 |
43 ~ 48 |
40 |
||||||
|
VS50 |
48 ~ 53 |
45 |
||||||
|
VS55 |
53 ~ 58 |
49 |
||||||
|
VS60 |
58 ~ 63 |
54 |
||||||
|
VS65 |
63 ~ 68 |
58 |
||||||
|
VS70 |
68 ~ 73 |
dl+3 |
DL+18 |
13.5 ± 1.2 |
63 |
6 |
15.5 |
11.3 |
|
VS75 |
73 ~ 78 |
67 |
||||||
|
VS80 |
78 ~ 83 |
72 |
||||||
|
VS85 |
83 ~ 88 |
76 |
||||||
|
VS90 |
88 ~ 93 |
81 |
||||||
|
VS95 |
93 ~ 98 |
85 |
||||||
|
VS100 |
98 ~ 105 |
90 |
||||||
|
VS110 |
105 ~ 115 |
D1+4 |
D1+21 |
15.5 ± 1.5 |
99 |
7 |
18 |
13.1 |
|
VS120 |
115 ~ 125 |
108 |
||||||
|
VS130 |
125 ~ 135 |
117 |
||||||
|
VS140 |
135 ~ 145 |
126 |
||||||
|
VS150 |
145 ~ 155 |
135 |
||||||
|
VS160 |
155 ~ 165 |
D1+24 |
18 ± 1.8 |
144 |
8 |
20.5 |
15 |
|
|
VS170 |
165 ~ 175 |
153 |
||||||
|
VS180 |
175 ~ 185 |
162 |
||||||
|
VS190 |
185 ~ 195 |
171 |
||||||
|
VS199 |
195 ~ 210 |
180 |
نوٹ: اگر مطلوبہ وضاحتیں اس جدول میں درج نہیں ہیں تو ، براہ کرم ہماری کمپنی سے رابطہ کریں۔
