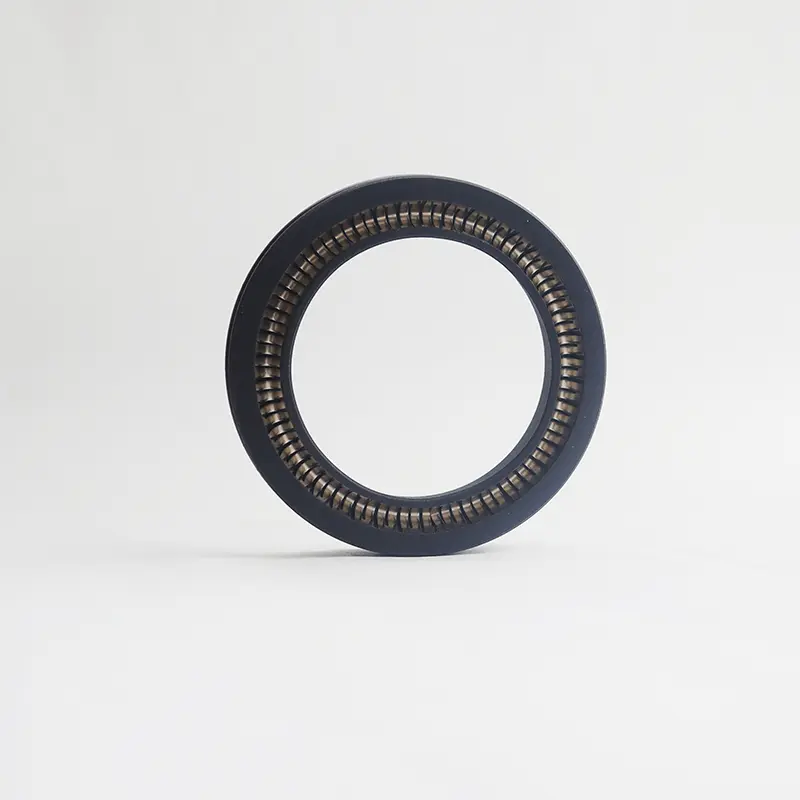

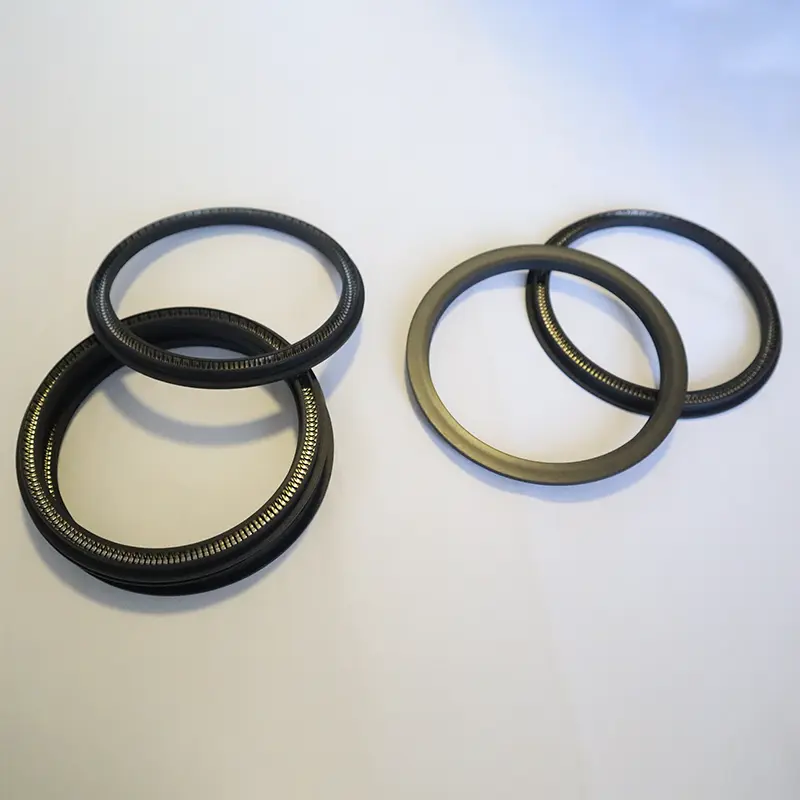

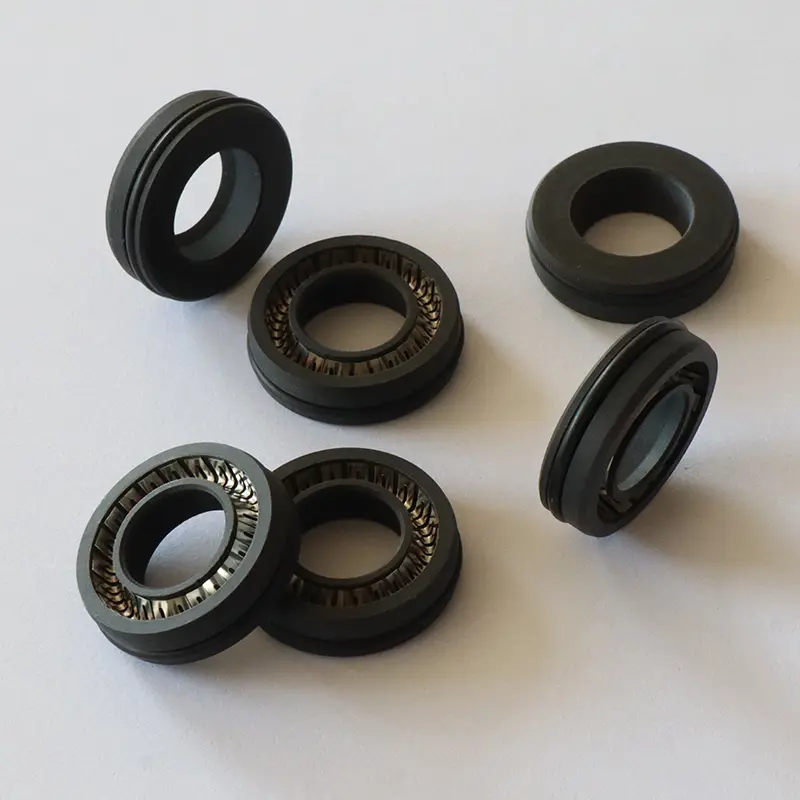

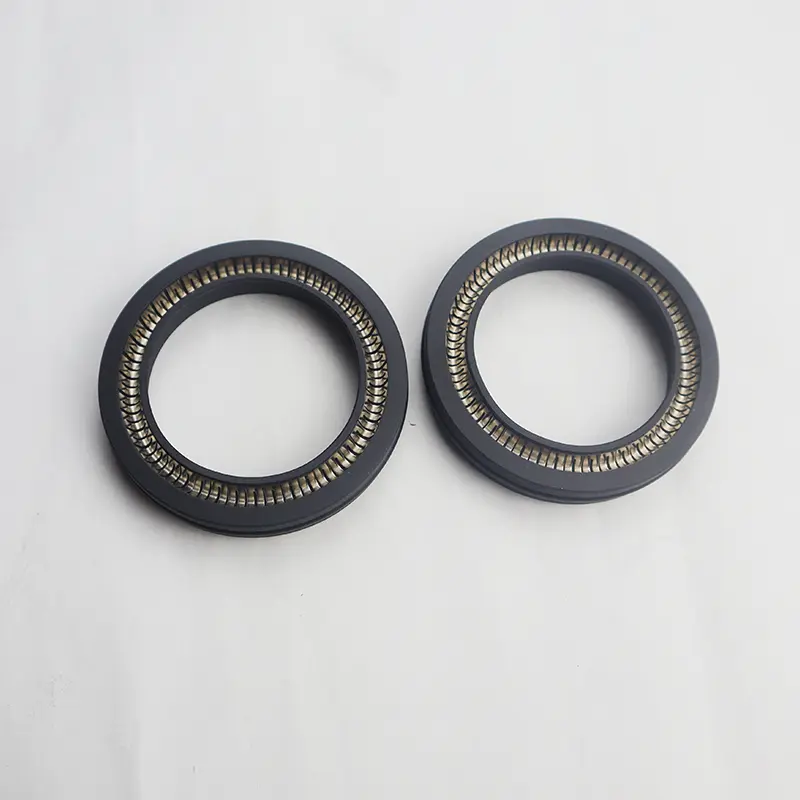

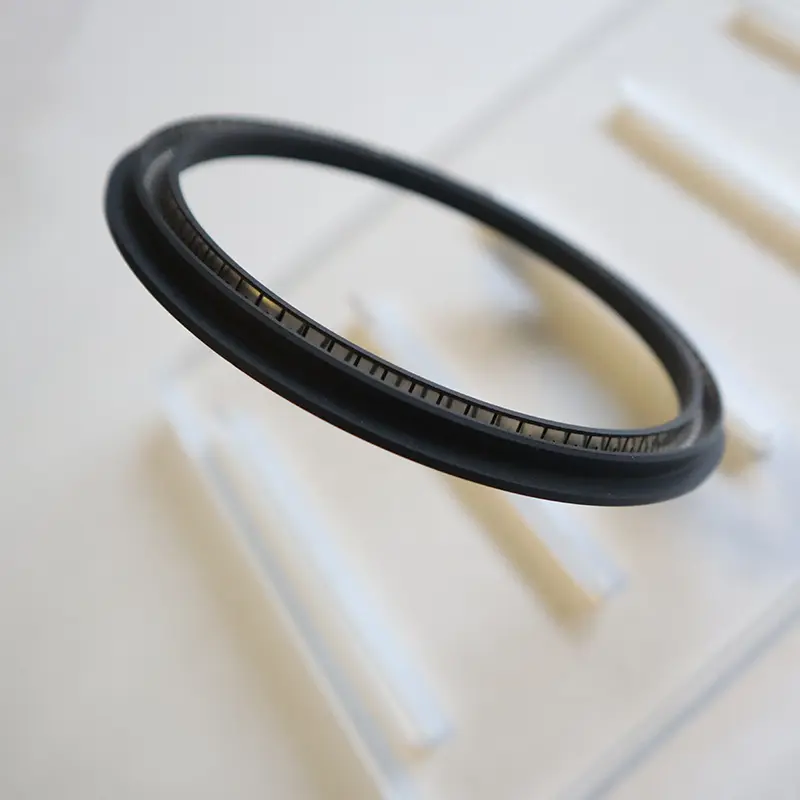

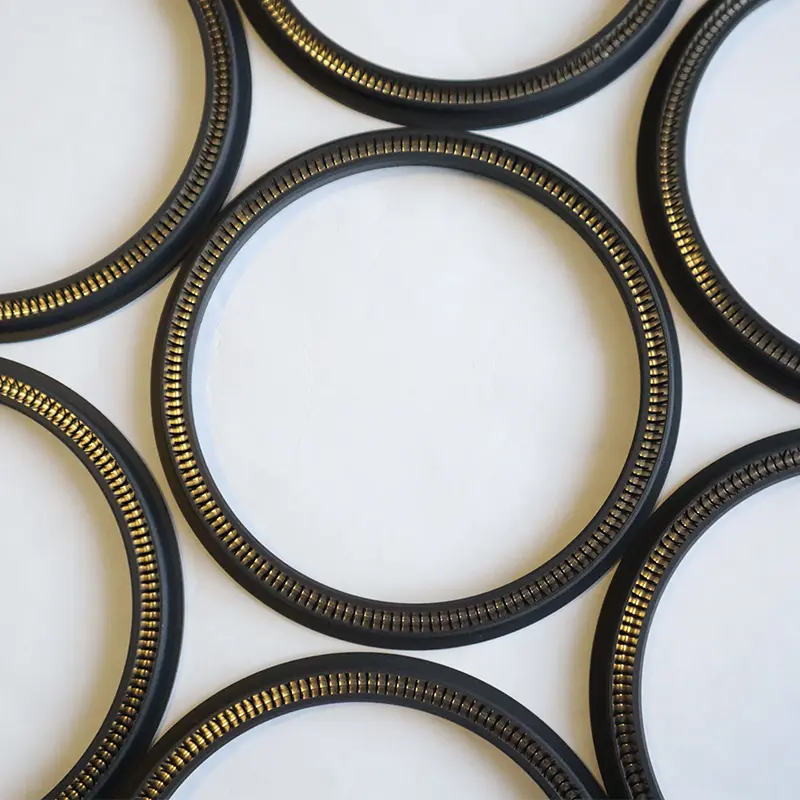

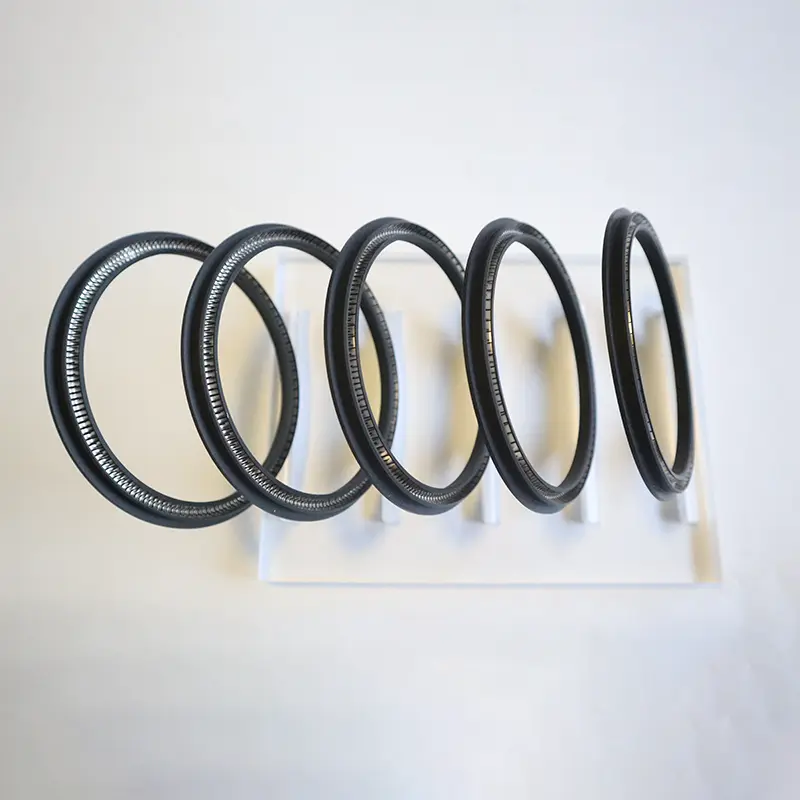

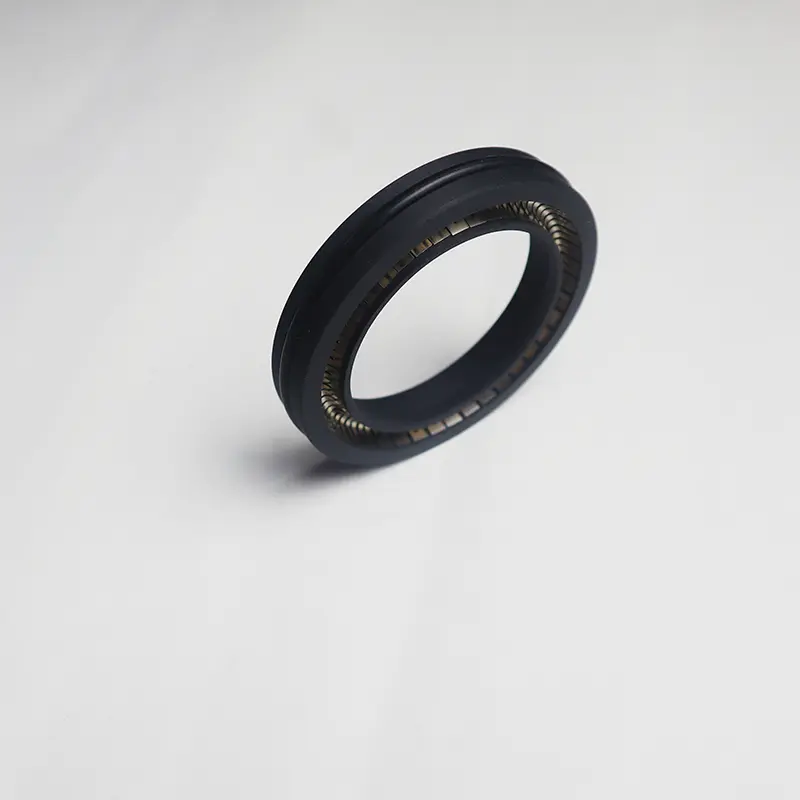

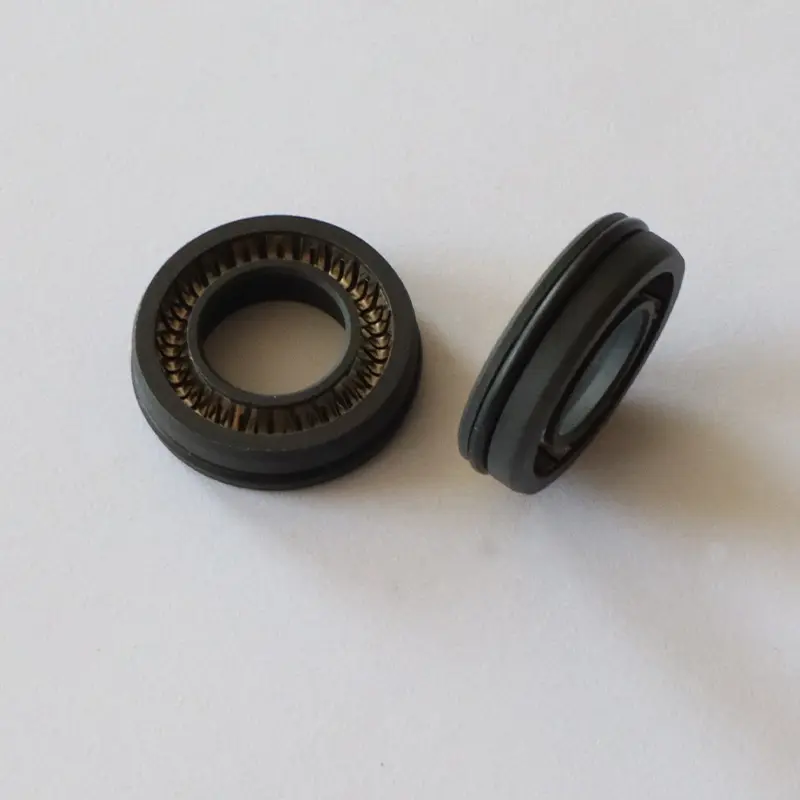

گھومنے والے شافٹ کے لئے موسم بہار میں توانائی بخش مہر روچن مہروں کے ذریعہ تیار کردہ مہروں میں سے ایک ہے۔ اس کے علاوہ ، ہمارے پاس مہروں کی بہت سی دوسری قسمیں اور مختلف قسم کے سگ ماہی مواد ہیں۔ خاص طور پر ، ہمارے پاس ان کا نام لینے کے لئے ہمارا اپنا داخلی ماڈل ہے۔ مندرجہ ذیل میں دو ماڈل ، RC2055 اور RC2056 متعارف کروائے گئے ہیں۔

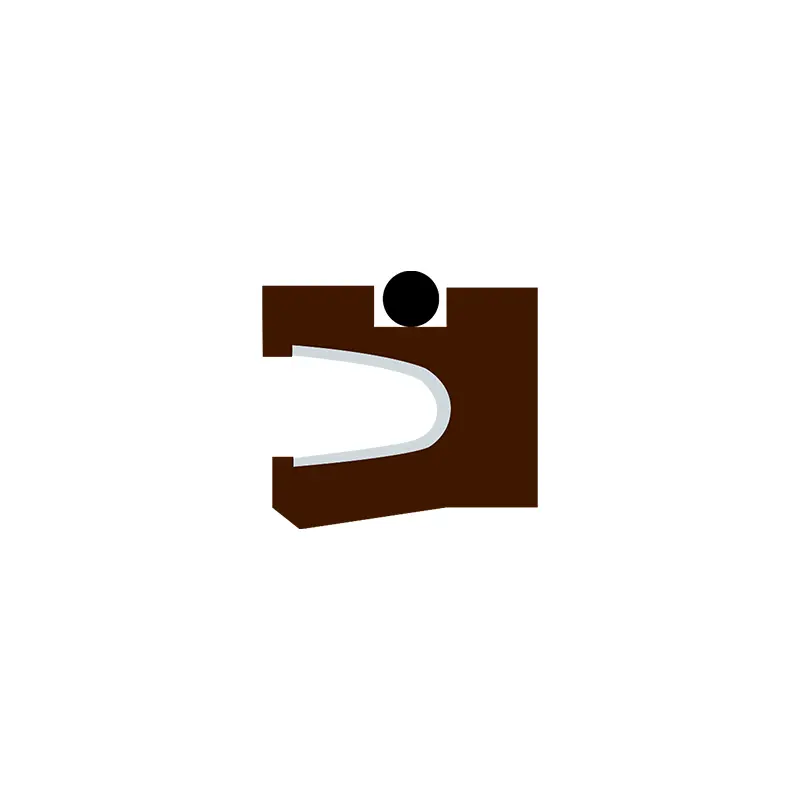

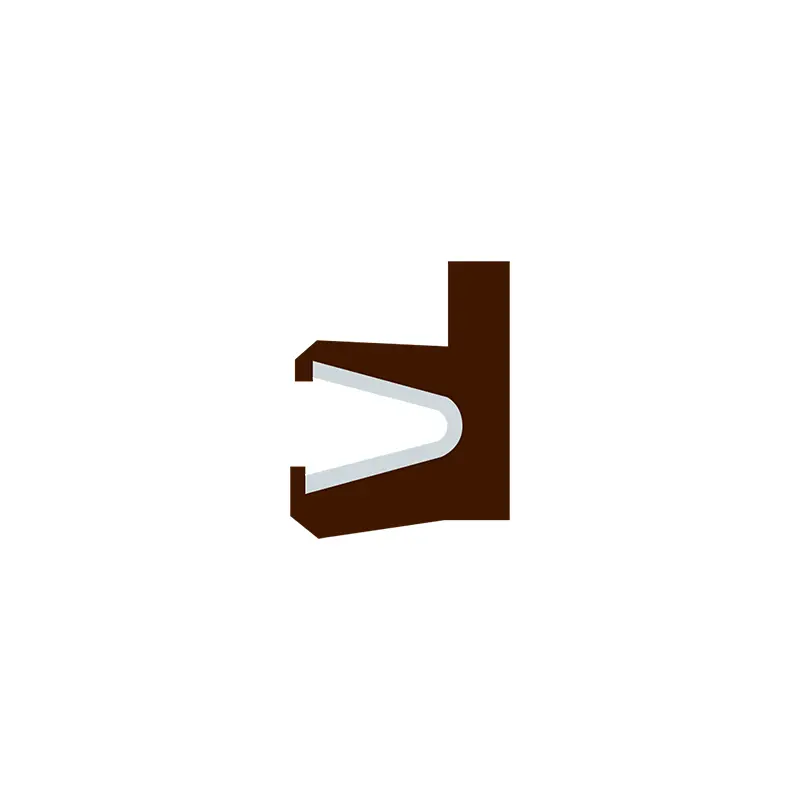

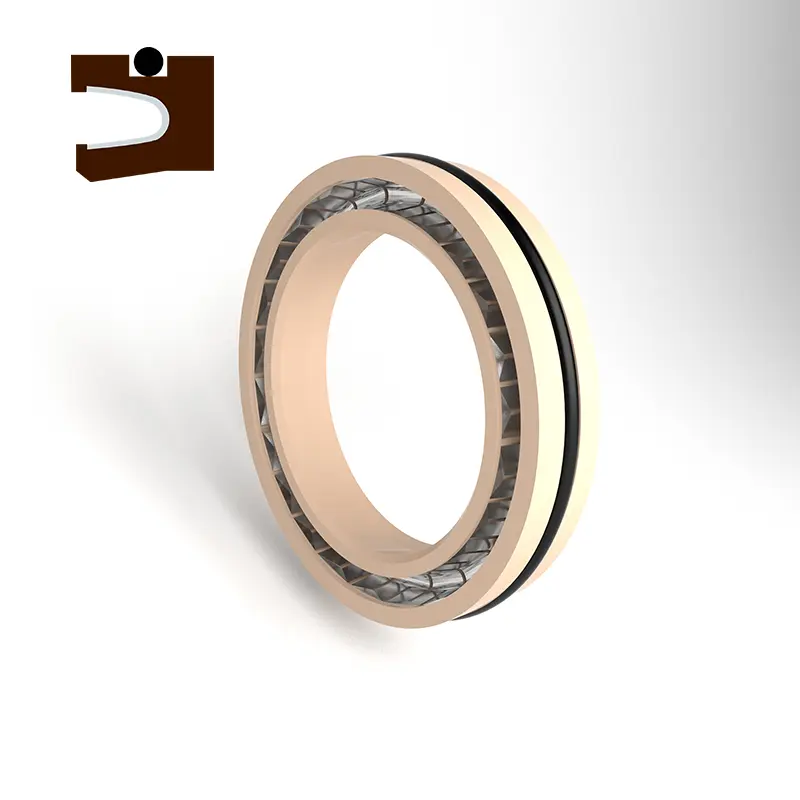

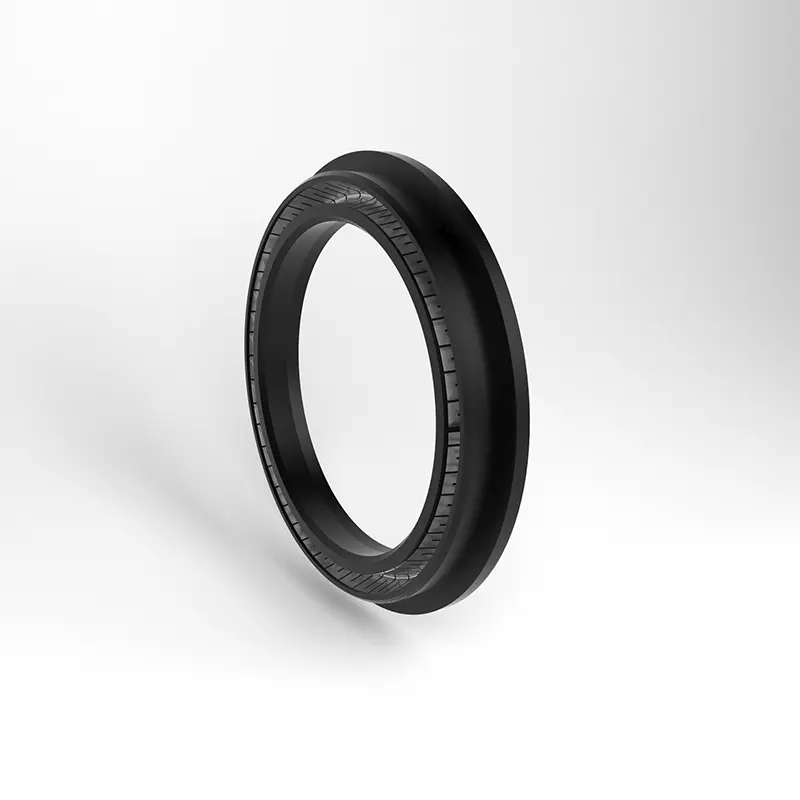

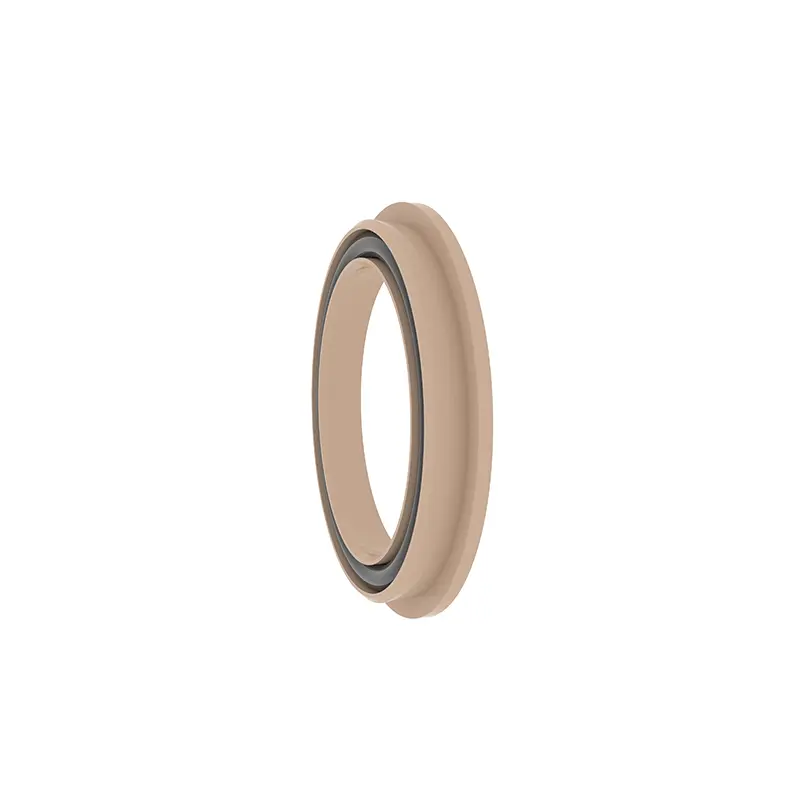

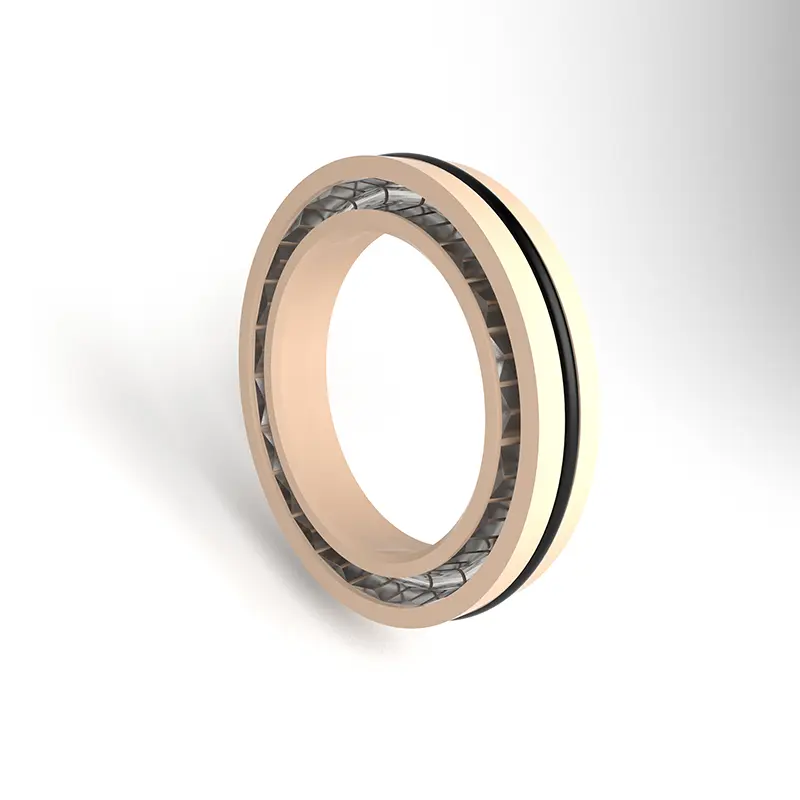

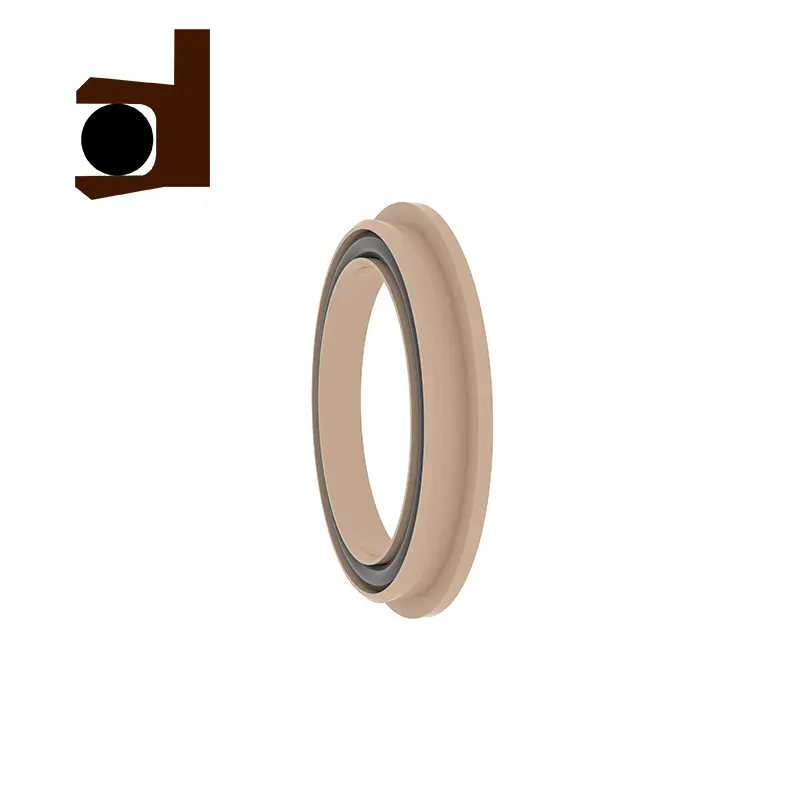

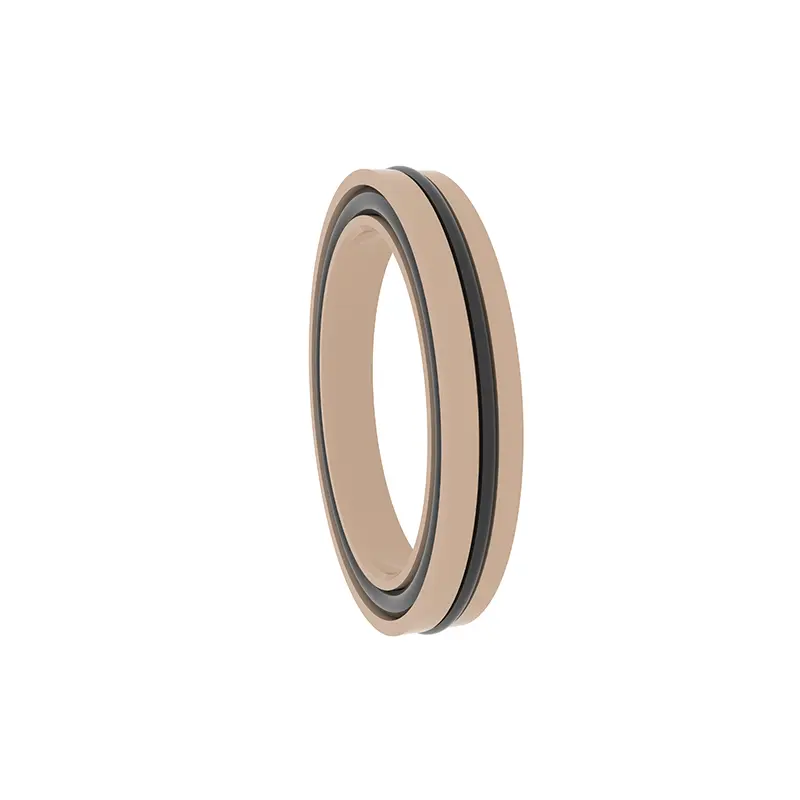

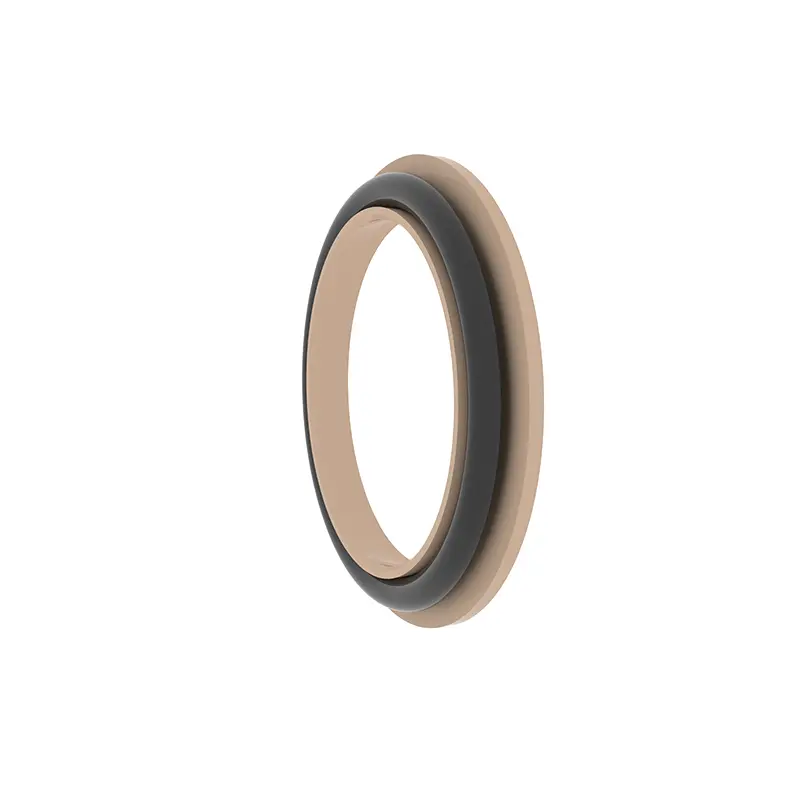

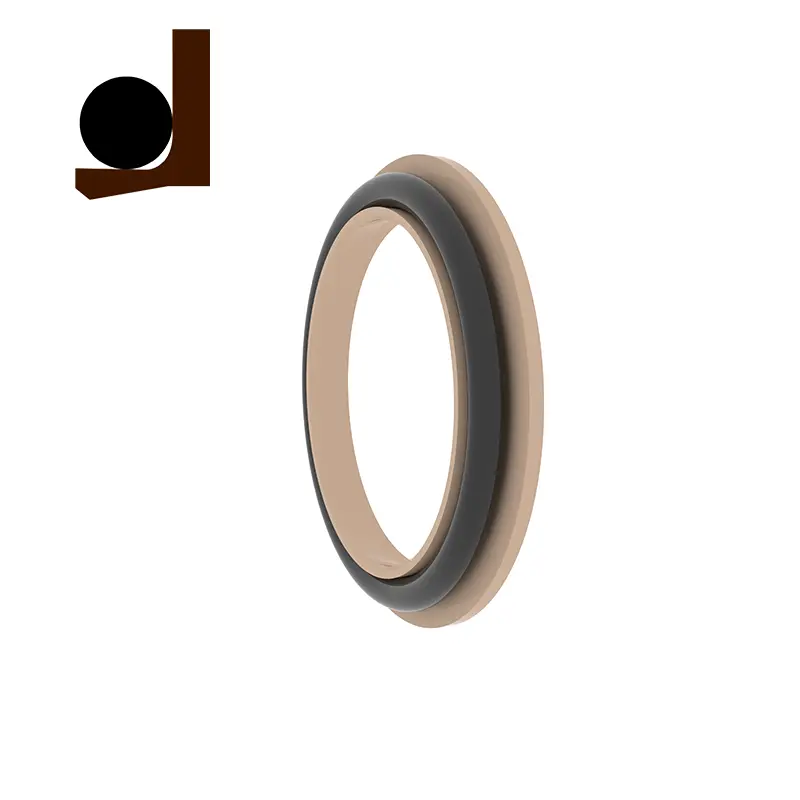

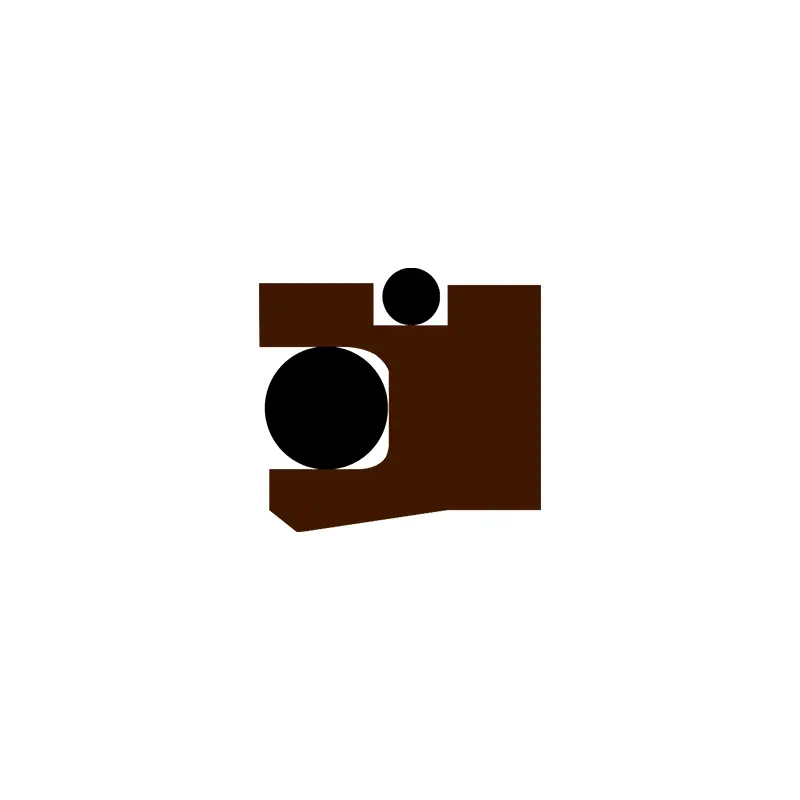

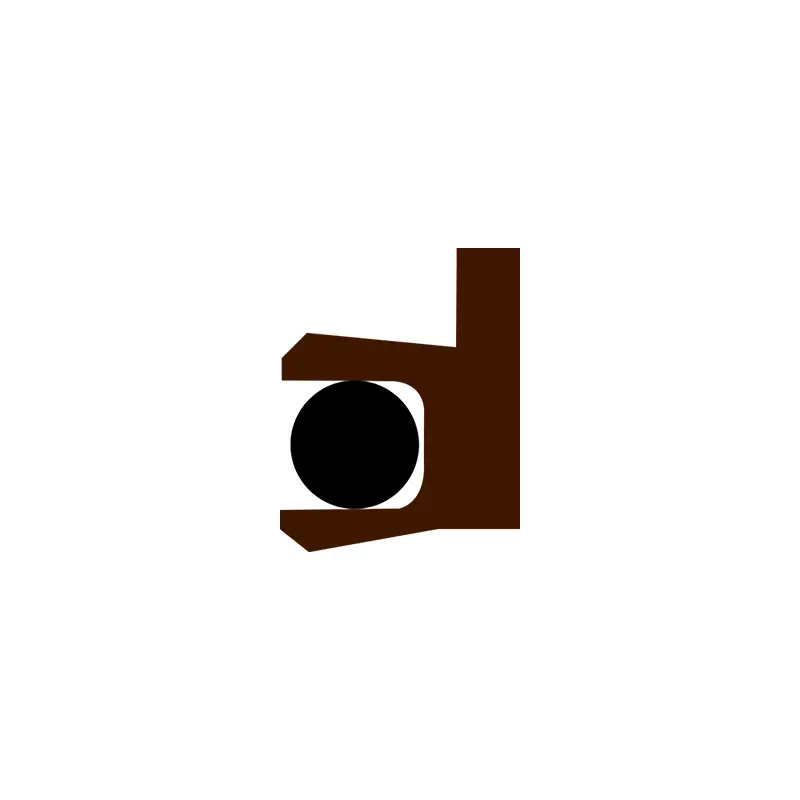

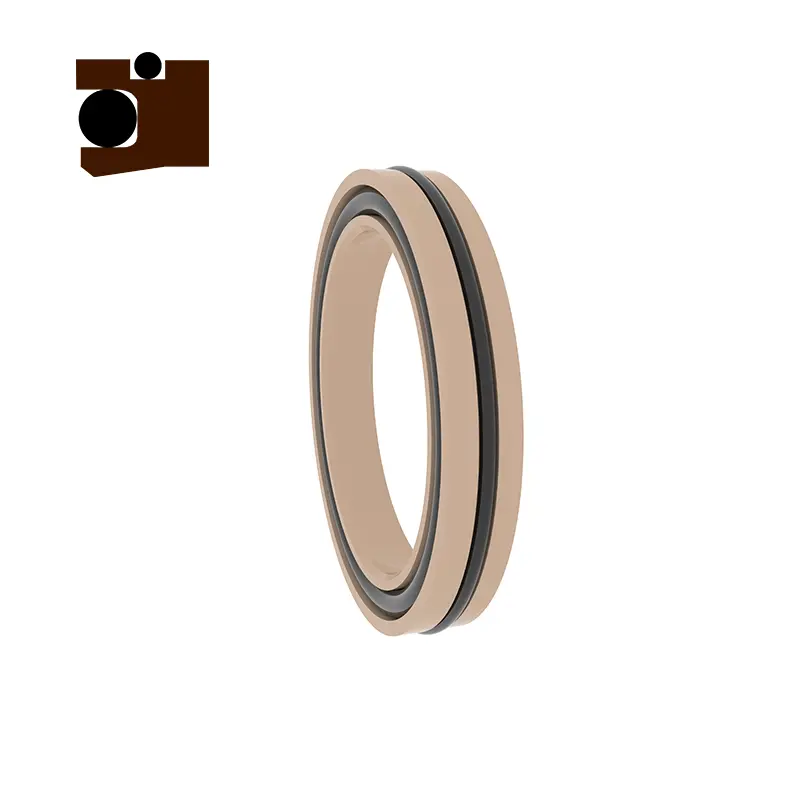

RC2055 اور RC2056 روٹری پین سیلز ہیں ، RC2055-B ایک روٹری دانتوں کی مہر ہے ، RC2056-B ایک روٹری Y- کے سائز کا مجموعہ مہر ہے ، اور RC2055-C ایک روٹری وائی سائز کا مجموعہ مہر ہے۔ ایک ہی سیریز میں مختلف ماڈلز میں ایک ہی نالی کی خصوصیات ہیں اور وہ تبادلہ کرنے کے قابل ہیں۔ گھومنے والے شافٹ کے لئے موسم بہار میں توانائی بخش مہر کی پوری سیریز گھومنے والی شافٹ پر لگائے جانے والے غیر سمتاتی دباؤ والے اعلی فنکشن مہروں کے لئے موزوں ہے۔ ان میں ، RC2055 اور RC2056 سٹینلیس سٹیل کے چشموں اور اعلی فنکشن پلاسٹک پر مشتمل ہیں۔ RC2055-B ، RC2056-B اور RC2055-C کا استعمال کرتے وقت ، مناسب طور پر مماثل Elastomer مواد کو منتخب کرنا ضروری ہے۔
مصنوعات کی خصوصیات اور ایپلی کیشنز:
مصنوعات کی خصوصیات:
سٹینلیس سٹیل بہار اور اعلی فنکشن پلاسٹک کے امتزاج میں سگ ماہی کی عمدہ کارکردگی اور استحکام ہے۔
ہر سیریز کا نالی ڈیزائن ایک جیسی ہے ، جس کو تبادلہ اور لچکدار طریقے سے کام کرنے کے مختلف حالات میں ڈھال لیا جاسکتا ہے۔
گھومنے والے شافٹ کے لئے موسم بہار میں توانائی بخش مہر میں شامل ماڈل مختلف صنعتی ضروریات کو پورا کرنے کے لئے شافٹ ون وے پریشر سگ ماہی کے لئے موزوں ہیں۔
RC2055-B ، RC20555-C اور RC2056-B موافقت کو بہتر بنانے کے ل working کام کے حالات کے مطابق ملاپ والے ELASTOMER مواد کے انتخاب کی حمایت کرتے ہیں۔
درخواست کے منظرنامے:
گھومنے والی شافٹ ون وے پریشر مہر ، صنعتی آلات ، انجینئرنگ مشینری ، ہائیڈرولک سسٹمز ، وغیرہ کے لئے موزوں ہے۔
اعلی فنکشن سگ ماہی کی ضروریات ، جیسے پیٹرو کیمیکلز ، توانائی کا سامان ، بھاری مشینری ، وغیرہ۔
تکنیکی فوائد:
سٹینلیس سٹیل کے اسپرنگس طویل مدتی سگ ماہی کے اثر کو یقینی بنانے کے لئے مستحکم شعاعی قوت مہیا کرتے ہیں۔
اعلی فنکشن پلاسٹک اور ایلسٹومر مواد کا مجموعہ ہائی پریشر اور تیز رفتار کام کرنے کے حالات کے ل suitable موزوں ہے۔
نالی تبادلہ کرنے والا ڈیزائن تنصیب اور دیکھ بھال کو آسان بناتا ہے اور استعمال کی لاگت کو کم کرتا ہے۔
استعمال کی تجاویز:
کام کے مخصوص حالات کے مطابق مناسب مہر ماڈل اور ایلسٹومر مواد کو منتخب کریں۔
اس بات کو یقینی بنائیں کہ مہر کو پہنچنے والے نقصان سے بچنے کے لئے تنصیب کے دوران نالی صاف ہے۔

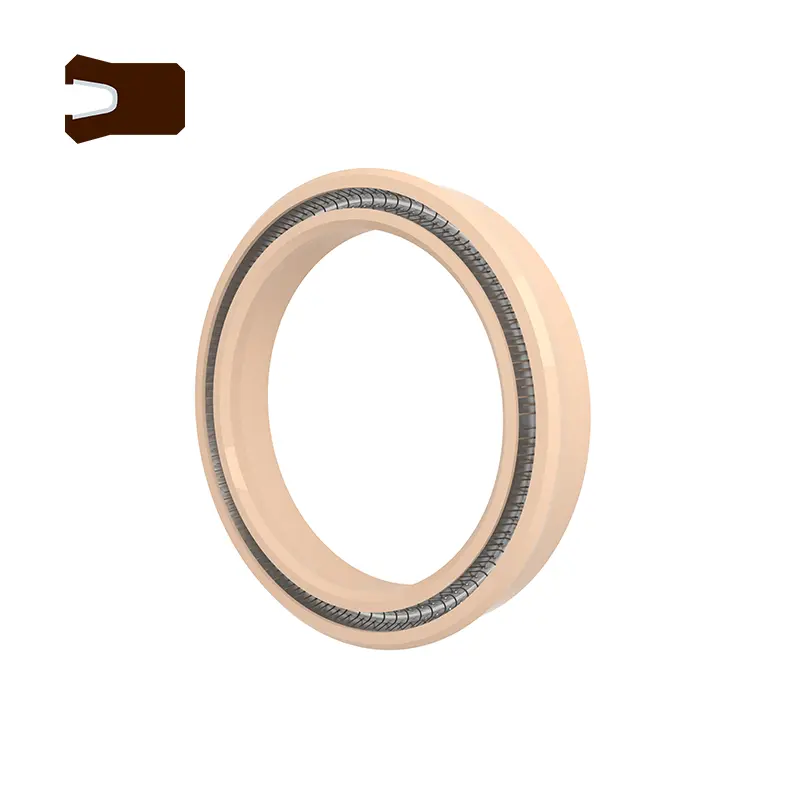

RC2055
قابل عمل کام کے حالات (ایک ہی وقت میں حد کی اقدار ظاہر نہیں ہونی چاہئیں)
| دباؤ (ایم پی اے) | درجہ حرارت (℃) | رفتار (MS) | میڈیم | |||
| ≤35 | RC2055 | RC2055-B/c | RC2055 | RC2055-B | RC2055-C | تقریبا تمام مائع اور گیس میڈیا |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
مواد کا انتخاب
1. مماثل او رنگ کے مواد کو منتخب کیا جاسکتا ہے: آر او 1 نائٹریل ربڑ (این بی آر) ، آر او 2 فلوروربر (ایف کے ایم) ، وغیرہ۔
2. سیلنگ رنگ مواد: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، وغیرہ۔
3. سٹینلیس سٹیل بہار: V کے سائز کا بہار۔
ترتیب دینے کی مثال
RC2055- 40-PTFE4+V شافٹ قطر 40 ، سیلنگ رنگ مواد PTFE4 ہے ، سٹینلیس سٹیل بہار V کے سائز کا موسم بہار ہے
RC2055-B-40-PTFE4+R02 شافٹ قطر 40 ہے ، سیلنگ رنگ مواد PTFE4 ہے ، O- رنگ سے ملاپ فلوروربر ہے
RC2055-C-40-PTFE4+R02 شافٹ قطر 40 ہے ، رنگ مواد پر سیل کرنا PTFE4 ہے ، O- رنگ سے ملاپ فلوروربر ہے

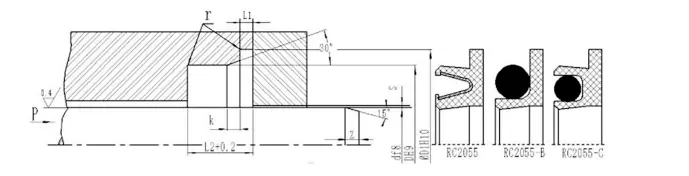

تفصیلات پیرامیٹر ٹیبل (پیرامیٹر کی حد کے اندر تمام وضاحتیں دستیاب ہیں)
| راڈ قطر کی حد D f8 | نالی قطر DH9 | نالی قطر D1H10 | کنارے کی گہرائی L1 | نالی کی چوڑائی l | چیمفر درآمد کریں k | شعاعی کلیئرنس ایس میکس | چیمفر لمبائی | r زیادہ سے زیادہ | |
| 10 ایم پی اے | 20 ایم پی اے | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | ZMIN = 0.8L | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
نوٹ: یہ تجویز کی جاتی ہے کہ گھومنے والے شافٹ کی سطح کی سختی HRC ≥ 58 ہونی چاہئے۔

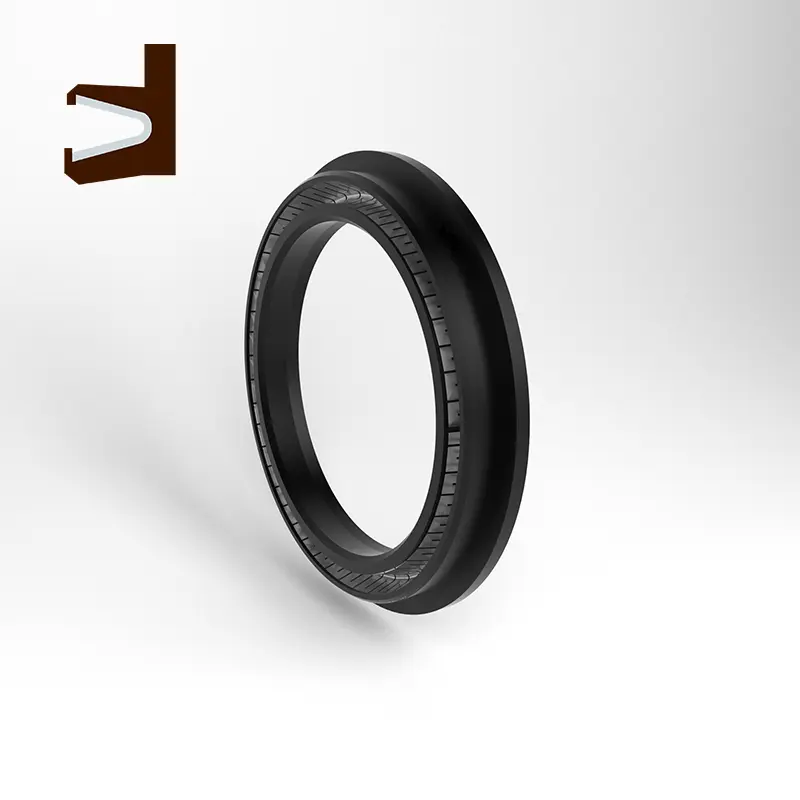

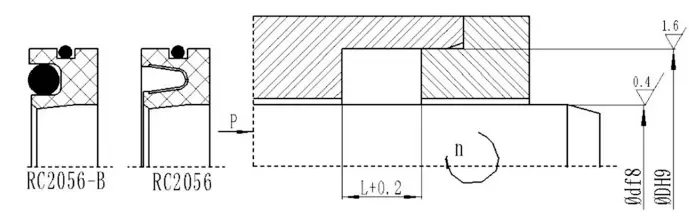

RC2056
قابل عمل کام کے حالات (ایک ہی وقت میں حد کی اقدار ظاہر نہیں ہونی چاہئیں)
| دباؤ (ایم پی اے) | درجہ حرارت (℃) | رفتار (MS) | میڈیم | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | تقریبا تمام مائع اور گیس میڈیا |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
مواد کا انتخاب
1. مماثل او رنگ کے مواد کو منتخب کیا جاسکتا ہے: آر او 1 نائٹریل ربڑ (این بی آر) ، آر او 2 فلوروربر (ایف کے ایم) ، وغیرہ۔
2. سیلنگ رنگ مواد: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، وغیرہ۔
3. سٹینلیس سٹیل بہار: V کے سائز کا بہار۔
ترتیب دینے کی مثال
RC2056-40*62*8-PTFE4+V D*D*L ، سگ ماہی کی انگوٹی کا مواد PTFE4 ہے ، اور سٹینلیس سٹیل کا موسم بہار ایک V کے سائز کا موسم بہار ہے
RC2056-B-40*62*8-PTFE4+R02 D*D*L ، سگ ماہی کی انگوٹی کا مواد PTFE4 ہے ، اور مماثل O- رنگ فلوروربر ہے
