ہم نے لانچ کیے جانے والے فلاجنگ اسپرنگ انرجائزڈ مہروں میں مختلف ماڈلز شامل ہیں ، ہر ایک اپنے اپنے ذیلی تقسیم کے ساتھ۔ وہ سب سختی سے تیار ، تیار اور آزمائشی ہیں۔

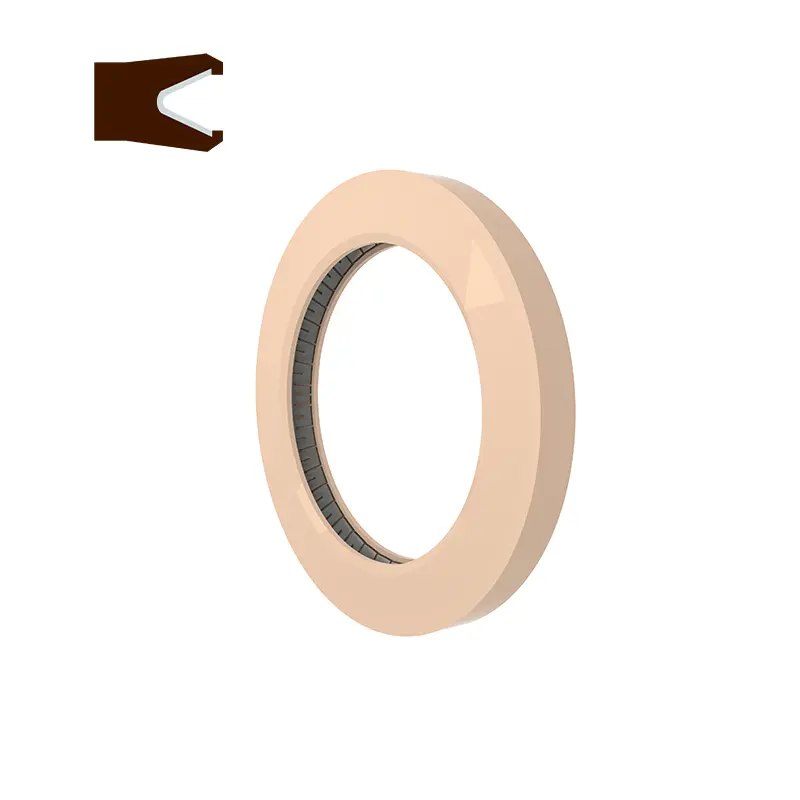

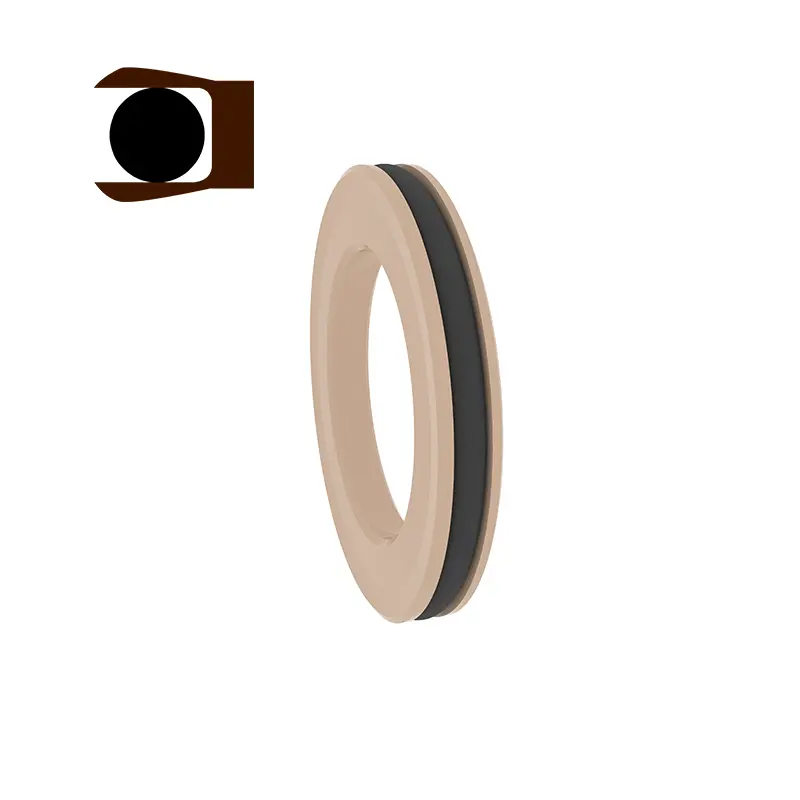

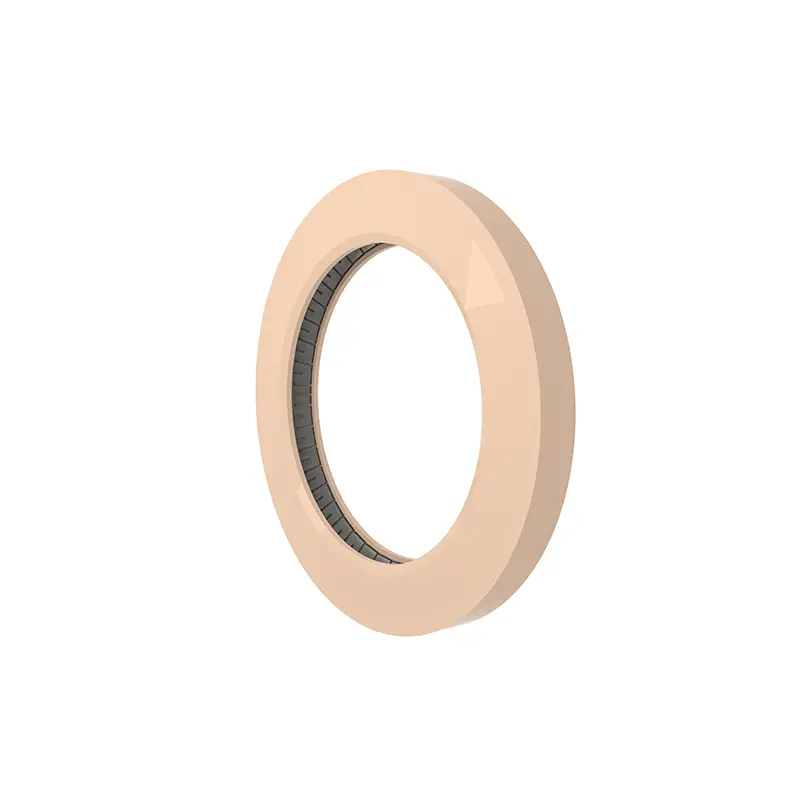

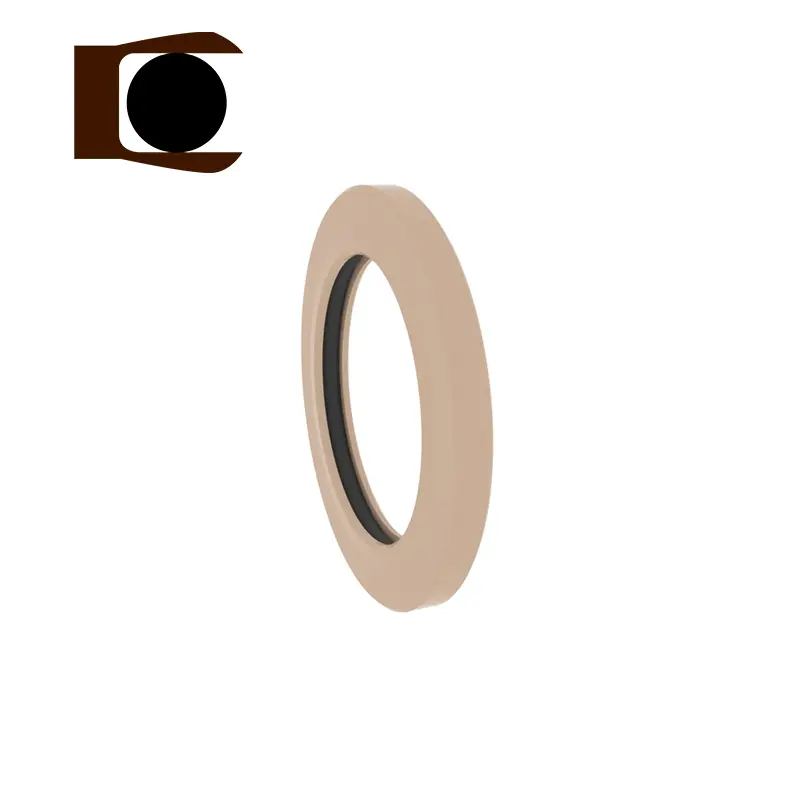

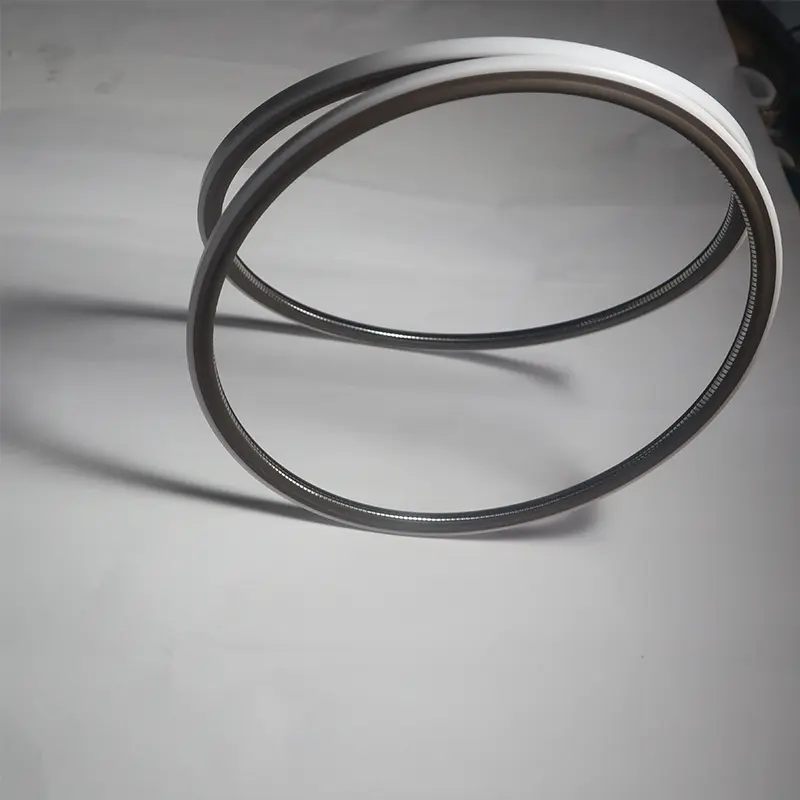

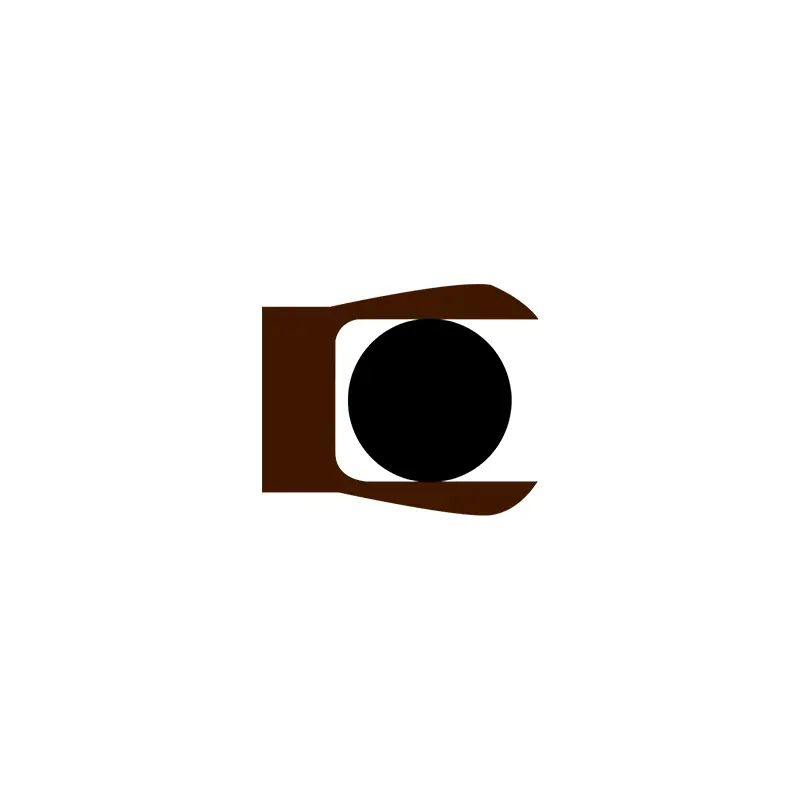

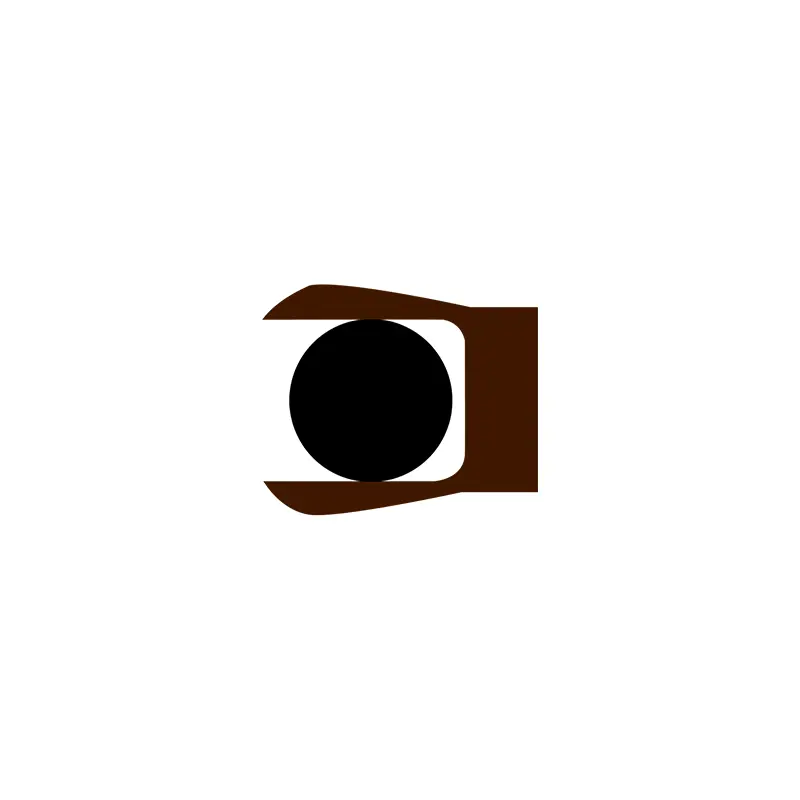

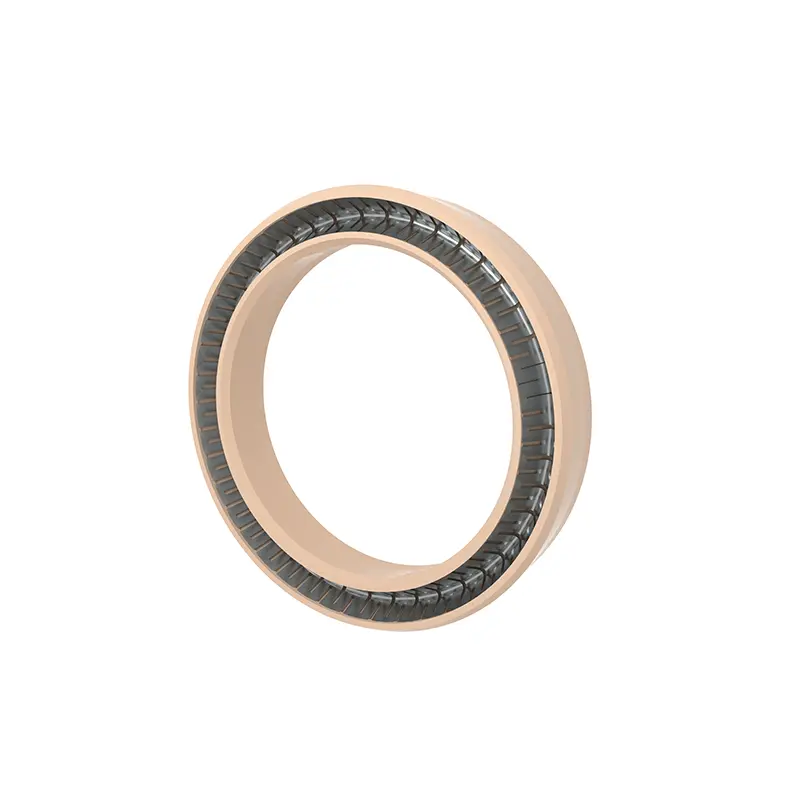

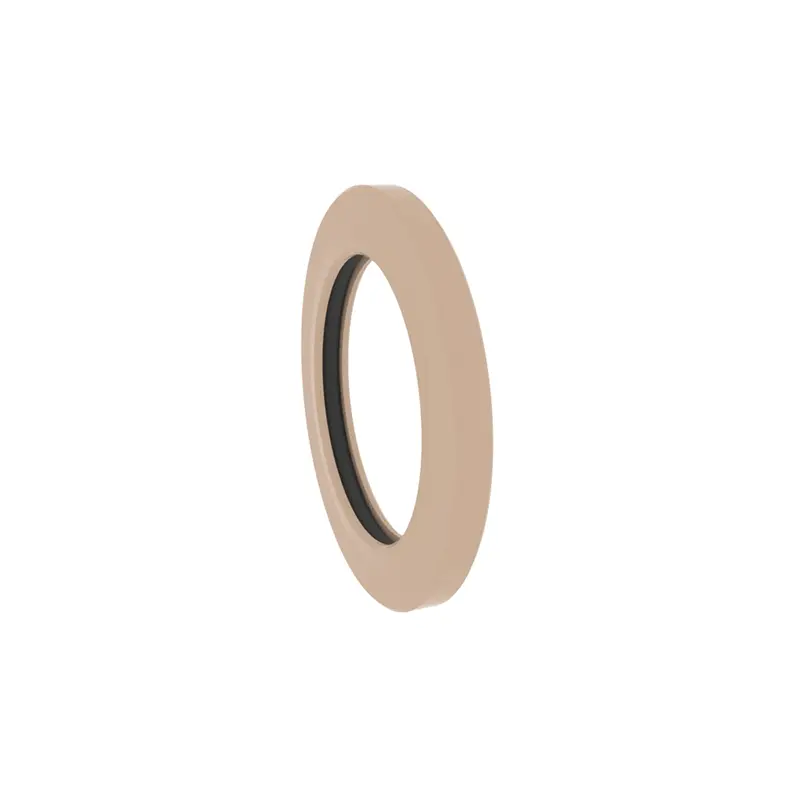

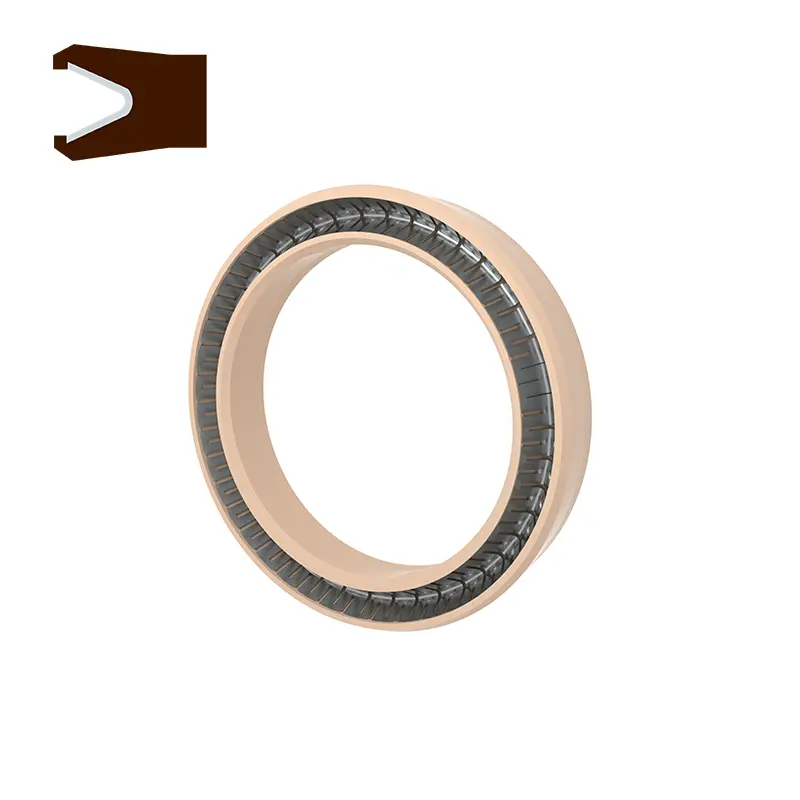

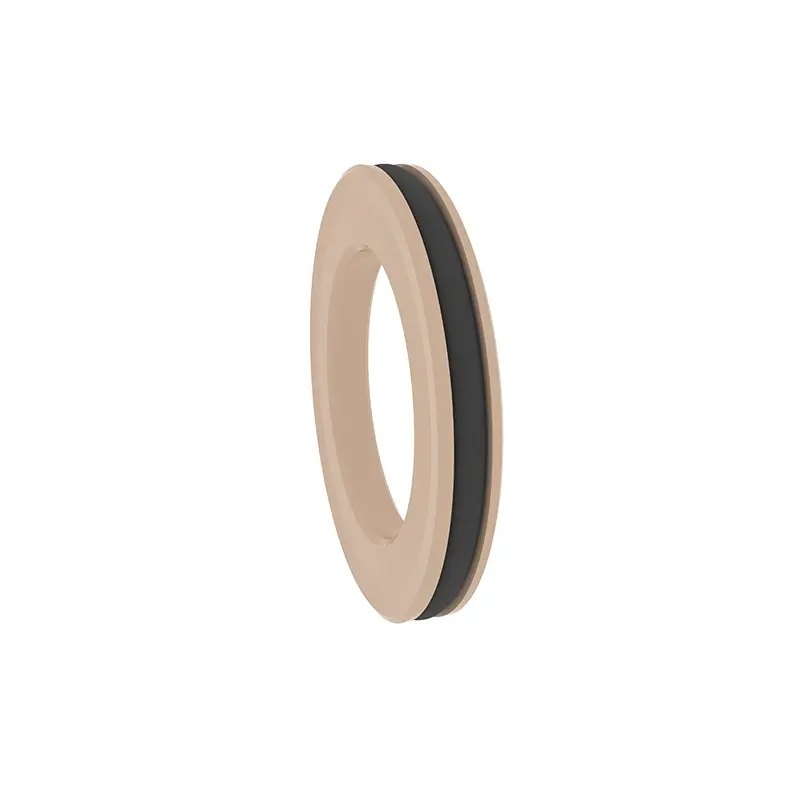

RC2876 اور RC2877 پین سیل ہیں ، اور RC2876-B اور RC2877-B Y کے سائز کے مشترکہ مہر ہیں۔ ہر ماڈل کے مابین دو مختلف ڈویژنوں میں ایک ہی نالی ہوتی ہے اور اس کا تبادلہ کیا جاسکتا ہے۔ وہ محوری (اختتام) کے لئے موزوں ہیں اور ایک طرفہ دباؤ والے جامد مہروں کو فلانج کرتے ہیں اور ان جگہوں پر استعمال ہوسکتے ہیں جہاں سطح کی کھردری مثالی نہیں ہے۔ دو پین سیلز سٹینلیس سٹیل کے اسپرنگس اور اعلی فنکشن پلاسٹک پر مشتمل ہیں۔ سٹینلیس سٹیل کے اسپرنگس کو V کے سائز کے چشموں اور O کے سائز کے چشموں کے طور پر منتخب کیا جاسکتا ہے۔ اور جب RC2876-B اور RC2877-B کا استعمال کرتے ہیں تو ، مناسب طور پر مماثل Elastomer مواد کو منتخب کرنا ضروری ہے۔
مصنوعات کی خصوصیات اور ایپلی کیشنز:
RC2876
قابل عمل کام کے حالات (ایک ہی وقت میں حد کی قدریں ظاہر نہیں ہونی چاہئیں)
| دباؤ ایم پی اے | اسپیڈ ایم/ایس | درجہ حرارت ℃ | میڈیم | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | تمام مائعات ، کیمیکل ، گیسیں |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
مواد کا انتخاب
1. مماثل O- رنگ مواد ہوسکتا ہے: R01 نائٹریل ربڑ (NBR) ، R02 فلوروربر (FKM) ، وغیرہ۔
2. سیلنگ رنگ مواد: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، وغیرہ۔
3. سٹینلیس سٹیل کے اسپرنگس کو O- کے سائز کے چشموں اور V کے سائز کے چشموں سے منتخب کیا جاسکتا ہے۔
ترتیب دینے کی مثال
RC2876-40-PTFE4+V اندرونی دباؤ نالی کا بیرونی قطر 40 ہے ، سگ ماہی رنگ کا مواد PTFE4 ہے ، اور موسم بہار V کے سائز کا موسم بہار ہے
RC2876-B-40-PTFE4+R02 داخلی دباؤ نالی کا بیرونی قطر 40 ہے ، سگ ماہی رنگ کا مواد PTFE4 ہے ، اور مماثل O- رنگ فلوروربر ہے
نوٹ: اگر آپ توسیعی حد کا انتخاب کرتے ہیں تو ، براہ کرم سیریز نمبر استعمال کریں۔

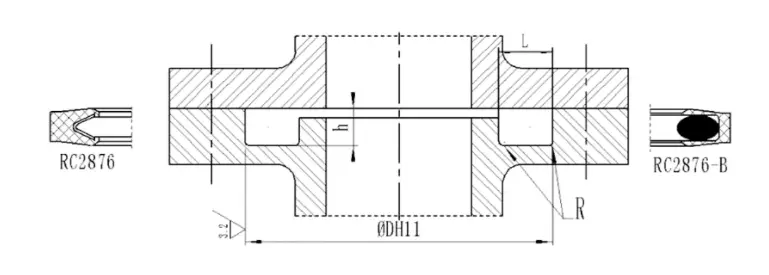

| سیریل نمبر | سیریل نمبر | معیاری حد DH11 | توسیع کی حد DH11 | نالی کی گہرائی h-0.05 | نالی کی چوڑائی l+0.2 | گول کونے rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
قابل عمل کام کے حالات (ایک ہی وقت میں حد کی قدریں ظاہر نہیں ہونی چاہئیں)
| دباؤ ایم پی اے | اسپیڈ ایم/ایس | درجہ حرارت ℃ | میڈیم | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | تمام مائعات ، کیمیکل ، گیسیں |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. مماثل O- رنگ مواد ہوسکتا ہے: R01 نائٹریل ربڑ (NBR) ، R02 فلوروربر (FKM) ، وغیرہ۔
2. سیلنگ رنگ مواد: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، وغیرہ۔
3. سٹینلیس سٹیل کے اسپرنگس کو O- کے سائز کے چشموں اور V کے سائز کے چشموں سے منتخب کیا جاسکتا ہے۔
ترتیب دینے کی مثال
RC2877-40-PTFE4+V بیرونی دباؤ نالی کا اندرونی قطر 40 ہے ، سگ ماہی رنگ کا مواد PTFE4 ہے ، اور سٹینلیس سٹیل کا موسم بہار ایک V کے سائز کا موسم بہار ہے
RC2877-B-40-PTFE4+R02 بیرونی دباؤ کی نالی کا اندرونی قطر 40 ہے ، سگ ماہی رنگ کا مواد PTFE4 ہے ، اور مماثل O- رنگ فلوروربر ہے
نوٹ: اگر آپ توسیع شدہ حد کا انتخاب کرتے ہیں تو ، براہ کرم سیریز نمبر استعمال کریں۔

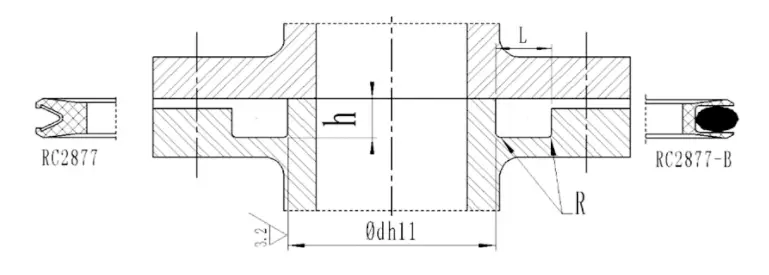

| سیریل نمبر | سیریل نمبر | معیاری حد D H11 | توسیع کی حد DH11 | نالی کی گہرائی h-0.05 | نالی کی چوڑائی l+0.2 | گول کونے rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
