کارکردگی اور درخواستیں

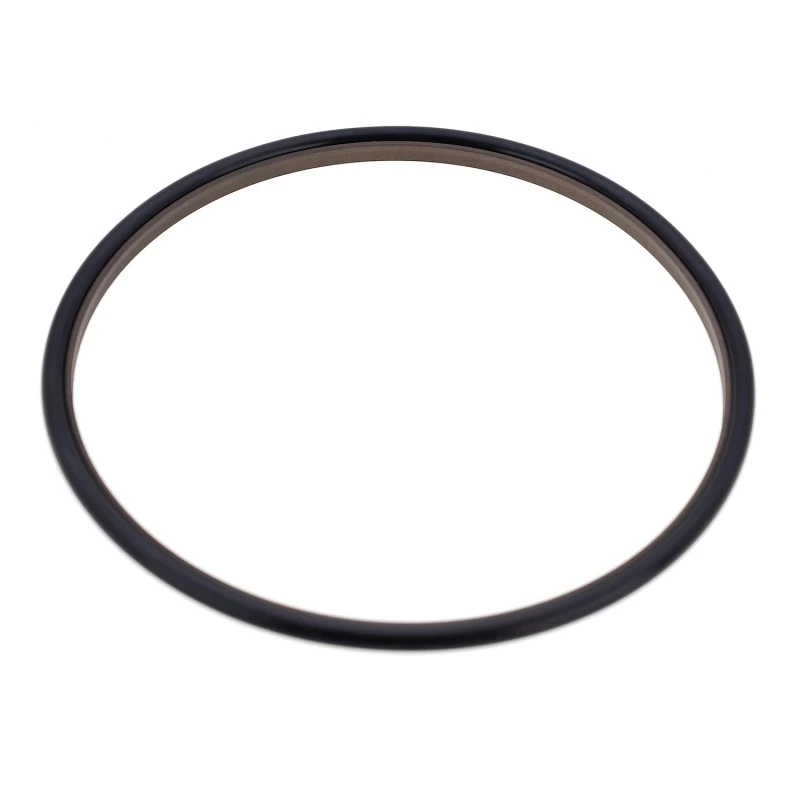

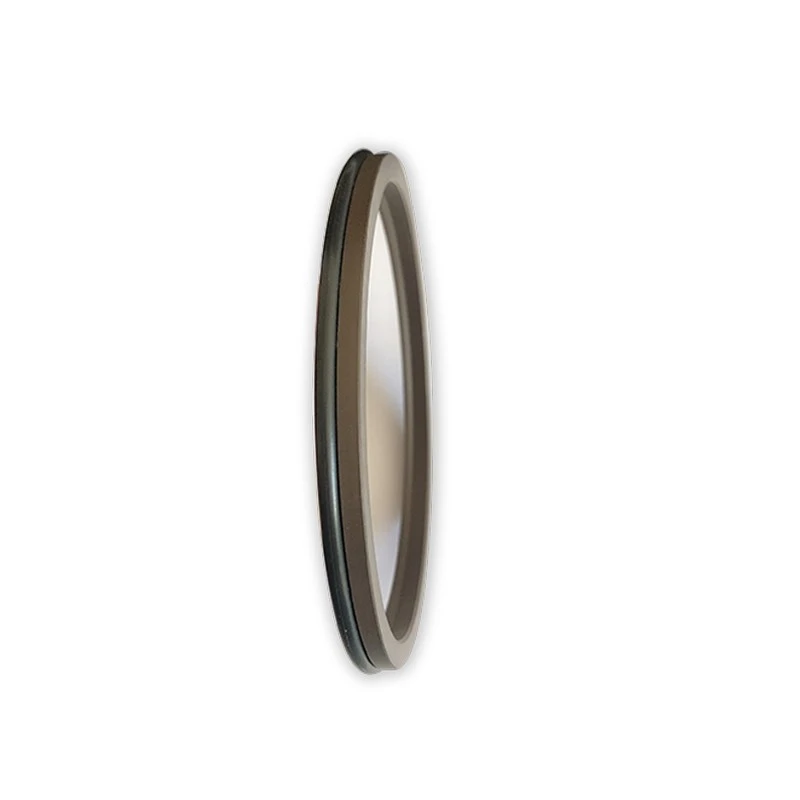

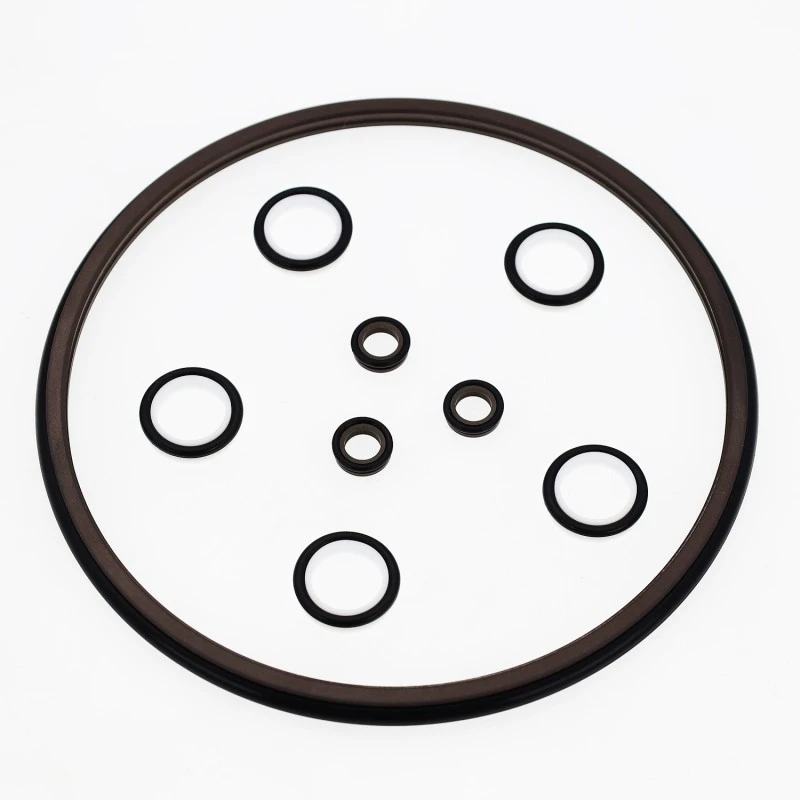

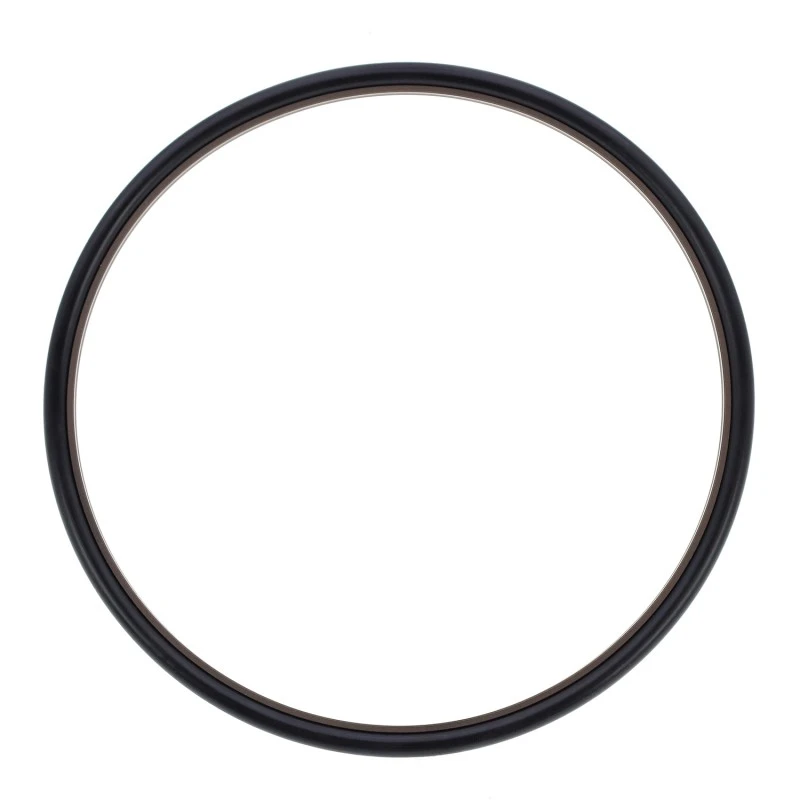

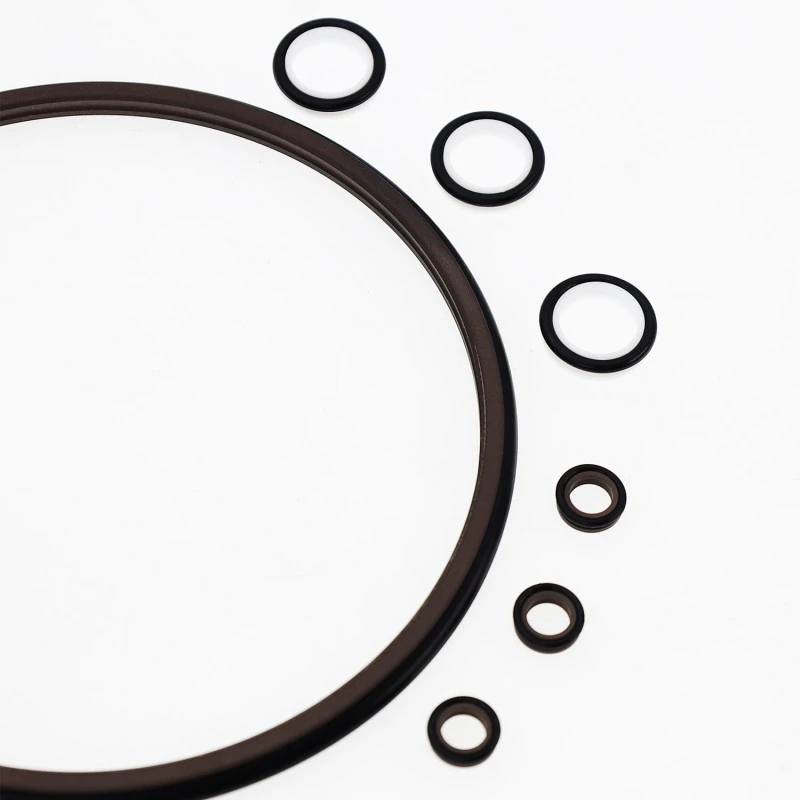

ڈبل ہونٹ کا مجموعہ وائپر مہر ایک دو طرفہ وائپر مہر ہے جس میں پی ٹی ایف ای سے بھرے ڈبل ہونٹ وائپر رنگ اور ایک او رنگ شامل ہوتا ہے۔ او رنگ پی ٹی ایف ای رنگ میں لباس کی تلافی کرتے ہوئے ، پری لوڈ فراہم کرتا ہے۔ یہ بدلہ لینے ، دوغلا پن یا سرپل حرکات کے لئے موزوں ہے۔
آپریٹنگ شرائط
|
دباؤ ایم پی اے |
درجہ حرارت ° C |
اسپیڈ ایم/ایس |
میڈیم |
|
- |
-35 ~+100 (مماثل O- رنگ NBR) |
6 |
ہائیڈرولک تیل ، ایملشن ، پانی ، وغیرہ۔ |
|
-20 ~+200 (مماثل O- رنگ fkm) |
ترتیب دینے کی مثال
آرڈر ماڈل RCF02-80-PTFE3-R01
RCF02 - ماڈل 80 - شافٹ قطر PTFE3 - عام مقصد میں ترمیم شدہ PTFE RO1 - مماثل ربڑ میٹریل کوڈ
نائٹریل (این بی آر) - آر 01 ، فلورو کاربن (ایف کے ایم) - آر او 2

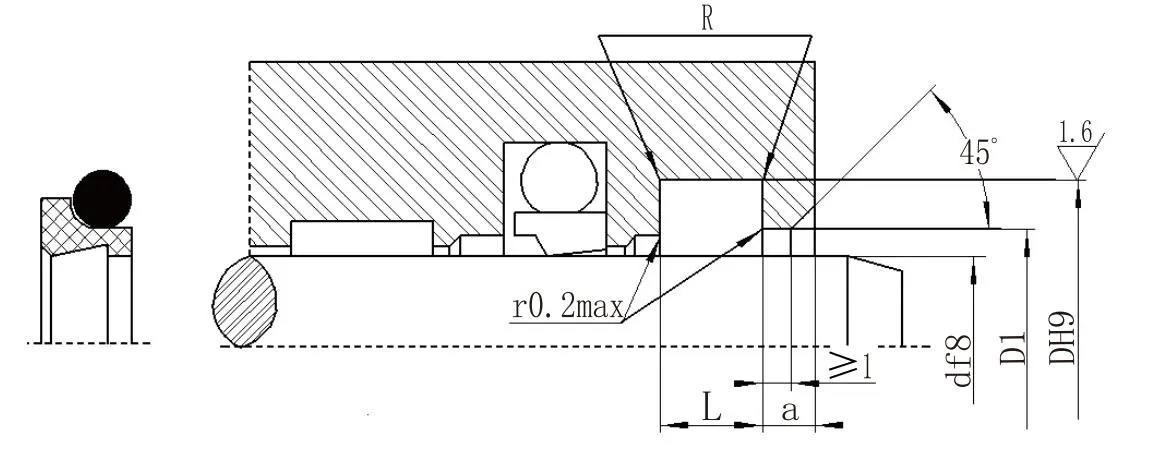

تفصیلات پیرامیٹر ٹیبل (پیرامیٹر کی حد میں کسی بھی سائز کی مصنوعات فراہم کی جاسکتی ہیں)
|
شافٹ قطر کی حد D f8 |
نالی قطر D H9 |
نالی کی چوڑائی l+0.2 |
سوراخ قطر کھولیں D1H11 |
سوراخ کی چوڑائی a دن |
گول کونے r≤ |
او رنگ تار قطر d0 |
|
4 ~ 11 |
D+4.8 |
3.7 |
D+1.5 |
2 |
0.4 |
1.80 |
|
12 ~ 64 |
D+6.8 |
5.0 |
D+1.5 |
2 |
0.7 |
2.65 |
|
65 ~ 250 |
D+8.8 |
6.0 |
D+1.5 |
3 |
1.0 |
3.55 |
|
251 ~ 420 |
D+12.2 |
8.4 |
D+2.0 |
4 |
1.5 |
5.30 |
|
421 ~ 650 |
D+16.0 |
11.0 |
D+2.0 |
4 |
1.5 |
7.00 |
|
651 ~ 1500 |
D+20.0 |
14.0 |
D+2.5 |
5 |
2.0 |
8.60 |
