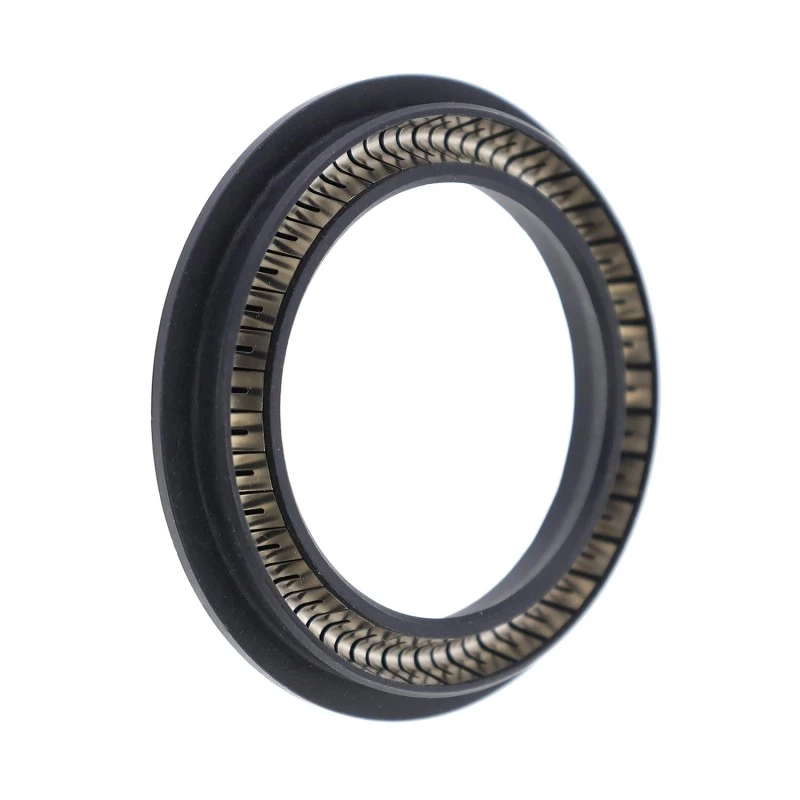

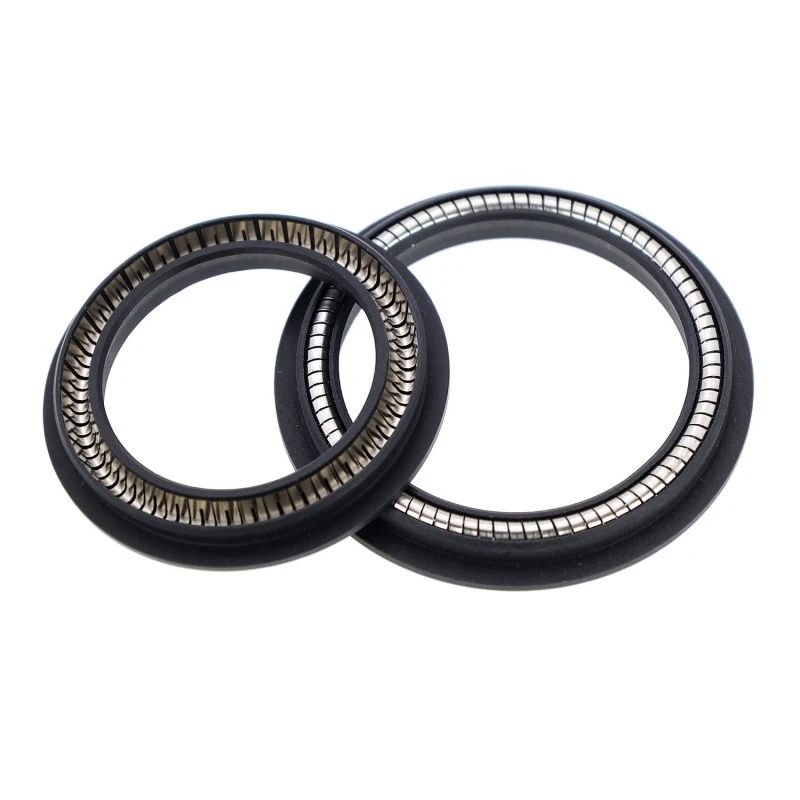

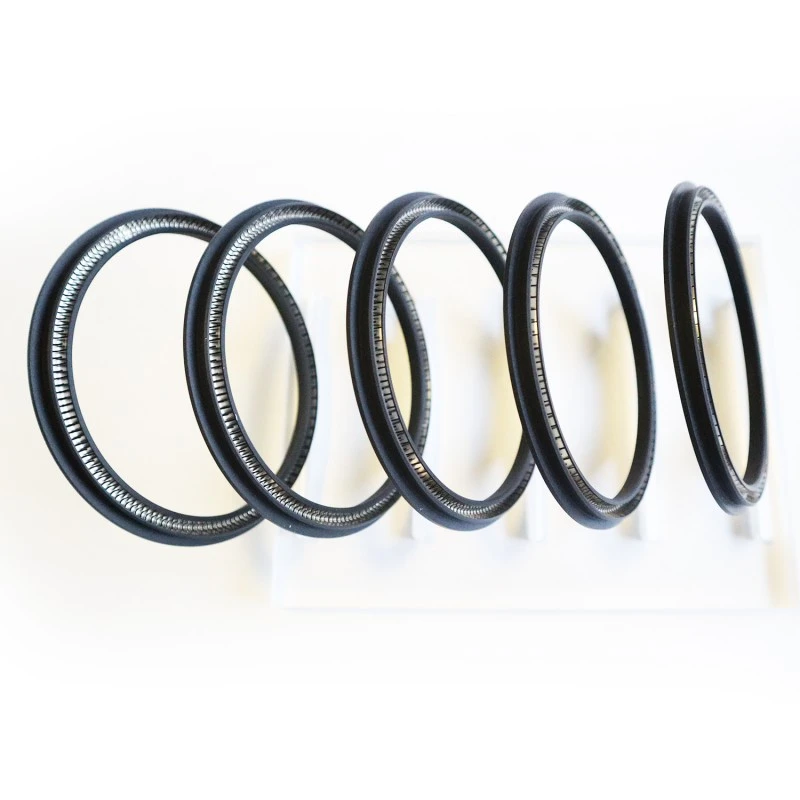

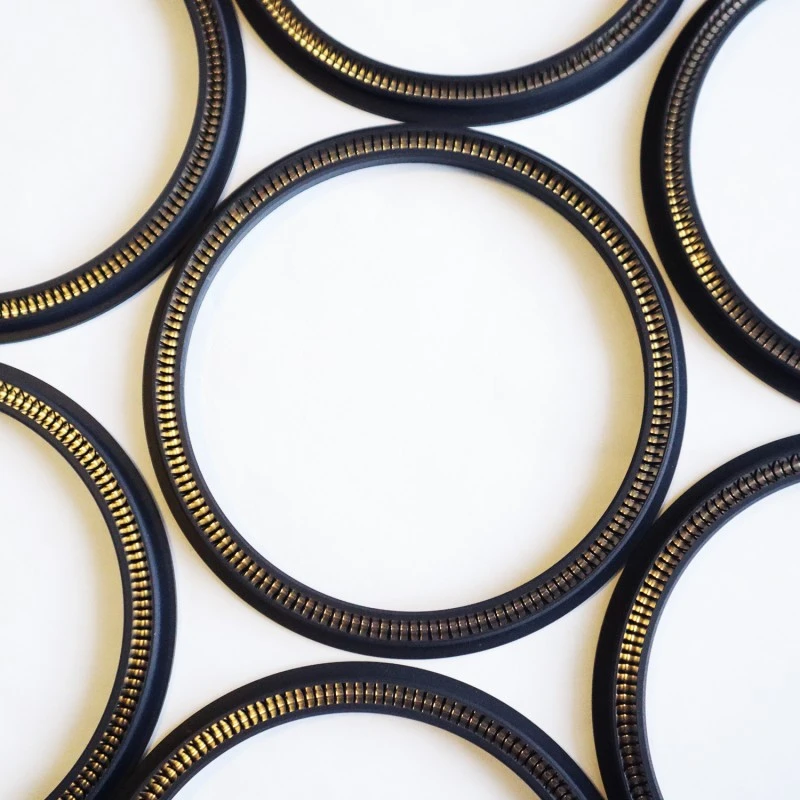

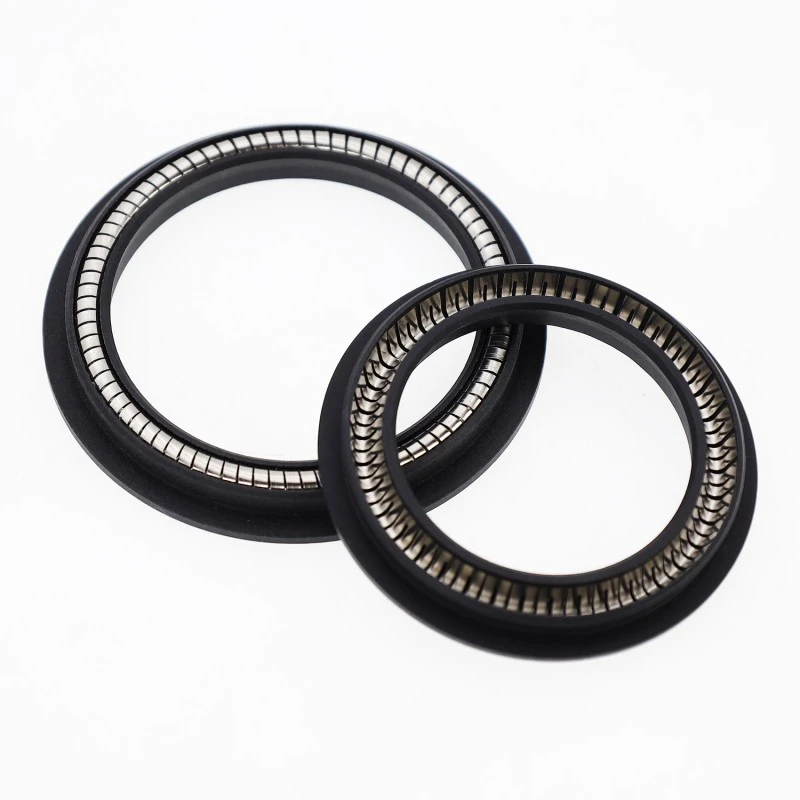

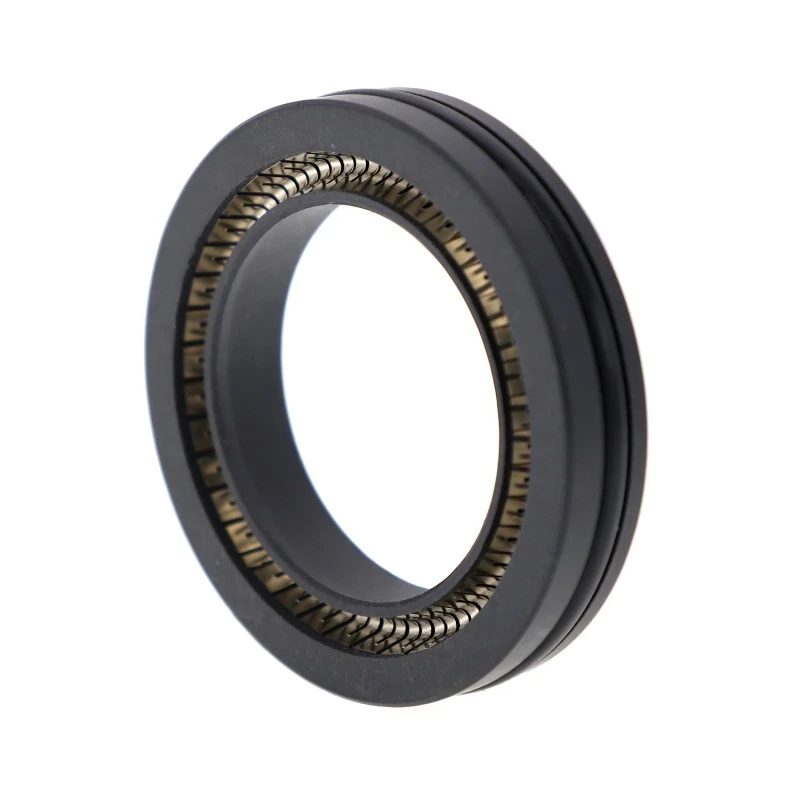

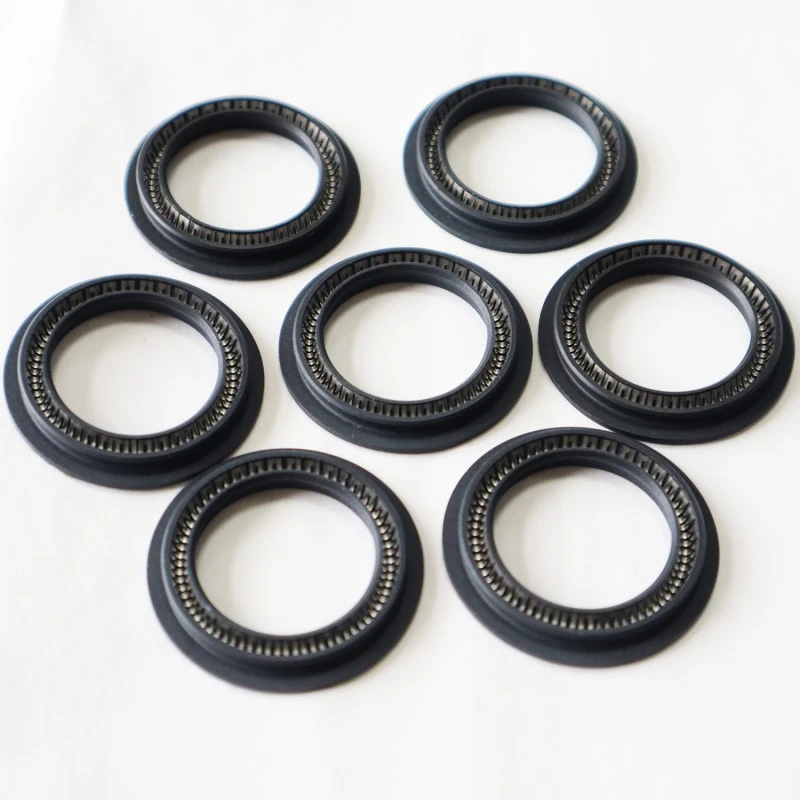

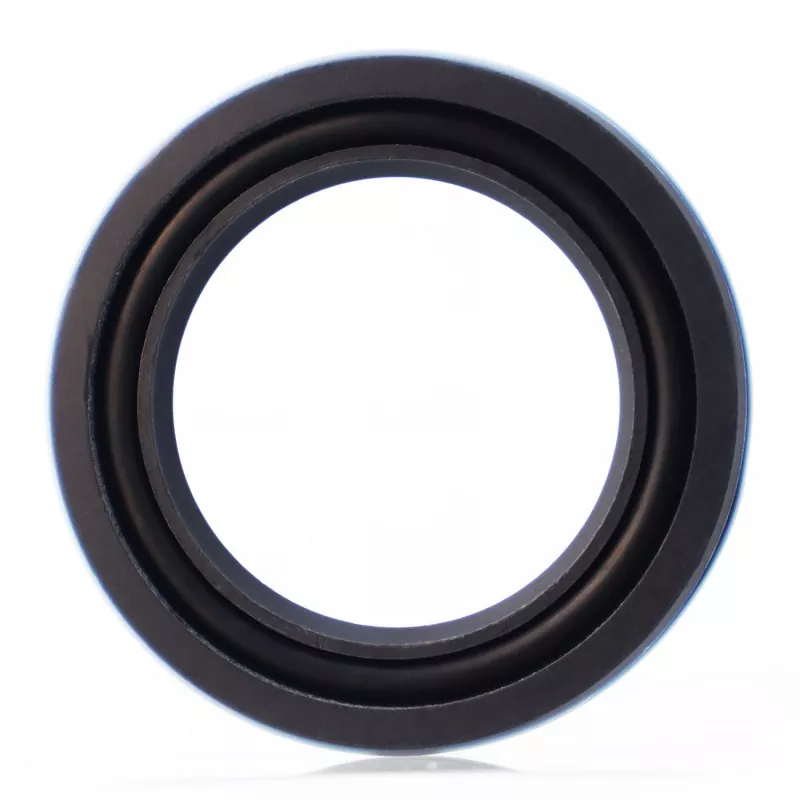

روٹری شافٹ کے لئے موسم بہار میں متحرک مہریں اعلی کارکردگی کا مظاہرہ کرتی ہیں ، روٹری شافٹ ایپلی کیشنز میں استعمال ہونے والی غیر مستقیم دباؤ مہریں۔ RC2055 روٹری مہر ایک سٹینلیس سٹیل بہار اور اعلی کارکردگی والے پلاسٹک پر مشتمل ہے۔ جب RC2055-B اور RC2055-C کا استعمال کرتے ہیں تو ، مناسب elastomer مواد کو احتیاط سے منتخب کیا جانا چاہئے۔
قابل اطلاق آپریٹنگ شرائط (انتہائی اقدار بیک وقت نہیں ہونا چاہئے)
|
دباؤ/ایم پی اے |
درجہ حرارت / ° C |
اسپیڈ/ ایم/ ایس |
میڈیم |
|||
|
≤35 |
RC2055 |
RC2055-B/c |
RC2055 |
RC2055-B |
RC2055-C |
تقریبا تمام مائع اور گیس میڈیا |
|
-200 ~+250 |
-35 ~+250 |
<2m/s |
<6m/s |
<2m/s |
||
مواد کا انتخاب
1. دستیاب O- رنگ کے مواد میں شامل ہیں: R01 نائٹریل ربڑ (NBR) ، R02 فلوروربر (FKM) ، وغیرہ۔
2. مہر رنگ مواد: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، وغیرہ۔
3. سٹینلیس سٹیل بہار: V کے سائز کا بہار۔
پیداوار کے عمل کو کنٹرول
روچین کا جدید پروڈکشن بیس ہائی صحت سے متعلق انجیکشن مولڈنگ مشینیں ، خودکار ویکیوم وولکنائزنگ مشینیں ، اور سی این سی پریسجن مشینی سازوسامان سے لیس ہے۔ پیداوار کے عمل کے دوران ، ہم کلیدی عمل کے پیرامیٹرز جیسے درجہ حرارت ، دباؤ اور حقیقی وقت میں وقت کی نگرانی کے لئے ایس پی سی (شماریاتی عمل کنٹرول) کے طریقوں کا استعمال کرتے ہیں ، اس بات کو یقینی بناتے ہیں کہ ہر ڈھالنے والی مصنوعات اعلی مستقل مزاجی اور استحکام کی نمائش کرتی ہے۔
اہم مصنوعات کے ل we ، ہم بے ترتیب نمونے لینے کے بجائے 100 ٪ معائنہ کے نظام کو نافذ کرتے ہیں ، تاکہ یہ یقینی بنایا جاسکے کہ ہمارے صارفین کو پہنچایا جانے والا ہر مہر اہل ہے۔
مثال کے طور پر
RC2055-40-PTFE4+V: شافٹ ویاس 40 ، سیلنگ رنگ میٹریل PTFE4 ، سٹینلیس سٹیل اسپرنگ V کے سائز کا ہے۔
RC2055-B-40-PTFE4+R02: شافٹ ویاس 40 ، سیل رنگ مواد PTFE4 ، مماثل O- رنگ فلوروربر ہے۔
RC2055-C-40-PTFE4+R02: شافٹ ویاس 40 ، سیل رنگ مواد PTFE4 ، مماثل O- رنگ فلوروربر ہے۔

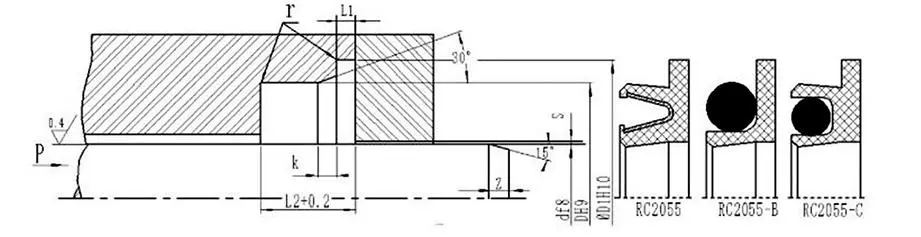

نردجیکرن ٹیبل (پیرامیٹر کی حد کے اندر تمام وضاحتیں دستیاب ہیں)
|
راڈ قطر کی حد D f8 |
نالی قطر ڈی ایچ 9 |
نالی قطر D1H10 |
کنارے کی گہرائی L1 |
نالی چوڑائی l |
امپورٹ چیمفر k |
شعاعی کلیئرنس سمیکس |
چیمفر لمبائی |
r زیادہ سے زیادہ |
|
|
10 ایم پی اے |
20 ایم پی اے |
||||||||
|
5 ~ 19.9 |
D+5 |
D+9 |
0.85-0.1 |
3.6 |
0.3 |
0.15 |
0.1 |
ZMIN = 0.8L |
0.8 |
|
20 ~ 39.9 |
D+7 |
D+12.5 |
1.35-0.15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40 ~ 400.9 |
D+10.5 |
D+17.5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401 ~ 1500 |
D+14 |
D+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
نوٹ: یہ تجویز کی جاتی ہے کہ گھومنے والے شافٹ کی سطح کی سختی HRC ≥ 58 ہو۔
نردجیکرن اور طول و عرض ٹیبل (یہ ٹیبل RC2055-B اور RC2055-C پر لاگو ہوتا ہے ، جس میں ایک ہی وضاحتیں ہوتی ہیں)
|
ماڈل |
d |
D |
D1 |
L |
L1 |
|
ماڈل |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
ماڈل |
d |
D |
D1 |
L |
L1 |
|
ماڈل |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
نوٹ: اگر مطلوبہ وضاحتیں اس جدول میں درج نہیں ہیں تو ، براہ کرم ہماری کمپنی سے رابطہ کریں۔ ہم 1600 ملی میٹر سائز کی مصنوعات کی فراہمی کرسکتے ہیں۔
