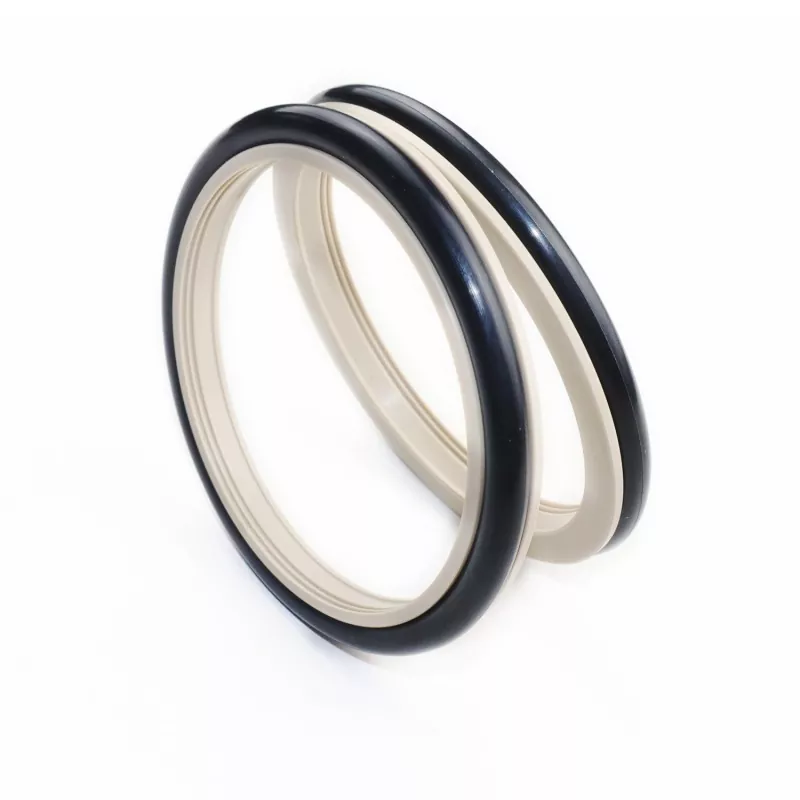

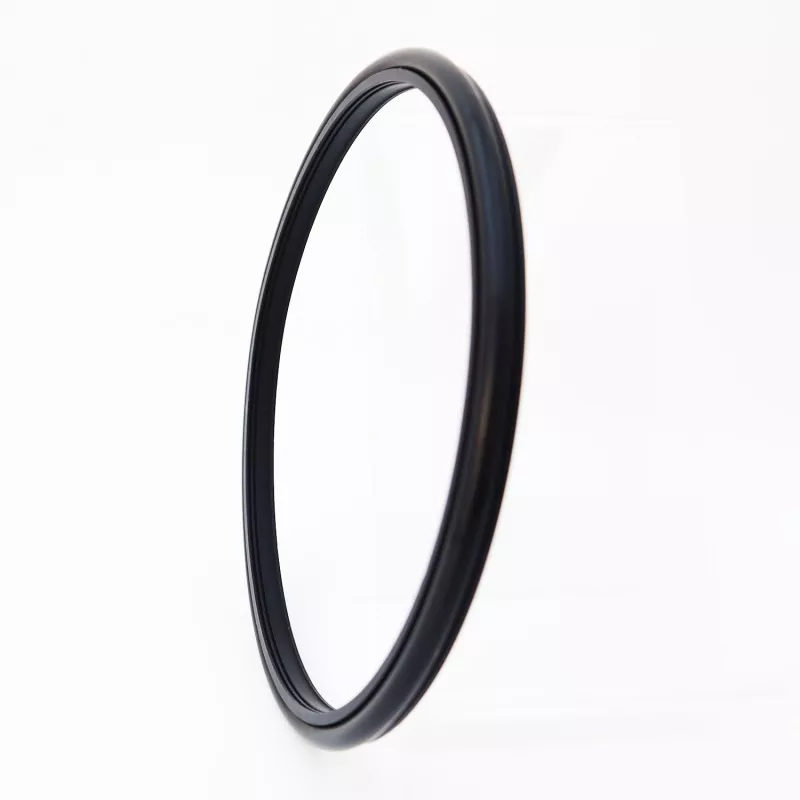

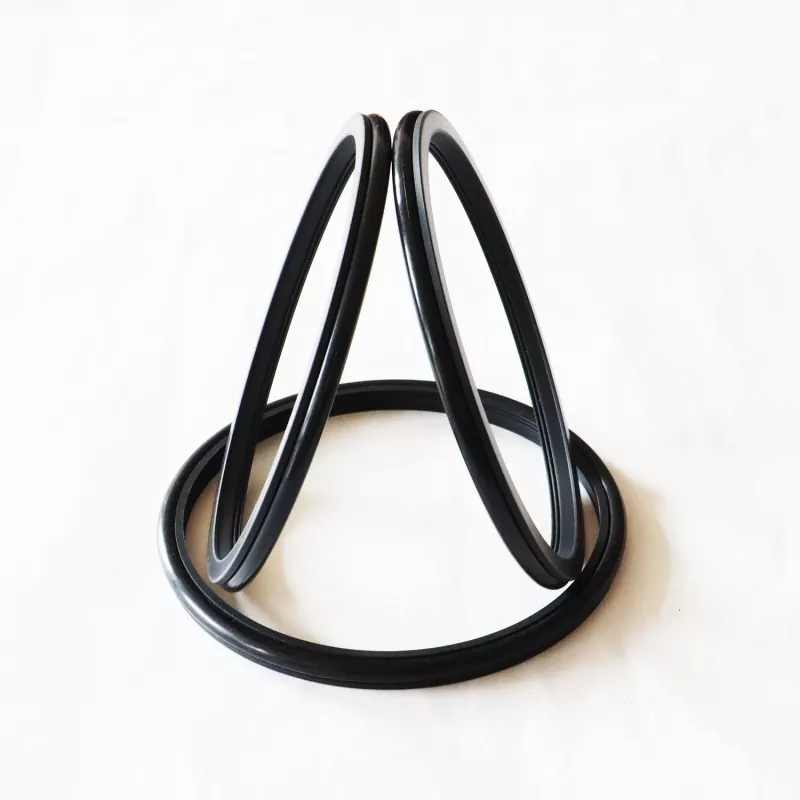

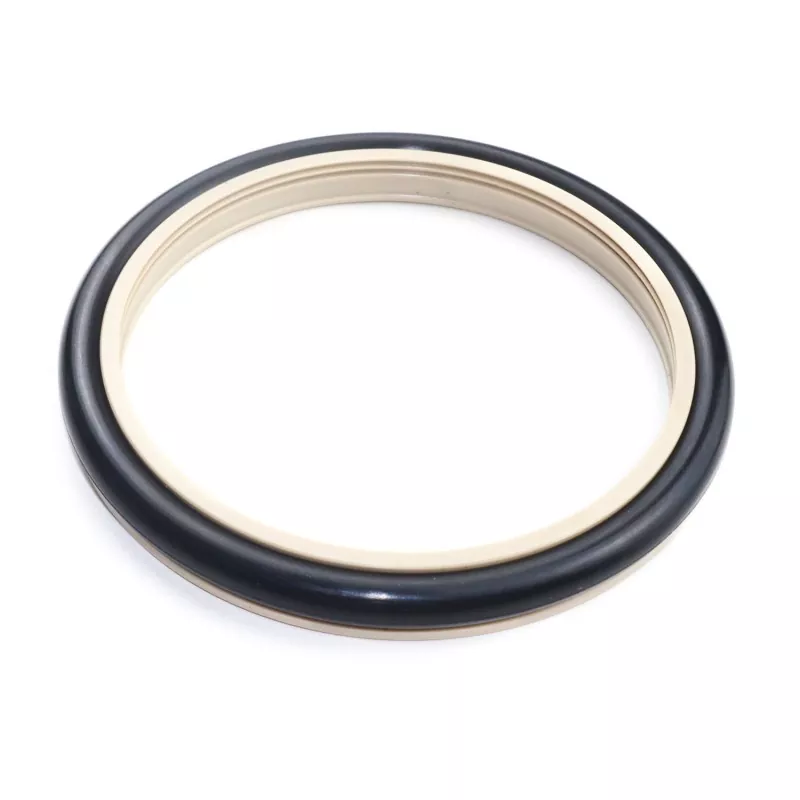

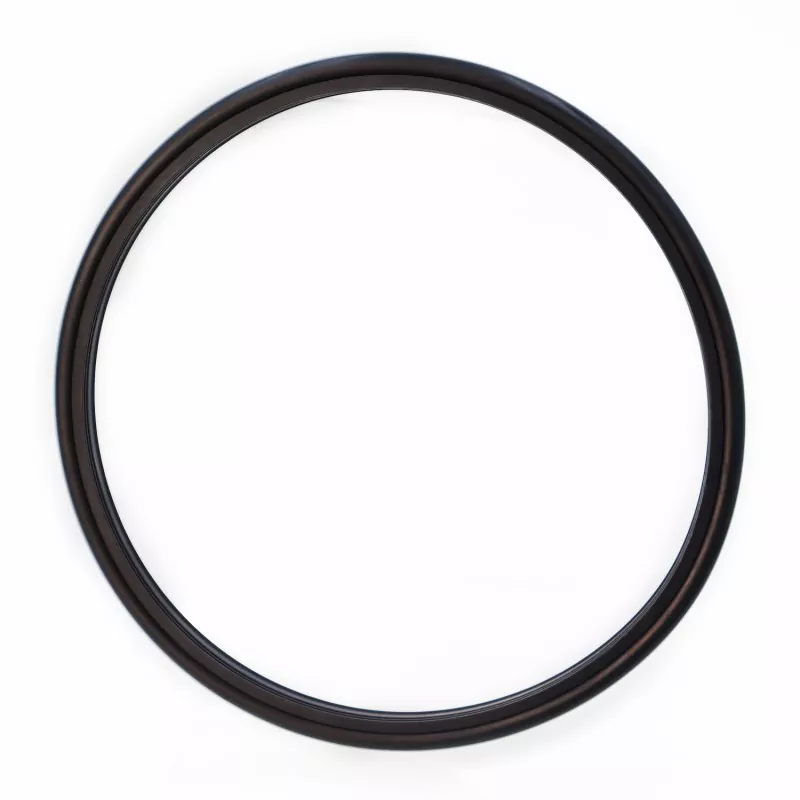

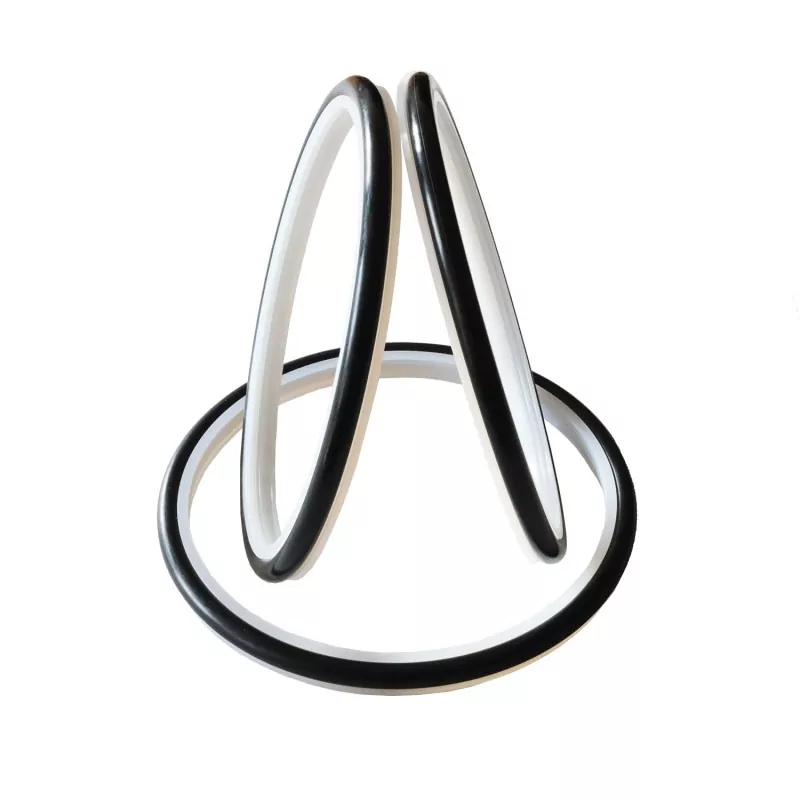

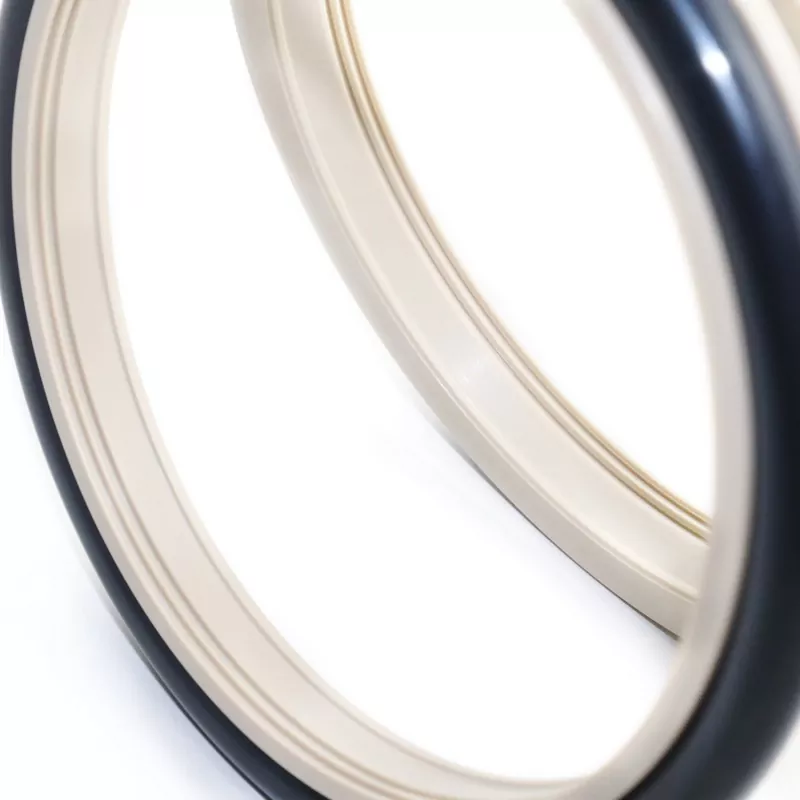

پسٹن راڈز (شافٹ) کے لیے مضبوط سیرٹیڈ کمپوزٹ سیل (سیمنٹ سلری سیل) خاص طور پر ڈیزائن کی گئی سیریٹڈ سیلنگ رنگ پر مشتمل ہوتی ہے جو اعلیٰ کارکردگی والے انجینئرنگ پلاسٹک سے بنی ہوتی ہے اور ایک ربڑ O-ring؛ یہ ہائیڈرولک ریکپروکیٹنگ اور روٹری ایپلی کیشنز میں یک طرفہ سگ ماہی کے لئے موزوں ہے۔ یہ بنیادی طور پر پلنگر پمپ، مٹی پمپ، سکرو ڈرلنگ ٹولز، ڈرلنگ رگ، تیل کی تلاش کا سامان، کنکریٹ مکسنگ پلانٹس وغیرہ میں استعمال ہوتا ہے۔
اہم خصوصیات میں طویل سروس لائف، کم رگڑ، بہترین سگ ماہی کارکردگی، کمپیکٹ ڈیزائن، اور تنصیب، استعمال اور دیکھ بھال میں آسانی شامل ہیں۔ سیلنگ ہونٹ پروفائل اور موٹائی کا بہترین ڈیزائن سیمنٹ سلری جیسے سخت میڈیا کے سامنے آنے پر بھی مؤثر سگ ماہی کو یقینی بناتا ہے۔
جب کیچڑ جیسے میڈیا کے ساتھ استعمال کیا جاتا ہے، تو یہ سفارش کی جاتی ہے کہ دو (یا اس سے زیادہ) سگ ماہی کے مراحل کے درمیان چکنا کرنے والی چکنائی کا انجیکشن لگایا جائے۔
حد کی اقدار ایک ساتھ نہیں ہونی چاہئیں۔
|
پریشر (MPa) |
درجہ حرارت (°C) |
رفتار (m/s) |
درمیانہ |
|
|
باہمی حرکت |
گردشی حرکت |
|||
|
≤100 |
-35 سے +100 (NBR O-ring کے ساتھ) |
≤6 |
≤2 |
پانی، مٹی، خام تیل، ہائیڈرولک تیل، ایملشن |
|
-20 سے +200 (FKM O-ring کے ساتھ) |
||||
1. ہم آہنگ O-ring مواد میں شامل ہیں: R01 Nitrile ربڑ (NBR)، R02 Fluororubber (FKM)، وغیرہ۔
2. سگ ماہی کی انگوٹی مواد: معیاری مواد PTFE4؛ دیگر دستیاب مواد میں PTFE2، PTFE3، PTFE5، UPE، PK1، PK2، وغیرہ شامل ہیں۔
آرڈر ماڈل: RC2061-80*91.7*7.6-PTFE4-R01 (ماڈل - شافٹ قطر * نالی قطر * نالی کی چوڑائی - میٹریل کوڈ)
مخصوص پیرامیٹر رینج کے اندر سائز دستیاب ہیں۔
|

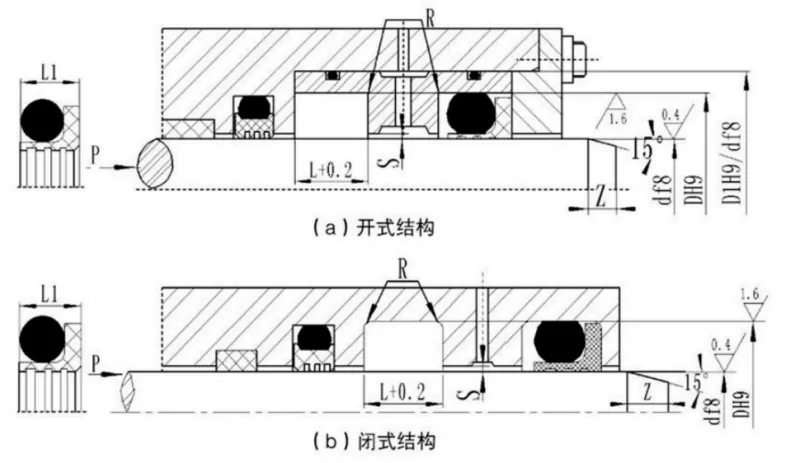

شافٹ قطر کی حد معیاری قسم d f8 RC2061 |
شافٹ قطر کی حد ہیوی ڈیوٹی d f8 RC2061-Z |
نالی کا قطر ڈی ایچ 9 |
نالی کی چوڑائی L+0.2 |
مہر کی چوڑائی L1 |
کونے کا رداس Rmax |
ریڈیل کلیئرنس Smax |
چمفر زمین |
O-ring کراس سیکشن قطر |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
نوٹ: 1. شافٹ کے قطر ≤30 ملی میٹر کے لیے، ایک کھلی نالی کے ڈیزائن کی سفارش کی جاتی ہے۔
2. روٹری سیلنگ ایپلی کیشنز کے لیے، گھومنے والی شافٹ کی سطح کی سختی HRC ≥58 ہونی چاہیے۔
3. 30 MPa سے زیادہ دباؤ کے لیے، اخراج کے فرق کے لیے H8/f8 فٹ کی سفارش کی جاتی ہے۔
