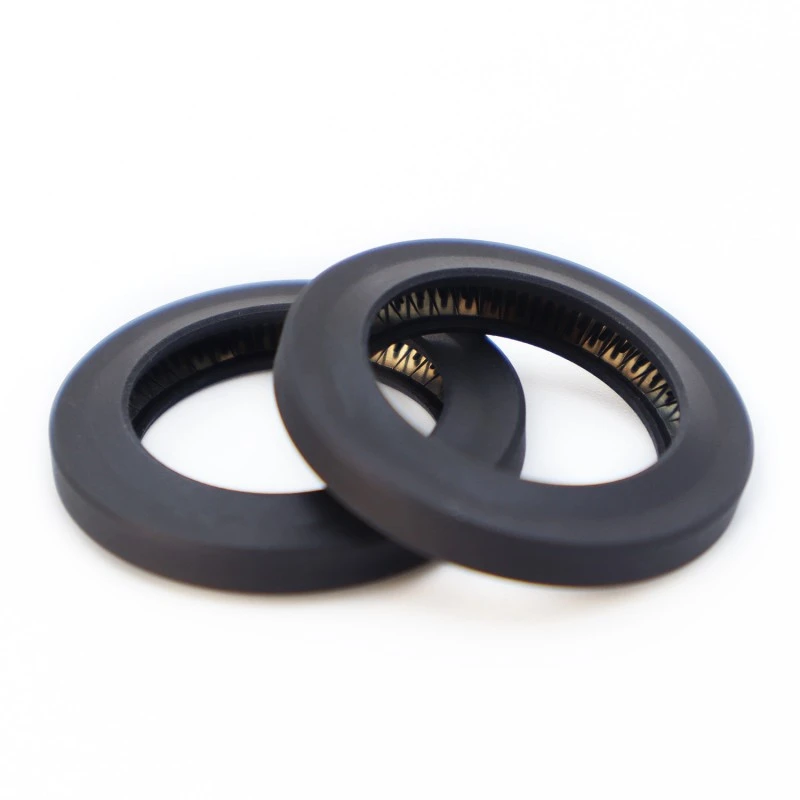

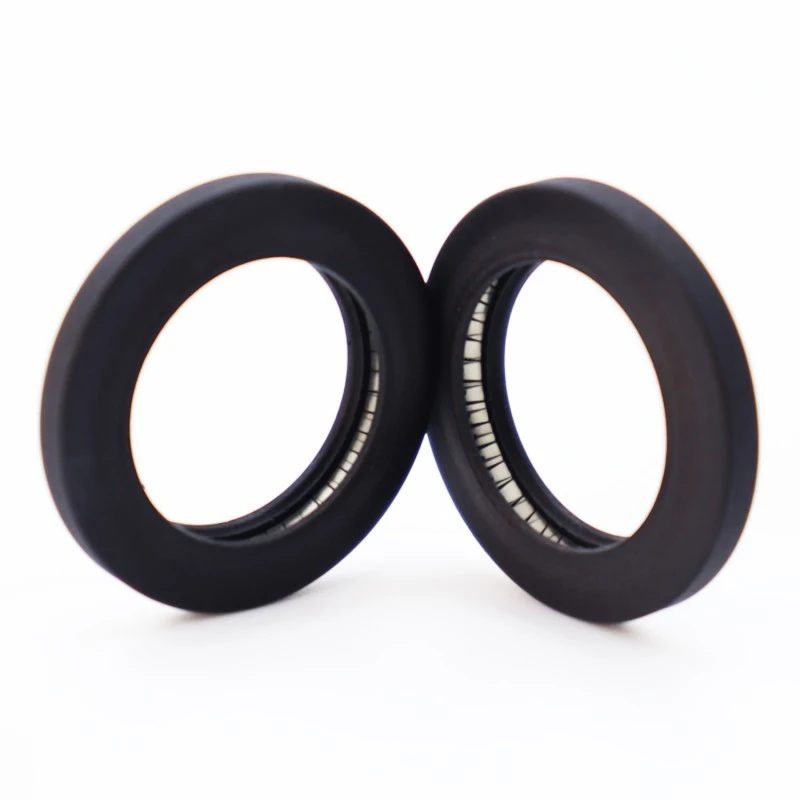

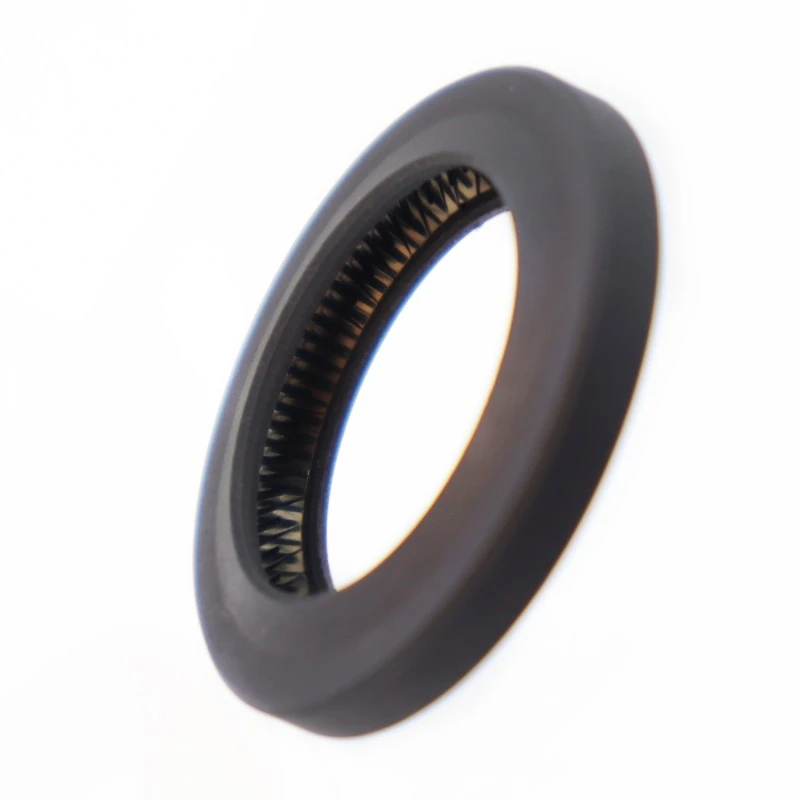

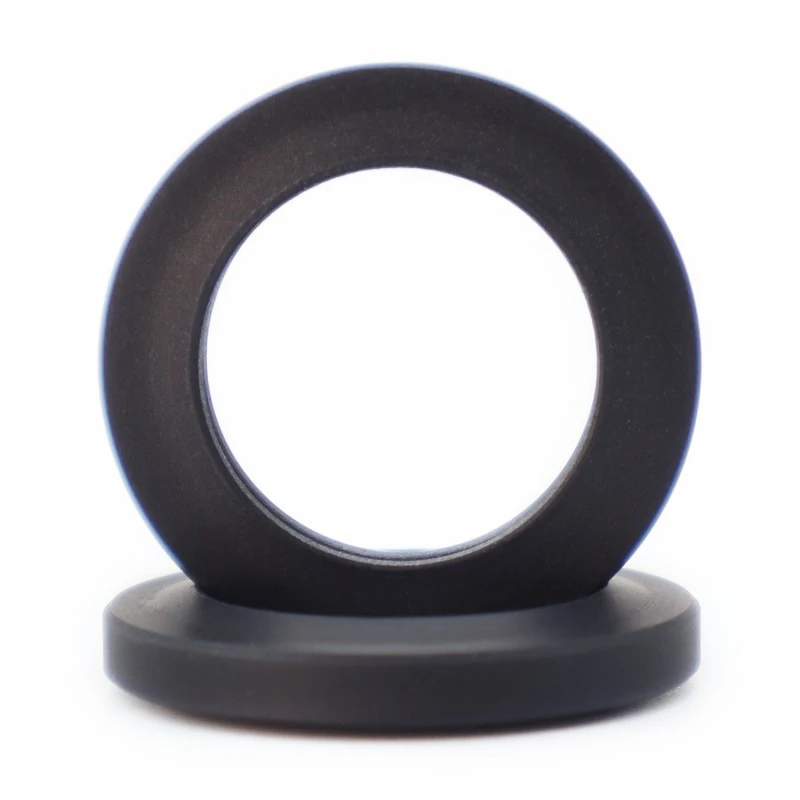

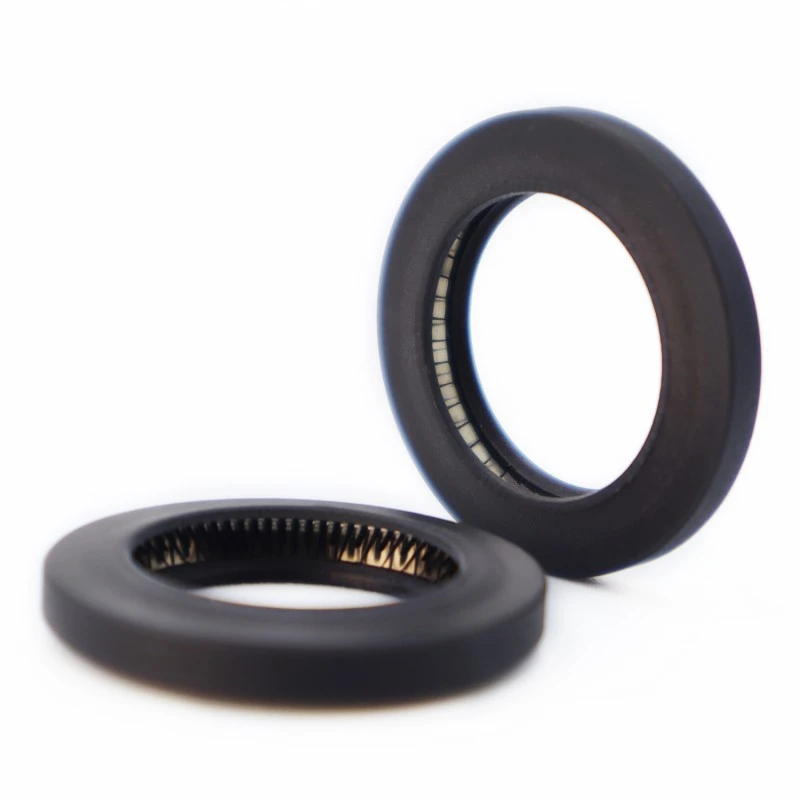

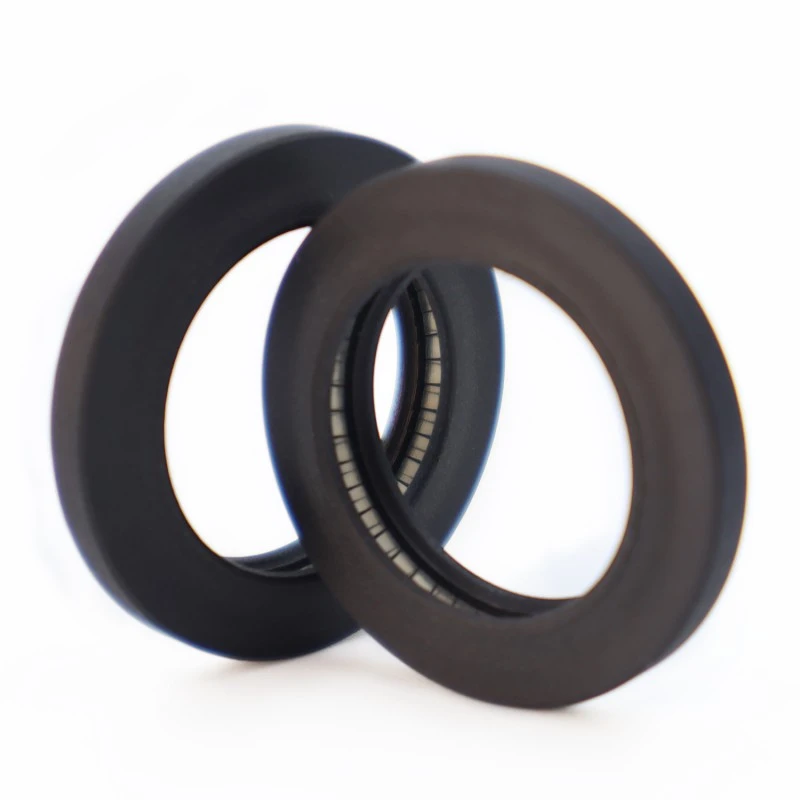

RC2876 مہر ایک سٹینلیس سٹیل بہار اور اعلی کارکردگی والے پلاسٹک پر مشتمل ہے۔ سٹینلیس سٹیل کا موسم بہار یا تو V کے سائز کا یا O- سائز کا موسم بہار ہوسکتا ہے۔ RC2876-B کا استعمال کرتے وقت ، مناسب elastomer مواد کا انتخاب کرنا ضروری ہے۔
قابل اطلاق آپریٹنگ شرائط (انتہائی اقدار بیک وقت نہیں ہونا چاہئے)
|
دباؤ (ایم پی اے) |
رفتار (میسرز) |
درجہ حرارت (° C) |
میڈیم |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
تمام مائعات ، کیمیکل اور گیسیں |
|
<40 |
<80 |
-200 ~+250 |
-35 ~+250 |
||
مواد کا انتخاب
1. ساتھ والے او رنگ کے مواد کو منتخب کیا جاسکتا ہے: R01 نائٹریل ربڑ (این بی آر) ، R02 فلوربربر (ایف کے ایم) ، وغیرہ۔
2. سیلنگ رنگ مواد: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، وغیرہ۔
3. سٹینلیس سٹیل کے اسپرنگس کو O- کے سائز کے چشموں اور V کے سائز کے چشموں سے منتخب کیا جاسکتا ہے۔
مثال کے طور پر
RC2876-40-PTFE4+V: اندرونی دباؤ نالی کا بیرونی قطر 40 ہے ، رنگ کا مواد سیل پی ٹی ایف ای 4 ہے ، بہار V کے سائز کا موسم بہار ہے۔
RC2876-B-40-PTFE4+R02: اندرونی دباؤ نالی کا بیرونی قطر 40 ہے ، رنگین مواد پر سیل کرنا PTFE4 ہے ، مماثل O- رنگ فلوروربر سے بنا ہوا ہے۔
نوٹ: اگر کسی توسیعی حد کی ضرورت ہو تو ، براہ کرم سیریز نمبر استعمال کریں۔
نردجیکرن ٹیبل (پیرامیٹر کی حد کے اندر تمام وضاحتیں دستیاب ہیں)
|
سیریل نمبر |
سیریل نمبر |
معیاری حد DH11 |
توسیع شدہ دائرہ کار DH11 |
نالی کی گہرائی h-0.05 |
نالی کی چوڑائی L+0.2 |
گول کونے rmax |
|
RC2876-0 |
RC2876-B-0 |
10 ~ 13.9 |
10 ~ 40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14 ~ 24.9 |
13 ~ 200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25 ~ 45.9 |
18 ~ 400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46 ~ 124.9 |
28 ~ 700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125 ~ 999.9 |
45 ~ 1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
