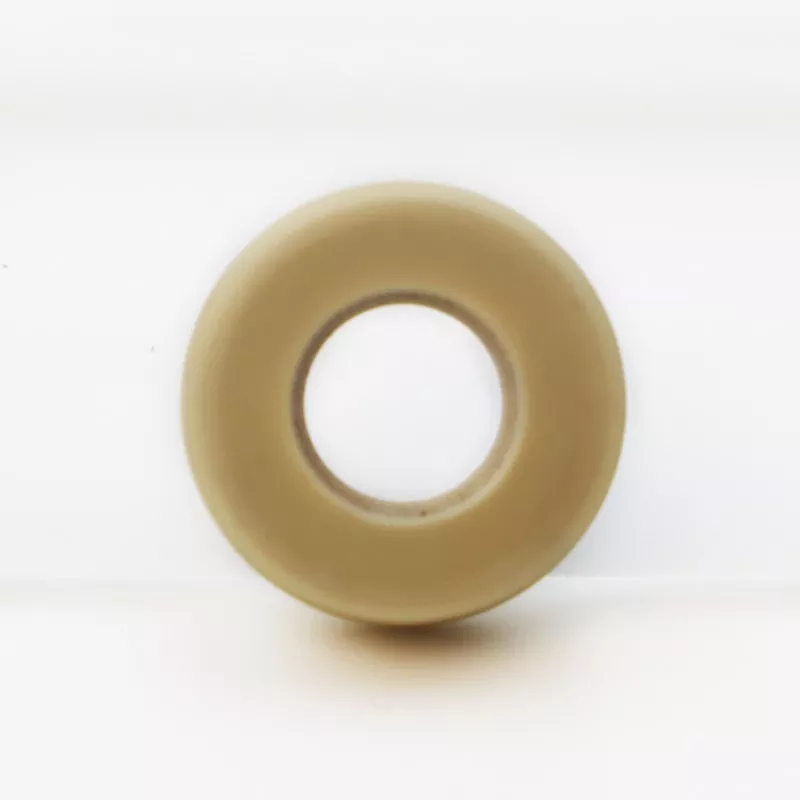

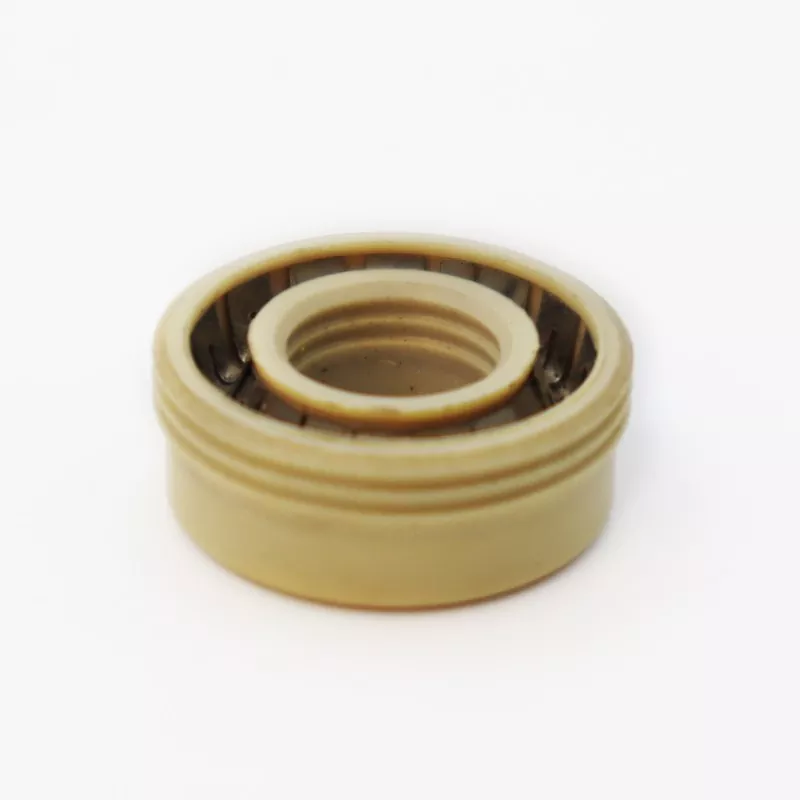

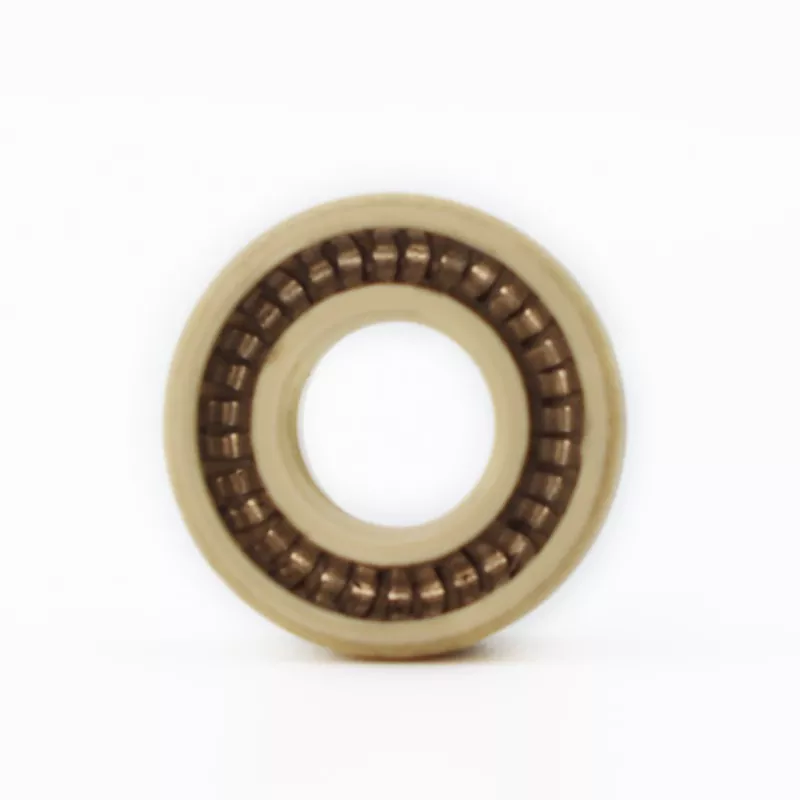

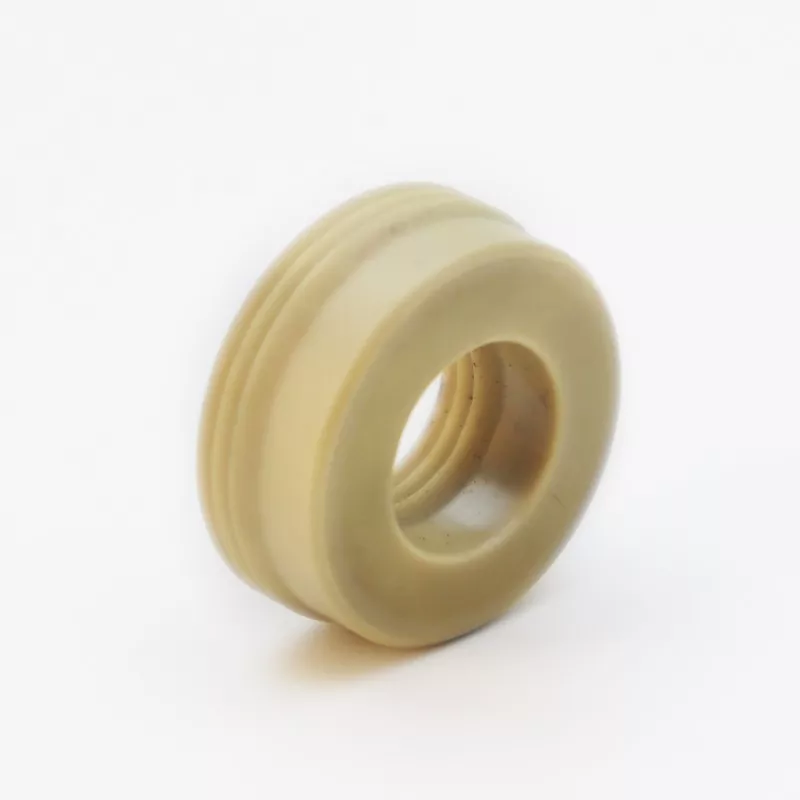

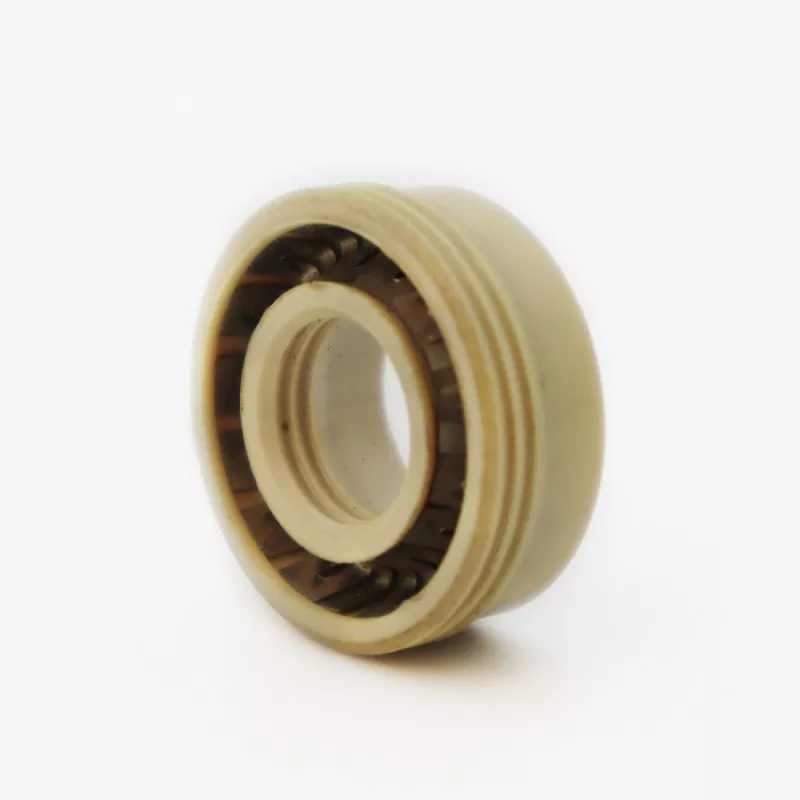

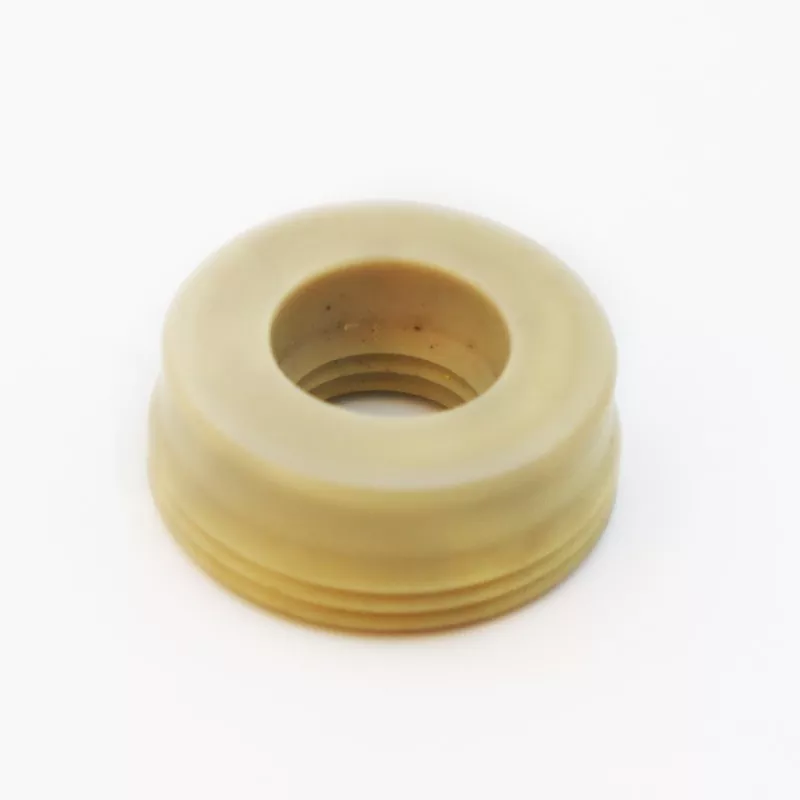

Ruichen FS-C Multi-Lip Spring-Energized Seal میں ایک منفرد سیرٹیڈ ہونٹ ڈیزائن ہے جو نمایاں طور پر سگ ماہی کی کارکردگی کو بڑھاتا ہے۔ FS-C ماڈل ایپلی کیشنز کے لیے ایک مثالی انتخاب ہے جس کے لیے سخت رساو کنٹرول کی ضرورت ہوتی ہے۔
یہ مستحکم، قابل بھروسہ سگ ماہی فراہم کرتا ہے — طویل سروس لائف کے ساتھ کم رگڑ کو متوازن رکھتے ہوئے — 40 MPa تک کے آپریٹنگ دباؤ پر (اس حد سے زیادہ دباؤ کے لیے ایک مخصوص وسیع نالی کی ترتیب کی ضرورت ہوتی ہے)۔
حد کی اقدار ایک ساتھ نہیں ہونی چاہئیں۔
|
پریشر (MPa) |
رفتار (m/s) |
درجہ حرارت °C |
میڈیا |
|
|
<40: نالی کی چوڑائی L استعمال کریں۔ >40 ایم پی اے: نالی کی چوڑائی L1 استعمال کریں۔ |
<10 |
BO/DO -35~+250 |
دیگر -200~+250 |
تمام مائعات، کیمیکلز اور گیسیں۔ |
اس ماڈل کا ملٹی ہونٹ ڈھانچہ متعدد سگ ماہی رکاوٹیں پیدا کرتا ہے، کم دباؤ پر بھی بہترین گیس اور مائع کی سختی کو یقینی بناتا ہے۔ یہ خاص طور پر ویکیوم ماحول یا انتہائی کم دباؤ کے فرق کے ساتھ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے، جبکہ 40 MPa تک کے آپریٹنگ دباؤ کو بھی ایڈجسٹ کرتا ہے (بشرطیکہ ایک وسیع نالی استعمال کی گئی ہو)۔
Ruichen FS-C اسپرنگ انرجائزڈ سیل ویکیوم آلات، تجزیاتی آلات، درست پیمائش کرنے والے آلات، اور ہائی اسپیسیفیکیشن والوز میں غیر معمولی کارکردگی پیش کرتے ہیں۔ ان کی کم رگڑ کی خصوصیات اور ہموار حرکت انہیں خاص طور پر درست موشن کنٹرول ایپلی کیشنز کے لیے موزوں بناتی ہے۔ اپنی مرضی کے مطابق انجینئرڈ Ruichen FS-C مہریں سائنسی تحقیقی آلات، طبی آلات اور اعلیٰ درستگی والے صنعتی کنٹرول سسٹم کے لیے طویل مدتی سگ ماہی کی وشوسنییتا کو یقینی بناتی ہیں۔
مخصوص حدود کے اندر تمام جہتیں دستیاب ہیں۔
نوٹ: اگر مطلوبہ وضاحتیں اس جدول میں درج نہیں ہیں، تو براہ کرم ہم سے رابطہ کریں۔ 1600 ملی میٹر سائز تک کی مصنوعات فراہم کی جا سکتی ہیں۔
|

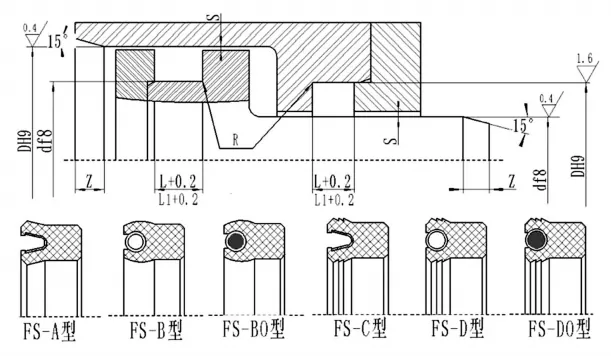

d |
D |
L+0.2 |
L1+0.2 (دباؤ کے لیے قابل اطلاق> 40 MPa) |
ریڈیل کلیئرنس Smax |
چیمفر کی لمبائی زمین |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
تنصیب کا نوٹ: ہائی پریشر ایپلی کیشنز (> 40 MPa) کے لیے، مخصوص چوڑائی (L1) کا ایک نالی استعمال کرنا چاہیے، اور تنصیب کی رواداری کو سختی سے کنٹرول کیا جانا چاہیے۔
