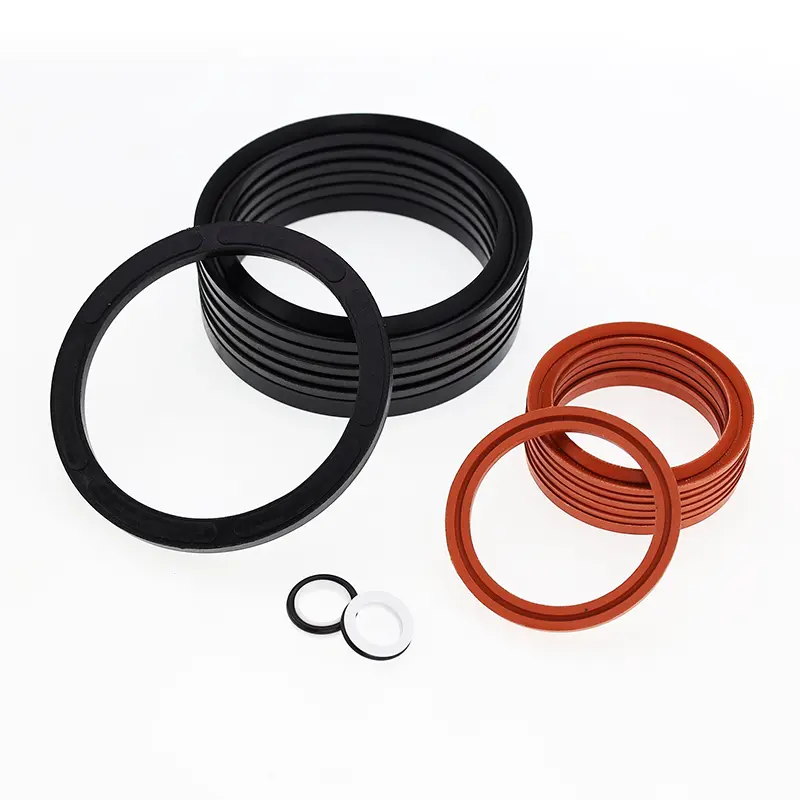

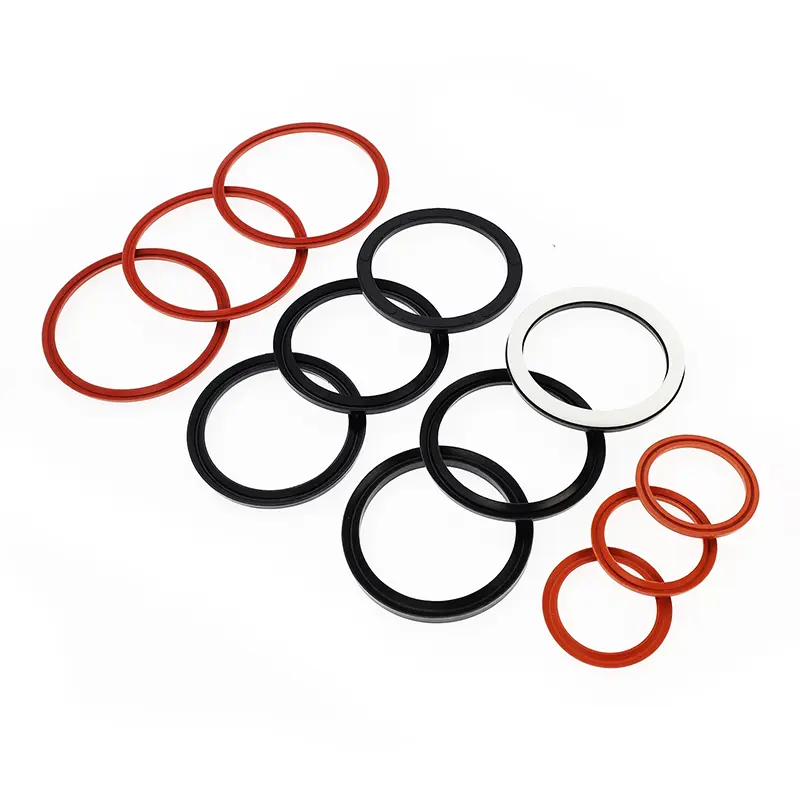

پسٹن سلاخوں کے لئے وی کے سائز کا مجموعہ مہر ایک سیٹ (کم از کم تین میں سے کم از کم تین) وی کے سائز کے سگ ماہی کی انگوٹھی ، ایک کمپریشن رنگ ، اور ایک سپورٹ رنگ پر مشتمل ہے۔ یہ ہائیڈرولک ایپلی کیشنز کو بدلہ لینے میں غیر مستقیم دباؤ سگ ماہی کے لئے موزوں ہے۔ سگ ماہی کے مواد کے ساتھ مطابقت رکھنے والی چکنائی کو تنصیب کے دوران لاگو کیا جانا چاہئے۔ اسے یک سنگی (بند) نالی میں انسٹال نہیں کیا جاسکتا۔
خصوصیات:
1. مختلف ایپلی کیشنز کے مطابق زیادہ سے زیادہ ایڈجسٹمنٹ کی اجازت دینے کے لئے بہت سارے مواد دستیاب ہیں۔
2. سخت آپریٹنگ حالات میں استعمال کے ل suitable موزوں ، عملی طور پر تمام میڈیا کو اپنانا اور شرائط کا مطالبہ کرنا۔
3. طویل خدمت زندگی ، تیل سے پاک چکنا کرنے والے مہروں کے لئے موزوں (مناسب مادی انتخاب کے ساتھ)۔
4. گسکیٹ کو ایڈجسٹ کرکے ایڈجسٹ سگ ماہی کی کارکردگی اور رگڑ کو حاصل کیا جاسکتا ہے ، اور محوری طول و عرض کو V- کے سائز کی سگ ماہی کی انگوٹھیوں کو شامل یا ختم کرکے ایڈجسٹ کیا جاسکتا ہے۔
5. سطح کے ناقص سطح کے معیار کے باوجود بھی موثر۔
قابل اطلاق آپریٹنگ شرائط (انتہائی اقدار بیک وقت ظاہر نہیں ہونی چاہئیں)
|
دباؤ ایم پی اے |
درجہ حرارت ℃ |
اسپیڈ ایم/ایس |
میڈیم |
|||
|
≤60 |
-35 ~+100 (نائٹریل ربڑ یا نائٹریل کپڑا ربڑ) |
-20 ~+200 (فلوروربر یا فلوروربر کپڑا) |
-200 ~+260 (ptfe) |
.50.5 (ربڑ یا کپڑے سے تقویت یافتہ ربڑ) |
≤15 (ptfe) |
تقریبا all تمام میڈیا (مادی امتزاج کا معقول انتخاب) |
مواد
1. دباؤ کی انگوٹی مواد: PTFE ، نائٹریل-بوٹاڈین ربڑ (NBR) تانے بانے ، فلوروربربر-بوٹاڈین ربڑ تانے بانے ، نایلان ، پولی آکسیمیٹیلین
2. وی رنگ مواد: پی ٹی ایف ای ، نائٹریل-بوٹاڈین ربڑ (این بی آر) تانے بانے ، فلوروربر ، فلوروربرببر-بوٹاڈین ربڑ تانے بانے ، پولیوریتھین
3. سپورٹ رنگ مواد: نائٹریل-بوٹاڈین ربڑ تانے بانے ، فلوروربربر-بوٹاڈین ربڑ تانے بانے ، نایلان ، پولی آکسیمیٹیلین ، پی ٹی ایف ای
ترتیب دینے کی مثال
|
ماڈل |
مواد |
قابل اطلاق دائرہ کار |
سگ ماہی |
|
RC15-A. |
وی رنگ: این بی آر کپڑا ، دباؤ کی انگوٹھی ، سپورٹ رنگ: این بی آر کپڑا/پی اے/پوم/پی ٹی ایف ای |
عام درجہ حرارت ، زیادہ دباؤ |
اچھا |
|
RC15-B |
وی رنگ: ایف کے ایم کپڑا ، دباؤ کی انگوٹھی ، سپورٹ رنگ: ایف کے ایم کپڑا/پی ٹی ایف ای |
اعلی درجہ حرارت ، زیادہ دباؤ |
اچھا |
|
RC15-C |
وی رنگ: این بی آر ، پریشر کی انگوٹھی ، سپورٹ رنگ: این بی آر کپڑا/پی اے/پوم/پی ٹی ایف ای |
عام درجہ حرارت ، درمیانے اور کم دباؤ |
عمدہ |
|
RC15-D |
وی رنگ: ایف کے ایم ، پریشر کی انگوٹھی ، سپورٹ رنگ: ایف کے ایم کپڑا/پی ٹی ایف ای |
اعلی درجہ حرارت ، درمیانے اور کم دباؤ |
عمدہ |
|
rc15-e |
وی رنگ: این بی آر+این بی آر کپڑا مجموعہ ، دباؤ کی انگوٹھی ، سپورٹ رنگ: این بی آر کپڑا/پی اے/پوم/پی ٹی ایف ای |
عام درجہ حرارت ، درمیانے اور زیادہ دباؤ |
بہت اچھا |
|
RC15-F |
وی رنگ: ایف کے ایم+ایف کے ایم کپڑے کا مجموعہ ، دباؤ کی انگوٹھی ، سپورٹ رنگ: ایف کے ایم کپڑا/پی ٹی ایف ای |
اعلی درجہ حرارت ، درمیانے اور اعلی دباؤ |
بہت اچھا |
|
RC15-G |
وی رنگ ، دباؤ کی انگوٹھی ، سپورٹ رنگ: PTFE1/PTFE2/PTFE3/PTFE4 |
اعلی درجہ حرارت اور ہائی پریشر سنکنرن میڈیا |
عام |
|
RC15-H |
وی رنگ: پی یو ، پریشر کی انگوٹھی ، معاونت کی انگوٹھی: پی یو/پی اے/پوم/پی ٹی ایف ای |
عام درجہ حرارت ، درمیانے اور زیادہ دباؤ |
بہت اچھا |

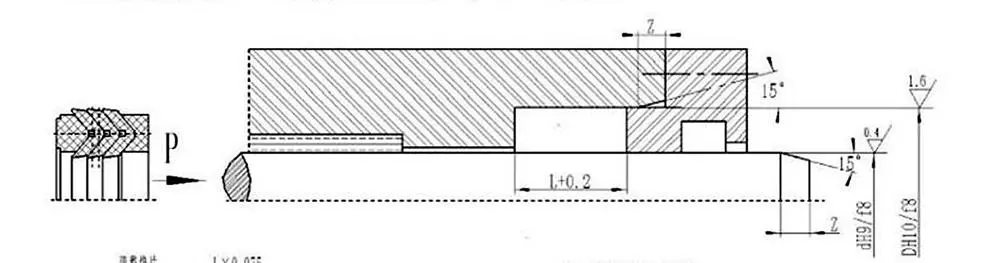

انسٹالیشن چیمفر کے ضوابط
|
راڈ قطر d |
چیمفر لمبائی زیمین |
|
0 ~ 100 |
5 |
|
101 ~ 200 |
7.5 |
|
200 ~ 500 |
10 |
|
＞ 500 |
12.5 |
زیادہ سے زیادہ سگ ماہی اور رگڑ کو حاصل کرنے کے لئے گسکیٹ کو ایڈجسٹ کرکے محوری طول و عرض میں وی کے سائز والے مہروں کو ایڈجسٹ کیا جاسکتا ہے۔ محوری طول و عرض کو ایڈجسٹ کرکے طویل مدتی آپریشن کے بعد ابتدائی لباس بڑھایا جاسکتا ہے۔ ایڈجسٹ مہر گہا محوری طول و عرض کے لئے تجویز کردہ ڈیزائن 1.025L ہے ، جس میں ایڈجسٹمنٹ رینج 7.5 ٪ L ہے۔
